TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 1 von 16
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT3
Typ GT38
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
RD 508 RD 508 / Ø72,5 / 67,1 5/114,3/67,1 38 726 2363
Kennzeichnungen
Herstellerzeichen ASA
Radtyp und Ausführung GT38
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen BBS
Herkunftsmerkmal MADE IN GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Automotive GmbH unter der Gut-
achten Nr. 11-00140-CP-BWG-00-A00-V00 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Chrysler
Citroen
Dodge
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Chrysler Sebring 103-138 215/55R18 L02 R70 A02 A04 A05
JS 103-138 235/45R18 L02 A06 A08 A09
e11*2001/116*0143*. A12 A14 A18
A58 Cbo Lim
S03
Citroen C-Crosser 115,125 225/55R18 A02 A04 A05
V*****, V 115,125 235/50R18 K1a K1b K2b A06 A08 A09
e2*2001/116*0358*.. 115,125 245/50R18 K1c K2b K42 A12 A14 A18
115,125 255/45R18 K1a K1b K2b S01
Citroen C4 Aircross 84-110 225/50R18 A02 A04 A05
B 84-110 225/55R18 A06 A08 A09
e2*2007/46*0117*.. 84-110 235/50R18 K1b K2b A12 A14 A18
84-110 255/45R18 K1b K2b A57 S01
Dodge Avenger 103-138 215/55R18 L02 R70 A02 A04 A05
JS 103-138 235/45R18 L02 A06 A08 A09
e11*2001/116*0143*. A12 A14 A18
A58 Lim S03
Ford Maverick /Esc. 91-149 235/50R18 K42 X45 X67 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 235/60R18 G68 K42 A06 A08 A09
e4*98/14* 91-149 245/50R18 K2b K42 X45 X67 A12 A14 A18
0043,0051*.., 91-149 255/45R18 K2b K42 X45 X67 B02 S01
e13*2001/116* 91-149 255/50R18 K2c K42 X67 X68
0091,0093*.. 91-149 255/55R18 G68 K2c K42
Hyundai Coupe 77-123 205/45R18 R37 R70 A02 A04 A05
GK 77-123 215/40R18 K42 A06 A08 A09
e11*98/14*0186*.. 77-123 225/40R18 K41 K42 A12 A14 A18
S01
Hyundai Grandeur 110-191 225/50R18 A02 A04 A05
TG 110-191 235/45R18 A06 A08 A09
e4*2001/116*0099*.. 110-191 245/45R18 A12 A14 A18
Lim S01
Hyundai Santa Fe 110-145 235/60R18 A02 A04 A05
CM A06 A08 A09
e11*2001/116*0270*. A12 A14 A18
- incl. MJ.2010 S01
Hyundai Santa Fe 110-147 235/55R18 K1c K2a K2b A02 A04 A05
DM 110-147 235/60R18 K1c K2a K2b A06 A08 A09
e11*2007/46*0633*.. 110-147 245/55R18 K1c K2c A12 A14 A18
110-147 255/50R18 K1c K2c S01
110-147 255/55R18 K1c K2c
Hyundai Sonata 100-184 225/45R18 A02 A04 A05
NF 100-184 235/40R18 K1c K42 K56 A06 A08 A09
e11*2001/116*0241*. 100-184 245/40R18 K1c K2b K42 K56 A12 A14 A18
Lim V18 S01
Hyundai Trajet 82-127 235/40R18 K1a K2b K42 K90 T91 T93 A02 A04 A05
FO A06 A08 A09
e11*98/14*0130*.. A12 A14 A18
LK6 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Hyundai Tucson 82-129 225/50R18 R64 A02 A04 A05
JM 82-129 235/45R18 A06 A08 A09
e4*2001/116*0087*.. 82-129 235/50R18 A12 A14 A18
- mit Radhaus- 82-129 245/45R18 KMV S01
Verbreiterungen 82-129 255/45R18
Hyundai Tucson 82-129 225/50R18 K1a K1b K2a K2b A02 A04 A05
JM 82-129 235/45R18 K1a K1b K2b A06 A08 A09
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2c A12 A14 A18
- ohne Radhaus- 82-129 245/45R18 K1a K1b K2a K2b KOV S01
Verbreiterungen 82-129 255/45R18 K1c K2c
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A02 A04 A05
FS 97,103,137 225/35R18 K1c K2b K5d K6g K8m A06 A08 A09
e11*2007/46*0194*.. 97,103,137 235/35R18 K1c K2c K3i K5d K6h K7d K8s A12 A14 A18
97,103,137 245/35R18 K2c K4t K6h K8s R03 A58 Cpe V18
S01
Hyundai XG ... 120-141 215/45R18 K41 K42 K45 K46 T89 A02 A04 A05
XG 120-145 225/40R18 K41 K42 K45 K46 T88 T89 T91 A06 A08 A09
e11*98/14*0109*.. A12 A14 A18
S01
Hyundai i30 /-cw 66-105 205/45R18 K1a K1b K27 K2b K41 K56 R70 A02 A04 A05
FD, FDH 66-105 215/40R18 K1c K27 K2a K2b K41 K56 T85 A06 A08 A09
e11*2001/116*0313*. 66-105 225/35R18 K1c K27 K2c K41 K46 K56 T83 A12 A14 A18
e11*2001/116*0343*. 66-105 225/40R18 K1c K27 K2c K41 K42 K46 K56 Car Flh V18
e11*2007/46*0225*.. S01
Hyundai i30 /-cw 66-99 215/40R18 K1a K1b K2b K5a K6g T85 T89 A02 A04 A05
GDH 66-99 225/35R18 K1c K2c K5b K6h K8h T83 T87 A06 A08 A09
e11*2007/46*0337*..; 66-99 225/40R18 K1c K2c K5b K6h K8h A12 A14 A18
e11*2007/46*0338*.. 66-99 235/35R18 K1c K2c K5b K6h K8h A58 Car Cpe
Flh S01
Hyundai i40 /-cw 85-131 215/45R18 T93 A02 A04 A05
VF 85-131 225/40R18 T92 A06 A08 A09
e4*2007/46*0263*..; 85-131 225/45R18 K5d K5k K7a A12 A14 A18
e4*2007/46*0264*.. 85-131 235/40R18 K1c K2b K5d K5i K5k A58 Car Lim
85-131 245/40R18 K1c K2c K5d K5i K5k K7i V18 S01
Hyundai ix35 85-135 225/50R18 K1c K2a K2b K6g A02 A04 A05
EL, ELH, LM 85-135 225/55R18 K1c K2a K2b K6g A06 A08 A09
e11*2007/46*0104*..; 85-135 235/50R18 K1c K2c K5c K6g A12 A14 A18
e11*2007/46*0192*..; 85-135 235/55R18 K1c K2c K5c K6g A57 S01
e11*2007/46*0128*.. 85-135 255/45R18 K1c K2c K5c K6g
Kia Carens 85-122 215/45R18 G80 K1a K1b K2b K6g K8h T93 A02 A04 A05
RP 85-122 225/40R18 K1c K2c K6g K8m T92 A06 A08 A09
e4*2007/46*0633*.. 85-122 225/45R18 G80 K1c K2c K5d K6g K8m A12 A14 A18
85-122 235/35R18 K1c K2c K6h K8s T90 X88 A58 V18 S01
85-122 235/40R18 G80 K1c K2c K3f K5d K6h K8s
85-122 245/35R18 K1c K2c K3f K5d K6h K8s T92 X88
85-122 245/40R18 G80 K1c K2c K3f K5d K6h K7d K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Carens / UN 84-107 215/45R18 T93 A02 A04 A05
FG 84-107 225/40R18 T91 T92 A06 A08 A09
e4*2001/116*0114*.. 84-107 225/45R18 T91 A12 A14 A18
84-107 235/40R18 K1a K1b K2b K56 T91 S01
84-107 245/40R18 K1c K27 K2b K56
Kia Carnival, Sedona 93-121 245/40R18 K1c K2c K42 K56 K66 T97 A02 A04 A05
UP A06 A08 A09
e11*98/14*0112*.. A12 A14 A18
S02
Kia Magentis 100-142 215/45R18 A02 A04 A05
GE 100-142 225/40R18 T88 A06 A08 A09
e4*2001/116*0100*. 100-142 235/40R18 K1a K1b K27 K2b K56 A12 A14 A18
Lim V18 S01
Kia Opirus 137-149 225/45R18 T95 A02 A04 A05
LD 137-149 225/50R18 HK1 K56 T95 Z16 A06 A08 A09
e4*2001/116*0075 137-149 225/50R18 Rld T95 A12 A14 A18
*00-02 137-149 235/45R18 T98 Lim V18 S01
137-149 245/40R18 T97
137-149 245/45R18 Rld
137-149 245/45R18 HK1 Z16
Kia Optima Hybrid 110 215/45R18 A02 A04 A05
TFE 110 225/45R18 K1a K1b K2b A06 A08 A09
e4*KS07/46*0009*.. 110 235/40R18 K1c K2b A12 A14 A18
110 235/45R18 K1c K2b A58 Lim V18
S01
Kia Optima Spirit 100, 121 215/45R18 A02 A04 A05
TF 100, 121 225/45R18 K1a K1b K2b A06 A08 A09
e4*2007/46*0255*.. 100, 121 235/40R18 K1c K2b A12 A14 A18
100, 121 235/45R18 K1c K2b A58 BK1 Lim
100, 121 245/40R18 K1c K2c K4i K6g K8h V18 S01
Kia Sorento (II) 110-145 235/55R18 K2b A02 A04 A05
XM, XMG 110-145 235/60R18 K2b A06 A08 A09
e11*2001/116*0358*..; A12 A14 A18
e11*2007/46*0141*..; A57 S01
e13*2007/46*1098*..
Kia Sorento (III) 110-145 235/55R18 K1c K2b A02 A04 A05
XM FL 110-145 235/60R18 K1c K2b A06 A08 A09
e11*2007/46*0634*.. 110-145 245/55R18 K1c K2b A12 A14 A18
110-145 255/50R18 K1c K2c S01
110-145 255/55R18 K1c K2c
Kia Soul 85-103 215/45R18 G73 K1c K2b K5b K6h K7a K8e A02 A04 A05
AM 85-103 225/40R18 K1c K2b K5b K6h K7a K8e A06 A08 A09
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2b K5b K6h K7i K8e A12 A14 A18
e4*2007/46*0133*.. A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

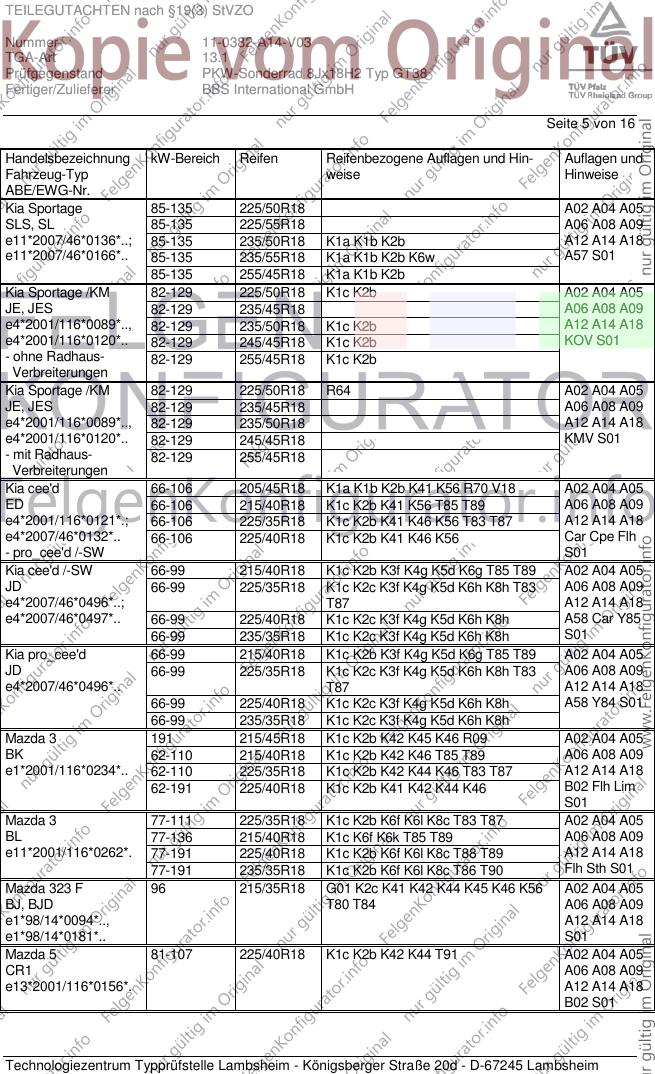

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-135 225/50R18 A02 A04 A05
SLS, SL 85-135 225/55R18 A06 A08 A09
e11*2007/46*0136*..; 85-135 235/50R18 K1a K1b K2b A12 A14 A18
e11*2007/46*0166*.. 85-135 235/55R18 K1a K1b K2b K6w A57 S01
85-135 255/45R18 K1a K1b K2b
Kia Sportage /KM 82-129 225/50R18 K1c K2b A02 A04 A05
JE, JES 82-129 235/45R18 A06 A08 A09
e4*2001/116*0089*.., 82-129 235/50R18 K1c K2b A12 A14 A18
e4*2001/116*0120*.. 82-129 245/45R18 K1c K2b KOV S01
- ohne Radhaus- 82-129 255/45R18 K1c K2b
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 R64 A02 A04 A05
JE, JES 82-129 235/45R18 A06 A08 A09
e4*2001/116*0089*.., 82-129 235/50R18 A12 A14 A18
e4*2001/116*0120*.. 82-129 245/45R18 KMV S01
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Kia cee'd 66-106 205/45R18 K1a K1b K2b K41 K56 R70 V18 A02 A04 A05
ED 66-106 215/40R18 K1c K2b K41 K56 T85 T89 A06 A08 A09
e4*2001/116*0121*.; 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 A12 A14 A18
e4*2007/46*0132*.. 66-106 225/40R18 K1c K2b K41 K46 K56 Car Cpe Flh
- pro_cee'd /-SW S01
Kia cee'd /-SW 66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 A02 A04 A05
JD 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A06 A08 A09
e4*2007/46*0496*..; T87 A12 A14 A18
e4*2007/46*0497*.. 66-99 225/40R18 K1c K2c K3f K4g K5d K6h K8h A58 Car Y85
66-99 235/35R18 K1c K2c K3f K4g K5d K6h K8h S01
Kia pro_cee'd 66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 A02 A04 A05
JD 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83 A06 A08 A09
e4*2007/46*0496*.. T87 A12 A14 A18
66-99 225/40R18 K1c K2c K3f K4g K5d K6h K8h A58 Y84 S01
66-99 235/35R18 K1c K2c K3f K4g K5d K6h K8h
Mazda 3 191 215/45R18 K1c K2b K42 K45 K46 R09 A02 A04 A05
BK 62-110 215/40R18 K1c K2b K42 K46 T85 T89 A06 A08 A09
e1*2001/116*0234*.. 62-110 225/35R18 K1c K2b K42 K44 K46 T83 T87 A12 A14 A18
62-191 225/40R18 K1c K2b K41 K42 K44 K46 B02 Flh Lim
S01
Mazda 3 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A02 A04 A05
BL 77-136 215/40R18 K1c K6f K6k T85 T89 A06 A08 A09
e11*2001/116*0262*. 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 A12 A14 A18
77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90 Flh Sth S01
Mazda 323 F 96 215/35R18 G01 K2c K41 K42 K44 K45 K46 K56 A02 A04 A05
BJ, BJD T80 T84 A06 A08 A09
e1*98/14*0094*.., A12 A14 A18
e1*98/14*0181*.. S01
Mazda 5 81-107 225/40R18 K1c K2b K42 K44 T91 A02 A04 A05
CR1 A06 A08 A09
e13*2001/116*0156*. A12 A14 A18
B02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

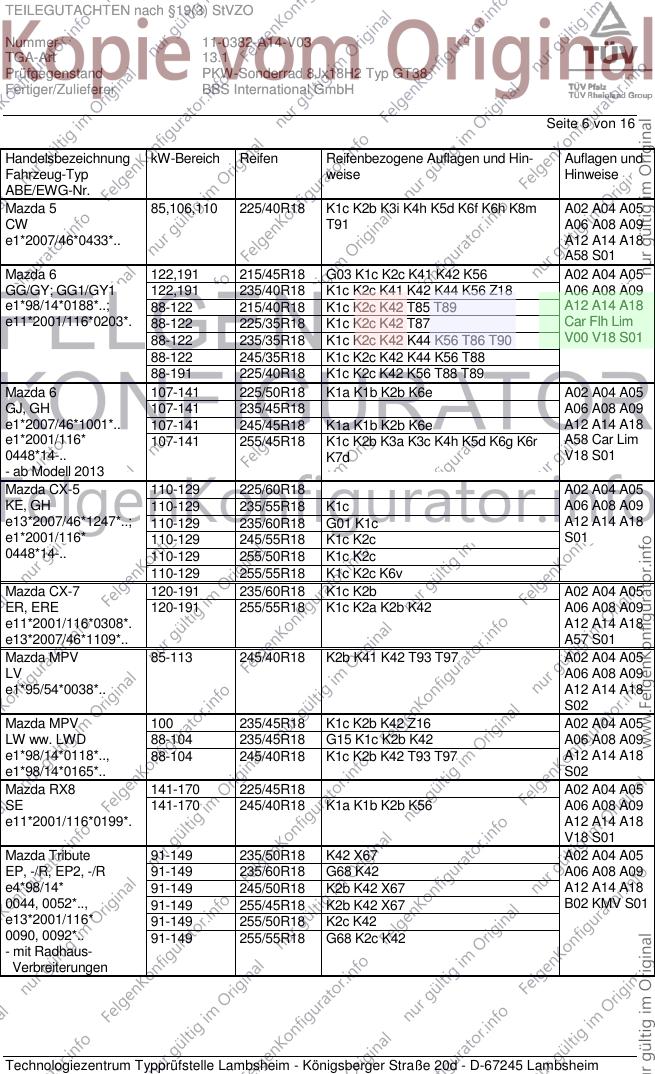

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 5 85,106,110 225/40R18 K1c K2b K3i K4h K5d K6f K6h K8m A02 A04 A05
CW T91 A06 A08 A09
e1*2007/46*0433*.. A12 A14 A18
A58 S01
Mazda 6 122,191 215/45R18 G03 K1c K2c K41 K42 K56 A02 A04 A05
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K44 K56 Z18 A06 A08 A09
e1*98/14*0188*..; 88-122 215/40R18 K1c K2c K42 T85 T89 A12 A14 A18
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 Car Flh Lim
88-122 235/35R18 K1c K2c K42 K44 K56 T86 T90 V00 V18 S01
88-122 245/35R18 K1c K2c K42 K44 K56 T88
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 107-141 225/50R18 K1a K1b K2b K6e A02 A04 A05
GJ, GH 107-141 235/45R18 A06 A08 A09
e1*2007/46*1001*.. 107-141 245/45R18 K1a K1b K2b K6e A12 A14 A18
e1*2001/116* 107-141 255/45R18 K1c K2b K3a K3c K4h K5d K6g K6r A58 Car Lim
0448*14-.. K7d V18 S01
- ab Modell 2013
Mazda CX-5 110-129 225/60R18 A02 A04 A05
KE, GH 110-129 235/55R18 K1c A06 A08 A09
e13*2007/46*1247*..; 110-129 235/60R18 G01 K1c A12 A14 A18
e1*2001/116* 110-129 245/55R18 K1c K2c S01
0448*14-.. 110-129 255/50R18 K1c K2c
110-129 255/55R18 K1c K2c K6v
Mazda CX-7 120-191 235/60R18 K1c K2b A02 A04 A05
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 A06 A08 A09
e11*2001/116*0308*. A12 A14 A18
e13*2007/46*1109*.. A57 S01
Mazda MPV 85-113 245/40R18 K2b K41 K42 T93 T97 A02 A04 A05
LV A06 A08 A09
e1*95/54*0038*.. A12 A14 A18
S02
Mazda MPV 100 235/45R18 K1c K2b K42 Z16 A02 A04 A05
LW ww. LWD 88-104 235/45R18 G15 K1c K2b K42 A06 A08 A09
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 T93 T97 A12 A14 A18
e1*98/14*0165*.. S02
Mazda RX8 141-170 225/45R18 A02 A04 A05
SE 141-170 245/40R18 K1a K1b K2b K56 A06 A08 A09
e11*2001/116*0199*. A12 A14 A18
V18 S01
Mazda Tribute 91-149 235/50R18 K42 X67 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/60R18 G68 K42 A06 A08 A09
e4*98/14* 91-149 245/50R18 K2b K42 X67 A12 A14 A18
0044, 0052*.., 91-149 255/45R18 K2b K42 X67 B02 KMV S01
e13*2001/116* 91-149 255/50R18 K2c K42
0090, 0092*.. 91-149 255/55R18 G68 K2c K42
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

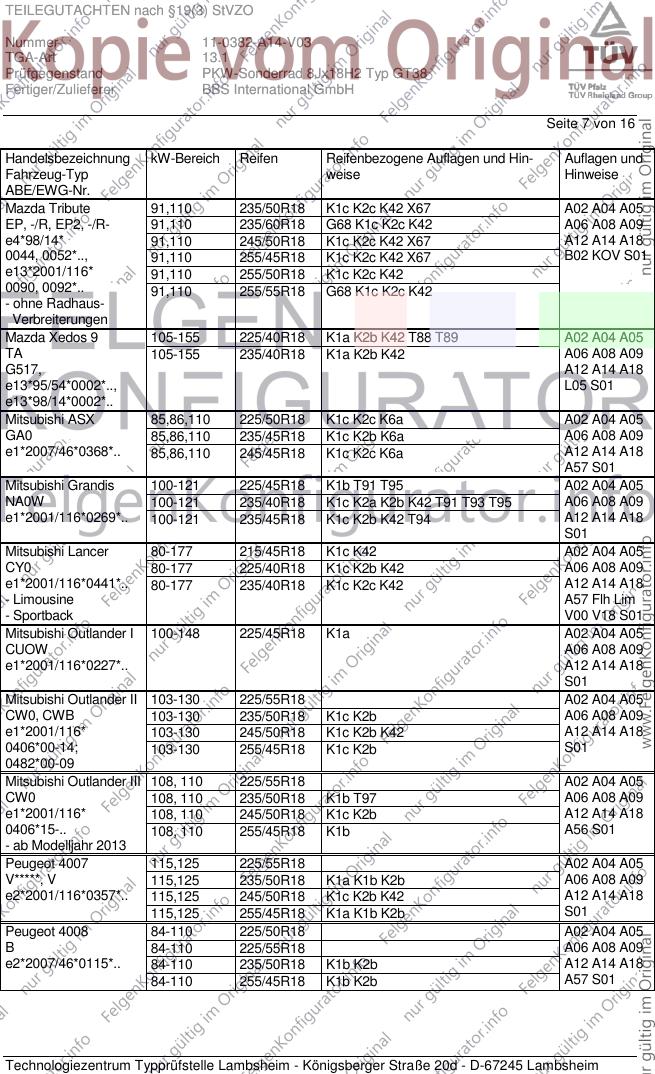

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91,110 235/50R18 K1c K2c K42 X67 A02 A04 A05
EP, -/R, EP2, -/R- 91,110 235/60R18 G68 K1c K2c K42 A06 A08 A09
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 A12 A14 A18
0044, 0052*.., 91,110 255/45R18 K1c K2c K42 X67 B02 KOV S01
e13*2001/116* 91,110 255/50R18 K1c K2c K42
0090, 0092*.. 91,110 255/55R18 G68 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Mazda Xedos 9 105-155 225/40R18 K1a K2b K42 T88 T89 A02 A04 A05
TA 105-155 235/40R18 K1a K2b K42 A06 A08 A09
G517, A12 A14 A18
e13*95/54*0002*.., L05 S01
e13*98/14*0002*..
Mitsubishi ASX 85,86,110 225/50R18 K1c K2c K6a A02 A04 A05
GA0 85,86,110 235/45R18 K1c K2b K6a A06 A08 A09
e1*2007/46*0368*.. 85,86,110 245/45R18 K1c K2c K6a A12 A14 A18
A57 S01
Mitsubishi Grandis 100-121 225/45R18 K1b T91 T95 A02 A04 A05
NA0W 100-121 235/40R18 K1c K2a K2b K42 T91 T93 T95 A06 A08 A09
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2b K42 T94 A12 A14 A18
S01
Mitsubishi Lancer 80-177 215/45R18 K1c K42 A02 A04 A05
CY0 80-177 225/40R18 K1c K2b K42 A06 A08 A09
e1*2001/116*0441*.. 80-177 235/40R18 K1c K2c K42 A12 A14 A18
- Limousine A57 Flh Lim
- Sportback V00 V18 S01
Mitsubishi Outlander I 100-148 225/45R18 K1a A02 A04 A05
CUOW A06 A08 A09
e1*2001/116*0227*.. A12 A14 A18
S01
Mitsubishi Outlander II 103-130 225/55R18 A02 A04 A05
CW0, CWB 103-130 235/50R18 K1c K2b A06 A08 A09
e1*2001/116* 103-130 245/50R18 K1c K2b K42 A12 A14 A18
0406*00-14; 103-130 255/45R18 K1c K2b S01
0482*00-09
Mitsubishi Outlander III 108, 110 225/55R18 A02 A04 A05
CW0 108, 110 235/50R18 K1b T97 A06 A08 A09
e1*2001/116* 108, 110 245/50R18 K1c K2b A12 A14 A18
0406*15-.. 108, 110 255/45R18 K1b A56 S01
- ab Modelljahr 2013
Peugeot 4007 115,125 225/55R18 A02 A04 A05
V*****, V 115,125 235/50R18 K1a K1b K2b A06 A08 A09
e2*2001/116*0357*.. 115,125 245/50R18 K1c K2b K42 A12 A14 A18
115,125 255/45R18 K1a K1b K2b S01
Peugeot 4008 84-110 225/50R18 A02 A04 A05
B 84-110 225/55R18 A06 A08 A09
e2*2007/46*0115*.. 84-110 235/50R18 K1b K2b A12 A14 A18
84-110 255/45R18 K1b K2b A57 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

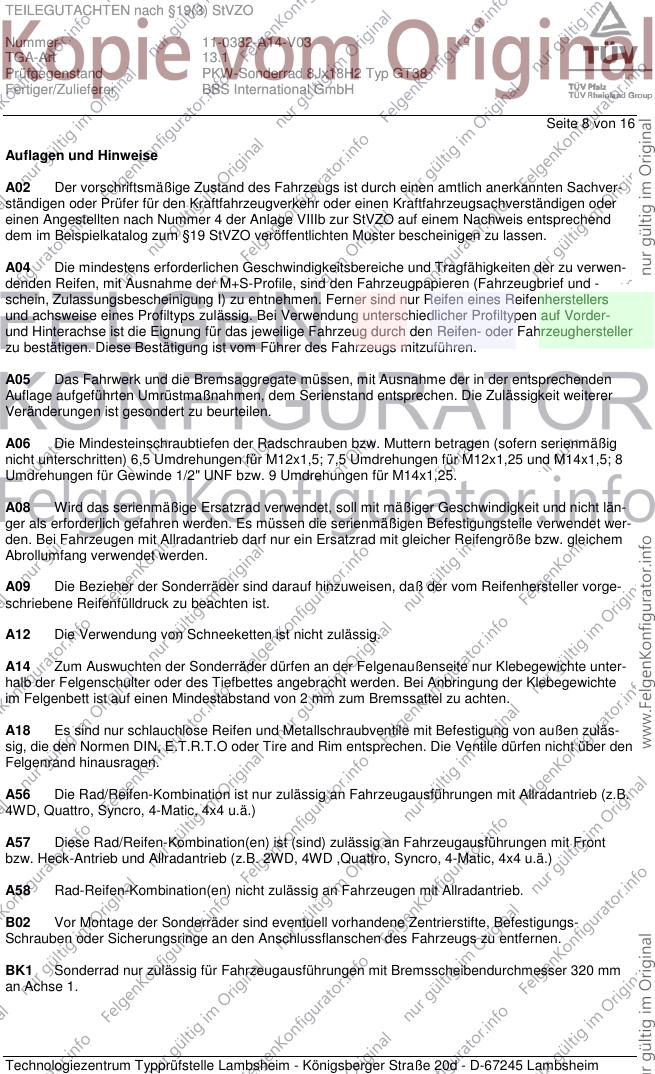

Seite 8 von 16
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

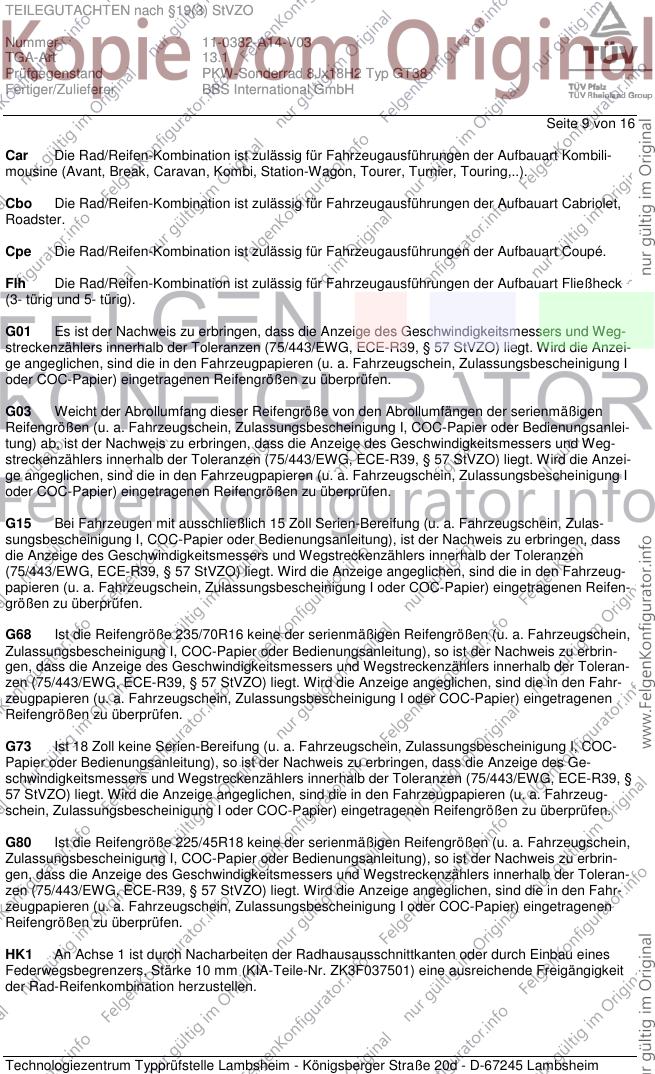

Seite 9 von 16
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

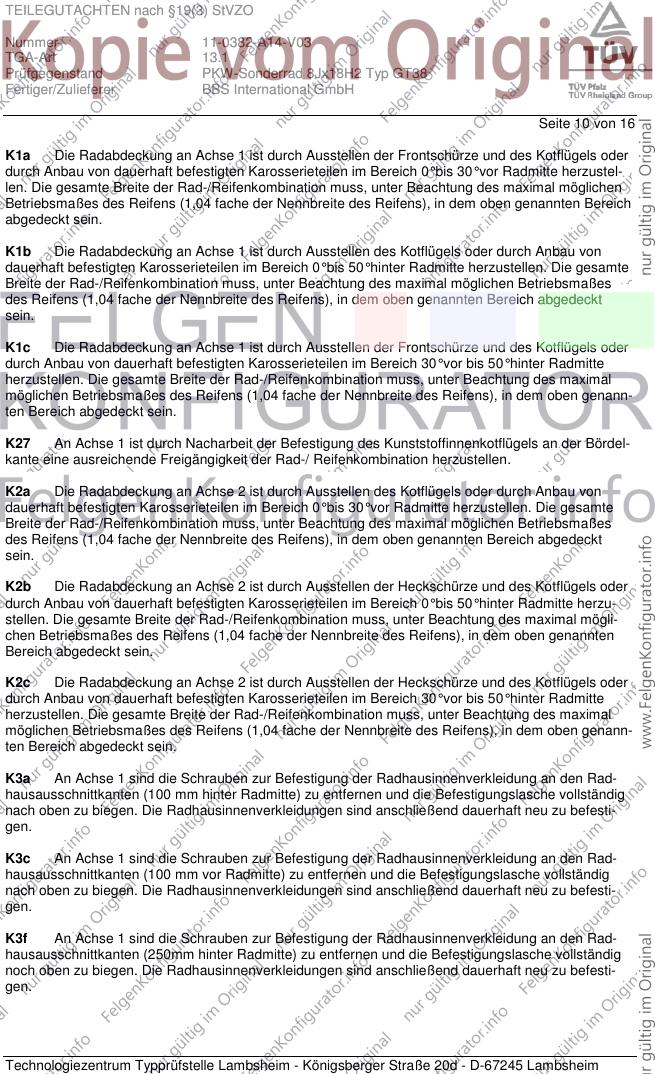

Seite 10 von 16
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.

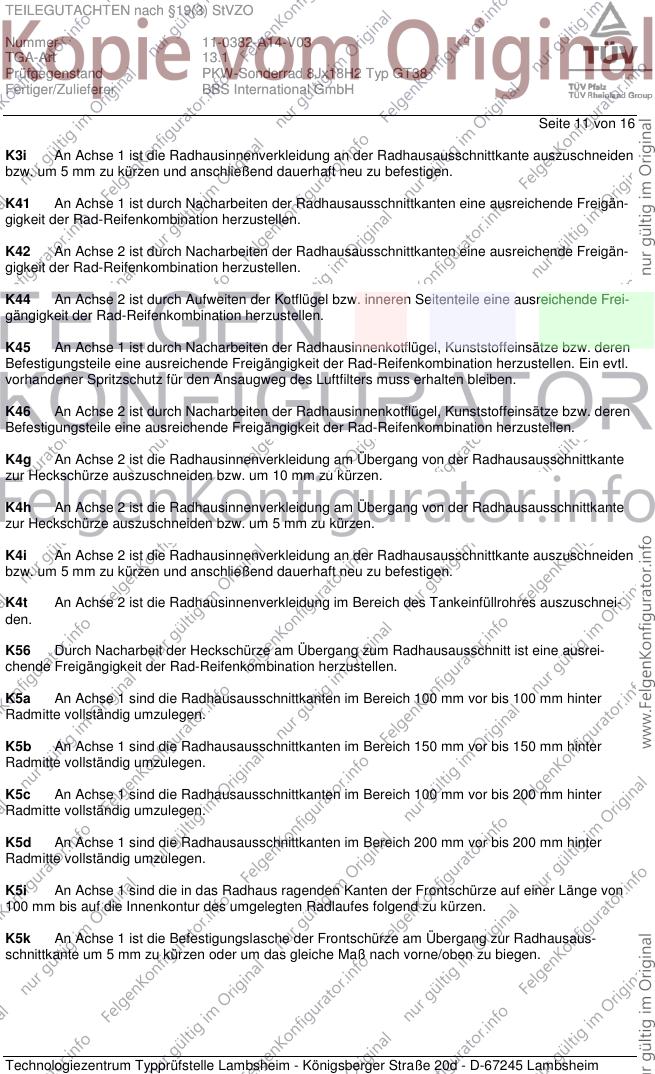

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 11 von 16
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.

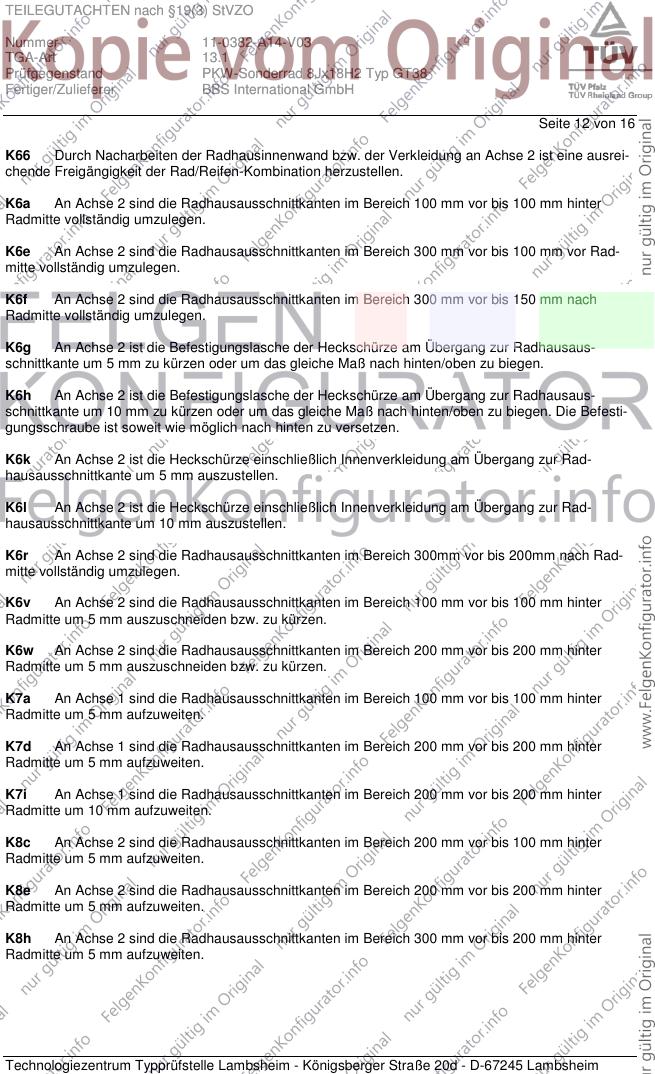

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 12 von 16
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.

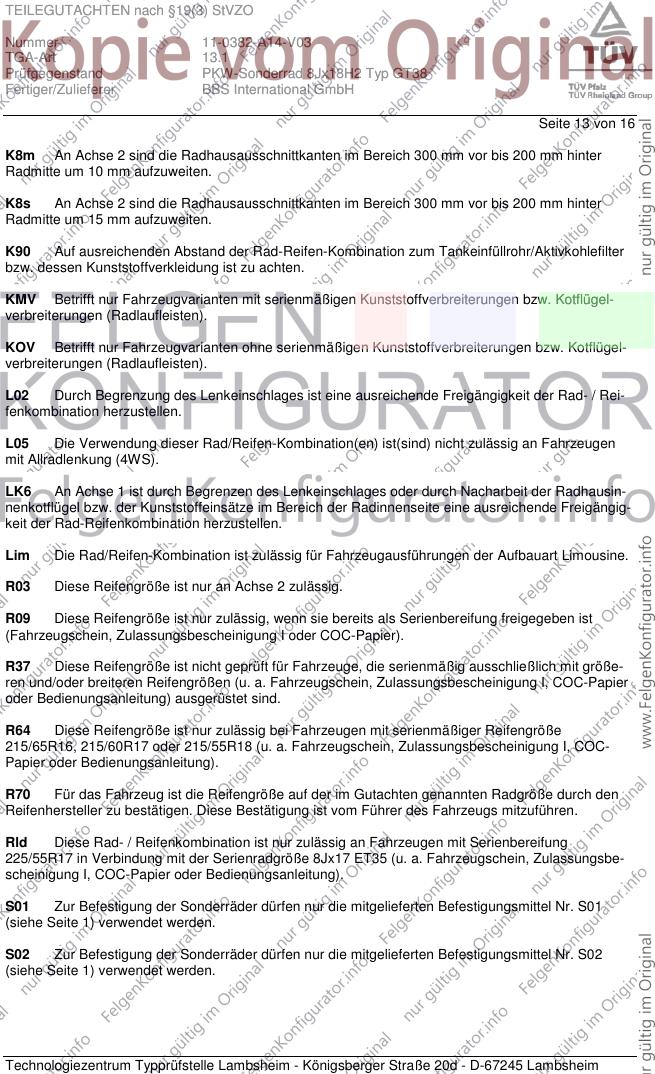

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 13 von 16
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

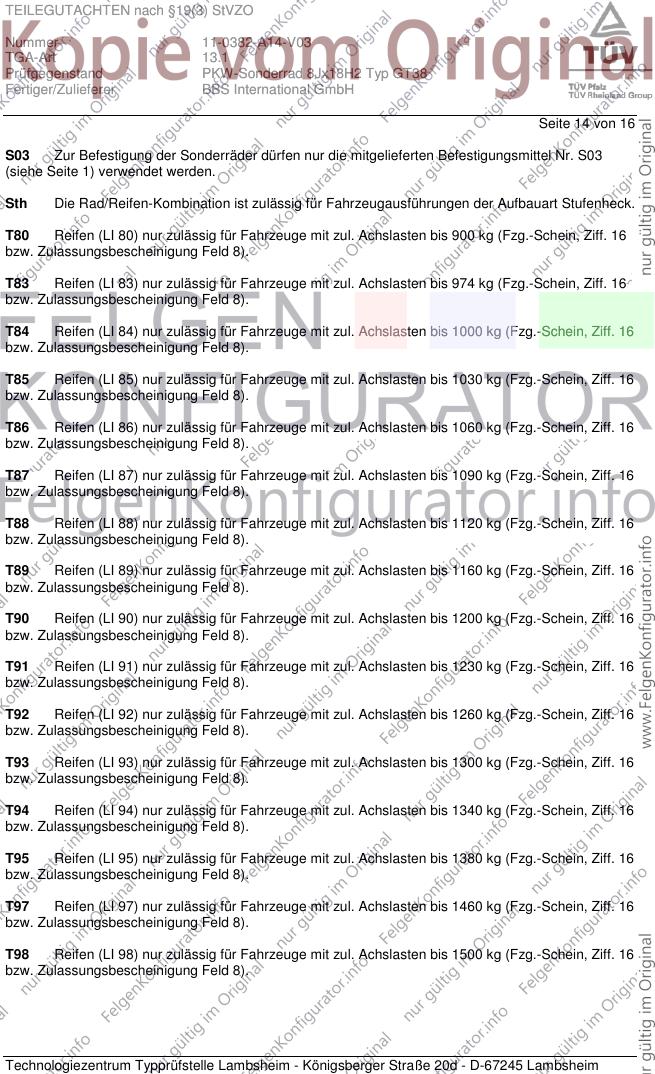

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH
Seite 14 von 16
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

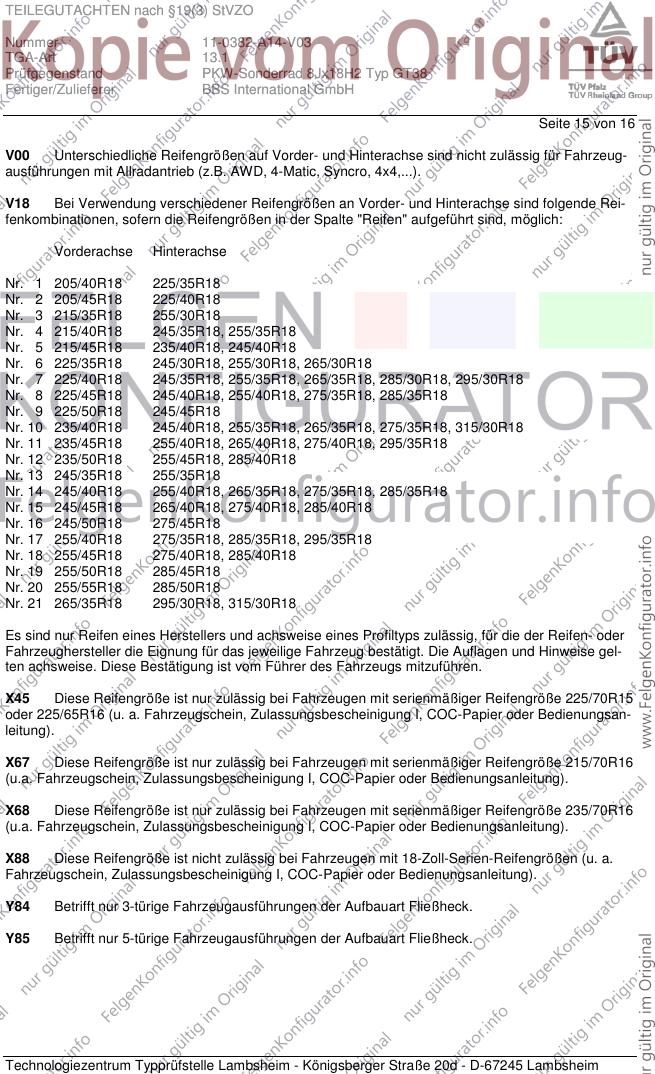

Seite 15 von 16
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0382-A14-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ GT38
Fertiger/Zulieferer BBS International GmbH

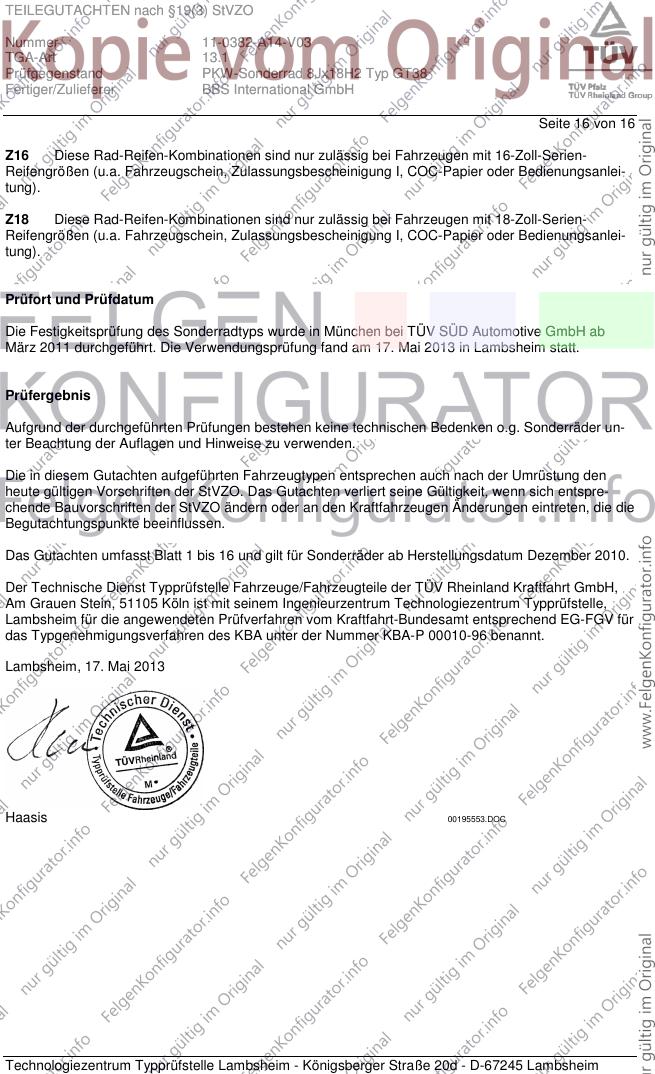

Seite 16 von 16
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in München bei TÜV SÜD Automotive GmbH ab
März 2011 durchgeführt. Die Verwendungsprüfung fand am 17. Mai 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Mai 2013
Haasis 00195553.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
