TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-067808-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ T 656-1
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 6
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: QA 05 113 9096
Prüfgegenstand PKW-Sonderrad
Modell -
Typ T 656-1
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- T 656-1 LK118 / ohne Ring 5/118/71,1 66 1100 2110
Kennzeichnungen
Herstellerzeichen AUTEC
Radtyp und Ausführung T 656-1 LK.. (s.o.)
Radgröße 6,5 J x 16 H2
Einpresstiefe ET.. (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Woche und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serien-Schraube M14x1,5 Kegel 60° 180 29
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55067808)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Fiat
Peugeot
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-067808-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ T 656-1
Hersteller AUTEC GmbH & Co. KG

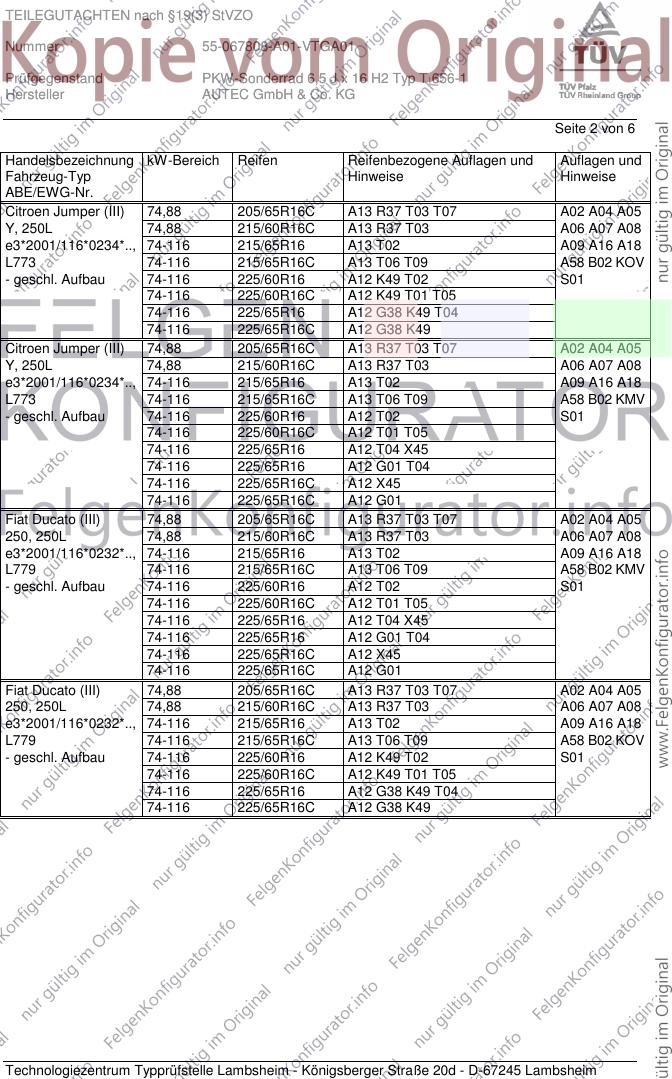

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen Jumper (III) 74,88 205/65R16C A13 R37 T03 T07 A02 A04 A05
Y, 250L 74,88 215/60R16C A13 R37 T03 A06 A07 A08
e3*2001/116*0234*.., 74-116 215/65R16 A13 T02 A09 A16 A18
L773 74-116 215/65R16C A13 T06 T09 A58 B02 KOV
- geschl. Aufbau 74-116 225/60R16 A12 K49 T02 S01
74-116 225/60R16C A12 K49 T01 T05
74-116 225/65R16 A12 G38 K49 T04
74-116 225/65R16C A12 G38 K49
Citroen Jumper (III) 74,88 205/65R16C A13 R37 T03 T07 A02 A04 A05
Y, 250L 74,88 215/60R16C A13 R37 T03 A06 A07 A08
e3*2001/116*0234*.., 74-116 215/65R16 A13 T02 A09 A16 A18
L773 74-116 215/65R16C A13 T06 T09 A58 B02 KMV
- geschl. Aufbau 74-116 225/60R16 A12 T02 S01
74-116 225/60R16C A12 T01 T05
74-116 225/65R16 A12 T04 X45
74-116 225/65R16 A12 G01 T04
74-116 225/65R16C A12 X45
74-116 225/65R16C A12 G01
Fiat Ducato (III) 74,88 205/65R16C A13 R37 T03 T07 A02 A04 A05
250, 250L 74,88 215/60R16C A13 R37 T03 A06 A07 A08
e3*2001/116*0232*.., 74-116 215/65R16 A13 T02 A09 A16 A18
L779 74-116 215/65R16C A13 T06 T09 A58 B02 KMV
- geschl. Aufbau 74-116 225/60R16 A12 T02 S01
74-116 225/60R16C A12 T01 T05
74-116 225/65R16 A12 T04 X45
74-116 225/65R16 A12 G01 T04
74-116 225/65R16C A12 X45
74-116 225/65R16C A12 G01
Fiat Ducato (III) 74,88 205/65R16C A13 R37 T03 T07 A02 A04 A05
250, 250L 74,88 215/60R16C A13 R37 T03 A06 A07 A08
e3*2001/116*0232*.., 74-116 215/65R16 A13 T02 A09 A16 A18
L779 74-116 215/65R16C A13 T06 T09 A58 B02 KOV
- geschl. Aufbau 74-116 225/60R16 A12 K49 T02 S01
74-116 225/60R16C A12 K49 T01 T05
74-116 225/65R16 A12 G38 K49 T04
74-116 225/65R16C A12 G38 K49
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-067808-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ T 656-1
Hersteller AUTEC GmbH & Co. KG

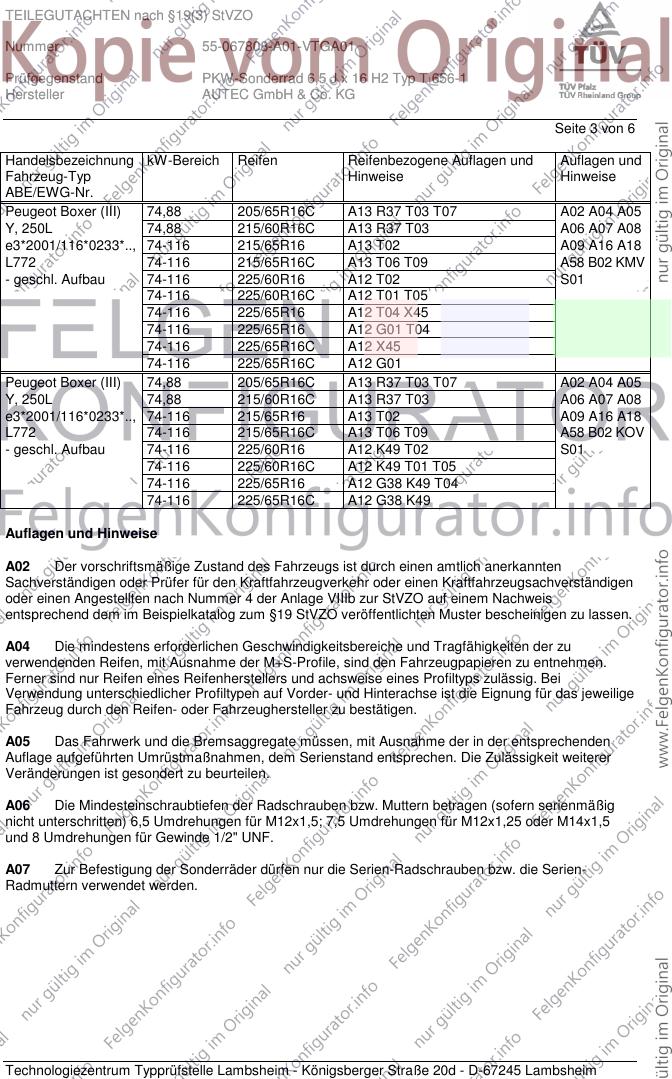

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Peugeot Boxer (III) 74,88 205/65R16C A13 R37 T03 T07 A02 A04 A05
Y, 250L 74,88 215/60R16C A13 R37 T03 A06 A07 A08
e3*2001/116*0233*.., 74-116 215/65R16 A13 T02 A09 A16 A18
L772 74-116 215/65R16C A13 T06 T09 A58 B02 KMV
- geschl. Aufbau 74-116 225/60R16 A12 T02 S01
74-116 225/60R16C A12 T01 T05
74-116 225/65R16 A12 T04 X45
74-116 225/65R16 A12 G01 T04
74-116 225/65R16C A12 X45
74-116 225/65R16C A12 G01
Peugeot Boxer (III) 74,88 205/65R16C A13 R37 T03 T07 A02 A04 A05
Y, 250L 74,88 215/60R16C A13 R37 T03 A06 A07 A08
e3*2001/116*0233*.., 74-116 215/65R16 A13 T02 A09 A16 A18
L772 74-116 215/65R16C A13 T06 T09 A58 B02 KOV
- geschl. Aufbau 74-116 225/60R16 A12 K49 T02 S01
74-116 225/60R16C A12 K49 T01 T05
74-116 225/65R16 A12 G38 K49 T04
74-116 225/65R16C A12 G38 K49
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-067808-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ T 656-1
Hersteller AUTEC GmbH & Co. KG

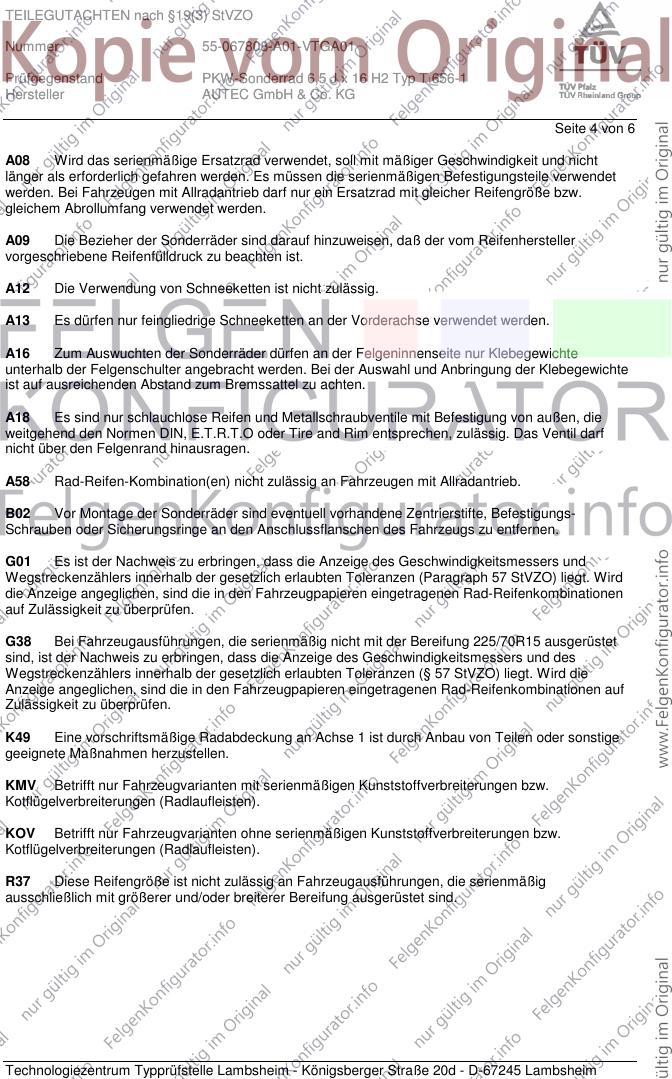

Seite 4 von 6
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G38 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 225/70R15 ausgerüstet
sind, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-067808-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ T 656-1
Hersteller AUTEC GmbH & Co. KG

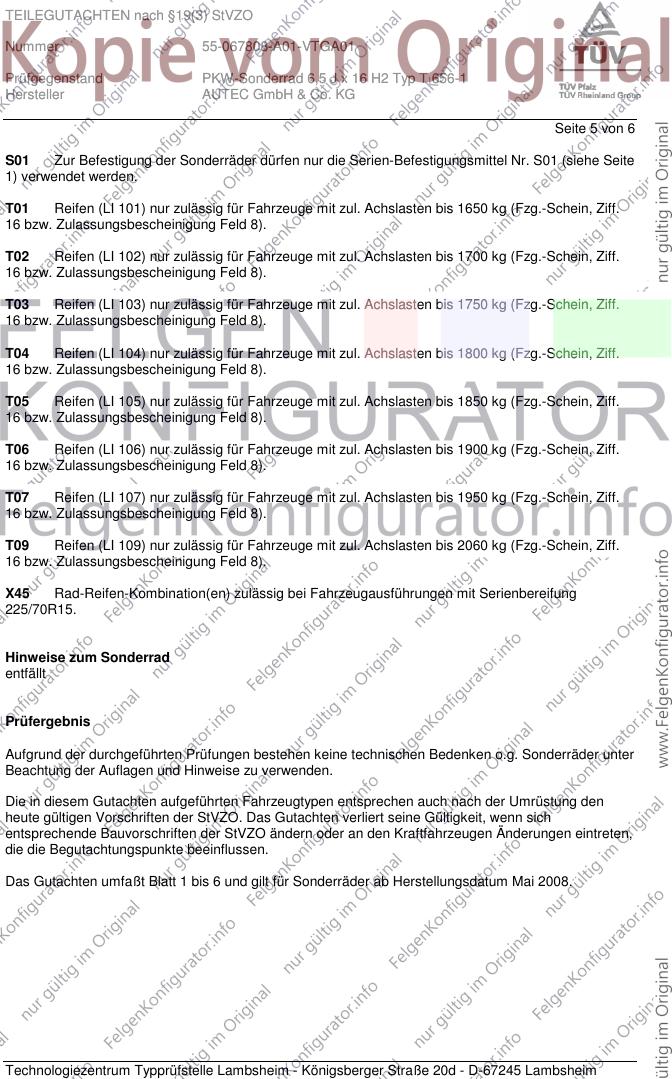

Seite 5 von 6
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01 (siehe Seite
1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T09 Reifen (LI 109) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2060 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
X45 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
225/70R15.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Mai 2008.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-067808-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ T 656-1
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 6
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17.Juli 2008
Haasis 00125093.DOC
