TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 15
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA1
Typ UA1-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5F UA1-8518 5F / Ø72,6-Ø67,1 5/114,3/67,1 40 720 2100
Kennzeichnungen
Herstellerzeichen ULTRA
Radtyp und Ausführung UA1-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 141014-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C-Crosser 115,125 235/50R18 K1a K1b K2b 143 A12 A14 A16
V*****, V 115,125 255/45R18 K1a K1b K2b 144 A18 S01
e2*2001/116*0358*..
Citroen C4 Aircross 84-110 225/55R18 R70 A12 A14 A16
B A18 A57 S01
e2*2007/46*0117*..
Ford Maverick /Esc. 91-149 235/50R18 K42 X45 X67 A12 A14 A16
1EZ, -/R; 1N2, -/R 91-149 235/60R18 G68 K42 A18 B02 S01
e4*98/14* 91-149 245/50R18 K2b K42 X45 X67
0043,0051*.., 91-149 255/45R18 K2b K42 X45 X67
e13*2001/116*
0091,0093*..
Hyundai Genesis 232 245/40R18 A12 A14 A16
DH 232 245/45R18 A18 A56 Lim
e4*KS07/46*0018*.. X36 S01
Hyundai Grandeur 110-191 235/45R18 A12 A14 A16
TG A18 Lim S01
e4*2001/116*0099*..
Hyundai Sonata 100-184 225/45R18 K1a K1b A12 A14 A16
NF 100-184 235/40R18 K1c K42 K56 A18 Lim S01
e11*2001/116*0241*. 100-184 245/40R18 K1c K2b K42 K56
Hyundai Tucson 82-129 235/45R18 A12 A14 A16
JM 82-129 235/50R18 A18 KMV S01
e4*2001/116*0087*.. 82-129 245/45R18
- mit Radhaus- 82-129 255/45R18
Verbreiterungen
Hyundai Tucson 82-129 235/45R18 K1c K2c A12 A14 A16
JM 82-129 235/50R18 K1c K2c A18 KOV S01
e4*2001/116*0087*.. 82-129 245/45R18 K1c K2c
- ohne Radhaus- 82-129 255/45R18 K1c K2c
Verbreiterungen
Hyundai Veloster 97,103,137 215/40R18 K1c K2b K6g K8m A12 A14 A16
FS 97,103,137 225/35R18 K1c K2a K2b K6h K8s A18 A58 Cpe
e11*2007/46*0194*.. 97,103,137 235/35R18 K1c K2c K4t K5d K6h K8s V18 S01
97,103,137 245/35R18 K2c K4t K6h K8s R03
Hyundai i30 /-cw 66-105 215/40R18 K1c K2a K2b K41 K56 T85 T89 A12 A14 A16
FD, FDH 66-105 225/35R18 K1c K2c K41 K46 K56 T83 T87 A18 Car Flh
e11*2001/116*0313*. 66-105 225/40R18 K1c K2c K41 K42 K46 K56 S01
e11*2001/116*0343*.
e11*2007/46*0225*..
Hyundai i30 /-cw 66-99 215/40R18 K1a K1b K2b K5a K6g T85 T89 A12 A14 A16
GDH 66-99 225/35R18 K1c K2c K5b K6h K8h T83 T87 A18 A58 Car
e11*2007/46*0337*..; 66-99 225/40R18 K1c K2c K5b K6h K8h Cpe Flh S01
e11*2007/46*0338*.. 66-99 235/35R18 K1c K2c K5b K6h K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai i40 /-cw 85-131 225/40R18 K1b K2b K5d K5k T92 A12 A14 A16
VF 85-131 225/45R18 K1b K2b K5d K5k K7a A18 A58 Car
e4*2007/46*0263*..; 85-131 235/40R18 K1c K2b K5d K5i K5k Lim V18 S01
e4*2007/46*0264*.. 85-131 245/40R18 K1c K2c K5d K5i K5k K7i
85-131 255/35R18 K1c K2c K4i K5d K5i K5l K7d K8e
85-131 255/40R18 K1c K2c K3s K4i K5d K5i K5l K7i K8m
Hyundai ix35 85-135 235/50R18 K1c K2c K5c K6g A12 A14 A16
EL, ELH, LM 85-135 235/55R18 K1c K2c K5c K6g A18 A57 S01
e11*2007/46* 85-135 255/45R18 K1c K2c K5c K6g
0104*00-03;
0192*00-05;
0128*00-06
Hyundai ix35 85-135 235/50R18 K1c K2c K5c K6g A12 A14 A16
ELH, LM 85-135 235/55R18 K1c K2c K5c K6g A18 A57 S01
e11*2007/46* 85-135 255/45R18 K1c K2c K5c K6g
0128*07-..
0192*06-..
ab Facelift 2013
Kia Carens 85-122 225/40R18 K1c K2c K6g K8m T92 A12 A14 A16
RP 85-122 225/45R18 G80 K1c K2c K5d K6g K8m A18 A58 V18
e4*2007/46*0633*.. 85-122 235/35R18 K1c K2c K6g K8m T90 X88 S01
85-122 235/40R18 G80 K1c K2c K3f K5d K6g K8m
85-122 245/35R18 K1c K2c K3f K5d K6h K8s T92 X88
85-122 245/40R18 G80 K1c K2c K3f K5d K6h K8s
Kia Carens / UN 84-107 225/40R18 T91 T92 A12 A14 A16
FG 84-107 225/45R18 T91 A18 S01
e4*2001/116*0114*.. 84-107 235/40R18 K1a K1b K2b K56 T91
Kia Opirus 137-149 225/50R18 HK1 T95 Z16 A12 A14 A16
LD 137-149 235/45R18 T98 A18 Lim V18
e4*2001/116*0075 137-149 245/40R18 K1a Rld T97 S01
*00-02 137-149 245/40R18 K1a K56 T97 Z16
137-149 245/45R18 K1a Rld
137-149 245/45R18 HK1 K1a K56 Z16
149 225/45R18 T95
149 225/50R18 Rld T95
Kia Optima Spirit 100, 121 225/45R18 K1a K1b K2b A12 A14 A16
TF A18 A58 BK1
e4*2007/46*0255*.. Lim S01
Kia Soul 85-103 225/40R18 K1c K2a K2b K5b K6h K7a K8i A12 A14 A16
AM 85-103 225/45R18 G03 K1c K2a K2b K5b K6h K7i K8i A18 A58 S01
e4*2001/116*0139*..;
e4*2007/46*0133*..
Kia Soul 91-113 225/45R18 K2b K6w K8e A12 A14 A16
PS 91-113 235/40R18 K2b K6w K8e A18 A58 KMV
e4*2007/46*0825*.. 91-113 235/45R18 G16 K2b K6w K8e V18 S01
- mit Radhaus- 91-113 245/40R18 K1c K2b K3a K5b K5w K6x K8m
Verbreiterungen 91-113 255/40R18 G16 K1c K2c K3a K5b K5x K6y K7a
K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

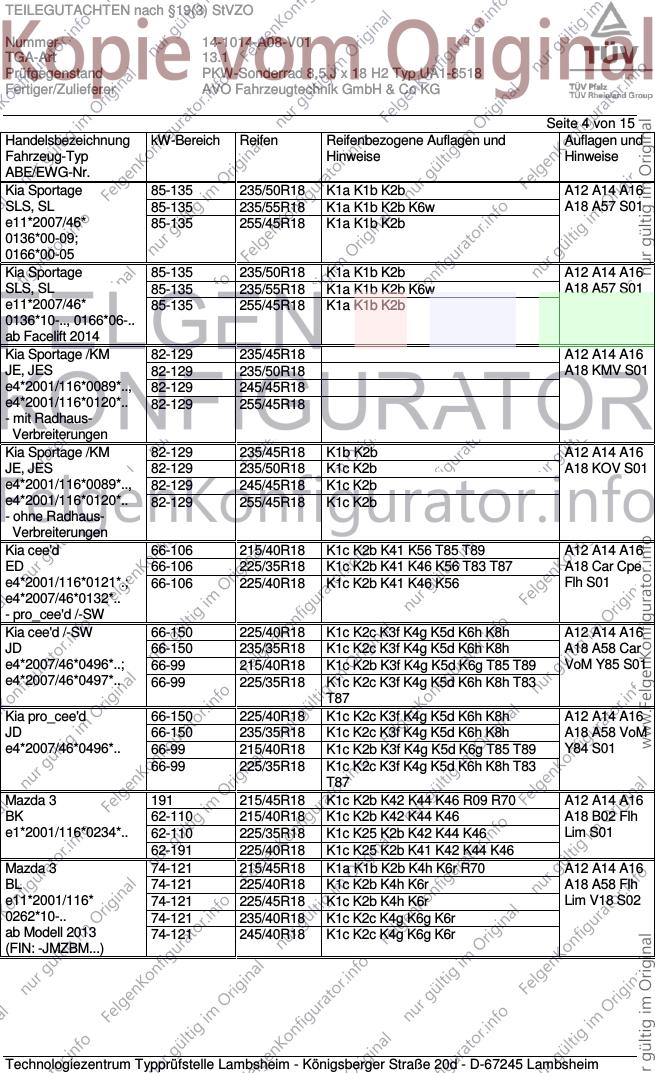

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Sportage 85-135 235/50R18 K1a K1b K2b A12 A14 A16
SLS, SL 85-135 235/55R18 K1a K1b K2b K6w A18 A57 S01
e11*2007/46* 85-135 255/45R18 K1a K1b K2b
0136*00-09;
0166*00-05
Kia Sportage 85-135 235/50R18 K1a K1b K2b A12 A14 A16
SLS, SL 85-135 235/55R18 K1a K1b K2b K6w A18 A57 S01
e11*2007/46* 85-135 255/45R18 K1a K1b K2b
0136*10-.., 0166*06-..
ab Facelift 2014
Kia Sportage /KM 82-129 235/45R18 A12 A14 A16
JE, JES 82-129 235/50R18 A18 KMV S01
e4*2001/116*0089*.., 82-129 245/45R18
e4*2001/116*0120*.. 82-129 255/45R18
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 235/45R18 K1b K2b A12 A14 A16
JE, JES 82-129 235/50R18 K1c K2b A18 KOV S01
e4*2001/116*0089*.., 82-129 245/45R18 K1c K2b
e4*2001/116*0120*.. 82-129 255/45R18 K1c K2b
- ohne Radhaus-
Verbreiterungen
Kia cee'd 66-106 215/40R18 K1c K2b K41 K56 T85 T89 A12 A14 A16
ED 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 A18 Car Cpe
e4*2001/116*0121*.; 66-106 225/40R18 K1c K2b K41 K46 K56 Flh S01
e4*2007/46*0132*..
- pro_cee'd /-SW
Kia cee'd /-SW 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h A12 A14 A16
JD 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h A18 A58 Car
e4*2007/46*0496*..; 66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 VoM Y85 S01
e4*2007/46*0497*.. 66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83
T87
Kia pro_cee'd 66-150 225/40R18 K1c K2c K3f K4g K5d K6h K8h A12 A14 A16
JD 66-150 235/35R18 K1c K2c K3f K4g K5d K6h K8h A18 A58 VoM
e4*2007/46*0496*.. 66-99 215/40R18 K1c K2b K3f K4g K5d K6g T85 T89 Y84 S01
66-99 225/35R18 K1c K2c K3f K4g K5d K6h K8h T83
T87
Mazda 3 191 215/45R18 K1c K2b K42 K44 K46 R09 R70 A12 A14 A16
BK 62-110 215/40R18 K1c K2b K42 K44 K46 A18 B02 Flh
e1*2001/116*0234*.. 62-110 225/35R18 K1c K25 K2b K42 K44 K46 Lim S01
62-191 225/40R18 K1c K25 K2b K41 K42 K44 K46
Mazda 3 74-121 215/45R18 K1a K1b K2b K4h K6r R70 A12 A14 A16
BL 74-121 225/40R18 K1c K2b K4h K6r A18 A58 Flh
e11*2001/116* 74-121 225/45R18 K1c K2b K4h K6r Lim V18 S02
0262*10-.. 74-121 235/40R18 K1c K2c K4g K6g K6r
ab Modell 2013 74-121 245/40R18 K1c K2c K4g K6g K6r
(FIN: -JMZBM...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

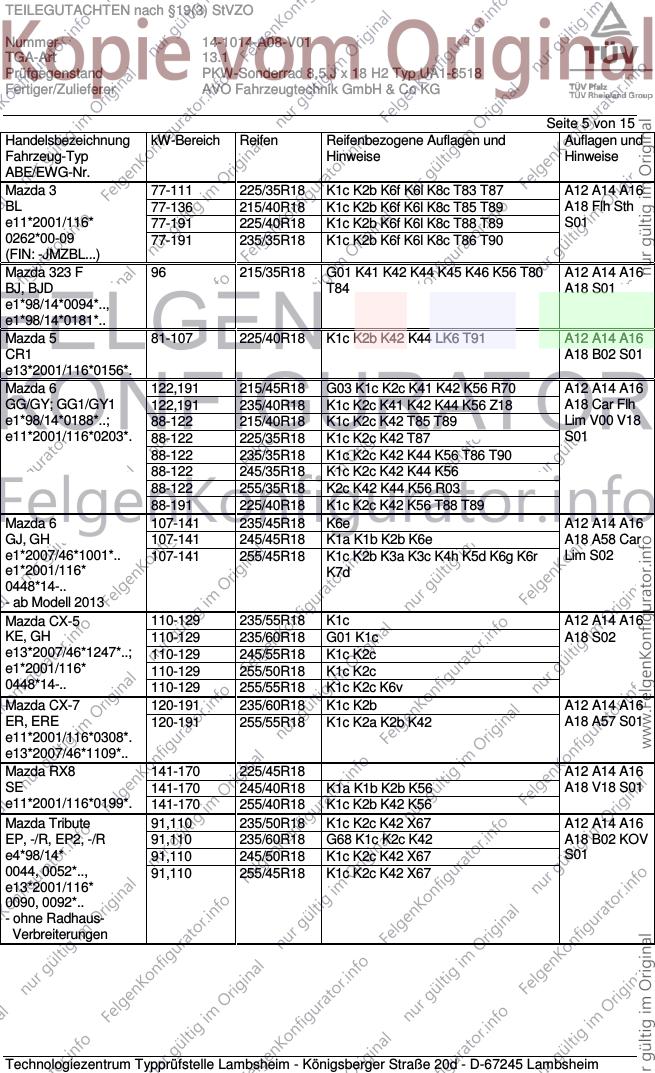

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 3 77-111 225/35R18 K1c K2b K6f K6l K8c T83 T87 A12 A14 A16
BL 77-136 215/40R18 K1c K2b K6f K6l K8c T85 T89 A18 Flh Sth
e11*2001/116* 77-191 225/40R18 K1c K2b K6f K6l K8c T88 T89 S01
0262*00-09 77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90
(FIN: -JMZBL...)
Mazda 323 F 96 215/35R18 G01 K41 K42 K44 K45 K46 K56 T80 A12 A14 A16
BJ, BJD T84 A18 S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 5 81-107 225/40R18 K1c K2b K42 K44 LK6 T91 A12 A14 A16
CR1 A18 B02 S01
e13*2001/116*0156*.
Mazda 6 122,191 215/45R18 G03 K1c K2c K41 K42 K56 R70 A12 A14 A16
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K44 K56 Z18 A18 Car Flh
e1*98/14*0188*..; 88-122 215/40R18 K1c K2c K42 T85 T89 Lim V00 V18
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 S01
88-122 235/35R18 K1c K2c K42 K44 K56 T86 T90
88-122 245/35R18 K1c K2c K42 K44 K56
88-122 255/35R18 K2c K42 K44 K56 R03
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 107-141 235/45R18 K6e A12 A14 A16
GJ, GH 107-141 245/45R18 K1a K1b K2b K6e A18 A58 Car
e1*2007/46*1001*.. 107-141 255/45R18 K1c K2b K3a K3c K4h K5d K6g K6r Lim S02
e1*2001/116* K7d
0448*14-..
- ab Modell 2013
Mazda CX-5 110-129 235/55R18 K1c A12 A14 A16
KE, GH 110-129 235/60R18 G01 K1c A18 S02
e13*2007/46*1247*..; 110-129 245/55R18 K1c K2c
e1*2001/116* 110-129 255/50R18 K1c K2c
0448*14-.. 110-129 255/55R18 K1c K2c K6v
Mazda CX-7 120-191 235/60R18 K1c K2b A12 A14 A16
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 A18 A57 S01
e11*2001/116*0308*.
e13*2007/46*1109*..
Mazda RX8 141-170 225/45R18 A12 A14 A16
SE 141-170 245/40R18 K1a K1b K2b K56 A18 V18 S01
e11*2001/116*0199*. 141-170 255/40R18 K1c K2b K42 K56
Mazda Tribute 91,110 235/50R18 K1c K2c K42 X67 A12 A14 A16
EP, -/R, EP2, -/R 91,110 235/60R18 G68 K1c K2c K42 A18 B02 KOV
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 S01
0044, 0052*.., 91,110 255/45R18 K1c K2c K42 X67
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda Tribute 91-149 235/50R18 K42 X67 A12 A14 A16
EP, -/R, EP2, -/R 91-149 235/60R18 G68 K42 A18 B02 KMV
e4*98/14* 91-149 245/50R18 K2b K42 X67 S01
0044, 0052*.., 91-149 255/45R18 K2b K42 X67
e13*2001/116*
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 235/45R18 K1c K2b A12 A14 A16
GA0 85,86,110 245/45R18 K1c K2c K6a A18 A57 S01
e1*2007/46*0368*..
Mitsubishi Grandis 100-121 225/45R18 K1c K2a K2b K42 T91 T95 A12 A14 A16
NA0W 100-121 235/40R18 K1c K2c K42 T91 T93 T95 A18 S01
e1*2001/116*0269*.. 100-121 235/45R18 K1c K2c K42 T94
Mitsubishi Lancer 80-177 225/40R18 K1c K2a K2b K42 A12 A14 A16
CY0 80-177 235/40R18 K1c K2c K42 A18 A57 Flh
e1*2001/116*0441*.. Lim S01
- Limousine
- Sportback
Mitsubishi Outlander I 100-148 225/45R18 A12 A14 A16
CUOW A18 S01
e1*2001/116*0227*..
Mitsubishi Outlander II 103-130 235/50R18 K1c K2b 143 A12 A14 A16
CW0, CWB 103-130 255/45R18 K1c K2b 144 A18 S01
e1*2001/116*
0406*00-14;
0482*00-09
Mitsubishi Outlander III 108, 110 225/55R18 R70 A12 A14 A16
CW0 108, 110 235/50R18 K1b T97 A18 A57 KOV
e1*2001/116* 108, 110 255/45R18 K1b S01
0406*15-..
- ab Modelljahr 2013
Mitsubishi Outlander III 110 225/55R18 R70 A12 A14 A16
CW0 110 235/50R18 T97 A18 A56 KMV
e1*2001/116* 110 255/45R18 S01
0406*19-..
- ab Modelljahr 2013
- mit Radhaus-
Verbreiterungen
Mitsubishi OutlanderIII 89 225/55R18 R70 A12 A14 A16
Hybrid 89 235/50R18 K1b T97 A18 A56 KOV
CW0 S01
e1*2001/116*
0406*17-..
Peugeot 4007 115,125 235/50R18 K1a K1b K2b 143 A12 A14 A16
V*****, V 115,125 255/45R18 K1a K1b K2b 144 A18 S01
e2*2001/116*0357*..
Peugeot 4008 84-110 225/55R18 R70 A12 A14 A16
B A18 A57 S01
e2*2007/46*0115*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

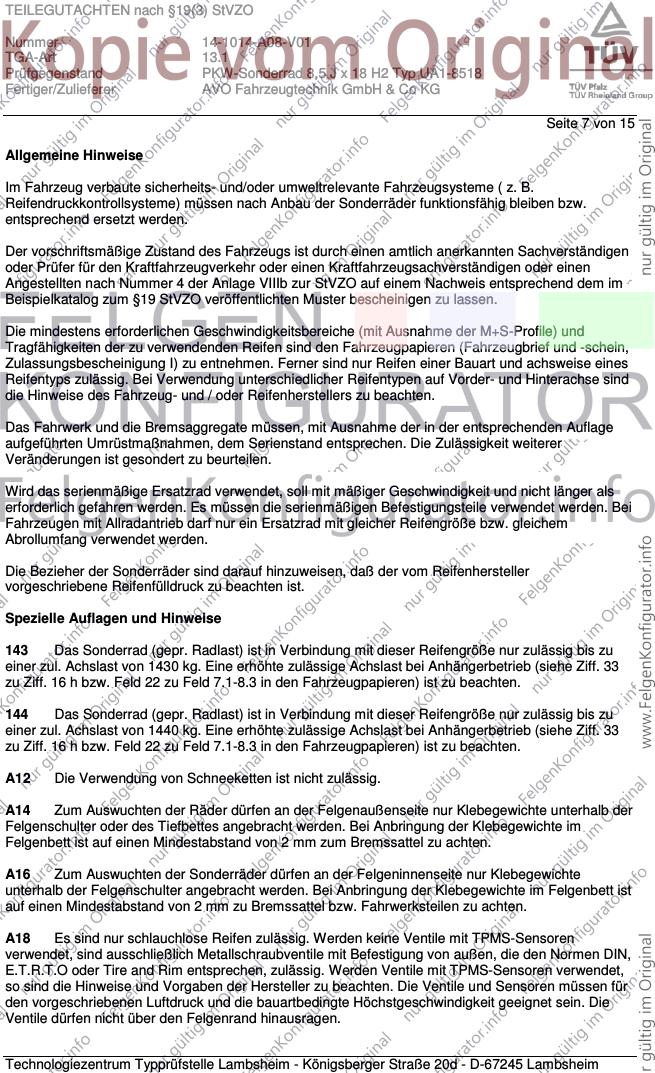

Seite 7 von 15
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend dem im
Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 15
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G80 Ist die Reifengröße 225/45R18 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

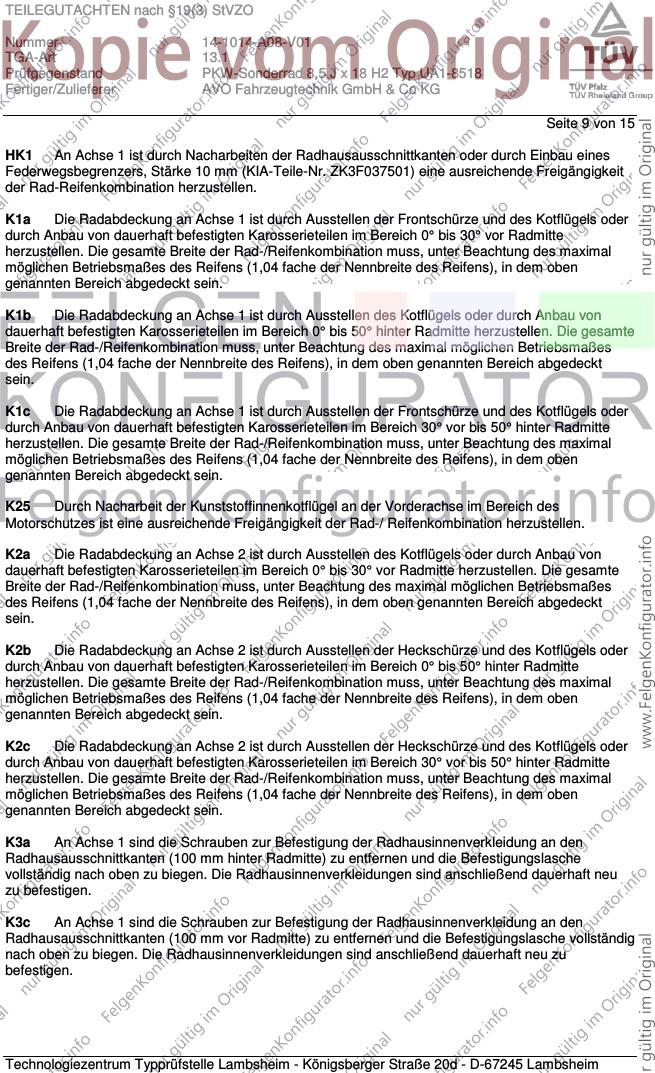

Seite 9 von 15
HK1 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten oder durch Einbau eines
Federwegsbegrenzers, Stärke 10 mm (KIA-Teile-Nr. ZK3F037501) eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

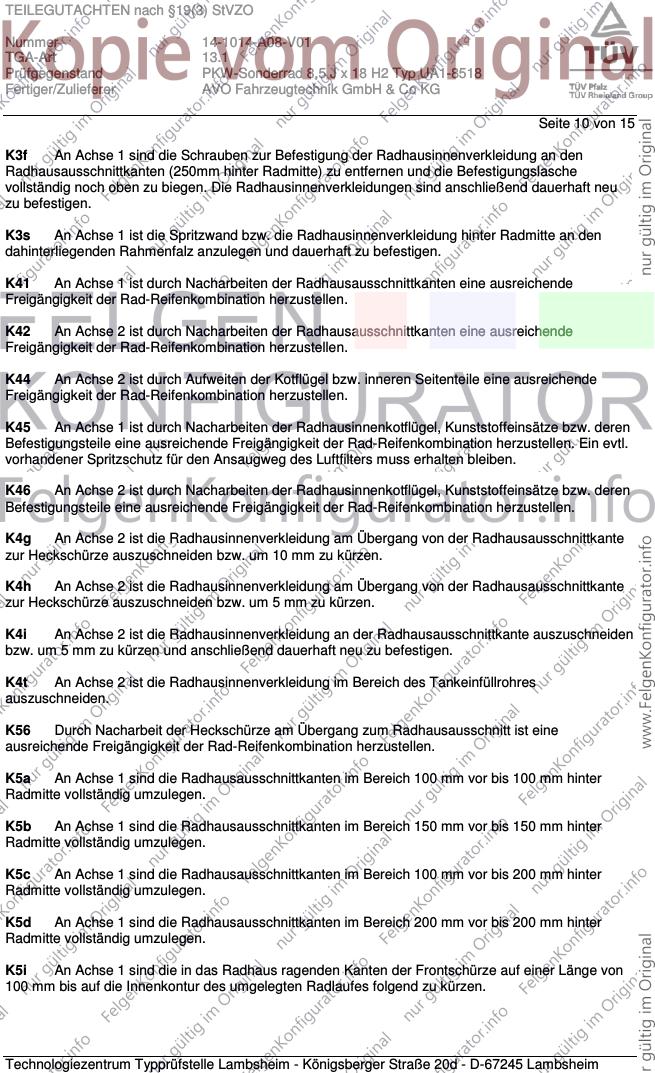

Seite 10 von 15
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 15
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 15
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Rld Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
225/55R17 in Verbindung mit der Serienradgröße 8Jx17 ET35 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 15
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

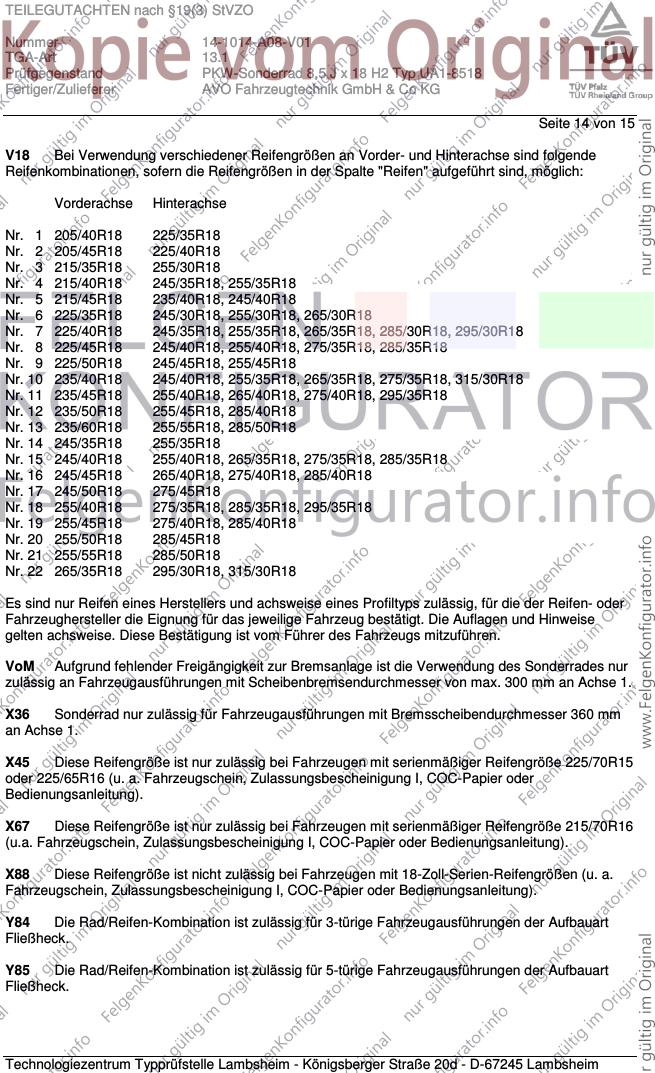

Seite 14 von 15
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-1014-A08-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ UA1-8518
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 15
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im Februar 2012 durchgeführt. Die
Verwendungsprüfung fand am 8. November 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Der Radtyp UA1-8518 wurde von dem identischen Radtyp MCT5-8518 (Gutachten-Nr. 12-0168-A00-
V01) abgeleitet. Alle aufgeführten notwendigen Grundprüfungen wurden mit dem Radtyp MCT5-8518
durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juli 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. November 2014
Tufan 00219743.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
