TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 13
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM11
Typ MAM11-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring
Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 MAM11-8018 W4/N25 Ø72,6xØ67,1 5/114,3/67,1 42 690 2100
Kennzeichnungen
Herstellerzeichen MAM GERMANY
Radtyp und Ausführung MAM11-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 090746-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Citroen
Ford
Hyundai
Kia
Mazda
Mitsubishi
Peugeot
Spurverbreiterung innerhalb 2%

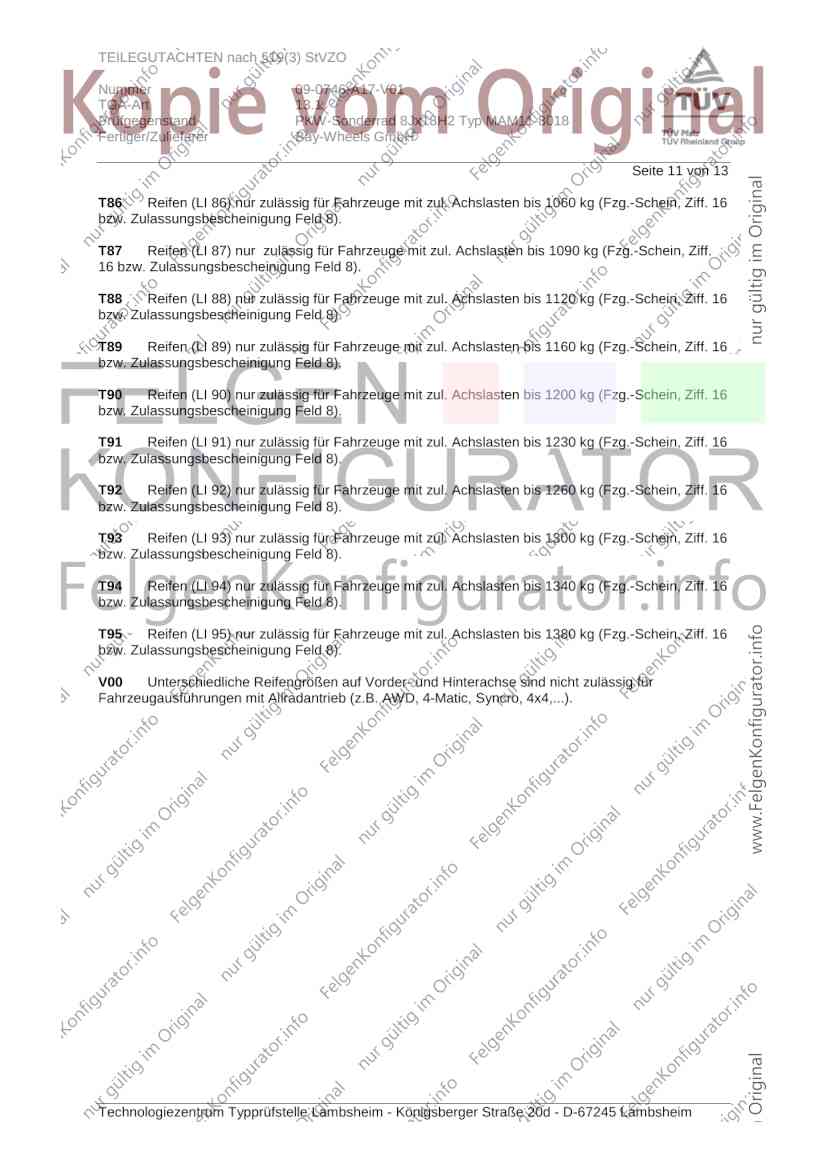

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 13

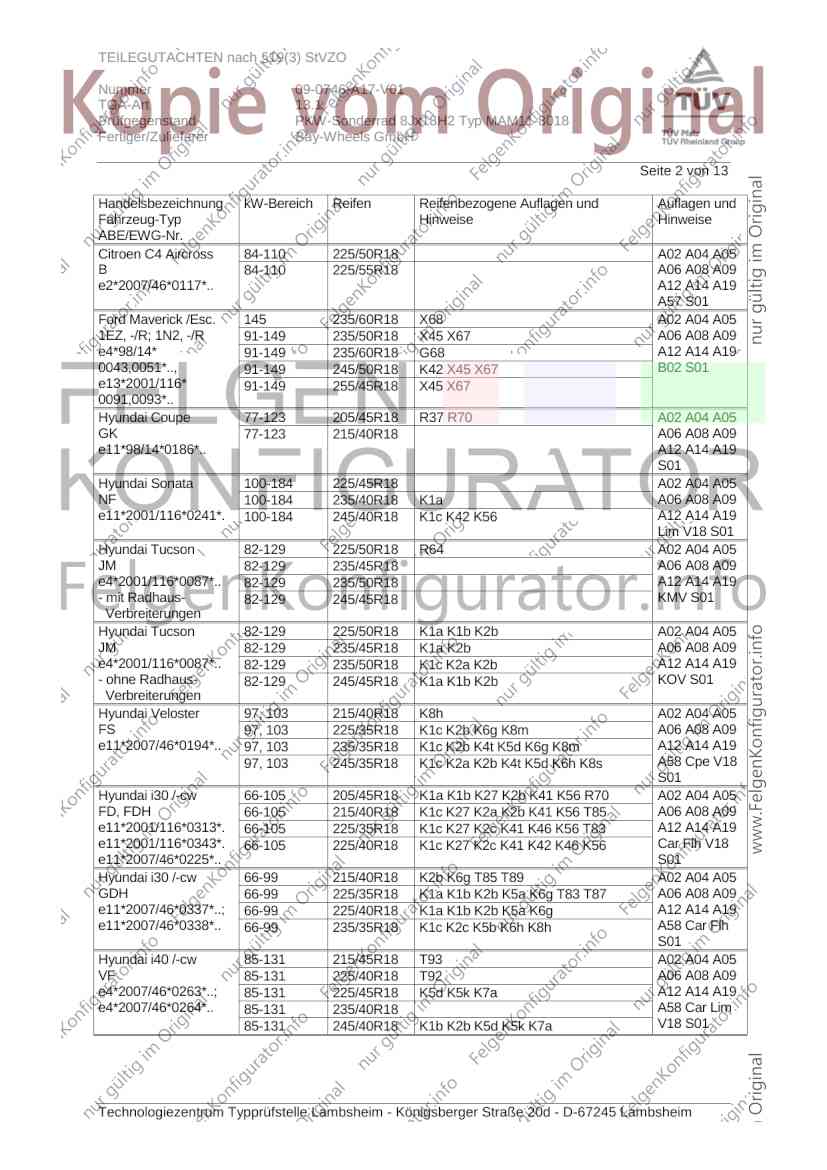

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Citroen C4 Aircross 84-110 225/50R18 A02 A04 A05
B 84-110 225/55R18 A06 A08 A09
e2*2007/46*0117*.. A12 A14 A19
A57 S01
Ford Maverick /Esc. 145 235/60R18 X68 A02 A04 A05
1EZ, -/R; 1N2, -/R 91-149 235/50R18 X45 X67 A06 A08 A09
e4*98/14* 91-149 235/60R18 G68 A12 A14 A19
0043,0051*.., 91-149 245/50R18 K42 X45 X67 B02 S01
e13*2001/116* 91-149 255/45R18 X45 X67
0091,0093*..
Hyundai Coupe 77-123 205/45R18 R37 R70 A02 A04 A05
GK 77-123 215/40R18 A06 A08 A09
e11*98/14*0186*.. A12 A14 A19
S01
Hyundai Sonata 100-184 225/45R18 A02 A04 A05
NF 100-184 235/40R18 K1a A06 A08 A09
e11*2001/116*0241*. 100-184 245/40R18 K1c K42 K56 A12 A14 A19
Lim V18 S01
Hyundai Tucson 82-129 225/50R18 R64 A02 A04 A05
JM 82-129 235/45R18 A06 A08 A09
e4*2001/116*0087*.. 82-129 235/50R18 A12 A14 A19
- mit Radhaus- 82-129 245/45R18 KMV S01
Verbreiterungen
Hyundai Tucson 82-129 225/50R18 K1a K1b K2b A02 A04 A05
JM 82-129 235/45R18 K1a K2b A06 A08 A09
e4*2001/116*0087*.. 82-129 235/50R18 K1c K2a K2b A12 A14 A19
- ohne Radhaus- 82-129 245/45R18 K1a K1b K2b KOV S01
Verbreiterungen
Hyundai Veloster 97, 103 215/40R18 K8h A02 A04 A05
FS 97, 103 225/35R18 K1c K2b K6g K8m A06 A08 A09
e11*2007/46*0194*.. 97, 103 235/35R18 K1c K2b K4t K5d K6g K8m A12 A14 A19
97, 103 245/35R18 K1c K2a K2b K4t K5d K6h K8s A58 Cpe V18
S01
Hyundai i30 /-cw 66-105 205/45R18 K1a K1b K27 K2b K41 K56 R70 A02 A04 A05
FD, FDH 66-105 215/40R18 K1c K27 K2a K2b K41 K56 T85 A06 A08 A09
e11*2001/116*0313*. 66-105 225/35R18 K1c K27 K2c K41 K46 K56 T83 A12 A14 A19
e11*2001/116*0343*. 66-105 225/40R18 K1c K27 K2c K41 K42 K46 K56 Car Flh V18
e11*2007/46*0225*.. S01
Hyundai i30 /-cw 66-99 215/40R18 K2b K6g T85 T89 A02 A04 A05
GDH 66-99 225/35R18 K1a K1b K2b K5a K6g T83 T87 A06 A08 A09
e11*2007/46*0337*..; 66-99 225/40R18 K1a K1b K2b K5a K6g A12 A14 A19
e11*2007/46*0338*.. 66-99 235/35R18 K1c K2c K5b K6h K8h A58 Car Flh
S01
Hyundai i40 /-cw 85-131 215/45R18 T93 A02 A04 A05
VF 85-131 225/40R18 T92 A06 A08 A09
e4*2007/46*0263*..; 85-131 225/45R18 K5d K5k K7a A12 A14 A19
e4*2007/46*0264*.. 85-131 235/40R18 A58 Car Lim
85-131 245/40R18 K1b K2b K5d K5k K7a V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

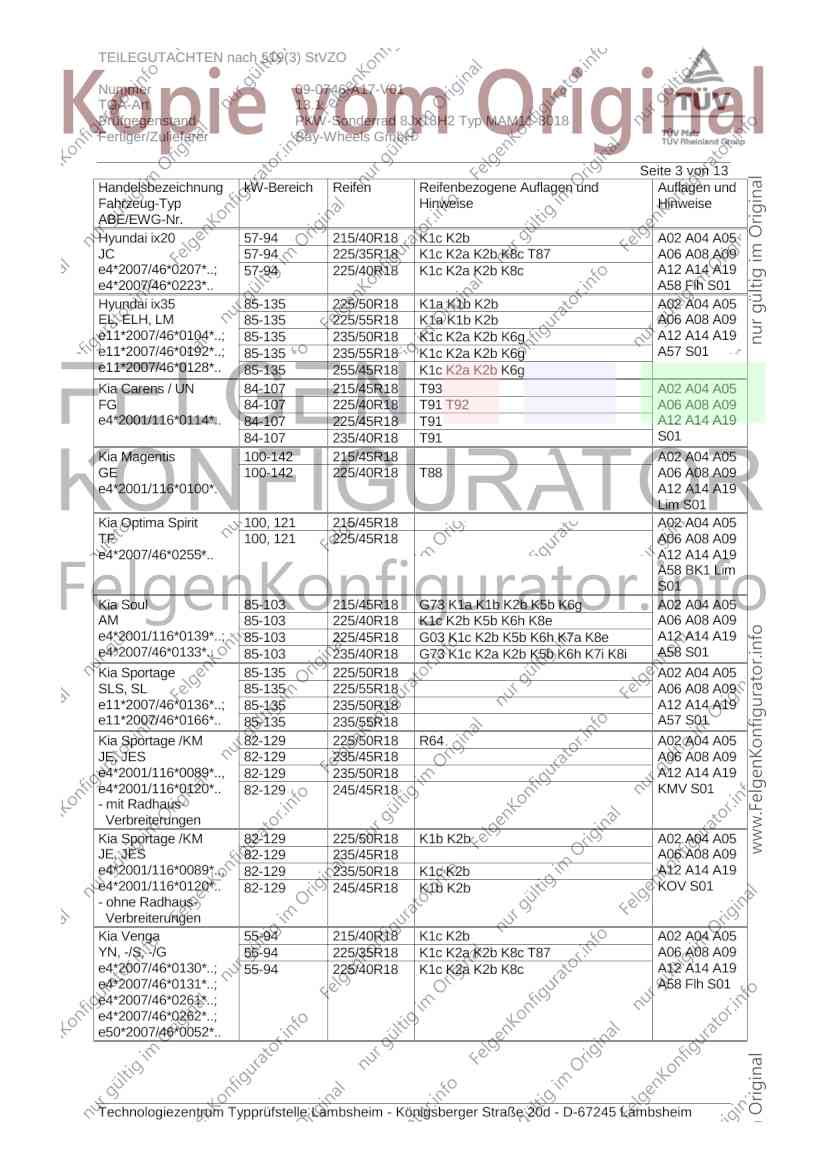

Hyundai ix20 57-94 215/40R18 K1c K2b A02 A04 A05
JC 57-94 225/35R18 K1c K2a K2b K8c T87 A06 A08 A09
e4*2007/46*0207*..; 57-94 225/40R18 K1c K2a K2b K8c A12 A14 A19
e4*2007/46*0223*.. A58 Flh S01
Hyundai ix35 85-135 225/50R18 K1a K1b K2b A02 A04 A05
EL, ELH, LM 85-135 225/55R18 K1a K1b K2b A06 A08 A09
e11*2007/46*0104*..; 85-135 235/50R18 K1c K2a K2b K6g A12 A14 A19
e11*2007/46*0192*..; 85-135 235/55R18 K1c K2a K2b K6g A57 S01
e11*2007/46*0128*.. 85-135 255/45R18 K1c K2a K2b K6g
Kia Carens / UN 84-107 215/45R18 T93 A02 A04 A05
FG 84-107 225/40R18 T91 T92 A06 A08 A09
e4*2001/116*0114*.. 84-107 225/45R18 T91 A12 A14 A19
84-107 235/40R18 T91 S01
Kia Magentis 100-142 215/45R18 A02 A04 A05
GE 100-142 225/40R18 T88 A06 A08 A09
e4*2001/116*0100*. A12 A14 A19
Lim S01
Kia Optima Spirit 100, 121 215/45R18 A02 A04 A05
TF 100, 121 225/45R18 A06 A08 A09
e4*2007/46*0255*.. A12 A14 A19
A58 BK1 Lim
S01
Kia Soul 85-103 215/45R18 G73 K1a K1b K2b K5b K6g A02 A04 A05
AM 85-103 225/40R18 K1c K2b K5b K6h K8e A06 A08 A09
e4*2001/116*0139*..; 85-103 225/45R18 G03 K1c K2b K5b K6h K7a K8e A12 A14 A19
e4*2007/46*0133*.. 85-103 235/40R18 G73 K1c K2a K2b K5b K6h K7i K8i A58 S01
Kia Sportage 85-135 225/50R18 A02 A04 A05
SLS, SL 85-135 225/55R18 A06 A08 A09
e11*2007/46*0136*..; 85-135 235/50R18 A12 A14 A19
e11*2007/46*0166*.. 85-135 235/55R18 A57 S01
Kia Sportage /KM 82-129 225/50R18 R64 A02 A04 A05
JE, JES 82-129 235/45R18 A06 A08 A09
e4*2001/116*0089*.., 82-129 235/50R18 A12 A14 A19
e4*2001/116*0120*.. 82-129 245/45R18 KMV S01
- mit Radhaus-
Verbreiterungen
Kia Sportage /KM 82-129 225/50R18 K1b K2b A02 A04 A05
JE, JES 82-129 235/45R18 A06 A08 A09
e4*2001/116*0089*.., 82-129 235/50R18 K1c K2b A12 A14 A19
e4*2001/116*0120*.. 82-129 245/45R18 K1b K2b KOV S01
- ohne Radhaus-
Verbreiterungen
Kia Venga 55-94 215/40R18 K1c K2b A02 A04 A05
YN, -/S, -/G 55-94 225/35R18 K1c K2a K2b K8c T87 A06 A08 A09
e4*2007/46*0130*..; 55-94 225/40R18 K1c K2a K2b K8c A12 A14 A19
e4*2007/46*0131*..; A58 Flh S01
e4*2007/46*0261*..;
e4*2007/46*0262*..;
e50*2007/46*0052*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

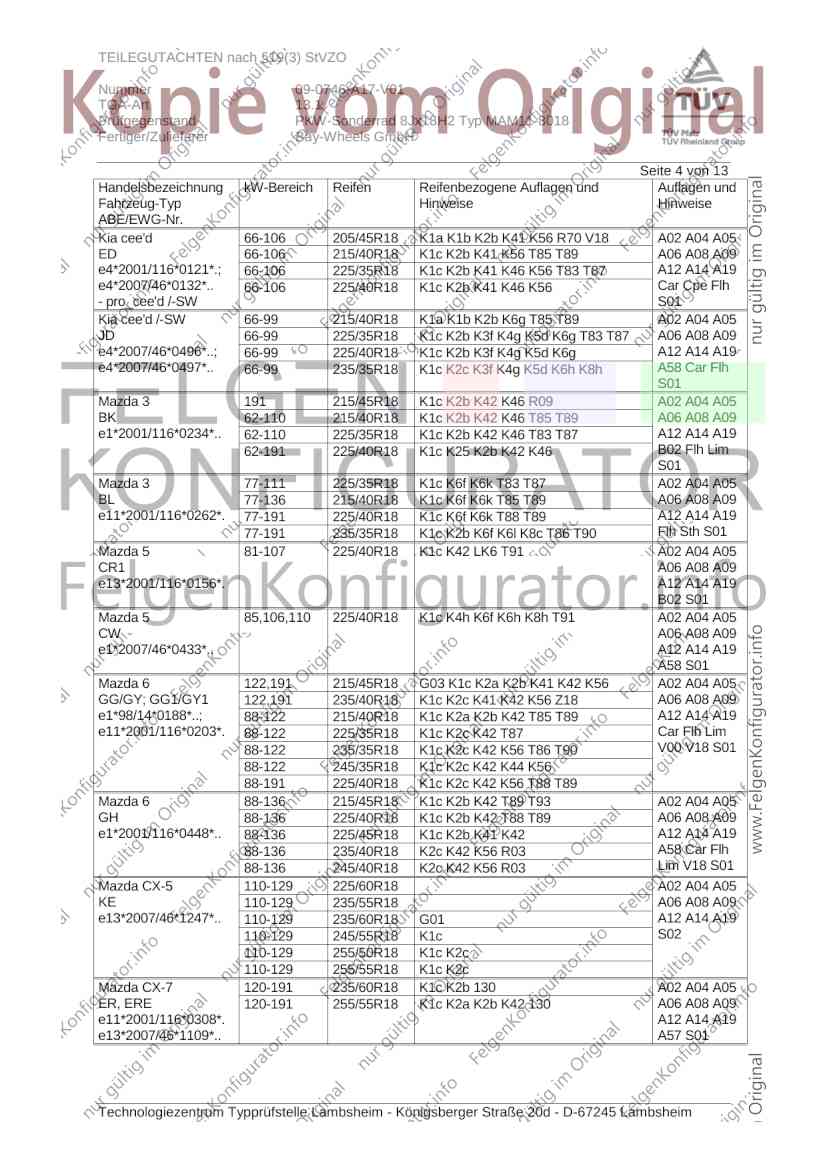

Kia cee'd 66-106 205/45R18 K1a K1b K2b K41 K56 R70 V18 A02 A04 A05
ED 66-106 215/40R18 K1c K2b K41 K56 T85 T89 A06 A08 A09
e4*2001/116*0121*.; 66-106 225/35R18 K1c K2b K41 K46 K56 T83 T87 A12 A14 A19
e4*2007/46*0132*.. 66-106 225/40R18 K1c K2b K41 K46 K56 Car Cpe Flh
- pro_cee'd /-SW S01
Kia cee'd /-SW 66-99 215/40R18 K1a K1b K2b K6g T85 T89 A02 A04 A05
JD 66-99 225/35R18 K1c K2b K3f K4g K5d K6g T83 T87 A06 A08 A09
e4*2007/46*0496*..; 66-99 225/40R18 K1c K2b K3f K4g K5d K6g A12 A14 A19
e4*2007/46*0497*.. 66-99 235/35R18 K1c K2c K3f K4g K5d K6h K8h A58 Car Flh
S01
Mazda 3 191 215/45R18 K1c K2b K42 K46 R09 A02 A04 A05
BK 62-110 215/40R18 K1c K2b K42 K46 T85 T89 A06 A08 A09
e1*2001/116*0234*.. 62-110 225/35R18 K1c K2b K42 K46 T83 T87 A12 A14 A19
62-191 225/40R18 K1c K25 K2b K42 K46 B02 Flh Lim
S01
Mazda 3 77-111 225/35R18 K1c K6f K6k T83 T87 A02 A04 A05
BL 77-136 215/40R18 K1c K6f K6k T85 T89 A06 A08 A09
e11*2001/116*0262*. 77-191 225/40R18 K1c K6f K6k T88 T89 A12 A14 A19
77-191 235/35R18 K1c K2b K6f K6l K8c T86 T90 Flh Sth S01
Mazda 5 81-107 225/40R18 K1c K42 LK6 T91 A02 A04 A05
CR1 A06 A08 A09
e13*2001/116*0156*. A12 A14 A19
B02 S01
Mazda 5 85,106,110 225/40R18 K1c K4h K6f K6h K8h T91 A02 A04 A05
CW A06 A08 A09
e1*2007/46*0433*.. A12 A14 A19
A58 S01
Mazda 6 122,191 215/45R18 G03 K1c K2a K2b K41 K42 K56 A02 A04 A05
GG/GY; GG1/GY1 122,191 235/40R18 K1c K2c K41 K42 K56 Z18 A06 A08 A09
e1*98/14*0188*..; 88-122 215/40R18 K1c K2a K2b K42 T85 T89 A12 A14 A19
e11*2001/116*0203*. 88-122 225/35R18 K1c K2c K42 T87 Car Flh Lim
88-122 235/35R18 K1c K2c K42 K56 T86 T90 V00 V18 S01
88-122 245/35R18 K1c K2c K42 K44 K56
88-191 225/40R18 K1c K2c K42 K56 T88 T89
Mazda 6 88-136 215/45R18 K1c K2b K42 T89 T93 A02 A04 A05
GH 88-136 225/40R18 K1c K2b K42 T88 T89 A06 A08 A09
e1*2001/116*0448*.. 88-136 225/45R18 K1c K2b K41 K42 A12 A14 A19
88-136 235/40R18 K2c K42 K56 R03 A58 Car Flh
88-136 245/40R18 K2c K42 K56 R03 Lim V18 S01
Mazda CX-5 110-129 225/60R18 A02 A04 A05
KE 110-129 235/55R18 A06 A08 A09
e13*2007/46*1247*.. 110-129 235/60R18 G01 A12 A14 A19
110-129 245/55R18 K1c S02
110-129 255/50R18 K1c K2c
110-129 255/55R18 K1c K2c
Mazda CX-7 120-191 235/60R18 K1c K2b 130 A02 A04 A05
ER, ERE 120-191 255/55R18 K1c K2a K2b K42 130 A06 A08 A09
e11*2001/116*0308*. A12 A14 A19
e13*2007/46*1109*.. A57 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

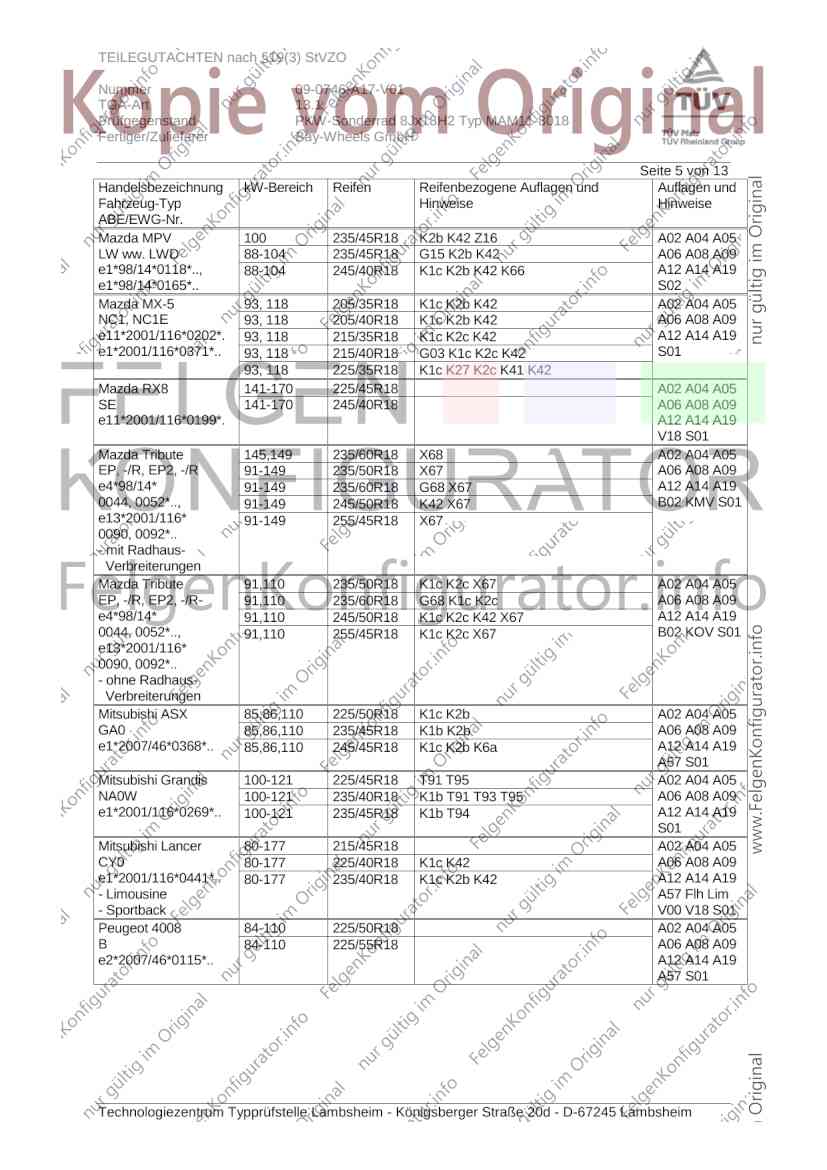

Mazda MPV 100 235/45R18 K2b K42 Z16 A02 A04 A05
LW ww. LWD 88-104 235/45R18 G15 K2b K42 A06 A08 A09
e1*98/14*0118*.., 88-104 245/40R18 K1c K2b K42 K66 A12 A14 A19
e1*98/14*0165*.. S02
Mazda MX-5 93, 118 205/35R18 K1c K2b K42 A02 A04 A05
NC1, NC1E 93, 118 205/40R18 K1c K2b K42 A06 A08 A09
e11*2001/116*0202*. 93, 118 215/35R18 K1c K2c K42 A12 A14 A19
e1*2001/116*0371*.. 93, 118 215/40R18 G03 K1c K2c K42 S01
93, 118 225/35R18 K1c K27 K2c K41 K42
Mazda RX8 141-170 225/45R18 A02 A04 A05
SE 141-170 245/40R18 A06 A08 A09
e11*2001/116*0199*. A12 A14 A19
V18 S01
Mazda Tribute 145,149 235/60R18 X68 A02 A04 A05
EP, -/R, EP2, -/R 91-149 235/50R18 X67 A06 A08 A09
e4*98/14* 91-149 235/60R18 G68 X67 A12 A14 A19
0044, 0052*.., 91-149 245/50R18 K42 X67 B02 KMV S01
e13*2001/116* 91-149 255/45R18 X67
0090, 0092*..
- mit Radhaus-
Verbreiterungen
Mazda Tribute 91,110 235/50R18 K1c K2c X67 A02 A04 A05
EP, -/R, EP2, -/R- 91,110 235/60R18 G68 K1c K2c A06 A08 A09
e4*98/14* 91,110 245/50R18 K1c K2c K42 X67 A12 A14 A19
0044, 0052*.., 91,110 255/45R18 K1c K2c X67 B02 KOV S01
e13*2001/116*
0090, 0092*..
- ohne Radhaus-
Verbreiterungen
Mitsubishi ASX 85,86,110 225/50R18 K1c K2b A02 A04 A05
GA0 85,86,110 235/45R18 K1b K2b A06 A08 A09
e1*2007/46*0368*.. 85,86,110 245/45R18 K1c K2b K6a A12 A14 A19
A57 S01
Mitsubishi Grandis 100-121 225/45R18 T91 T95 A02 A04 A05
NA0W 100-121 235/40R18 K1b T91 T93 T95 A06 A08 A09
e1*2001/116*0269*.. 100-121 235/45R18 K1b T94 A12 A14 A19
S01
Mitsubishi Lancer 80-177 215/45R18 A02 A04 A05
CY0 80-177 225/40R18 K1c K42 A06 A08 A09
e1*2001/116*0441*.. 80-177 235/40R18 K1c K2b K42 A12 A14 A19
- Limousine A57 Flh Lim
- Sportback V00 V18 S01
Peugeot 4008 84-110 225/50R18 A02 A04 A05
B 84-110 225/55R18 A06 A08 A09
e2*2007/46*0115*.. A12 A14 A19
A57 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 6 von 13

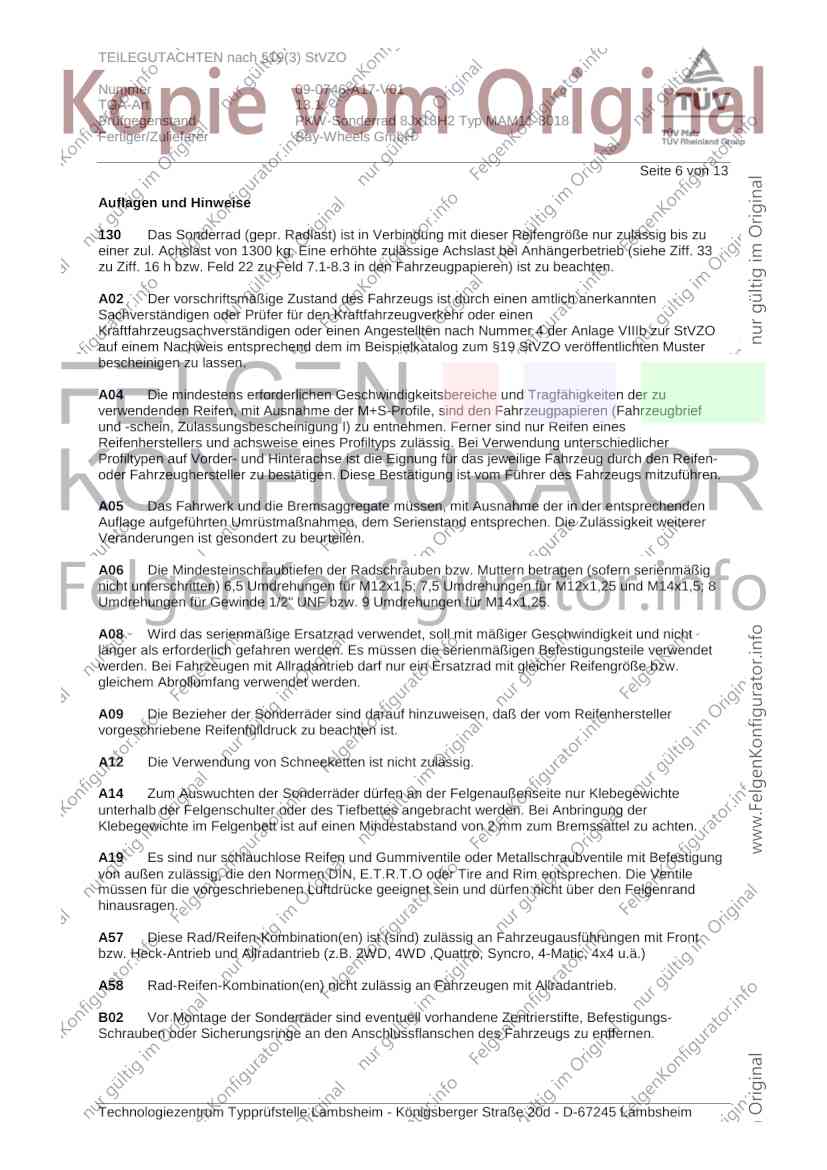

Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 7 von 13
BK1 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G68 Ist die Reifengröße 235/70R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G73 Ist 18 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 8 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 9 von 13
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 10 von 13
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter

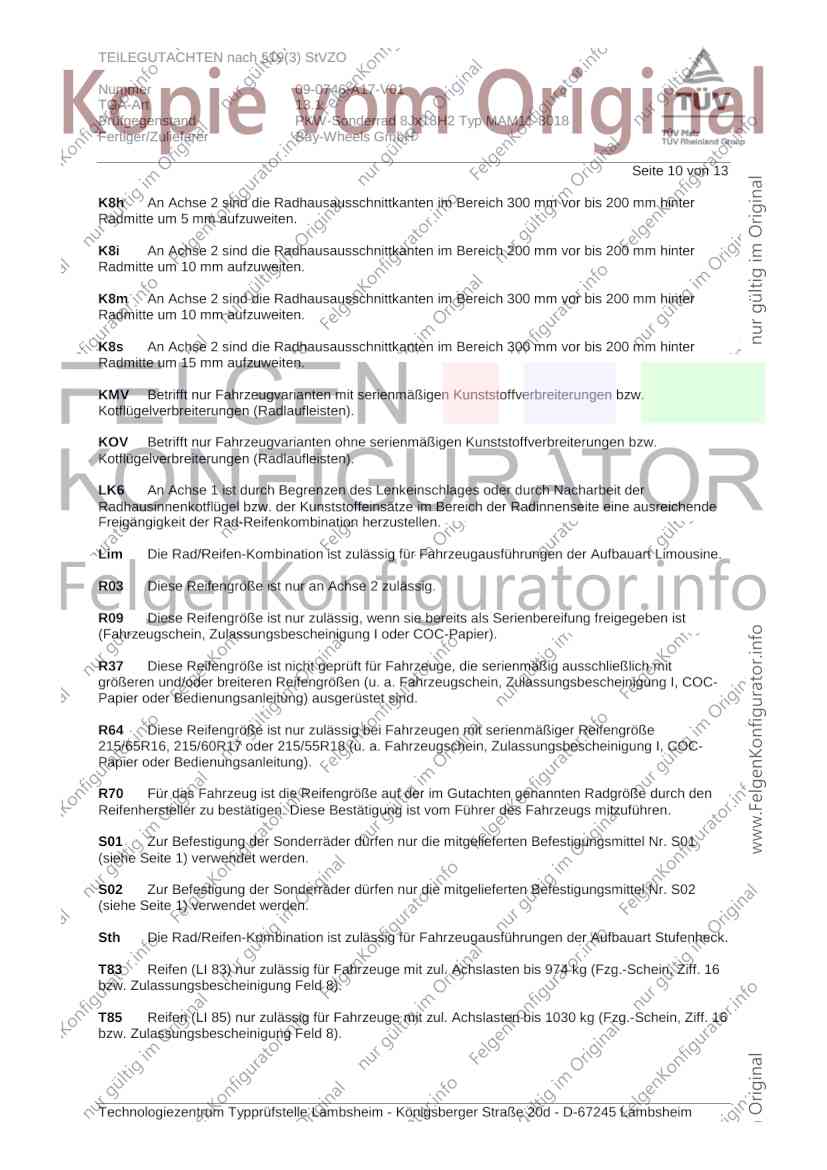

Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R64 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/65R16, 215/60R17 oder 215/55R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 11 von 13
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 12 von 13
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X45 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 225/70R15
oder 225/65R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X67 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X68 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/70R16
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im Mai 2009 durchgeführt.
Die Verwendungsprüfung fand am 12. November 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0746-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM11-8018
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 13 von 13

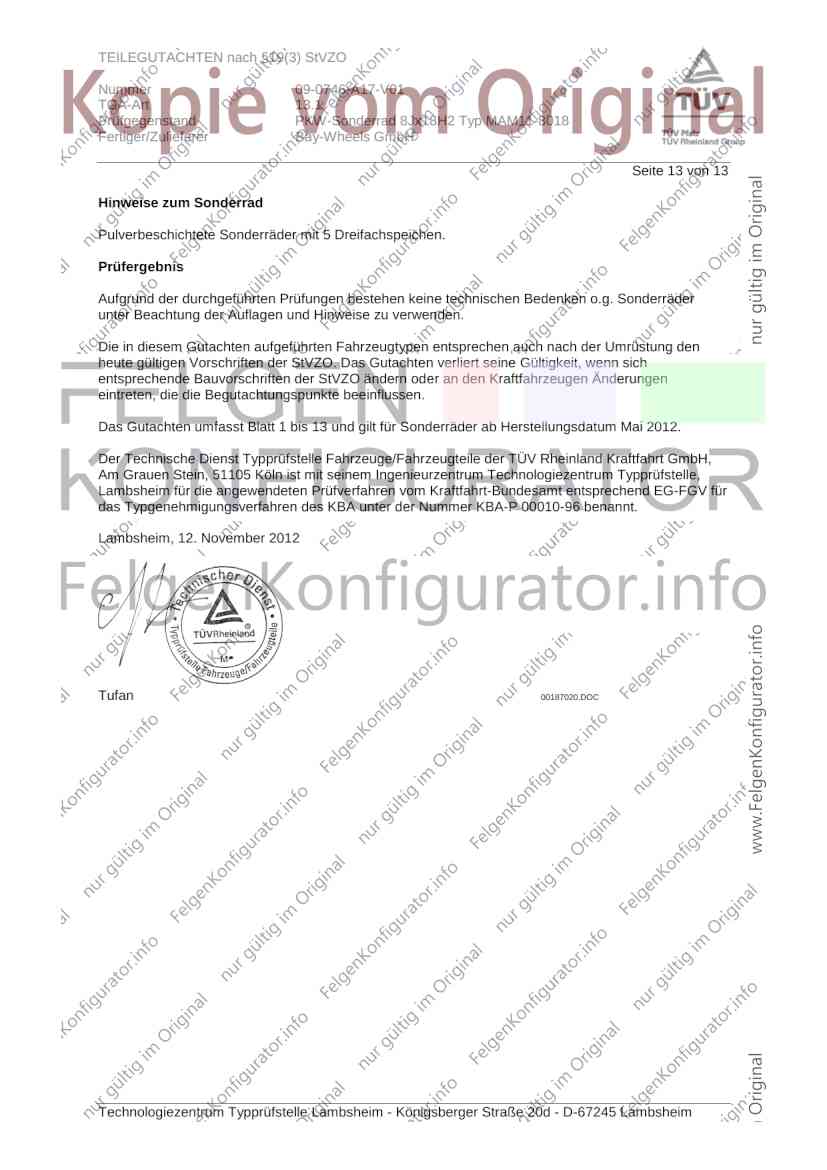

Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Dreifachspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2012
Tufan 00187020.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
