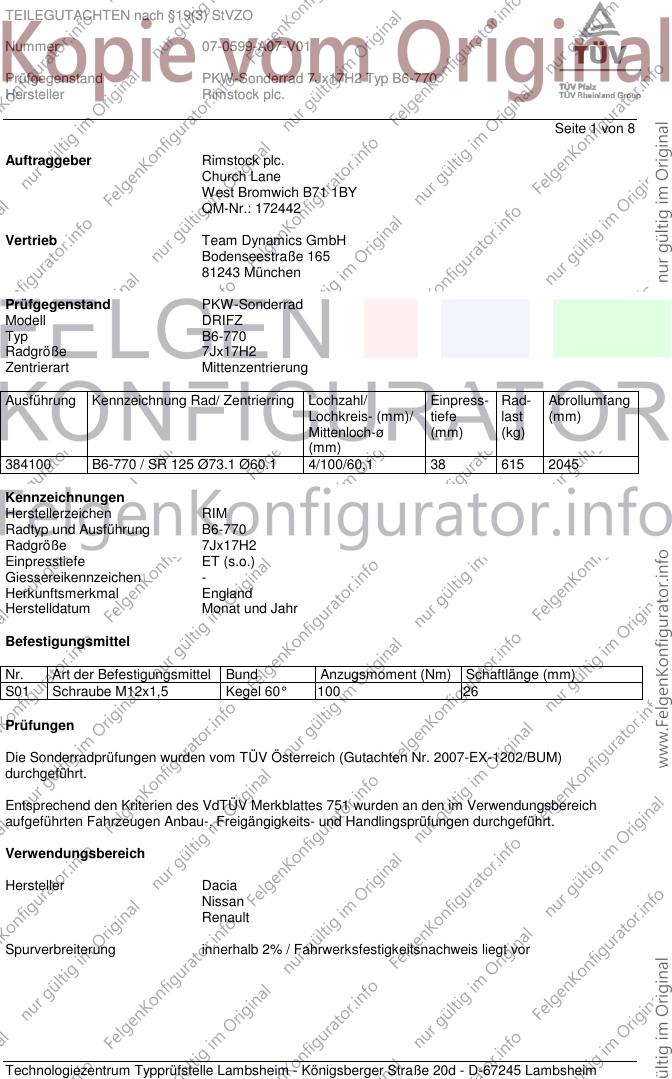

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.
Seite 1 von 8
Auftraggeber Rimstock plc.
Church Lane
West Bromwich B71 1BY
QM-Nr.: 172442
Vertrieb Team Dynamics GmbH
Bodenseestraße 165
81243 München
Prüfgegenstand PKW-Sonderrad
Modell DRIFZ
Typ B6-770
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
384100 B6-770 / SR 125 Ø73.1 Ø60.1 4/100/60,1 38 615 2045
Kennzeichnungen
Herstellerzeichen RIM
Radtyp und Ausführung B6-770
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal England
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Österreich (Gutachten Nr. 2007-EX-1202/BUM)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

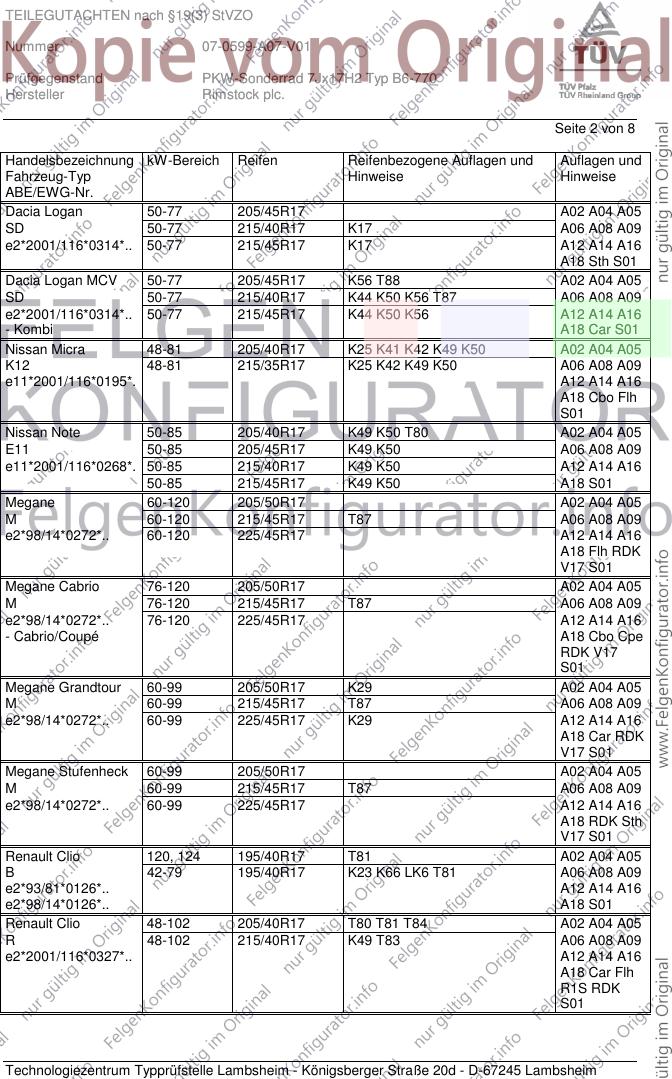

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Logan 50-77 205/45R17 A02 A04 A05
SD 50-77 215/40R17 K17 A06 A08 A09
e2*2001/116*0314*.. 50-77 215/45R17 K17 A12 A14 A16
A18 Sth S01
Dacia Logan MCV 50-77 205/45R17 K56 T88 A02 A04 A05
SD 50-77 215/40R17 K44 K50 K56 T87 A06 A08 A09
e2*2001/116*0314*.. 50-77 215/45R17 K44 K50 K56 A12 A14 A16
- Kombi A18 Car S01
Nissan Micra 48-81 205/40R17 K25 K41 K42 K49 K50 A02 A04 A05
K12 48-81 215/35R17 K25 K42 K49 K50 A06 A08 A09
e11*2001/116*0195*. A12 A14 A16
A18 Cbo Flh
S01
Nissan Note 50-85 205/40R17 K49 K50 T80 A02 A04 A05
E11 50-85 205/45R17 K49 K50 A06 A08 A09
e11*2001/116*0268*. 50-85 215/40R17 K49 K50 A12 A14 A16
50-85 215/45R17 K49 K50 A18 S01
Megane 60-120 205/50R17 A02 A04 A05
M 60-120 215/45R17 T87 A06 A08 A09
e2*98/14*0272*.. 60-120 225/45R17 A12 A14 A16
A18 Flh RDK
V17 S01
Megane Cabrio 76-120 205/50R17 A02 A04 A05
M 76-120 215/45R17 T87 A06 A08 A09
e2*98/14*0272*.. 76-120 225/45R17 A12 A14 A16
- Cabrio/Coupé A18 Cbo Cpe
RDK V17
S01
Megane Grandtour 60-99 205/50R17 K29 A02 A04 A05
M 60-99 215/45R17 T87 A06 A08 A09
e2*98/14*0272*.. 60-99 225/45R17 K29 A12 A14 A16
A18 Car RDK
V17 S01
Megane Stufenheck 60-99 205/50R17 A02 A04 A05
M 60-99 215/45R17 T87 A06 A08 A09
e2*98/14*0272*.. 60-99 225/45R17 A12 A14 A16
A18 RDK Sth
V17 S01
Renault Clio 120, 124 195/40R17 T81 A02 A04 A05
B 42-79 195/40R17 K23 K66 LK6 T81 A06 A08 A09
e2*93/81*0126*.. A12 A14 A16
e2*98/14*0126*.. A18 S01
Renault Clio 48-102 205/40R17 T80 T81 T84 A02 A04 A05
R 48-102 215/40R17 K49 T83 A06 A08 A09
e2*2001/116*0327*.. A12 A14 A16
A18 Car Flh
R1S RDK
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

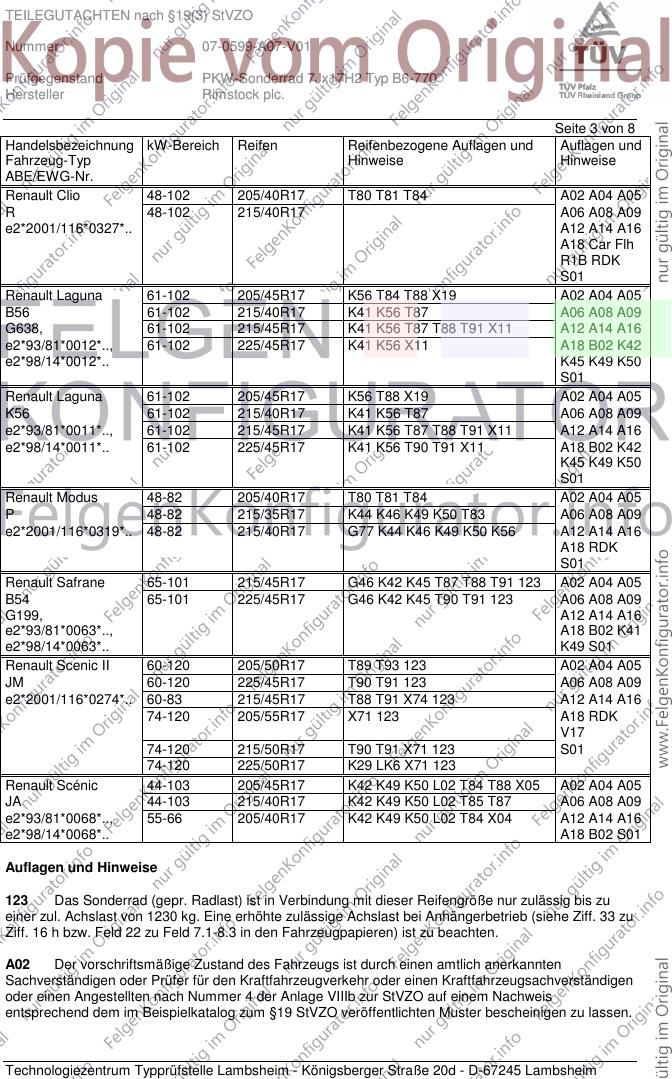

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Clio 48-102 205/40R17 T80 T81 T84 A02 A04 A05
R 48-102 215/40R17 A06 A08 A09
e2*2001/116*0327*.. A12 A14 A16
A18 Car Flh
R1B RDK
S01
Renault Laguna 61-102 205/45R17 K56 T84 T88 X19 A02 A04 A05
B56 61-102 215/40R17 K41 K56 T87 A06 A08 A09
G638, 61-102 215/45R17 K41 K56 T87 T88 T91 X11 A12 A14 A16
e2*93/81*0012*.., 61-102 225/45R17 K41 K56 X11 A18 B02 K42
e2*98/14*0012*.. K45 K49 K50
S01
Renault Laguna 61-102 205/45R17 K56 T88 X19 A02 A04 A05
K56 61-102 215/40R17 K41 K56 T87 A06 A08 A09
e2*93/81*0011*.., 61-102 215/45R17 K41 K56 T87 T88 T91 X11 A12 A14 A16
e2*98/14*0011*.. 61-102 225/45R17 K41 K56 T90 T91 X11 A18 B02 K42
K45 K49 K50
S01
Renault Modus 48-82 205/40R17 T80 T81 T84 A02 A04 A05
P 48-82 215/35R17 K44 K46 K49 K50 T83 A06 A08 A09
e2*2001/116*0319*.. 48-82 215/40R17 G77 K44 K46 K49 K50 K56 A12 A14 A16
A18 RDK
S01
Renault Safrane 65-101 215/45R17 G46 K42 K45 T87 T88 T91 123 A02 A04 A05
B54 65-101 225/45R17 G46 K42 K45 T90 T91 123 A06 A08 A09
G199, A12 A14 A16
e2*93/81*0063*.., A18 B02 K41
e2*98/14*0063*.. K49 S01
Renault Scenic II 60-120 205/50R17 T89 T93 123 A02 A04 A05
JM 60-120 225/45R17 T90 T91 123 A06 A08 A09
e2*2001/116*0274*.. 60-83 215/45R17 T88 T91 X74 123 A12 A14 A16
74-120 205/55R17 X71 123 A18 RDK
V17
74-120 215/50R17 T90 T91 X71 123 S01
74-120 225/50R17 K29 LK6 X71 123
Renault Scénic 44-103 205/45R17 K42 K49 K50 L02 T84 T88 X05 A02 A04 A05
JA 44-103 215/40R17 K42 K49 K50 L02 T85 T87 A06 A08 A09
e2*93/81*0068*.., 55-66 205/40R17 K42 K49 K50 L02 T84 X04 A12 A14 A16
e2*98/14*0068*.. A18 B02 S01
Auflagen und Hinweise
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

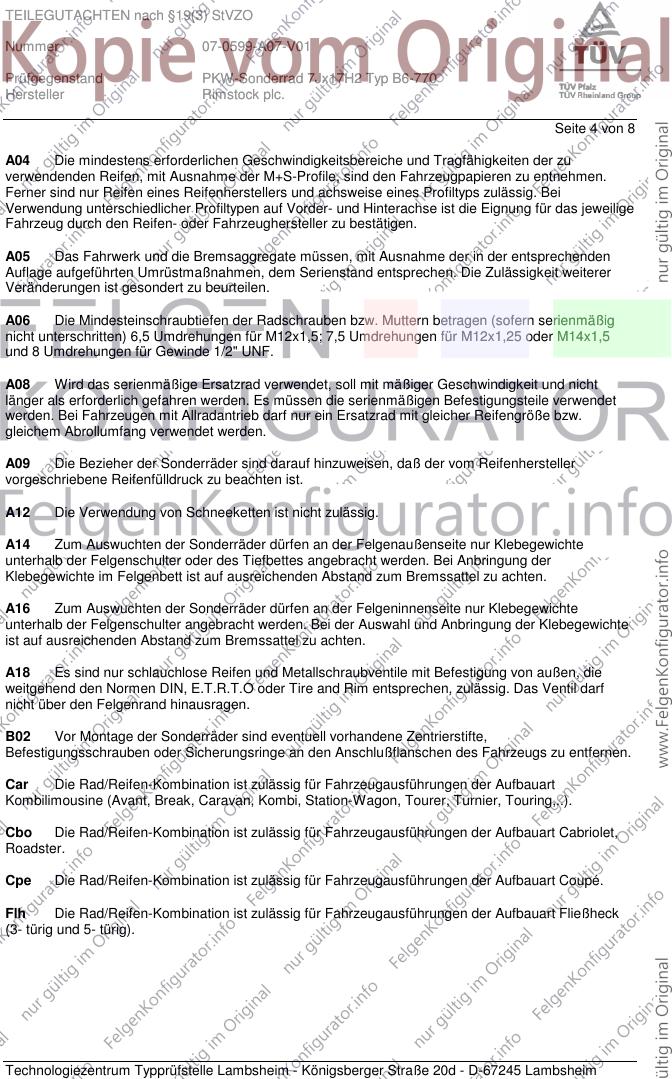

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.
Seite 4 von 8
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

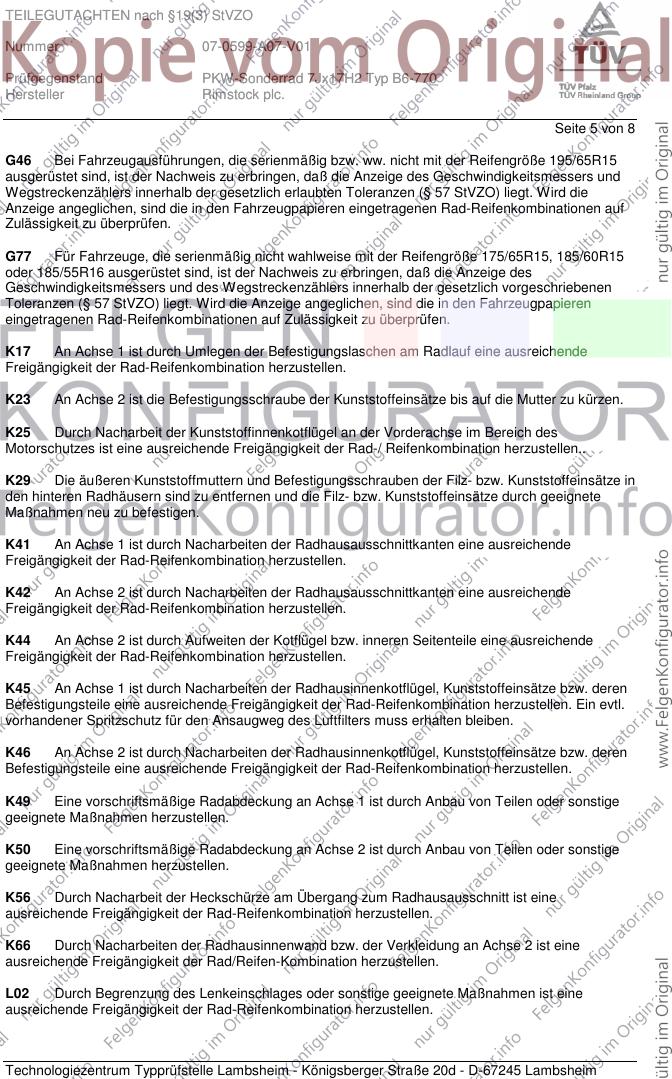

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.
Seite 5 von 8
G46 Bei Fahrzeugausführungen, die serienmäßig bzw. ww. nicht mit der Reifengröße 195/65R15
ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G77 Für Fahrzeuge, die serienmäßig nicht wahlweise mit der Reifengröße 175/65R15, 185/60R15
oder 185/55R16 ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des
Geschwindigkeitsmessers und des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen
Toleranzen (§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren
eingetragenen Rad-Reifenkombinationen auf Zulässigkeit zu überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

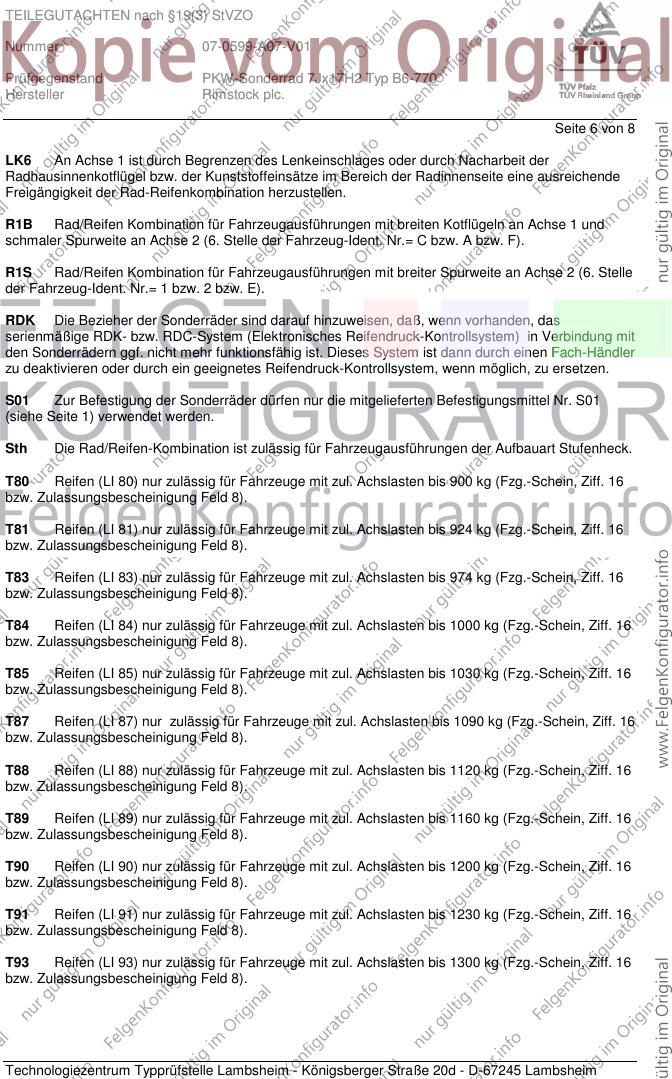

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.
Seite 6 von 8
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= C bzw. A bzw. F).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6. Stelle
der Fahrzeug-Ident. Nr.= 1 bzw. 2 bzw. E).
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0599-A07-V01
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ B6-770
Hersteller Rimstock plc.

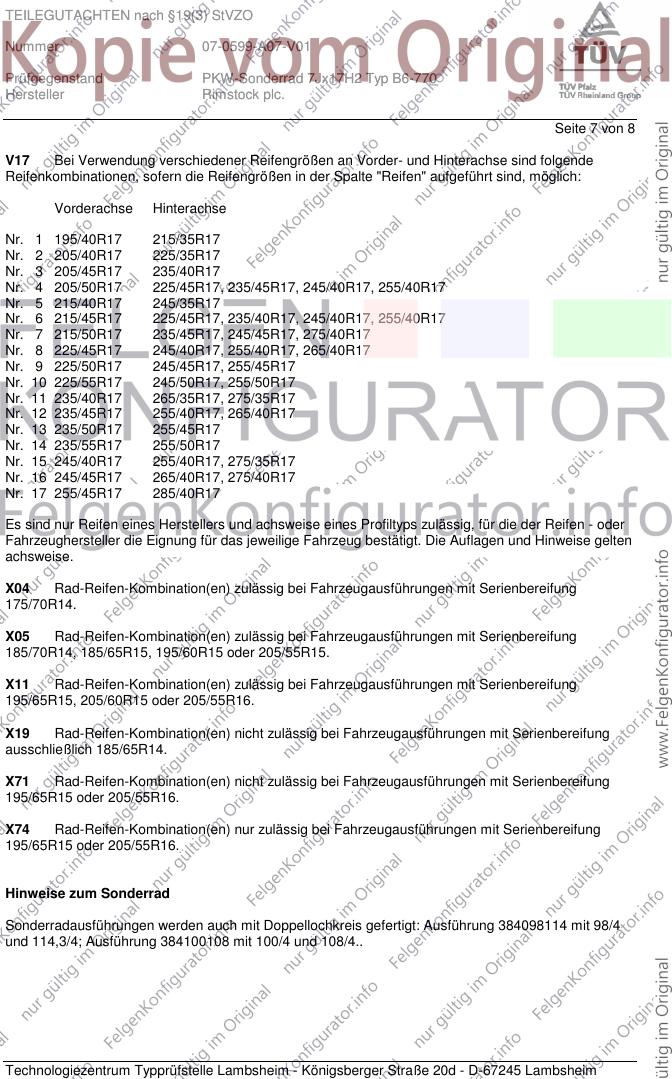

Seite 7 von 8
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 245/40R17 255/40R17, 275/35R17
Nr. 16 245/45R17 265/40R17, 275/40R17
Nr. 17 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X04 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
175/70R14.
X05 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
185/70R14, 185/65R15, 195/60R15 oder 205/55R15.
X11 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15, 205/60R15 oder 205/55R16.
X19 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Serienbereifung
ausschließlich 185/65R14.
X71 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15 oder 205/55R16.
X74 Rad-Reifen-Kombination(en) nur zulässig bei Fahrzeugausführungen mit Serienbereifung
195/65R15 oder 205/55R16.
Hinweise zum Sonderrad
Sonderradausführungen werden auch mit Doppellochkreis gefertigt: Ausführung 384098114 mit 98/4
und 114,3/4; Ausführung 384100108 mit 100/4 und 108/4..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
