TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 1 von 12
Hersteller AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5
Typ Carmani05-7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- Carmani05-7016 100 / Ø63,4x60,1 4/100/60,1 38 650 1950
Kennzeichnungen
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung Carmani05-7016
Radgröße 7,0Jx16H2
Einpresstiefe (s.o.)
Giessereikennzeichen JAW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Schraube M12x1,5 Kegel 60° 105 28
S03 Mutter M12x1,25 Kegel 60° 110 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der Prüflabor Süd GmbH unter der
Gutachten Nr. 55009610-A00-V07 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-85 195/50R16 A90 T88 0A1 A02 A04
SD (OSD..) 55-85 195/55R16 A90 T87 T91 A05 A06 A08
e2*2001/116* 55-85 205/50R16 A12 K2b K4h K6g K6i K8h T87 T91 A09 A16 A21
0314*55-..; 55-85 215/45R16 A12 K4h K6g K6i K8h T86 T90 A58 S02
e2*2007/46*0030*16-.. 55-85 225/45R16 A12 K2b K4h K6g K6i K8h T89 T93
Dacia Lodgy 59-85 195/50R16 A90 T88 0A1 A02 A04
SD (JSD..) 59-85 195/55R16 A90 T87 T91 A05 A06 A08
e2*2001/116* 59-85 205/50R16 A12 K4g K6g K6i T87 T91 A09 A16 A21
0314*49-.. 59-85 215/45R16 A12 K4g K6g K6i T86 T90 A58 V16 S02
59-85 225/45R16 A12 K4g K6g K6i
Dacia Logan 50-65 195/55R16 T91 0A1 A02 A04
FSD/USD, SD/SR 50-65 205/50R16 K4i K6g T91 A05 A06 A08
N386; 50-65 215/45R16 K4i K6g T90 A09 A12 A16
e2*2007/46*0030*..; 50-65 225/45R16 K4i K6g A21 A58 V16
e2*2007/46*0013*.. S02
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 195/50R16 0A1 A02 A04
SD/SR 50-77 195/55R16 A05 A06 A08
e2*2001/116* 50-77 205/50R16 K17 A09 A12 A16
0314*00-61; 50-77 215/45R16 A21 Sth V16
0323*00-29; 50-77 215/50R16 K17 S02
e2*2007/46*0030*..; 50-77 225/45R16 K17
e2*2007/46*0013*..
Dacia Logan MCV 50-77 195/50R16 K56 T88 0A1 A02 A04
SD/SR 50-77 195/55R16 K56 A05 A06 A08
e2*2001/116* 50-77 205/50R16 K2b K44 K56 A09 A12 A16
0314*00-61; 50-77 215/50R16 K2b K44 K56 A21 Car V16
0323*00-29; 50-77 225/45R16 K2b K44 K56 S02
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53, 55, 66 195/50R16 A91 0A1 A02 A04
SD/SR (7SD/7SR..) 53, 55, 66 195/55R16 A91 A05 A06 A08
e2*2001/116* 53, 55, 66 205/50R16 A12 K1b A09 A16 A21
0314*64-.., 0323*31-.. 53, 55, 66 215/45R16 A12 A58 Car V16
- Kombi 53, 55, 66 225/45R16 A12 K1b S02
Dacia Sandero 50-77 195/50R16 0A1 A02 A04
SD/SR 50-77 195/55R16 A05 A06 A08
e2*2001/116* 50-77 205/50R16 K1a K1b K2b A09 A12 A16
0314*00-61; 50-77 215/45R16 K1a K2b A21 Flh V16
0323*00-29; 50-77 225/45R16 K1a K1b K2b S02
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 195/50R16 0A1 A02 A04
SD/SR (5SD../5SR..) 53, 55, 66 195/55R16 A05 A06 A08
e2*2001/116* 53, 55, 66 205/50R16 K2b A09 A12 A16
0314*58-..;0323*29-..; 53, 55, 66 215/45R16 K2b A21 A58 Flh
e2*2007/46*0030*20-.. 53, 55, 66 225/45R16 K2b KOV V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50-77 195/55R16 0A1 A02 A04
Stepway 50-77 205/50R16 A05 A06 A08
SD/SR 50-77 225/45R16 A09 A12 A16
e2*2001/116* A21 Flh KMV
0314*00-61; V16 S02
0323*00-29
Dacia Sandero 55, 66 205/55R16 0A1 A02 A04
Stepway (II) A05 A06 A08
SD/SR (5SD../5SR..) A09 A12 A16
e2*2001/116* A21 A58 Flh
0314*58-.., 0323*29-.. KMV S02
Nissan Micra 48-81 195/45R16 K1c K2c K42 0A1 A02 A04
K12 48-81 205/45R16 K1c K25 K2c K42 K44 A05 A06 A08
e11*2001/116*0195*. 48-81 215/40R16 G66 K1c K25 K2c K42 A09 A12 A16
A21 Cbo Flh
V16 S01
Nissan Note 50-85 195/50R16 A12 K1c K2b 0A1 A02 A04
E11 50-85 195/55R16 A12 K1c K2b A05 A06 A08
e11*2001/116*0268*. 50-85 205/50R16 A12 K1c K2b A09 A16 A21
50-85 215/45R16 A12 K1c K2b S01
50-85 225/45R16 A12 K1c K2b
Nissan Note 59, 66, 72 195/50R16 0A1 A02 A04
E12 59, 66, 72 195/55R16 A05 A06 A08
e11*2007/46*0753*.. 59, 66, 72 205/50R16 K1c K2b A09 A12 A16
59, 66, 72 215/45R16 K1a K2b A21 A58 V16
59, 66, 72 225/45R16 K1c K2b S03
Renault Captur 66 195/60R16 A90 R37 0A1 A02 A04
R 66 195/65R16 A12 R37 A05 A06 A08
e2*2001/116* 66, 88 205/55R16 A12 A09 A16 A21
0327*52-.. 66, 88 205/60R16 A12 A58 S02
66, 88 215/55R16 A12
Renault Clio (II) 120,124 195/45R16 K23 K42 K46 K66 0A1 A02 A04
B 40 195/45R16 G01 K23 K2b K42 K46 K66 L02 A05 A06 A08
e2*93/81*0126*.. 42-79 195/45R16 K23 K2b K42 K46 K66 L02 A09 A12 A16
e2*98/14*0126*.. A21 B02 B03
S01
Renault Clio (III) 48-102 195/50R16 K1a K1b 0A1 A02 A04
R 48-102 205/45R16 A05 A06 A08
e2*2001/116*0327*..; 48-102 205/50R16 G77 K1c K2b A09 A12 A16
e2*2007/46*0008*.. 48-102 215/45R16 K1a K1b A21 Car Flh
R1S RC3 S01
Renault Clio (III) 48-102 195/50R16 A12 0A1 A02 A04
R 48-102 205/45R16 A12 A05 A06 A08
e2*2001/116*0327*..; 48-102 215/45R16 A12 A09 A16 A21
e2*2007/46*0008*.. Car Flh R1B
RC3 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Clio (IV) 53-88 195/50R16 A12 K6j 0A1 A02 A04
R 53-88 195/55R16 A12 K6j A05 A06 A08
e2*2001/116* 53-88 205/50R16 A12 K2b K6g K6j K8h A09 A16 A21
0327*46-..; 53-88 215/45R16 A12 K6j A58 Car Flh
e2*2007/46*0008*16-.. 53-88 225/45R16 A12 K2b K6g K6j K8h RC4 S02
Renault Laguna 61,3-102 205/45R16 K1a T87 X21 0A1 A02 A04
B56 61,3-102 205/50R16 K1a K42 X19 A05 A06 A08
G638, 61,3-102 205/55R16 K1a K42 K56 X11 A09 A12 A16
e2*93/81*0012*.., 61,3-102 225/45R16 K1c K2b K2c K41 K42 K56 X19 A21 B02 V16
e2*98/14*0012*.. 61,3-102 225/50R16 K2c K42 K56 R03 X11 S01
Renault Laguna 61,3-102 205/50R16 K42 T87 T91 X19 0A1 A02 A04
K56 61,3-102 205/55R16 K42 K56 X11 A05 A06 A08
e2*93/81*0011*.., 61,3-102 225/45R16 K2b K2c K41 K42 K56 T89 X19 A09 A12 A16
e2*98/14*0011*.. 61,3-102 225/50R16 K2c K42 K56 R03 X11 A21 B02 K1a
V16 S01
Renault Megane 60-120 205/55R16 A33 K1b K2b 0A1 A02 A04
M 60-120 225/50R16 A12 K1c K2b A05 A06 A08
e2*98/14*0272*.. 60-96 195/60R16 A13 R37 A09 A16 A21
B03 Flh V16
S01
Renault Megane 59-85 195/50R16 K1a K46 K56 T83 0A1 A02 A04
Break 59-85 205/45R16 K1a K2b K46 K56 T83 A05 A06 A08
KA A09 A12 A16
e2*98/14*0192*.. A21 B02 X24
S01
Renault Megane 47-70 195/50R16 K46 K56 T83 0A1 A02 A04
Break 47-70 205/45R16 K1a K2b K46 K56 T83 A05 A06 A08
KA A09 A12 A16
e2*98/14*0192*.. A21 B02 L02
X23 S01
Renault Megane 76-120 205/55R16 A33 0A1 A02 A04
Cabrio 76-120 225/50R16 A12 K1a K2b A05 A06 A08
M 76-96 195/60R16 A13 R37 A09 A16 A21
e2*98/14*0272*.. B03 Cbo Cpe
- Cabrio/Coupé V16 S01
Renault Megane 60-96 195/60R16 A13 R37 0A1 A02 A04
Grandtour 60-99 205/55R16 A33 A05 A06 A08
M 60-99 225/50R16 A12 K1a K1b K29 K2b A09 A16 A21
e2*98/14*0272*.. B03 Car V16
S01
Renault Megane 60-96 195/60R16 A13 R37 0A1 A02 A04
Stufenheck 60-99 205/55R16 A33 A05 A06 A08
M 60-99 225/50R16 A12 K1a K1b K2b A09 A16 A21
e2*98/14*0272*.. B03 Sth V16
S01
Renault Modus 48-82 195/45R16 T80 T84 0A1 A02 A04
P 48-82 195/50R16 K1a K1b K2b K44 K46 A05 A06 A08
e2*2001/116*0319*..; 48-82 205/45R16 A09 A12 A16
e2*2007/46*0007*.. 48-82 205/50R16 G77 K1a K1b K2b K44 K46 K56 A21 A60 S01
48-82 215/45R16 K1a K1b K2b K44 K46 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Safrane 65-101 205/50R16 T86 T87 T91 0A1 A02 A04
B54 65-101 225/45R16 K42 K44 T89 A05 A06 A08
G199, A09 A12 A16
e2*93/81*0063*.., A21 B02 K45
e2*98/14*0063*.. V16 S01
Renault Scenic II 60-120 205/55R16 A13 R37 T91 T94 0A1 A02 A04
JM 60-120 215/55R16 A12 T91 T93 A05 A06 A08
e2*2001/116*0274*.. 60-120 225/50R16 A12 K29 T92 T93 A09 A16 A21
60-120 235/50R16 A12 K29 K2b LK6 A60 B03 V16
74-120 205/60R16 A13 R09 T91 T92 S01
74-120 225/55R16 A12 K29 X71
Renault Scénic 55-66 205/45R16 T87 0A1 A02 A04
JA 55-66 205/50R16 K1a K2c K42 K56 L02 A05 A06 A08
e2*93/81*0068*.., 55-66 225/45R16 K1a K2c K42 K56 L02 A09 A12 A16
e2*98/14*0068*.. A21 B02 V16
X04 S01
Renault Scénic 44-103 205/50R16 K1c K2c K42 K56 0A1 A02 A04
JA 44-103 225/45R16 K1c K2c K42 K56 A05 A06 A08
e2*93/81*0068*.., A09 A12 A16
e2*98/14*0068*.. A21 B02 L02
V16 X05 S01
Renault ZOE 43 (65) 195/50R16 T88 0A1 A02 A04
AG 43 (65) 195/55R16 A05 A06 A08
e2*2007/46*0251*.. 43 (65) 205/50R16 K2b A09 A12 A16
(22 kWh-Batterie) 43 (65) 215/45R16 T90 A21 A58 Flh
S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH

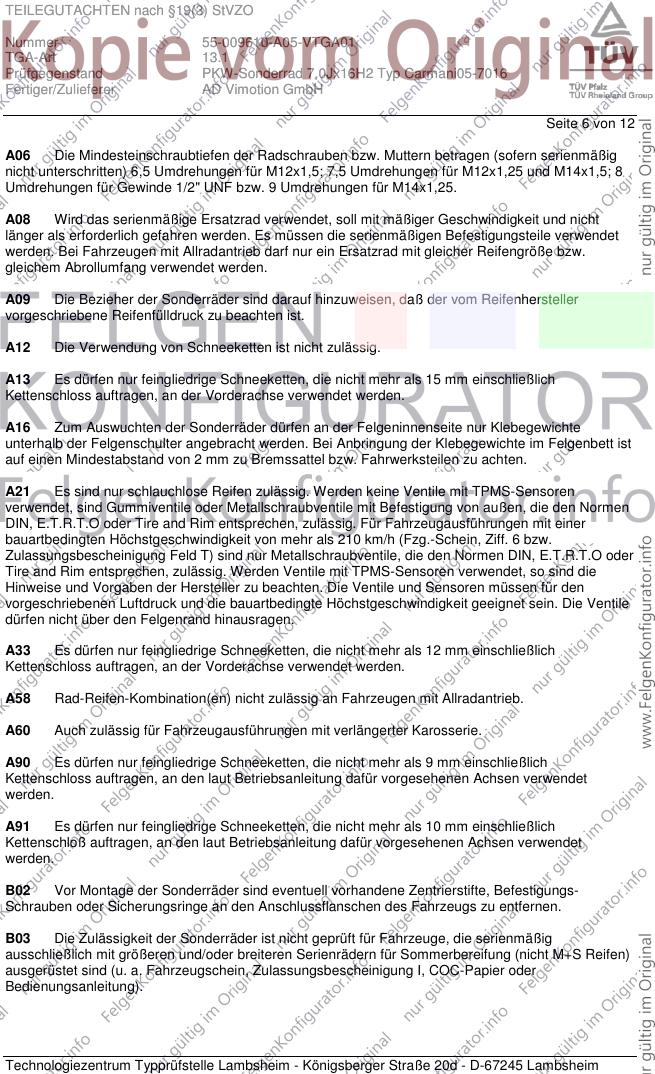

Seite 6 von 12
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 7 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH

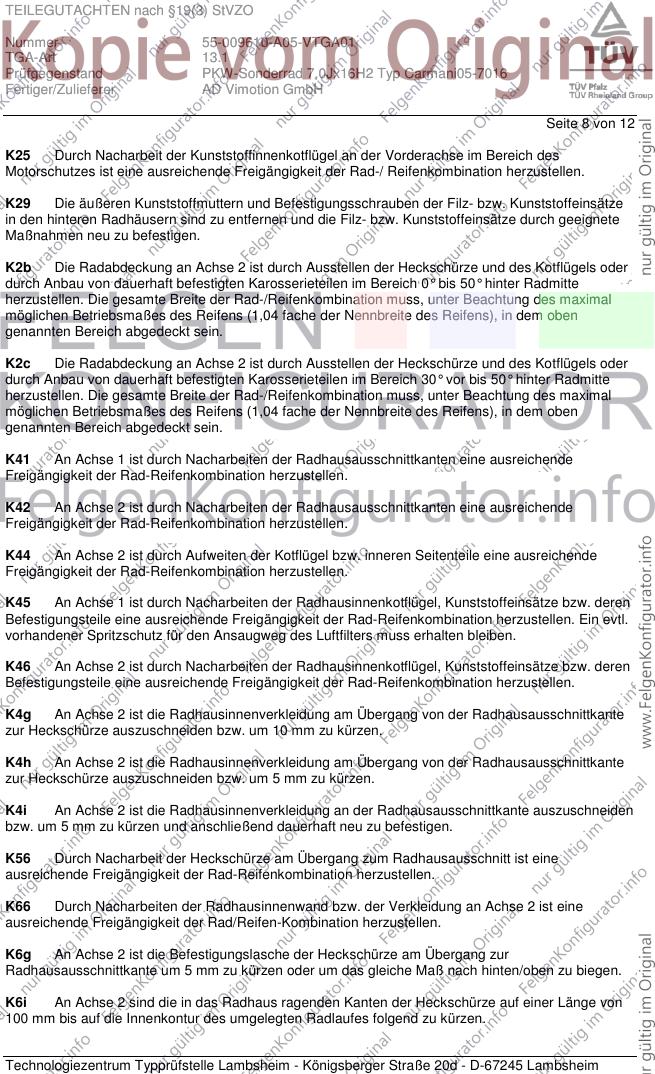

Seite 8 von 12
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH

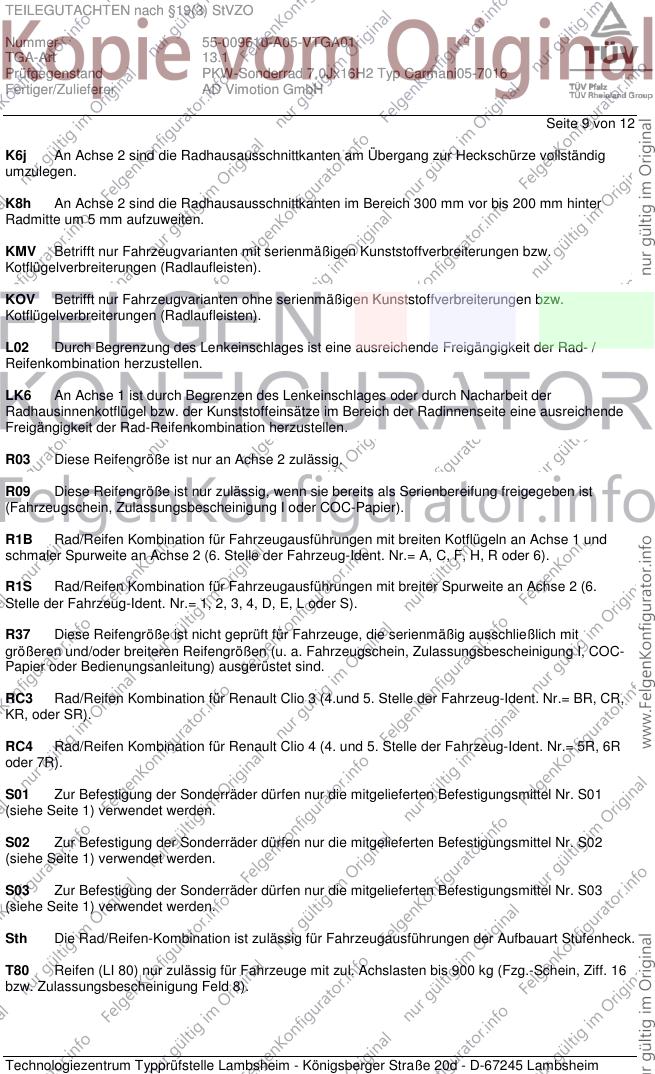

Seite 9 von 12
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH

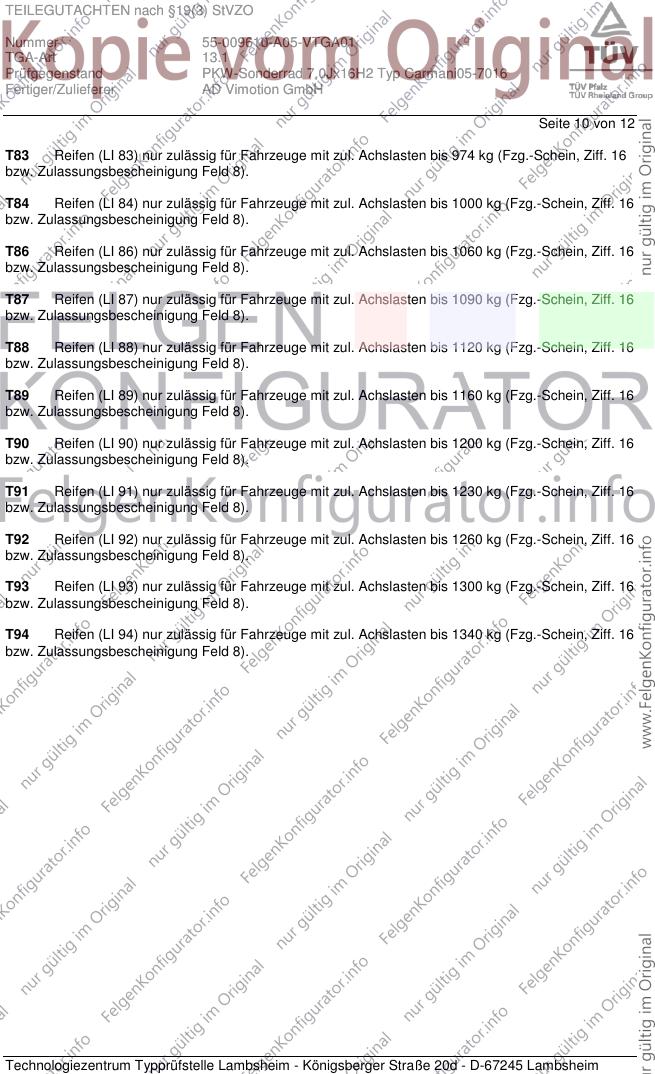

Seite 10 von 12
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 11 von 12
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X21 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X71 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15 oder 205/55R16 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-009610-A05-VTGA01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Fertiger/Zulieferer AD Vimotion GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Bramstedt beim Prüflabor SÜD GmbH (Nr. 2010-
FG-PSA-0007_E4) im Januar 2010 durchgeführt. Die Verwendungsprüfung fand am 3. März 2014 in
Lambsheim statt.
Hinweise zum Sonderrad
Die Festigkeitsprüfung wurde vom Prüflabor Süd GmbH unter der Nummer 2010-FG-PSA-0007_E4
durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. März 2014
Schmidt 00207196.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
