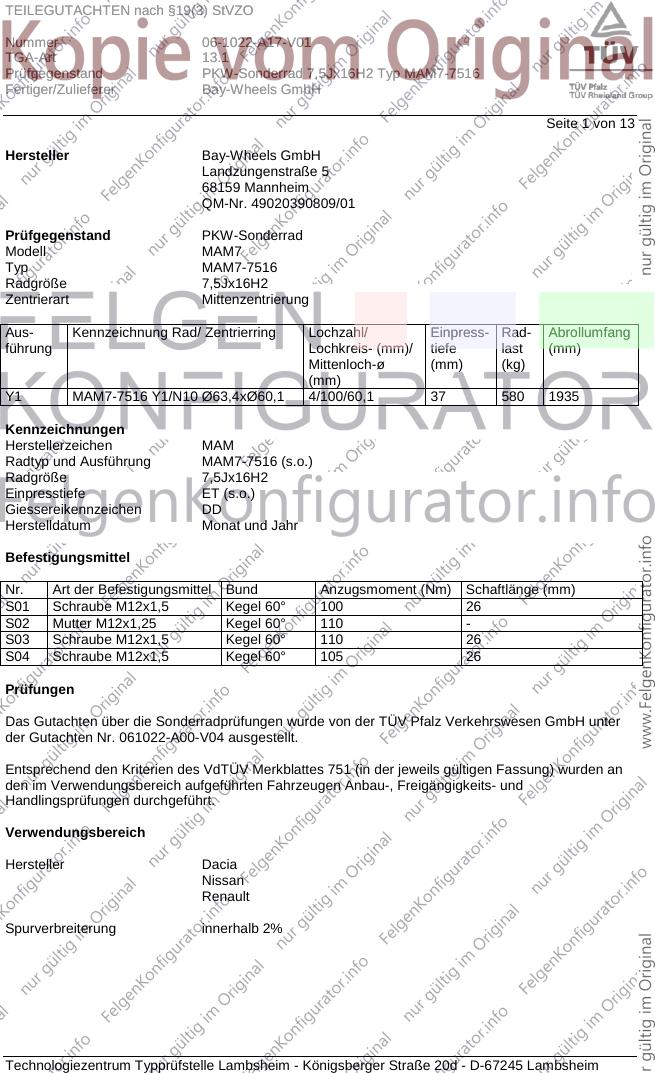

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 13
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM7
Typ MAM7-7516
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y1 MAM7-7516 Y1/N10 Ø63,4xØ60,1 4/100/60,1 37 580 1935
Kennzeichnungen
Herstellerzeichen MAM
Radtyp und Ausführung MAM7-7516 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen DD
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 26
S02 Mutter M12x1,25 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 110 26
S04 Schraube M12x1,5 Kegel 60° 105 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 061022-A00-V04 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Dokker 55-85 195/55R16 K2b K4h K6g K6i K8h R70 T87 T91 0A1 A02 A04
SD (OSD..) 116 A05 A06 A08
e2*2001/116* 55-85 215/45R16 K2b K4h K6g K6i K8h T86 T90 116 A09 A12 A14
0314*55-..; A22 A58 S03
e2*2007/46*0030*16-..
Dacia Lodgy 59-85 195/55R16 K4g K6g K6i R70 T87 T91 0A1 A02 A04
SD (JSD..) 59-85 205/50R16 K4g K6g K6i T87 T91 A05 A06 A08
e2*2001/116* 59-85 215/45R16 K4g K6g K6i T86 T90 A09 A12 A14
0314*49-.. 59-85 225/45R16 K1a K2b K4g K6h K6i K8h A22 A58 V16
S03
Dacia Logan 50-65 195/55R16 K4i K6g R70 T91 116 0A1 A02 A04
FSD/USD, SD/SR 50-65 205/50R16 K2b K4i K6g K6i K8f T91 116 A05 A06 A08
N386; 50-65 215/45R16 K4i K6g T90 116 A09 A12 A14
e2*2007/46*0030*..; 50-65 225/45R16 K2b K4i K6g K6i K8f 116 A22 A58 V16
e2*2007/46*0013*.. S04
- Pick-Up
- geschl. Kasten
Dacia Logan 50-77 195/50R16 K17 R70 0A1 A02 A04
SD/SR 50-77 195/55R16 K17 R70 A05 A06 A08
e2*2001/116* 50-77 205/50R16 K17 K1a K1b K2b K41 K44 K56 A09 A12 A14
0314*00-61; 50-77 215/45R16 K17 A22 Sth V16
0323*00-29; 50-77 215/50R16 K17 K1a K1b K2b K41 K44 K56 S04
e2*2007/46*0030*..; 50-77 225/45R16 K17 K1a K1b K2b K41 K44 K56
e2*2007/46*0013*..
Dacia Logan MCV 50-77 195/50R16 K2b K44 K56 R70 T88 0A1 A02 A04
SD/SR 50-77 195/55R16 K2b K44 K56 R70 A05 A06 A08
e2*2001/116* 50-77 205/50R16 K2b K44 K56 A09 A12 A14
0314*00-61; 50-77 215/50R16 K17 K1a K1b K2b K44 K56 A22 Car V16
0323*00-29; 50-77 225/45R16 K1b K2b K44 K56 S04
e2*2007/46*0030*..;
e2*2007/46*0013*..
- Kombi
Dacia Logan MCV (II) 53, 55, 66 205/50R16 K1a K1b 0A1 A02 A04
SD/SR (7SD/7SR..) 53, 55, 66 215/45R16 K1b A05 A06 A08
e2*2001/116* 53, 55, 66 225/45R16 K1a K1b A09 A12 A14
0314*64-.., 0323*31-.. A22 A58 Car
- Kombi V16 S04
Dacia Sandero 50-77 195/50R16 K1a K1b K2b 0A1 A02 A04
SD/SR 50-77 195/55R16 K1a K1b K2b A05 A06 A08
e2*2001/116* 50-77 205/50R16 K1a K1b K2b A09 A12 A14
0314*00-61; 50-77 215/45R16 K1a K1b K2b A22 Flh V16
0323*00-29; 50-77 225/45R16 K1a K1b K2b S04
e2*2007/46*0013*..;
e2*2007/46*0030*..
Dacia Sandero (II) 53, 55, 66 205/50R16 K1b K2b 0A1 A02 A04
SD/SR (5SD../5SR..) 53, 55, 66 215/45R16 K2b A05 A06 A08
e2*2001/116* 53, 55, 66 225/45R16 K1b K2b A09 A12 A14
0314*58-..;0323*29-..; A22 A58 Flh
e2*2007/46*0030*20-.. KOV V16 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50-77 195/55R16 R70 0A1 A02 A04
Stepway 50-77 205/50R16 A05 A06 A08
SD/SR 50-77 225/45R16 A09 A12 A14
e2*2001/116* A22 Flh KMV
0314*00-61; V16 S04
0323*00-29
Dacia Sandero 55, 66 205/55R16 0A1 A02 A04
Stepway (II) A05 A06 A08
SD/SR (5SD../5SR..) A09 A12 A14
e2*2001/116* A22 A58 Flh
0314*58-.., 0323*29-.. KMV S04
Nissan Micra 48-81 195/45R16 K1c K2c K42 0A1 A02 A04
K12 48-81 205/45R16 K1c K25 K2c K42 K44 A05 A06 A08
e11*2001/116*0195*. 48-81 215/40R16 G66 K1c K2c K42 K44 A09 A12 A14
A22 Cbo Flh
V16 S01
Nissan Note 50-85 195/50R16 K1c K2b R70 0A1 A02 A04
E11 50-85 195/55R16 K1c K2b R70 A05 A06 A08
e11*2001/116*0268*. 50-85 205/50R16 K1c K2b A09 A12 A14
50-85 215/45R16 K1c K2b A22 S01
50-85 225/45R16 K1c K2b
Nissan Note 59, 66, 72 195/55R16 K1c K2b R70 0A1 A02 A04
E12 59, 66, 72 205/50R16 K1c K2b A05 A06 A08
e11*2007/46*0753*.. 59, 66, 72 215/45R16 K1c K2b A09 A12 A14
59, 66, 72 225/45R16 K1c K2b K3s A22 A58 V16
S02
Renault Captur 66, 88 205/55R16 0A1 A02 A04
R 66, 88 205/60R16 A05 A06 A08
e2*2001/116* 66, 88 215/55R16 A09 A12 A14
0327*52-.. A22 A58 S04
Renault Clio (II) 120,124 195/45R16 0A1 A02 A04
B 40 195/45R16 G01 K2b L02 A05 A06 A08
e2*93/81*0126*.. 42-79 195/45R16 K2b L02 A09 A12 A14
e2*98/14*0126*.. A22 K23 K42
K46 K56 K66
S01
Renault Clio (III) 48-102 195/50R16 K1c K2b R70 0A1 A02 A04
R 48-102 205/45R16 K1a K1b A05 A06 A08
e2*2001/116*0327*..; 48-102 205/50R16 G77 K1c K2b A09 A12 A14
e2*2007/46*0008*.. 48-102 215/45R16 K1c K2b A22 Car Flh
48-102 225/45R16 K1c K2b R1S RC3 S01
Renault Clio (III) 48-102 195/50R16 R70 0A1 A02 A04
R 48-102 205/45R16 A05 A06 A08
e2*2001/116*0327*..; 48-102 215/45R16 A09 A12 A14
e2*2007/46*0008*.. A22 Car Flh
R1B RC3 S01
Renault Clio (IV) 53-88 195/50R16 K2b K6g K6j K8h R70 0A1 A02 A04
R 53-88 195/55R16 K2b K6g K6j K8h R70 A05 A06 A08
e2*2001/116* 53-88 205/50R16 K1a K2c K5a K6h K6j K8m A09 A12 A14
0327*46-..; 53-88 215/45R16 K2b K6g K6j K8h A22 A58 Car
e2*2007/46*0008*16-.. 53-88 225/45R16 K1a K2c K5a K6h K6j K8m Flh RC4 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Laguna 61,3-102 205/45R16 K1a K2b K41 T84 T87 X21 116 0A1 A02 A04
B56 61,3-102 205/50R16 K1a K2b K41 K42 T87 X19 116 A05 A06 A08
G638, 61,3-102 205/55R16 K1a K2b K41 K42 K56 X11 116 A09 A12 A14
e2*93/81*0012*.., 61,3-102 225/40R16 K1c K2c K41 K42 K56 T85 X21 116 A22 V16 S01
e2*98/14*0012*.. 61,3-102 225/45R16 K1c K2c K41 K42 K56 X19 116
61,3-102 225/50R16 K2c K42 K56 R03 X11 116
Renault Laguna 61,3-102 205/50R16 K1a K2b K41 K42 T87 X19 116 0A1 A02 A04
K56 61,3-102 205/55R16 K1a K2b K41 K42 K45 K56 T89 T91 A05 A06 A08
e2*93/81*0011*.., X11 116 A09 A12 A14
e2*98/14*0011*.. 61,3-102 225/45R16 K1c K2c K41 K42 K56 T89 X19 116 A22 V16 S01
61,3-102 225/50R16 K2c K42 K56 R03 X11 116
Renault Megane 108 195/50R16 R70 X23 0A1 A02 A04
BA 47-83,5 195/45R16 K42 T84 X23 A05 A06 A08
e2*93/81*0010*.. 59-85 195/45R16 K1a K42 T80 T84 X24 A09 A12 A14
e2*98/14*0010*.. A22 B02 K46
S01
Renault Megane 60-120 205/55R16 A30 K1c K2b 0A1 A02 A04
M 60-120 225/50R16 A12 K1c K2b K44 K56 A05 A06 A08
e2*98/14*0272*.. 60-96 195/60R16 A33 R37 R70 A09 A14 A22
B03 Flh V16
S01
Renault Megane 47-70 195/50R16 R70 T83 0A1 A02 A04
Break 47-70 205/45R16 K1a K2b T83 A05 A06 A08
KA A09 A12 A14
e2*98/14*0192*.. A22 B02 K42
K46 K56 L02
X23 S01
Renault Megane 59-85 195/50R16 R70 T83 0A1 A02 A04
Break 59-85 205/45R16 K2b T83 A05 A06 A08
KA A09 A12 A14
e2*98/14*0192*.. A22 B02 K1a
K42 K46 K56
X24 S01
Renault Megane 101-108 195/50R16 R09 R70 0A1 A02 A04
Cabrio 66-84 195/45R16 T80 T84 X23 A05 A06 A08
EA 72-84 195/45R16 K1a T80 T84 X24 A09 A12 A14
e2*93/81*0103*.. A22 B02 S01
e2*98/14*0103*..
Renault Megane 76-120 205/55R16 A30 0A1 A02 A04
Cabrio 76-120 225/50R16 A12 K1c K2b K42 K44 A05 A06 A08
M 76-96 195/60R16 A33 R37 R70 A09 A14 A22
e2*98/14*0272*.. B03 Cbo Cpe
- Cabrio/Coupé V16 S01
Renault Megane 47-83,5 195/45R16 T80 T84 X23 0A1 A02 A04
Classic 59-85 195/45R16 K1a T80 T84 X24 A05 A06 A08
LA A09 A12 A14
e2*93/81*0072*.., A22 B02 K46
e2*98/14*0072*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 101-108 195/50R16 R09 R70 X23 0A1 A02 A04
Coupé 66-84 195/45R16 K42 T80 T84 X23 A05 A06 A08
DA 72-84 195/45R16 K1a K42 T80 T84 X24 A09 A12 A14
e2*93/81*0009*.. A22 K46 S01
e2*98/14*0009*..
Renault Megane 60-96 195/60R16 A33 R37 R70 0A1 A02 A04
Grandtour 60-99 205/55R16 A30 K29 A05 A06 A08
M 60-99 225/50R16 A12 K1c K29 K2b K44 A09 A14 A22
e2*98/14*0272*.. B03 Car V16
S01
Renault Megane 60-96 195/60R16 A33 R37 R70 0A1 A02 A04
Stufenheck 60-99 205/55R16 A30 A05 A06 A08
M 60-99 225/50R16 A12 K1c K2b K44 A09 A14 A22
e2*98/14*0272*.. B03 Sth V16
S01
Renault Modus 48-82 195/45R16 K1a K1b K2b K44 K46 T80 T84 0A1 A02 A04
P 48-82 195/50R16 K1a K1b K2b K44 K46 K56 R70 A05 A06 A08
e2*2001/116*0319*..; 48-82 205/45R16 K1a K1b K2b K44 K46 K56 A09 A12 A14
e2*2007/46*0007*.. 48-82 205/50R16 G77 K1c K2b K44 K46 K56 A22 A60 S01
48-82 215/45R16 K1a K1b K2b K44 K46 K56
Renault Safrane 65-101 205/55R16 G46 K1c T88 T89 T91 116 0A1 A02 A04
B54 65-101 225/45R16 K1c T89 116 A05 A06 A08
G199, A09 A12 A14
e2*93/81*0063*.., A22 B02 K42
e2*98/14*0063*.. K44 K45 S01
Renault Scenic II 60-120 205/55R16 A30 R37 T91 T94 116 0A1 A02 A04
JM 60-120 215/55R16 A12 K29 T91 T93 115 A05 A06 A08
e2*2001/116*0274*.. 60-120 225/50R16 A12 K29 K2b LK6 T92 T93 116 A09 A14 A22
60-120 235/50R16 A12 K1c K29 K2b LK6 115 A60 B03 V16
74-120 205/60R16 A30 R09 T91 T92 113 S01
Renault Scénic 55-66 205/45R16 T84 0A1 A02 A04
JA 55-66 205/50R16 K1a K42 L02 A05 A06 A08
e2*93/81*0068*.., A09 A12 A14
e2*98/14*0068*.. A22 B02 X04
S01
Renault Scénic 44-103 205/50R16 K1c K2c K42 L02 0A1 A02 A04
JA 44-103 225/45R16 K1c K2c K42 L02 A05 A06 A08
e2*93/81*0068*.., A09 A12 A14
e2*98/14*0068*.. A22 B02 X05
S01
Renault ZOE 43 (65) 195/55R16 K2b R70 0A1 A02 A04
AG 43 (65) 205/50R16 K1a K2b K6i K8h A05 A06 A08
e2*2007/46*0251*.. 43 (65) 215/45R16 K2b T90 A09 A12 A14
(22 kWh-Batterie) A22 A58 Flh
S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

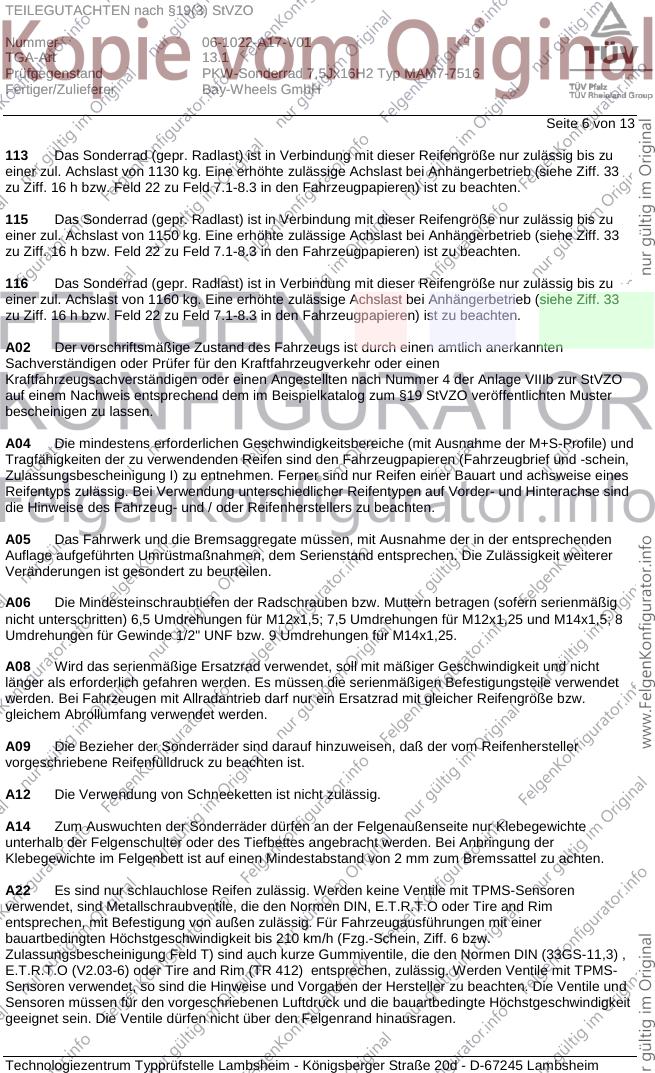

Seite 6 von 13
113 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1130 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
115 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1150 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

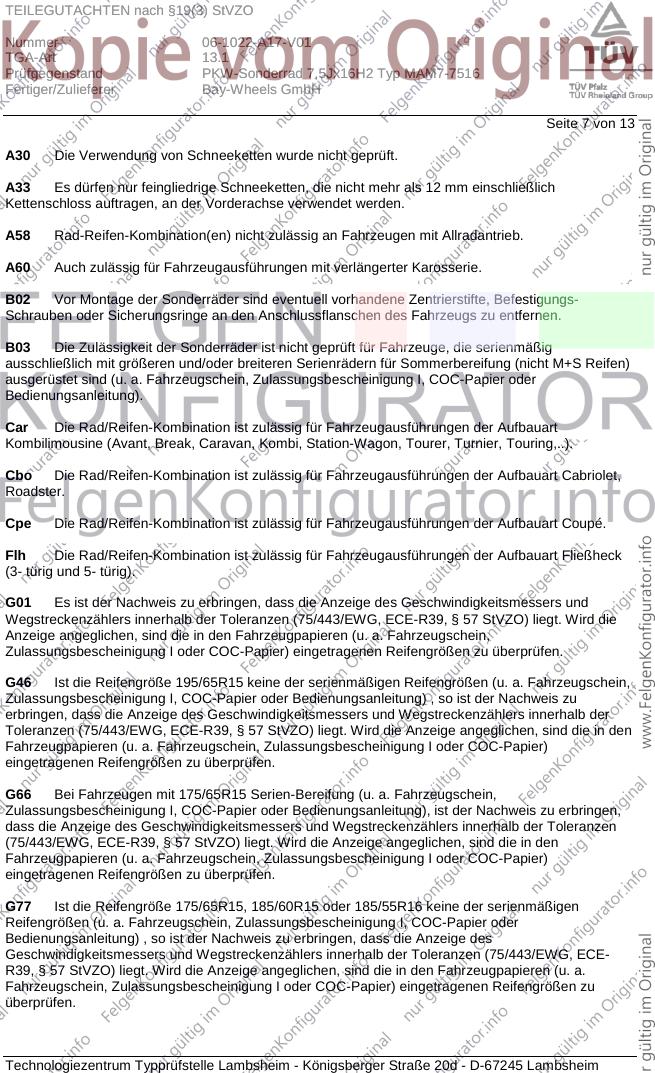

Seite 7 von 13
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G66 Bei Fahrzeugen mit 175/65R15 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G77 Ist die Reifengröße 175/65R15, 185/60R15 oder 185/55R16 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

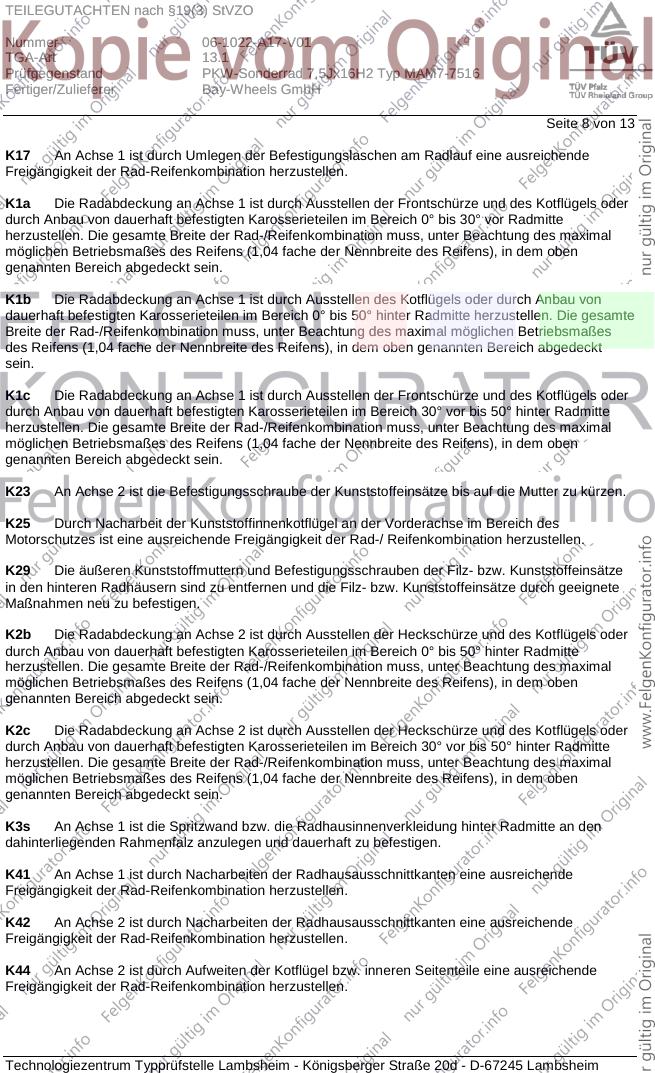

Seite 8 von 13
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K23 An Achse 2 ist die Befestigungsschraube der Kunststoffeinsätze bis auf die Mutter zu kürzen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

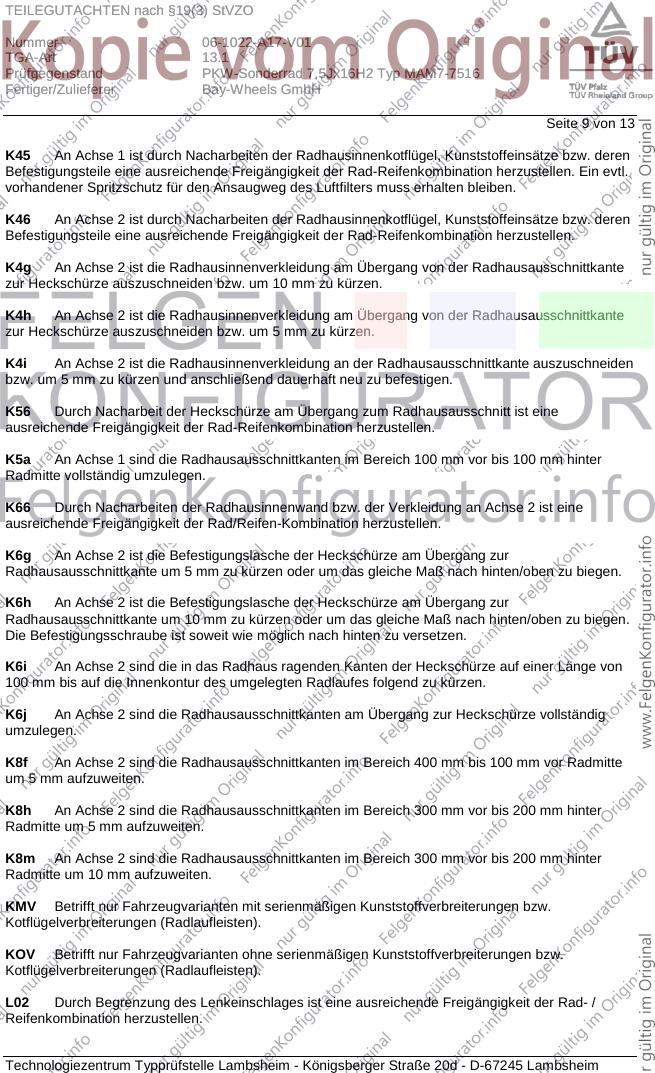

Seite 9 von 13
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

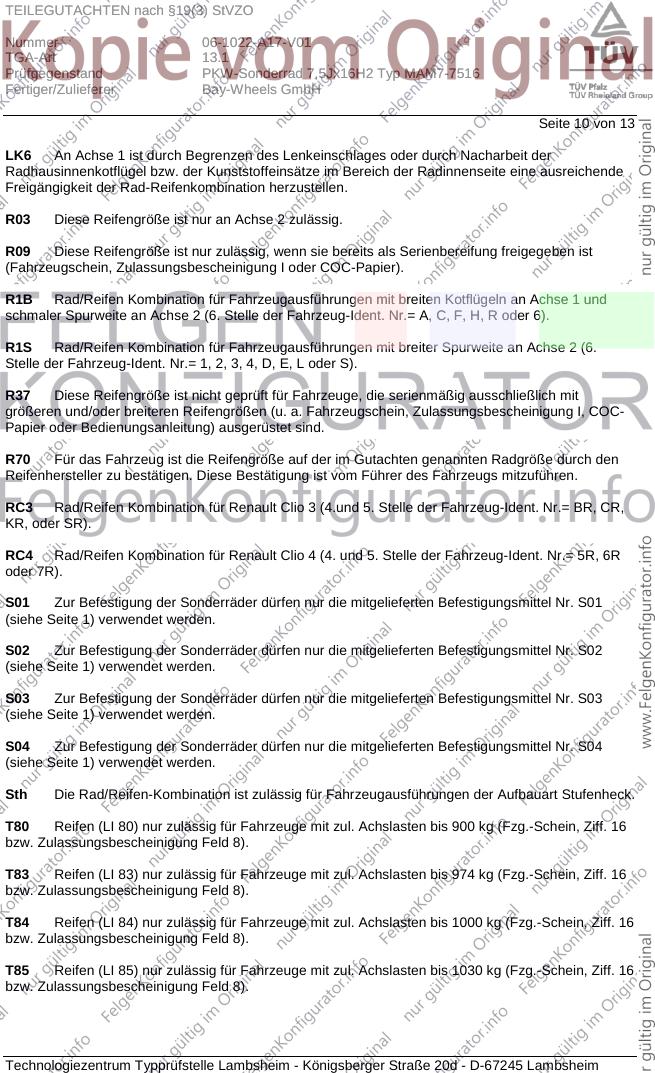

Seite 10 von 13
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R1B Rad/Reifen Kombination für Fahrzeugausführungen mit breiten Kotflügeln an Achse 1 und
schmaler Spurweite an Achse 2 (6. Stelle der Fahrzeug-Ident. Nr.= A, C, F, H, R oder 6).
R1S Rad/Reifen Kombination für Fahrzeugausführungen mit breiter Spurweite an Achse 2 (6.
Stelle der Fahrzeug-Ident. Nr.= 1, 2, 3, 4, D, E, L oder S).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RC3 Rad/Reifen Kombination für Renault Clio 3 (4.und 5. Stelle der Fahrzeug-Ident. Nr.= BR, CR,
KR, oder SR).
RC4 Rad/Reifen Kombination für Renault Clio 4 (4. und 5. Stelle der Fahrzeug-Ident. Nr.= 5R, 6R
oder 7R).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

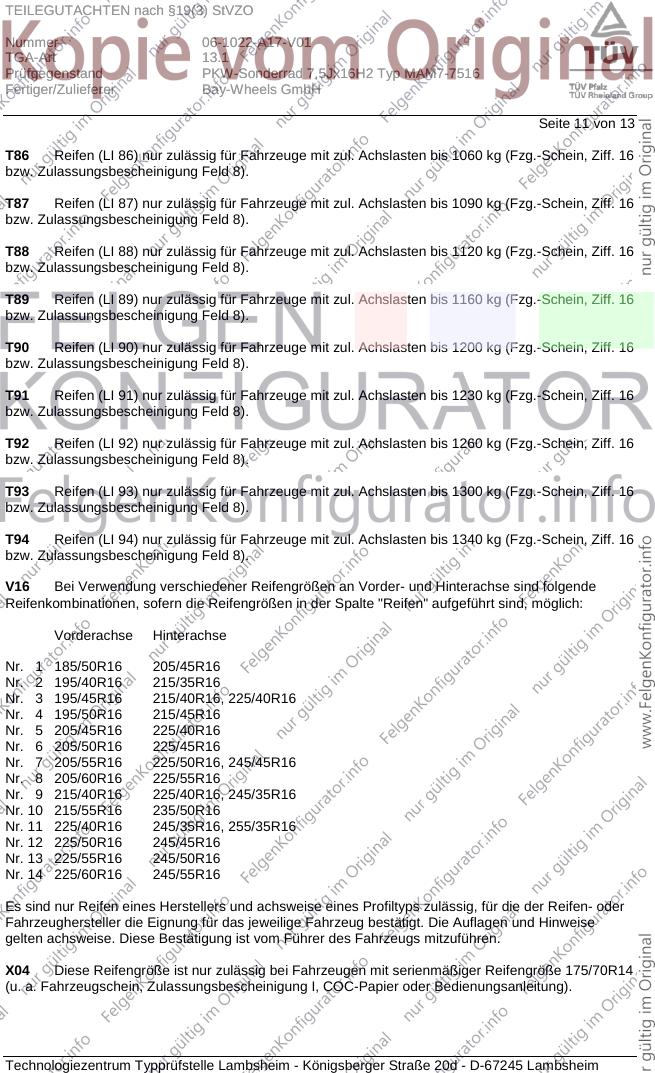

Seite 11 von 13
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH

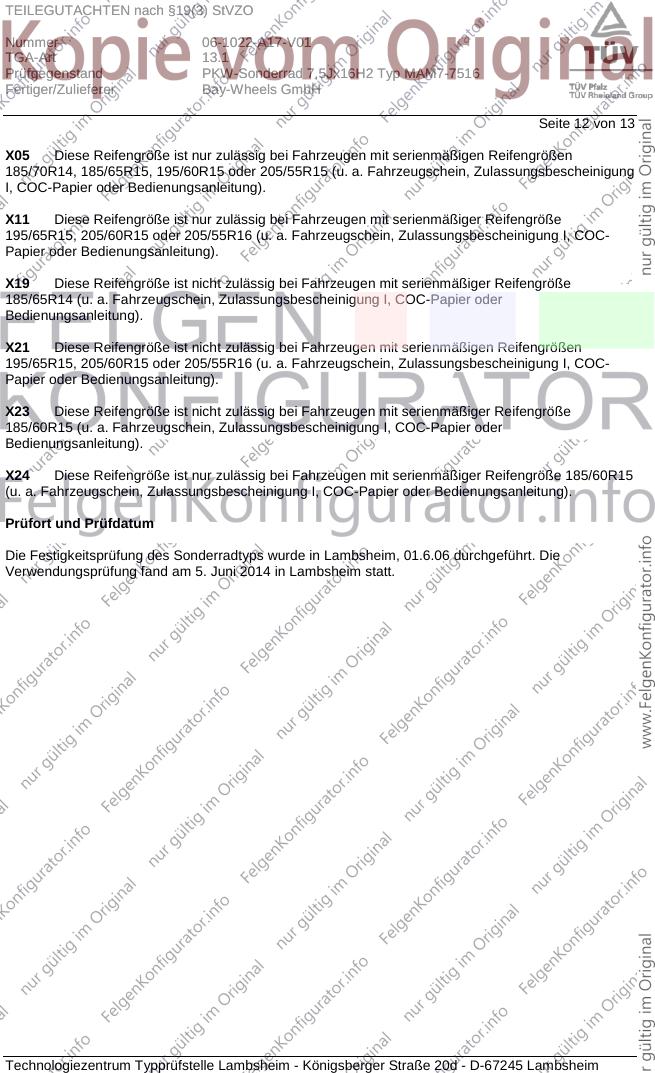

Seite 12 von 13
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X11 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X19 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/65R14 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X21 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
195/65R15, 205/60R15 oder 205/55R16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, 01.6.06 durchgeführt. Die
Verwendungsprüfung fand am 5. Juni 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A17-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Juni 2014
Tufan 00212408.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
