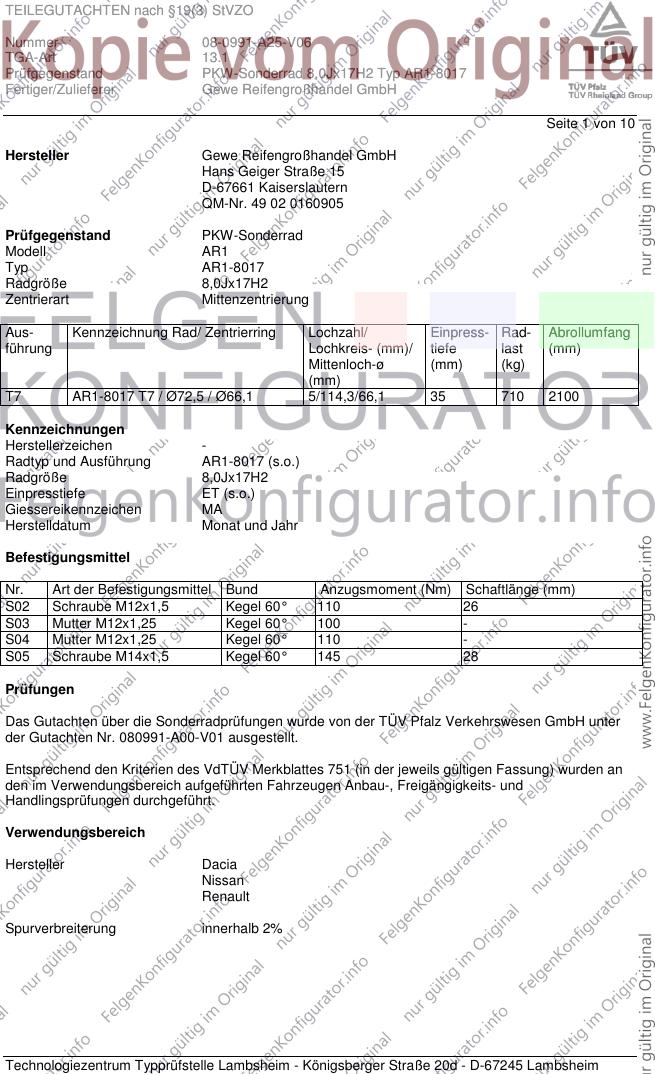

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 10
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
T7 AR1-8017 T7 / Ø72,5 / Ø66,1 5/114,3/66,1 35 710 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung AR1-8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 110 -
S05 Schraube M14x1,5 Kegel 60° 145 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080991-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Nissan
Renault
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Duster 2WD 63-92 225/55R17 K1c K2a K2b 0A1 A02 A04
SD/SR 63-92 235/50R17 K1c K2c A05 A06 A08
e2*2001/116*0314*..; 63-92 235/55R17 K1c K2c K3s A09 A12 A16
e2*2001/116*0323*..; A21 A58 KOV
e2*2007/46*0013*..; S02
e2*2007/46*0030*..
Dacia Duster 4WD 66-81 225/55R17 K1c K2a K2b 0A1 A02 A04
SD/SR 66-81 235/50R17 K1c K2c K8a A05 A06 A08
e2*2001/116*0314*..; 66-81 235/55R17 K1c K2c K3s K8a A09 A12 A16
e2*2001/116*0323*..; A21 A56 KOV
e2*2007/46*0013*..; S02
e2*2007/46*0030*..
Nissan Almera Tino 78 205/50R17 G46 K1c K2b K42 R70 0A1 A02 A04
V10 78 225/45R17 G46 K1c K2b K42 A05 A06 A08
e9*98/14*0035*.. 78-100 205/45R17 K1b K2b K42 R70 T84 T88 A09 A12 A16
78-100 215/45R17 K1c K2b K42 A21 V17 S03
78-100 235/40R17 K1c K2b K42
78-100 245/40R17 K2b K42 K44 R03
82-100 205/50R17 K1c K2b K42 R70
82-100 225/45R17 K1c K2b K42
Nissan Juke 2WD 69-147 215/55R17 K1c K2b R70 0A1 A02 A04
F15 69-147 225/50R17 K1c K2b K8c A05 A06 A08
e11*2007/46*0132*..; 69-147 245/45R17 K1c K2b K8c A09 A12 A16
e3*2007/46*0162*.. A21 A58 S04
Nissan Juke 4WD 140, 147 215/55R17 K1c K2b R70 0A1 A02 A04
F15 140, 147 225/50R17 K1c K2b A05 A06 A08
e11*2007/46*0132*.. 140, 147 235/50R17 K1c K2c A09 A12 A16
140, 147 245/45R17 K1c K2b A21 A56 S04
140, 147 255/45R17 K1c K2c
Nissan Maxima 103-142 205/50R17 K42 R70 0A1 A02 A04
A32 103-142 215/50R17 K1a K42 R70 A05 A06 A08
e1*93/81*0011*.. 103-142 225/45R17 K1a K41 K42 A09 A12 A16
103-142 235/45R17 K1c K41 K42 K45 L02 A21 S03
Nissan Maxima QX 103-147 215/50R17 K42 K45 K56 L02 R70 0A1 A02 A04
A33 103-147 225/45R17 K42 K45 K56 A05 A06 A08
e1*98/14*0136*.. 103-147 235/45R17 K42 K45 K56 L02 A09 A12 A16
103-147 245/40R17 K42 K56 R03 A21 V17 S03
103-147 245/45R17 K42 K56 R03
Nissan Primera 80-103 205/50R17 R37 R70 0A1 A02 A04
P12 80-103 215/50R17 K2b R70 A05 A06 A08
e11*98/14*0183*.. 80-103 225/45R17 K2b A09 A12 A16
80-103 235/45R17 K1c K2b K56 A21 Car Lim
80-103 245/40R17 K1c K2c K44 K56 V17 S03
80-103 245/45R17 K1c K2c K44 K45 K56
Nissan Qashqai, /+2 76-108 215/60R17 R70 0A1 A02 A04
J10 76-108 225/55R17 K2b A05 A06 A08
e11*2001/116*0295*. 76-108 235/55R17 K1a K1b K2b K42 K46 A09 A12 A16
76-108 245/50R17 K1c K2c K42 K46 A21 A57 B16
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Nissan Serena 49-93 225/45R17 T90 T91 T93 T94 142 0A1 A02 A04
C23 A05 A06 A08
G201, A09 A12 A16
e9*93/81*0013*.. A21 F41 K41
S03
Nissan Serena 55-93 225/45R17 T90 T91 T93 T94 142 0A1 A02 A04
C23W A05 A06 A08
e9*95/54*0018*.. A09 A12 A16
A21 K41 Ni0
S03
Nissan X-Trail 84-121 225/55R17 0A1 A02 A04
T30 84-121 235/50R17 K1c K2c A05 A06 A08
e1*98/14*0166*.. 84-121 235/55R17 K1c K2c LK6 A09 A12 A16
84-121 245/50R17 K1c K2c LK6 A21 S04
Nissan X-Trail 104-127 215/60R17 K42 R37 R70 0A1 A02 A04
T31 104-127 225/55R17 K2b K42 A05 A06 A08
e1*2001/116*0432*.. 104-127 225/60R17 G03 K2b K42 A09 A12 A16
- incl. MJ 2011 104-127 235/55R17 K1a K1b K2a K2b K42 A21 S04
Renault Fluence 63-103 205/50R17 K2b K6g K8k R70 0A1 A02 A04
Z 63-103 205/55R17 K2b K6g K8k R70 A05 A06 A08
e2*2001/116*0373*..; 63-103 215/50R17 K2b K6g K8k R70 A09 A12 A16
e2*2007/46*0010*.. 63-103 225/45R17 K2b K6g K8k A21 Sth S02
- Limousine 63-103 235/45R17 K2b K6g K8k
Renault Laguna 81-131 215/55R17 K1c K2b R09 R70 0A1 A02 A04
T 81-173 215/50R17 K1c K2b R70 T90 T91 T93 A05 A06 A08
e2*2001/116*0363*..; 81-173 225/45R17 K1a K1b T90 T91 T93 A09 A12 A16
e2*2007/46*0012*.. 81-173 225/50R17 K1c K2b K56 A21 Car Flh
81-173 235/45R17 K1c K2b L06 V17 S05
81-173 245/45R17 K1c K2b K56
Renault Laguna 96-131 215/55R17 K1c R09 R70 0A1 A02 A04
Coupé 96-177 215/50R17 K1c R70 T91 T95 A05 A06 A08
T 96-177 225/45R17 K1a T91 T94 A09 A12 A16
e2*2001/116* 96-177 225/50R17 K1c K2b A21 Cpe L06
0363*07-.. 96-177 235/45R17 K1c V17 S05
96-177 245/45R17 K1c K2b
Renault Latitude 81-127 225/45R17 K4h 0A1 A02 A04
T 81-177 225/50R17 K1a K4g K6g A05 A06 A08
e2*2001/116*0363*.. 81-177 235/45R17 K4h A09 A12 A16
81-177 245/45R17 K1a K4g K6g A21 Lim V17
81-177 255/45R17 K1c K2b K4g K5d K6h S05
Renault Megane 78-103 205/50R17 K1a K1b K2b K4i K6g K8f R37 R70 0A1 A02 A04
Z 78-103 215/45R17 K2b K4i R37 T87 T88 T91 A05 A06 A08
e2*2001/116*0373*..; 78-132 225/45R17 K1a K1b K2b K4i K6g K8f A09 A12 A16
- Cabriolet 78-132 235/40R17 K1a K1b K2b K4i K6g K8f A21 B03 Cbo
78-132 235/45R17 K1a K1b K2b K4i K6g K8f V17 S02
78-132 245/40R17 K1a K1b K2b K4i K6h K8k
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Megane 63-103 205/50R17 K1a K1b K2b K6h K8f R37 R70 0A1 A02 A04
Z 63-103 215/45R17 K2b K6g R37 T87 T88 A05 A06 A08
e2*2001/116*0373*..; 63-132 225/45R17 K1a K1b K2b K6h K8f A09 A12 A16
e2*2007/46*0010*.. 63-132 235/40R17 K1a K1b K2b K6h K8f A21 B03 Cpe
- Fließheck 63-132 235/45R17 K1a K1b K2b K6h K8f Flh V17 S02
- Coupé 63-132 245/40R17 K1a K1b K2b K6h K8k
Renault Megane 63-103 205/50R17 K1a K1b K2b K6h K8f R37 R70 0A1 A02 A04
Z 63-103 215/45R17 K6g R37 T87 T88 A05 A06 A08
e2*2001/116*0373*..; 63-132 225/45R17 K1a K1b K2b K6h K8f A09 A12 A16
e2*2007/46*0010*.. 63-132 235/40R17 K1a K1b K2b K6h K8f A21 B03 Car
- Grandtour 63-132 235/45R17 K1a K1b K2b K6h K8f V17 S02
63-132 245/40R17 K1a K1b K2b K6h K8k
Renault Scénic III 63-103 205/50R17 K2b K4a R37 R70 T93 0A1 A02 A04
JZ 63-103 205/55R17 K2b R37 R70 T91 T95 A05 A06 A08
e2*2001/116*0379*.., 63-103 215/50R17 K2b K8f R37 R70 T91 T95 A09 A12 A16
e2*2007/46*0011*.. 63-118 225/45R17 K2b T90 T91 T93 A21 A58 A60
- Scénic / Gr. Scénic 63-118 225/50R17 K1a K1b K2b K8f K4a V17 S02
63-118 235/45R17 K2b K8f
63-118 245/45R17 K1a K1b K2b K8f
63-118 255/45R17 K1a K1b K2b K8k
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 10
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B16 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 296
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

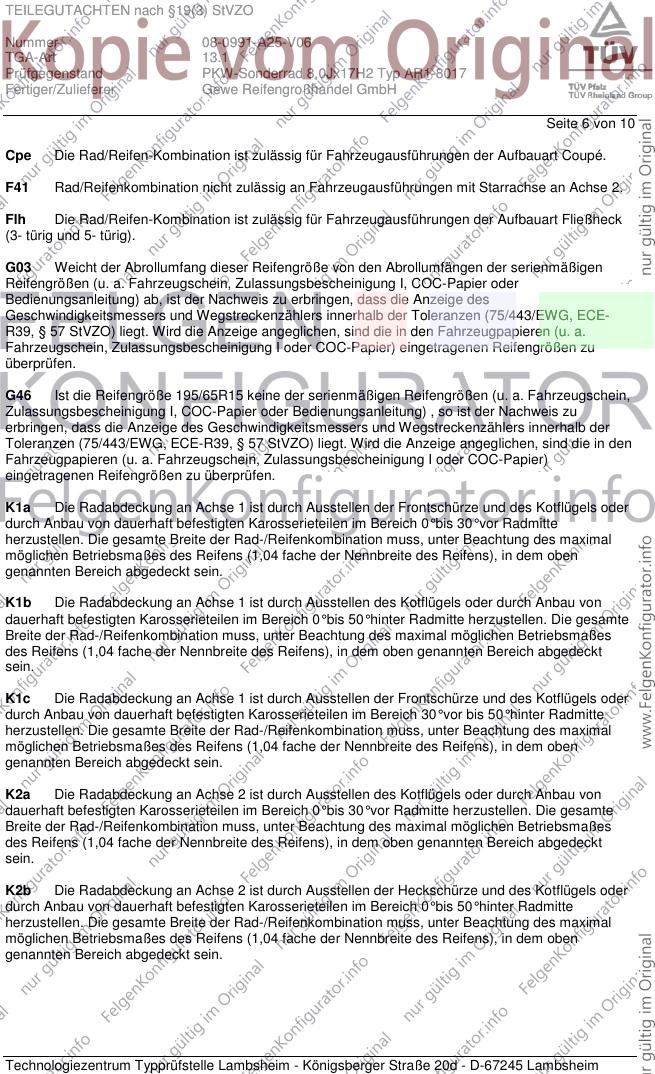

Seite 6 von 10
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F41 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Starrachse an Achse 2.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

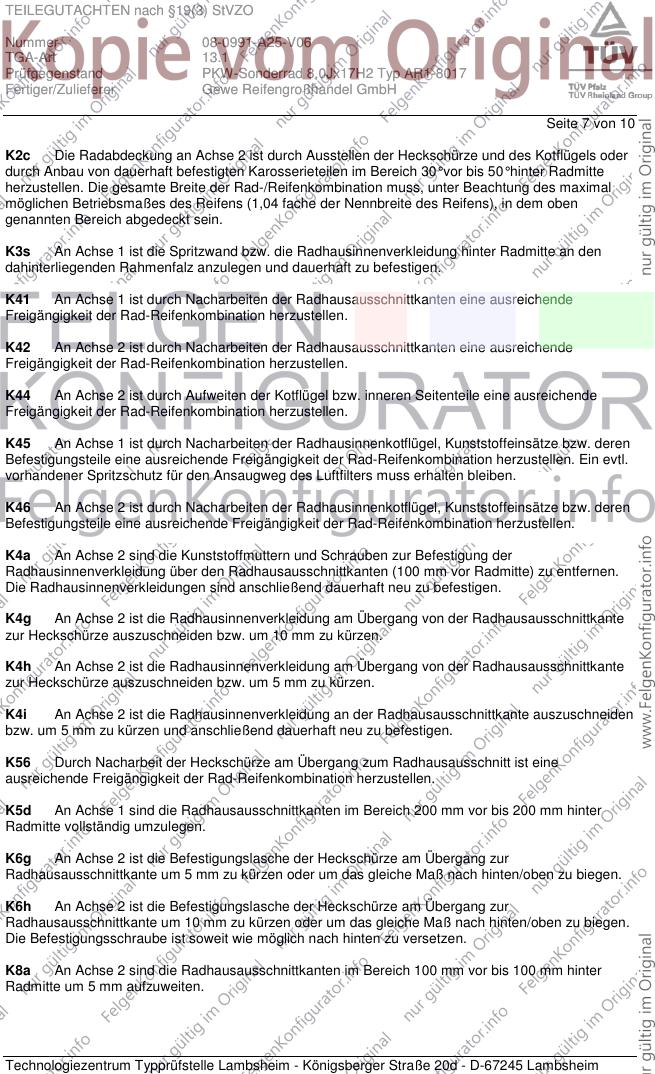

Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 8 von 10
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Ni0 Diese Rad- / Reifenkombination ist nur zulässig an Fahrzeugen mit Serienbereifung
195/70R14 in Verbindung mit der Serienradgröße 6Jx14 ET40 bzw. ET45 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

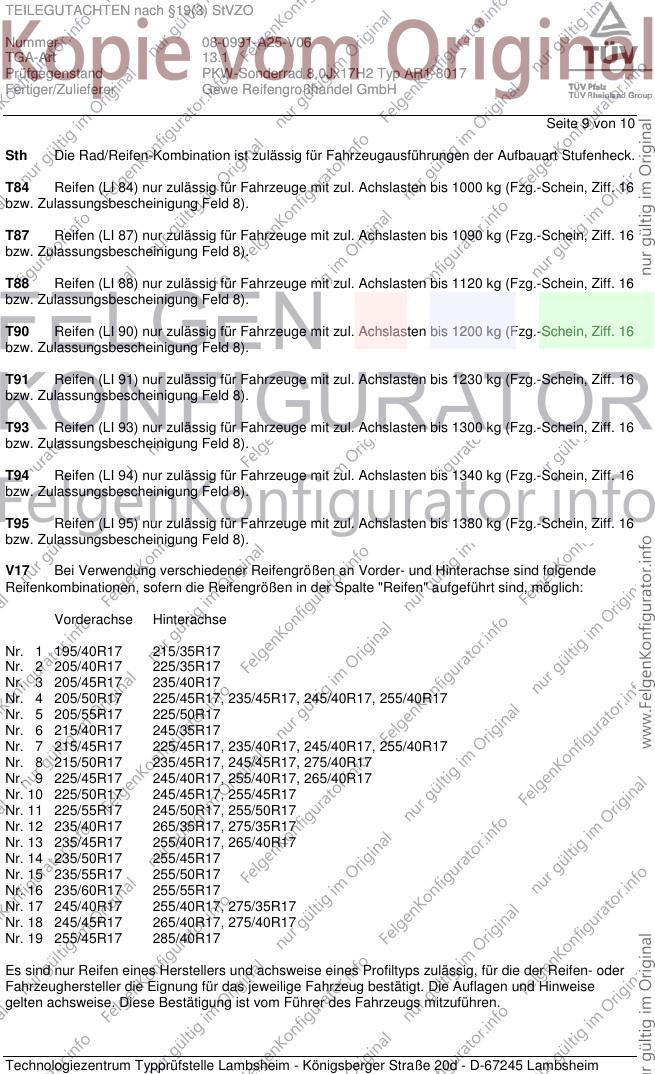

Seite 9 von 10
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A25-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in MY, 07.08.08 durchgeführt. Die
Verwendungsprüfung fand am 5. Februar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2014
Haasis 00205755.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
