TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 1 von 10
Hersteller Keskin Tuning
Landzungenstraße 5-7
68159 Mannheim
QA 05 113 9114
Prüfgegenstand PKW-Sonderrad
Modell KT3-T
Typ KT3 7015T
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring
Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y1 KT3 7015T Y1/N10 Ø63,4xØ60,1 4/100/60,1 25 535 1935
Kennzeichnungen
Herstellerzeichen Keskin
Radtyp und Ausführung KT3 7015T (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Schraube M12x1,5 Kegel 60° 105 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 030743 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Dacia
Renault
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Dacia Sandero 50, 64 185/65R15 R70 A02 A04 A05
Stepway
SD/SR 50, 64 195/60R15 K2b A06 A08 A09
e2*2001/116* 50, 64 205/55R15 K1a K2b A12 A14 A23
0314*28-../0323*20-. 50, 64 205/60R15 K1a K2b Flh KMV M01
50, 64 225/50R15 K1a K2b S02
Ren. Megane Break 59-85 185/60R15 K1a K2b K56 R70 A02 A04 A05
KA 59-85 195/55R15 K1c K2c K56 A06 A08 A09
e2*98/14*0192*.. 59-85 205/50R15 K1c K2c K56 A12 A14 A23
B02 B03 K41
K42 M01 X24
S01
Ren. Megane Break 47-70 185/60R15 K1a K2b K56 R70 A02 A04 A05
KA 47-70 195/55R15 K1a K2c K41 K56 A06 A08 A09
e2*98/14*0192*.. 47-70 205/50R15 K1c K2c K41 K56 A12 A14 A23
B02 B03 K42
M01 X23 S01
Ren. Megane Cabrio 101-108 185/55R15 K2b M+S R70 T81 A02 A04 A05
EA 108 195/55R15 K1a K2c K56 A06 A08 A09
e2*93/81*0103*.. 66-108 205/50R15 K1a K2c K56 A12 A14 A23
e2*98/14*0103*.. 66-108 215/45R15 K1a K2c K56 B02 B03 K42
66-84 185/55R15 K2b R70 T81 M01 X23 S01
66-84 195/50R15 K1a K2c K56
Ren. Megane Cabrio 72-84 185/60R15 K1a K2b K56 R70 A02 A04 A05
EA 72-84 195/55R15 K1c K2c K56 A06 A08 A09
e2*93/81*0103*.. 72-84 205/50R15 K1c K2c K56 A12 A14 A23
e2*98/14*0103*.. B02 B03 K41
K42 M01 X24
S01
Ren. Megane Classic 47-84 185/55R15 K2b R70 T81 A02 A04 A05
LA 47-84 195/50R15 K1a K2c K56 A06 A08 A09
e2*93/81*0072*.., 47-84 205/50R15 K1a K2c K56 A12 A14 A23
e2*98/14*0072*.. 47-84 215/45R15 K1a K2c K56 B02 K42 M01
X23 S01
Ren. Megane Classic 59-85 185/60R15 K1a K2b K56 R70 A02 A04 A05
LA 59-85 195/55R15 K1c K2c K56 A06 A08 A09
e2*93/81*0072*.., 59-85 205/50R15 K1c K2c K56 A12 A14 A23
e2*98/14*0072*.. B02 B03 K41
K42 M01 X24
S01
Ren. Megane Coupé 101-108 185/55R15 K2b M+S R70 T81 A02 A04 A05
DA 108 195/55R15 K1a K2c K56 A06 A08 A09
e2*93/81*0009*.. 66-108 205/50R15 K1a K2c K56 A12 A14 A23
e2*98/14*0009*.. 66-108 215/45R15 K1a K2c K56 B02 B03 K42
66-84 185/55R15 K2b R70 T81 M01 X23 S01
66-84 195/50R15 K1a K2c K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ren. Megane Coupé 72-84 185/60R15 K1a K2b K56 R70 A02 A04 A05
DA 72-84 195/55R15 K1c K2c K56 A06 A08 A09
e2*93/81*0009*.. 72-84 205/50R15 K1c K2c K56 A12 A14 A23
e2*98/14*0009*.. B02 B03 K41
K42 M01 X24
S01
Renault 19 43-101 185/55R15 R37 R70 A02 A04 A05
B/C53, D53 43-101 195/50R15 A06 A08 A09
E979, F798 43-101 205/50R15 A12 A14 A23
43-101 215/45R15 K1a K41 K42
K43 M01 S01
Renault 19 43-99 185/55R15 R37 R70 A02 A04 A05
L53, X53 43-99 195/50R15 A06 A08 A09
F144, G073 43-99 205/50R15 A12 A14 A23
43-99 215/45R15 K1a K41 K42
K43 M01 S01
Renault 21 48-85 185/55R15 R37 R70 A02 A04 A05
K48 48-85 195/50R15 R37 T82 A06 A08 A09
E309, /1 48-85 195/55R15 A12 A14 A23
48-85 205/50R15 B02 K1c K2c
48-85 215/45R15 T84 K42 K44 K46
M01 S01
Renault 21 48-99 185/55R15 R37 R70 A02 A04 A05
L48 48-99 195/50R15 R37 T82 A06 A08 A09
E135, /1 48-99 195/55R15 R09 A12 A14 A23
48-99 205/50R15 B02 K1c K2c
48-99 215/45R15 T84 K42 K44 K46
M01 S01
Renault Clio 40-79 195/45R15 G13 K1c K2c K43 K44 K45 K56 A02 A04 A05
57 R70 A06 A08 A09
e2*93/81*0064*.. A14 A23 B02
K42 K46 K90
M01 S01
Renault Clio 40-72 195/45R15 K1b K2b T78 A02 A04 A05
B 40-79 195/50R15 K1c K2b A06 A08 A09
e2*93/81*0126*.. 42-79 185/55R15 K1c K2b R70 A12 A14 A23
e2*98/14*0126*.. B02 K42 K56
M01 S01
Renault Clio 40-79,5 195/45R15 G13 K1c K2c K43 K44 K45 K56 A02 A04 A05
R70
B/C57 99 185/55R15 R37 R70 A06 A08 A09
F543 99 195/50R15 A12 A14 A23
99 215/45R15 B02 K42 K46
K90 M01 S01
Renault Espace 65-86,5 195/60R15 A02 A04 A05
J11/13 65-86,5 205/50R15 A06 A08 A09
D767 65-86,5 205/55R15 A12 A14 A23
65-86,5 215/50R15 K2c K42 K44
65-86,5 225/50R15 K56 M01 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Renault Kangoo 40-70 185/55R15 R70 T81 T82 T85 T86 107 A02 A04 A05
FC; FCT; C 40-70 195/50R15 T82 107 A06 A08 A09
H984, K558; A12 A14 A23
e2*2007/46*0005*.. A58 K1a K2b
K42 K66 M01
S01
Renault Kangoo 40-70 185/55R15 K1c K2c R70 T81 T82 T85 T86 A02 A04 A05
107
KC 40-70 195/50R15 K1c K2c T82 107 A06 A08 A09
e2*93/81*0164*.., A12 A14 A23
e2*98/14*0164*.. A58 K42 K66
M01 S01
Renault Megane 108 205/50R15 K1a K2c K56 A02 A04 A05
BA 108 215/45R15 K1a K2c K56 A06 A08 A09
e2*93/81*0010*.. 108 225/50R15 K1a K2c K56 A12 A14 A23
e2*98/14*0010*.. 47-84 185/55R15 K2b R70 B02 B03 K42
47-84 195/50R15 K1a K2c K56 M01 X23 S01
Renault Megane 59-85 185/60R15 K1a K2b K56 R70 A02 A04 A05
BA 59-85 195/55R15 K1c K2c K56 A06 A08 A09
e2*93/81*0010*.. 59-85 205/50R15 K1c K2c K56 A12 A14 A23
e2*98/14*0010*.. B02 B03 K41
K42 M01 X24
S01
Renault Scénic 55-66 185/65R15 R09 R70 107 A02 A04 A05
JA 55-66 195/55R15 107 A06 A08 A09
e2*93/81*0068*.., 55-66 205/50R15 107 A12 A14 A23
e2*98/14*0068*.. 55-66 205/55R15 107 B02 K2c K42
M01 X04 S01
Renault Scénic 44-103 195/60R15 107 A02 A04 A05
JA 44-103 205/55R15 107 A06 A08 A09
e2*93/81*0068*.., 44-85 185/65R15 R37 R70 107 A12 A14 A23
e2*98/14*0068*.. B02 K1c K2c
K42 M01 X05
S01
Renault Twingo 40-43 195/45R15 G01 K1c K2b A02 A04 A05
C06, 06 40-55 195/45R15 G13 K1c K2b A06 A08 A09
G391, A12 A14 A23
e2*93/81*0071*.. B25 K41 K42
e2*98/14*0071*.. K45 K56 K66
M01 S01
Renault Twingo 2 43-74 185/55R15 G03 K1a K2b K56 R70 A02 A04 A05
N 43-74 195/45R15 G51 K56 A06 A08 A09
e2*2001/116*0359*.. 43-74 195/50R15 K1a K2b K56 A12 A14 A23
43-74 205/45R15 K1a K2b K56 Flh M01 V15
43-74 205/50R15 G50 K1a K2b K44 K56 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 5 von 10
Auflagen und Hinweise
107 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1070 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A23 Es sind nur schlauchlose Reifen und Gummiventile zulässig, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein
und dürfen nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 6 von 10
B25 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 6 mm zur Rad- / Reifenkombination herzustellen.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G13 Bei Fahrzeugen mit ausschließlich 13 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G50 Ist die Reifengröße 165/70R14 oder 175/65R14 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G51 Ist die Reifengröße 165/65R14 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 7 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning

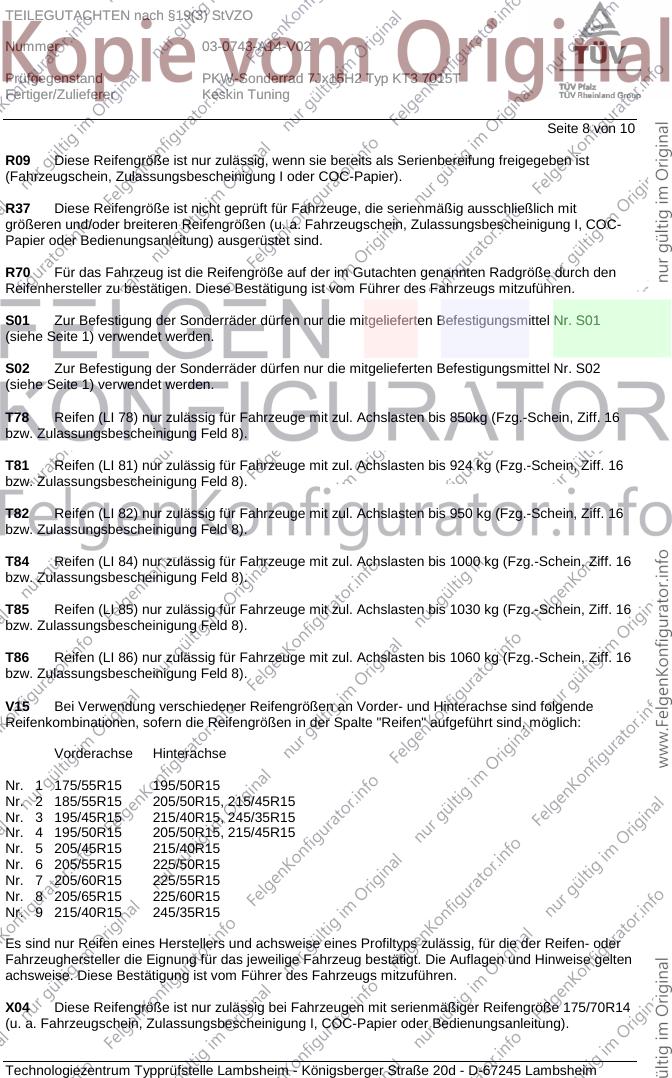

Seite 8 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X04 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 175/70R14
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning

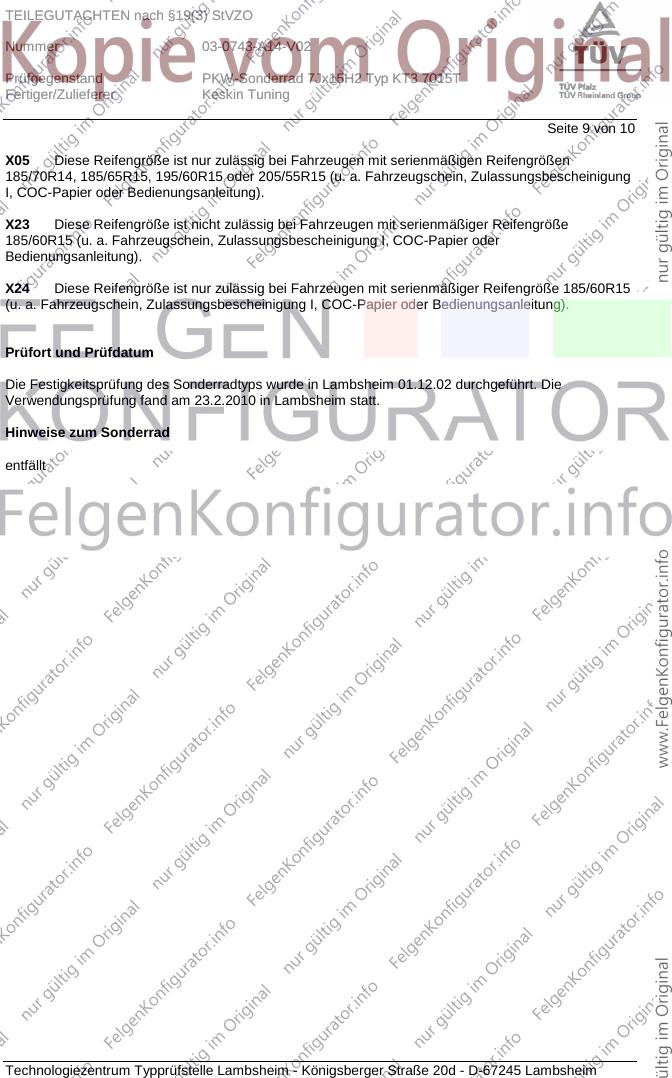

Seite 9 von 10
X05 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßigen Reifengrößen
185/70R14, 185/65R15, 195/60R15 oder 205/55R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X23 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
185/60R15 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X24 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 185/60R15
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim 01.12.02 durchgeführt. Die
Verwendungsprüfung fand am 23.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0743-A14-V02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ KT3 7015T
Fertiger/Zulieferer Keskin Tuning
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.Februar 2010
Tufan 00147181.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
