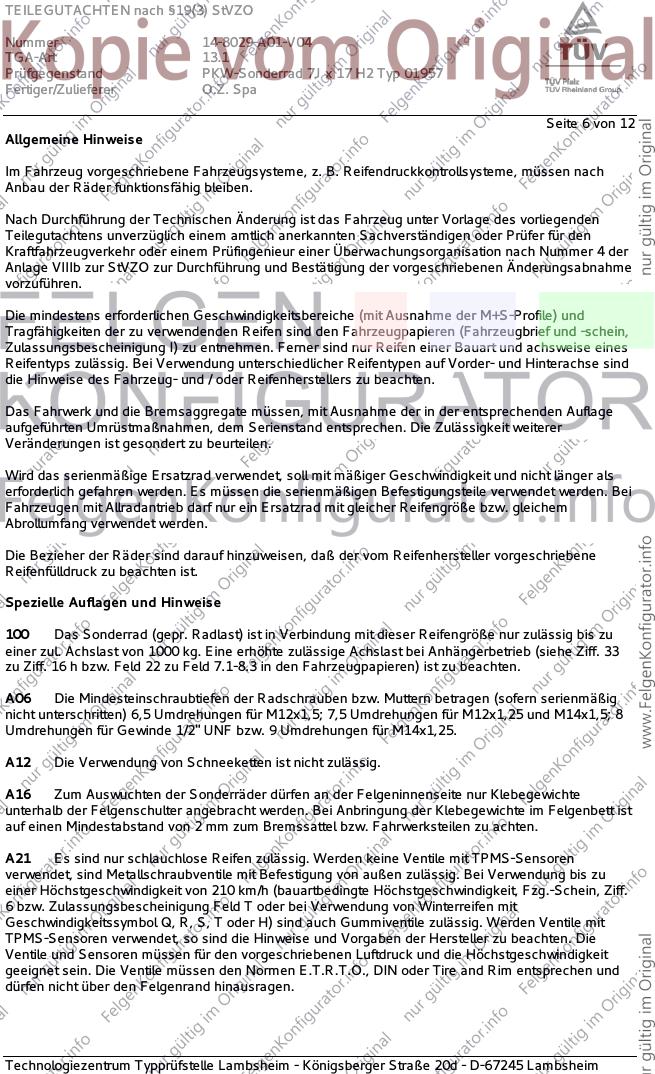

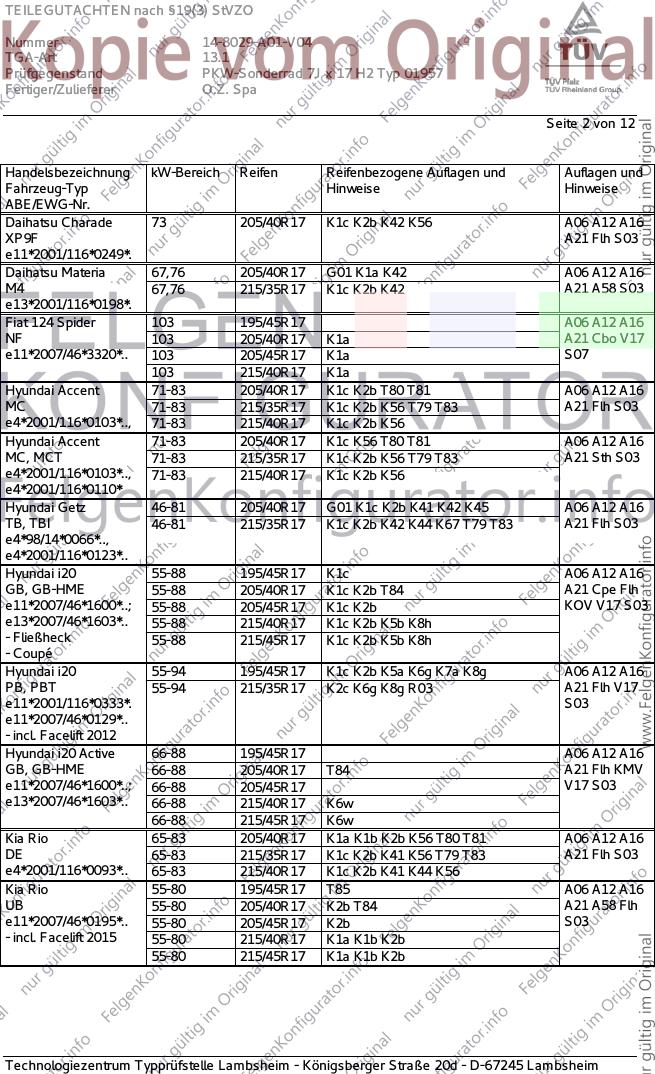

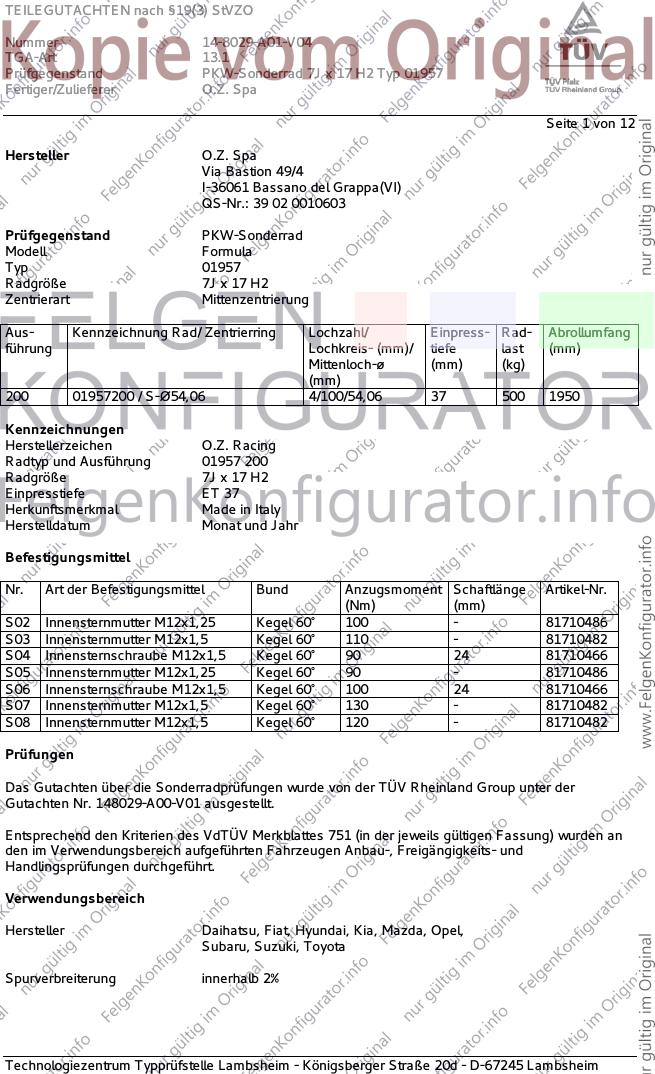

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 12
Hersteller O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Formula
Typ 01957
Radgröße 7J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
200 01957200 / S-Ø54,06 4/100/54,06 37 500 1950
Kennzeichnungen
Herstellerzeichen O.Z. Racing
Radtyp und Ausführung 01957 200
Radgröße 7J x 17 H2
Einpresstiefe ET 37
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Innensternmutter M12x1,25 Kegel 60° 100 - 81710486
S03 Innensternmutter M12x1,5 Kegel 60° 110 - 81710482
S04 Innensternschraube M12x1,5 Kegel 60° 90 24 81710466
S05 Innensternmutter M12x1,25 Kegel 60° 90 - 81710486
S06 Innensternschraube M12x1,5 Kegel 60° 100 24 81710466
S07 Innensternmutter M12x1,5 Kegel 60° 130 - 81710482
S08 Innensternmutter M12x1,5 Kegel 60° 120 - 81710482
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 148029-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Fiat, Hyundai, Kia, Mazda, Opel,
Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/40R17 K1c K2b K42 K56 A06 A12 A16
XP9F A21 Flh S03
e11*2001/116*0249*.
Daihatsu Materia 67,76 205/40R17 G01 K1a K42 A06 A12 A16
M4 67,76 215/35R17 K1c K2b K42 A21 A58 S03
e13*2001/116*0198*.
Fiat 124 Spider 103 195/45R17 A06 A12 A16
NF 103 205/40R17 K1a A21 Cbo V17
e11*2007/46*3320*.. 103 205/45R17 K1a S07
103 215/40R17 K1a
Hyundai Accent 71-83 205/40R17 K1c K2b T80 T81 A06 A12 A16
MC 71-83 215/35R17 K1c K2b K56 T79 T83 A21 Flh S03
e4*2001/116*0103*.., 71-83 215/40R17 K1c K2b K56
Hyundai Accent 71-83 205/40R17 K1c K56 T80 T81 A06 A12 A16
MC, MCT 71-83 215/35R17 K1c K2b K56 T79 T83 A21 Sth S03
e4*2001/116*0103*.., 71-83 215/40R17 K1c K2b K56
e4*2001/116*0110*
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A06 A12 A16
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A21 Flh S03
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i20 55-88 195/45R17 K1c A06 A12 A16
GB, GB-HME 55-88 205/40R17 K1c K2b T84 A21 Cpe Flh
e11*2007/46*1600*..; 55-88 205/45R17 K1c K2b KOV V17 S03
e13*2007/46*1603*.. 55-88 215/40R17 K1c K2b K5b K8h
- Fließheck 55-88 215/45R17 K1c K2b K5b K8h
- Coupé
Hyundai i20 55-94 195/45R17 K1c K2b K5a K6g K7a K8g A06 A12 A16
PB, PBT 55-94 215/35R17 K2c K6g K8g R03 A21 Flh V17
e11*2001/116*0333*. S03
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 Active 66-88 195/45R17 A06 A12 A16
GB, GB-HME 66-88 205/40R17 T84 A21 Flh KMV
e11*2007/46*1600*..; 66-88 205/45R17 V17 S03
e13*2007/46*1603*.. 66-88 215/40R17 K6w
66-88 215/45R17 K6w
Kia Rio 65-83 205/40R17 K1a K1b K2b K56 T80 T81 A06 A12 A16
DE 65-83 215/35R17 K1c K2b K41 K56 T79 T83 A21 Flh S03
e4*2001/116*0093*.. 65-83 215/40R17 K1c K2b K41 K44 K56
Kia Rio 55-80 195/45R17 T85 A06 A12 A16
UB 55-80 205/40R17 K2b T84 A21 A58 Flh
e11*2007/46*0195*.. 55-80 205/45R17 K2b S03
- incl. Facelift 2015 55-80 215/40R17 K1a K1b K2b
55-80 215/45R17 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 57-89 195/45R17 K1a K1b K2b K8e T85 A06 A12 A16
YB 57-89 205/40R17 K1c K2b K8e T84 A21 A58 Flh
e11*2007/46*3777*.. 57-89 205/45R17 K1c K2b K8e S08
57-89 215/40R17 K1c K2c K5b K8m
57-89 215/45R17 K1c K2c K5b K8m
Mazda 2 (II) 50-76 205/40R17 G01 K1a K1b K2b K42 A06 A12 A16
DE, DE1 50-76 215/35R17 K1a K1b K2b K42 A21 Flh V17
e13*2001/116*0254*, S03
e13*2001/116*0255*.
Mazda 2 (III) 55-85 195/45R17 A06 A12 A16
DJ1 55-85 205/45R17 A21 Flh S03
e1*2007/46*1335*.. 55-85 215/45R17 K1a K1b K4t
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A06 A12 A16
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A21 Car Lim
e1*97/27*0094*.., S03
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda MX-5 (II) 81-107 205/40R17 A06 A12 A16
NB, NBD 81-107 215/35R17 K1a K2b A21 S03
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96 195/45R17 A06 A12 A16
ND 96 205/40R17 A21 Cbo V17
e11*2007/46*2661*.. 96 205/45R17 K3u S07
- Roadster 96 215/40R17 K1a K1b
Mazda MX-5 2,0l (IV) 118 195/45R17 A06 A12 A16
ND 118 205/40R17 A21 Cbo V17
e11*2007/46*2661*.. 118 205/45R17 S07
- Roadster / RF 118 215/40R17 K1a K1b
Opel Agila (II) 48-69 195/45R17 K1c K2b K41 K42 K56 A06 A12 A16
H-B 48-69 205/40R17 K1c K2c K41 K42 A21 S04
e4*2001/116*0135*..
Subaru Justy G3X 51-73 205/40R17 K1c K2c K42 K44 A06 A12 A16
NH A21 S06
e4*2001/116*0071*..
Suzuki Baleno 66-82 195/45R17 K2b A06 A12 A16
EW 66-82 205/40R17 K1c K2b K6j A21 A58 Flh
e6*2007/46*0177*.. 66-82 205/45R17 K1c K2b K6j V17 S02
66-82 215/40R17 K1c K2b K6c K6j
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A06 A12 A16
FH A21 S05
e4*98/14*0047*..
Suzuki Ignis 66 195/45R17 K2b K6b K6w A06 A12 A16
MF 66 205/40R17 K1a K2b K6b K6w A21 A58 F23
e4*2007/46*1162*.. 66 205/45R17 K1a K2b K6b K6w KMV S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 205/40R17 K1c K2c K42 K44 A06 A12 A16
MH A21 KMV S06
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 205/40R17 K1c K2c K42 K44 A06 A12 A16
MH A21 KOV S06
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb A06 A12 A16
FH 80 215/35R17 K25 K2b K42 KMV Skb A21 KMV Skb
e4*98/14*0047*.. S05
- breite Karosserie
Suzuki Liana 66-79 205/40R17 K42 A06 A12 A16
ER A21 Flh Lim
e4*98/14*0054*.., S05
e4*2001/116*0054*..
Suzuki Splash 48-69 195/45R17 K1c K2b K41 K42 K56 A06 A12 A16
EX 48-69 205/40R17 K1c K2c K41 K42 A21 S04
e4*2001/116*0130*..;
e4*2007/46*0283*..
Suzuki Swift 67-75 195/45R17 K2b K42 A06 A12 A16
EZ 67-75 205/40R17 K1a K2b K42 A21 A58 Flh
e4*2001/116*0102*.. 67-75 215/35R17 K1c K2b K42 S05
67-75 215/40R17 K1c K2b K42
Suzuki Swift 51-75 195/45R17 K2b K42 A06 A12 A16
MZ 51-75 205/40R17 K1a K2b K42 A21 A58 Flh
e4*2001/116*0090*.. 51-75 215/35R17 K1c K2b K42 S06
51-75 215/40R17 K1c K2b K42
Suzuki Swift 55,66,69 195/45R17 K1a K1b K6d K6g A06 A12 A16
NZ 55,66,69 205/40R17 K1c K2b K6d K6g A21 A58 Flh
e4*2007/46*0155*..; 55,66,69 205/45R17 K1c K2b K6d K6g V17 S04
e4*2007/46*0293*.. 55,66,69 215/35R17 K1c K2b K6d K6g
55,66,69 215/40R17 K1c K2b K6d K6g
Suzuki Swift 4x4 67-68 195/45R17 K2b A06 A12 A16
EZ 67-68 205/40R17 K1a K2b A21 A56 Flh
e4*2001/116*0102*.. 67-68 215/35R17 K1c K2b S05
67-68 215/40R17 K1c K2b K42
Suzuki Swift 4x4 66,69 195/45R17 K1a K1b A06 A12 A16
FZ 66,69 205/40R17 K1c K2b A21 A56 Flh
e4*2007/46*0198*..; 66,69 205/45R17 K1c K2b S05
e4*2007/46*0294*.. 66,69 215/35R17 K1c K2b
66,69 215/40R17 K1c K2b
Suzuki Swift 4x4 66,69 195/45R17 K1a K1b A06 A12 A16
NZ 66,69 205/40R17 K1c K2b A21 A56 Flh
e4*2007/46*0155*.. 66,69 205/45R17 K1c K2b S04
66,69 215/35R17 K1c K2b
66,69 215/40R17 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A06 A12 A16
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A21 A58 S03
e6*95/54*0043*..,
e11*98/14*0102*..
Toyota Corolla 66-141 195/45R17 T81 T85 100 A06 A12 A16
E12-U -J -J1 -T -TS 66-141 205/45R17 K1c K2b K41 K42 100 A21 Car Flh
e11*98/14,2001/116* 66-141 215/40R17 K1c K2b K41 K42 T83 100 Sth Ver S03
0178-0181,0251*.. 66-141 215/45R17 K1c K2b K41 K42 100
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A06 A12 A16
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i A21 Flh S03
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K6c K6i
e11*2007/46*0238* 50,66,72 215/40R17 K2b K3b K6c K6i K8c
Toyota MR2 103 205/40R17 K1a K2b A06 A12 A16
W3 103 225/35R17 K2b R03 R70 A21 VM7 S03
e11*98/14*0128*..,
e11*2001/116*0128*.
Toyota Yaris 48-110 205/40R17 G01 K1c K2b K41 K42 A06 A12 A16
P1, P1F, P1TMG A21 S03
e6/e2/e1*98/14,
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 195/45R17 K1a K1b K2b K6f K6g K6i A06 A12 A16
XP13M(a) 51,66,73 205/40R17 K1a K1b K2b K6f K6g K6i A21 Flh LY2
e11*2007/46*0152*.. 51,66,73 215/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i V17 S03
- Club / Trend K8h T79 T83
51,66,73 215/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Toyota Yaris 51, 66, 73 195/45R17 K1a K1b K2b K6f K6g K6i A06 A12 A16
XP13M(a), XP13N(a) 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A21 Flh LY1
e11*2007/46*0152*..; 51, 66, 73 215/35R17 K2b K6f K6h K6i K8h R03 V17 S03
e11*2007/46*0153*..
Toyota Yaris 51-74 205/40R17 K1c K2b K42 K56 T80 A06 A12 A16
XP9, XP9F A21 Flh S03
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 195/45R17 K1a K1b K2b K6f K6g K6i A06 A12 A16
XP13M(a) 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i A21 Flh LY1
e11*2007/46*0152*.. S03
Toyota Yaris Hybrid 54, 55 195/45R17 K1a K1b K2b K6f K6g K6i A06 A12 A16
Club 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i A21 Flh LY3
XP13M(a) S03
e11*2007/46*0152*..
Toyota Yaris TS 98 195/45R17 A06 A12 A16
XP9 98 205/40R17 K1c K2b K42 K56 A21 Flh S03
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56
98 215/40R17 K1c K2b K42 K56
Toyota Yaris Verso 55-78 205/40R17 G01 K42 A06 A12 A16
P2 A21 S03
e6*98/14,2001/116*
0066*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
100 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1000 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 7 von 12
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 8 von 12

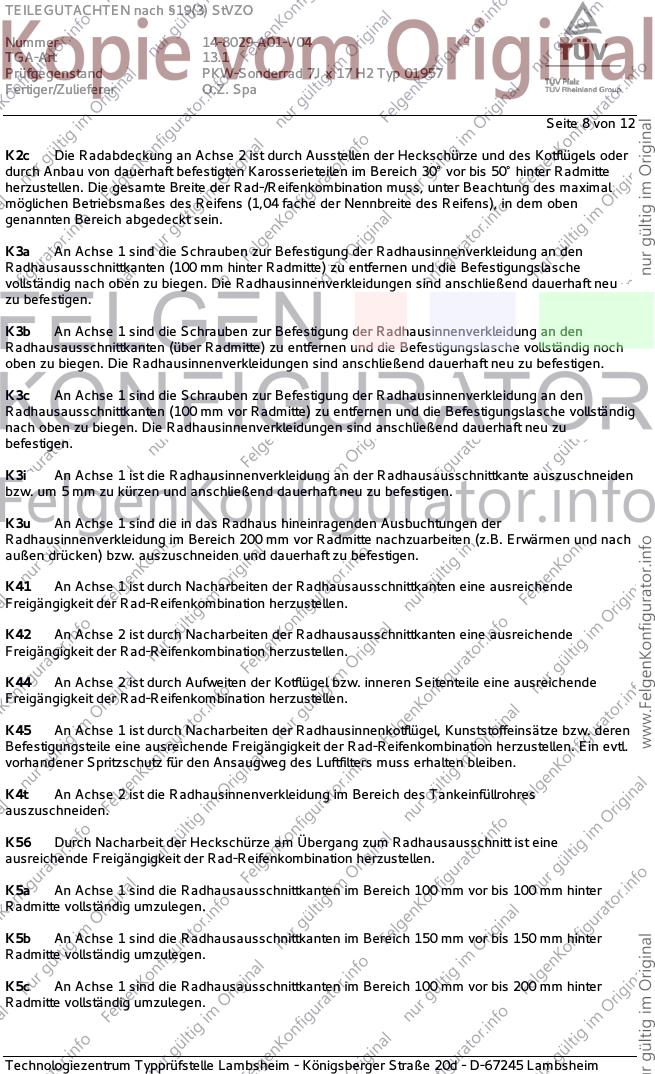

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres
auszuschneiden.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 9 von 12

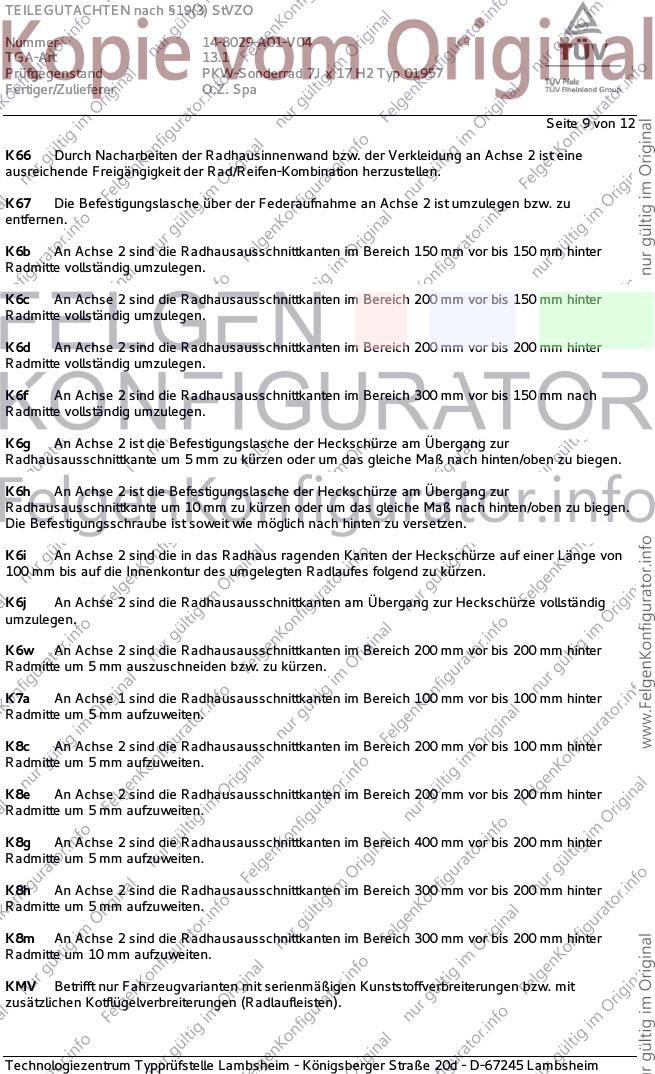

K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa
Seite 10 von 12

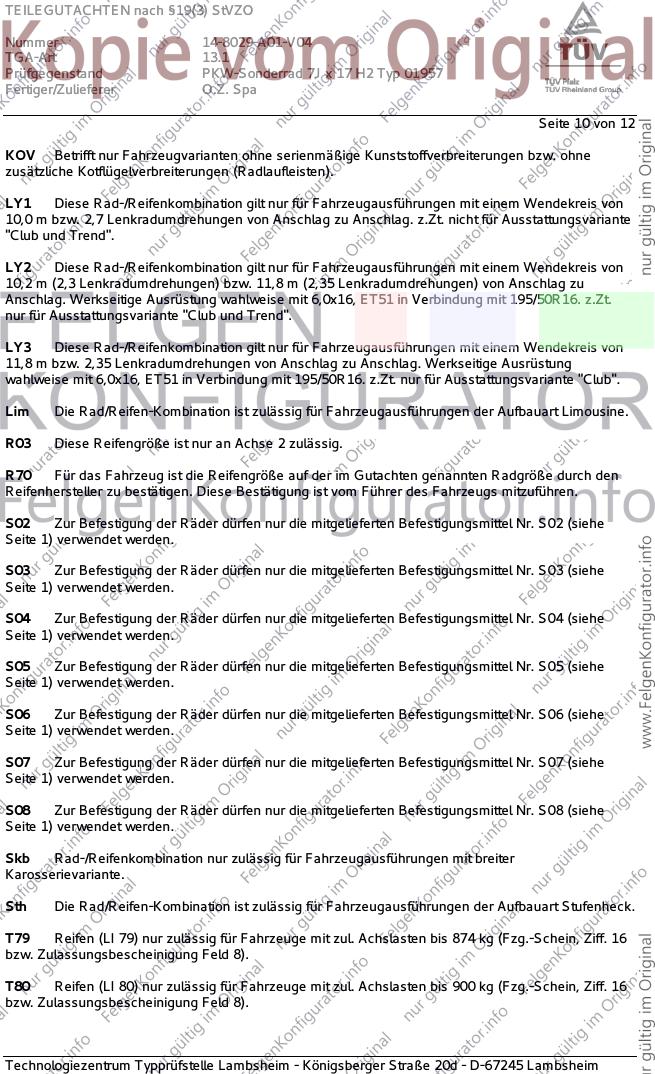

KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa

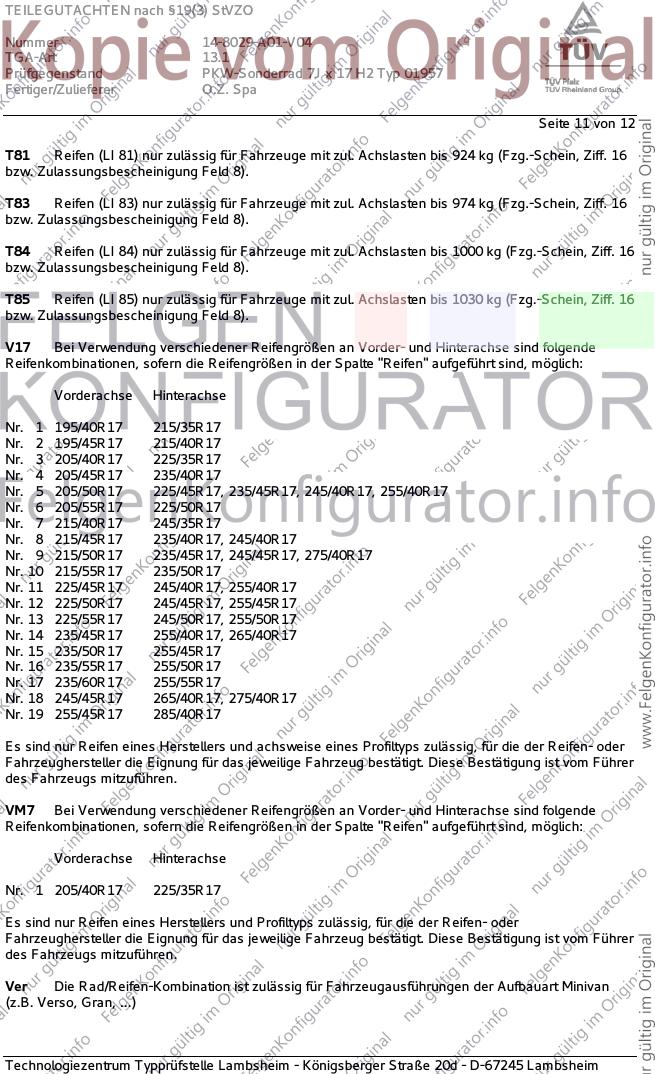

Seite 11 von 12
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-8029-A01-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7J x 17 H2 Typ 01957
Fertiger/Zulieferer O.Z. Spa

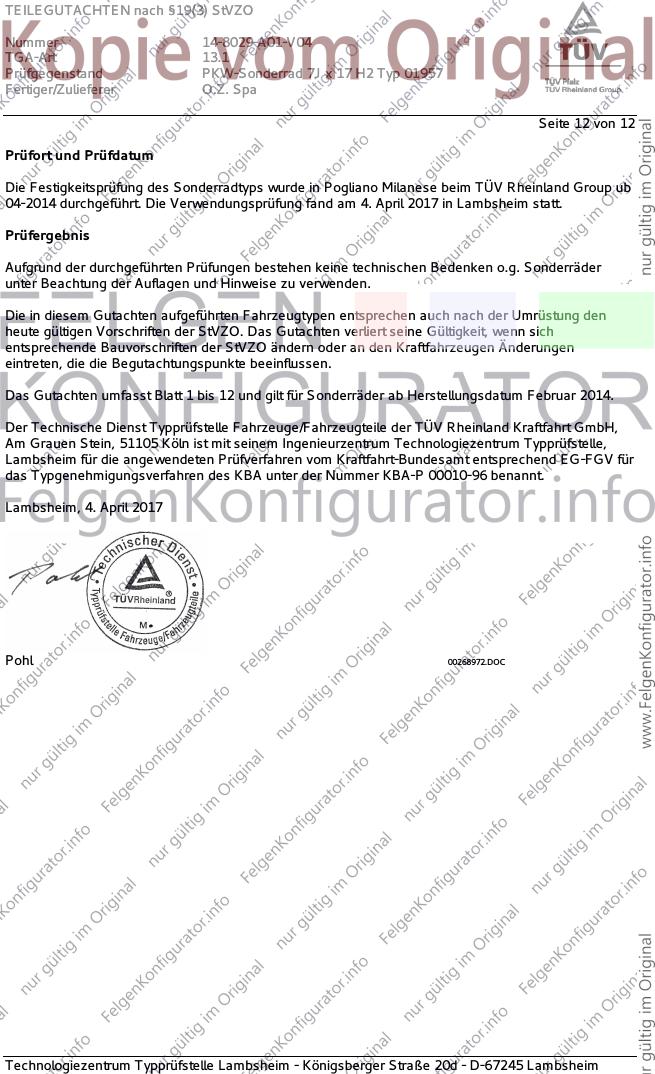

Seite 12 von 12
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese beim TÜV Rheinland Group ub
04-2014 durchgeführt. Die Verwendungsprüfung fand am 4. April 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. April 2017
Pohl 00268972.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
