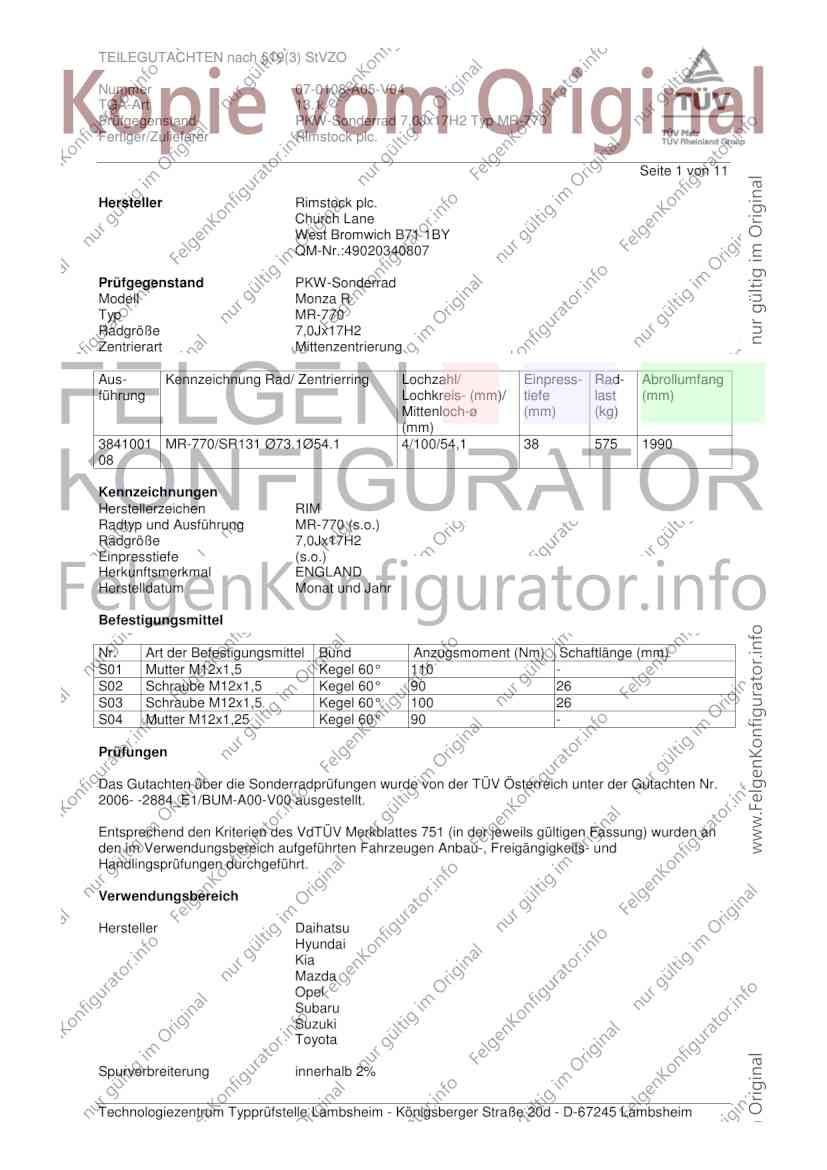

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 1 von 11
Hersteller Rimstock plc.
Church Lane
West Bromwich B71 1BY
QM-Nr.:49020340807
Prüfgegenstand PKW-Sonderrad
Modell Monza R
Typ MR-770
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
3841001 MR-770/SR131 Ø73.1Ø54.1 4/100/54,1 38 575 1990
08
Kennzeichnungen
Herstellerzeichen RIM
Radtyp und Ausführung MR-770 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe (s.o.)
Herkunftsmerkmal ENGLAND
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 90 26
S03 Schraube M12x1,5 Kegel 60° 100 26
S04 Mutter M12x1,25 Kegel 60° 90 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Österreich unter der Gutachten Nr.
2006- -2884_E1/BUM-A00-V00 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A02 A04 A05
XP9F 73 205/40R17 K1c K2b K42 K56 A06 A08 A09
e11*2001/116*0249*. A12 A14 A16
A18 Flh S01
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 A02 A04 A05
M4 67,76 205/40R17 G01 K1a K42 A06 A08 A09
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 A12 A14 A16
A18 A58 S01
Hyundai Accent 71-83 195/40R17 K1a T81 A02 A04 A05
MC 71-83 205/40R17 K1a K2b T80 T81 A06 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A14 A16
71-83 215/40R17 K1c K2b K56 A18 Flh S01
Hyundai Accent 71-83 195/40R17 K1a T81 A02 A04 A05
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A06 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A14 A16
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56 A18 Sth S01
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A02 A04 A05
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A06 A08 A09
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A12 A14 A16
e4*2001/116*0123*.. A18 Flh S01
Hyundai i20 55-94 195/40R17 K1c K2b T81 A02 A04 A05
PB, PBT 55-94 195/45R17 K1c K2b K5a A06 A08 A09
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 A12 A14 A16
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03 T79 T83 A18 Flh V17
S01
Kia Rio 65-83 195/40R17 T81 A02 A04 A05
DE 65-83 205/40R17 K1a K2b T80 T81 A06 A08 A09
e4*2001/116*0093*.. 65-83 215/35R17 K1a K1b K2b T79 T83 A12 A14 A16
65-83 215/40R17 K1a K1b K2b K56 A18 Flh S01
Kia Rio 55-80 195/45R17 T85 A02 A04 A05
UB 55-80 205/40R17 T84 A06 A08 A09
e11*2007/46*0195*.. 55-80 205/45R17 A12 A14 A16
55-80 215/40R17 K1a K1b K2b A18 A58 Flh
S01
Mazda 2 50-76 195/40R17 T81 A02 A04 A05
DE, DE1 50-76 205/40R17 G01 A06 A08 A09
e13*2001/116*0254*, 50-76 215/35R17 K1a K1b K2b K42 A12 A14 A16
e13*2001/116*0255*. A18 Flh V17
S01
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A02 A04 A05
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A06 A08 A09
e1*97/27*0094*.., A12 A14 A16
e1*98/14*0094*.., A18 Car Lim
e1*98/14*0181*.. S01
Mazda 323 C, F, S 52-84 205/40R17 K1a K2b K41 K42 K45 T80 T81 T84 A02 A04 A05
BA A06 A08 A09
G878, A12 A14 A16
e13*96/27*0023*.. A18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A02 A04 A05
BA A06 A08 A09
e13*96/27*0023*.. A12 A14 A16
A18 S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 A02 A04 A05
EC 65-98 205/40R17 K42 A06 A08 A09
F946, 95-98 215/40R17 K2b K42 A12 A14 A16
e13*96/27*0027*.. A18 S01
Mazda MX-5 66-96 205/40R17 G01 K42 K45 A02 A04 A05
NA 66-96 215/35R17 K1a K2b K42 K45 A06 A08 A09
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A12 A14 A16
e2*93/81*0163*.. 66-96 225/35R17 K2b K42 R03 R70 A18 V17 S01
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 K1a K2b A06 A08 A09
e11*96/79*0083*.., A12 A14 A16
e11*98/14*0083*.., A18 S01
e1*98/14*0192*..
Opel Agila (II) 48-69 195/40R17 K1c K2b K41 K42 T81 A02 A04 A05
H-B 48-69 195/45R17 K1c K2b K41 K42 K56 A06 A08 A09
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2c K41 K42 A12 A14 A16
A18 S02
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A02 A04 A05
NH 51-73 205/40R17 K1c K2c K42 K44 A06 A08 A09
e4*2001/116*0071*.. A12 A14 A16
A18 S03
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A02 A04 A05
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A06 A08 A09
H032, A12 A14 A16
e6*93/81, 95/54, A18 A58 S04
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A02 A04 A05
FH A06 A08 A09
e4*98/14*0047*.. A12 A14 A16
A18 S04
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A02 A04 A05
MH 51-73 205/40R17 K1c K2c K42 K44 A06 A08 A09
e4*2001/116*0070*.. A12 A14 A16
- mit Radhaus- A18 KMV S03
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A02 A04 A05
MH 51-73 205/40R17 K1c K2c K42 K44 A06 A08 A09
e4*2001/116*0070*.. A12 A14 A16
- ohne Radhaus- A18 KOV S03
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb A02 A04 A05
FH 80 215/35R17 K25 K2b K42 KMV Skb A06 A08 A09
e4*98/14*0047*.. A12 A14 A16
- breite Karosserie A18 KMV Skb
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Liana 66-79 205/40R17 K42 A02 A04 A05
ER A06 A08 A09
e4*98/14*0054*.., A12 A14 A16
e4*2001/116*0054*.. A18 Flh Lim
S04
Suzuki Splash 48-69 195/40R17 K1c K2b K41 K42 T81 A02 A04 A05
EX 48-69 195/45R17 K1c K2b K41 K42 K56 A06 A08 A09
e4*2001/116*0130*.. 48-69 205/40R17 K1c K2c K41 K42 A12 A14 A16
A18 S02
Suzuki Swift 67-75 195/40R17 A02 A04 A05
EZ 67-75 195/45R17 K42 A06 A08 A09
e4*2001/116*0102*.. 67-75 205/40R17 K2b K42 A12 A14 A16
67-75 215/35R17 K1a K2b K42 A18 A58 Flh
67-75 215/40R17 K1a K2b K42 S04
Suzuki Swift 51-75 195/40R17 A02 A04 A05
MZ 51-75 195/45R17 K42 A06 A08 A09
e4*2001/116*0090*.. 51-75 205/40R17 K2b K42 A12 A14 A16
51-75 215/35R17 K1a K2b K42 A18 A58 Flh
51-75 215/40R17 K1a K2b K42 S03
Suzuki Swift 55,66,69 195/40R17 K1a K1b K6d K6g T81 A02 A04 A05
NZ 55,66,69 195/45R17 K1a K1b K6d K6g A06 A08 A09
e4*2007/46*0155*.. 55,66,69 205/40R17 K1c K2b K6d K6g A12 A14 A16
55,66,69 205/45R17 K1c K2b K6d K6g A18 A58 Flh
55,66,69 215/35R17 K1c K2b K6d K6g LS1 V17 S03
55,66,69 215/40R17 K1c K2b K6d K6g LS1
Suzuki Swift AWD 67-68 195/40R17 A02 A04 A05
EZ 67-68 195/45R17 A06 A08 A09
e4*2001/116*0102*.. 67-68 205/40R17 K2b A12 A14 A16
67-68 215/35R17 K1a K2b A18 A56 Flh
67-68 215/40R17 K1a K2b S04
Toyota Carina II 54-75 205/40R17 K42 T80 T81 A02 A04 A05
T17 A06 A08 A09
E868 A12 A14 A16
A18 S01
Toyota Celica 63-92 205/40R17 K1c K41 K42 A02 A04 A05
T16 A06 A08 A09
E195 A12 A14 A16
A18 S01
Toyota Celica 77 205/40R17 K1a K42 T80 T81 T84 A02 A04 A05
T18 77 215/40R17 K1a K42 T83 T85 A06 A08 A09
F411 A12 A14 A16
A18 S01
Toyota Corolla 53-84 205/40R17 K1a K42 K45 T80 T81 T84 A02 A04 A05
E10 53-84 215/35R17 K1c K42 K45 T83 A06 A08 A09
G072, A12 A14 A16
e6*93/81*0005*.. A18 S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A02 A04 A05
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A06 A08 A09
e6*95/54*0043*.., A12 A14 A16
e11*98/14*0102*.. A18 A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/45R17 T81 T85 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/45R17 K1c K2b K41 K42 A06 A08 A09
e11*98/14,2001/116* 66-141 215/40R17 K1c K2b K41 K42 T83 A12 A14 A16
0178-0181,0251*.. 66-141 215/45R17 K1c K2b K41 K42 A18 Car Flh
Sth Ver S01
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A02 A04 A05
AJ1 50,66,72 205/40R17 K1c K2b K6c K6i A06 A08 A09
e6*2001/116*0119*.. 50,66,72 205/45R17 K1c K2b K6c K6i A12 A14 A16
A18 Flh S01
Toyota MR2 103 205/40R17 K1a K2b A02 A04 A05
W3 103 225/35R17 K2b R03 R70 A06 A08 A09
e11*98/14*0128*.., A12 A14 A16
e11*2001/116*0128*. A18 VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 A02 A04 A05
L5 66 215/35R17 K1a K2b K42 A06 A08 A09
e6*93/81*0019*.. A12 A14 A16
A18 Cbo Cpe
LK6 S01
Toyota Yaris 51, 66, 73 195/40R17 K6f T81 A02 A04 A05
XP13M(a) 51, 66, 73 195/45R17 K6f A06 A08 A09
e11*2007/46*0152*.. 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A12 A14 A16
51, 66, 73 215/35R17 K2b K6f K6g K6i R03 A18 Flh LY1
V17 S01
Toyota Yaris 51-74 195/40R17 T81 A02 A04 A05
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A06 A08 A09
e11*2001/116*0248*, A12 A14 A16
e11*2001/116*0249*. A18 Flh S01
Toyota Yaris Club 66, 73 195/40R17 K6f T81 A02 A04 A05
XP13M(a) 66, 73 195/45R17 K6f A06 A08 A09
e11*2007/46*0152*.. 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A12 A14 A16
66, 73 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79 A18 Flh LY2
T83 V17 S01
66, 73 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris TS 98 195/45R17 A02 A04 A05
XP9 98 205/40R17 K1c K2b K42 K56 A06 A08 A09
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 A12 A14 A16
98 215/40R17 K1c K2b K42 K56 A18 Flh S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.
Seite 6 von 11

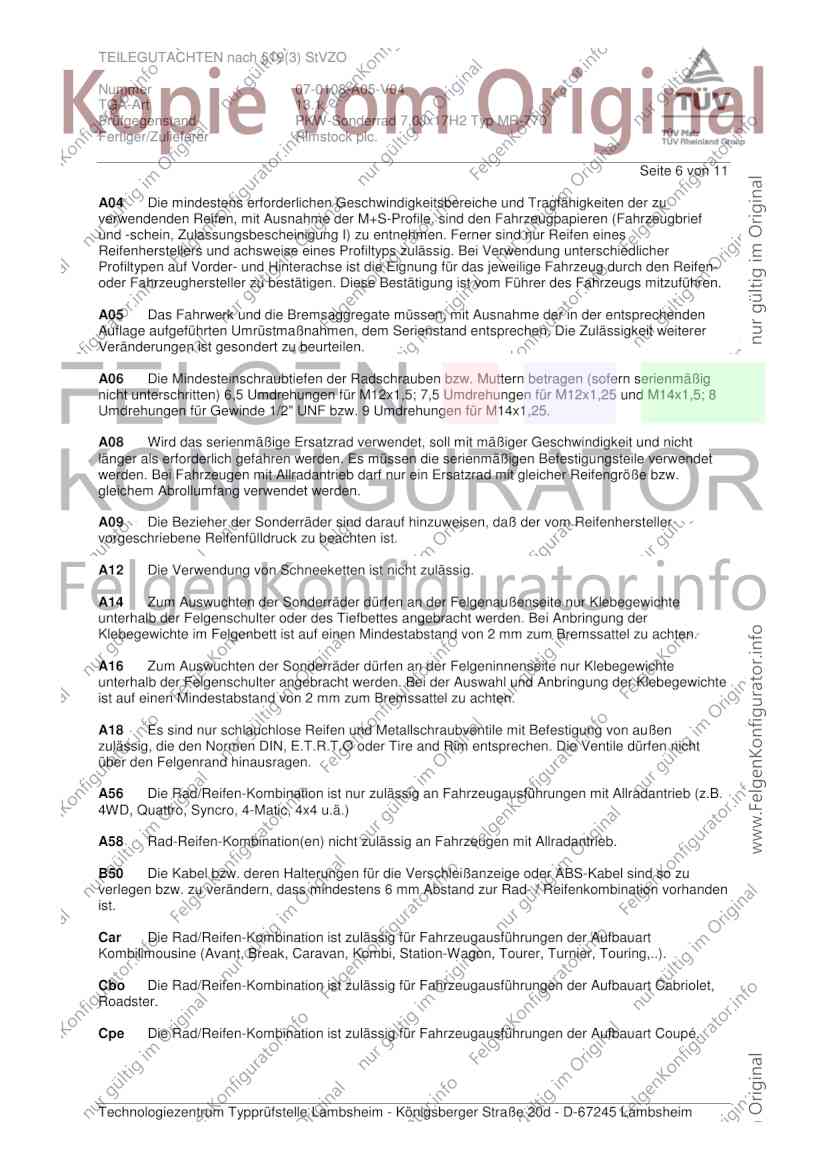

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

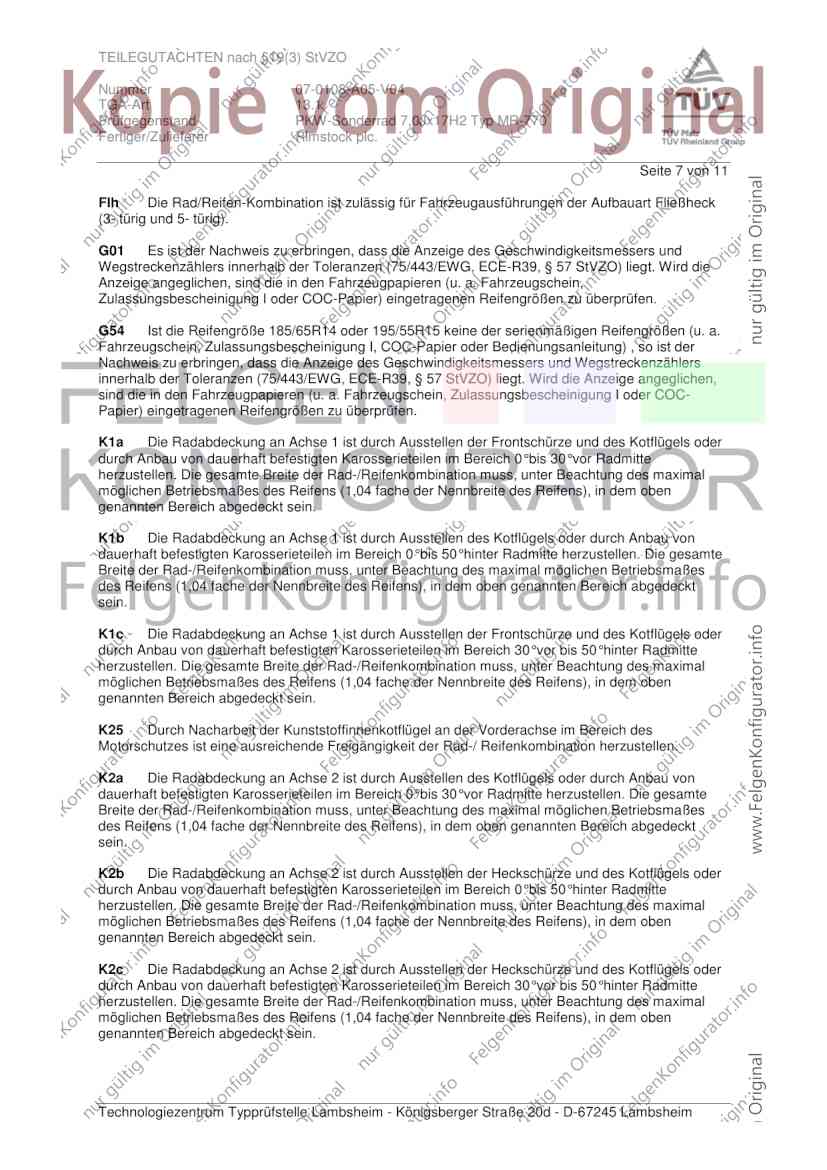

Seite 7 von 11
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

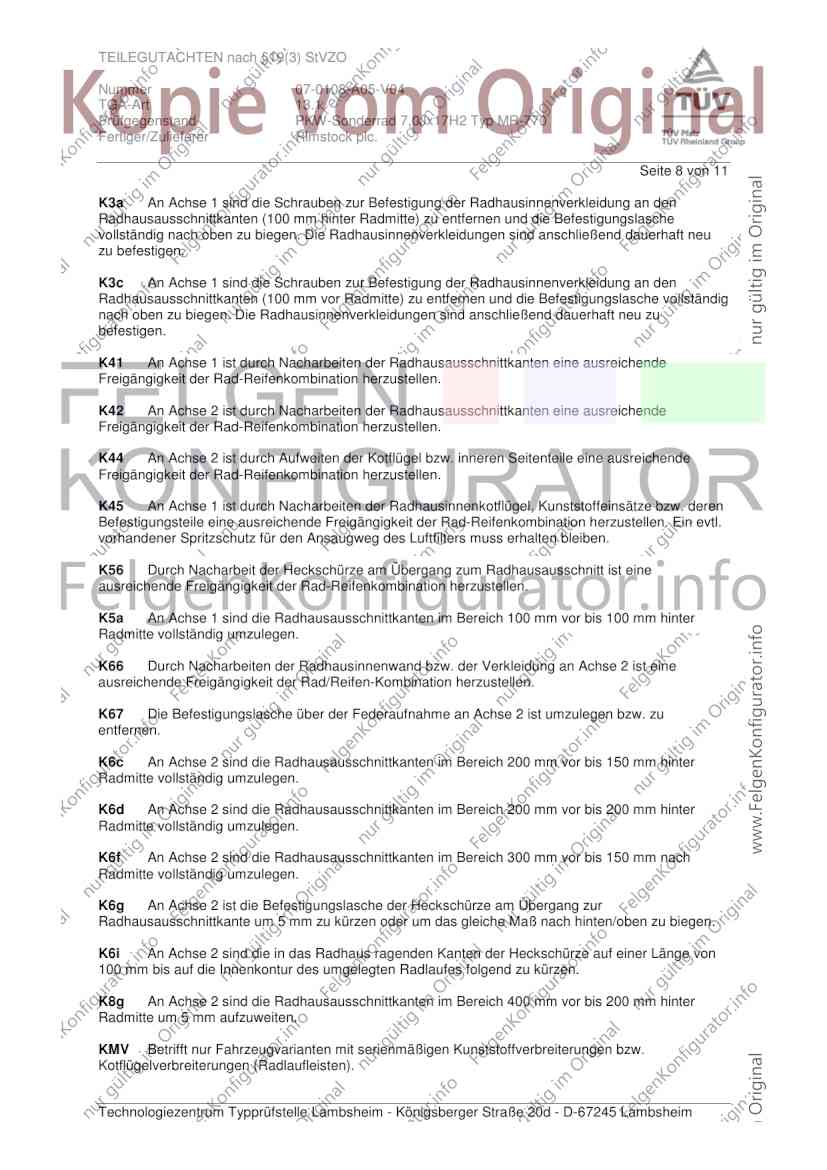

Seite 8 von 11
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

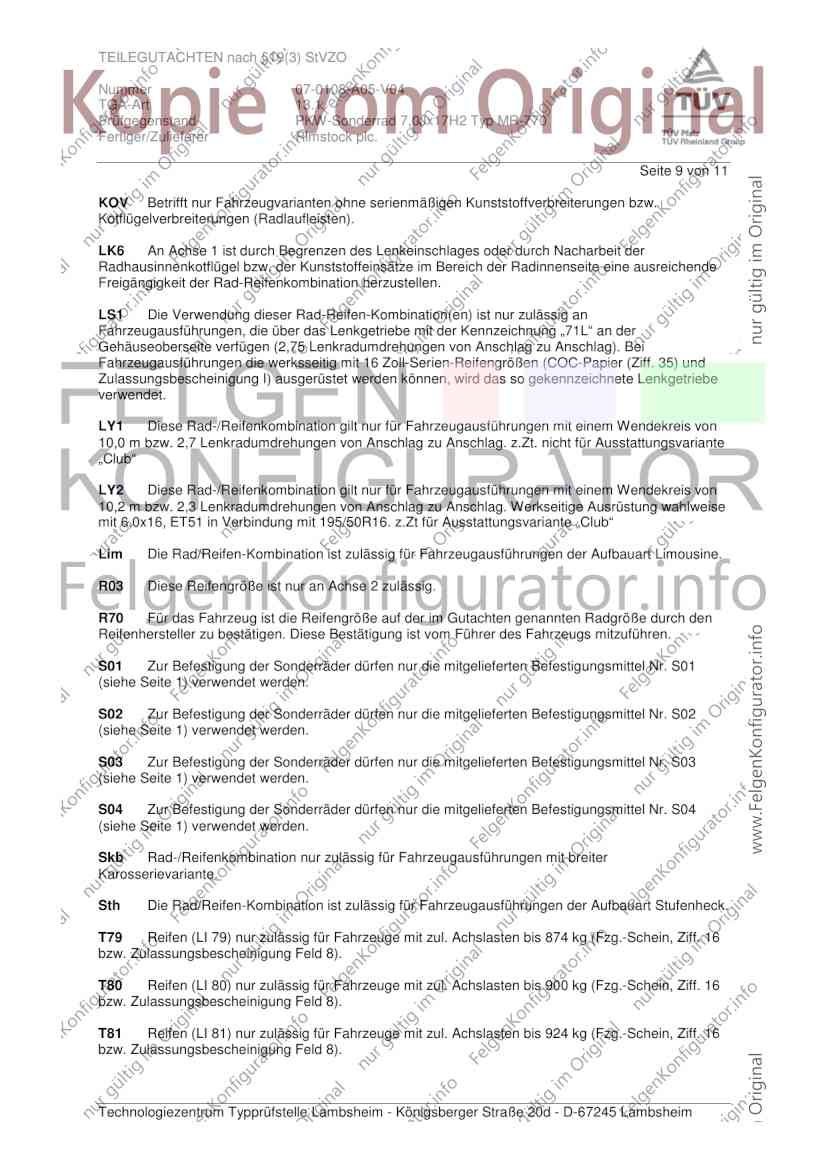

Seite 9 von 11
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

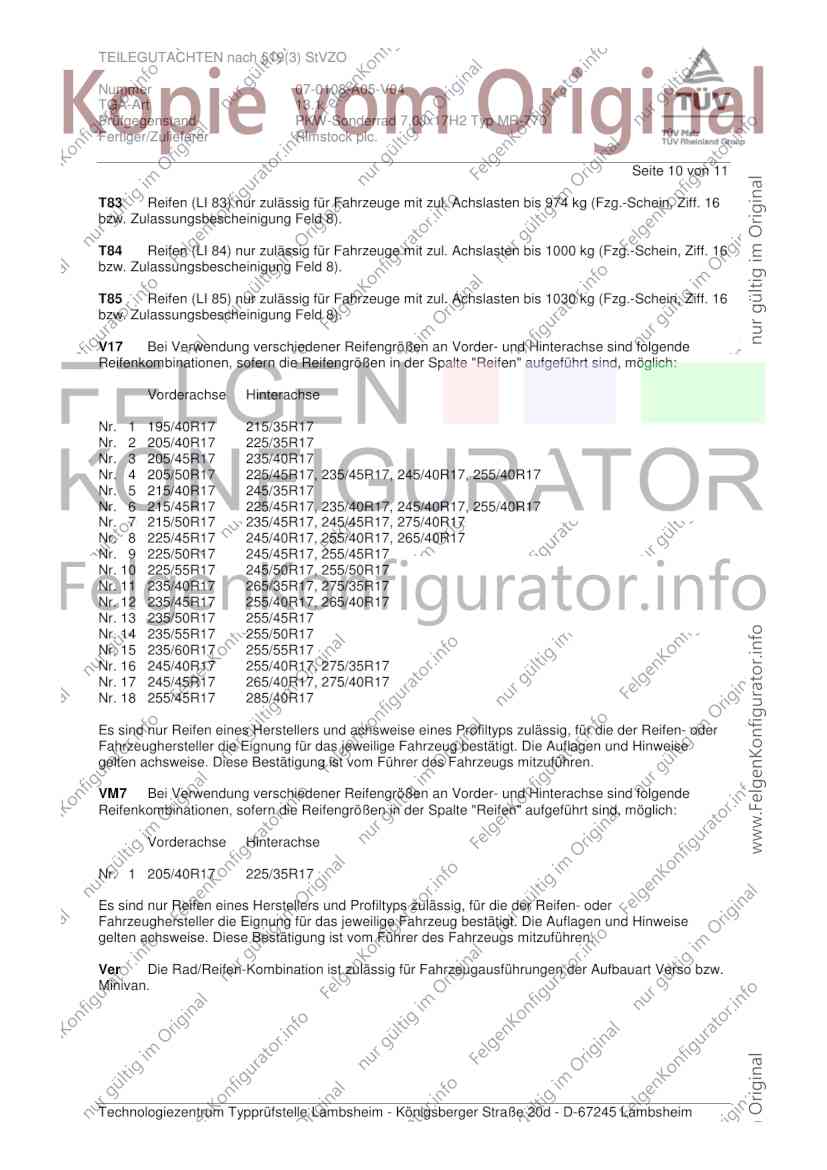

Seite 10 von 11
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0108-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ MR-770
Fertiger/Zulieferer Rimstock plc.

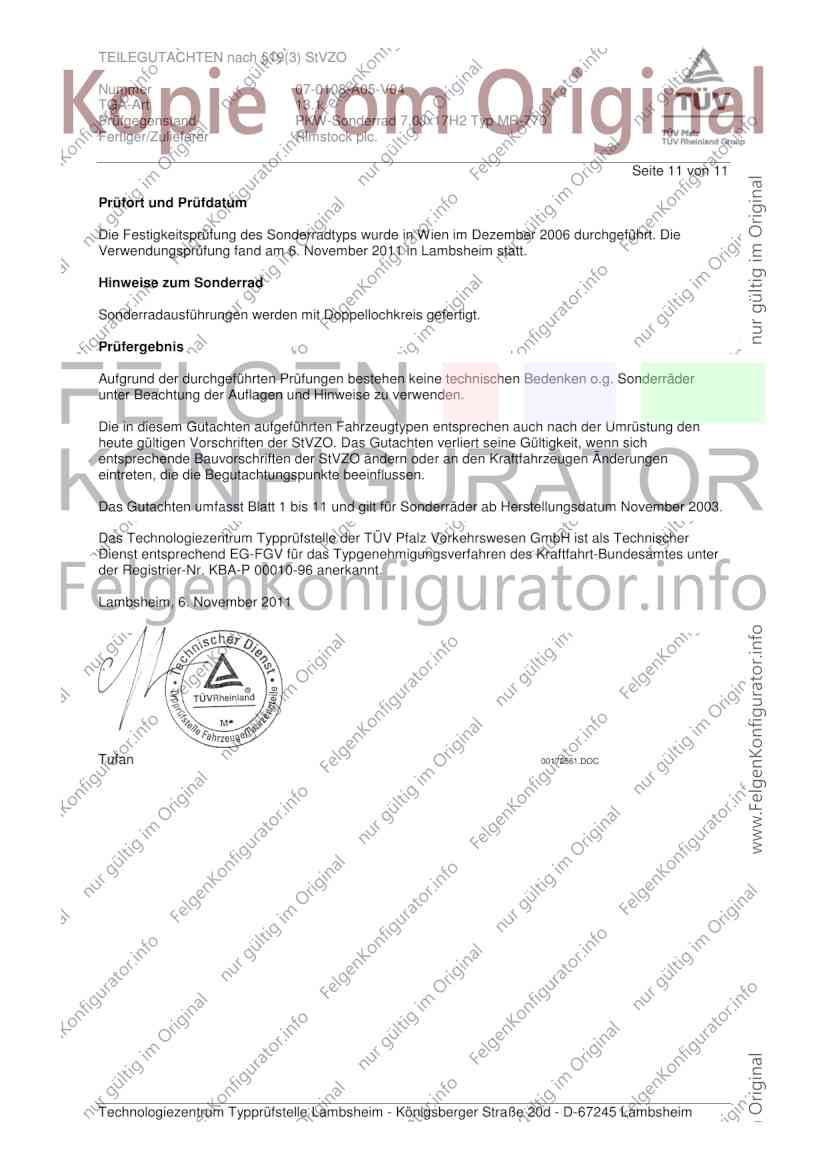

Seite 11 von 11
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wien im Dezember 2006 durchgeführt. Die
Verwendungsprüfung fand am 6. November 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Sonderradausführungen werden mit Doppellochkreis gefertigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2003.
Das Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH ist als Technischer
Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des Kraftfahrt-Bundesamtes unter
der Registrier-Nr. KBA-P 00010-96 anerkannt.
Lambsheim, 6. November 2011
Tufan 00172561.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
