TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

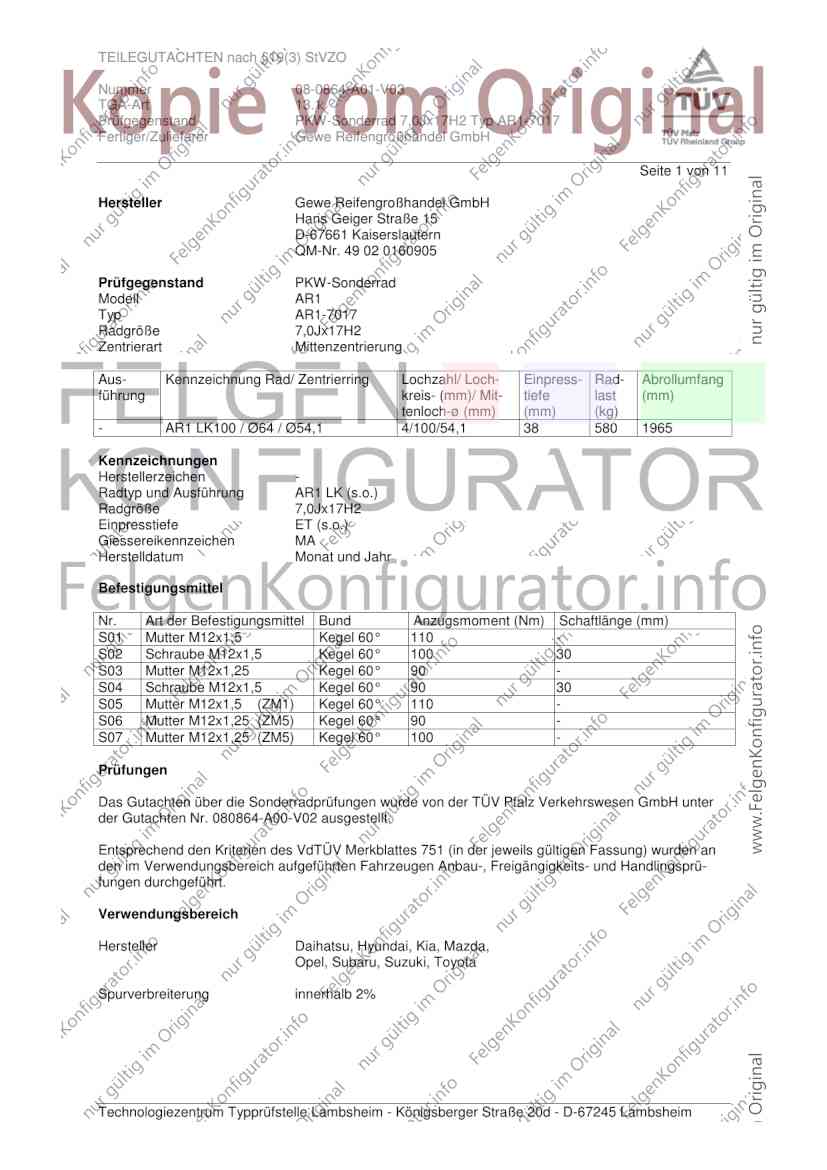

Seite 1 von 11
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR1-7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- AR1 LK100 / Ø64 / Ø54,1 4/100/54,1 38 580 1965
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung AR1 LK (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 90 30
S05 Mutter M12x1,5 (ZM1) Kegel 60° 110 -
S06 Mutter M12x1,25 (ZM5) Kegel 60° 90 -
S07 Mutter M12x1,25 (ZM5) Kegel 60° 100 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080864-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda,
Opel, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

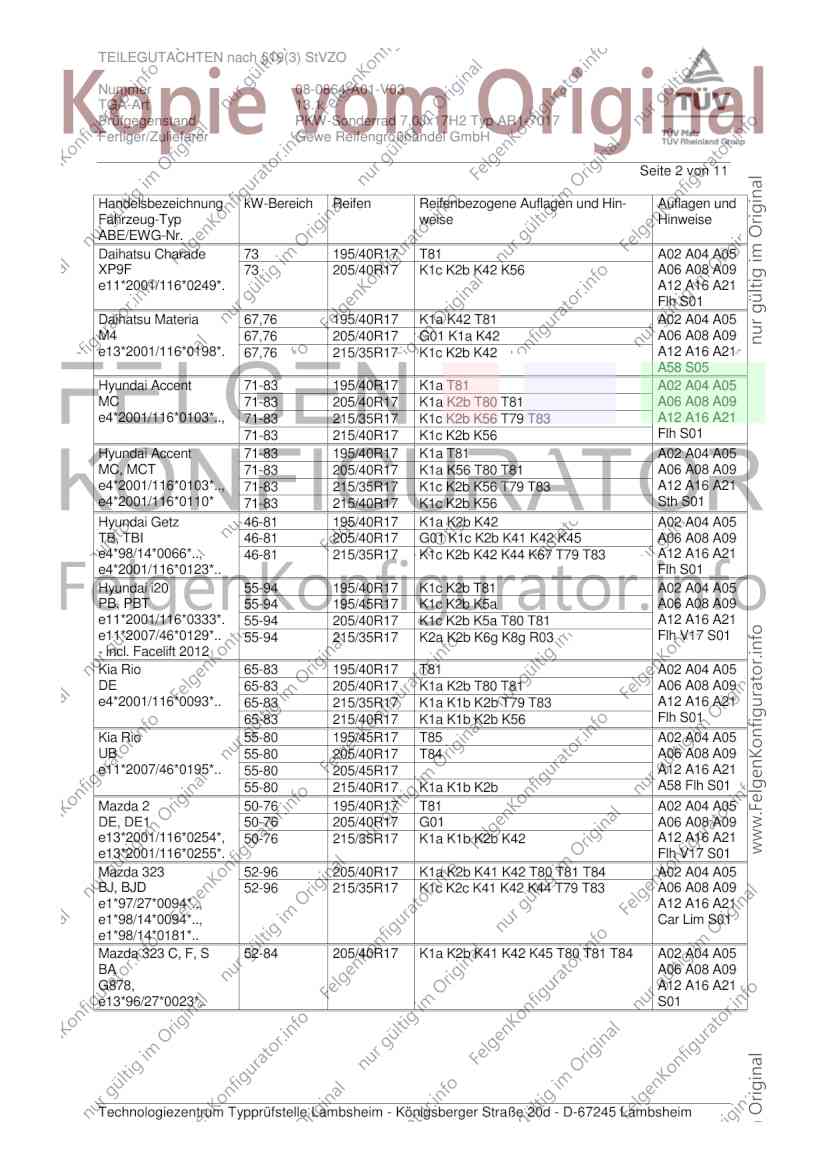

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A02 A04 A05
XP9F 73 205/40R17 K1c K2b K42 K56 A06 A08 A09
e11*2001/116*0249*. A12 A16 A21
Flh S01
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 A02 A04 A05
M4 67,76 205/40R17 G01 K1a K42 A06 A08 A09
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 A12 A16 A21
A58 S05
Hyundai Accent 71-83 195/40R17 K1a T81 A02 A04 A05
MC 71-83 205/40R17 K1a K2b T80 T81 A06 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A16 A21
71-83 215/40R17 K1c K2b K56 Flh S01
Hyundai Accent 71-83 195/40R17 K1a T81 A02 A04 A05
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A06 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A16 A21
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56 Sth S01
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A02 A04 A05
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A06 A08 A09
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A12 A16 A21
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 195/40R17 K1c K2b T81 A02 A04 A05
PB, PBT 55-94 195/45R17 K1c K2b K5a A06 A08 A09
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 A12 A16 A21
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03 Flh V17 S01
- incl. Facelift 2012
Kia Rio 65-83 195/40R17 T81 A02 A04 A05
DE 65-83 205/40R17 K1a K2b T80 T81 A06 A08 A09
e4*2001/116*0093*.. 65-83 215/35R17 K1a K1b K2b T79 T83 A12 A16 A21
65-83 215/40R17 K1a K1b K2b K56 Flh S01
Kia Rio 55-80 195/45R17 T85 A02 A04 A05
UB 55-80 205/40R17 T84 A06 A08 A09
e11*2007/46*0195*.. 55-80 205/45R17 A12 A16 A21
55-80 215/40R17 K1a K1b K2b A58 Flh S01
Mazda 2 50-76 195/40R17 T81 A02 A04 A05
DE, DE1 50-76 205/40R17 G01 A06 A08 A09
e13*2001/116*0254*, 50-76 215/35R17 K1a K1b K2b K42 A12 A16 A21
e13*2001/116*0255*. Flh V17 S01
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A02 A04 A05
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A06 A08 A09
e1*97/27*0094*.., A12 A16 A21
e1*98/14*0094*.., Car Lim S01
e1*98/14*0181*..
Mazda 323 C, F, S 52-84 205/40R17 K1a K2b K41 K42 K45 T80 T81 T84 A02 A04 A05
BA A06 A08 A09
G878, A12 A16 A21
e13*96/27*0023*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

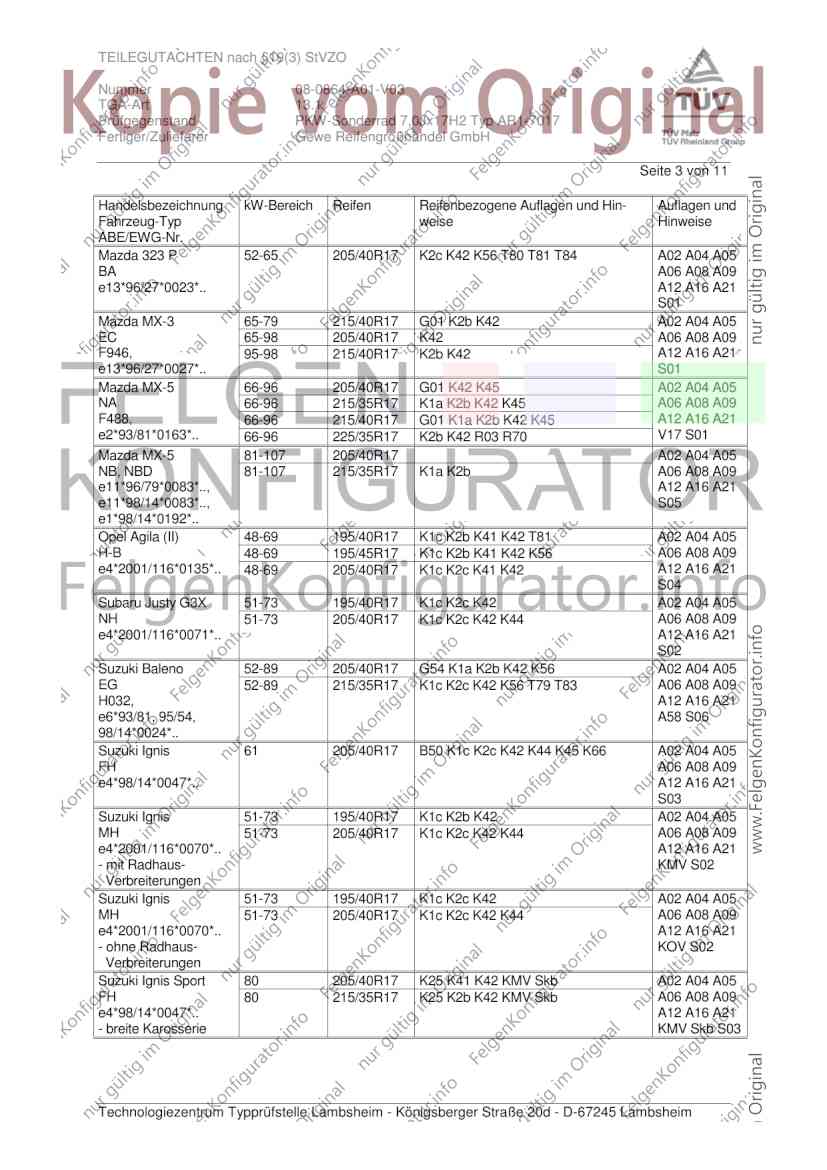

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A02 A04 A05
BA A06 A08 A09
e13*96/27*0023*.. A12 A16 A21
S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 A02 A04 A05
EC 65-98 205/40R17 K42 A06 A08 A09
F946, 95-98 215/40R17 K2b K42 A12 A16 A21
e13*96/27*0027*.. S01
Mazda MX-5 66-96 205/40R17 G01 K42 K45 A02 A04 A05
NA 66-96 215/35R17 K1a K2b K42 K45 A06 A08 A09
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A12 A16 A21
e2*93/81*0163*.. 66-96 225/35R17 K2b K42 R03 R70 V17 S01
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 K1a K2b A06 A08 A09
e11*96/79*0083*.., A12 A16 A21
e11*98/14*0083*.., S05
e1*98/14*0192*..
Opel Agila (II) 48-69 195/40R17 K1c K2b K41 K42 T81 A02 A04 A05
H-B 48-69 195/45R17 K1c K2b K41 K42 K56 A06 A08 A09
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2c K41 K42 A12 A16 A21
S04
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A02 A04 A05
NH 51-73 205/40R17 K1c K2c K42 K44 A06 A08 A09
e4*2001/116*0071*.. A12 A16 A21
S02
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A02 A04 A05
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A06 A08 A09
H032, A12 A16 A21
e6*93/81, 95/54, A58 S06
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A02 A04 A05
FH A06 A08 A09
e4*98/14*0047*.. A12 A16 A21
S03
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A02 A04 A05
MH 51-73 205/40R17 K1c K2c K42 K44 A06 A08 A09
e4*2001/116*0070*.. A12 A16 A21
- mit Radhaus- KMV S02
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A02 A04 A05
MH 51-73 205/40R17 K1c K2c K42 K44 A06 A08 A09
e4*2001/116*0070*.. A12 A16 A21
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb A02 A04 A05
FH 80 215/35R17 K25 K2b K42 KMV Skb A06 A08 A09
e4*98/14*0047*.. A12 A16 A21
- breite Karosserie KMV Skb S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

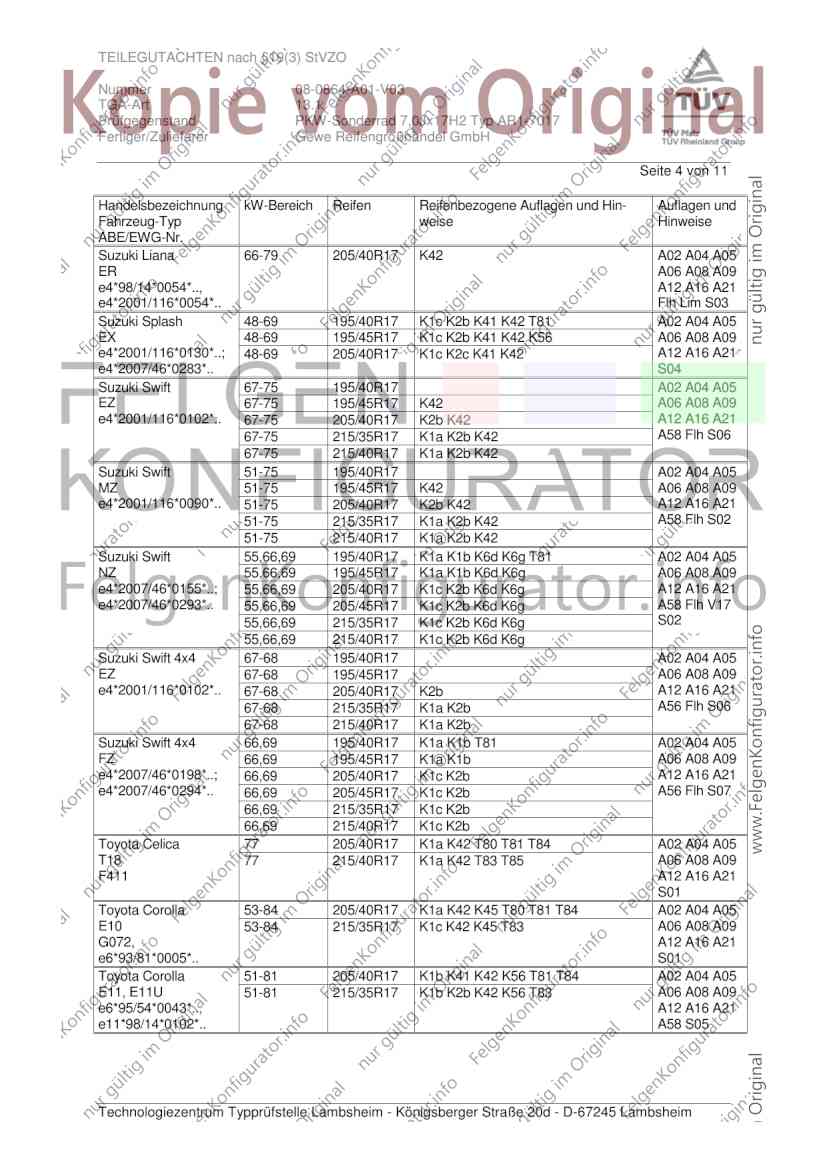

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Liana 66-79 205/40R17 K42 A02 A04 A05
ER A06 A08 A09
e4*98/14*0054*.., A12 A16 A21
e4*2001/116*0054*.. Flh Lim S03
Suzuki Splash 48-69 195/40R17 K1c K2b K41 K42 T81 A02 A04 A05
EX 48-69 195/45R17 K1c K2b K41 K42 K56 A06 A08 A09
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2c K41 K42 A12 A16 A21
e4*2007/46*0283*.. S04
Suzuki Swift 67-75 195/40R17 A02 A04 A05
EZ 67-75 195/45R17 K42 A06 A08 A09
e4*2001/116*0102*.. 67-75 205/40R17 K2b K42 A12 A16 A21
67-75 215/35R17 K1a K2b K42 A58 Flh S06
67-75 215/40R17 K1a K2b K42
Suzuki Swift 51-75 195/40R17 A02 A04 A05
MZ 51-75 195/45R17 K42 A06 A08 A09
e4*2001/116*0090*.. 51-75 205/40R17 K2b K42 A12 A16 A21
51-75 215/35R17 K1a K2b K42 A58 Flh S02
51-75 215/40R17 K1a K2b K42
Suzuki Swift 55,66,69 195/40R17 K1a K1b K6d K6g T81 A02 A04 A05
NZ 55,66,69 195/45R17 K1a K1b K6d K6g A06 A08 A09
e4*2007/46*0155*..; 55,66,69 205/40R17 K1c K2b K6d K6g A12 A16 A21
e4*2007/46*0293*.. 55,66,69 205/45R17 K1c K2b K6d K6g A58 Flh V17
55,66,69 215/35R17 K1c K2b K6d K6g S02
55,66,69 215/40R17 K1c K2b K6d K6g
Suzuki Swift 4x4 67-68 195/40R17 A02 A04 A05
EZ 67-68 195/45R17 A06 A08 A09
e4*2001/116*0102*.. 67-68 205/40R17 K2b A12 A16 A21
67-68 215/35R17 K1a K2b A56 Flh S06
67-68 215/40R17 K1a K2b
Suzuki Swift 4x4 66,69 195/40R17 K1a K1b T81 A02 A04 A05
FZ 66,69 195/45R17 K1a K1b A06 A08 A09
e4*2007/46*0198*..; 66,69 205/40R17 K1c K2b A12 A16 A21
e4*2007/46*0294*.. 66,69 205/45R17 K1c K2b A56 Flh S07
66,69 215/35R17 K1c K2b
66,69 215/40R17 K1c K2b
Toyota Celica 77 205/40R17 K1a K42 T80 T81 T84 A02 A04 A05
T18 77 215/40R17 K1a K42 T83 T85 A06 A08 A09
F411 A12 A16 A21
S01
Toyota Corolla 53-84 205/40R17 K1a K42 K45 T80 T81 T84 A02 A04 A05
E10 53-84 215/35R17 K1c K42 K45 T83 A06 A08 A09
G072, A12 A16 A21
e6*93/81*0005*.. S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A02 A04 A05
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A06 A08 A09
e6*95/54*0043*.., A12 A16 A21
e11*98/14*0102*.. A58 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

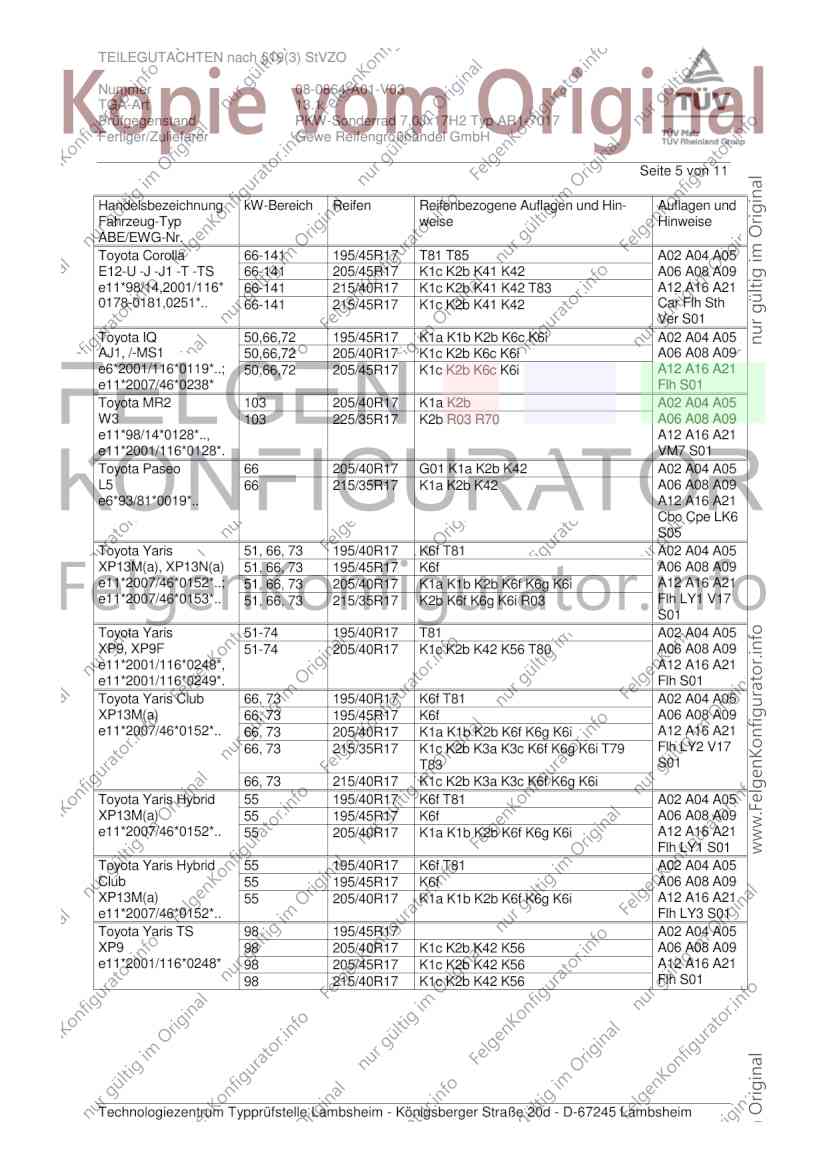

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/45R17 T81 T85 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/45R17 K1c K2b K41 K42 A06 A08 A09
e11*98/14,2001/116* 66-141 215/40R17 K1c K2b K41 K42 T83 A12 A16 A21
0178-0181,0251*.. 66-141 215/45R17 K1c K2b K41 K42 Car Flh Sth
Ver S01
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A02 A04 A05
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i A06 A08 A09
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K6c K6i A12 A16 A21
e11*2007/46*0238* Flh S01
Toyota MR2 103 205/40R17 K1a K2b A02 A04 A05
W3 103 225/35R17 K2b R03 R70 A06 A08 A09
e11*98/14*0128*.., A12 A16 A21
e11*2001/116*0128*. VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 A02 A04 A05
L5 66 215/35R17 K1a K2b K42 A06 A08 A09
e6*93/81*0019*.. A12 A16 A21
Cbo Cpe LK6
S05
Toyota Yaris 51, 66, 73 195/40R17 K6f T81 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 195/45R17 K6f A06 A08 A09
e11*2007/46*0152*..; 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A12 A16 A21
e11*2007/46*0153*.. 51, 66, 73 215/35R17 K2b K6f K6g K6i R03 Flh LY1 V17
S01
Toyota Yaris 51-74 195/40R17 T81 A02 A04 A05
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A06 A08 A09
e11*2001/116*0248*, A12 A16 A21
e11*2001/116*0249*. Flh S01
Toyota Yaris Club 66, 73 195/40R17 K6f T81 A02 A04 A05
XP13M(a) 66, 73 195/45R17 K6f A06 A08 A09
e11*2007/46*0152*.. 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A12 A16 A21
66, 73 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79 Flh LY2 V17
T83 S01
66, 73 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris Hybrid 55 195/40R17 K6f T81 A02 A04 A05
XP13M(a) 55 195/45R17 K6f A06 A08 A09
e11*2007/46*0152*.. 55 205/40R17 K1a K1b K2b K6f K6g K6i A12 A16 A21
Flh LY1 S01
Toyota Yaris Hybrid 55 195/40R17 K6f T81 A02 A04 A05
Club 55 195/45R17 K6f A06 A08 A09
XP13M(a) 55 205/40R17 K1a K1b K2b K6f K6g K6i A12 A16 A21
e11*2007/46*0152*.. Flh LY3 S01
Toyota Yaris TS 98 195/45R17 A02 A04 A05
XP9 98 205/40R17 K1c K2b K42 K56 A06 A08 A09
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 A12 A16 A21
98 215/40R17 K1c K2b K42 K56 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

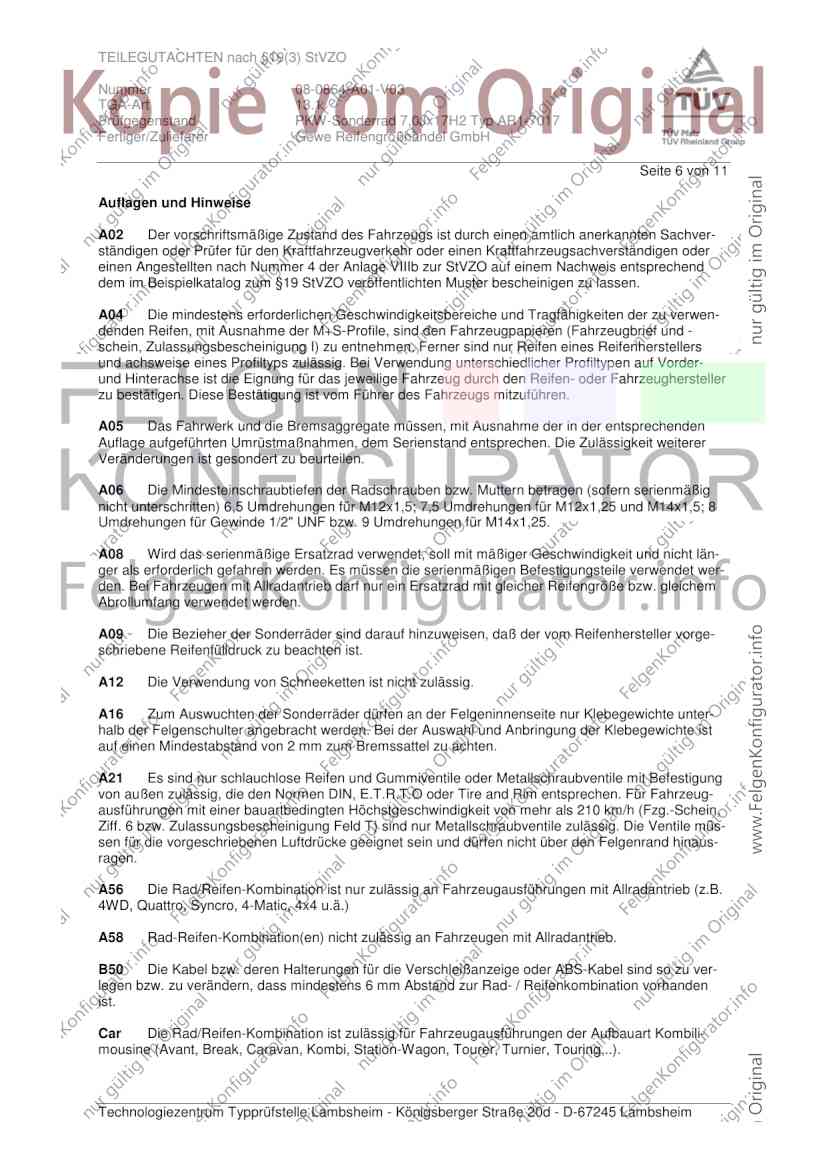

Seite 6 von 11
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

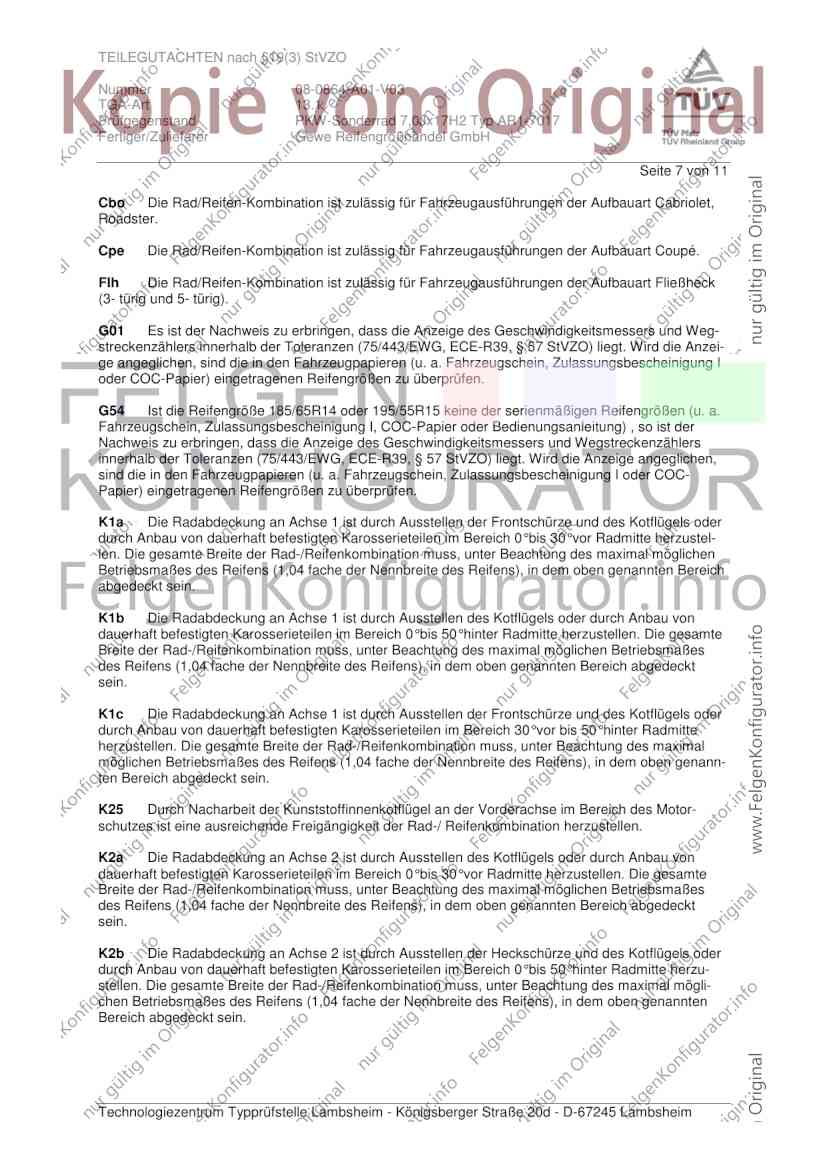

Seite 7 von 11
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

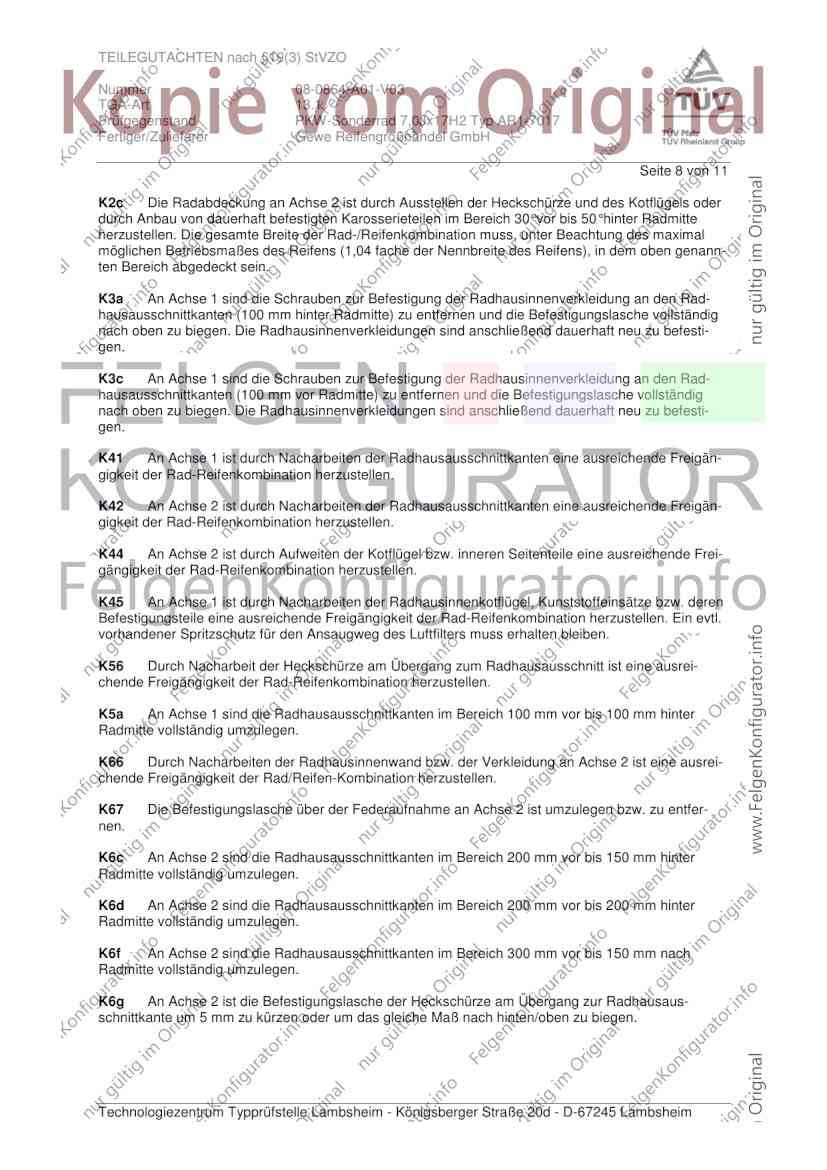

Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfer-
nen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

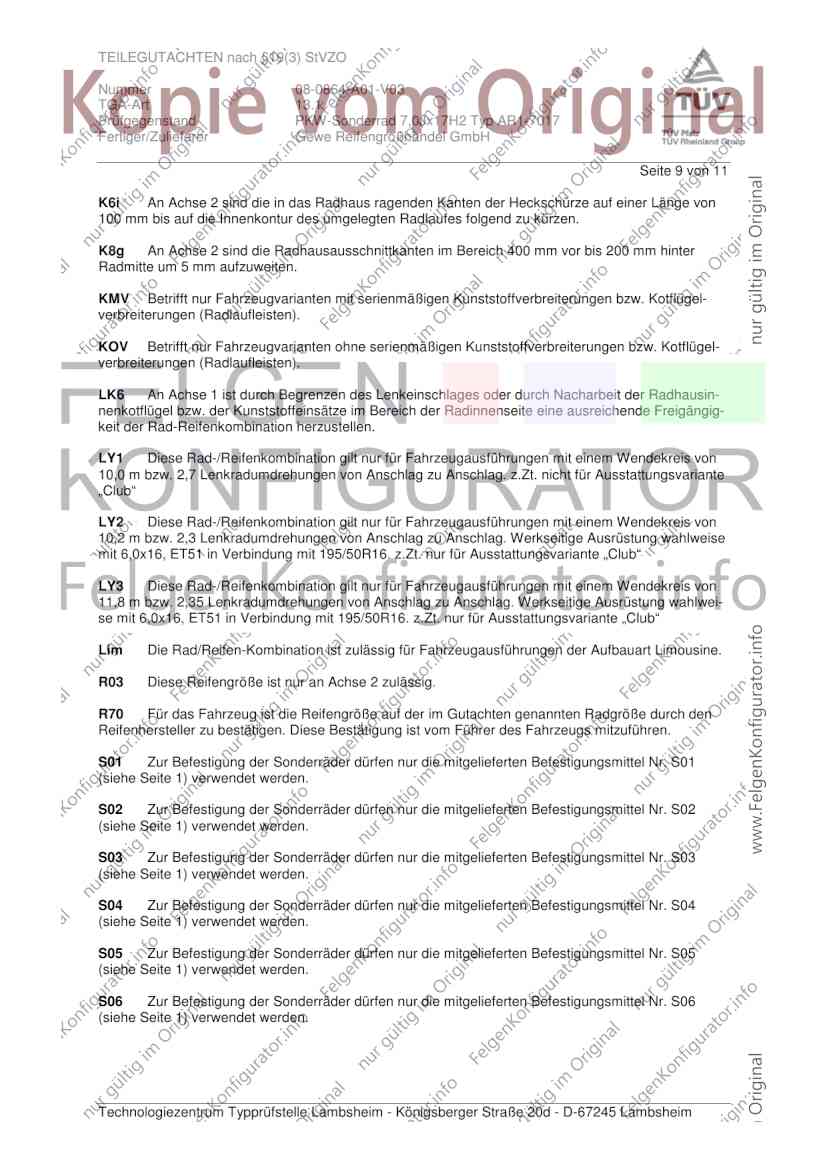

Seite 9 von 11
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

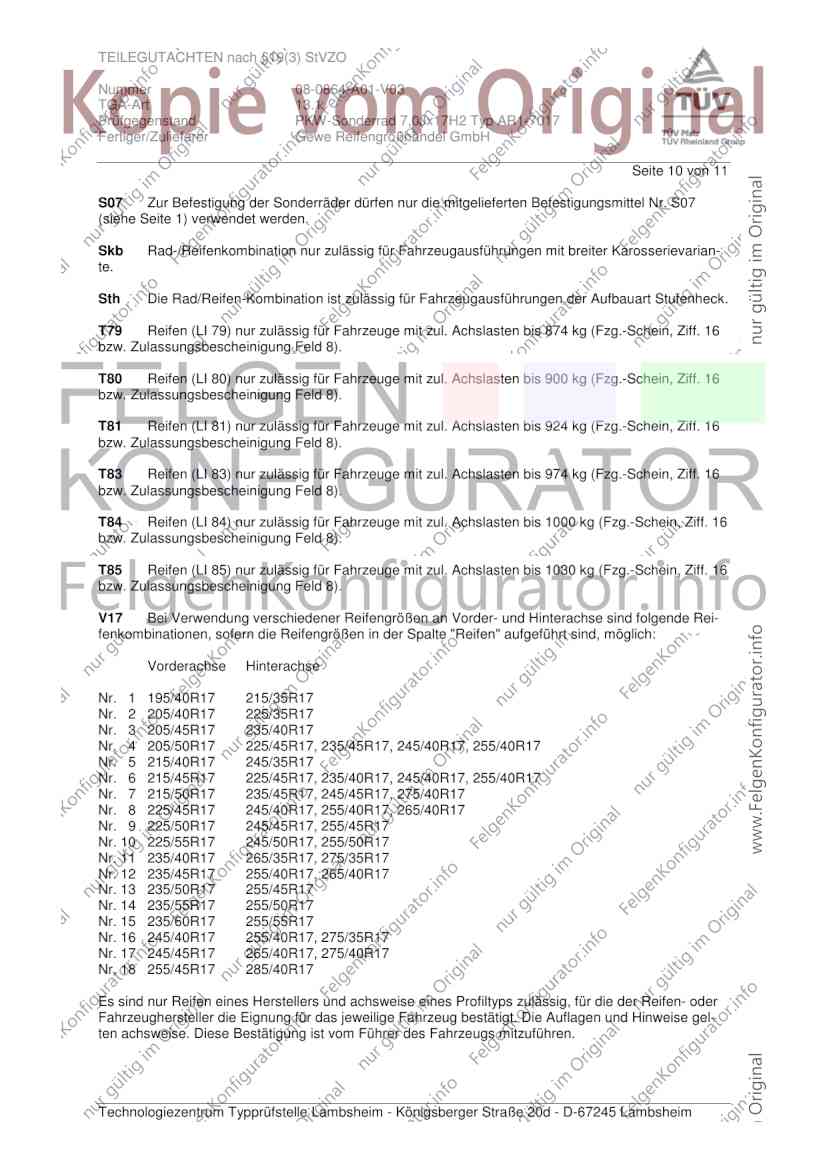

Seite 10 von 11
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0864-A01-V03
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AR1-7017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 11
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TUV Rheinland Malaysia Sdn.
Bhd. ab August 2008 durchgeführt. Die Verwendungsprüfung fand am 21. Januar 2013 in Lambsheim
statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Januar 2013
Haasis 00189178.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
