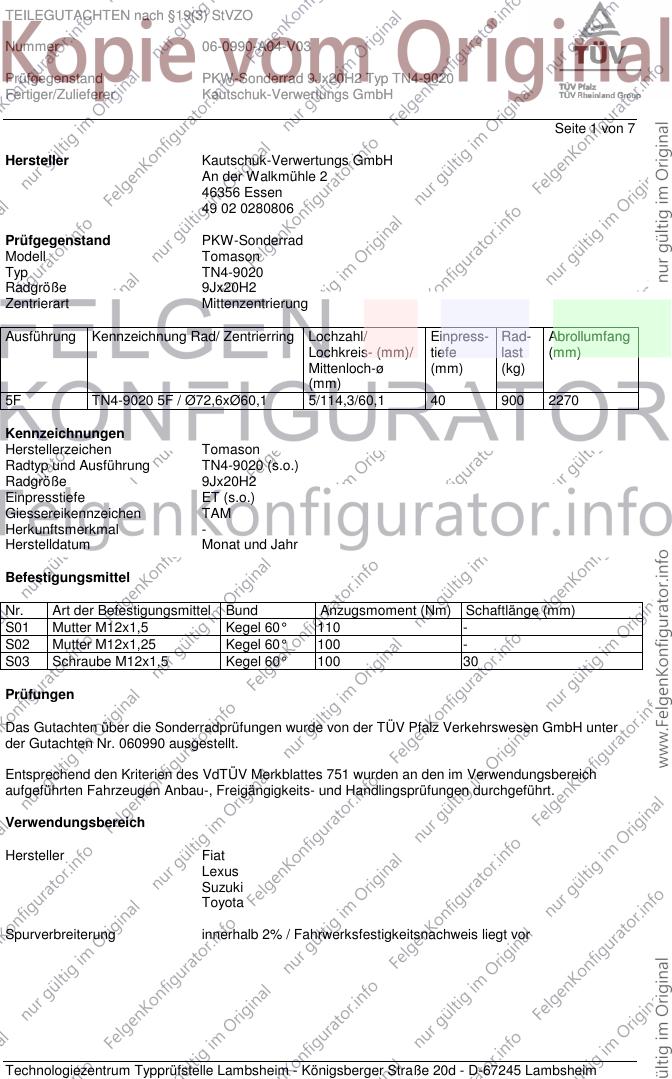

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 7
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell Tomason
Typ TN4-9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5F TN4-9020 5F / Ø72,6xØ60,1 5/114,3/60,1 40 900 2270
Kennzeichnungen
Herstellerzeichen Tomason
Radtyp und Ausführung TN4-9020 (s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 100 -
S03 Schraube M12x1,5 Kegel 60° 100 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 060990 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

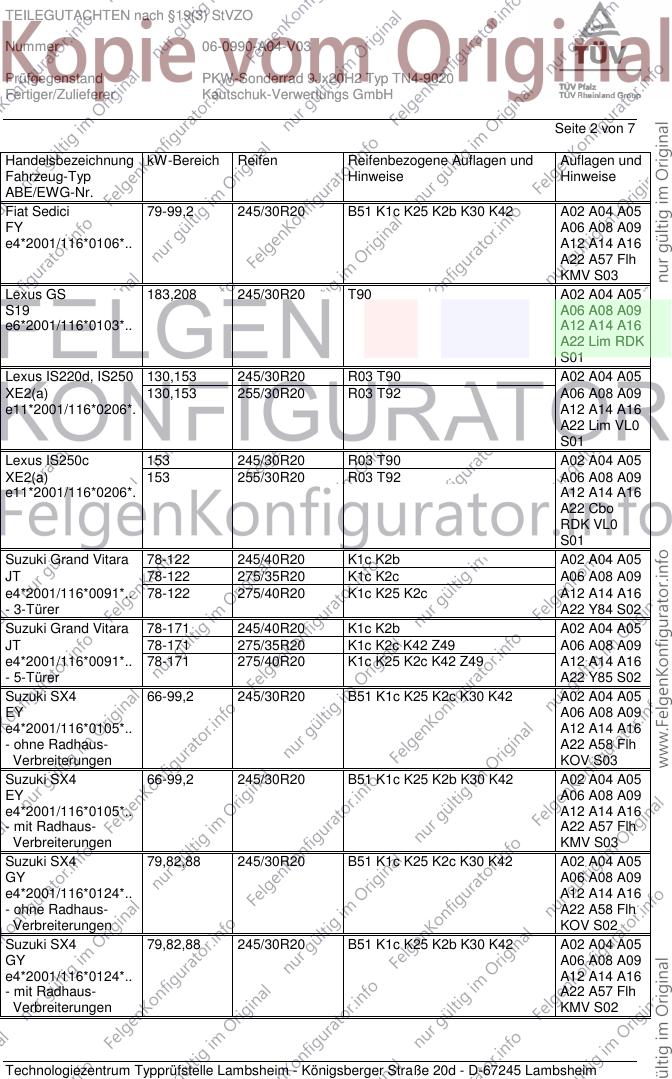

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 245/30R20 B51 K1c K25 K2b K30 K42 A02 A04 A05
FY A06 A08 A09
e4*2001/116*0106*.. A12 A14 A16
A22 A57 Flh
KMV S03
Lexus GS 183,208 245/30R20 T90 A02 A04 A05
S19 A06 A08 A09
e6*2001/116*0103*.. A12 A14 A16
A22 Lim RDK
S01
Lexus IS220d, IS250 130,153 245/30R20 R03 T90 A02 A04 A05
XE2(a) 130,153 255/30R20 R03 T92 A06 A08 A09
e11*2001/116*0206*. A12 A14 A16
A22 Lim VL0
S01
Lexus IS250c 153 245/30R20 R03 T90 A02 A04 A05
XE2(a) 153 255/30R20 R03 T92 A06 A08 A09
e11*2001/116*0206*. A12 A14 A16
A22 Cbo
RDK VL0
S01
Suzuki Grand Vitara 78-122 245/40R20 K1c K2b A02 A04 A05
JT 78-122 275/35R20 K1c K2c A06 A08 A09
e4*2001/116*0091*.. 78-122 275/40R20 K1c K25 K2c A12 A14 A16
- 3-Türer A22 Y84 S02
Suzuki Grand Vitara 78-171 245/40R20 K1c K2b A02 A04 A05
JT 78-171 275/35R20 K1c K2c K42 Z49 A06 A08 A09
e4*2001/116*0091*.. 78-171 275/40R20 K1c K25 K2c K42 Z49 A12 A14 A16
- 5-Türer A22 Y85 S02
Suzuki SX4 66-99,2 245/30R20 B51 K1c K25 K2c K30 K42 A02 A04 A05
EY A06 A08 A09
e4*2001/116*0105*.. A12 A14 A16
- ohne Radhaus- A22 A58 Flh
Verbreiterungen KOV S03
Suzuki SX4 66-99,2 245/30R20 B51 K1c K25 K2b K30 K42 A02 A04 A05
EY A06 A08 A09
e4*2001/116*0105*.. A12 A14 A16
- mit Radhaus- A22 A57 Flh
Verbreiterungen KMV S03
Suzuki SX4 79,82,88 245/30R20 B51 K1c K25 K2c K30 K42 A02 A04 A05
GY A06 A08 A09
e4*2001/116*0124*.. A12 A14 A16
- ohne Radhaus- A22 A58 Flh
Verbreiterungen KOV S02
Suzuki SX4 79,82,88 245/30R20 B51 K1c K25 K2b K30 K42 A02 A04 A05
GY A06 A08 A09
e4*2001/116*0124*.. A12 A14 A16
- mit Radhaus- A22 A57 Flh
Verbreiterungen KMV S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 93-130 255/30R20 K1c K2b K4h K6f K6g T92 A02 A04 A05
T27 A06 A08 A09
e11*2001/116*0331*. A12 A14 A16
A22 Car Lim
S01
Toyota RAV4 100-130 245/40R20 A02 A04 A05
XA3 100-130 255/35R20 A06 A08 A09
e6*2001/116*0105*.. 100-130 265/35R20 A12 A14 A16
- mit Radhaus- A22 KMV
Verbreiterungen RDK S01
- incl. FL2009
Toyota RAV4 100-130 245/40R20 K1a K1b K2b A02 A04 A05
XA3 100-130 255/35R20 K1c K2b A06 A08 A09
e6*2001/116*0105*.. 100-130 265/35R20 K1c K2a K2b A12 A14 A16
- ohne Radhaus- A22 KOV
Verbreiterungen S01
- incl. FL2009
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

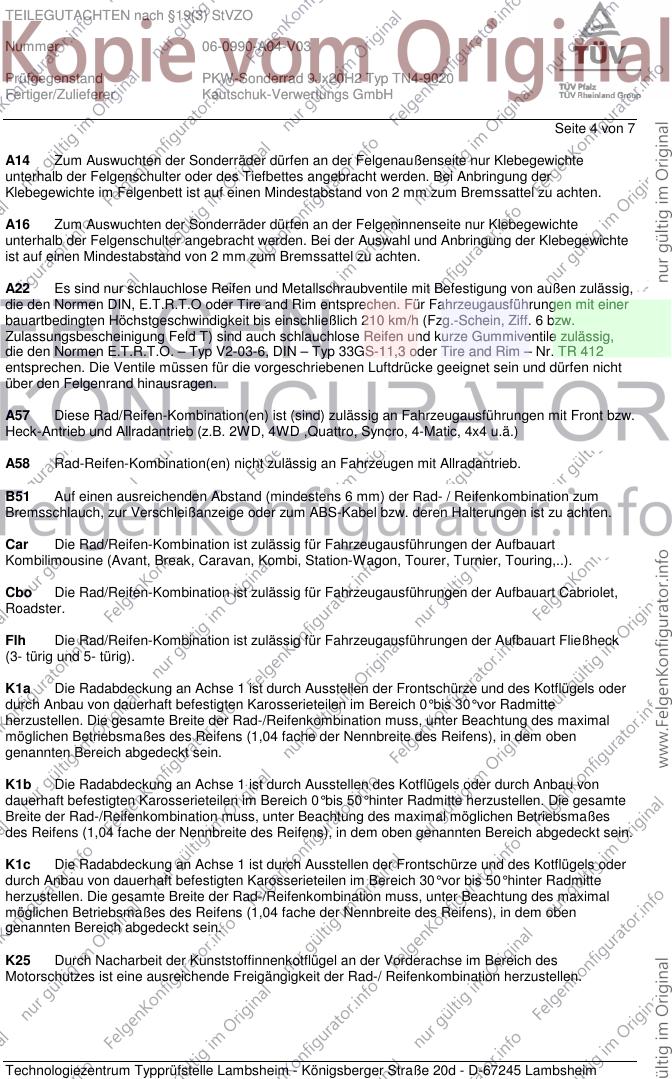

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 7
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

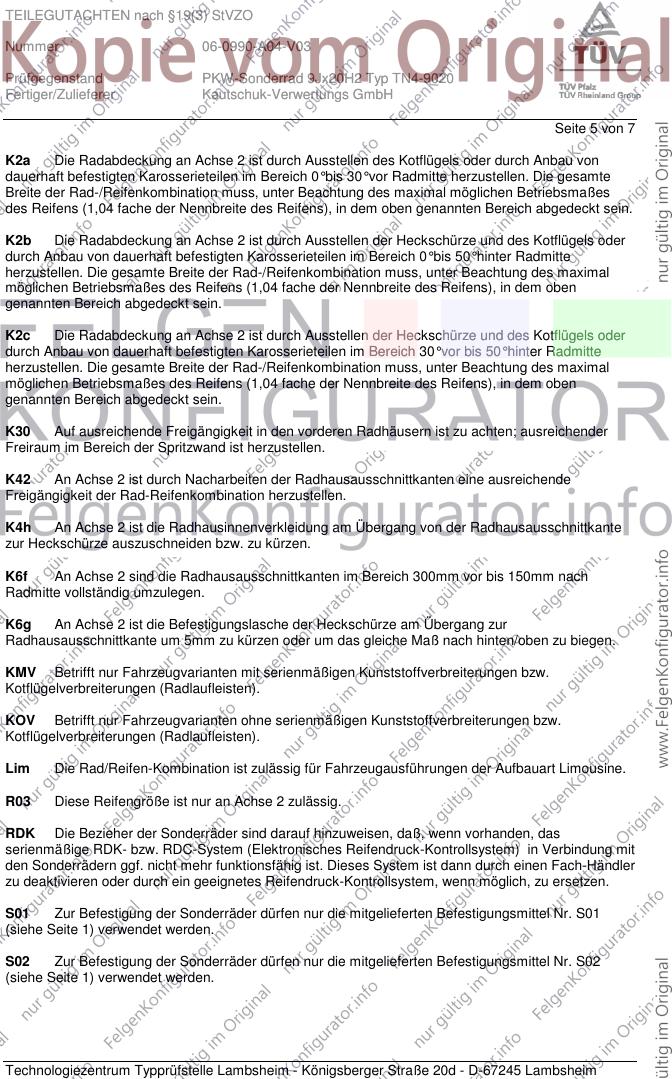

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 7
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 7
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VL0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/30R20 245/30R20, 255/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 1.08.06 durchgeführt. Die
Verwendungsprüfung fand am 29.1.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0990-A04-V03
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ TN4-9020
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 29.Januar 2010
Tufan 00145903.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
