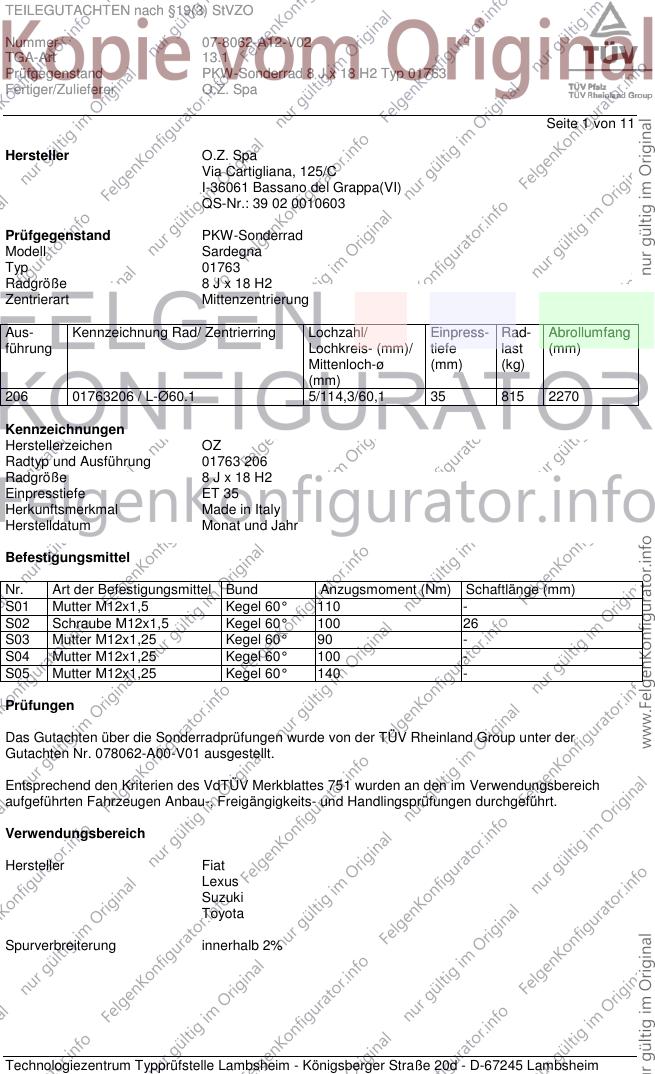

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 11
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Sardegna
Typ 01763
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
206 01763206 / L-Ø60.1 5/114,3/60,1 35 815 2270
Kennzeichnungen
Herstellerzeichen OZ
Radtyp und Ausführung 01763 206
Radgröße 8 J x 18 H2
Einpresstiefe ET 35
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 078062-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

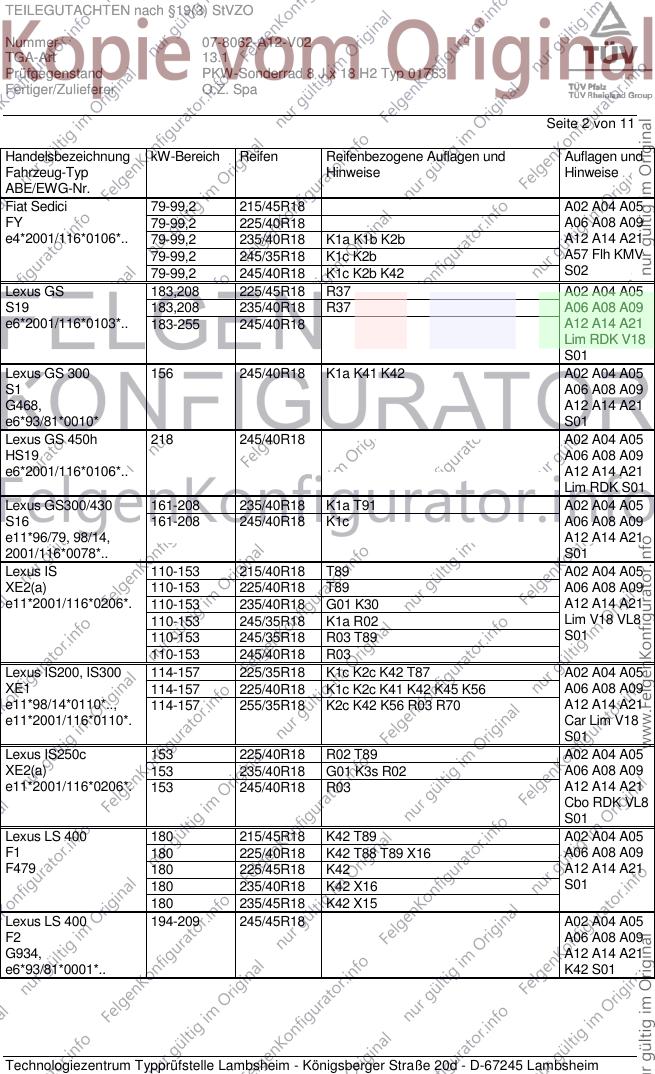

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 A02 A04 A05
FY 79-99,2 225/40R18 A06 A08 A09
e4*2001/116*0106*.. 79-99,2 235/40R18 K1a K1b K2b A12 A14 A21
79-99,2 245/35R18 K1c K2b A57 Flh KMV
79-99,2 245/40R18 K1c K2b K42 S02
Lexus GS 183,208 225/45R18 R37 A02 A04 A05
S19 183,208 235/40R18 R37 A06 A08 A09
e6*2001/116*0103*.. 183-255 245/40R18 A12 A14 A21
Lim RDK V18
S01
Lexus GS 300 156 245/40R18 K1a K41 K42 A02 A04 A05
S1 A06 A08 A09
G468, A12 A14 A21
e6*93/81*0010* S01
Lexus GS 450h 218 245/40R18 A02 A04 A05
HS19 A06 A08 A09
e6*2001/116*0106*.. A12 A14 A21
Lim RDK S01
Lexus GS300/430 161-208 235/40R18 K1a T91 A02 A04 A05
S16 161-208 245/40R18 K1c A06 A08 A09
e11*96/79, 98/14, A12 A14 A21
2001/116*0078*.. S01
Lexus IS 110-153 215/40R18 T89 A02 A04 A05
XE2(a) 110-153 225/40R18 T89 A06 A08 A09
e11*2001/116*0206*. 110-153 235/40R18 G01 K30 A12 A14 A21
110-153 245/35R18 K1a R02 Lim V18 VL8
110-153 245/35R18 R03 T89 S01
110-153 245/40R18 R03
Lexus IS200, IS300 114-157 225/35R18 K1c K2c K42 T87 A02 A04 A05
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A06 A08 A09
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 A12 A14 A21
e11*2001/116*0110*. Car Lim V18
S01
Lexus IS250c 153 225/40R18 R02 T89 A02 A04 A05
XE2(a) 153 235/40R18 G01 K3s R02 A06 A08 A09
e11*2001/116*0206*. 153 245/40R18 R03 A12 A14 A21
Cbo RDK VL8
S01
Lexus LS 400 180 215/45R18 K42 T89 A02 A04 A05
F1 180 225/40R18 K42 T88 T89 X16 A06 A08 A09
F479 180 225/45R18 K42 A12 A14 A21
180 235/40R18 K42 X16 S01
180 235/45R18 K42 X15
Lexus LS 400 194-209 245/45R18 A02 A04 A05
F2 A06 A08 A09
G934, A12 A14 A21
e6*93/81*0001*.. K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus LS 430 207 235/45R18 K1c T94 A02 A04 A05
F3 207 245/45R18 K1c K41 A06 A08 A09
e6*98/14*0079*.., 207 255/45R18 K1c K2b K41 K42 K43 A12 A14 A21
e6*2001/116*0079*.. S01
Lexus RX 350, 450h 183,204 235/60R18 A13 A02 A04 A05
AL1(a), HAL1(a) A06 A08 A09
e6*2001/116*0117*.. A14 A21 S01
e6*2001/116*0118*..
Lexus SC 430 210 245/40R18 A02 A04 A05
Z4 A06 A08 A09
e6*98/14*0084*.., A10 A14 A21
e6*2001/116*0084*.. RDK S01
Suzuki Grand Vitara 78-122 225/60R18 K1c K2b A02 A04 A05
JT 78-122 235/55R18 K1c K2b A06 A08 A09
e4*2001/116*0091*.. 78-122 245/50R18 K1c K2b A12 A14 A21
- 3-Türer 78-122 255/45R18 K1c K2b Y84 S04
78-122 255/50R18 K1c K2c
Suzuki Grand Vitara 78-171 225/60R18 K1c K2b A02 A04 A05
JT 78-171 235/55R18 K1c K2b K42 Z49 A06 A08 A09
e4*2001/116*0091*.. 78-171 245/50R18 K1c K2c K42 Z49 A12 A14 A21
- 5-Türer 78-171 255/45R18 K1c K2b Y85 S04
78-171 255/50R18 K1c K2c K42 Z49
Suzuki Kizashi 131 215/45R18 T93 A02 A04 A05
FR 131 225/45R18 K1a K2b A06 A08 A09
e4*2007/46*0142*.. 131 235/40R18 K1a K2b A12 A14 A21
131 235/45R18 K1a K2b A57 Lim S05
131 245/40R18 K1c K2b K6d
Suzuki SX4 66-99,2 215/45R18 K1c K2b A02 A04 A05
EY 66-99,2 225/40R18 K1c K2b A06 A08 A09
e4*2001/116*0105*.. 66-99,2 235/40R18 K1c K2c A12 A14 A21
- ohne Radhaus- 66-99,2 245/35R18 K1c K2c A58 Flh KOV
Verbreiterungen 66-99,2 245/40R18 K1c K2c K42 S02
Suzuki SX4 66-99,2 215/45R18 A02 A04 A05
EY 66-99,2 225/40R18 A06 A08 A09
e4*2001/116*0105*.. 66-99,2 235/40R18 K1a K1b K2b A12 A14 A21
- mit Radhaus- 66-99,2 245/35R18 K1c K2b A57 Flh KMV
Verbreiterungen 66-99,2 245/40R18 K1c K2b K42 S02
Suzuki SX4 79,82,88 215/45R18 K1c K2b A02 A04 A05
GY 79,82,88 225/40R18 K1c K2b A06 A08 A09
e4*2001/116*0124*.. 79,82,88 235/40R18 K1c K2b A12 A14 A21
- ohne Radhaus- 79,82,88 245/35R18 K1c K2c A58 Flh KOV
Verbreiterungen 79,82,88 245/40R18 K1c K2c K42 S03
Suzuki SX4 79,82,88 215/45R18 A02 A04 A05
GY 79,82,88 225/40R18 A06 A08 A09
e4*2001/116*0124*.. 79,82,88 235/40R18 K1a K1b K2b A12 A14 A21
- mit Radhaus- 79,82,88 245/35R18 K1c K2b A57 Flh KMV
Verbreiterungen 79,82,88 245/40R18 K1c K2b K42 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

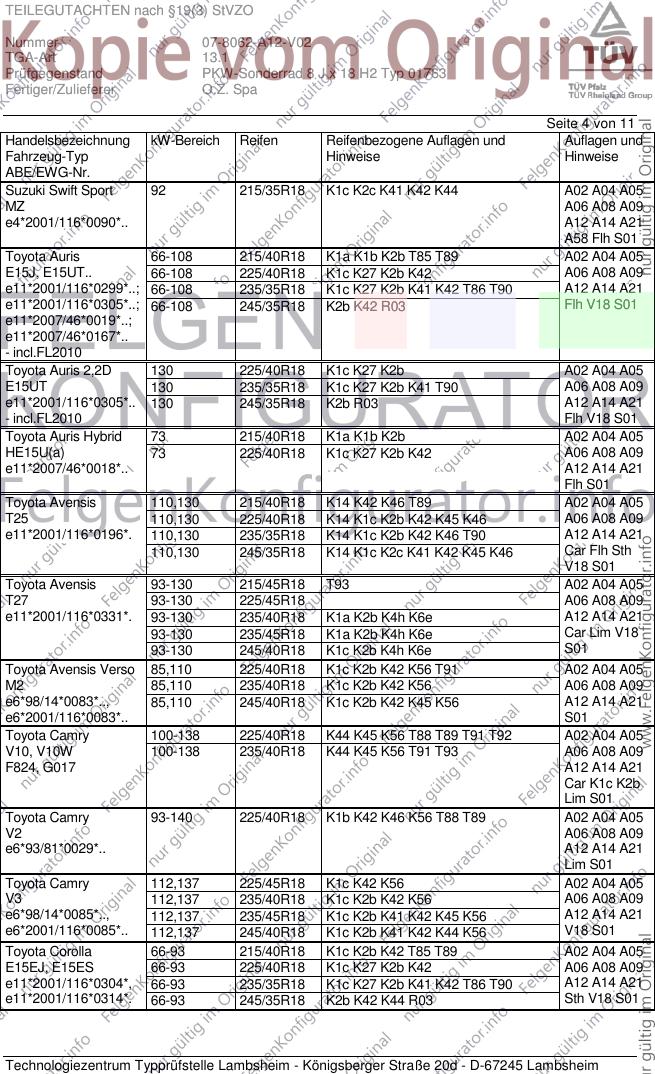

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift Sport 92 215/35R18 K1c K2c K41 K42 K44 A02 A04 A05
MZ A06 A08 A09
e4*2001/116*0090*.. A12 A14 A21
A58 Flh S01
Toyota Auris 66-108 215/40R18 K1a K1b K2b T85 T89 A02 A04 A05
E15J, E15UT.. 66-108 225/40R18 K1c K27 K2b K42 A06 A08 A09
e11*2001/116*0299*..; 66-108 235/35R18 K1c K27 K2b K41 K42 T86 T90 A12 A14 A21
e11*2001/116*0305*..; 66-108 245/35R18 K2b K42 R03 Flh V18 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl.FL2010
Toyota Auris 2,2D 130 225/40R18 K1c K27 K2b A02 A04 A05
E15UT 130 235/35R18 K1c K27 K2b K41 T90 A06 A08 A09
e11*2001/116*0305*.. 130 245/35R18 K2b R03 A12 A14 A21
- incl.FL2010 Flh V18 S01
Toyota Auris Hybrid 73 215/40R18 K1a K1b K2b A02 A04 A05
HE15U(a) 73 225/40R18 K1c K27 K2b K42 A06 A08 A09
e11*2007/46*0018*.. A12 A14 A21
Flh S01
Toyota Avensis 110,130 215/40R18 K14 K42 K46 T89 A02 A04 A05
T25 110,130 225/40R18 K14 K1c K2b K42 K45 K46 A06 A08 A09
e11*2001/116*0196*. 110,130 235/35R18 K14 K1c K2b K42 K46 T90 A12 A14 A21
110,130 245/35R18 K14 K1c K2c K41 K42 K45 K46 Car Flh Sth
V18 S01
Toyota Avensis 93-130 215/45R18 T93 A02 A04 A05
T27 93-130 225/45R18 A06 A08 A09
e11*2001/116*0331*. 93-130 235/40R18 K1a K2b K4h K6e A12 A14 A21
93-130 235/45R18 K1a K2b K4h K6e Car Lim V18
93-130 245/40R18 K1c K2b K4h K6e S01
Toyota Avensis Verso 85,110 225/40R18 K1c K2b K42 K56 T91 A02 A04 A05
M2 85,110 235/40R18 K1c K2b K42 K56 A06 A08 A09
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56 A12 A14 A21
e6*2001/116*0083*.. S01
Toyota Camry 100-138 225/40R18 K44 K45 K56 T88 T89 T91 T92 A02 A04 A05
V10, V10W 100-138 235/40R18 K44 K45 K56 T91 T93 A06 A08 A09
F824, G017 A12 A14 A21
Car K1c K2b
Lim S01
Toyota Camry 93-140 225/40R18 K1b K42 K46 K56 T88 T89 A02 A04 A05
V2 A06 A08 A09
e6*93/81*0029*.. A12 A14 A21
Lim S01
Toyota Camry 112,137 225/45R18 K1c K42 K56 A02 A04 A05
V3 112,137 235/40R18 K1c K2b K42 K56 A06 A08 A09
e6*98/14*0085*.., 112,137 235/45R18 K1c K2b K41 K42 K45 K56 A12 A14 A21
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K44 K56 V18 S01
Toyota Corolla 66-93 215/40R18 K1c K2b K42 T85 T89 A02 A04 A05
E15EJ, E15ES 66-93 225/40R18 K1c K27 K2b K42 A06 A08 A09
e11*2001/116*0304*, 66-93 235/35R18 K1c K27 K2b K41 K42 T86 T90 A12 A14 A21
e11*2001/116*0314*. 66-93 245/35R18 K2b K42 K44 R03 Sth V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

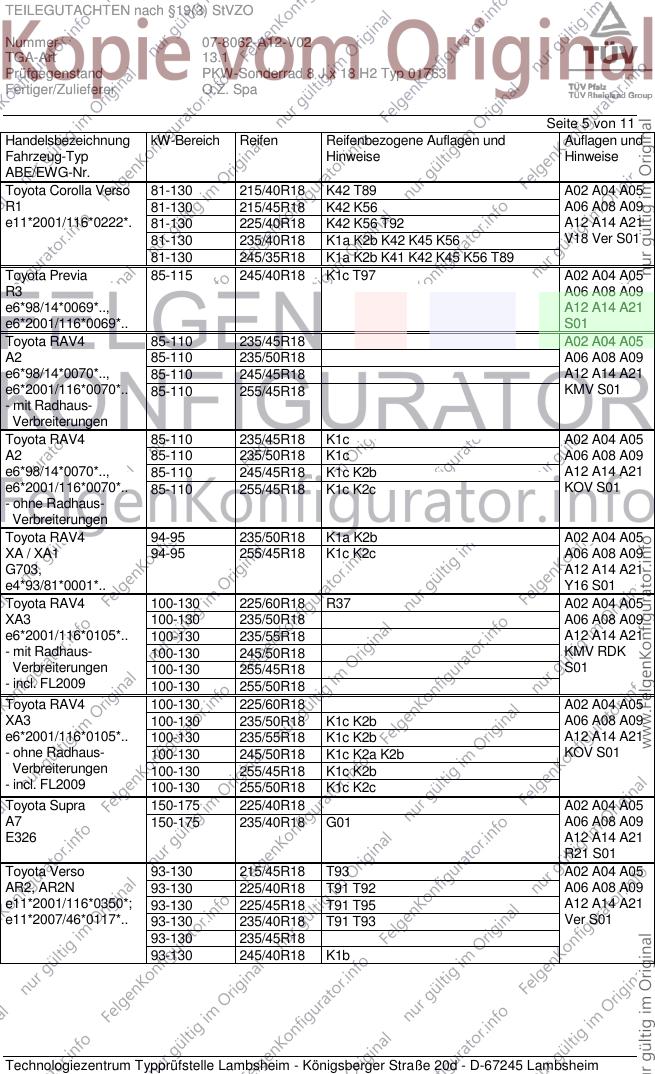

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla Verso 81-130 215/40R18 K42 T89 A02 A04 A05
R1 81-130 215/45R18 K42 K56 A06 A08 A09
e11*2001/116*0222*. 81-130 225/40R18 K42 K56 T92 A12 A14 A21
81-130 235/40R18 K1a K2b K42 K45 K56 V18 Ver S01
81-130 245/35R18 K1a K2b K41 K42 K45 K56 T89
Toyota Previa 85-115 245/40R18 K1c T97 A02 A04 A05
R3 A06 A08 A09
e6*98/14*0069*.., A12 A14 A21
e6*2001/116*0069*.. S01
Toyota RAV4 85-110 235/45R18 A02 A04 A05
A2 85-110 235/50R18 A06 A08 A09
e6*98/14*0070*.., 85-110 245/45R18 A12 A14 A21
e6*2001/116*0070*.. 85-110 255/45R18 KMV S01
- mit Radhaus-
Verbreiterungen
Toyota RAV4 85-110 235/45R18 K1c A02 A04 A05
A2 85-110 235/50R18 K1c A06 A08 A09
e6*98/14*0070*.., 85-110 245/45R18 K1c K2b A12 A14 A21
e6*2001/116*0070*.. 85-110 255/45R18 K1c K2c KOV S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 94-95 235/50R18 K1a K2b A02 A04 A05
XA / XA1 94-95 255/45R18 K1c K2c A06 A08 A09
G703, A12 A14 A21
e4*93/81*0001*.. Y16 S01
Toyota RAV4 100-130 225/60R18 R37 A02 A04 A05
XA3 100-130 235/50R18 A06 A08 A09
e6*2001/116*0105*.. 100-130 235/55R18 A12 A14 A21
- mit Radhaus- 100-130 245/50R18 KMV RDK
Verbreiterungen 100-130 255/45R18 S01
- incl. FL2009 100-130 255/50R18
Toyota RAV4 100-130 225/60R18 A02 A04 A05
XA3 100-130 235/50R18 K1c K2b A06 A08 A09
e6*2001/116*0105*.. 100-130 235/55R18 K1c K2b A12 A14 A21
- ohne Radhaus- 100-130 245/50R18 K1c K2a K2b KOV S01
Verbreiterungen 100-130 255/45R18 K1c K2b
- incl. FL2009 100-130 255/50R18 K1c K2c
Toyota Supra 150-175 225/40R18 A02 A04 A05
A7 150-175 235/40R18 G01 A06 A08 A09
E326 A12 A14 A21
R21 S01
Toyota Verso 93-130 215/45R18 T93 A02 A04 A05
AR2, AR2N 93-130 225/40R18 T91 T92 A06 A08 A09
e11*2001/116*0350*; 93-130 225/45R18 T91 T95 A12 A14 A21
e11*2007/46*0117*.. 93-130 235/40R18 T91 T93 Ver S01
93-130 235/45R18
93-130 245/40R18 K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

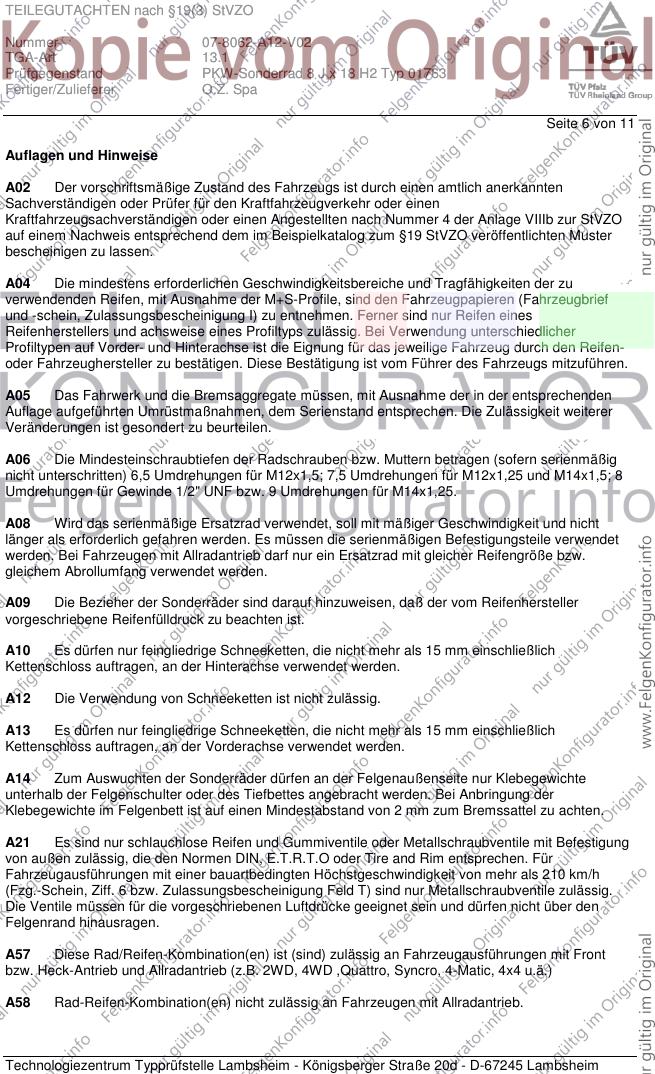

Seite 6 von 11
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

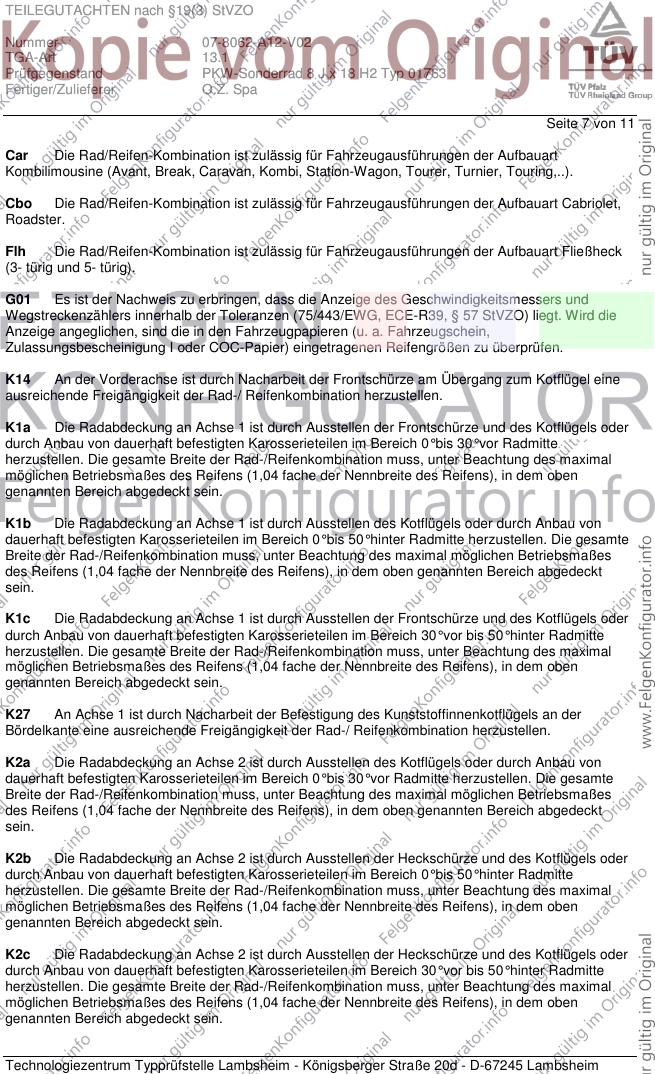

Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

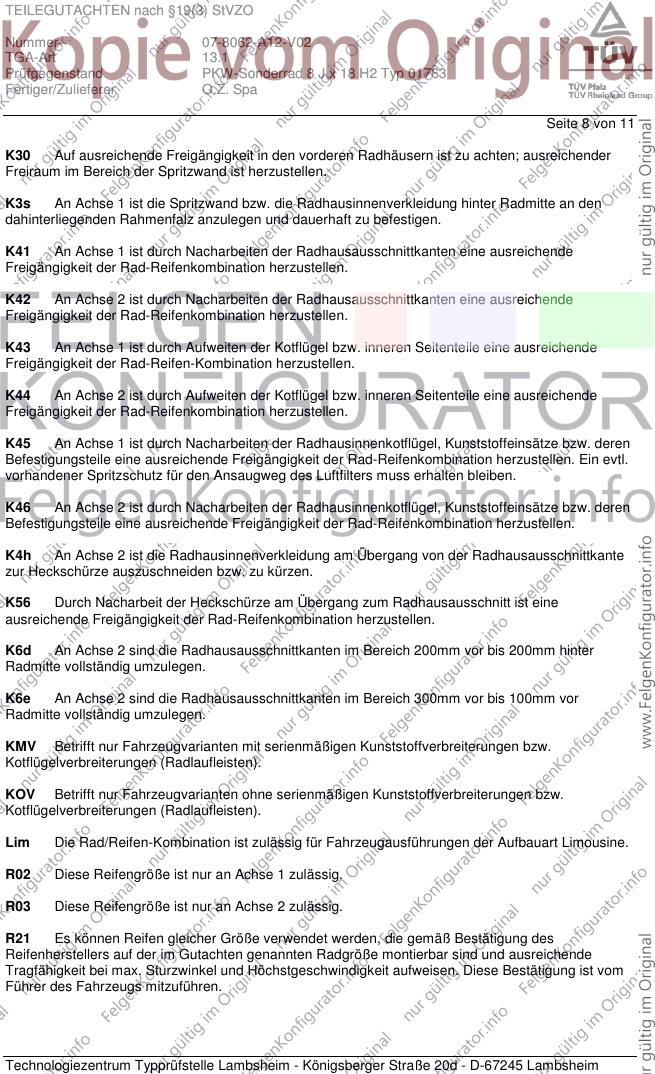

Seite 8 von 11
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm vor
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

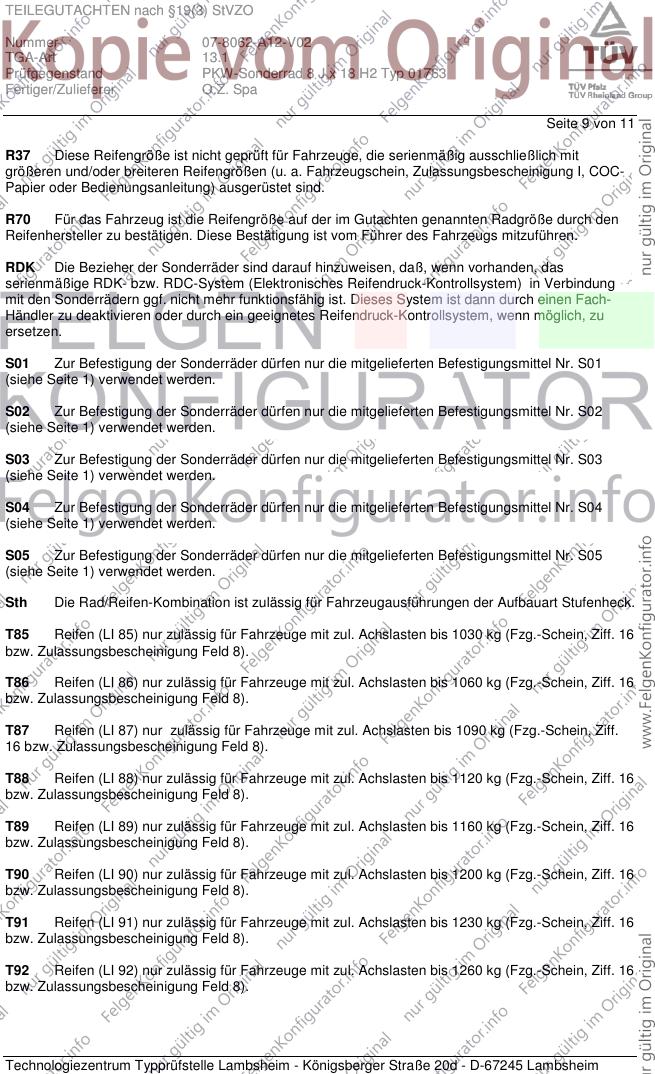

Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

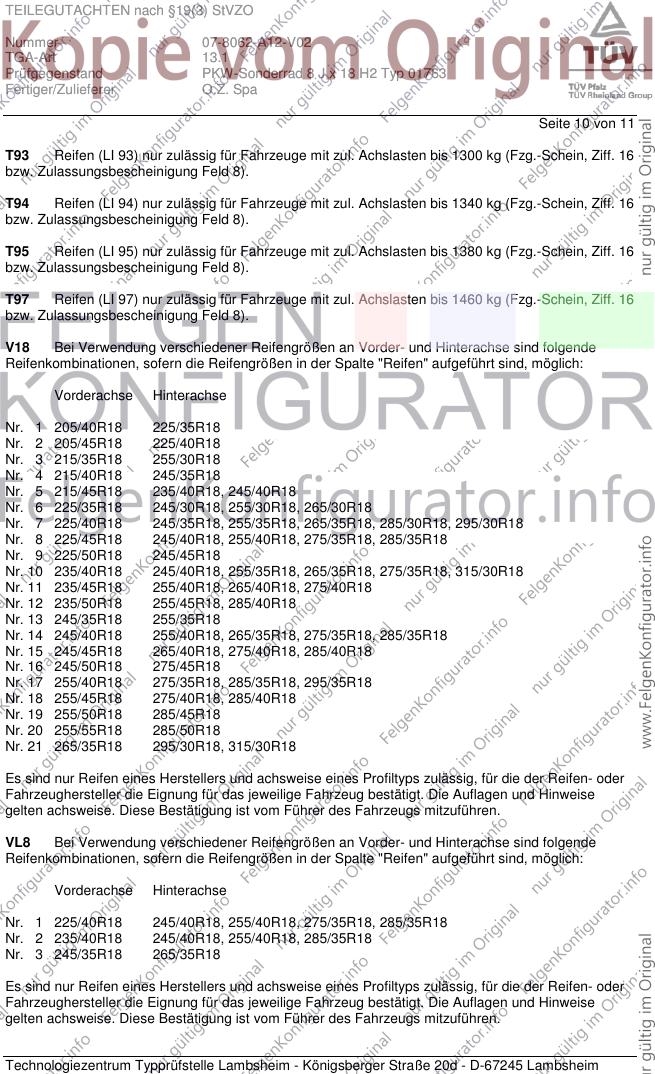

Seite 10 von 11
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-8062-A12-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 01763
Fertiger/Zulieferer O.Z. Spa

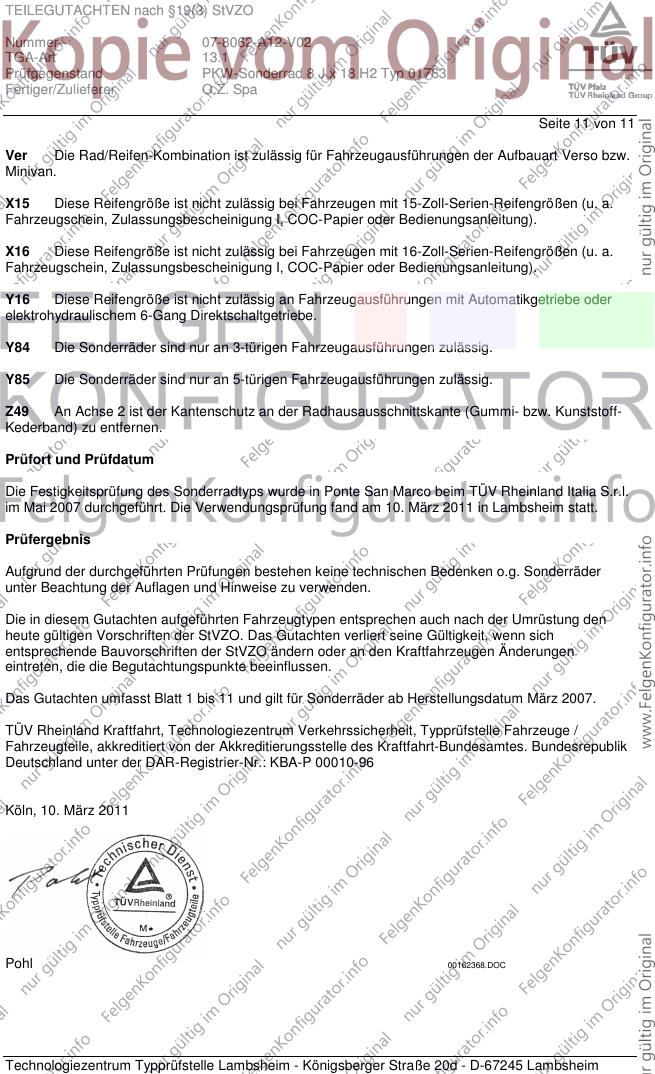

Seite 11 von 11
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
X15 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X16 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Ponte San Marco beim TÜV Rheinland Italia S.r.l.
im Mai 2007 durchgeführt. Die Verwendungsprüfung fand am 10. März 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2007.
TÜV Rheinland Kraftfahrt, Technologiezentrum Verkehrssicherheit, Typprüfstelle Fahrzeuge /
Fahrzeugteile, akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik
Deutschland unter der DAR-Registrier-Nr.: KBA-P 00010-96
Köln, 10. März 2011
Pohl 00162368.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
