TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 1 von 13
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell ASA Germany - GT1
Typ GT1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
718 GT1 718 / Ø72,5 / 60,1 5/114,3/60,1 35 710 2100
Kennzeichnungen
Herstellerzeichen ASA Germany
Radtyp und Ausführung GT1 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MQC
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30
S03 Mutter M12x1,5 (ZM1) Kegel 60° 110 -
S04 Mutter M12x1,25 (ZM5) Kegel 60° 90 -
S05 Mutter M12x1,25 (ZM5) Kegel 60° 100 -
S06 Mutter M12x1,25 (ZM5) Kegel 60° 140 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 090076-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/45R17 A02 A04 A05
FY 79-99,2 225/50R17 K1c K2b A06 A08 A09
e4*2001/116*0106*.. 79-99,2 235/45R17 K1a K1b K2b A12 A16 A18
79-99,2 245/45R17 K1c K2b K42 A57 Flh KMV
S02
Lexus GS 183,208 225/50R17 A02 A04 A05
S19 183,208 235/45R17 A06 A08 A09
e6*2001/116*0103*.. 183,208 245/45R17 A12 A16 A18
B03 Lim RDK
V17 S03
Lexus GS 300 156 235/45R17 K1a K42 A02 A04 A05
S1 A06 A08 A09
G468, A12 A16 A18
e6*93/81*0010* S01
Lexus GS 450h 218 225/50R17 A02 A04 A05
HS19 218 235/45R17 A06 A08 A09
e6*2001/116*0106*.. 218 245/45R17 A12 A16 A18
B03 Lim RDK
V17 S03
Lexus GS300/430 161-208 235/45R17 A02 A04 A05
S16 161-208 255/40R17 K1c R70 A06 A08 A09
e11*96/79, 98/14, A12 A16 A18
2001/116*0078*.. V17 S01
Lexus IS 110-153 215/45R17 A10 T89 A02 A04 A05
XE2(a) 110-153 225/45R17 A10 A06 A08 A09
e11*2001/116*0206*. 110-153 235/45R17 A12 A16 A18 Lim
110-153 245/40R17 A12 K1a V17 VL7 S03
110-153 245/45R17 A12 R03
Lexus IS200, IS300 114-157 215/45R17 K42 A02 A04 A05
XE1 114-157 225/45R17 K1a K2b K41 K42 K56 A06 A08 A09
e11*98/14*0110*.., 114-157 235/40R17 K1a K2c K41 K42 K45 K56 A12 A16 A18
e11*2001/116*0110*. Car Lim V17
S03
Lexus IS250c 153 225/45R17 R02 A02 A04 A05
XE2(a) 153 235/45R17 R02 A06 A08 A09
e11*2001/116*0206*. 153 245/45R17 R03 A12 A16 A18
Cbo RDK VL7
S03
Lexus LS 400 180 215/50R17 K42 R70 X16 A02 A04 A05
F1 180 225/50R17 K42 A06 A08 A09
F479 180 225/55R17 K42 X15 A12 A16 A18
180 235/45R17 K42 X16 S01
Lexus LS 400 194-209 225/50R17 A02 A04 A05
F2 194-209 225/55R17 A06 A08 A09
G934, 194-209 235/45R17 G01 A12 A16 A18
e6*93/81*0001*.. 194-209 255/45R17 K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Lexus LS 430 207 225/55R17 K1c K2b K41 A02 A04 A05
F3 207 235/50R17 K1c K2b K41 K42 A06 A08 A09
e6*98/14*0079*.., 207 245/50R17 K1c K2b K41 K42 K43 A12 A16 A18
e6*2001/116*0079*.. B03 V17 S01
Suzuki Grand Vitara 78-122 225/60R17 K1c K2b A02 A04 A05
JT 78-122 225/65R17 K1c K2b A06 A08 A09
e4*2001/116*0091*..; 78-122 235/60R17 K1c K2b A12 A16 A18
e4*2007/46*0292*.. 78-122 245/55R17 K1c K2b Y84 S05
- 3-Türer 78-122 255/55R17 K1c K2c
Suzuki Grand Vitara 78-171 225/60R17 K1c K2b A02 A04 A05
JT 78-171 225/65R17 K1c K2b A06 A08 A09
e4*2001/116*0091*..; 78-171 235/60R17 K1c K2b K42 Z49 A12 A16 A18
e4*2007/46*0292*.. 78-171 245/55R17 K1c K2c K42 Z49 Y85 S05
- 5-Türer 78-171 255/55R17 K1c K2c K42 Z49
Suzuki Kizashi 131 215/55R17 K1a K2b R70 A02 A04 A05
FR 131 225/50R17 K1c K2b K6d A06 A08 A09
e4*2007/46*0142*.. 131 235/45R17 K1a K2b A12 A16 A18
131 235/50R17 K1c K2b K6d A57 Lim S06
131 245/45R17 K1c K2b K6d
131 255/45R17 K1c K2b K6d
Suzuki SX4 66-99,2 225/45R17 K1c K2b A02 A04 A05
EY 66-99,2 225/50R17 K1c K2c A06 A08 A09
e4*2001/116*0105*..; 66-99,2 235/45R17 K1c K2a K2b A12 A16 A18
e4*2007/46*0284*.. 66-99,2 245/45R17 K1c K2c K42 A58 Flh KOV
- ohne Radhaus- S02
Verbreiterungen
Suzuki SX4 66-99,2 225/45R17 A02 A04 A05
EY 66-99,2 225/50R17 K1c K2b A06 A08 A09
e4*2001/116*0105*..; 66-99,2 235/45R17 K1a K1b K2b A12 A16 A18
e4*2007/46*0284*.. 66-99,2 245/45R17 K1c K2b K42 A57 Flh KMV
- mit Radhaus- S02
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 K1c K2b A02 A04 A05
GY 79,82,88 225/50R17 K1c K2c A06 A08 A09
e4*2001/116*0124*..; 79,82,88 235/45R17 K1c K2a K2b A12 A16 A18
e4*2007/46*0291*.. 79,82,88 245/45R17 K1c K2c K42 A58 Flh KOV
- ohne Radhaus- S04
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 A02 A04 A05
GY 79,82,88 225/50R17 K1c K2b A06 A08 A09
e4*2001/116*0124*..; 79,82,88 235/45R17 K1a K1b K2b A12 A16 A18
e4*2007/46*0291*.. 79,82,88 245/45R17 K1c K2b K42 A57 Flh KMV
- mit Radhaus- S04
Verbreiterungen
Suzuki Swift Sport 92 205/40R17 K1c K2b K41 K42 K44 A02 A04 A05
MZ 92 215/35R17 K1c K2c K41 K42 A06 A08 A09
e4*2001/116*0090*.. 92 215/40R17 K1c K2c K41 K42 K44 A12 A16 A18
A58 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

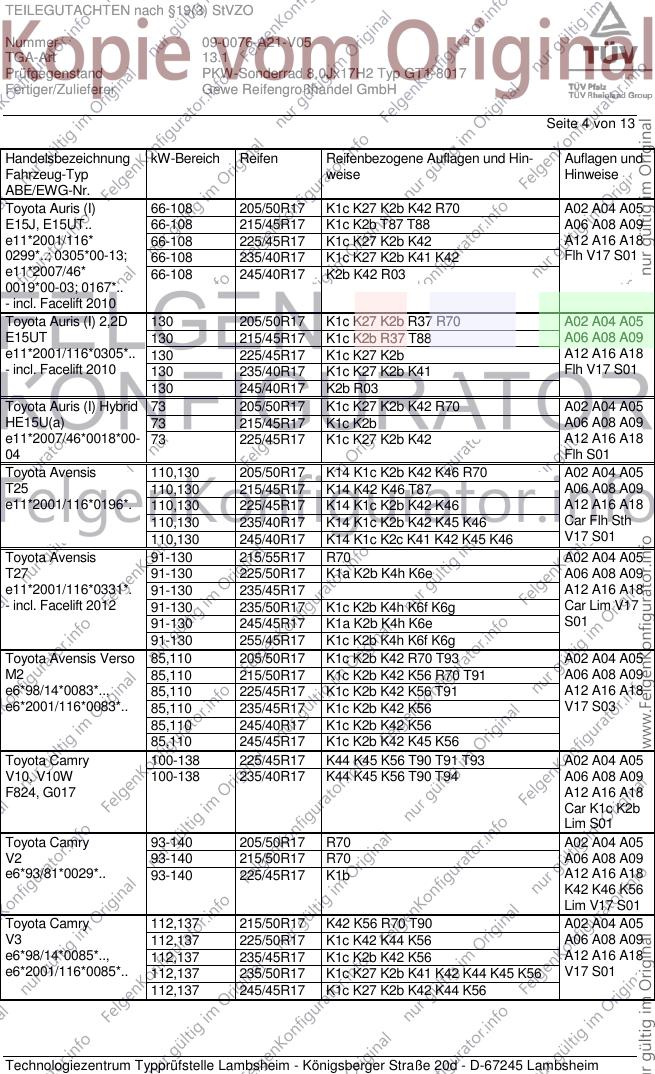

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 66-108 205/50R17 K1c K27 K2b K42 R70 A02 A04 A05
E15J, E15UT.. 66-108 215/45R17 K1c K2b T87 T88 A06 A08 A09
e11*2001/116* 66-108 225/45R17 K1c K27 K2b K42 A12 A16 A18
0299*..; 0305*00-13; 66-108 235/40R17 K1c K27 K2b K41 K42 Flh V17 S01
e11*2007/46* 66-108 245/40R17 K2b K42 R03
0019*00-03; 0167*..
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 K1c K27 K2b R37 R70 A02 A04 A05
E15UT 130 215/45R17 K1c K2b R37 T88 A06 A08 A09
e11*2001/116*0305*.. 130 225/45R17 K1c K27 K2b A12 A16 A18
- incl. Facelift 2010 130 235/40R17 K1c K27 K2b K41 Flh V17 S01
130 245/40R17 K2b R03
Toyota Auris (I) Hybrid 73 205/50R17 K1c K27 K2b K42 R70 A02 A04 A05
HE15U(a) 73 215/45R17 K1c K2b A06 A08 A09
e11*2007/46*0018*00- 73 225/45R17 K1c K27 K2b K42 A12 A16 A18
04 Flh S01
Toyota Avensis 110,130 205/50R17 K14 K1c K2b K42 K46 R70 A02 A04 A05
T25 110,130 215/45R17 K14 K42 K46 T87 A06 A08 A09
e11*2001/116*0196*. 110,130 225/45R17 K14 K1c K2b K42 K46 A12 A16 A18
110,130 235/40R17 K14 K1c K2b K42 K45 K46 Car Flh Sth
110,130 245/40R17 K14 K1c K2c K41 K42 K45 K46 V17 S01
Toyota Avensis 91-130 215/55R17 R70 A02 A04 A05
T27 91-130 225/50R17 K1a K2b K4h K6e A06 A08 A09
e11*2001/116*0331*. 91-130 235/45R17 A12 A16 A18
- incl. Facelift 2012 91-130 235/50R17 K1c K2b K4h K6f K6g Car Lim V17
91-130 245/45R17 K1a K2b K4h K6e S01
91-130 255/45R17 K1c K2b K4h K6f K6g
Toyota Avensis Verso 85,110 205/50R17 K1c K2b K42 R70 T93 A02 A04 A05
M2 85,110 215/50R17 K1c K2b K42 K56 R70 T91 A06 A08 A09
e6*98/14*0083*.., 85,110 225/45R17 K1c K2b K42 K56 T91 A12 A16 A18
e6*2001/116*0083*.. 85,110 235/45R17 K1c K2b K42 K56 V17 S03
85,110 245/40R17 K1c K2b K42 K56
85,110 245/45R17 K1c K2b K42 K45 K56
Toyota Camry 100-138 225/45R17 K44 K45 K56 T90 T91 T93 A02 A04 A05
V10, V10W 100-138 235/40R17 K44 K45 K56 T90 T94 A06 A08 A09
F824, G017 A12 A16 A18
Car K1c K2b
Lim S01
Toyota Camry 93-140 205/50R17 R70 A02 A04 A05
V2 93-140 215/50R17 R70 A06 A08 A09
e6*93/81*0029*.. 93-140 225/45R17 K1b A12 A16 A18
K42 K46 K56
Lim V17 S01
Toyota Camry 112,137 215/50R17 K42 K56 R70 T90 A02 A04 A05
V3 112,137 225/50R17 K1c K42 K44 K56 A06 A08 A09
e6*98/14*0085*.., 112,137 235/45R17 K1c K2b K42 K56 A12 A16 A18
e6*2001/116*0085*.. 112,137 235/50R17 K1c K27 K2b K41 K42 K44 K45 K56 V17 S01
112,137 245/45R17 K1c K27 K2b K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

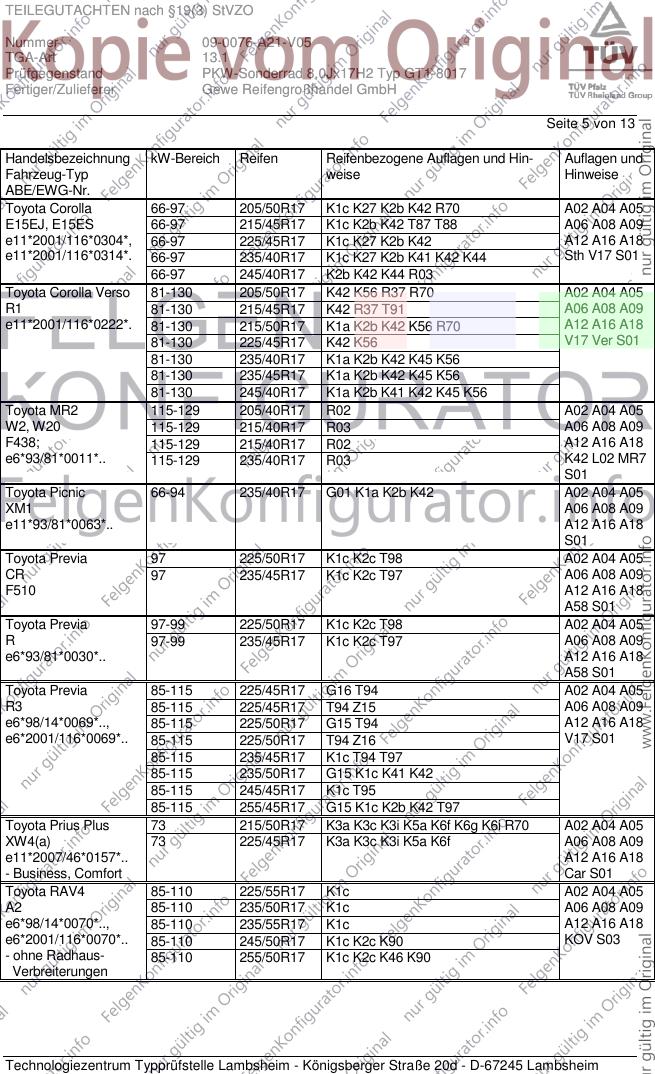

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-97 205/50R17 K1c K27 K2b K42 R70 A02 A04 A05
E15EJ, E15ES 66-97 215/45R17 K1c K2b K42 T87 T88 A06 A08 A09
e11*2001/116*0304*, 66-97 225/45R17 K1c K27 K2b K42 A12 A16 A18
e11*2001/116*0314*. 66-97 235/40R17 K1c K27 K2b K41 K42 K44 Sth V17 S01
66-97 245/40R17 K2b K42 K44 R03
Toyota Corolla Verso 81-130 205/50R17 K42 K56 R37 R70 A02 A04 A05
R1 81-130 215/45R17 K42 R37 T91 A06 A08 A09
e11*2001/116*0222*. 81-130 215/50R17 K1a K2b K42 K56 R70 A12 A16 A18
81-130 225/45R17 K42 K56 V17 Ver S01
81-130 235/40R17 K1a K2b K42 K45 K56
81-130 235/45R17 K1a K2b K42 K45 K56
81-130 245/40R17 K1a K2b K41 K42 K45 K56
Toyota MR2 115-129 205/40R17 R02 A02 A04 A05
W2, W20 115-129 215/40R17 R03 A06 A08 A09
F438; 115-129 215/40R17 R02 A12 A16 A18
e6*93/81*0011*.. 115-129 235/40R17 R03 K42 L02 MR7
S01
Toyota Picnic 66-94 235/40R17 G01 K1a K2b K42 A02 A04 A05
XM1 A06 A08 A09
e11*93/81*0063*.. A12 A16 A18
S01
Toyota Previa 97 225/50R17 K1c K2c T98 A02 A04 A05
CR 97 235/45R17 K1c K2c T97 A06 A08 A09
F510 A12 A16 A18
A58 S01
Toyota Previa 97-99 225/50R17 K1c K2c T98 A02 A04 A05
R 97-99 235/45R17 K1c K2c T97 A06 A08 A09
e6*93/81*0030*.. A12 A16 A18
A58 S01
Toyota Previa 85-115 225/45R17 G16 T94 A02 A04 A05
R3 85-115 225/45R17 T94 Z15 A06 A08 A09
e6*98/14*0069*.., 85-115 225/50R17 G15 T94 A12 A16 A18
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16 V17 S01
85-115 235/45R17 K1c T94 T97
85-115 235/50R17 G15 K1c K41 K42
85-115 245/45R17 K1c T95
85-115 255/45R17 G15 K1c K2b K42 T97
Toyota Prius Plus 73 215/50R17 K3a K3c K3i K5a K6f K6g K6i R70 A02 A04 A05
XW4(a) 73 225/45R17 K3a K3c K3i K5a K6f A06 A08 A09
e11*2007/46*0157*.. A12 A16 A18
- Business, Comfort Car S01
Toyota RAV4 85-110 225/55R17 K1c A02 A04 A05
A2 85-110 235/50R17 K1c A06 A08 A09
e6*98/14*0070*.., 85-110 235/55R17 K1c A12 A16 A18
e6*2001/116*0070*.. 85-110 245/50R17 K1c K2c K90 KOV S03
- ohne Radhaus- 85-110 255/50R17 K1c K2c K46 K90
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota RAV4 85-110 235/50R17 A02 A04 A05
A2 85-110 235/55R17 A06 A08 A09
e6*98/14*0070*.., 85-110 245/50R17 K90 A12 A16 A18
e6*2001/116*0070*.. 85-110 255/50R17 K46 K90 KMV S03
- mit Radhaus-
Verbreiterungen
Toyota RAV4 94-95 225/55R17 K1a K2b A02 A04 A05
XA / XA1 94-95 255/50R17 K1c K2c Y16 A06 A08 A09
G703, A12 A16 A18
e4*93/81*0001*.. S01
Toyota RAV4 100-130 225/60R17 A02 A04 A05
XA3 100-130 225/65R17 A06 A08 A09
e6*2001/116*0105*.. 100-130 235/55R17 A12 A16 A18
- mit Radhaus- 100-130 235/60R17 KMV RDK S01
Verbreiterungen 100-130 245/55R17
- incl. Facelift 2009 100-130 255/50R17 K1a K2b
100-130 255/55R17 K1a K2b
Toyota RAV4 100-130 225/60R17 K1a K1b K2b A02 A04 A05
XA3 100-130 225/65R17 K1a K1b K2b A06 A08 A09
e6*2001/116*0105*.. 100-130 235/55R17 K1c K2b A12 A16 A18
- ohne Radhaus- 100-130 235/60R17 K1c K2b KOV S01
Verbreiterungen 100-130 245/55R17 K1c K2a K2b
- incl. Facelift 2009 100-130 255/50R17 K1c K2c
100-130 255/55R17 K1c K2c
Toyota Supra 150-175 225/45R17 A02 A04 A05
A7 150-175 235/45R17 G01 A06 A08 A09
E326 150-175 245/40R17 K42 A12 A16 A18
150-175 255/40R17 K42 R03 R70 V17 S01
Toyota Verso 93-130 215/55R17 R70 A02 A04 A05
AR2, AR2N 93-130 225/45R17 T91 T93 A06 A08 A09
e11*2001/116*0350*; 93-130 225/50R17 K1b A12 A16 A18
e11*2007/46*0117*.. 93-130 235/45R17 Ver S01
93-130 235/50R17 K1c K2b K6a
93-130 245/45R17 K1b
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

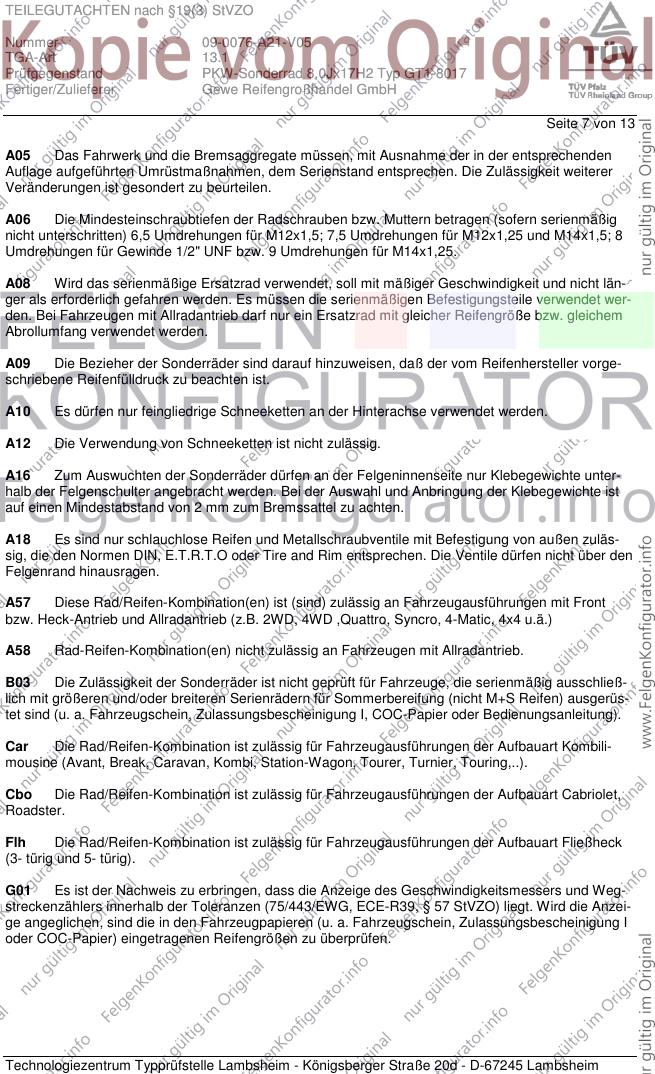

Seite 7 von 13
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zuläs-
sig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 8 von 13
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

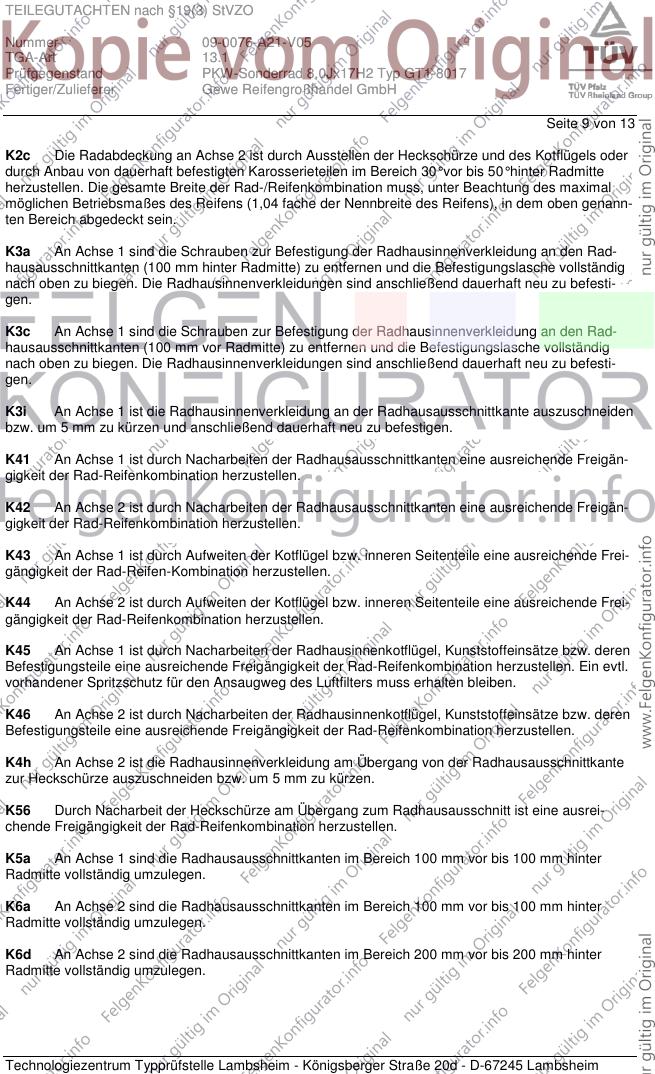

Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 10 von 13
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MR7 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 215/40R17
Nr. 2 215/40R17 235/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

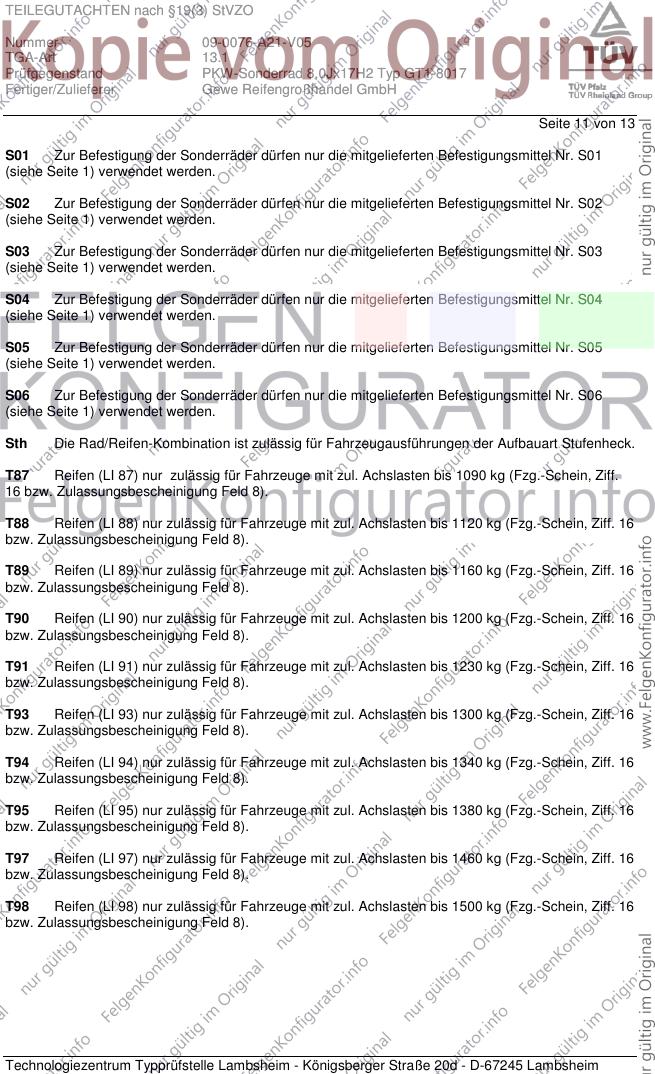

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 11 von 13
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
X15 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X16 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

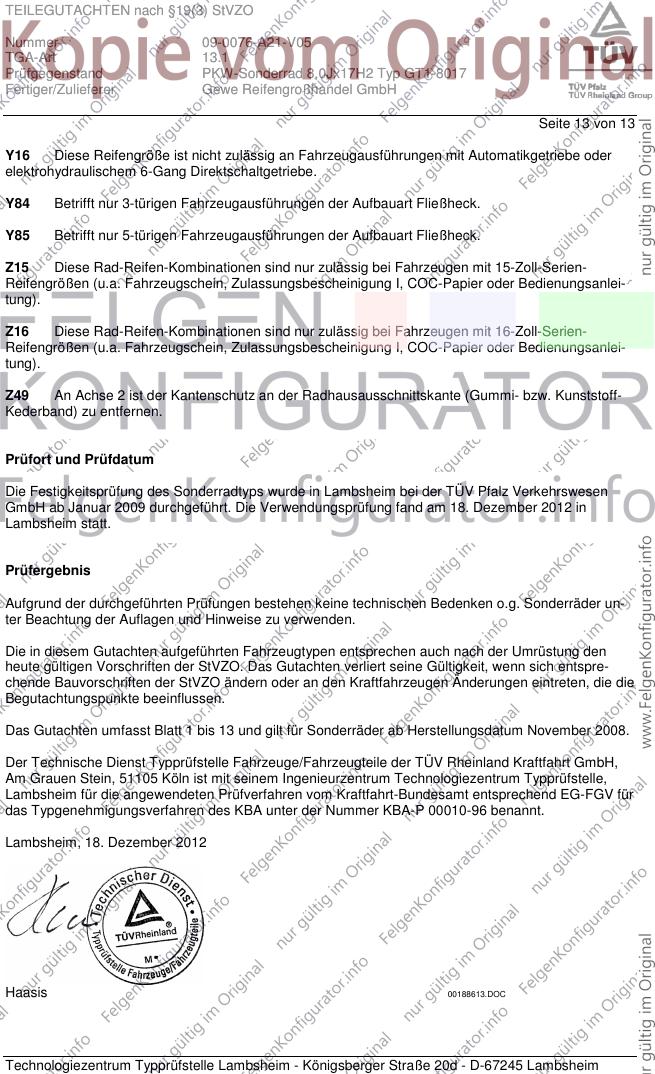

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 09-0076-A21-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ GT1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH
Seite 13 von 13
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Y84 Betrifft nur 3-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Januar 2009 durchgeführt. Die Verwendungsprüfung fand am 18. Dezember 2012 in
Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Dezember 2012
Haasis 00188613.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
