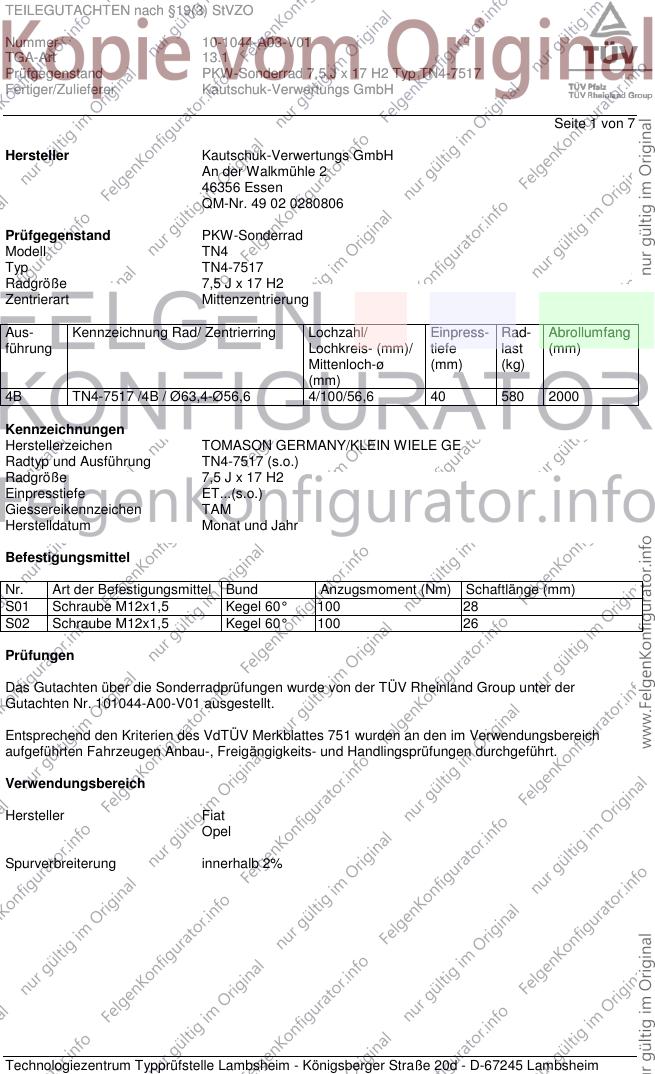

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 7
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
4B TN4-7517 /4B / Ø63,4-Ø56,6 4/100/56,6 40 580 2000
Kennzeichnungen
Herstellerzeichen TOMASON GERMANY/KLEIN WIELE GE
Radtyp und Ausführung TN4-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 28
S02 Schraube M12x1,5 Kegel 60° 100 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 101044-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

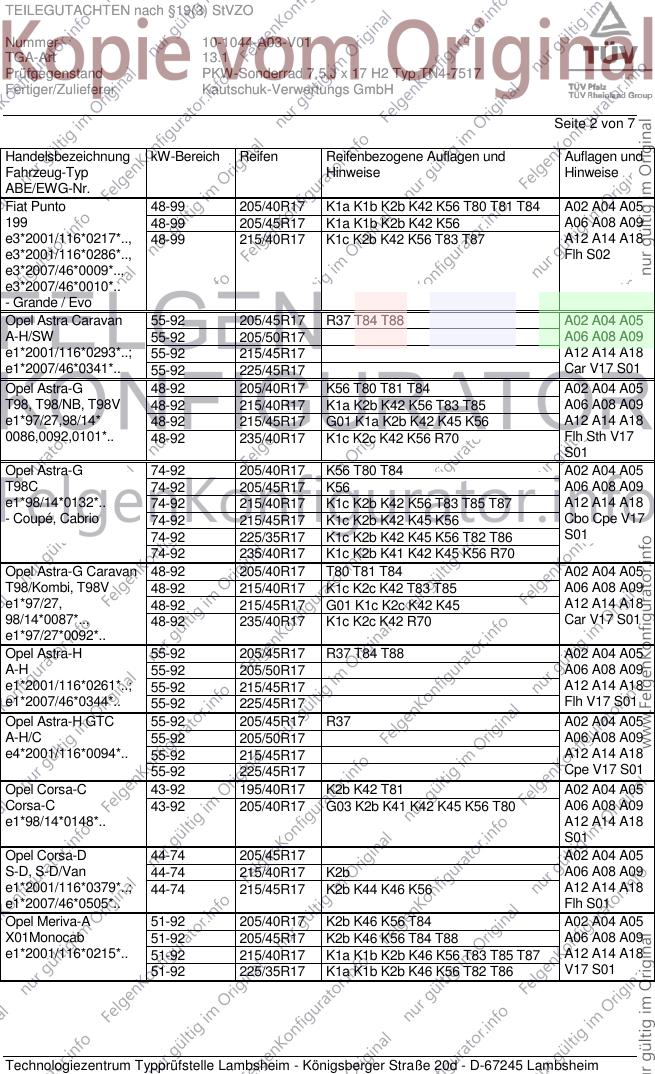

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Punto 48-99 205/40R17 K1a K1b K2b K42 K56 T80 T81 T84 A02 A04 A05
199 48-99 205/45R17 K1a K1b K2b K42 K56 A06 A08 A09
e3*2001/116*0217*.., 48-99 215/40R17 K1c K2b K42 K56 T83 T87 A12 A14 A18
e3*2001/116*0286*.., Flh S02
e3*2007/46*0009*..,
e3*2007/46*0010*..
- Grande / Evo
Opel Astra Caravan 55-92 205/45R17 R37 T84 T88 A02 A04 A05
A-H/SW 55-92 205/50R17 A06 A08 A09
e1*2001/116*0293*..; 55-92 215/45R17 A12 A14 A18
e1*2007/46*0341*.. 55-92 225/45R17 Car V17 S01
Opel Astra-G 48-92 205/40R17 K56 T80 T81 T84 A02 A04 A05
T98, T98/NB, T98V 48-92 215/40R17 K1a K2b K42 K56 T83 T85 A06 A08 A09
e1*97/27,98/14* 48-92 215/45R17 G01 K1a K2b K42 K45 K56 A12 A14 A18
0086,0092,0101*.. 48-92 235/40R17 K1c K2c K42 K56 R70 Flh Sth V17
S01
Opel Astra-G 74-92 205/40R17 K56 T80 T84 A02 A04 A05
T98C 74-92 205/45R17 K56 A06 A08 A09
e1*98/14*0132*.. 74-92 215/40R17 K1c K2b K42 K56 T83 T85 T87 A12 A14 A18
- Coupé, Cabrio 74-92 215/45R17 K1c K2b K42 K45 K56 Cbo Cpe V17
74-92 225/35R17 K1c K2b K42 K45 K56 T82 T86 S01
74-92 235/40R17 K1c K2b K41 K42 K45 K56 R70
Opel Astra-G Caravan 48-92 205/40R17 T80 T81 T84 A02 A04 A05
T98/Kombi, T98V 48-92 215/40R17 K1c K2c K42 T83 T85 A06 A08 A09
e1*97/27, 48-92 215/45R17 G01 K1c K2c K42 K45 A12 A14 A18
98/14*0087*.., 48-92 235/40R17 K1c K2c K42 R70 Car V17 S01
e1*97/27*0092*..
Opel Astra-H 55-92 205/45R17 R37 T84 T88 A02 A04 A05
A-H 55-92 205/50R17 A06 A08 A09
e1*2001/116*0261*..; 55-92 215/45R17 A12 A14 A18
e1*2007/46*0344*.. 55-92 225/45R17 Flh V17 S01
Opel Astra-H GTC 55-92 205/45R17 R37 A02 A04 A05
A-H/C 55-92 205/50R17 A06 A08 A09
e4*2001/116*0094*.. 55-92 215/45R17 A12 A14 A18
55-92 225/45R17 Cpe V17 S01
Opel Corsa-C 43-92 195/40R17 K2b K42 T81 A02 A04 A05
Corsa-C 43-92 205/40R17 G03 K2b K41 K42 K45 K56 T80 A06 A08 A09
e1*98/14*0148*.. A12 A14 A18
S01
Opel Corsa-D 44-74 205/45R17 A02 A04 A05
S-D, S-D/Van 44-74 215/40R17 K2b A06 A08 A09
e1*2001/116*0379*..; 44-74 215/45R17 K2b K44 K46 K56 A12 A14 A18
e1*2007/46*0505*.. Flh S01
Opel Meriva-A 51-92 205/40R17 K2b K46 K56 T84 A02 A04 A05
X01Monocab 51-92 205/45R17 K2b K46 K56 T84 T88 A06 A08 A09
e1*2001/116*0215*.. 51-92 215/40R17 K1a K1b K2b K46 K56 T83 T85 T87 A12 A14 A18
51-92 225/35R17 K1a K1b K2b K46 K56 T82 T86 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

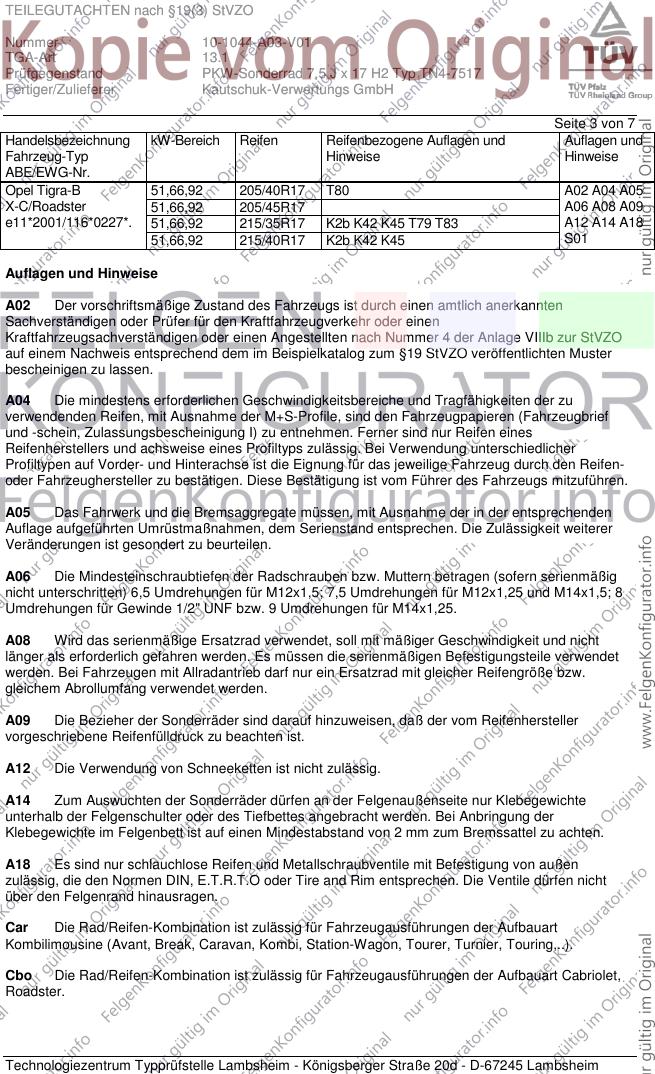

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Tigra-B 51,66,92 205/40R17 T80 A02 A04 A05
X-C/Roadster 51,66,92 205/45R17 A06 A08 A09
e11*2001/116*0227*. 51,66,92 215/35R17 K2b K42 K45 T79 T83 A12 A14 A18
51,66,92 215/40R17 K2b K42 K45 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

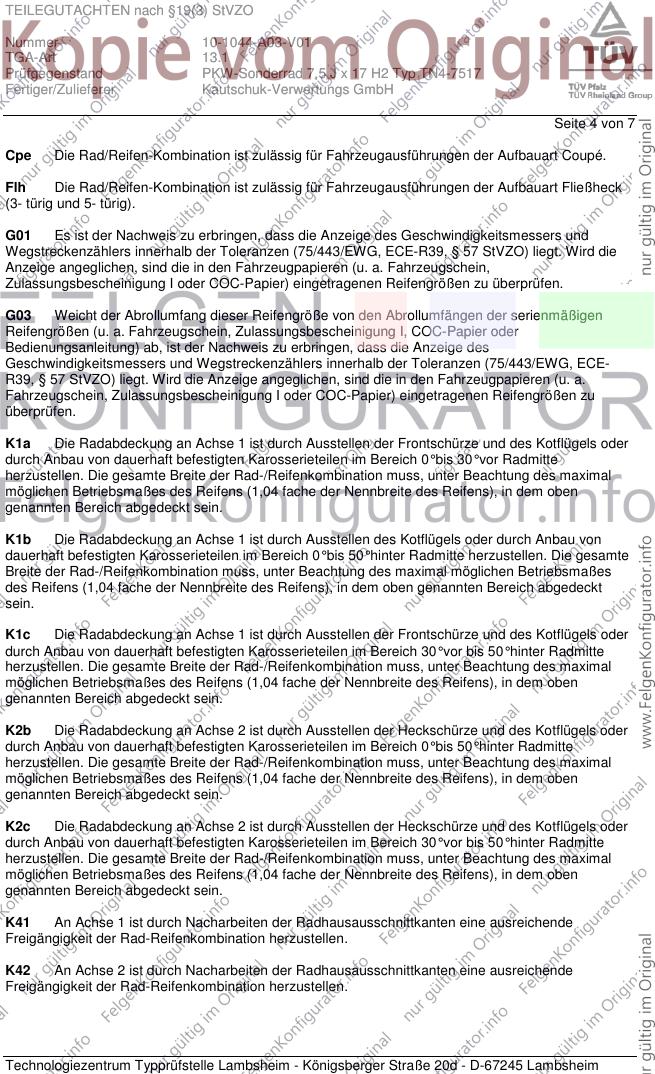

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 7
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

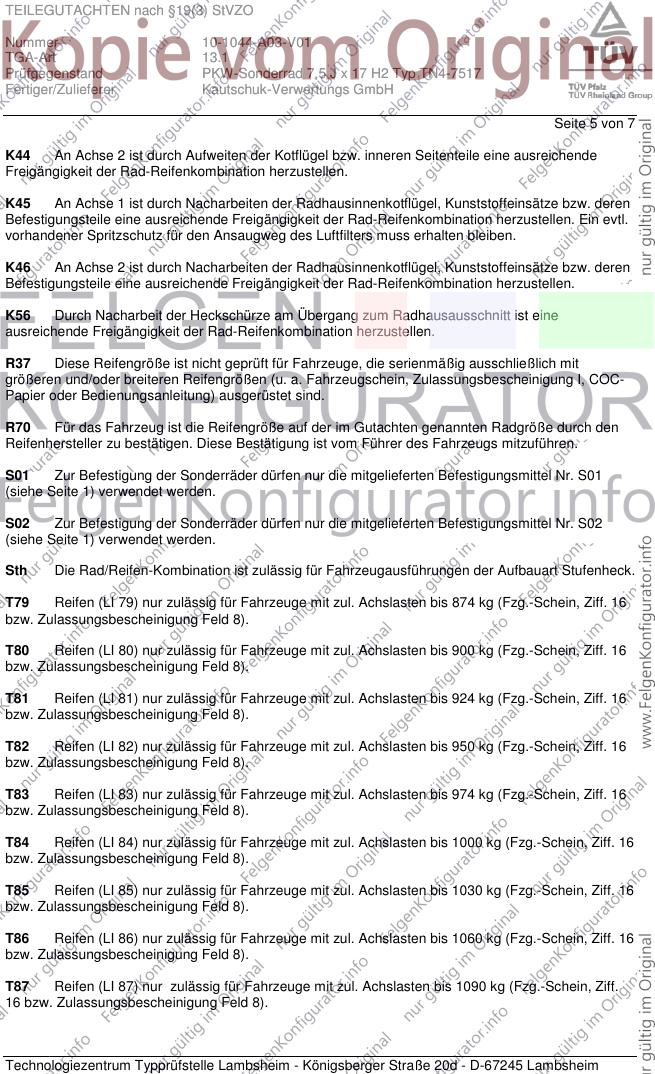

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 7
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

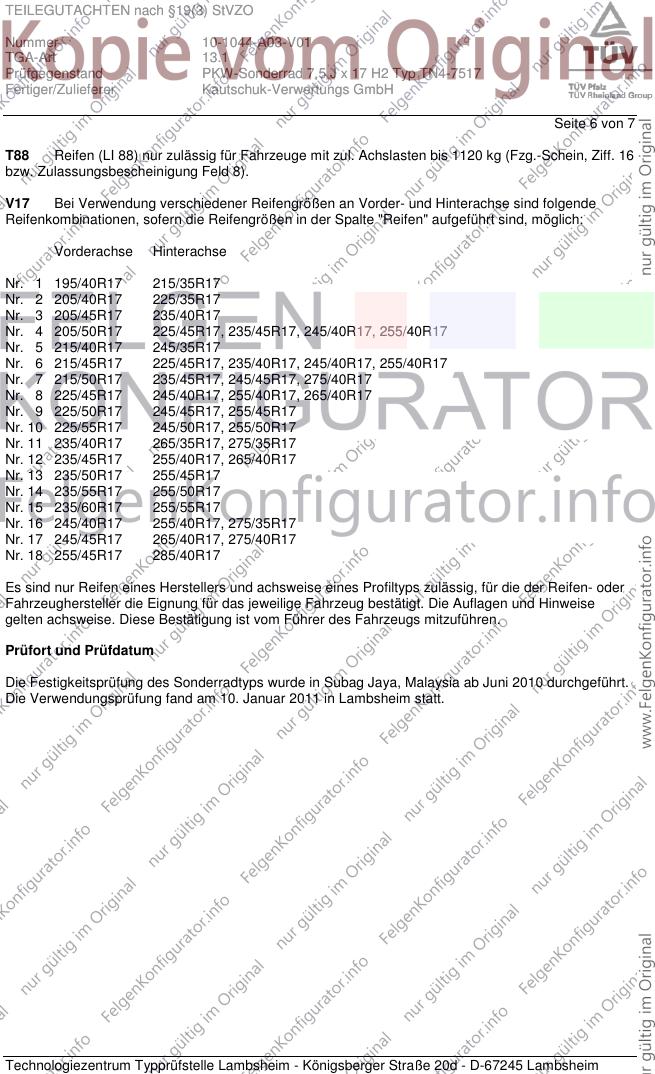

Seite 6 von 7
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subag Jaya, Malaysia ab Juni 2010 durchgeführt.
Die Verwendungsprüfung fand am 10. Januar 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A03-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

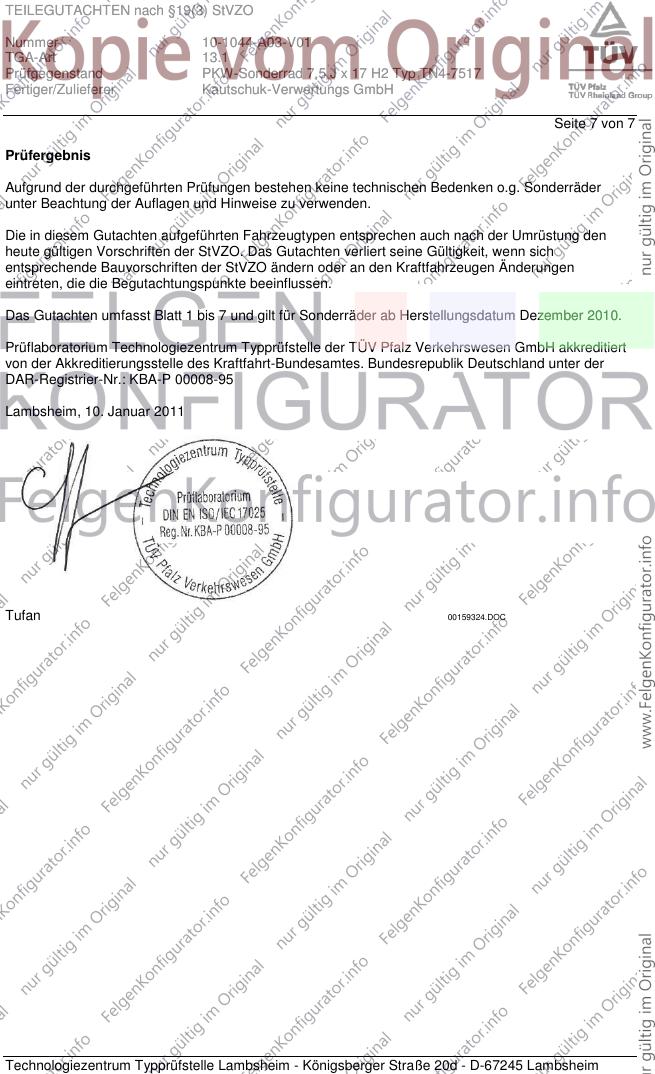

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10. Januar 2011
Tufan 00159324.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
