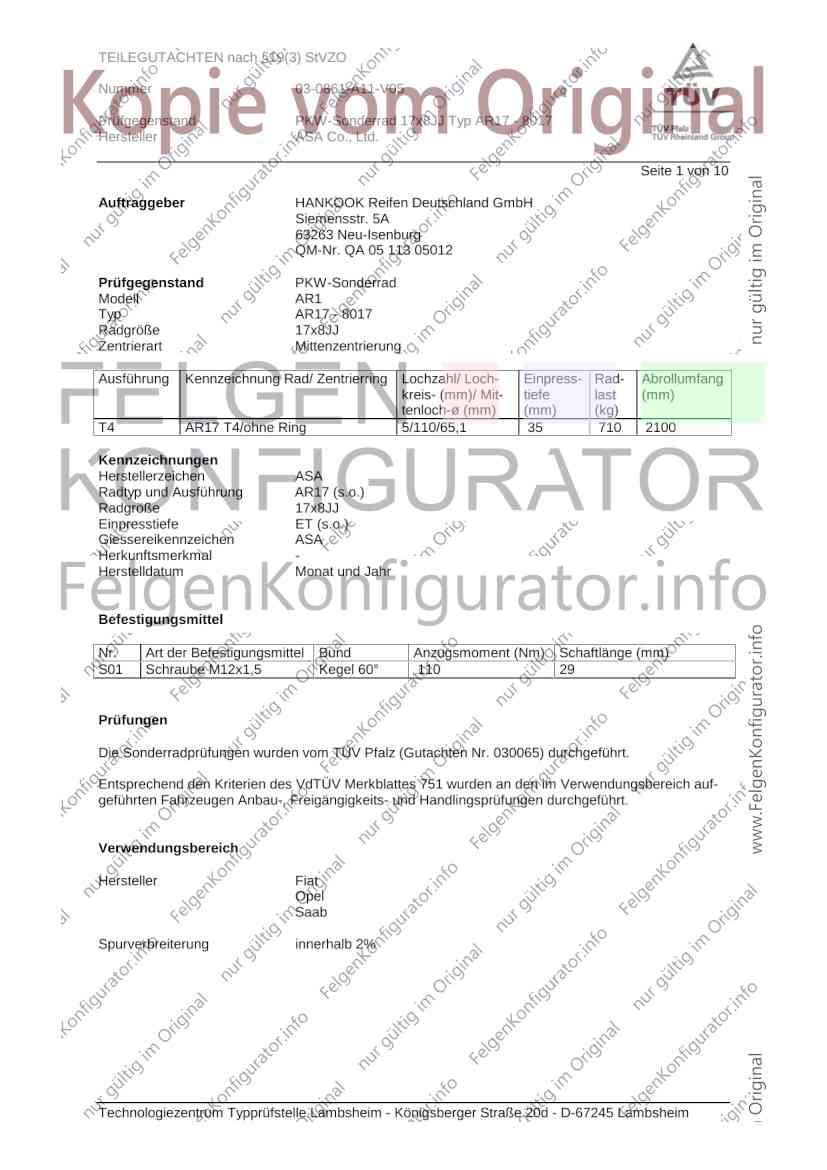

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 1 von 10
Auftraggeber HANKOOK Reifen Deutschland GmbH
Siemensstr. 5A
63263 Neu-Isenburg
QM-Nr. QA 05 113 05012
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR17 - 8017
Radgröße 17x8JJ
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T4 AR17 T4/ohne Ring 5/110/65,1 35 710 2100
Kennzeichnungen
Herstellerzeichen ASA
Radtyp und Ausführung AR17 (s.o.)
Radgröße 17x8JJ
Einpresstiefe ET (s.o.)
Giessereikennzeichen ASA
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 29
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 030065) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich auf-
geführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 2 von 10

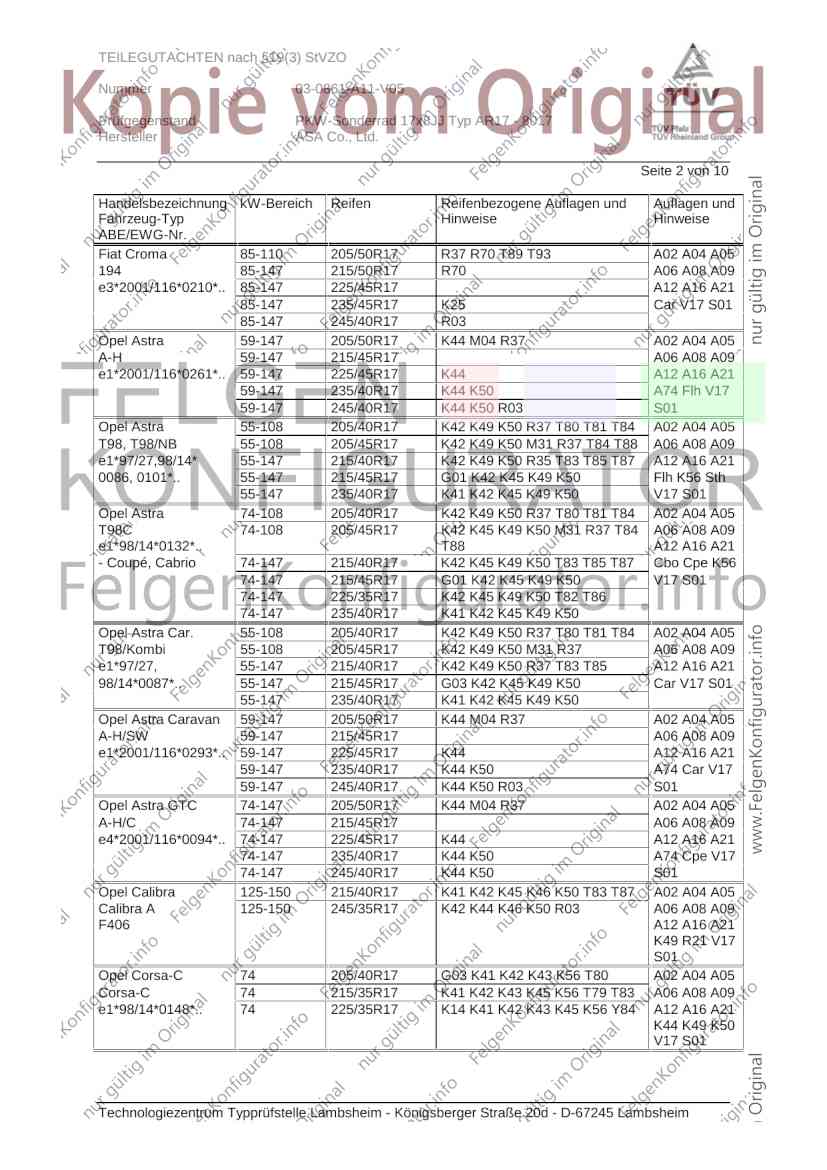

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
194 85-147 215/50R17 R70 A06 A08 A09
e3*2001/116*0210*.. 85-147 225/45R17 A12 A16 A21
85-147 235/45R17 K25 Car V17 S01
85-147 245/40R17 R03
Opel Astra 59-147 205/50R17 K44 M04 R37 A02 A04 A05
A-H 59-147 215/45R17 A06 A08 A09
e1*2001/116*0261*.. 59-147 225/45R17 K44 A12 A16 A21
59-147 235/40R17 K44 K50 A74 Flh V17
59-147 245/40R17 K44 K50 R03 S01
Opel Astra 55-108 205/40R17 K42 K49 K50 R37 T80 T81 T84 A02 A04 A05
T98, T98/NB 55-108 205/45R17 K42 K49 K50 M31 R37 T84 T88 A06 A08 A09
e1*97/27,98/14* 55-147 215/40R17 K42 K49 K50 R35 T83 T85 T87 A12 A16 A21
0086, 0101*.. 55-147 215/45R17 G01 K42 K45 K49 K50 Flh K56 Sth
55-147 235/40R17 K41 K42 K45 K49 K50 V17 S01
Opel Astra 74-108 205/40R17 K42 K49 K50 R37 T80 T81 T84 A02 A04 A05
T98C 74-108 205/45R17 K42 K45 K49 K50 M31 R37 T84 A06 A08 A09
e1*98/14*0132*.. T88 A12 A16 A21
- Coupé, Cabrio 74-147 215/40R17 K42 K45 K49 K50 T83 T85 T87 Cbo Cpe K56
74-147 215/45R17 G01 K42 K45 K49 K50 V17 S01
74-147 225/35R17 K42 K45 K49 K50 T82 T86
74-147 235/40R17 K41 K42 K45 K49 K50
Opel Astra Car. 55-108 205/40R17 K42 K49 K50 R37 T80 T81 T84 A02 A04 A05
T98/Kombi 55-108 205/45R17 K42 K49 K50 M31 R37 A06 A08 A09
e1*97/27, 55-147 215/40R17 K42 K49 K50 R37 T83 T85 A12 A16 A21
98/14*0087*.. 55-147 215/45R17 G03 K42 K45 K49 K50 Car V17 S01
55-147 235/40R17 K41 K42 K45 K49 K50
Opel Astra Caravan 59-147 205/50R17 K44 M04 R37 A02 A04 A05
A-H/SW 59-147 215/45R17 A06 A08 A09
e1*2001/116*0293*.. 59-147 225/45R17 K44 A12 A16 A21
59-147 235/40R17 K44 K50 A74 Car V17
59-147 245/40R17 K44 K50 R03 S01
Opel Astra GTC 74-147 205/50R17 K44 M04 R37 A02 A04 A05
A-H/C 74-147 215/45R17 A06 A08 A09
e4*2001/116*0094*.. 74-147 225/45R17 K44 A12 A16 A21
74-147 235/40R17 K44 K50 A74 Cpe V17
74-147 245/40R17 K44 K50 S01
Opel Calibra 125-150 215/40R17 K41 K42 K45 K46 K50 T83 T87 A02 A04 A05
Calibra A 125-150 245/35R17 K42 K44 K46 K50 R03 A06 A08 A09
F406 A12 A16 A21
K49 R21 V17
S01
Opel Corsa-C 74 205/40R17 G03 K41 K42 K43 K56 T80 A02 A04 A05
Corsa-C 74 215/35R17 K41 K42 K43 K45 K56 T79 T83 A06 A08 A09
e1*98/14*0148*.. 74 225/35R17 K14 K41 K42 K43 K45 K56 Y84 A12 A16 A21
K44 K49 K50
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Meriva-A 74 215/40R17 K46 K49 K50 K56 T85 T87 A02 A04 A05
X01Monocab 74 225/35R17 K44 K46 K49 K50 K56 T86 A06 A08 A09
e1*2001/116*0215*.. A12 A16 A21
S01
Opel Omega 54-150 215/45R17 K41 K45 K49 K50 A02 A04 A05
Omega A 54-150 225/45R17 K41 K45 K49 K50 A06 A08 A09
E284, /1, /2 A12 A16 A21
R21 S01
Opel Omega 54-147 215/45R17 K41 K45 K49 K50 T88 A02 A04 A05
Omega A-Caravan 54-147 225/45R17 K41 K45 K49 K50 A06 A08 A09
E285, /1, /2 A12 A16 A21
R21 S01
Opel Omega 74-160 225/45R17 R37 A02 A04 A05
V94, Omega-B 74-160 235/45R17 A06 A08 A09
G684, 74-160 245/40R17 K50 R03 A12 A16 A21
e1*96/79, R21 V17 S01
98/14*0077*..
Opel Omega 74-160 225/45R17 R70 A02 A04 A05
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A06 A08 A09
G685, 74-160 245/40R17 K50 R03 R70 A12 A16 A21
e1*96/79, V17 S01
98/14*0078*..
- Caravan, Kombi
Opel Senator 66-150 215/45R17 A02 A04 A05
Senator-B 66-150 225/45R17 A06 A08 A09
E478, /1 A12 A16 A21
K42 K49 R21
V17 S01
Opel Signum 74-114 205/50R17 M04 R37 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 M56 T90 T91 A06 A08 A09
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 A12 A16 A21
e1*2001/116*0291*.. 74-184 235/45R17 K49 K50 A74 DB8 Flh
74-184 245/40R17 K49 K50 K56 V17 S01
Opel Vectra 125 205/45R17 K42 K44 K49 K50 K56 M31 A02 A04 A05
Vectra A, A-CC 125 215/40R17 K42 K44 K49 K50 K56 T83 T87 A06 A08 A09
E947/1, E948/1 A12 A16 A21
S01
Opel Vectra 150 205/45R17 K42 K44 K49 K50 K56 M31 A02 A04 A05
Vectra A-X 150 215/40R17 K42 K44 K49 K50 K56 T83 T87 A06 A08 A09
E951/1 A12 A16 A21
S01
Opel Vectra B 55-125 205/50R17 K45 K49 K50 R37 R70 A02 A04 A05
J96 55-125 215/45R17 K45 K49 K50 A06 A08 A09
e1*93/81, 95/54, 55-125 225/45R17 K45 K46 K49 K50 A12 A16 A21
98/14*0030*.. 55-125 235/40R17 K44 K46 K49 K50 LK6 K41 K42 K56
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra B 55-125 205/50R17 K45 K49 K50 R37 R70 A02 A04 A05
J96/Kombi 55-125 215/45R17 K45 K49 K50 A06 A08 A09
e1*95/54, 55-125 225/45R17 K45 K46 K49 K50 A12 A16 A21
98/14*0044*.. 55-125 235/40R17 K44 K46 K49 K50 LK6 K41 K42 K56
S01
Opel Vectra-C 74-129 205/50R17 M04 R37 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0187*.., 74-184 215/50R17 M56 R37 A12 A16 A21
e1*2001/116*0290*.. 74-184 235/40R17 K49 K50 A74 DB8 Flh
74-184 225/45R17 Lim V17 S01
74-184 235/45R17 K49 K50
74-184 245/40R17 K49 K50 K56
Opel Vectra-C-Car. 74-129 205/50R17 M04 R37 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0238*.., 74-184 215/50R17 M56 T90 T91 A12 A16 A21
e1*2001/116*0292*.. 74-184 235/40R17 K49 K50 T90 T94 A74 Car DB8
- Caravan, Kombi 74-184 225/45R17 T90 T91 V17 S01
74-184 235/45R17 K49 K50
74-184 245/40R17 K49 K50 K56
Opel Zafira-B 74-147 205/50R17 R37 R70 T89 A02 A04 A05
A-H/Monocab 74-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0325*.. 74-147 225/45R17 T90 A12 A16 A21
74-147 235/40R17 T90 A74 V17 S01
Saab 9-3 88-110 205/50R17 M04 R37 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A06 A08 A09
e4*2001/116*0065*.., 88-184 205/50R17 M+S M04 T89 T93 A12 A16 A21
e4*2001/116*0077*.. 88-184 215/45R17 M+S T91 A74 Car Cbo
88-184 225/45R17 DB8 Lim V17
88-184 235/40R17 S01
88-184 235/45R17 K56
88-184 245/40R17 K50 K56 R03
Saab 9-5 88-184 225/45R17 A02 A04 A05
YS3E 88-184 235/40R17 A06 A08 A09
e11*96/27*0073*.. 88-184 235/45R17 A12 A16 A21
K42 K49 K50
K56 Z49 S01
Saab 900, -/Cabrio 96-136 215/45R17 A02 A04 A05
900/II, 900/II Cabrio 96-136 235/40R17 K44 A06 A08 A09
G511, G783 A12 A16 A21
K42 K49 K50
K56 V17 S01
Saab 900, Saab 9-3 85-151 215/40R17 T83 T85 T87 A02 A04 A05
YS3D 85-151 245/35R17 K90 R03 A06 A08 A09
e4*95/54*0012*.., 85-169 215/45R17 A12 A16 A21
e4*98/14*0012*.. 85-169 235/40R17 K42 K49 K50
K56 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 5 von 10

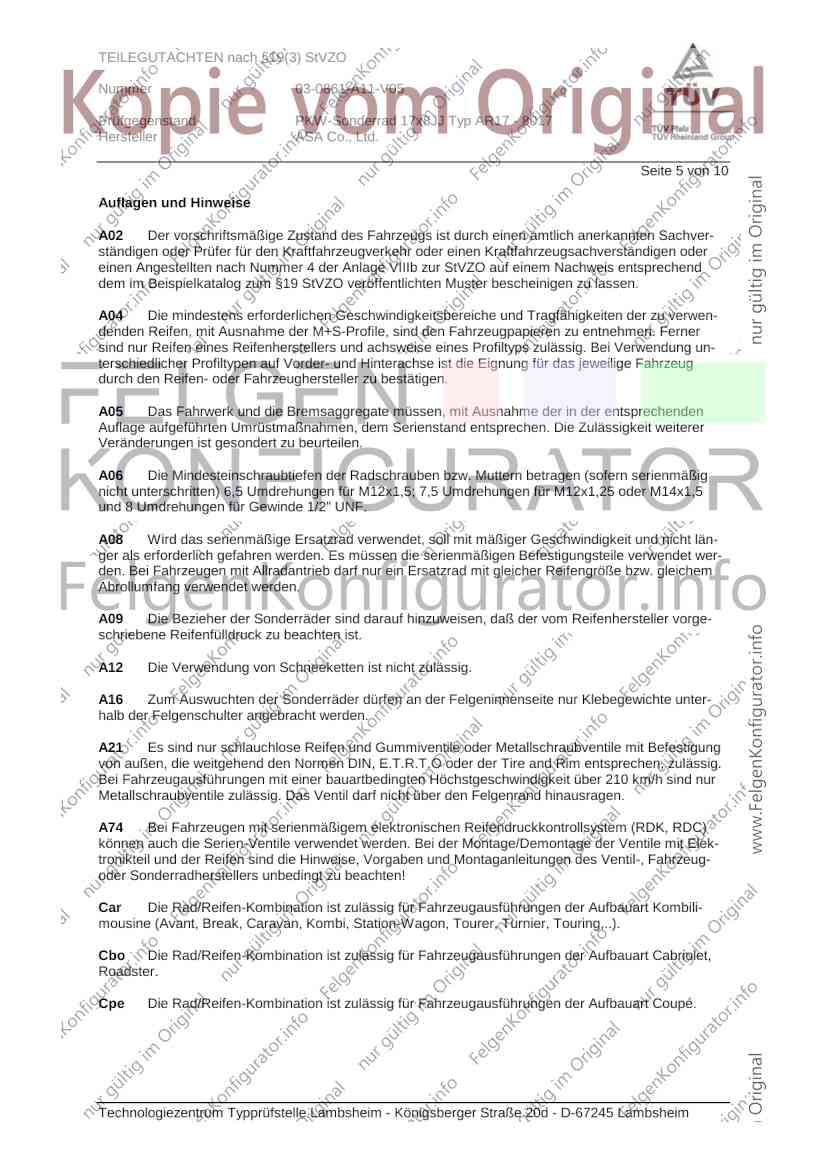

Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit Elek-
tronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-, Fahrzeug-
oder Sonderradherstellers unbedingt zu beachten!
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 6 von 10

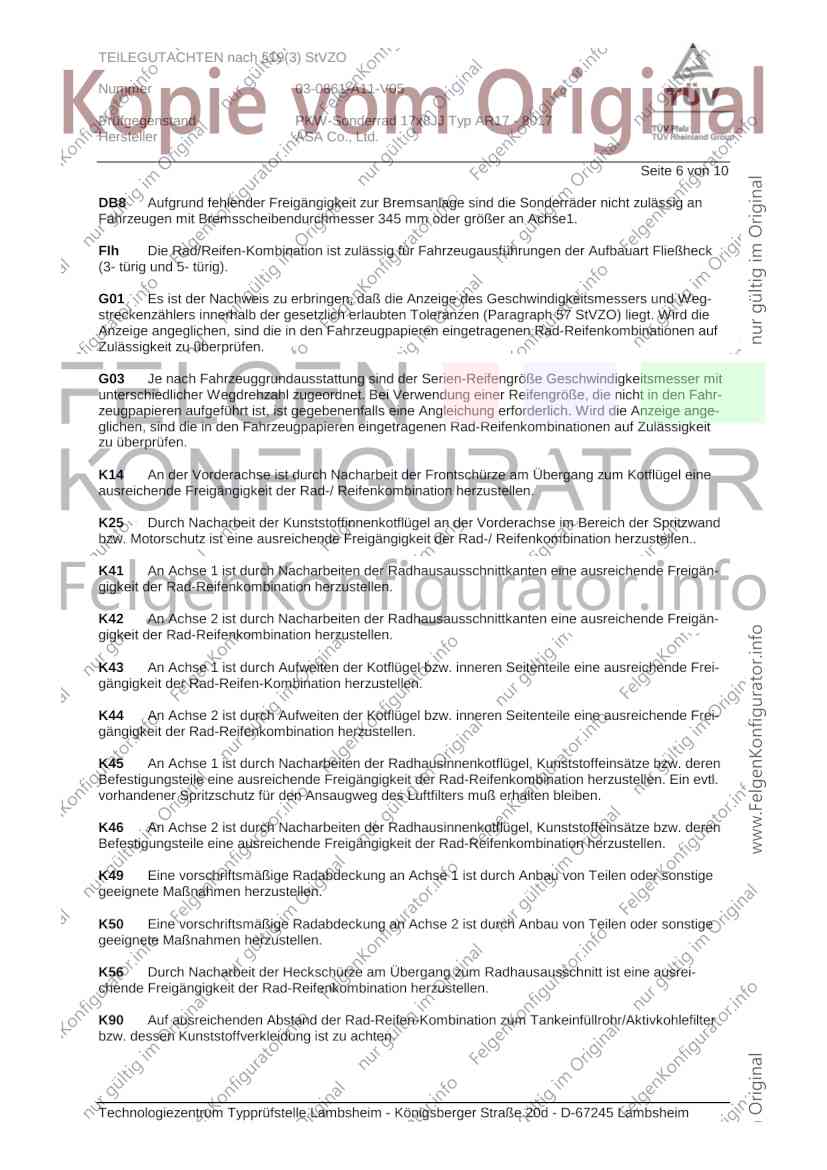

DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den Fahr-
zeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf Zulässigkeit
zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich der Spritzwand
bzw. Motorschutz ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 7 von 10

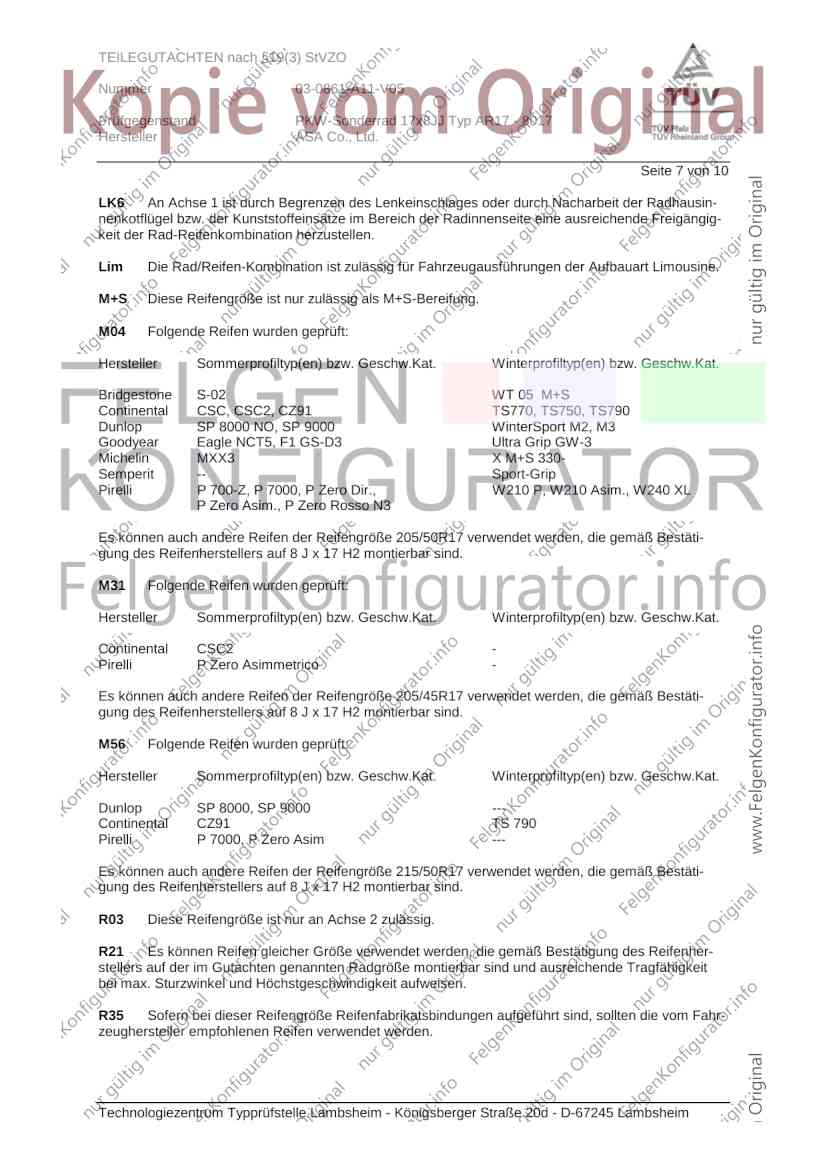

LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M04 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone S-02 WT 05 M+S
Continental CSC, CSC2, CZ91 TS770, TS750, TS790
Dunlop SP 8000 NO, SP 9000 WinterSport M2, M3
Goodyear Eagle NCT5, F1 GS-D3 Ultra Grip GW-3
Michelin MXX3 X M+S 330-
Semperit -- Sport-Grip
Pirelli P 700-Z, P 7000, P Zero Dir., W210 P, W210 Asim., W240 XL
P Zero Asim., P Zero Rosso N3
Es können auch andere Reifen der Reifengröße 205/50R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
M31 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental CSC2 -
Pirelli P Zero Asimmetrico -
Es können auch andere Reifen der Reifengröße 205/45R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
M56 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Continental CZ91 TS 790
Pirelli P 7000, P Zero Asim ---
Es können auch andere Reifen der Reifengröße 215/50R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom Fahr-
zeughersteller empfohlenen Reifen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 8 von 10

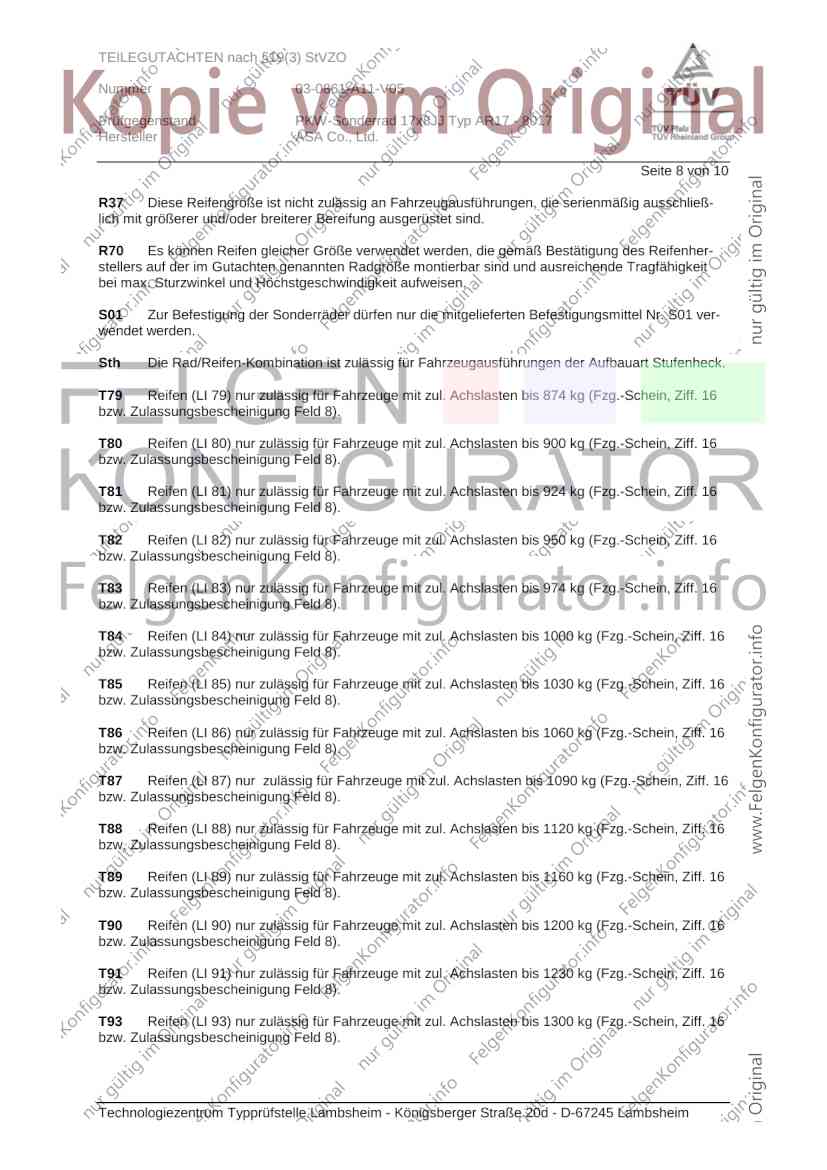

R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 9 von 10

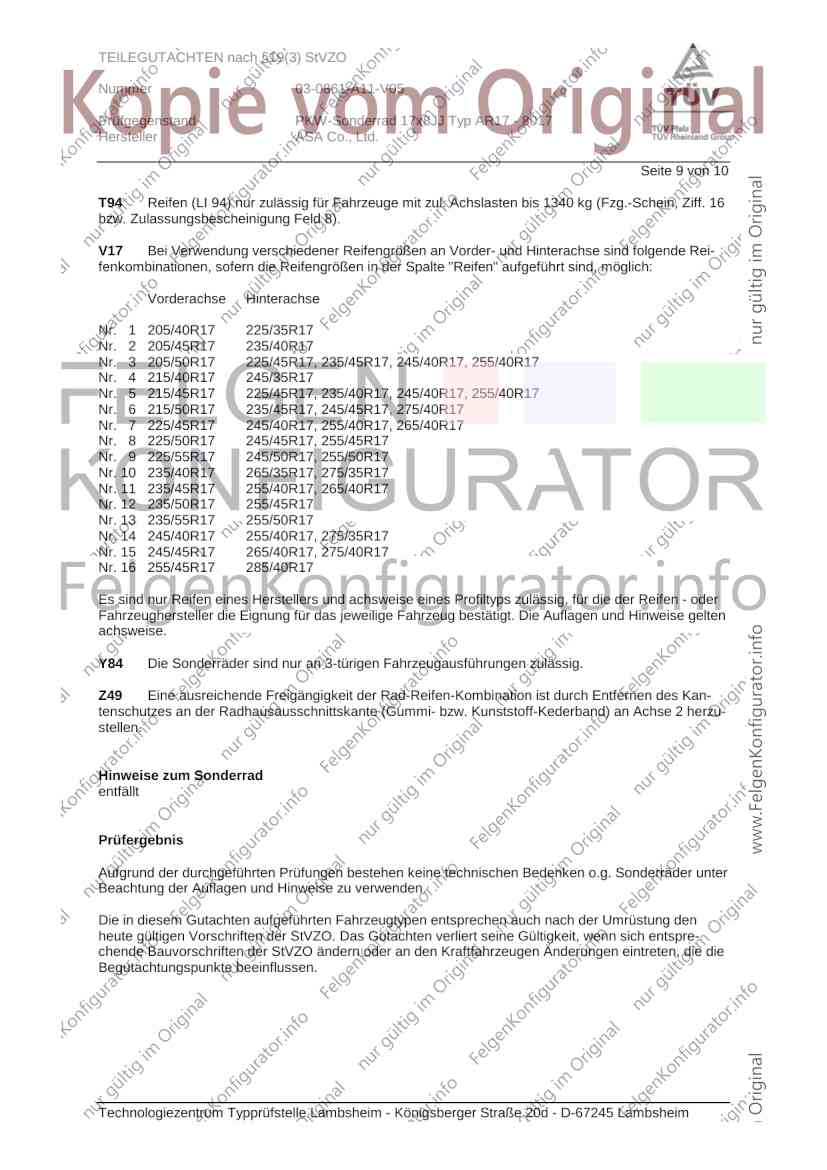

T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des Kan-
tenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2 herzu-
stellen.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-0861-A11-V05
Prüfgegenstand PKW-Sonderrad 17x8JJ Typ AR17 - 8017
Hersteller ASA Co., Ltd.
Seite 10 von 10
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.Februar 2006
Haasis 00090616.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
