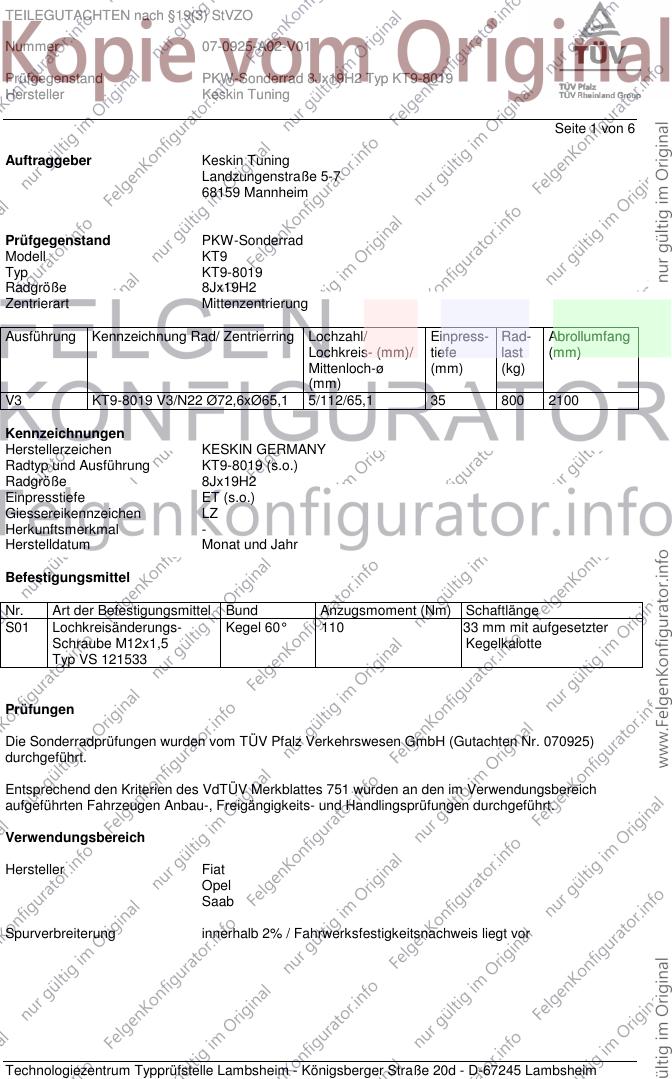

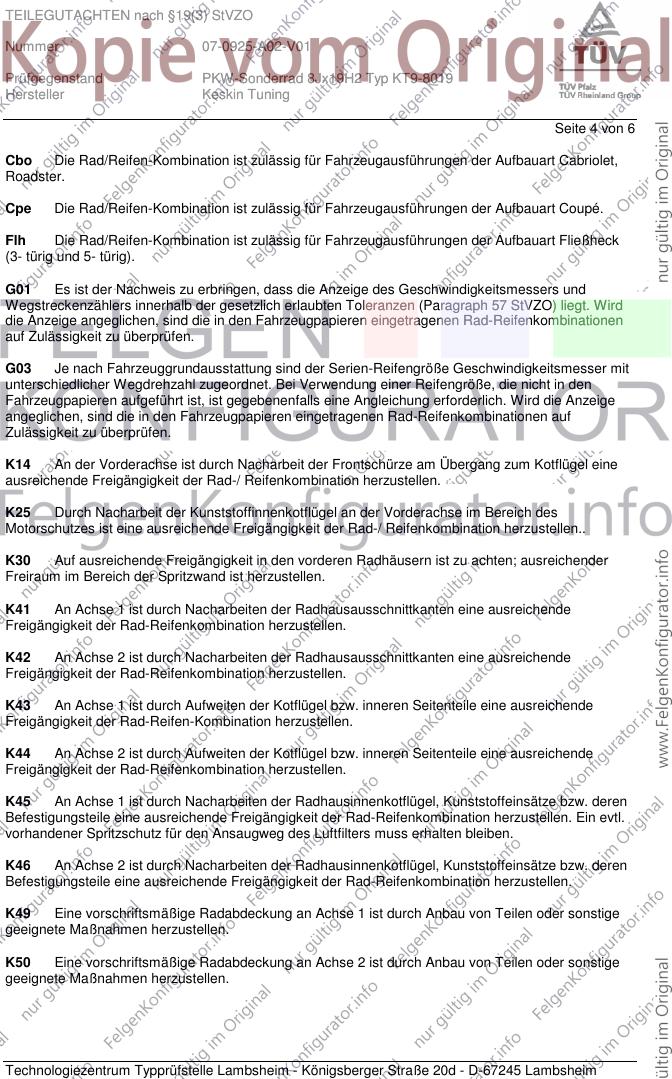

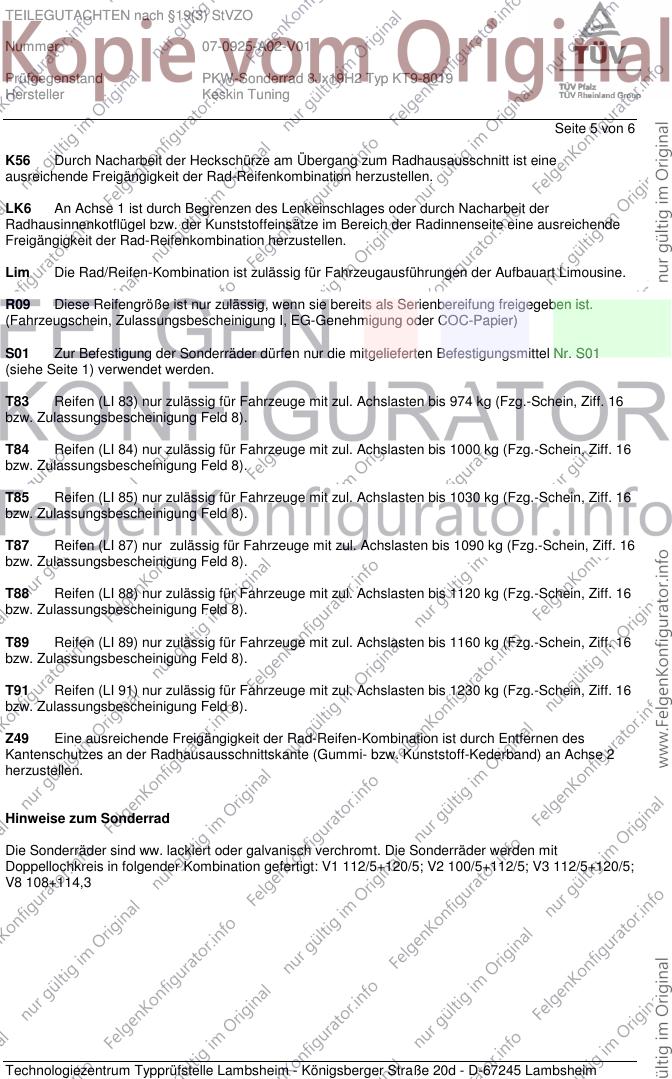

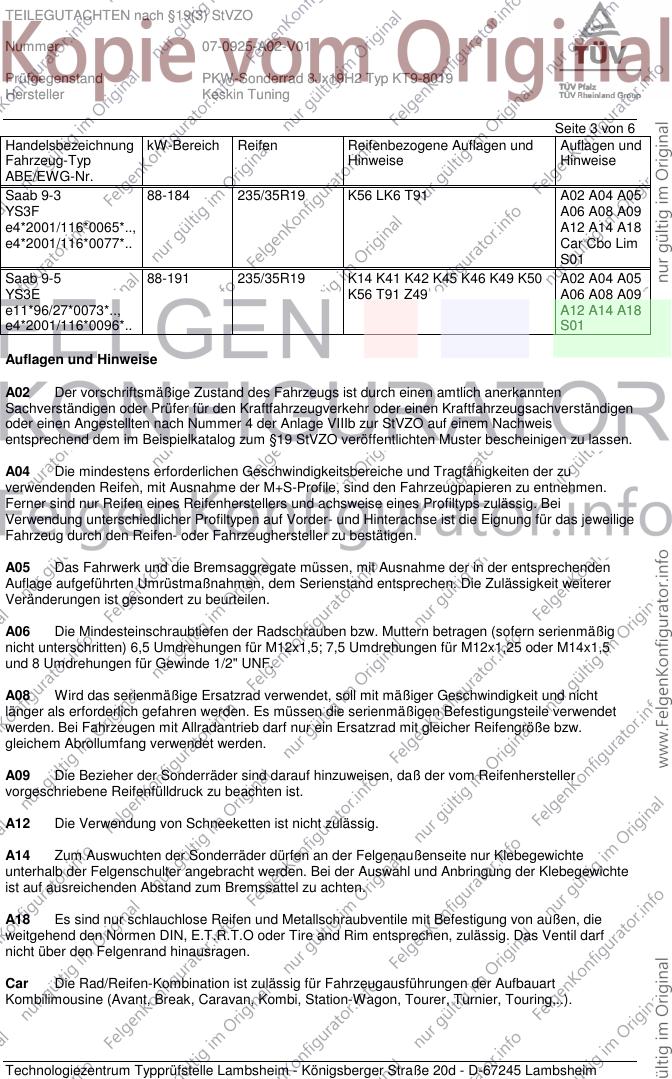

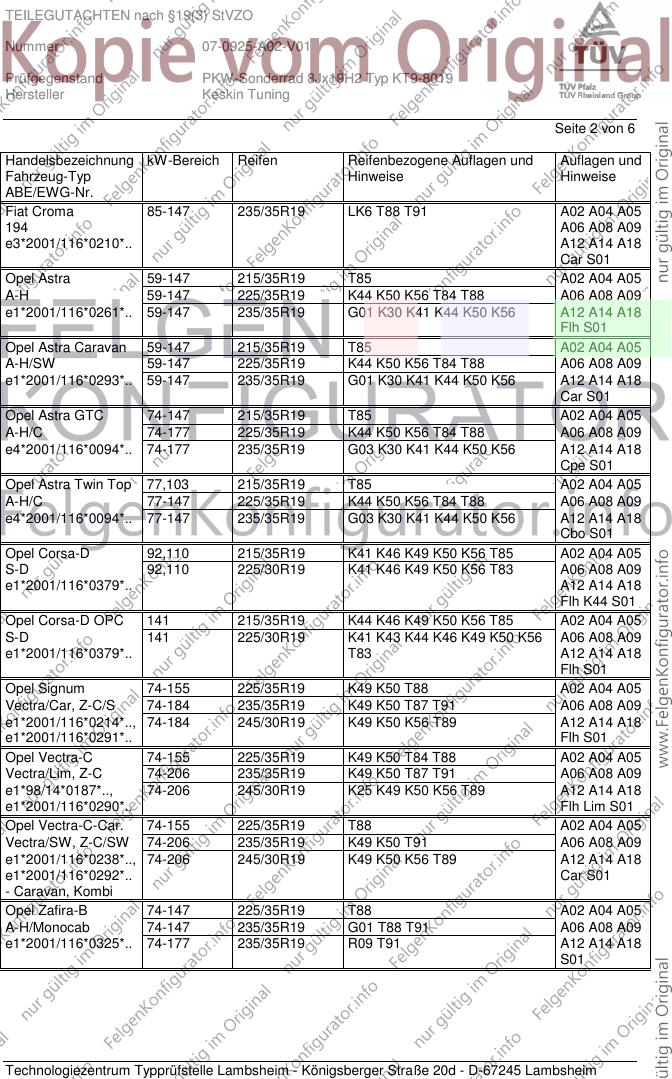

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0925-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ KT9-8019
Hersteller Keskin Tuning
Seite 1 von 6
Auftraggeber Keskin Tuning
Landzungenstraße 5-7
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell KT9
Typ KT9-8019
Radgröße 8Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
V3 KT9-8019 V3/N22 Ø72,6xØ65,1 5/112/65,1 35 800 2100
Kennzeichnungen
Herstellerzeichen KESKIN GERMANY
Radtyp und Ausführung KT9-8019 (s.o.)
Radgröße 8Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen LZ
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge
S01 Lochkreisänderungs- Kegel 60° 110 33 mm mit aufgesetzter
Schraube M12x1,5 Kegelkalotte
Typ VS 121533
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 070925)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0925-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ KT9-8019
Hersteller Keskin Tuning
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-147 235/35R19 LK6 T88 T91 A02 A04 A05
194 A06 A08 A09
e3*2001/116*0210*.. A12 A14 A18
Car S01
Opel Astra 59-147 215/35R19 T85 A02 A04 A05
A-H 59-147 225/35R19 K44 K50 K56 T84 T88 A06 A08 A09
e1*2001/116*0261*.. 59-147 235/35R19 G01 K30 K41 K44 K50 K56 A12 A14 A18
Flh S01
Opel Astra Caravan 59-147 215/35R19 T85 A02 A04 A05
A-H/SW 59-147 225/35R19 K44 K50 K56 T84 T88 A06 A08 A09
e1*2001/116*0293*.. 59-147 235/35R19 G01 K30 K41 K44 K50 K56 A12 A14 A18
Car S01
Opel Astra GTC 74-147 215/35R19 T85 A02 A04 A05
A-H/C 74-177 225/35R19 K44 K50 K56 T84 T88 A06 A08 A09
e4*2001/116*0094*.. 74-177 235/35R19 G03 K30 K41 K44 K50 K56 A12 A14 A18
Cpe S01
Opel Astra Twin Top 77,103 215/35R19 T85 A02 A04 A05
A-H/C 77-147 225/35R19 K44 K50 K56 T84 T88 A06 A08 A09
e4*2001/116*0094*.. 77-147 235/35R19 G03 K30 K41 K44 K50 K56 A12 A14 A18
Cbo S01
Opel Corsa-D 92,110 215/35R19 K41 K46 K49 K50 K56 T85 A02 A04 A05
S-D 92,110 225/30R19 K41 K46 K49 K50 K56 T83 A06 A08 A09
e1*2001/116*0379*.. A12 A14 A18
Flh K44 S01
Opel Corsa-D OPC 141 215/35R19 K44 K46 K49 K50 K56 T85 A02 A04 A05
S-D 141 225/30R19 K41 K43 K44 K46 K49 K50 K56 A06 A08 A09
e1*2001/116*0379*.. T83 A12 A14 A18
Flh S01
Opel Signum 74-155 225/35R19 K49 K50 T88 A02 A04 A05
Vectra/Car, Z-C/S 74-184 235/35R19 K49 K50 T87 T91 A06 A08 A09
e1*2001/116*0214*.., 74-184 245/30R19 K49 K50 K56 T89 A12 A14 A18
e1*2001/116*0291*.. Flh S01
Opel Vectra-C 74-155 225/35R19 K49 K50 T84 T88 A02 A04 A05
Vectra/Lim, Z-C 74-206 235/35R19 K49 K50 T87 T91 A06 A08 A09
e1*98/14*0187*.., 74-206 245/30R19 K25 K49 K50 K56 T89 A12 A14 A18
e1*2001/116*0290*.. Flh Lim S01
Opel Vectra-C-Car. 74-155 225/35R19 T88 A02 A04 A05
Vectra/SW, Z-C/SW 74-206 235/35R19 K49 K50 T91 A06 A08 A09
e1*2001/116*0238*.., 74-206 245/30R19 K49 K50 K56 T89 A12 A14 A18
e1*2001/116*0292*.. Car S01
- Caravan, Kombi
Opel Zafira-B 74-147 225/35R19 T88 A02 A04 A05
A-H/Monocab 74-147 235/35R19 G01 T88 T91 A06 A08 A09
e1*2001/116*0325*.. 74-177 235/35R19 R09 T91 A12 A14 A18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0925-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ KT9-8019
Hersteller Keskin Tuning
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 9-3 88-184 235/35R19 K56 LK6 T91 A02 A04 A05
YS3F A06 A08 A09
e4*2001/116*0065*.., A12 A14 A18
e4*2001/116*0077*.. Car Cbo Lim
S01
Saab 9-5 88-191 235/35R19 K14 K41 K42 K45 K46 K49 K50 A02 A04 A05
YS3E K56 T91 Z49 A06 A08 A09
e11*96/27*0073*.., A12 A14 A18
e4*2001/116*0096*.. S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0925-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ KT9-8019
Hersteller Keskin Tuning
Seite 4 von 6
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0925-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ KT9-8019
Hersteller Keskin Tuning
Seite 5 von 6
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Hinweise zum Sonderrad
Die Sonderräder sind ww. lackiert oder galvanisch verchromt. Die Sonderräder werden mit
Doppellochkreis in folgender Kombination gefertigt: V1 112/5+120/5; V2 100/5+112/5; V3 112/5+120/5;
V8 108+114,3
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0925-A02-V01
Prüfgegenstand PKW-Sonderrad 8Jx19H2 Typ KT9-8019
Hersteller Keskin Tuning
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Juni 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 15.Februar 2008
Tufan 00118667.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
