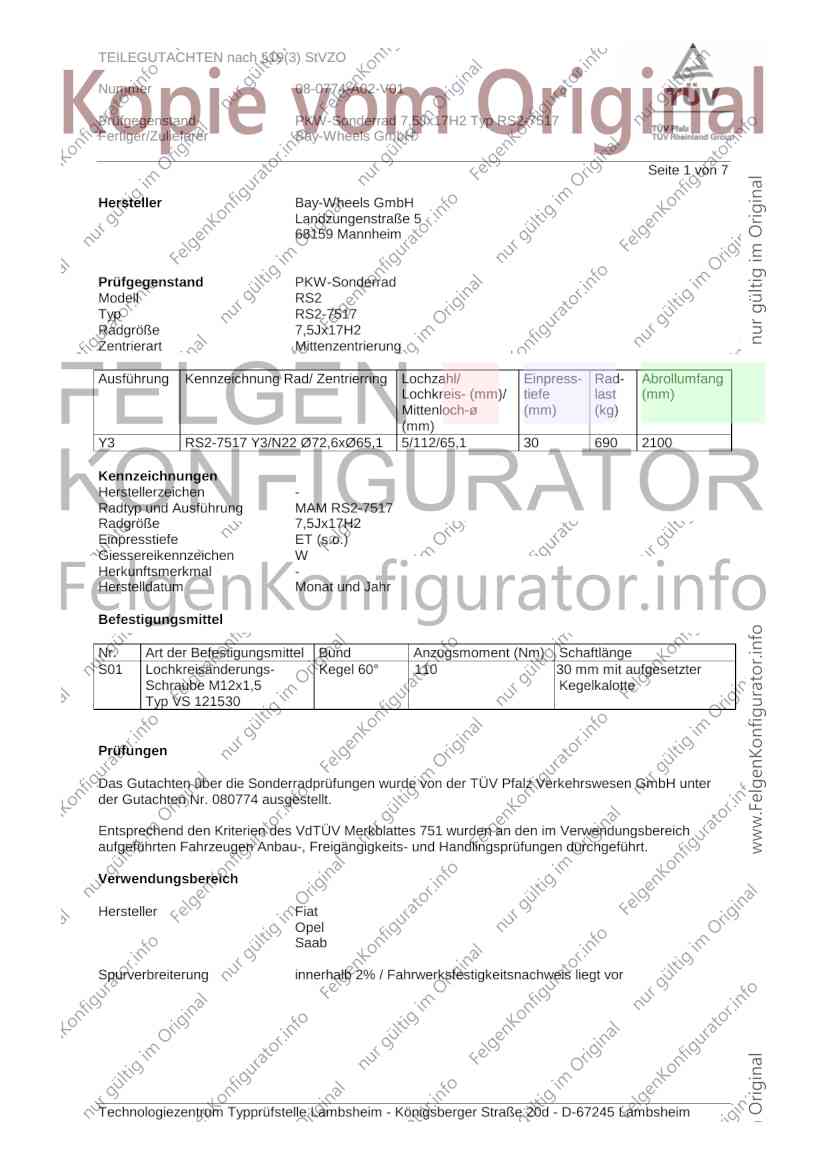

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 1 von 7
Hersteller Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 RS2-7517 Y3/N22 Ø72,6xØ65,1 5/112/65,1 30 690 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung MAM RS2-7517
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge
S01 Lochkreisänderungs- Kegel 60° 110 30 mm mit aufgesetzter
Schraube M12x1,5 Kegelkalotte
Typ VS 121530
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080774 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

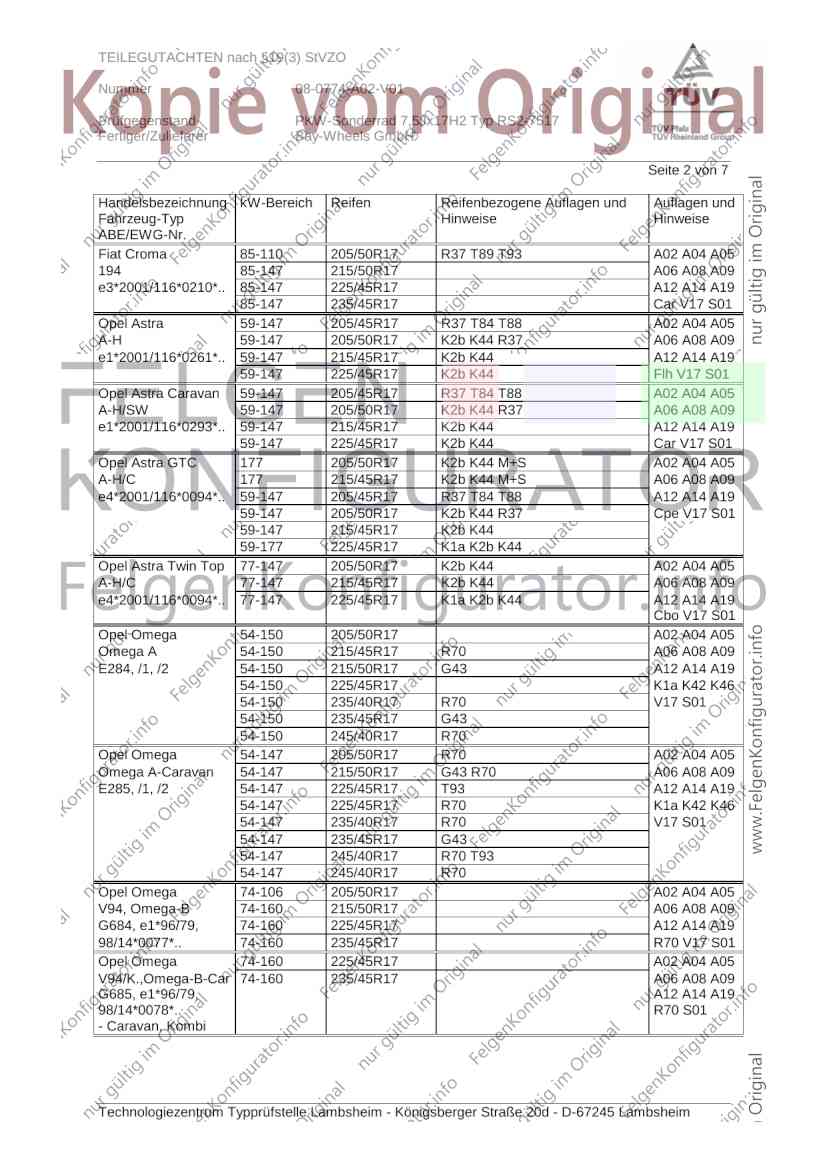

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/50R17 R37 T89 T93 A02 A04 A05
194 85-147 215/50R17 A06 A08 A09
e3*2001/116*0210*.. 85-147 225/45R17 A12 A14 A19
85-147 235/45R17 Car V17 S01
Opel Astra 59-147 205/45R17 R37 T84 T88 A02 A04 A05
A-H 59-147 205/50R17 K2b K44 R37 A06 A08 A09
e1*2001/116*0261*.. 59-147 215/45R17 K2b K44 A12 A14 A19
59-147 225/45R17 K2b K44 Flh V17 S01
Opel Astra Caravan 59-147 205/45R17 R37 T84 T88 A02 A04 A05
A-H/SW 59-147 205/50R17 K2b K44 R37 A06 A08 A09
e1*2001/116*0293*.. 59-147 215/45R17 K2b K44 A12 A14 A19
59-147 225/45R17 K2b K44 Car V17 S01
Opel Astra GTC 177 205/50R17 K2b K44 M+S A02 A04 A05
A-H/C 177 215/45R17 K2b K44 M+S A06 A08 A09
e4*2001/116*0094*.. 59-147 205/45R17 R37 T84 T88 A12 A14 A19
59-147 205/50R17 K2b K44 R37 Cpe V17 S01
59-147 215/45R17 K2b K44
59-177 225/45R17 K1a K2b K44
Opel Astra Twin Top 77-147 205/50R17 K2b K44 A02 A04 A05
A-H/C 77-147 215/45R17 K2b K44 A06 A08 A09
e4*2001/116*0094*.. 77-147 225/45R17 K1a K2b K44 A12 A14 A19
Cbo V17 S01
Opel Omega 54-150 205/50R17 A02 A04 A05
Omega A 54-150 215/45R17 R70 A06 A08 A09
E284, /1, /2 54-150 215/50R17 G43 A12 A14 A19
54-150 225/45R17 K1a K42 K46
54-150 235/40R17 R70 V17 S01
54-150 235/45R17 G43
54-150 245/40R17 R70
Opel Omega 54-147 205/50R17 R70 A02 A04 A05
Omega A-Caravan 54-147 215/50R17 G43 R70 A06 A08 A09
E285, /1, /2 54-147 225/45R17 T93 A12 A14 A19
54-147 225/45R17 R70 K1a K42 K46
54-147 235/40R17 R70 V17 S01
54-147 235/45R17 G43
54-147 245/40R17 R70 T93
54-147 245/40R17 R70
Opel Omega 74-106 205/50R17 A02 A04 A05
V94, Omega-B 74-160 215/50R17 A06 A08 A09
G684, e1*96/79, 74-160 225/45R17 A12 A14 A19
98/14*0077*.. 74-160 235/45R17 R70 V17 S01
Opel Omega 74-160 225/45R17 A02 A04 A05
V94/K.,Omega-B-Car 74-160 235/45R17 A06 A08 A09
G685, e1*96/79, A12 A14 A19
98/14*0078*.. R70 S01
- Caravan, Kombi
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

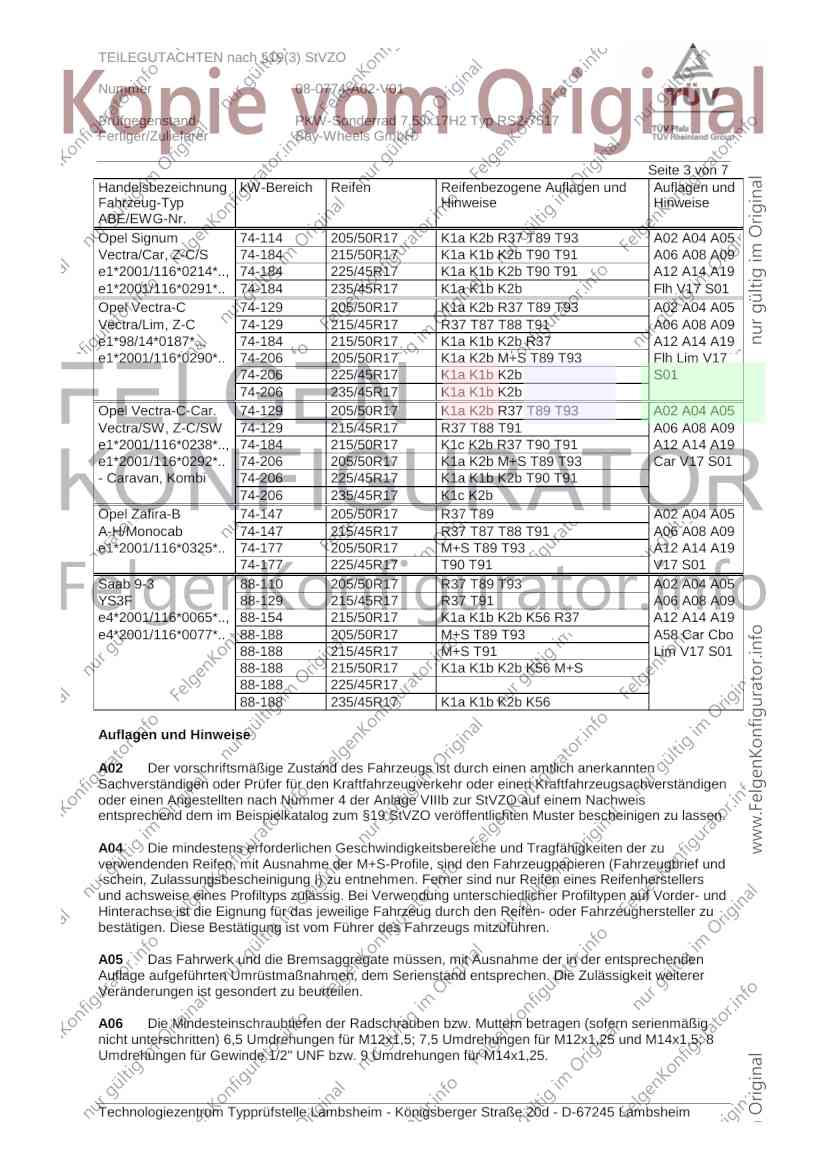

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Signum 74-114 205/50R17 K1a K2b R37 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 K1a K1b K2b T90 T91 A06 A08 A09
e1*2001/116*0214*.., 74-184 225/45R17 K1a K1b K2b T90 T91 A12 A14 A19
e1*2001/116*0291*.. 74-184 235/45R17 K1a K1b K2b Flh V17 S01
Opel Vectra-C 74-129 205/50R17 K1a K2b R37 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0187*.., 74-184 215/50R17 K1a K1b K2b R37 A12 A14 A19
e1*2001/116*0290*.. 74-206 205/50R17 K1a K2b M+S T89 T93 Flh Lim V17
74-206 225/45R17 K1a K1b K2b S01
74-206 235/45R17 K1a K1b K2b
Opel Vectra-C-Car. 74-129 205/50R17 K1a K2b R37 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0238*.., 74-184 215/50R17 K1c K2b R37 T90 T91 A12 A14 A19
e1*2001/116*0292*.. 74-206 205/50R17 K1a K2b M+S T89 T93 Car V17 S01
- Caravan, Kombi 74-206 225/45R17 K1a K1b K2b T90 T91
74-206 235/45R17 K1c K2b
Opel Zafira-B 74-147 205/50R17 R37 T89 A02 A04 A05
A-H/Monocab 74-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0325*.. 74-177 205/50R17 M+S T89 T93 A12 A14 A19
74-177 225/45R17 T90 T91 V17 S01
Saab 9-3 88-110 205/50R17 R37 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A06 A08 A09
e4*2001/116*0065*.., 88-154 215/50R17 K1a K1b K2b K56 R37 A12 A14 A19
e4*2001/116*0077*.. 88-188 205/50R17 M+S T89 T93 A58 Car Cbo
88-188 215/45R17 M+S T91 Lim V17 S01
88-188 215/50R17 K1a K1b K2b K56 M+S
88-188 225/45R17
88-188 235/45R17 K1a K1b K2b K56
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

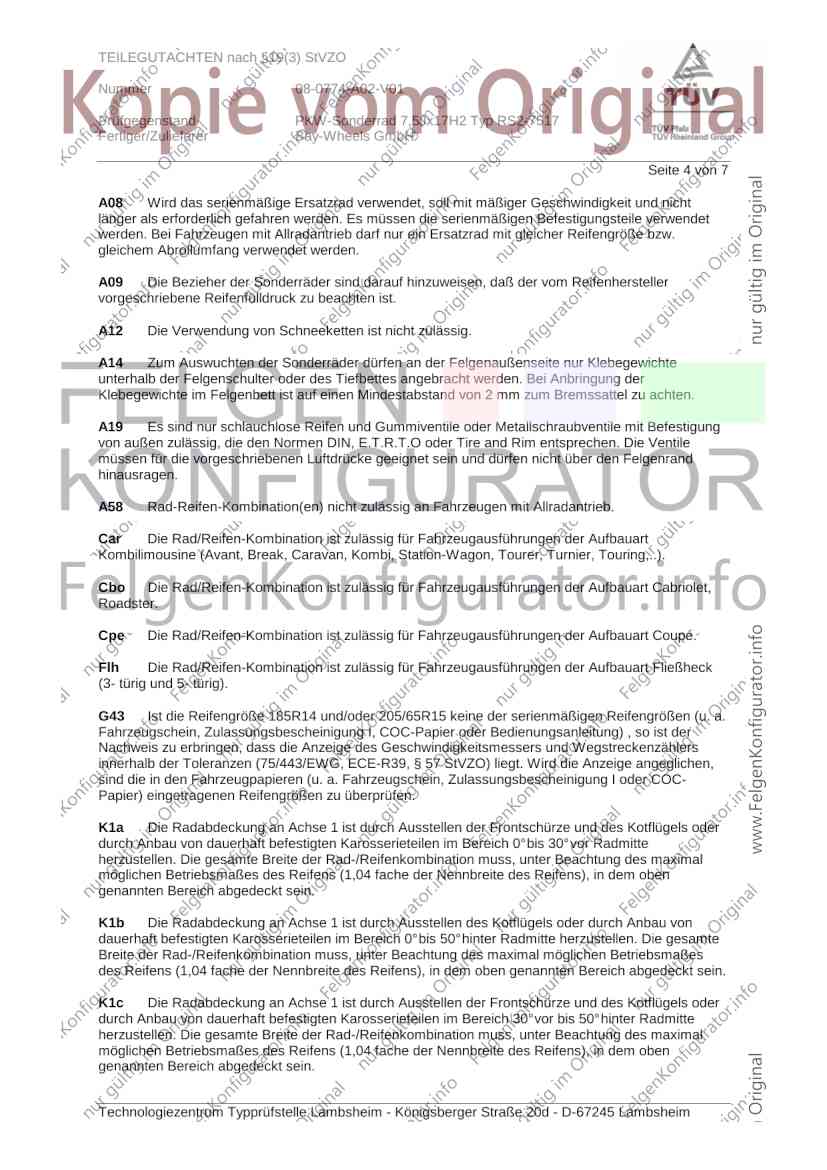

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 4 von 7
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G43 Ist die Reifengröße 185R14 und/oder 205/65R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

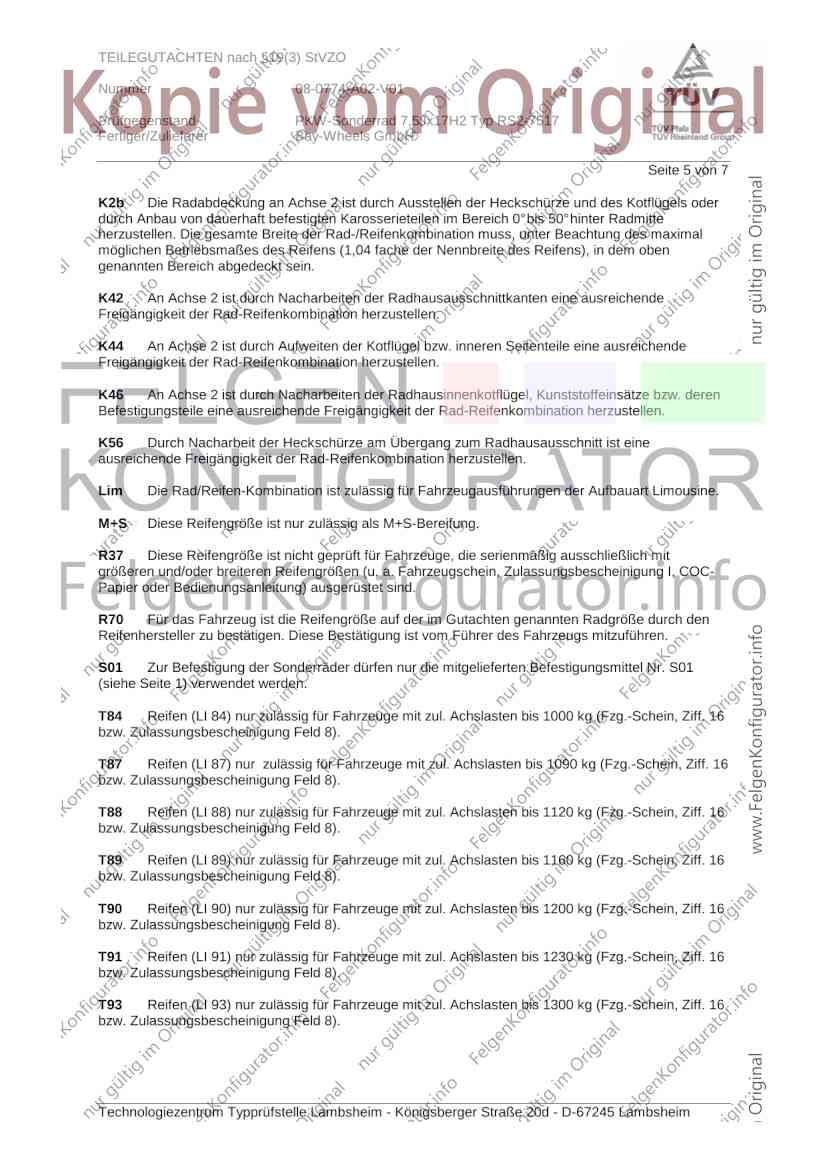

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH
Seite 5 von 7
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH

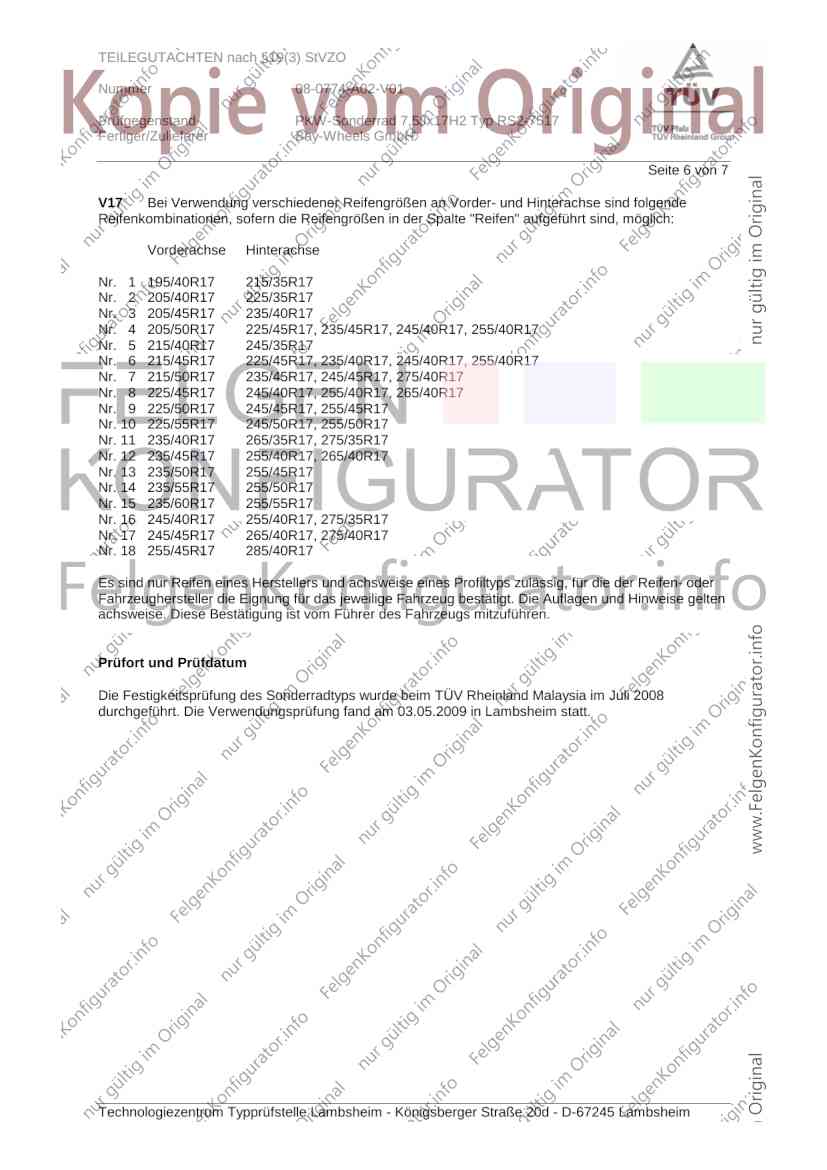

Seite 6 von 7
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia im Juli 2008
durchgeführt. Die Verwendungsprüfung fand am 03.05.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0774-A02-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Fertiger/Zulieferer Bay-Wheels GmbH

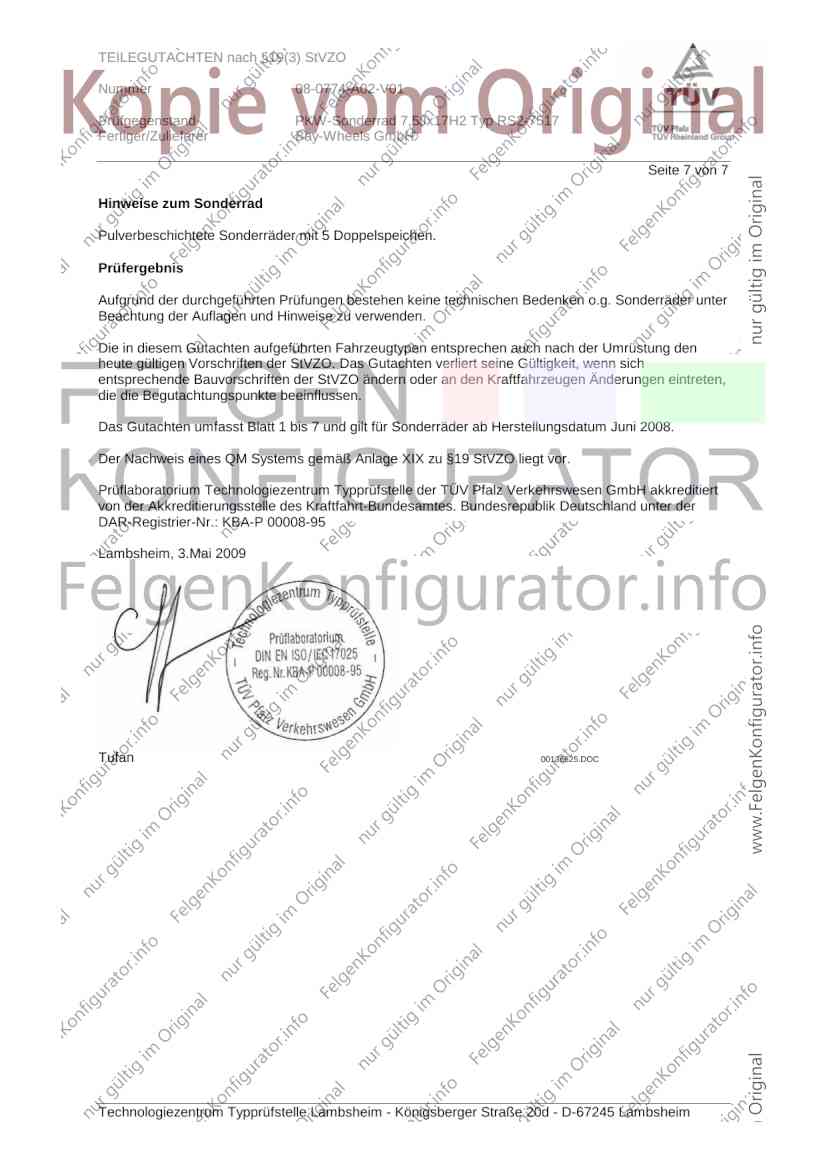

Seite 7 von 7
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.Mai 2009
Tufan 00136625.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
