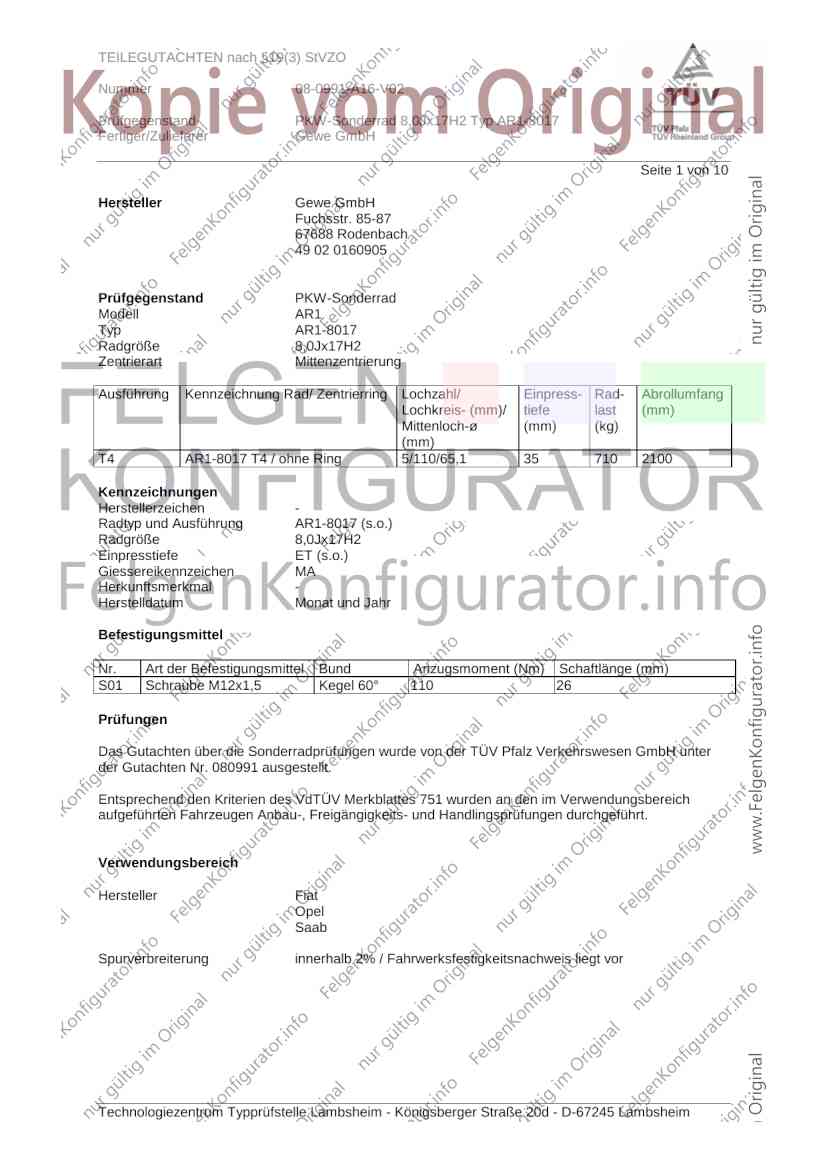

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 1 von 10
Hersteller Gewe GmbH
Fuchsstr. 85-87
67688 Rodenbach
49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
T4 AR1-8017 T4 / ohne Ring 5/110/65,1 35 710 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung AR1-8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MA
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080991 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
194 85-147 215/50R17 R70 A06 A08 A09
e3*2001/116*0210*.. 85-147 225/45R17 A12 A16 A21
85-147 235/45R17 K25 Car V17 S01
85-147 245/40R17 R03
Opel Astra 59-147 205/50R17 K2b K44 R37 R70 A02 A04 A05
A-H 59-147 215/45R17 A06 A08 A09
e1*2001/116*0261*.. 59-147 225/45R17 K2b K44 A12 A16 A21
59-147 235/40R17 K2b K44 Flh V17 S01
59-147 245/40R17 K2b K44 R03
Opel Astra 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A02 A04 A05
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A06 A08 A09
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 A12 A16 A21
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 Flh K56 Sth
55-147 235/40R17 K1c K2c K41 K42 K45 V17 S01
Opel Astra 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 A02 A04 A05
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A06 A08 A09
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 A12 A16 A21
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 Cbo Cpe K56
74-147 225/35R17 K1c K2b K42 K45 T82 T86 V17 S01
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra Car. 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A02 A04 A05
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A06 A08 A09
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 A12 A16 A21
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45 Car V17 S01
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra Caravan 59-147 205/50R17 K2b K44 R37 R70 A02 A04 A05
A-H/SW 59-147 215/45R17 A06 A08 A09
e1*2001/116*0293*.. 59-147 225/45R17 K2b K44 A12 A16 A21
59-147 235/40R17 K2b K44 Car V17 S01
59-147 245/40R17 K2b K44 R03
Opel Astra GTC 177 205/50R17 K2b K44 M+S R70 A02 A04 A05
A-H/C 177 215/45R17 M+S A06 A08 A09
e4*2001/116*0094*.. 59-147 205/50R17 K2b K44 R37 R70 A12 A16 A21
59-147 215/45R17 Cpe V17 S01
59-177 225/45R17 K2b K44
59-177 235/40R17 K1a K2b K44
59-177 245/40R17 K1a K1b K2c K44
Opel Astra Twin Top 77-147 205/50R17 K2b K44 R70 A02 A04 A05
A-H/C 77-147 215/45R17 A06 A08 A09
e4*2001/116*0094*.. 77-147 225/45R17 K2b K44 A12 A16 A21
77-147 235/40R17 K1a K2b K44 Cbo V17 S01
77-147 245/40R17 K1a K1b K2b K44
Opel Calibra 125-150 215/40R17 K2b K41 K42 K45 K46 T83 T87 A02 A04 A05
Calibra A 125-150 245/35R17 K2c K42 K44 K46 R03 A06 A08 A09
F406 A12 A16 A21
K1c V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K43 K56 A02 A04 A05
Corsa-C T80 A06 A08 A09
e1*98/14*0148*.. 74 215/35R17 K1c K2b K41 K42 K43 K45 K56 A12 A16 A21
T79 T83 K44 V17 S01
74 225/35R17 K14 K1c K2c K41 K42 K43 K45
K56 Y84
Opel Corsa-D 92,110 215/40R17 K1c K2b K41 K44 K46 K56 A02 A04 A05
S-D 92,110 215/45R17 K1c K2b K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0379*.. 92,110 235/40R17 K1c K2a K2b K41 K43 K44 K46 A12 A16 A21
K56 Flh S01
Opel Corsa-D OPC 141 215/40R17 K1c K2b K44 K46 K56 A02 A04 A05
S-D 141 215/45R17 K1c K2b K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0379*.. 141 235/40R17 K1c K2b K41 K43 K44 K46 K56 A12 A16 A21
Flh S01
Opel Meriva-A 66-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A02 A04 A05
X01Monocab 66-132 225/35R17 K1c K2b K44 K46 K56 T86 A06 A08 A09
e1*2001/116*0215*.. A12 A16 A21
S01
Opel Omega 54-150 215/45R17 K1a K2b K41 K45 A02 A04 A05
Omega A 54-150 225/45R17 K1a K2b K41 K45 A06 A08 A09
E284, /1, /2 A12 A16 A21
R21 S01
Opel Omega 54-147 215/45R17 K1a K2b K41 K45 T88 A02 A04 A05
Omega A-Caravan 54-147 225/45R17 K1a K2b K41 K45 A06 A08 A09
E285, /1, /2 A12 A16 A21
R21 S01
Opel Omega 74-160 225/45R17 R37 A02 A04 A05
V94, Omega-B 74-160 235/45R17 A06 A08 A09
G684, e1*96/79, 74-160 245/40R17 K2b R03 A12 A16 A21
98/14*0077*.. R21 V17 S01
Opel Omega 74-160 225/45R17 R70 A02 A04 A05
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A06 A08 A09
G685, e1*96/79, 74-160 245/40R17 K2b R03 R70 A12 A16 A21
98/14*0078*.. V17 S01
- Caravan, Kombi
Opel Senator 66-150 215/45R17 K1a K42 A02 A04 A05
Senator-B 66-150 225/45R17 K1a K42 A06 A08 A09
E478, /1 A12 A16 A21
R21 S01
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 K1a K1b K2b R70 T90 T91 A06 A08 A09
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 A12 A16 A21
e1*2001/116*0291*.. 74-184 235/45R17 K1a K1b K2b DB8 Flh V17
74-184 245/40R17 K1c K2b K56 S01
Opel Vectra 125 205/45R17 K1c K2b K42 K44 K56 R70 A02 A04 A05
Vectra A, A-CC 125 215/40R17 K1c K2b K42 K44 K56 T83 T87 A06 A08 A09
E947/1, E948/1 A12 A16 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 150 205/45R17 K1c K2b K42 K44 K56 R70 A02 A04 A05
Vectra A-X 150 215/40R17 K1c K2b K42 K44 K56 A06 A08 A09
E951/1 A12 A16 A21
S01
Opel Vectra B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A02 A04 A05
J96 55-125 215/45R17 K1a K2b K41 K45 K56 A06 A08 A09
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A12 A16 A21
98/14*0030*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 K42 V17 S01
Opel Vectra B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A02 A04 A05
J96/Kombi 55-125 215/45R17 K1a K2b K41 K45 K56 A06 A08 A09
e1*95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A12 A16 A21
98/14*0044*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 K42 V17 S01
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0187*.., 74-184 215/50R17 K1a K1b K2b R37 R70 A12 A16 A21
e1*2001/116*0290*.. 74-184 235/40R17 K1a K1b K2b DB8 Flh Lim
74-184 205/50R17 M+S R70 T89 T93 V17 S01
74-184 225/45R17
74-184 235/45R17 K1a K1b K2b
74-184 245/40R17 K1c K2b K56
Opel Vectra-C-Car. 74-129 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0238*.., 74-184 215/50R17 K1a K1b K2b R70 T90 T91 A12 A16 A21
e1*2001/116*0292*.. 74-184 235/40R17 K1a K1b K2b T90 T94 Car DB8 V17
- Caravan, Kombi 74-184 205/50R17 M+S R70 T89 T93 S01
74-184 225/45R17 T90 T91
74-184 235/45R17 K1a K1b K2b
74-184 245/40R17 K1c K2b K56
Opel Zafira-B 74-147 205/50R17 R37 R70 T89 A02 A04 A05
A-H/Monocab 74-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0325*.. 74-177 205/50R17 M+S R70 T89 T93 A12 A16 A21
74-177 225/45R17 T90 T91 V17 S01
74-177 235/40R17 T90 T94
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A06 A08 A09
e4*2001/116*0065*.., 88-184 205/50R17 M+S R70 T89 T93 A12 A16 A21
e4*2001/116*0077*.. 88-184 215/45R17 M+S T91 A58 Car Cbo
88-184 225/45R17 DB8 Lim V17
88-184 235/40R17 K1a K1b K2b S01
88-184 235/45R17 K56
88-184 245/40R17 K2b K56 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 A02 A04 A05
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A06 A08 A09
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49 A12 A16 A21
e4*2001/116*0096*.. S01
Saab 900, -/Cabrio 96-136 215/45R17 K1a K2b K42 K56 A02 A04 A05
900/II, 900/II Cabrio 96-136 235/40R17 K1a K2b K42 K44 K56 A06 A08 A09
G511, G783 A12 A16 A21
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 900, Saab 9-3 85-151 215/40R17 K1a K2b K42 K56 T83 T85 T87 A02 A04 A05
YS3D 85-151 245/35R17 K2b K42 K56 K90 R03 A06 A08 A09
e4*95/54*0012*.., 85-169 215/45R17 K1a K2b K42 K56 A12 A16 A21
e4*98/14*0012*.. 85-169 235/40R17 K1a K2b K42 K56 V17 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH

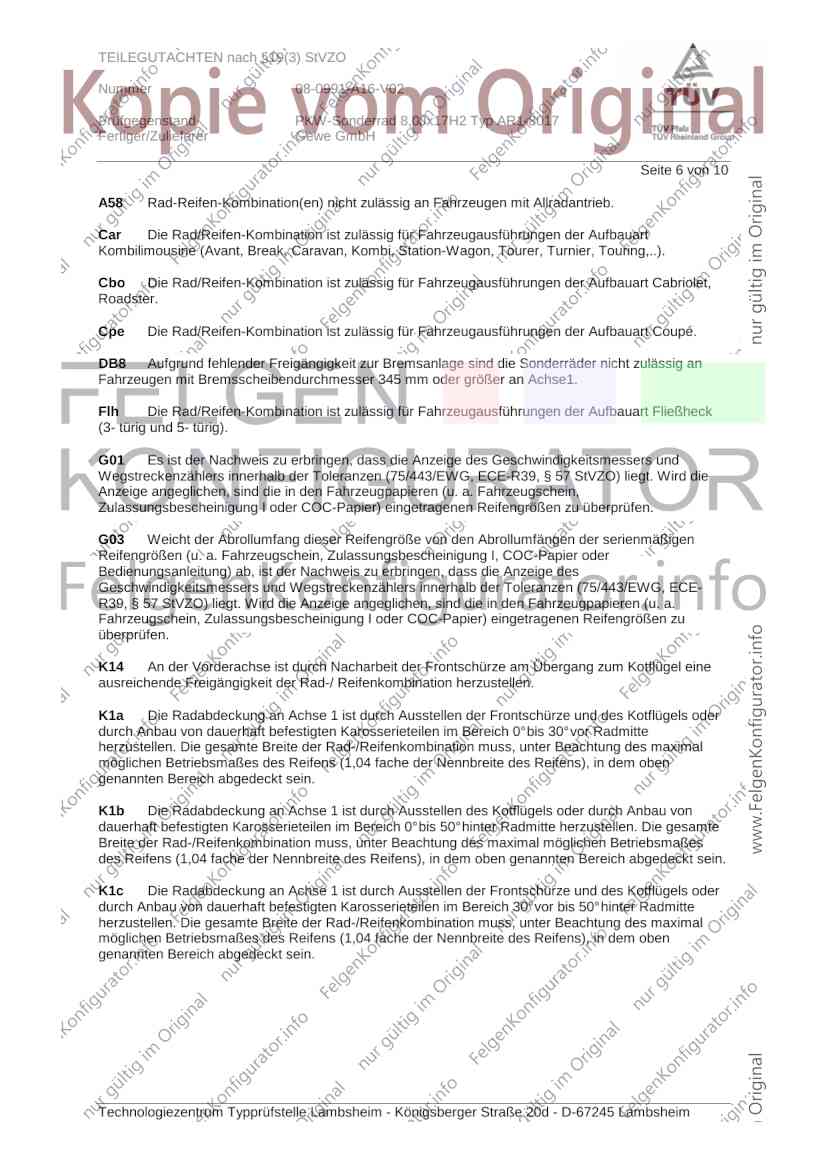

Seite 6 von 10
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH

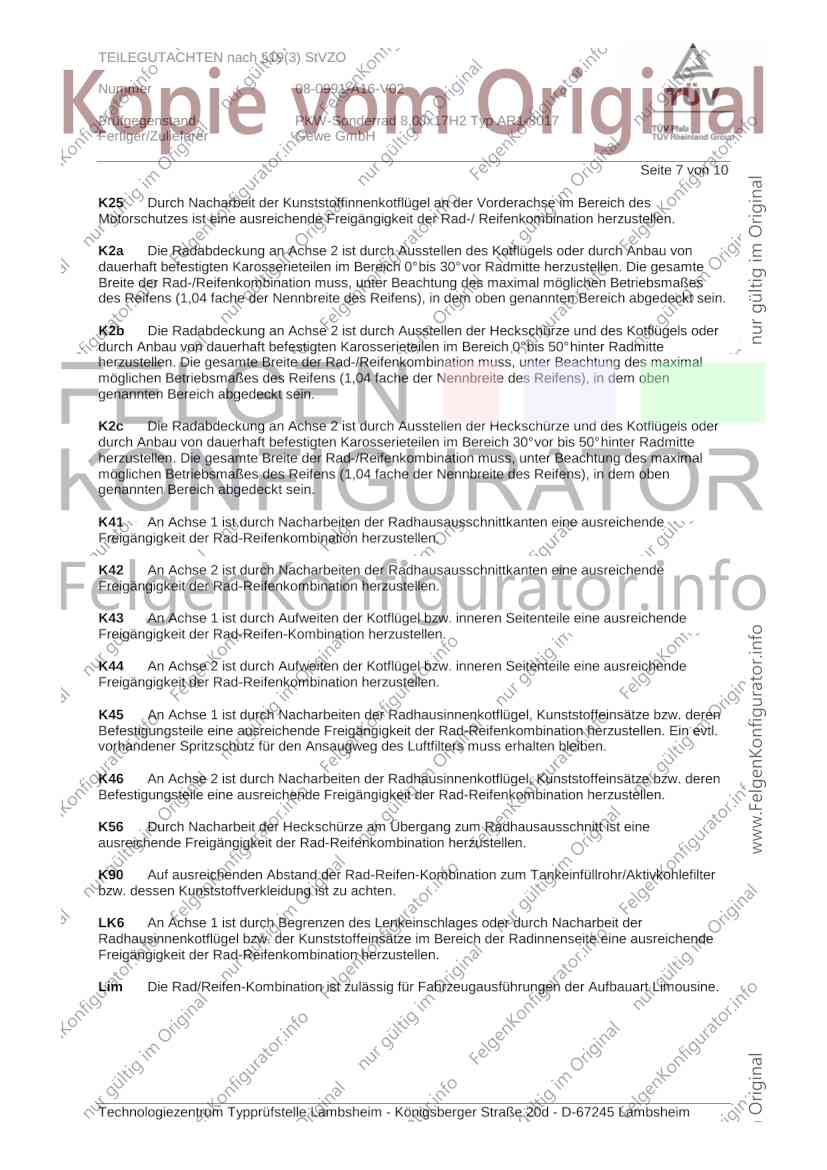

Seite 7 von 10
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH

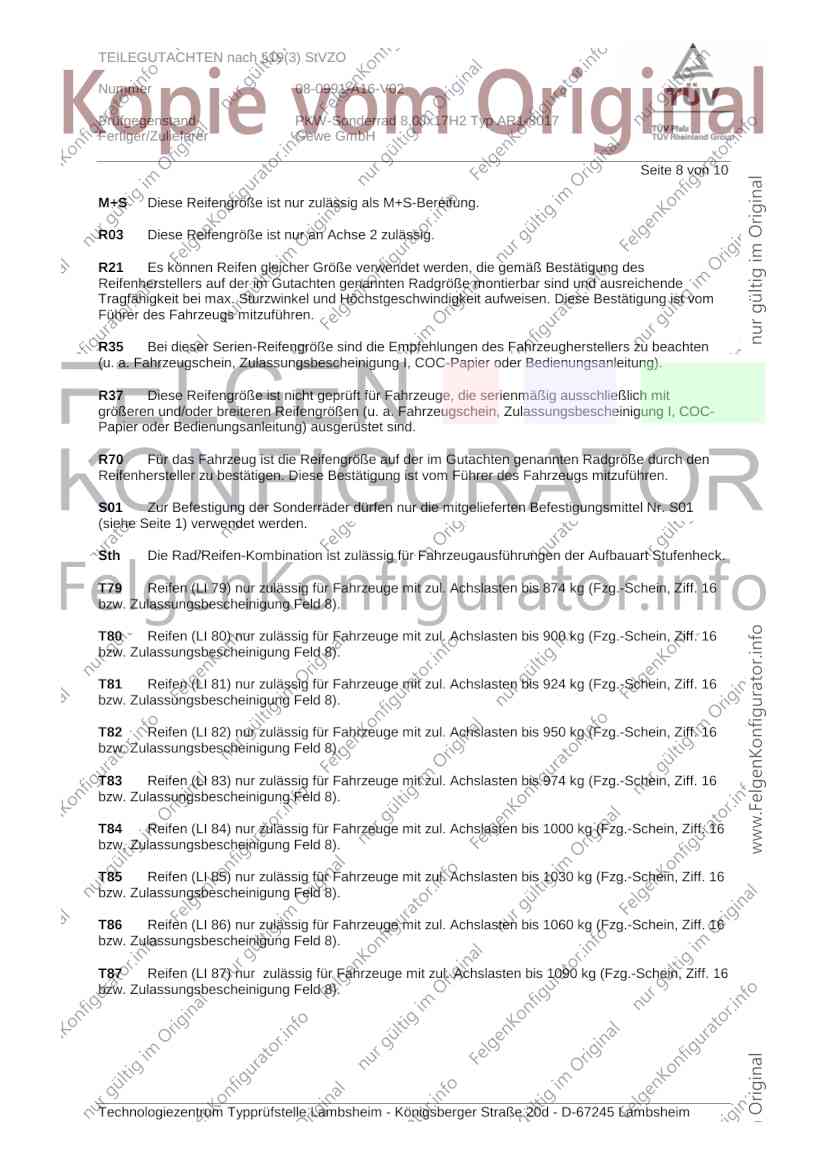

Seite 8 von 10
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH

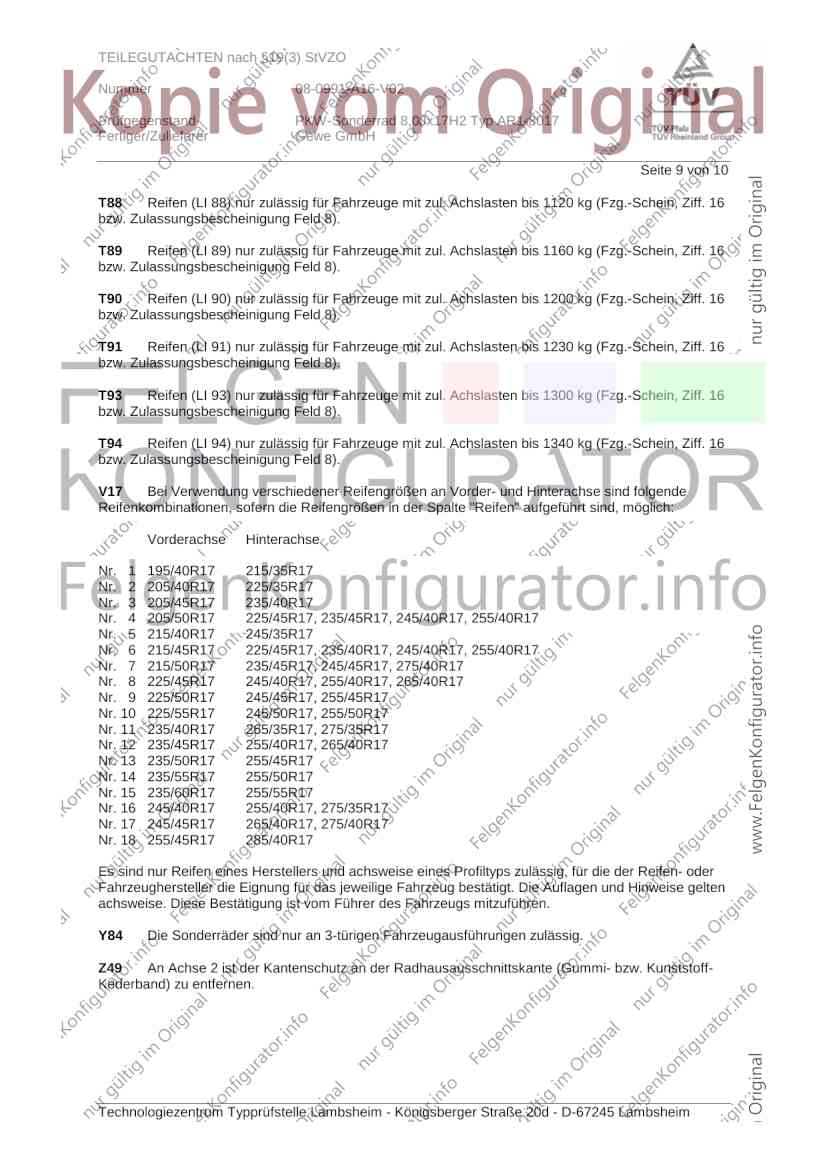

Seite 9 von 10
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V02
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe GmbH

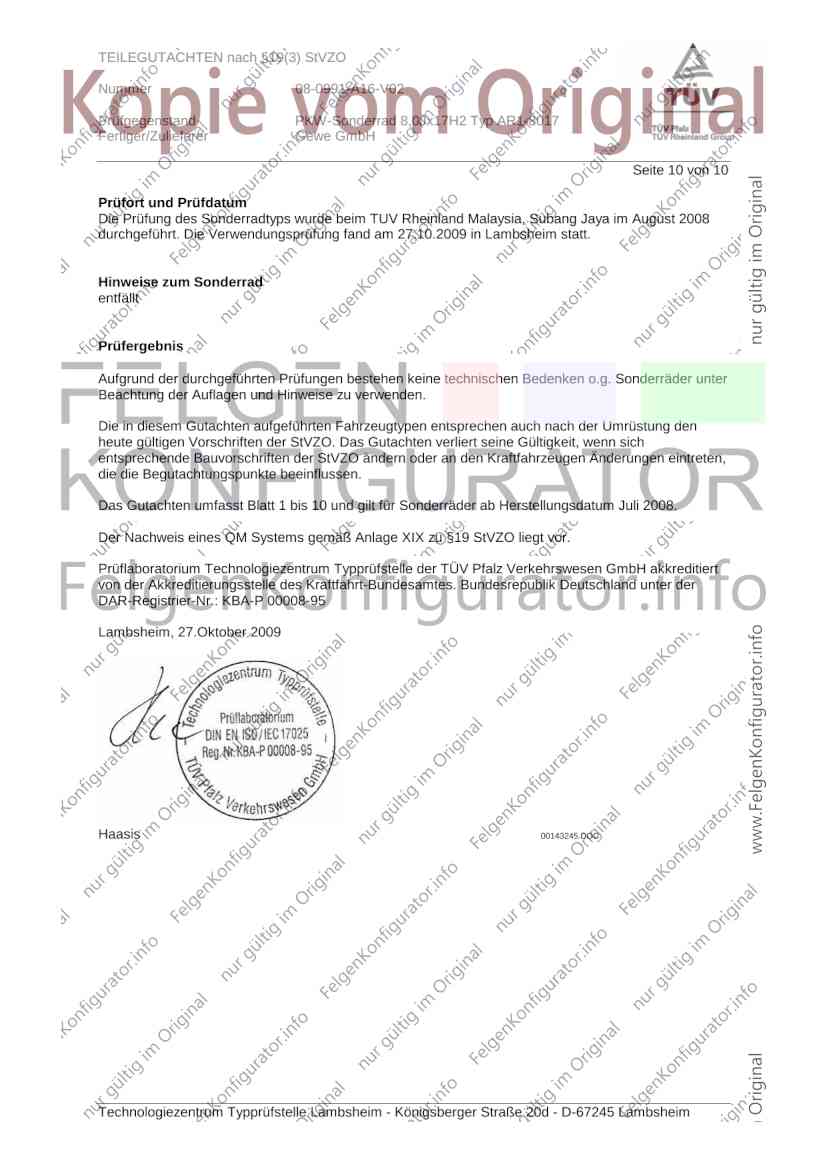

Seite 10 von 10
Prüfort und Prüfdatum
Die Prüfung des Sonderradtyps wurde beim TUV Rheinland Malaysia, Subang Jaya im August 2008
durchgeführt. Die Verwendungsprüfung fand am 27.10.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 27.Oktober 2009
Haasis 00143245.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
