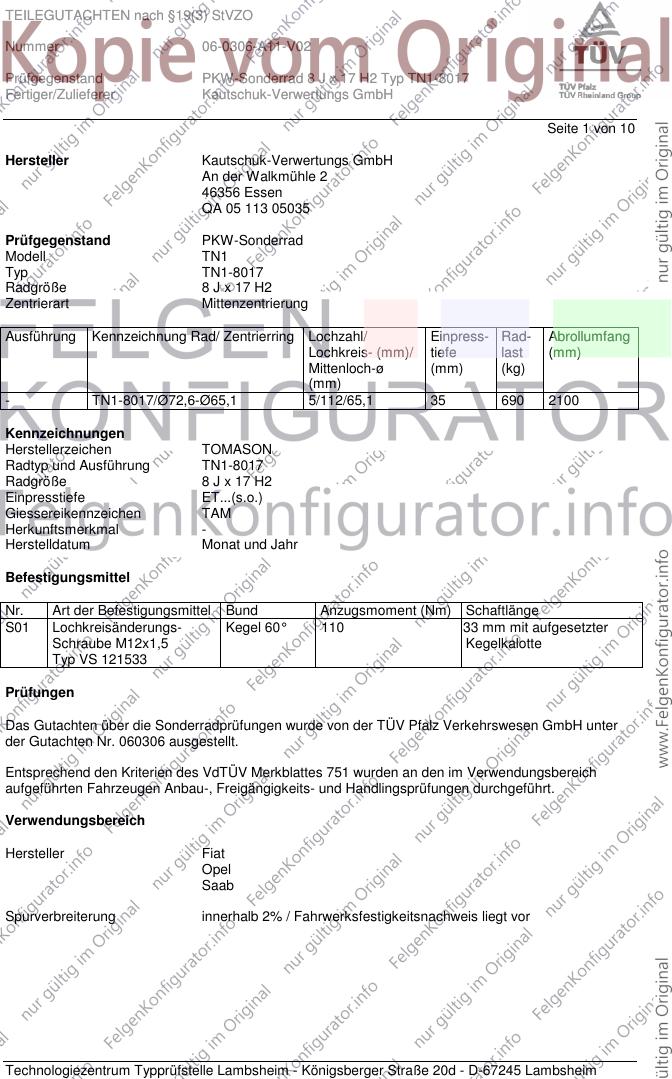

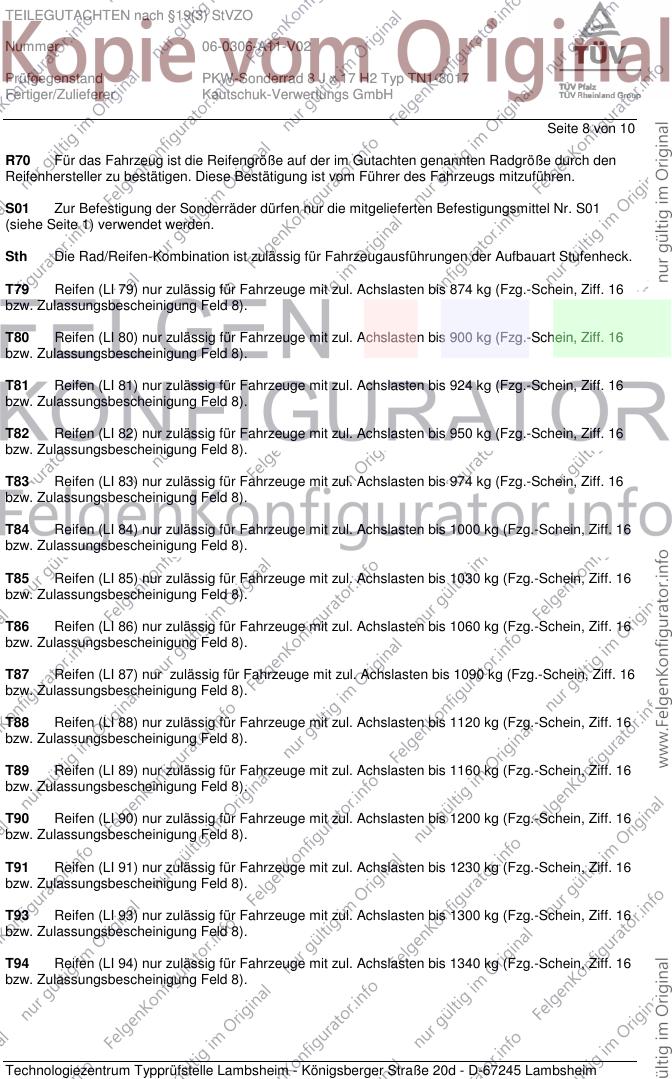

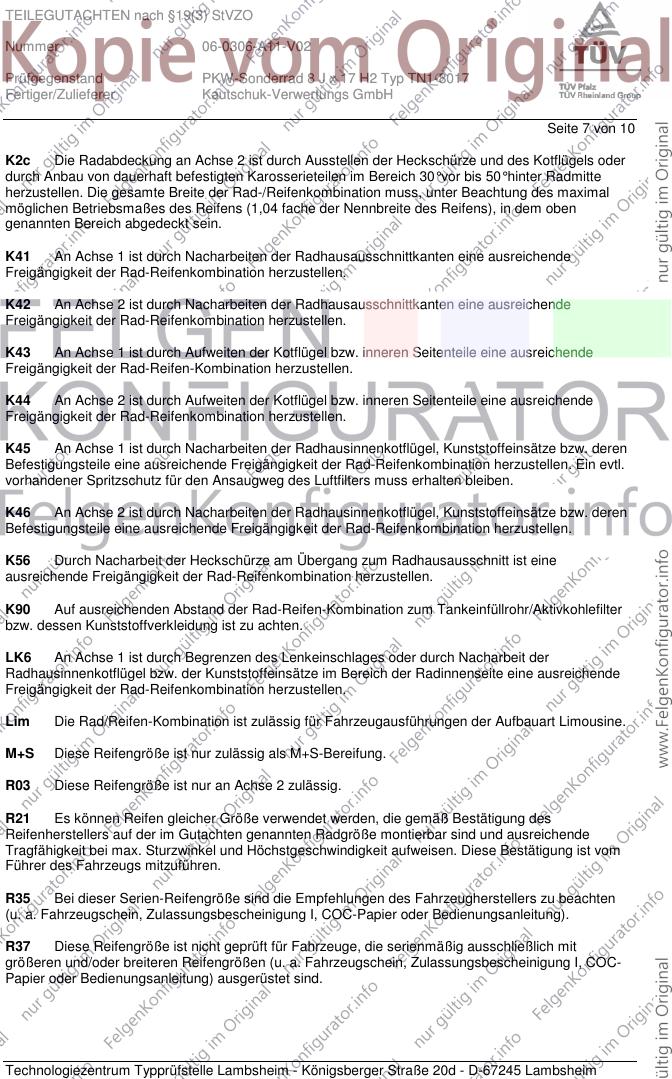

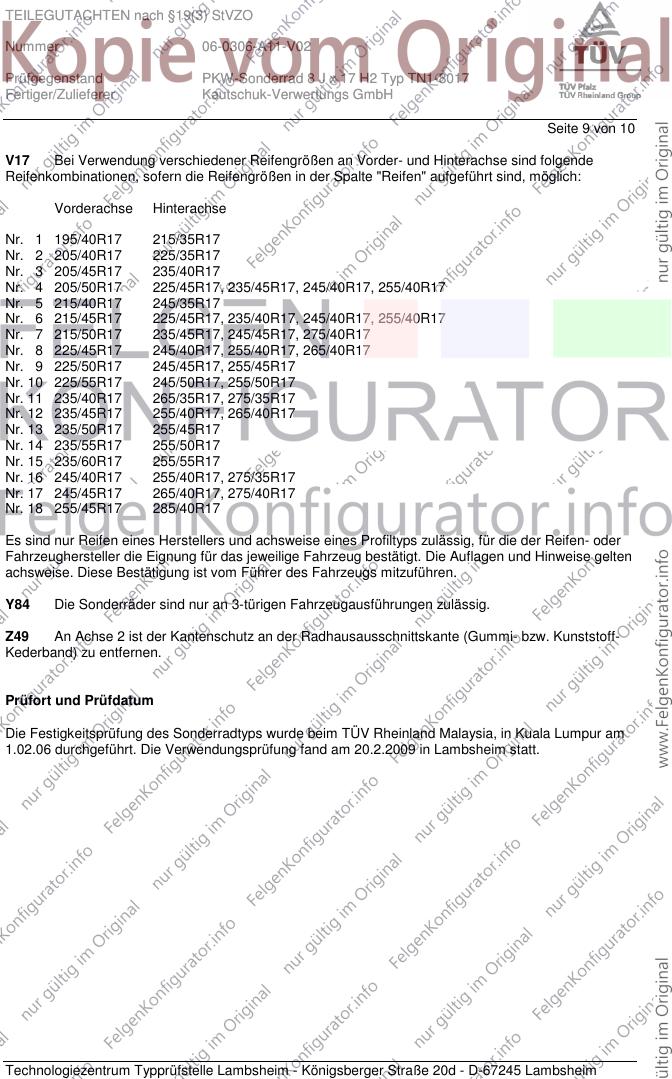

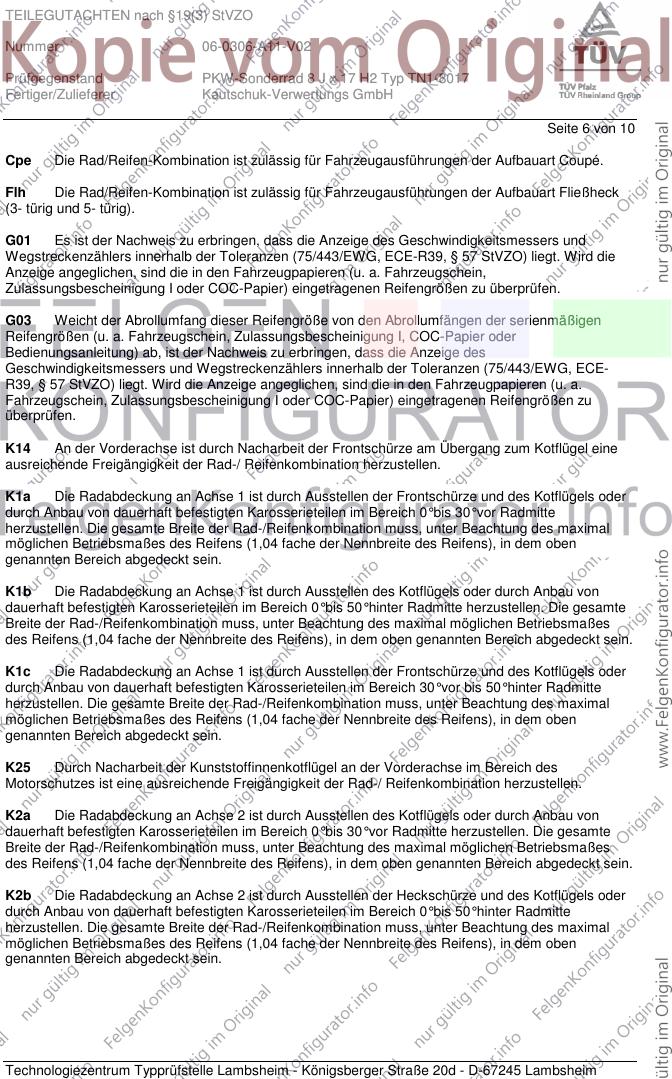

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 10
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8017/Ø72,6-Ø65,1 5/112/65,1 35 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8017
Radgröße 8 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge
S01 Lochkreisänderungs- Kegel 60° 110 33 mm mit aufgesetzter
Schraube M12x1,5 Kegelkalotte
Typ VS 121533
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 060306 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

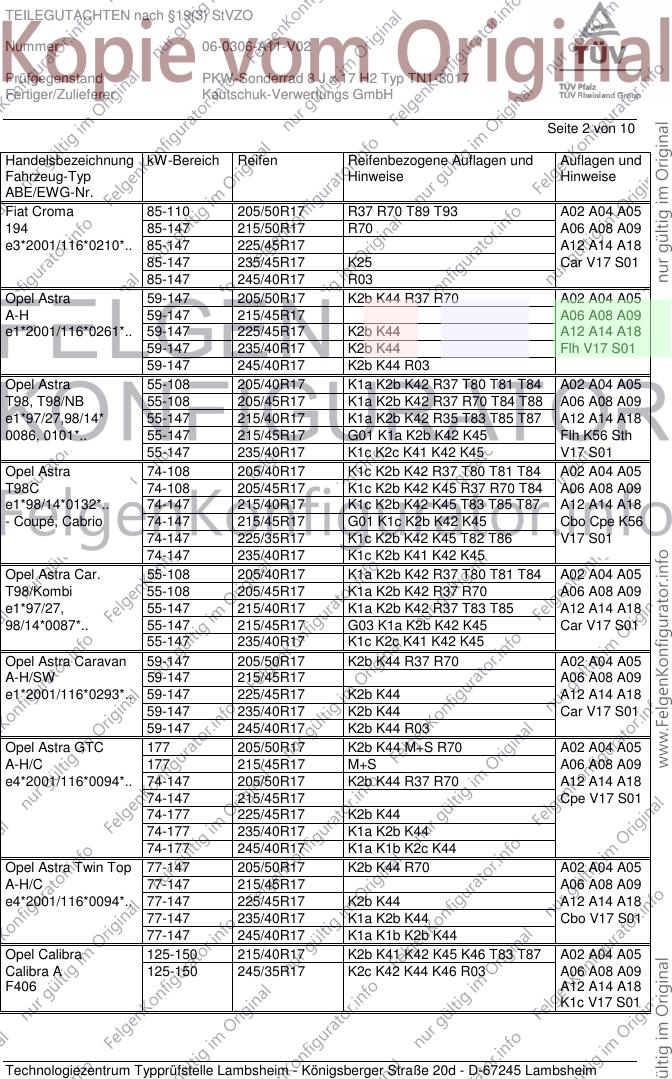

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
194 85-147 215/50R17 R70 A06 A08 A09
e3*2001/116*0210*.. 85-147 225/45R17 A12 A14 A18
85-147 235/45R17 K25 Car V17 S01
85-147 245/40R17 R03
Opel Astra 59-147 205/50R17 K2b K44 R37 R70 A02 A04 A05
A-H 59-147 215/45R17 A06 A08 A09
e1*2001/116*0261*.. 59-147 225/45R17 K2b K44 A12 A14 A18
59-147 235/40R17 K2b K44 Flh V17 S01
59-147 245/40R17 K2b K44 R03
Opel Astra 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A02 A04 A05
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A06 A08 A09
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 A12 A14 A18
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45 Flh K56 Sth
55-147 235/40R17 K1c K2c K41 K42 K45 V17 S01
Opel Astra 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 A02 A04 A05
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A06 A08 A09
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 A12 A14 A18
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45 Cbo Cpe K56
74-147 225/35R17 K1c K2b K42 K45 T82 T86 V17 S01
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra Car. 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A02 A04 A05
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A06 A08 A09
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 A12 A14 A18
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45 Car V17 S01
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra Caravan 59-147 205/50R17 K2b K44 R37 R70 A02 A04 A05
A-H/SW 59-147 215/45R17 A06 A08 A09
e1*2001/116*0293*.. 59-147 225/45R17 K2b K44 A12 A14 A18
59-147 235/40R17 K2b K44 Car V17 S01
59-147 245/40R17 K2b K44 R03
Opel Astra GTC 177 205/50R17 K2b K44 M+S R70 A02 A04 A05
A-H/C 177 215/45R17 M+S A06 A08 A09
e4*2001/116*0094*.. 74-147 205/50R17 K2b K44 R37 R70 A12 A14 A18
74-147 215/45R17 Cpe V17 S01
74-177 225/45R17 K2b K44
74-177 235/40R17 K1a K2b K44
74-177 245/40R17 K1a K1b K2c K44
Opel Astra Twin Top 77-147 205/50R17 K2b K44 R70 A02 A04 A05
A-H/C 77-147 215/45R17 A06 A08 A09
e4*2001/116*0094*.. 77-147 225/45R17 K2b K44 A12 A14 A18
77-147 235/40R17 K1a K2b K44 Cbo V17 S01
77-147 245/40R17 K1a K1b K2b K44
Opel Calibra 125-150 215/40R17 K2b K41 K42 K45 K46 T83 T87 A02 A04 A05
Calibra A 125-150 245/35R17 K2c K42 K44 K46 R03 A06 A08 A09
F406 A12 A14 A18
K1c V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

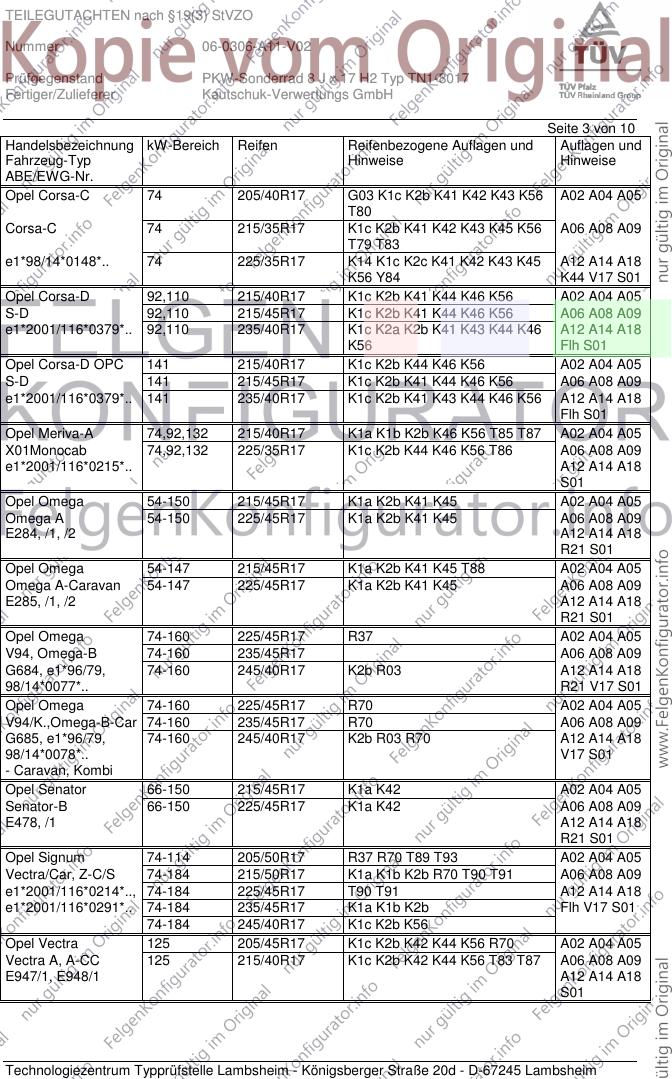

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K43 K56 A02 A04 A05
T80
Corsa-C 74 215/35R17 K1c K2b K41 K42 K43 K45 K56 A06 A08 A09
T79 T83
e1*98/14*0148*.. 74 225/35R17 K14 K1c K2c K41 K42 K43 K45 A12 A14 A18
K56 Y84 K44 V17 S01
Opel Corsa-D 92,110 215/40R17 K1c K2b K41 K44 K46 K56 A02 A04 A05
S-D 92,110 215/45R17 K1c K2b K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0379*.. 92,110 235/40R17 K1c K2a K2b K41 K43 K44 K46 A12 A14 A18
K56 Flh S01
Opel Corsa-D OPC 141 215/40R17 K1c K2b K44 K46 K56 A02 A04 A05
S-D 141 215/45R17 K1c K2b K41 K44 K46 K56 A06 A08 A09
e1*2001/116*0379*.. 141 235/40R17 K1c K2b K41 K43 K44 K46 K56 A12 A14 A18
Flh S01
Opel Meriva-A 74,92,132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A02 A04 A05
X01Monocab 74,92,132 225/35R17 K1c K2b K44 K46 K56 T86 A06 A08 A09
e1*2001/116*0215*.. A12 A14 A18
S01
Opel Omega 54-150 215/45R17 K1a K2b K41 K45 A02 A04 A05
Omega A 54-150 225/45R17 K1a K2b K41 K45 A06 A08 A09
E284, /1, /2 A12 A14 A18
R21 S01
Opel Omega 54-147 215/45R17 K1a K2b K41 K45 T88 A02 A04 A05
Omega A-Caravan 54-147 225/45R17 K1a K2b K41 K45 A06 A08 A09
E285, /1, /2 A12 A14 A18
R21 S01
Opel Omega 74-160 225/45R17 R37 A02 A04 A05
V94, Omega-B 74-160 235/45R17 A06 A08 A09
G684, e1*96/79, 74-160 245/40R17 K2b R03 A12 A14 A18
98/14*0077*.. R21 V17 S01
Opel Omega 74-160 225/45R17 R70 A02 A04 A05
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A06 A08 A09
G685, e1*96/79, 74-160 245/40R17 K2b R03 R70 A12 A14 A18
98/14*0078*.. V17 S01
- Caravan, Kombi
Opel Senator 66-150 215/45R17 K1a K42 A02 A04 A05
Senator-B 66-150 225/45R17 K1a K42 A06 A08 A09
E478, /1 A12 A14 A18
R21 S01
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/Car, Z-C/S 74-184 215/50R17 K1a K1b K2b R70 T90 T91 A06 A08 A09
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 A12 A14 A18
e1*2001/116*0291*.. 74-184 235/45R17 K1a K1b K2b Flh V17 S01
74-184 245/40R17 K1c K2b K56
Opel Vectra 125 205/45R17 K1c K2b K42 K44 K56 R70 A02 A04 A05
Vectra A, A-CC 125 215/40R17 K1c K2b K42 K44 K56 T83 T87 A06 A08 A09
E947/1, E948/1 A12 A14 A18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

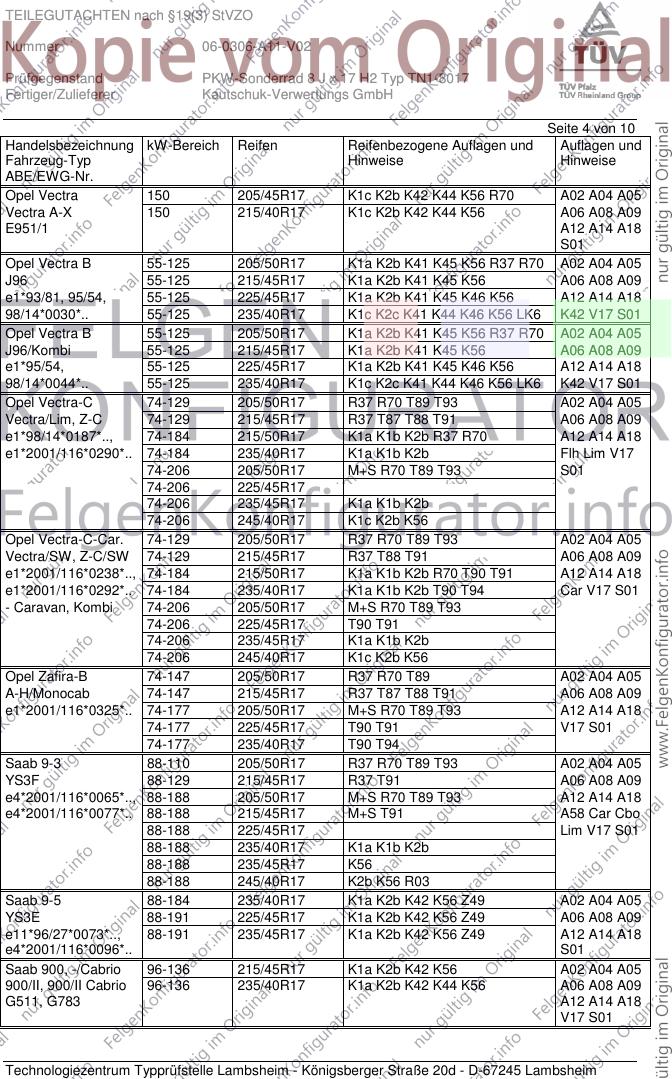

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra 150 205/45R17 K1c K2b K42 K44 K56 R70 A02 A04 A05
Vectra A-X 150 215/40R17 K1c K2b K42 K44 K56 A06 A08 A09
E951/1 A12 A14 A18
S01
Opel Vectra B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A02 A04 A05
J96 55-125 215/45R17 K1a K2b K41 K45 K56 A06 A08 A09
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A12 A14 A18
98/14*0030*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 K42 V17 S01
Opel Vectra B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A02 A04 A05
J96/Kombi 55-125 215/45R17 K1a K2b K41 K45 K56 A06 A08 A09
e1*95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 A12 A14 A18
98/14*0044*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6 K42 V17 S01
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*98/14*0187*.., 74-184 215/50R17 K1a K1b K2b R37 R70 A12 A14 A18
e1*2001/116*0290*.. 74-184 235/40R17 K1a K1b K2b Flh Lim V17
74-206 205/50R17 M+S R70 T89 T93 S01
74-206 225/45R17
74-206 235/45R17 K1a K1b K2b
74-206 245/40R17 K1c K2b K56
Opel Vectra-C-Car. 74-129 205/50R17 R37 R70 T89 T93 A02 A04 A05
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A06 A08 A09
e1*2001/116*0238*.., 74-184 215/50R17 K1a K1b K2b R70 T90 T91 A12 A14 A18
e1*2001/116*0292*.. 74-184 235/40R17 K1a K1b K2b T90 T94 Car V17 S01
- Caravan, Kombi 74-206 205/50R17 M+S R70 T89 T93
74-206 225/45R17 T90 T91
74-206 235/45R17 K1a K1b K2b
74-206 245/40R17 K1c K2b K56
Opel Zafira-B 74-147 205/50R17 R37 R70 T89 A02 A04 A05
A-H/Monocab 74-147 215/45R17 R37 T87 T88 T91 A06 A08 A09
e1*2001/116*0325*.. 74-177 205/50R17 M+S R70 T89 T93 A12 A14 A18
74-177 225/45R17 T90 T91 V17 S01
74-177 235/40R17 T90 T94
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 A02 A04 A05
YS3F 88-129 215/45R17 R37 T91 A06 A08 A09
e4*2001/116*0065*.., 88-188 205/50R17 M+S R70 T89 T93 A12 A14 A18
e4*2001/116*0077*.. 88-188 215/45R17 M+S T91 A58 Car Cbo
88-188 225/45R17 Lim V17 S01
88-188 235/40R17 K1a K1b K2b
88-188 235/45R17 K56
88-188 245/40R17 K2b K56 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 A02 A04 A05
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A06 A08 A09
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49 A12 A14 A18
e4*2001/116*0096*.. S01
Saab 900, -/Cabrio 96-136 215/45R17 K1a K2b K42 K56 A02 A04 A05
900/II, 900/II Cabrio 96-136 235/40R17 K1a K2b K42 K44 K56 A06 A08 A09
G511, G783 A12 A14 A18
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Saab 900, Saab 9-3 85-151 215/40R17 K1a K2b K42 K56 T83 T85 T87 A02 A04 A05
YS3D 85-151 245/35R17 K2b K42 K56 K90 R03 A06 A08 A09
e4*95/54*0012*.., 85-169 215/45R17 K1a K2b K42 K56 A12 A14 A18
e4*98/14*0012*.. 85-169 235/40R17 K1a K2b K42 K56 V17 S01

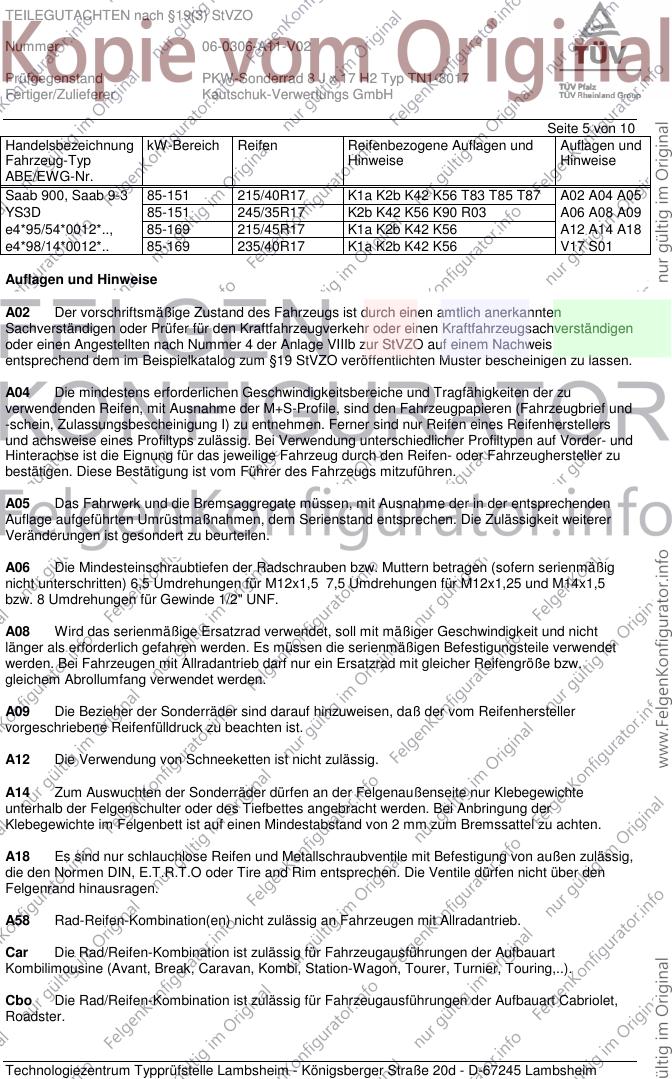

Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5 7,5 Umdrehungen für M12x1,25 und M14x1,5
bzw. 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 10
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 10
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia, in Kuala Lumpur am
1.02.06 durchgeführt. Die Verwendungsprüfung fand am 20.2.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A11-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 10

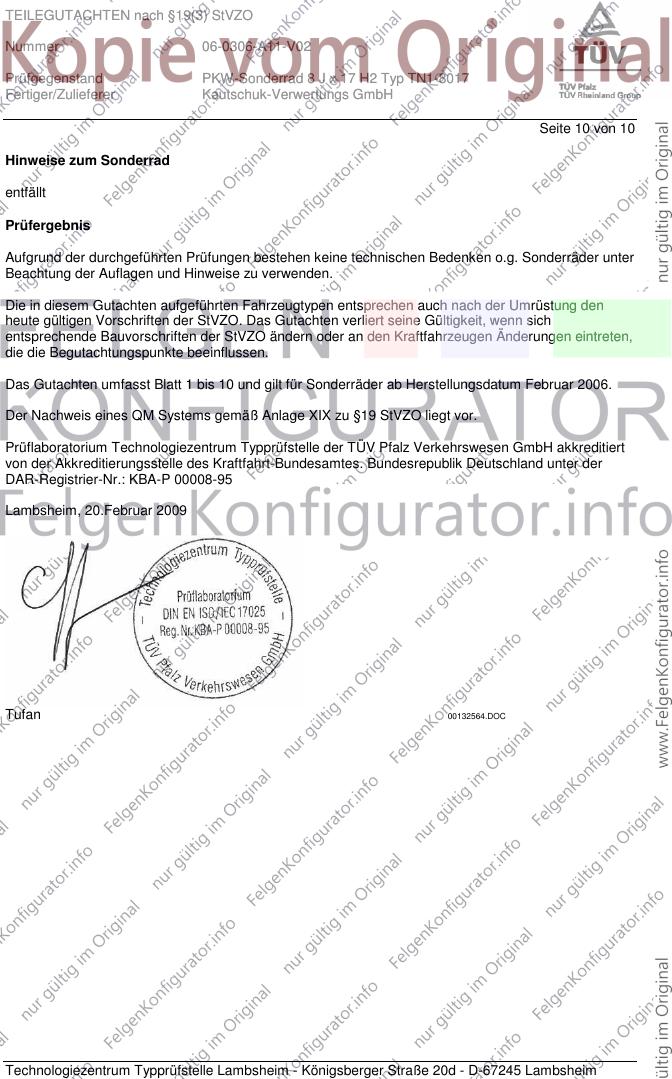

Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.Februar 2009
Tufan 00132564.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
