TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

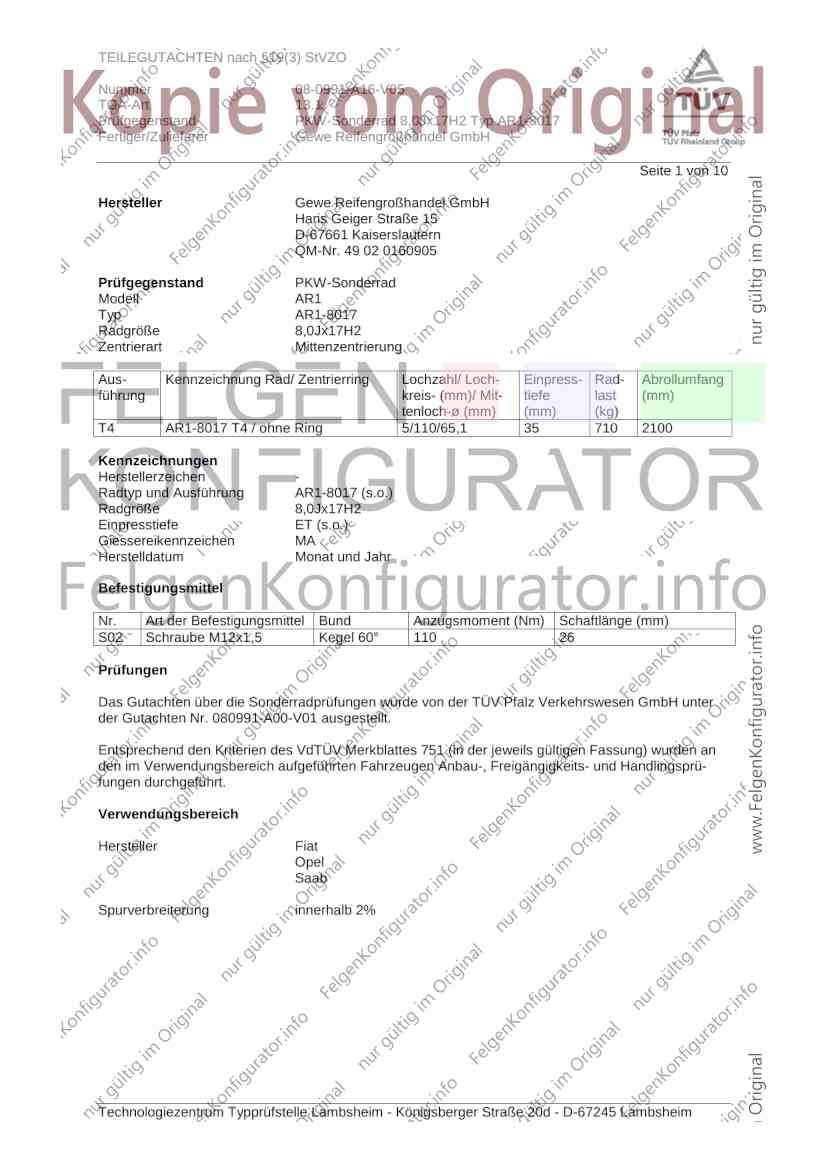

Seite 1 von 10
Hersteller Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AR1
Typ AR1-8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T4 AR1-8017 T4 / ohne Ring 5/110/65,1 35 710 2100
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung AR1-8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen MA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 080991-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

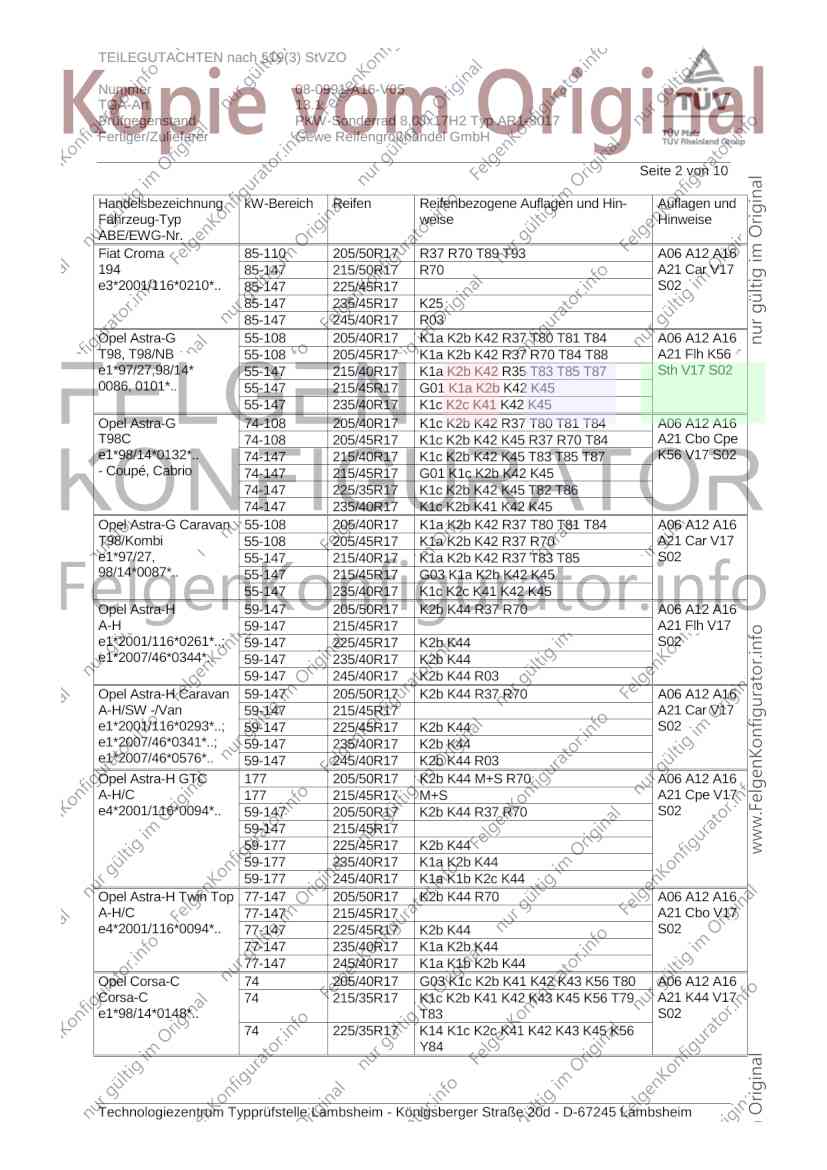

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Croma 85-110 205/50R17 R37 R70 T89 T93 A06 A12 A16
194 85-147 215/50R17 R70 A21 Car V17
e3*2001/116*0210*.. 85-147 225/45R17 S02
85-147 235/45R17 K25
85-147 245/40R17 R03
Opel Astra-G 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A06 A12 A16
T98, T98/NB 55-108 205/45R17 K1a K2b K42 R37 R70 T84 T88 A21 Flh K56
e1*97/27,98/14* 55-147 215/40R17 K1a K2b K42 R35 T83 T85 T87 Sth V17 S02
0086, 0101*.. 55-147 215/45R17 G01 K1a K2b K42 K45
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra-G 74-108 205/40R17 K1c K2b K42 R37 T80 T81 T84 A06 A12 A16
T98C 74-108 205/45R17 K1c K2b K42 K45 R37 R70 T84 A21 Cbo Cpe
e1*98/14*0132*.. 74-147 215/40R17 K1c K2b K42 K45 T83 T85 T87 K56 V17 S02
- Coupé, Cabrio 74-147 215/45R17 G01 K1c K2b K42 K45
74-147 225/35R17 K1c K2b K42 K45 T82 T86
74-147 235/40R17 K1c K2b K41 K42 K45
Opel Astra-G Caravan 55-108 205/40R17 K1a K2b K42 R37 T80 T81 T84 A06 A12 A16
T98/Kombi 55-108 205/45R17 K1a K2b K42 R37 R70 A21 Car V17
e1*97/27, 55-147 215/40R17 K1a K2b K42 R37 T83 T85 S02
98/14*0087*.. 55-147 215/45R17 G03 K1a K2b K42 K45
55-147 235/40R17 K1c K2c K41 K42 K45
Opel Astra-H 59-147 205/50R17 K2b K44 R37 R70 A06 A12 A16
A-H 59-147 215/45R17 A21 Flh V17
e1*2001/116*0261*..; 59-147 225/45R17 K2b K44 S02
e1*2007/46*0344*.. 59-147 235/40R17 K2b K44
59-147 245/40R17 K2b K44 R03
Opel Astra-H Caravan 59-147 205/50R17 K2b K44 R37 R70 A06 A12 A16
A-H/SW -/Van 59-147 215/45R17 A21 Car V17
e1*2001/116*0293*..; 59-147 225/45R17 K2b K44 S02
e1*2007/46*0341*..; 59-147 235/40R17 K2b K44
e1*2007/46*0576*.. 59-147 245/40R17 K2b K44 R03
Opel Astra-H GTC 177 205/50R17 K2b K44 M+S R70 A06 A12 A16
A-H/C 177 215/45R17 M+S A21 Cpe V17
e4*2001/116*0094*.. 59-147 205/50R17 K2b K44 R37 R70 S02
59-147 215/45R17
59-177 225/45R17 K2b K44
59-177 235/40R17 K1a K2b K44
59-177 245/40R17 K1a K1b K2c K44
Opel Astra-H Twin Top 77-147 205/50R17 K2b K44 R70 A06 A12 A16
A-H/C 77-147 215/45R17 A21 Cbo V17
e4*2001/116*0094*.. 77-147 225/45R17 K2b K44 S02
77-147 235/40R17 K1a K2b K44
77-147 245/40R17 K1a K1b K2b K44
Opel Corsa-C 74 205/40R17 G03 K1c K2b K41 K42 K43 K56 T80 A06 A12 A16
Corsa-C 74 215/35R17 K1c K2b K41 K42 K43 K45 K56 T79 A21 K44 V17
e1*98/14*0148*.. T83 S02
74 225/35R17 K14 K1c K2c K41 K42 K43 K45 K56
Y84
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

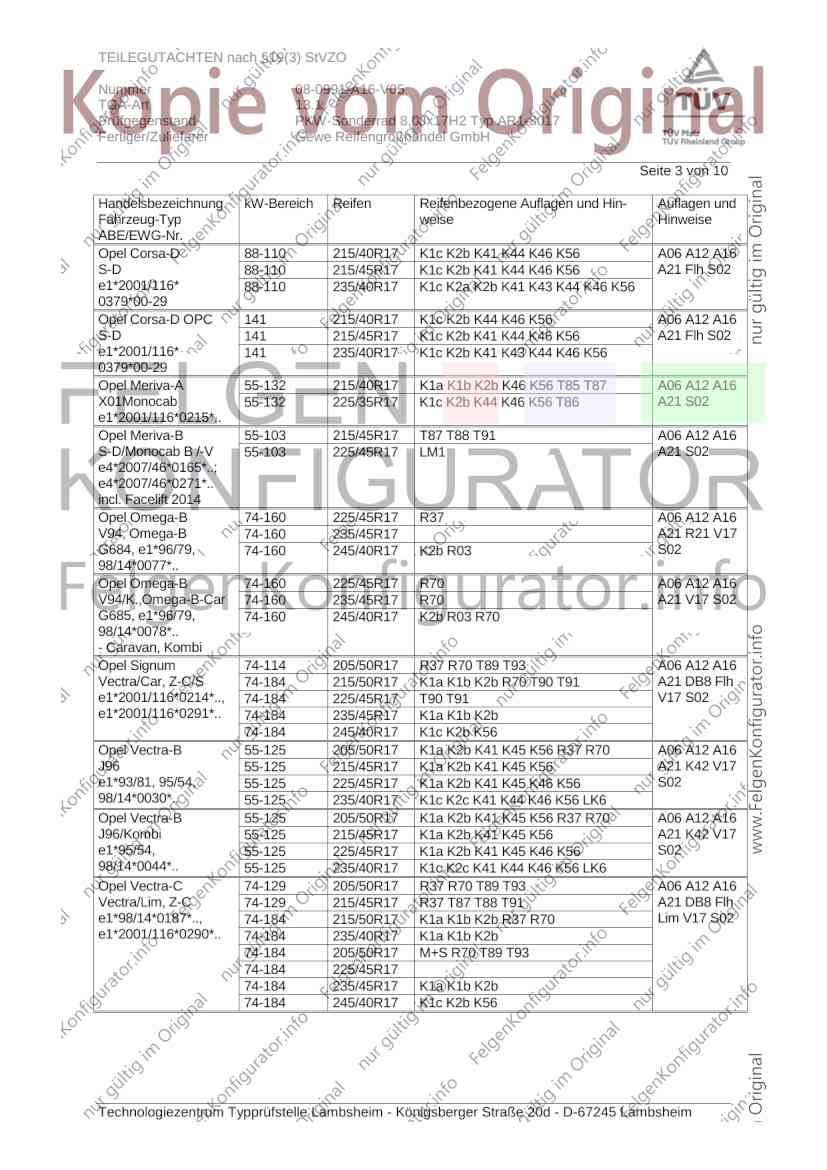

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Corsa-D 88-110 215/40R17 K1c K2b K41 K44 K46 K56 A06 A12 A16
S-D 88-110 215/45R17 K1c K2b K41 K44 K46 K56 A21 Flh S02
e1*2001/116* 88-110 235/40R17 K1c K2a K2b K41 K43 K44 K46 K56
0379*00-29
Opel Corsa-D OPC 141 215/40R17 K1c K2b K44 K46 K56 A06 A12 A16
S-D 141 215/45R17 K1c K2b K41 K44 K46 K56 A21 Flh S02
e1*2001/116* 141 235/40R17 K1c K2b K41 K43 K44 K46 K56
0379*00-29
Opel Meriva-A 55-132 215/40R17 K1a K1b K2b K46 K56 T85 T87 A06 A12 A16
X01Monocab 55-132 225/35R17 K1c K2b K44 K46 K56 T86 A21 S02
e1*2001/116*0215*..
Opel Meriva-B 55-103 215/45R17 T87 T88 T91 A06 A12 A16
S-D/Monocab B /-V 55-103 225/45R17 LM1 A21 S02
e4*2007/46*0165*..;
e4*2007/46*0271*..
incl. Facelift 2014
Opel Omega-B 74-160 225/45R17 R37 A06 A12 A16
V94, Omega-B 74-160 235/45R17 A21 R21 V17
G684, e1*96/79, 74-160 245/40R17 K2b R03 S02
98/14*0077*..
Opel Omega-B 74-160 225/45R17 R70 A06 A12 A16
V94/K.,Omega-B-Car 74-160 235/45R17 R70 A21 V17 S02
G685, e1*96/79, 74-160 245/40R17 K2b R03 R70
98/14*0078*..
- Caravan, Kombi
Opel Signum 74-114 205/50R17 R37 R70 T89 T93 A06 A12 A16
Vectra/Car, Z-C/S 74-184 215/50R17 K1a K1b K2b R70 T90 T91 A21 DB8 Flh
e1*2001/116*0214*.., 74-184 225/45R17 T90 T91 V17 S02
e1*2001/116*0291*.. 74-184 235/45R17 K1a K1b K2b
74-184 245/40R17 K1c K2b K56
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A06 A12 A16
J96 55-125 215/45R17 K1a K2b K41 K45 K56 A21 K42 V17
e1*93/81, 95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 S02
98/14*0030*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6
Opel Vectra-B 55-125 205/50R17 K1a K2b K41 K45 K56 R37 R70 A06 A12 A16
J96/Kombi 55-125 215/45R17 K1a K2b K41 K45 K56 A21 K42 V17
e1*95/54, 55-125 225/45R17 K1a K2b K41 K45 K46 K56 S02
98/14*0044*.. 55-125 235/40R17 K1c K2c K41 K44 K46 K56 LK6
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A06 A12 A16
Vectra/Lim, Z-C 74-129 215/45R17 R37 T87 T88 T91 A21 DB8 Flh
e1*98/14*0187*.., 74-184 215/50R17 K1a K1b K2b R37 R70 Lim V17 S02
e1*2001/116*0290*.. 74-184 235/40R17 K1a K1b K2b
74-184 205/50R17 M+S R70 T89 T93
74-184 225/45R17
74-184 235/45R17 K1a K1b K2b
74-184 245/40R17 K1c K2b K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

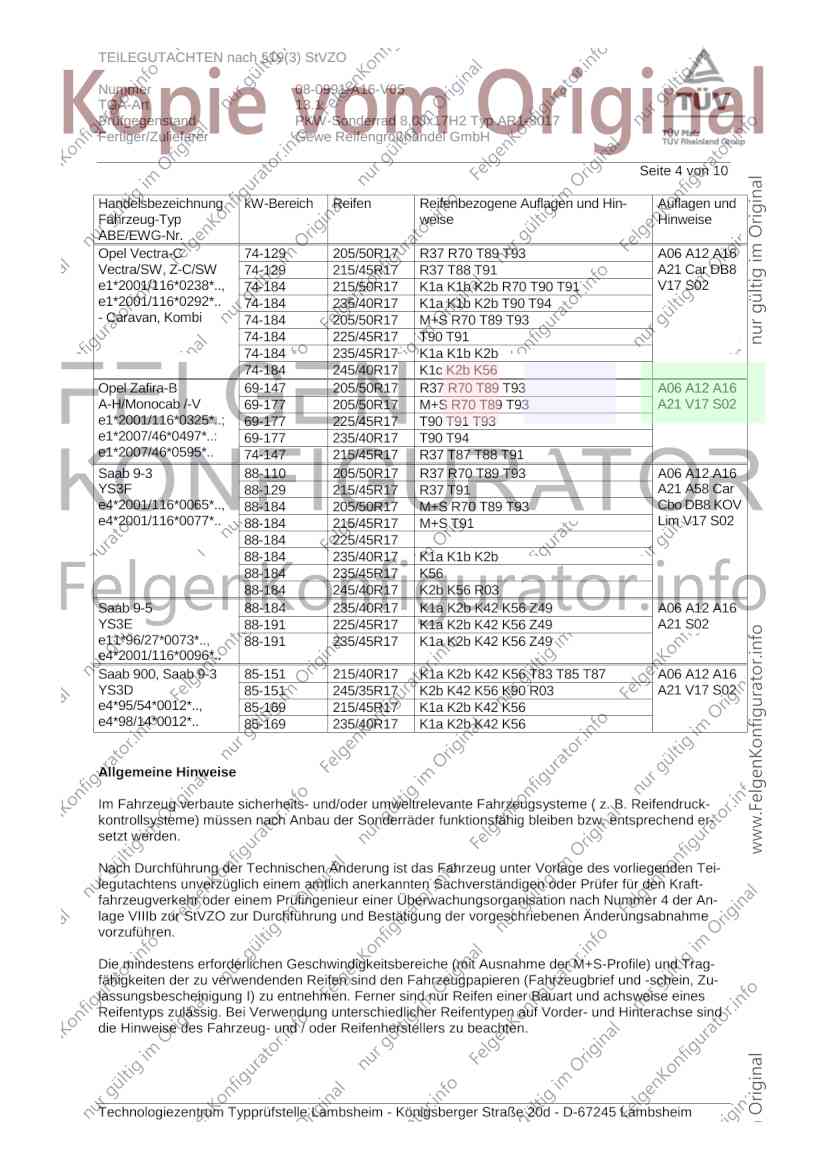

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-129 205/50R17 R37 R70 T89 T93 A06 A12 A16
Vectra/SW, Z-C/SW 74-129 215/45R17 R37 T88 T91 A21 Car DB8
e1*2001/116*0238*.., 74-184 215/50R17 K1a K1b K2b R70 T90 T91 V17 S02
e1*2001/116*0292*.. 74-184 235/40R17 K1a K1b K2b T90 T94
- Caravan, Kombi 74-184 205/50R17 M+S R70 T89 T93
74-184 225/45R17 T90 T91
74-184 235/45R17 K1a K1b K2b
74-184 245/40R17 K1c K2b K56
Opel Zafira-B 69-147 205/50R17 R37 R70 T89 T93 A06 A12 A16
A-H/Monocab /-V 69-177 205/50R17 M+S R70 T89 T93 A21 V17 S02
e1*2001/116*0325*..; 69-177 225/45R17 T90 T91 T93
e1*2007/46*0497*..: 69-177 235/40R17 T90 T94
e1*2007/46*0595*.. 74-147 215/45R17 R37 T87 T88 T91
Saab 9-3 88-110 205/50R17 R37 R70 T89 T93 A06 A12 A16
YS3F 88-129 215/45R17 R37 T91 A21 A58 Car
e4*2001/116*0065*.., 88-184 205/50R17 M+S R70 T89 T93 Cbo DB8 KOV
e4*2001/116*0077*.. 88-184 215/45R17 M+S T91 Lim V17 S02
88-184 225/45R17
88-184 235/40R17 K1a K1b K2b
88-184 235/45R17 K56
88-184 245/40R17 K2b K56 R03
Saab 9-5 88-184 235/40R17 K1a K2b K42 K56 Z49 A06 A12 A16
YS3E 88-191 225/45R17 K1a K2b K42 K56 Z49 A21 S02
e11*96/27*0073*.., 88-191 235/45R17 K1a K2b K42 K56 Z49
e4*2001/116*0096*..
Saab 900, Saab 9-3 85-151 215/40R17 K1a K2b K42 K56 T83 T85 T87 A06 A12 A16
YS3D 85-151 245/35R17 K2b K42 K56 K90 R03 A21 V17 S02
e4*95/54*0012*.., 85-169 215/45R17 K1a K2b K42 K56
e4*98/14*0012*.. 85-169 235/40R17 K1a K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruck-
kontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend er-
setzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

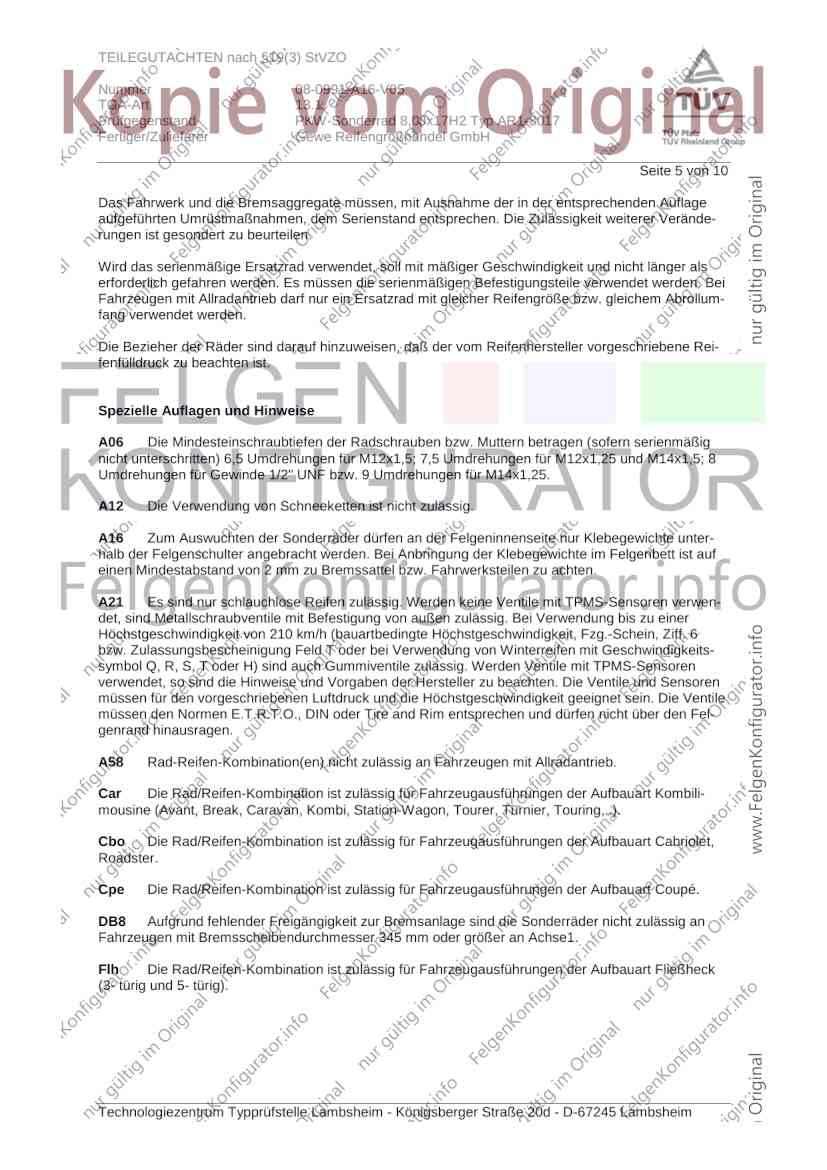

Seite 5 von 10
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

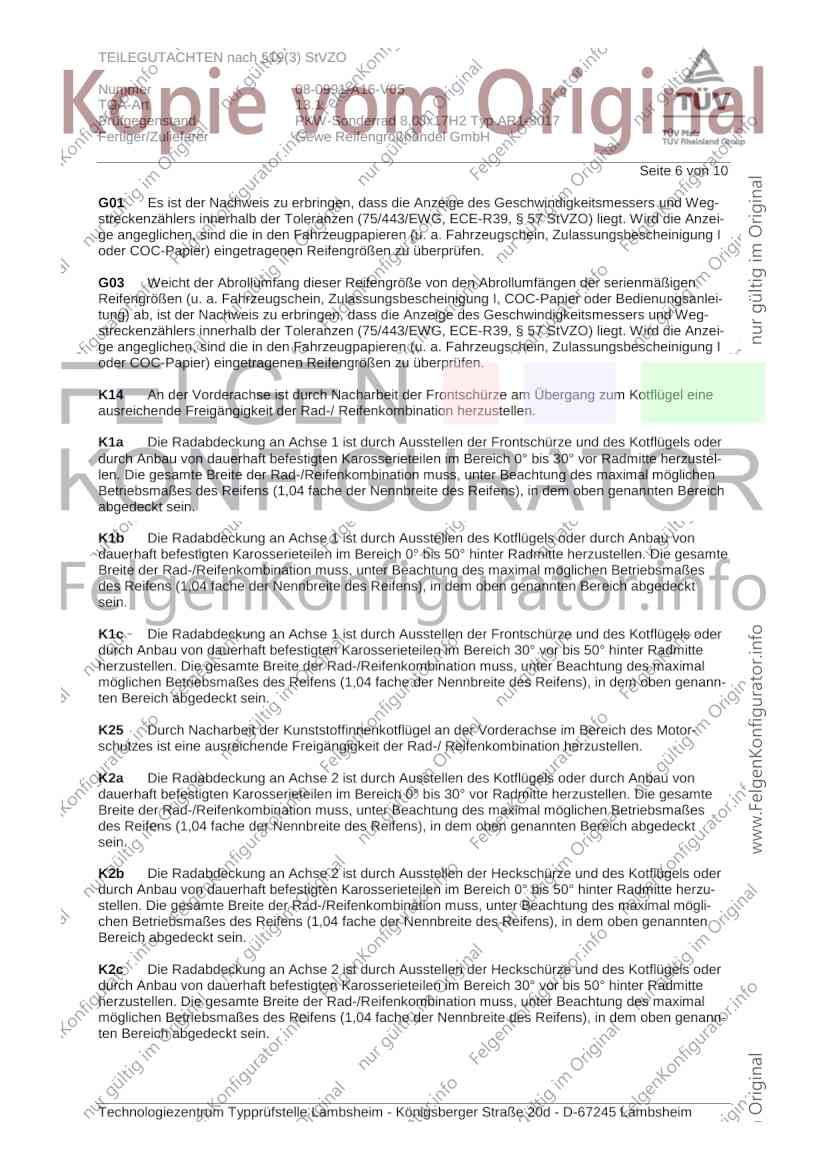

Seite 6 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

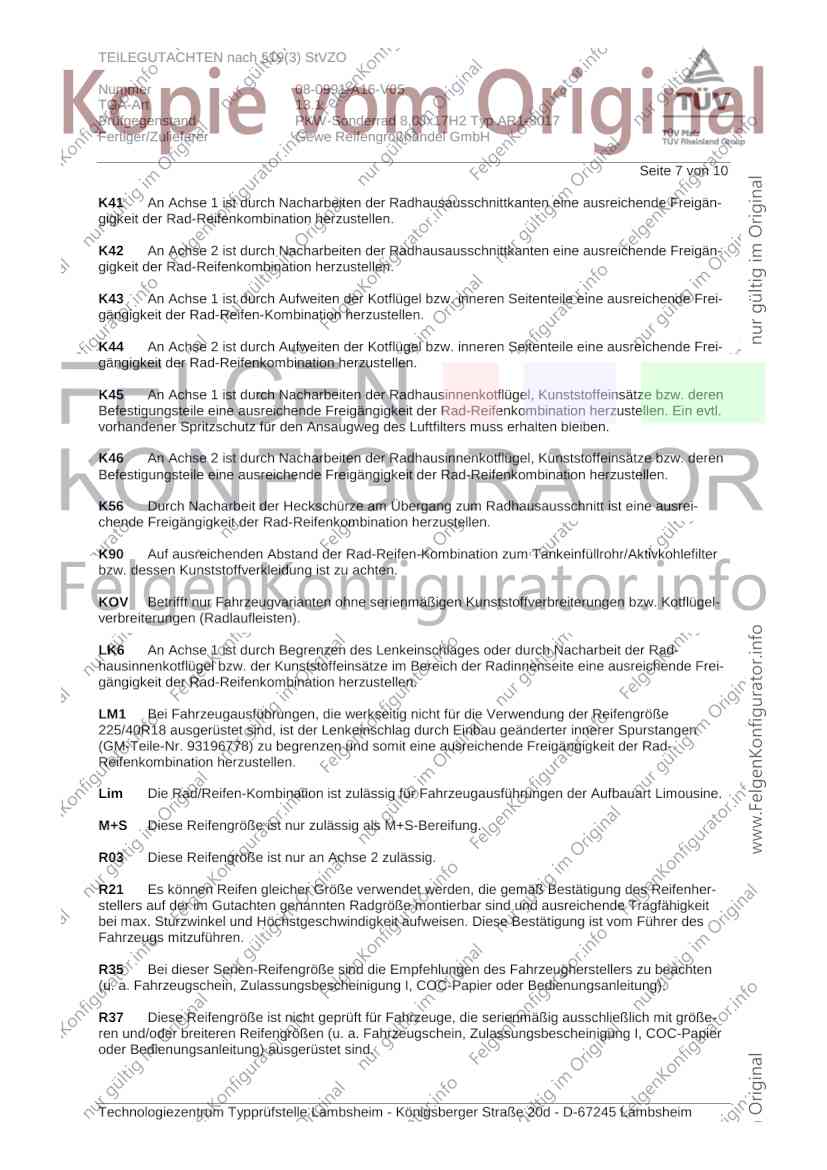

Seite 7 von 10
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LM1 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung der Reifengröße
225/40R18 ausgerüstet sind, ist der Lenkeinschlag durch Einbau geänderter innerer Spurstangen
(GM-Teile-Nr. 93196778) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

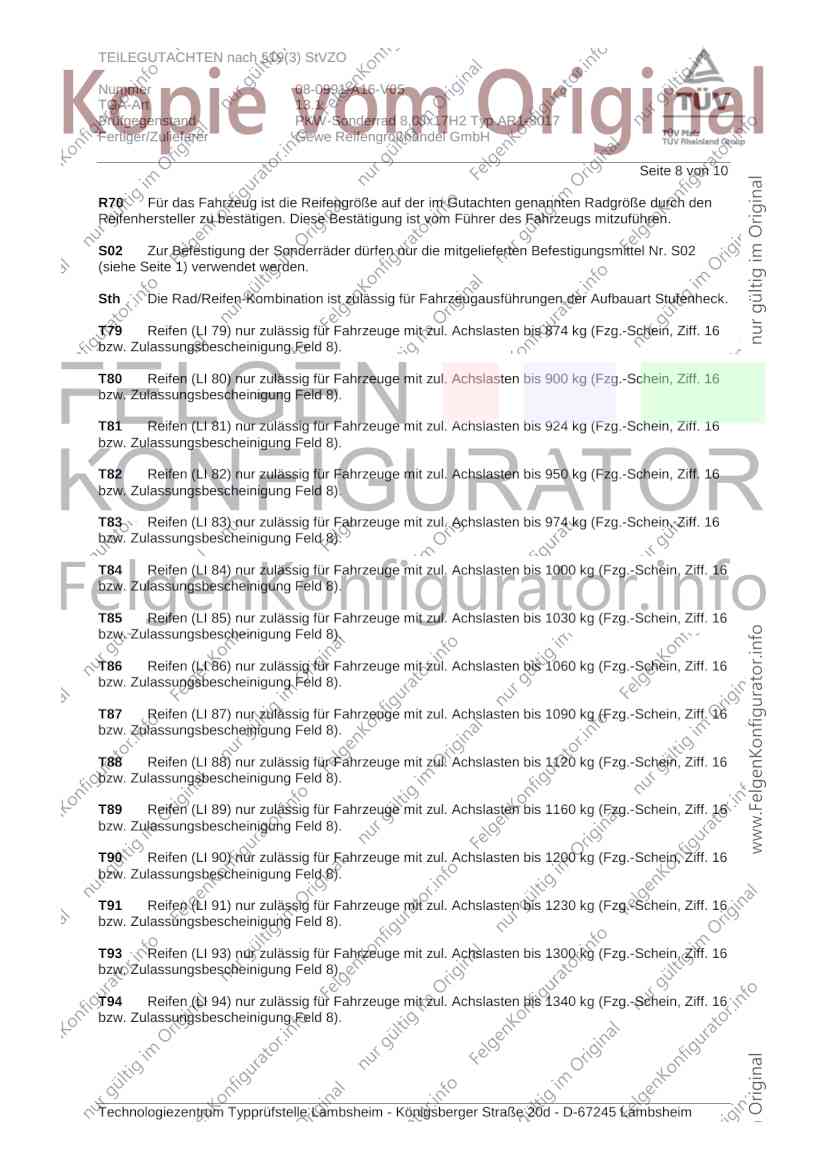

Seite 8 von 10
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

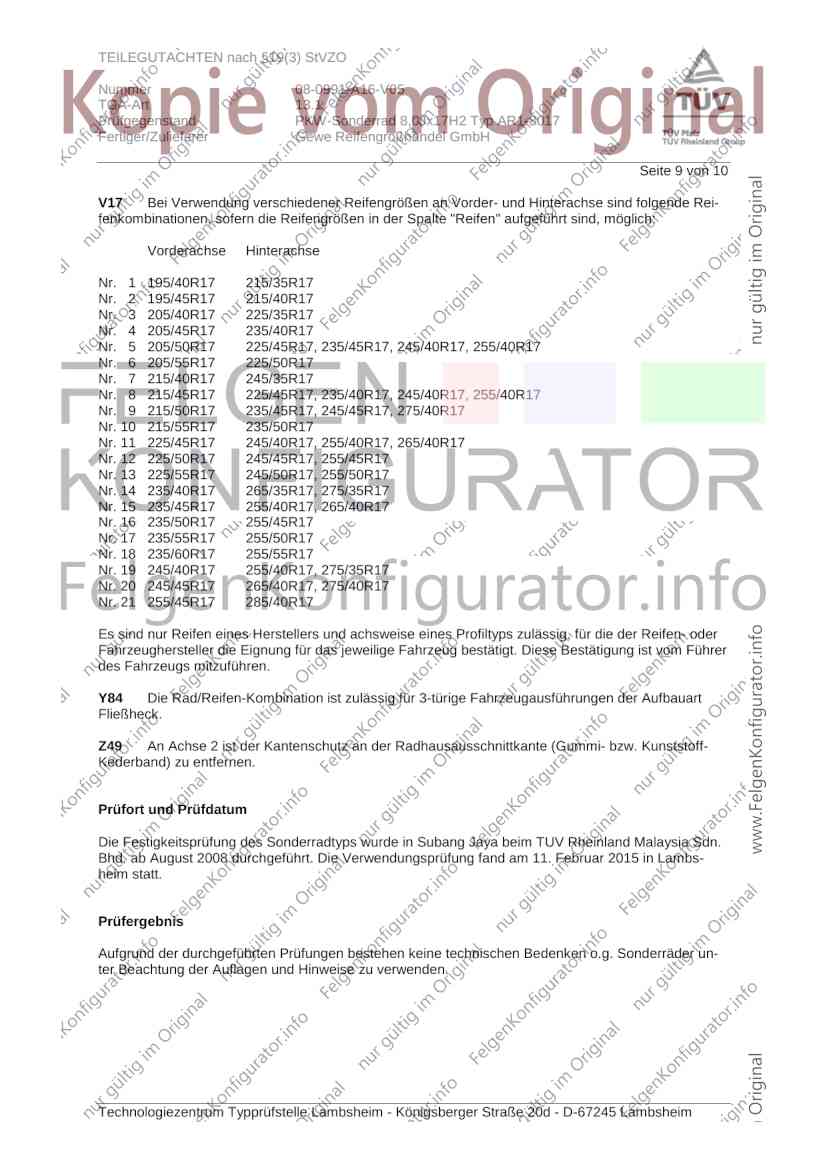

Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TUV Rheinland Malaysia Sdn.
Bhd. ab August 2008 durchgeführt. Die Verwendungsprüfung fand am 11. Februar 2015 in Lambs-
heim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 08-0991-A16-V05
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ AR1-8017
Fertiger/Zulieferer Gewe Reifengroßhandel GmbH

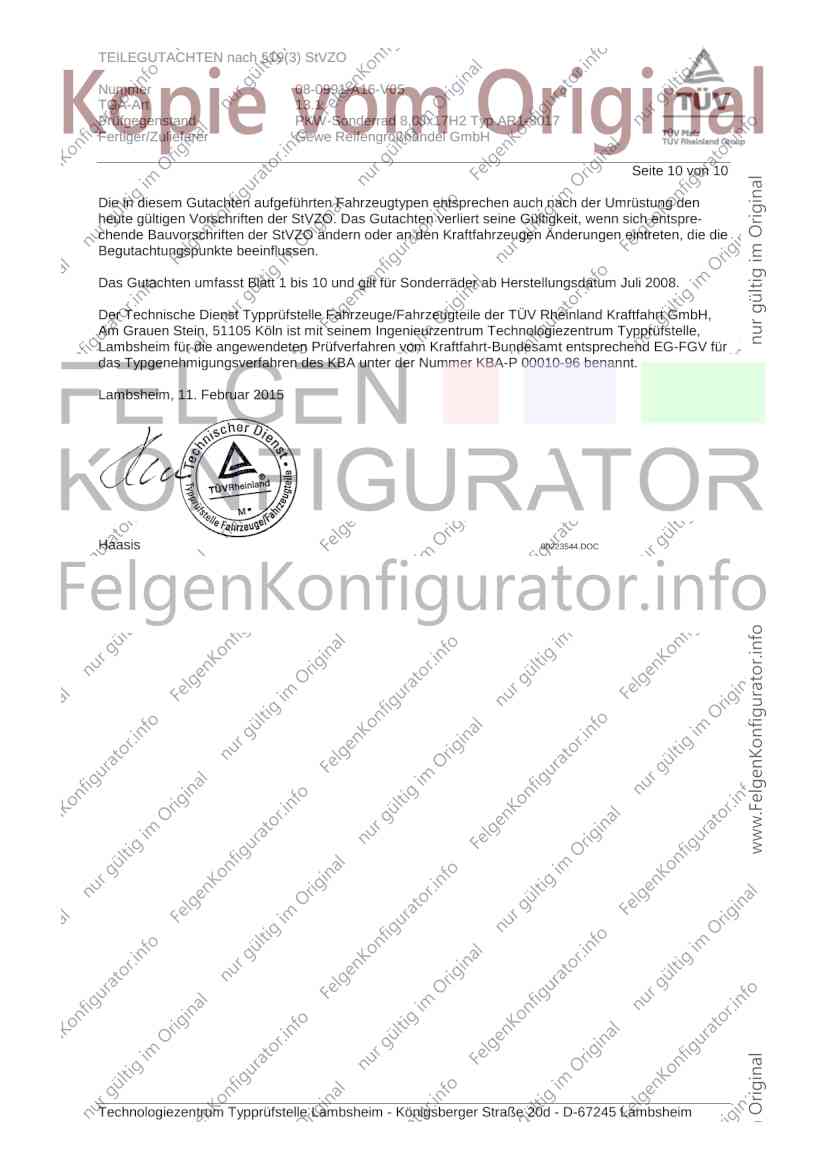

Seite 10 von 10
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Februar 2015
Haasis 00223544.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
