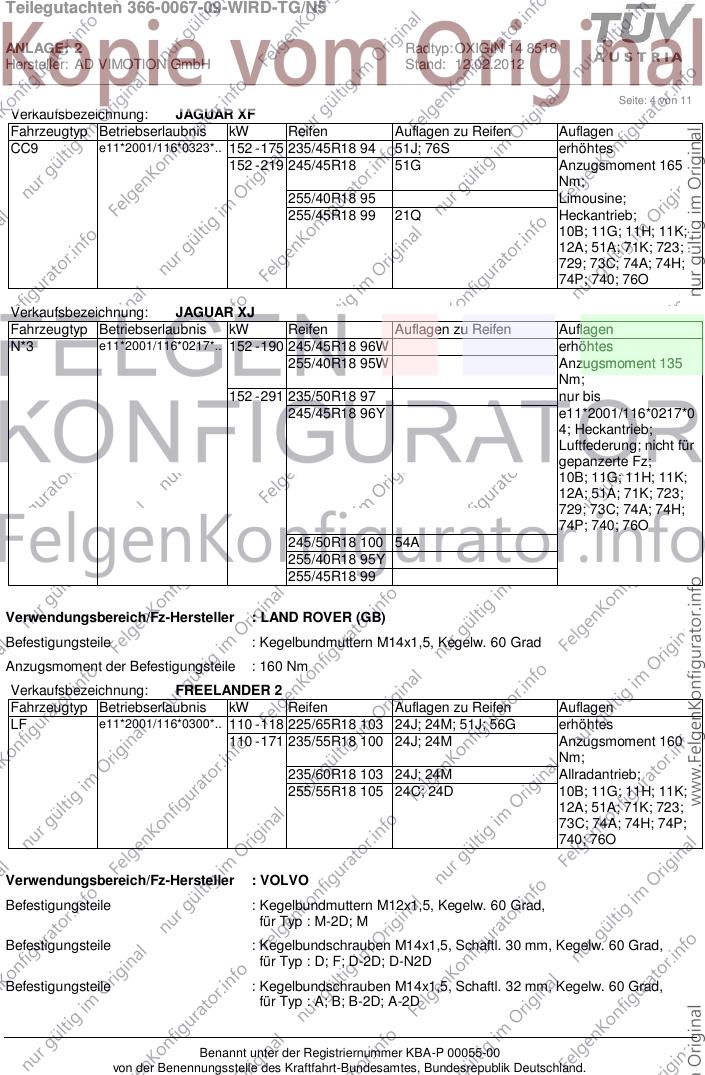

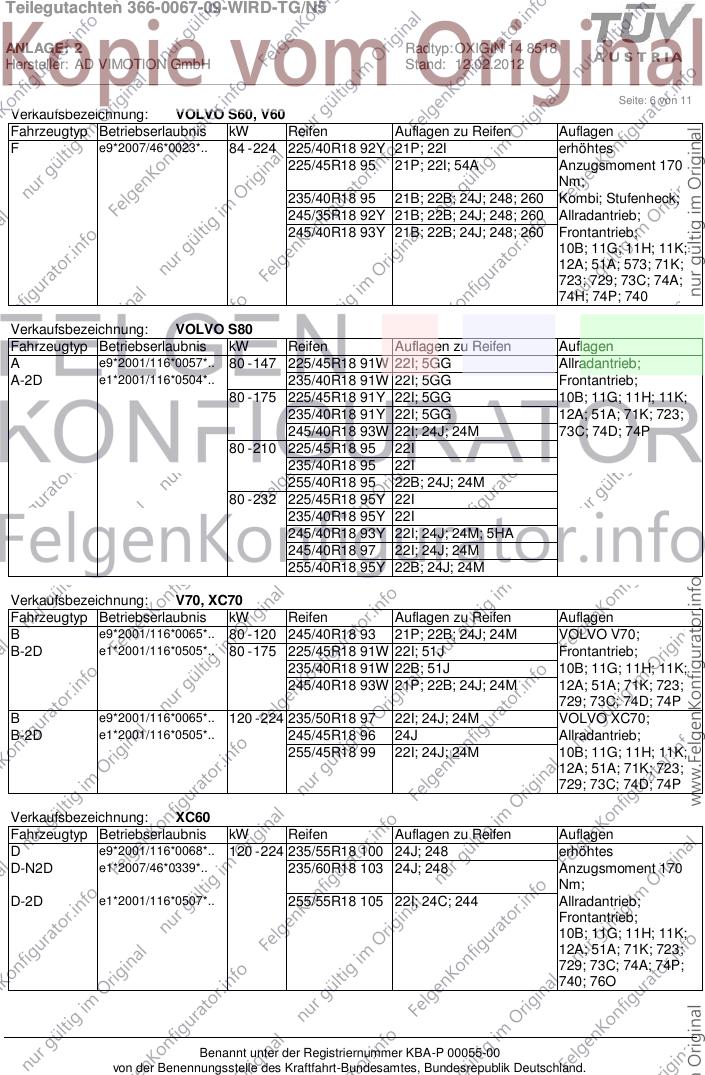

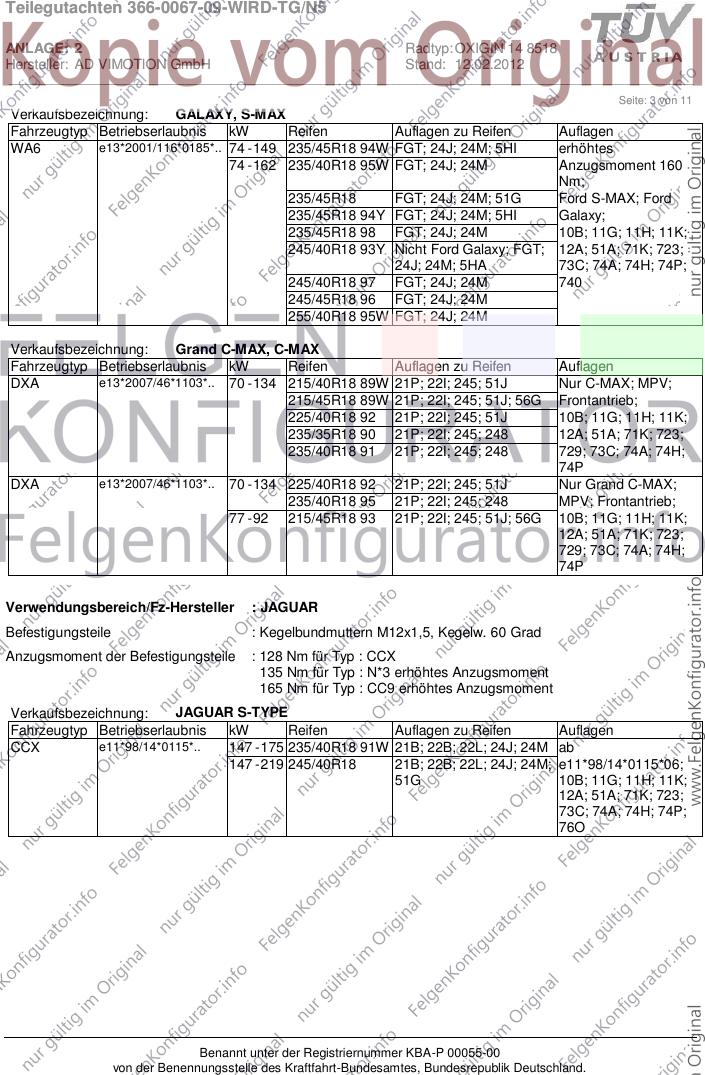

Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________

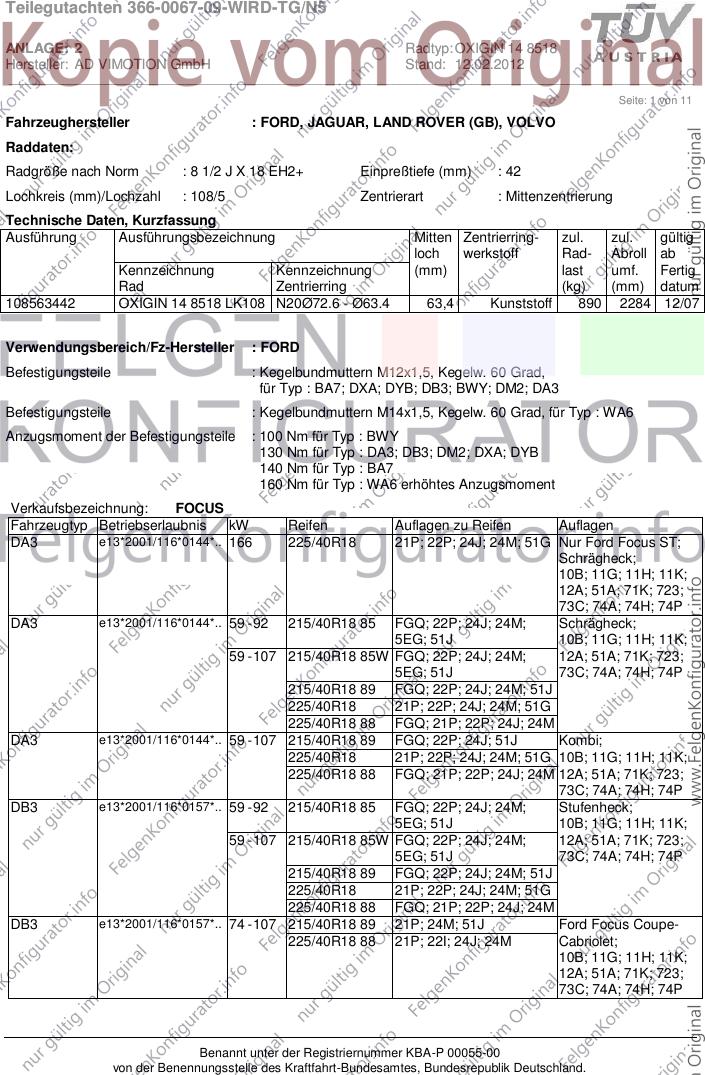

Seite: 1 von 11
Fahrzeughersteller : FORD, JAGUAR, LAND ROVER (GB), VOLVO
Raddaten:
Radgröße nach Norm : 8 1/2 J X 18 EH2+ Einpreßtiefe (mm) : 42
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108563442 OXIGIN 14 8518 LK108 N20Ø72.6 - Ø63.4 63,4 Kunststoff 890 2284 12/07
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7; DXA; DYB; DB3; BWY; DM2; DA3
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY
130 Nm für Typ : DA3; DB3; DM2; DXA; DYB
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 225/40R18 21P; 22P; 24J; 24M; 51G Nur Ford Focus ST;
Schrägheck;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P
DA3 e13*2001/116*0144*.. 59 - 92 215/40R18 85 FGQ; 22P; 24J; 24M; Schrägheck;
5EG; 51J 10B; 11G; 11H; 11K;
59 - 107 215/40R18 85W FGQ; 22P; 24J; 24M; 12A; 51A; 71K; 723;
5EG; 51J 73C; 74A; 74H; 74P
215/40R18 89 FGQ; 22P; 24J; 24M; 51J
225/40R18 21P; 22P; 24J; 24M; 51G
225/40R18 88 FGQ; 21P; 22P; 24J; 24M
DA3 e13*2001/116*0144*.. 59 - 107 215/40R18 89 FGQ; 22P; 24J; 51J Kombi;
225/40R18 21P; 22P; 24J; 24M; 51G 10B; 11G; 11H; 11K;
225/40R18 88 FGQ; 21P; 22P; 24J; 24M 12A; 51A; 71K; 723;
73C; 74A; 74H; 74P
DB3 e13*2001/116*0157*.. 59 - 92 215/40R18 85 FGQ; 22P; 24J; 24M; Stufenheck;
5EG; 51J 10B; 11G; 11H; 11K;
59 - 107 215/40R18 85W FGQ; 22P; 24J; 24M; 12A; 51A; 71K; 723;
5EG; 51J 73C; 74A; 74H; 74P
215/40R18 89 FGQ; 22P; 24J; 24M; 51J
225/40R18 21P; 22P; 24J; 24M; 51G
225/40R18 88 FGQ; 21P; 22P; 24J; 24M
DB3 e13*2001/116*0157*.. 74 - 107 215/40R18 89 21P; 24M; 51J Ford Focus Coupe-
225/40R18 88 21P; 22I; 24J; 24M Cabriolet;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________
Seite: 2 von 11
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 70 - 134 225/40R18 92 245; 248; 26P Kombi; Schrägheck;
235/35R18 90 24J; 248; 26P Frontantrieb;
235/40R18 91 24J; 248; 26P 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/50R18 97 21P; 24J; 24M Nur Kuga;
245/45R18 96 24J Allradantrieb;
255/45R18 99 24J; 24M Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 76O
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 107 235/40R18 91 22I; 22M; 24D Stufenheck;
255/35R18 90W 22B; 22L; 24D; 5GA; 57F; Schrägheck;
68B Frontantrieb;
74 - 162 225/40R18 92 24M; 51J 10B; 11G; 11H; 11K;
235/40R18 22I; 22M; 24D; 51G 12A; 51A; 71K; 723;
235/40R18 91Y 22I; 22M; 24D 73C; 74A; 74H; 74P
255/35R18 90Y 22B; 22L; 24D; 5GA; 57F;
68B
BA7 e13*2001/116*0249*.. 74 - 107 225/40R18 92 24M; 51J Kombi; Frontantrieb;
235/40R18 91 22I; 22M; 24D 10B; 11G; 11H; 11K;
255/35R18 90W 22B; 22L; 24D; 5GA; 57F; 12A; 51A; 71K; 723;
68B 73C; 74A; 74H; 74P
74 - 162 225/40R18 92Y 24M; 51J
235/40R18 22I; 22M; 24D; 51G
235/40R18 91Y 22I; 22M; 24D
255/35R18 90Y 22B; 22L; 24D; 5GA; 57F;
68B
BWY e1*98/14*0156*.. 66 - 125 225/40R18 88W 21B; 24C; 24M; 5FE Frontantrieb;
225/40R18 92 21B; 24C; 24M 10B; 11G; 11H; 11K;
66 - 166 225/40R18 21B; 24C; 24M; 51G 12A; 51A; 71K; 723;
73C; 74A; 74H; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 149 235/45R18 94W FGT; 24J; 24M; 5HI erhöhtes
74 - 162 235/40R18 95W FGT; 24J; 24M Anzugsmoment 160
Nm;
235/45R18 FGT; 24J; 24M; 51G Ford S-MAX; Ford
235/45R18 94Y FGT; 24J; 24M; 5HI Galaxy;
235/45R18 98 FGT; 24J; 24M 10B; 11G; 11H; 11K;
245/40R18 93Y Nicht Ford Galaxy; FGT; 12A; 51A; 71K; 723;
24J; 24M; 5HA 73C; 74A; 74H; 74P;
245/40R18 97 FGT; 24J; 24M 740
245/45R18 96 FGT; 24J; 24M
255/40R18 95W FGT; 24J; 24M
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 215/40R18 89W 21P; 22I; 245; 51J Nur C-MAX; MPV;
215/45R18 89W 21P; 22I; 245; 51J; 56G Frontantrieb;
225/40R18 92 21P; 22I; 245; 51J 10B; 11G; 11H; 11K;
235/35R18 90 21P; 22I; 245; 248 12A; 51A; 71K; 723;
235/40R18 91 21P; 22I; 245; 248 729; 73C; 74A; 74H;
74P
DXA e13*2007/46*1103*.. 70 - 134 225/40R18 92 21P; 22I; 245; 51J Nur Grand C-MAX;
235/40R18 95 21P; 22I; 245; 248 MPV; Frontantrieb;
77 - 92 215/45R18 93 21P; 22I; 245; 51J; 56G 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 128 Nm für Typ : CCX
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 - 175 235/40R18 91W 21B; 22B; 22L; 24J; 24M ab
147 - 219 245/40R18 21B; 22B; 22L; 24J; 24M; e11*98/14*0115*06;
51G 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
76O
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: JAGUAR XF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 152 - 175 235/45R18 94 51J; 76S erhöhtes
152 - 219 245/45R18 51G Anzugsmoment 165
Nm;
255/40R18 95 Limousine;
255/45R18 99 21Q Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 76O
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 190 245/45R18 96W erhöhtes
255/40R18 95W Anzugsmoment 135
Nm;
152 - 291 235/50R18 97 nur bis
245/45R18 96Y e11*2001/116*0217*0
4; Heckantrieb;
Luftfederung; nicht für
gepanzerte Fz;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 76O
245/50R18 100 54A
255/40R18 95Y
255/45R18 99
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 118 225/65R18 103 24J; 24M; 51J; 56G erhöhtes
110 - 171 235/55R18 100 24J; 24M Anzugsmoment 160
Nm;
235/60R18 103 24J; 24M Allradantrieb;
255/55R18 105 24C; 24D 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740; 76O
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : D; F; D-2D; D-N2D
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : A; B; B-2D; A-2D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________

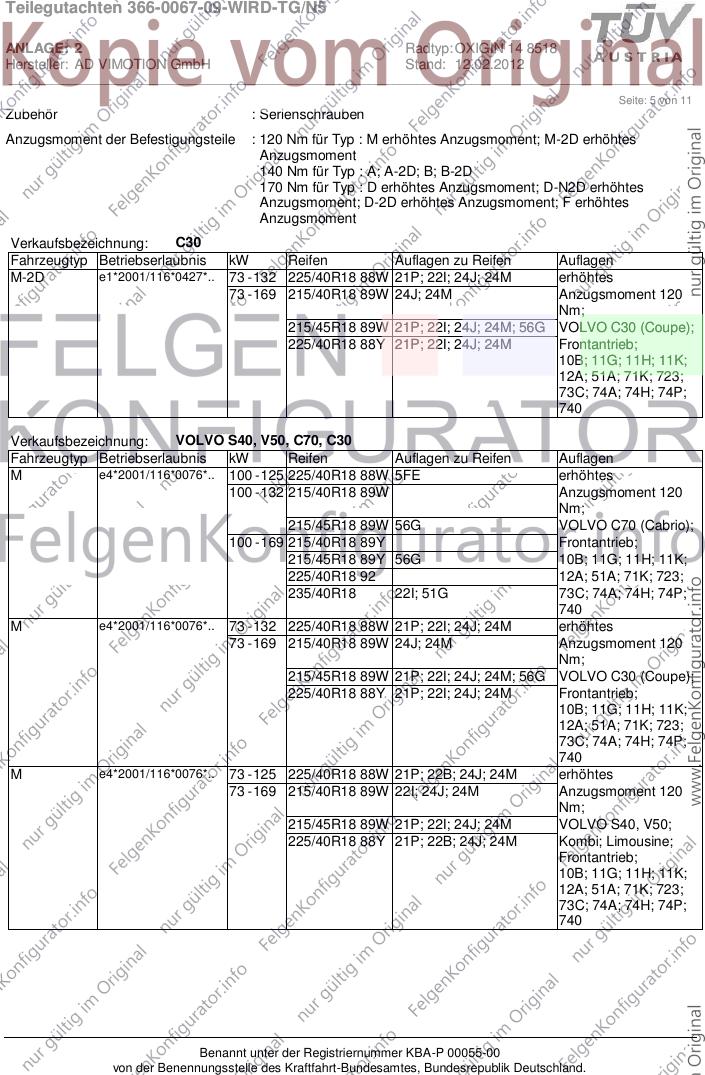

Seite: 5 von 11
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : A; A-2D; B; B-2D
170 Nm für Typ : D erhöhtes Anzugsmoment; D-N2D erhöhtes
Anzugsmoment; D-2D erhöhtes Anzugsmoment; F erhöhtes
Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 132 225/40R18 88W 21P; 22I; 24J; 24M erhöhtes
73 - 169 215/40R18 89W 24J; 24M Anzugsmoment 120
Nm;
215/45R18 89W 21P; 22I; 24J; 24M; 56G VOLVO C30 (Coupe);
225/40R18 88Y 21P; 22I; 24J; 24M Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 100 - 125 225/40R18 88W 5FE erhöhtes
100 - 132 215/40R18 89W Anzugsmoment 120
Nm;
215/45R18 89W 56G VOLVO C70 (Cabrio);
100 - 169 215/40R18 89Y Frontantrieb;
215/45R18 89Y 56G 10B; 11G; 11H; 11K;
225/40R18 92 12A; 51A; 71K; 723;
235/40R18 22I; 51G 73C; 74A; 74H; 74P;
740
M e4*2001/116*0076*.. 73 - 132 225/40R18 88W 21P; 22I; 24J; 24M erhöhtes
73 - 169 215/40R18 89W 24J; 24M Anzugsmoment 120
Nm;
215/45R18 89W 21P; 22I; 24J; 24M; 56G VOLVO C30 (Coupe);
225/40R18 88Y 21P; 22I; 24J; 24M Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
M e4*2001/116*0076*.. 73 - 125 225/40R18 88W 21P; 22B; 24J; 24M erhöhtes
73 - 169 215/40R18 89W 22I; 24J; 24M Anzugsmoment 120
Nm;
215/45R18 89W 21P; 22I; 24J; 24M VOLVO S40, V50;
225/40R18 88Y 21P; 22B; 24J; 24M Kombi; Limousine;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________
Seite: 6 von 11
Verkaufsbezeichnung: VOLVO S60, V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 224 225/40R18 92Y 21P; 22I erhöhtes
225/45R18 95 21P; 22I; 54A Anzugsmoment 170
Nm;
235/40R18 95 21B; 22B; 24J; 248; 260 Kombi; Stufenheck;
245/35R18 92Y 21B; 22B; 24J; 248; 260 Allradantrieb;
245/40R18 93Y 21B; 22B; 24J; 248; 260 Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 573; 71K;
723; 729; 73C; 74A;
74H; 74P; 740
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 225/45R18 91W 22I; 5GG Allradantrieb;
A-2D e1*2001/116*0504*.. 235/40R18 91W 22I; 5GG Frontantrieb;
80 - 175 225/45R18 91Y 22I; 5GG 10B; 11G; 11H; 11K;
235/40R18 91Y 22I; 5GG 12A; 51A; 71K; 723;
245/40R18 93W 22I; 24J; 24M 73C; 74D; 74P
80 - 210 225/45R18 95 22I
235/40R18 95 22I
255/40R18 95 22B; 24J; 24M
80 - 232 225/45R18 95Y 22I
235/40R18 95Y 22I
245/40R18 93Y 22I; 24J; 24M; 5HA
245/40R18 97 22I; 24J; 24M
255/40R18 95Y 22B; 24J; 24M
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 120 245/40R18 93 21P; 22B; 24J; 24M VOLVO V70;
B-2D e1*2001/116*0505*.. 80 - 175 225/45R18 91W 22I; 51J Frontantrieb;
235/40R18 91W 22B; 51J 10B; 11G; 11H; 11K;
245/40R18 93W 21P; 22B; 24J; 24M 12A; 51A; 71K; 723;
729; 73C; 74D; 74P
B e9*2001/116*0065*.. 120 - 224 235/50R18 97 22I; 24J; 24M VOLVO XC70;
B-2D e1*2001/116*0505*.. 245/45R18 96 24J Allradantrieb;
255/45R18 99 22I; 24J; 24M 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74D; 74P
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 120 - 224 235/55R18 100 24J; 248 erhöhtes
D-N2D e1*2007/46*0339*.. 235/60R18 103 24J; 248 Anzugsmoment 170
Nm;
D-2D e1*2001/116*0507*.. 255/55R18 105 22I; 24C; 244 Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74P;
740; 76O
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________

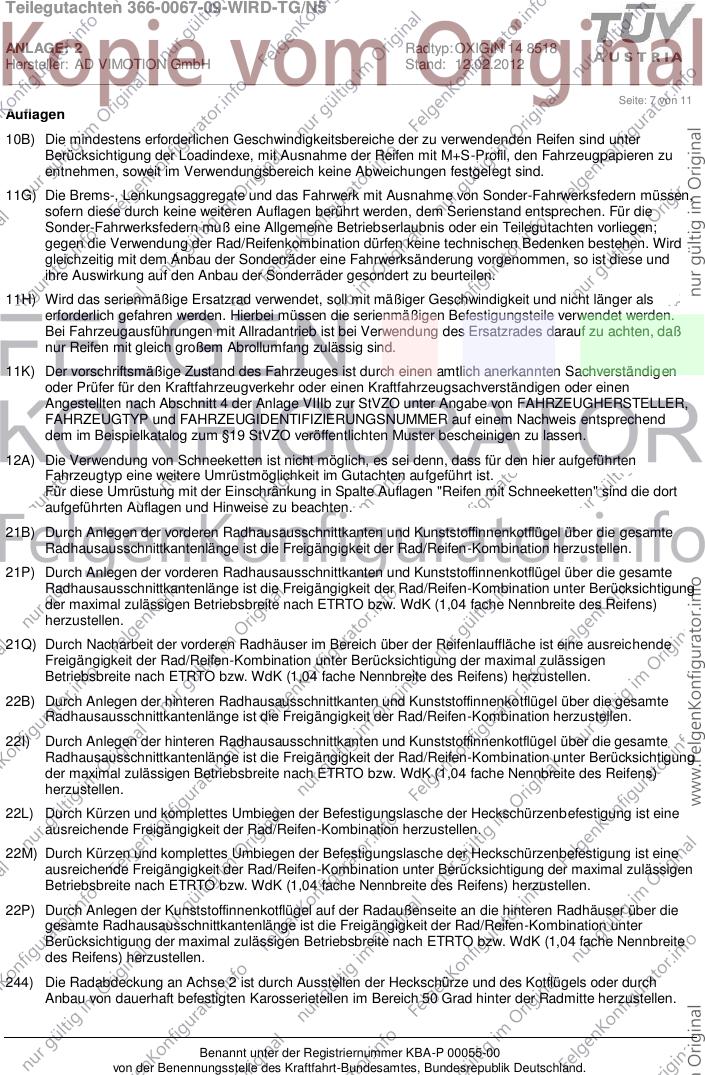

Seite: 7 von 11
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen und komplettes Umbiegen der Befestigungslasche der Heckschürzenbefestigung ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen und komplettes Umbiegen der Befestigungslasche der Heckschürzenbefestigung ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________

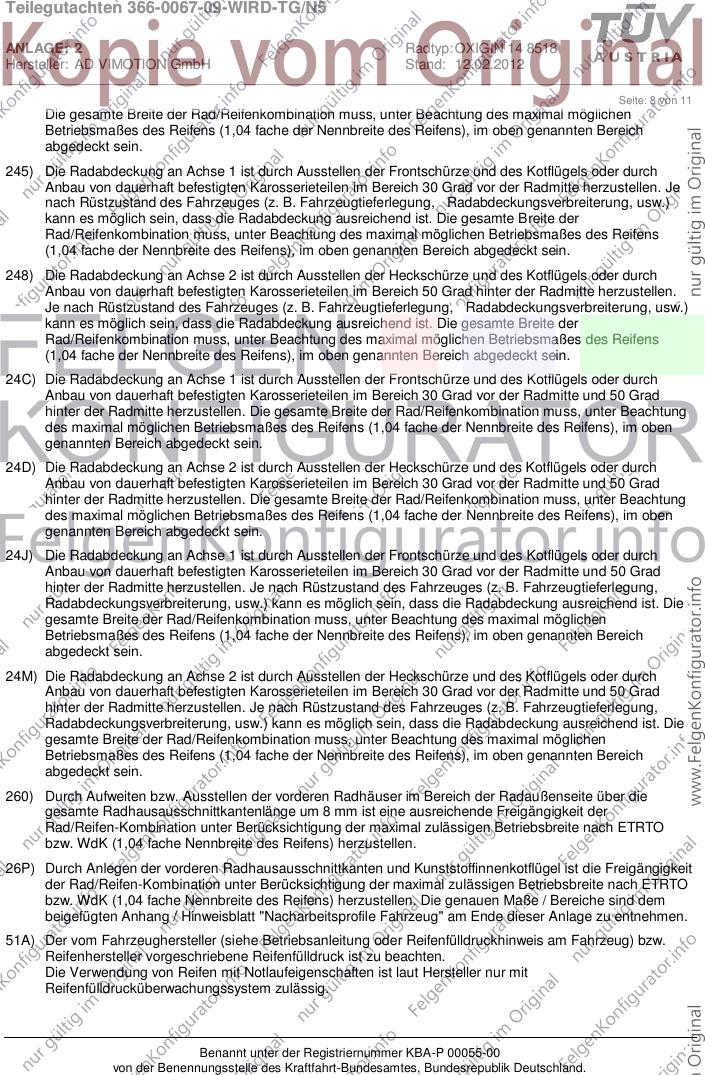

Seite: 8 von 11
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________

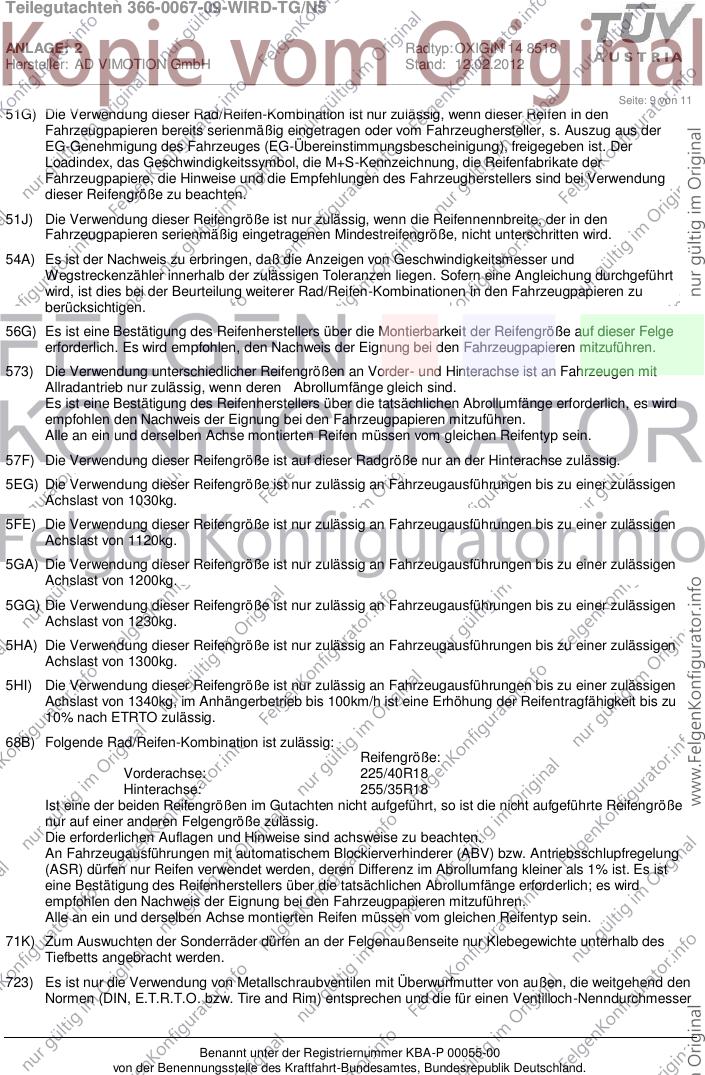

Seite: 9 von 11
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
68B) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 255/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________

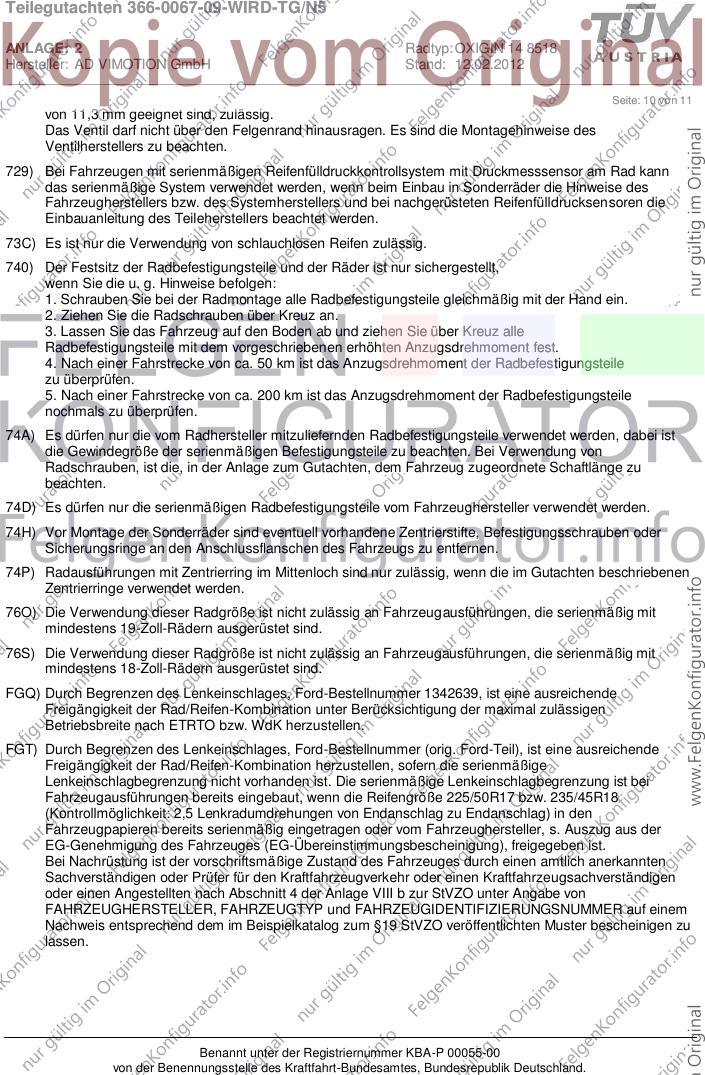

Seite: 10 von 11
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Teilegutachten 366-0067-09-WIRD-TG/N5
ANLAGE: 2 Radtyp: OXIGIN 14 8518
Hersteller: AD VIMOTION GmbH Stand: 12.02.2012
__________________________________________________________________________________________________________________
Seite: 11 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
