TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

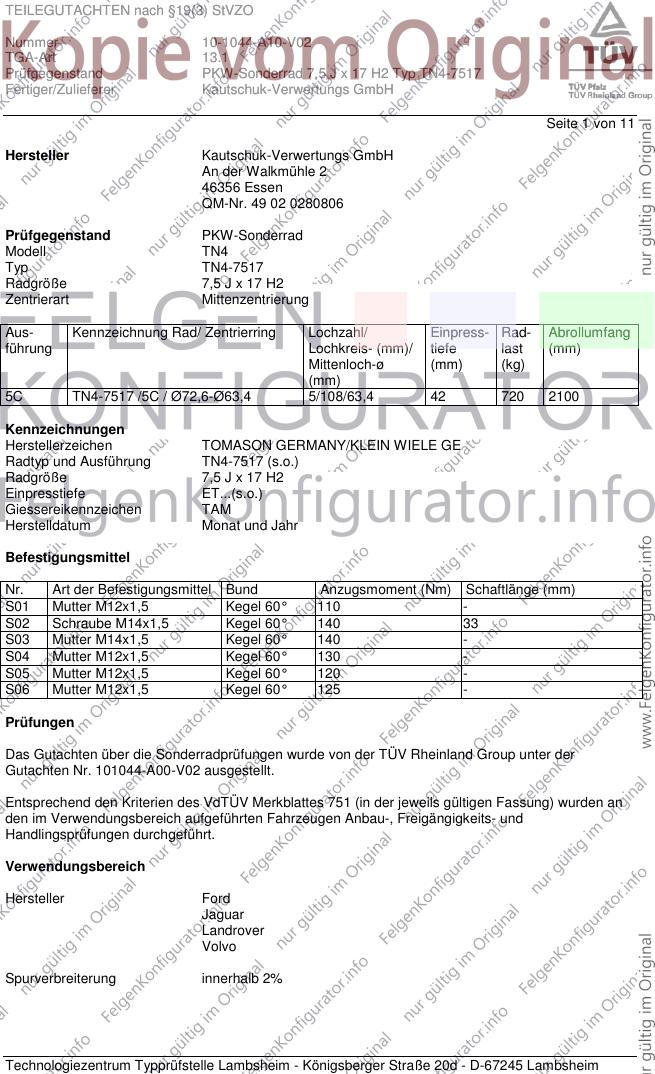

Seite 1 von 11
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-7517
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN4-7517 /5C / Ø72,6-Ø63,4 5/108/63,4 42 720 2100
Kennzeichnungen
Herstellerzeichen TOMASON GERMANY/KLEIN WIELE GE
Radtyp und Ausführung TN4-7517 (s.o.)
Radgröße 7,5 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 120 -
S06 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 101044-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 K29 K2b K42 K46 K56 A02 A04 A05
DM2 66-107 215/45R17 A06 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 K29 K2b K42 K46 K56 A12 A14 A18
B02 V17 S01
Ford C-Max 70-134 205/50R17 R37 A02 A04 A05
(Compact) 70-134 215/45R17 R37 T87 T91 A06 A08 A09
DXA 70-134 215/50R17 K1a K2b A12 A14 A18
e13*2007/46*1103*.. 70-134 225/45R17 A58 B02 KoS
70-134 235/45R17 K1a K2b V17 S04
Ford Focus 166 205/50R17 M+S A02 A04 A05
DA3, DB3 166 215/45R17 M+S A06 A08 A09
e13*2001/116* 166 225/45R17 M+S A12 A14 A18
0144,0157*.. 59-107 205/50R17 B02 Car Flh
59-107 215/45R17 T87 Sth V17 S04
59-107 225/45R17
Ford Focus 63-134 205/50R17 A02 A04 A05
DYB 63-134 215/45R17 T87 T91 A06 A08 A09
e13*2007/46*1138*.. 63-134 215/50R17 K1a K8d A12 A14 A18
63-134 225/45R17 A58 Car Flh
63-134 235/45R17 K1a K8d Lim V17 S04
Ford Focus Cabrio 74-107 205/50R17 K56 A02 A04 A05
DB3 74-107 215/45R17 T87 T88 T91 A06 A08 A09
e13*2001/116*0157*. 74-107 225/45R17 K2b K56 A12 A14 A18
B02 Cbo V17
S04
Ford Focus RS 224 205/50R17 M+S R09 A02 A04 A05
DA3, DA3-RS 224, 257 215/50R17 M+S A06 A08 A09
e13*2001/116*0144*. 224, 257 225/45R17 M+S A12 A14 A18
e13*2001/116*1010*. 224, 257 235/45R17 M+S A58 B02 Flh
S04
Ford Focus ST 184 215/50R17 K1a K8d M+S A02 A04 A05
DYB 184 225/45R17 M+S A06 A08 A09
e13*2007/46*1138*.. 184 235/45R17 K1a K8d M+S A12 A14 A18
A58 Car Flh
V17 S04
Ford Galaxy 74-149 215/55R17 T94 T98 A02 A04 A05
WA6 74-149 225/50R17 T94 T98 A06 A08 A09
e13*2001/116*0185*. 74-149 235/45R17 T94 T97 A12 A14 A18
74-149 235/50R17 K1a K2b A58 B02 S03
Ford Grand C-Max 70-134 215/50R17 G40 K1a T95 A02 A04 A05
DXA 70-134 225/45R17 T94 A06 A08 A09
e13*2007/46*1103*.. 70-134 235/45R17 G40 K1a T93 T94 A12 A14 A18
77,92 205/50R17 NoD R37 T93 A58 B02 KmS
V17 S04
Ford Kuga 100-147 235/55R17 K1a A02 A04 A05
DM2 100-147 245/50R17 K1a K1b K2b A06 A08 A09
e13*2001/116* 100-147 245/55R17 K1a K1b K2b A12 A14 A18
0109*19-.. 100-147 255/50R17 K1a K1b K2b A57 B02 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

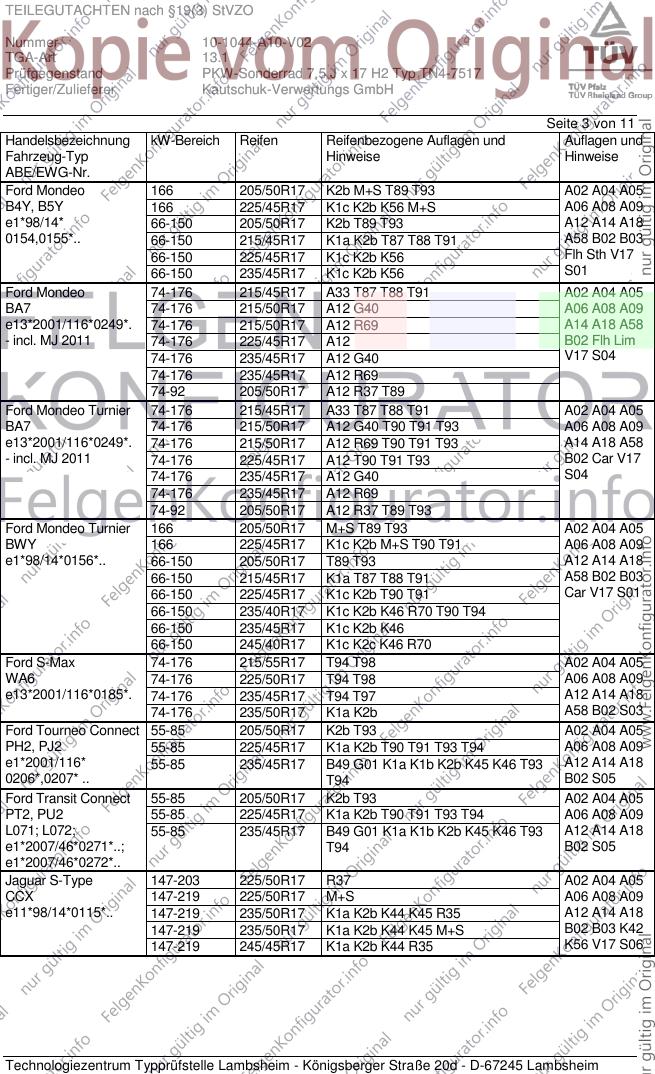

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 166 205/50R17 K2b M+S T89 T93 A02 A04 A05
B4Y, B5Y 166 225/45R17 K1c K2b K56 M+S A06 A08 A09
e1*98/14* 66-150 205/50R17 K2b T89 T93 A12 A14 A18
0154,0155*.. 66-150 215/45R17 K1a K2b T87 T88 T91 A58 B02 B03
66-150 225/45R17 K1c K2b K56 Flh Sth V17
66-150 235/45R17 K1c K2b K56 S01
Ford Mondeo 74-176 215/45R17 A33 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A12 G40 A06 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 A14 A18 A58
- incl. MJ 2011 74-176 225/45R17 A12 B02 Flh Lim
74-176 235/45R17 A12 G40 V17 S04
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89
Ford Mondeo Turnier 74-176 215/45R17 A33 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A12 G40 T90 T91 T93 A06 A08 A09
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 T90 T91 T93 A14 A18 A58
- incl. MJ 2011 74-176 225/45R17 A12 T90 T91 T93 B02 Car V17
74-176 235/45R17 A12 G40 S04
74-176 235/45R17 A12 R69
74-92 205/50R17 A12 R37 T89 T93
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 A02 A04 A05
BWY 166 225/45R17 K1c K2b M+S T90 T91 A06 A08 A09
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A12 A14 A18
66-150 215/45R17 K1a T87 T88 T91 A58 B02 B03
66-150 225/45R17 K1c K2b T90 T91 Car V17 S01
66-150 235/40R17 K1c K2b K46 R70 T90 T94
66-150 235/45R17 K1c K2b K46
66-150 245/40R17 K1c K2c K46 R70
Ford S-Max 74-176 215/55R17 T94 T98 A02 A04 A05
WA6 74-176 225/50R17 T94 T98 A06 A08 A09
e13*2001/116*0185*. 74-176 235/45R17 T94 T97 A12 A14 A18
74-176 235/50R17 K1a K2b A58 B02 S03
Ford Tourneo Connect 55-85 205/50R17 K2b T93 A02 A04 A05
PH2, PJ2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A06 A08 A09
e1*2001/116* 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93 A12 A14 A18
0206*,0207* .. T94 B02 S05
Ford Transit Connect 55-85 205/50R17 K2b T93 A02 A04 A05
PT2, PU2 55-85 225/45R17 K1a K2b T90 T91 T93 T94 A06 A08 A09
L071; L072; 55-85 235/45R17 B49 G01 K1a K1b K2b K45 K46 T93 A12 A14 A18
e1*2007/46*0271*..; T94 B02 S05
e1*2007/46*0272*..
Jaguar S-Type 147-203 225/50R17 R37 A02 A04 A05
CCX 147-219 225/50R17 M+S A06 A08 A09
e11*98/14*0115*.. 147-219 235/50R17 K1a K2b K44 K45 R35 A12 A14 A18
147-219 235/50R17 K1a K2b K44 K45 M+S B02 B03 K42
147-219 245/45R17 K1a K2b K44 R35 K56 V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

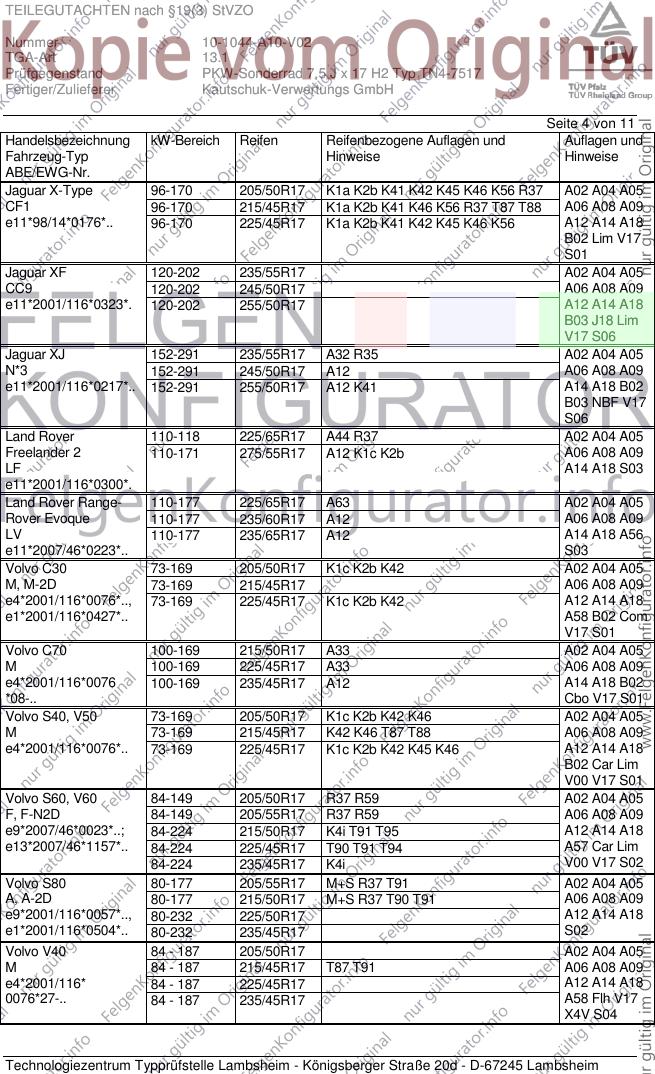

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 K45 K46 K56 R37 A02 A04 A05
CF1 96-170 215/45R17 K1a K2b K41 K46 K56 R37 T87 T88 A06 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K42 K45 K46 K56 A12 A14 A18
B02 Lim V17
S01
Jaguar XF 120-202 235/55R17 A02 A04 A05
CC9 120-202 245/50R17 A06 A08 A09
e11*2001/116*0323*. 120-202 255/50R17 A12 A14 A18
B03 J18 Lim
V17 S06
Jaguar XJ 152-291 235/55R17 A32 R35 A02 A04 A05
N*3 152-291 245/50R17 A12 A06 A08 A09
e11*2001/116*0217*.. 152-291 255/50R17 A12 K41 A14 A18 B02
B03 NBF V17
S06
Land Rover 110-118 225/65R17 A44 R37 A02 A04 A05
Freelander 2 110-171 275/55R17 A12 K1c K2b A06 A08 A09
LF A14 A18 S03
e11*2001/116*0300*.
Land Rover Range- 110-177 225/65R17 A63 A02 A04 A05
Rover Evoque 110-177 235/60R17 A12 A06 A08 A09
LV 110-177 235/65R17 A12 A14 A18 A56
e11*2007/46*0223*.. S03
Volvo C30 73-169 205/50R17 K1c K2b K42 A02 A04 A05
M, M-2D 73-169 215/45R17 A06 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 K1c K2b K42 A12 A14 A18
e1*2001/116*0427*.. A58 B02 Com
V17 S01
Volvo C70 100-169 215/50R17 A33 A02 A04 A05
M 100-169 225/45R17 A33 A06 A08 A09
e4*2001/116*0076 100-169 235/45R17 A12 A14 A18 B02
*08-.. Cbo V17 S01
Volvo S40, V50 73-169 205/50R17 K1c K2b K42 K46 A02 A04 A05
M 73-169 215/45R17 K42 K46 T87 T88 A06 A08 A09
e4*2001/116*0076*.. 73-169 225/45R17 K1c K2b K42 K45 K46 A12 A14 A18
B02 Car Lim
V00 V17 S01
Volvo S60, V60 84-149 205/50R17 R37 R59 A02 A04 A05
F, F-N2D 84-149 205/55R17 R37 R59 A06 A08 A09
e9*2007/46*0023*..; 84-224 215/50R17 K4i T91 T95 A12 A14 A18
e13*2007/46*1157*.. 84-224 225/45R17 T90 T91 T94 A57 Car Lim
84-224 235/45R17 K4i V00 V17 S02
Volvo S80 80-177 205/55R17 M+S R37 T91 A02 A04 A05
A, A-2D 80-177 215/50R17 M+S R37 T90 T91 A06 A08 A09
e9*2001/116*0057*.., 80-232 225/50R17 A12 A14 A18
e1*2001/116*0504*.. 80-232 235/45R17 S02
Volvo V40 84 - 187 205/50R17 A02 A04 A05
M 84 - 187 215/45R17 T87 T91 A06 A08 A09
e4*2001/116* 84 - 187 225/45R17 A12 A14 A18
0076*27-.. 84 - 187 235/45R17 A58 Flh V17
X4V S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

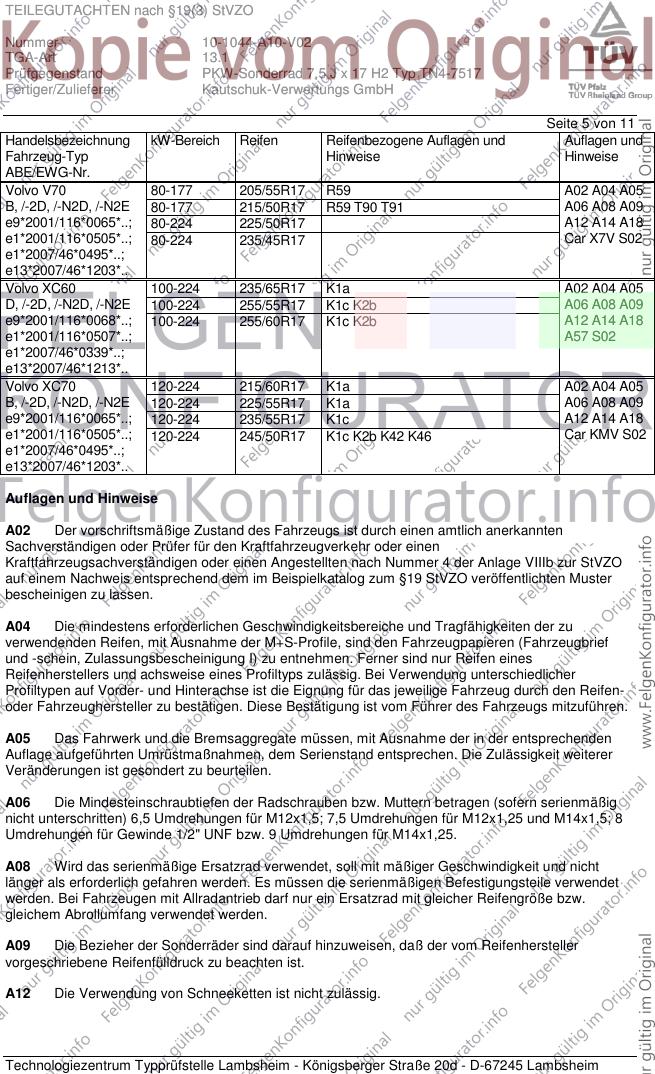

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70 80-177 205/55R17 R59 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 R59 T90 T91 A06 A08 A09
e9*2001/116*0065*..; 80-224 225/50R17 A12 A14 A18
e1*2001/116*0505*..; 80-224 235/45R17 Car X7V S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-224 235/65R17 K1a A02 A04 A05
D, /-2D, /-N2D, /-N2E 100-224 255/55R17 K1c K2b A06 A08 A09
e9*2001/116*0068*..; 100-224 255/60R17 K1c K2b A12 A14 A18
e1*2001/116*0507*..; A57 S02
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 215/60R17 K1a A02 A04 A05
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 K1a A06 A08 A09
e9*2001/116*0065*..; 120-224 235/55R17 K1c A12 A14 A18
e1*2001/116*0505*..; 120-224 245/50R17 K1c K2b K42 K46 Car KMV S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

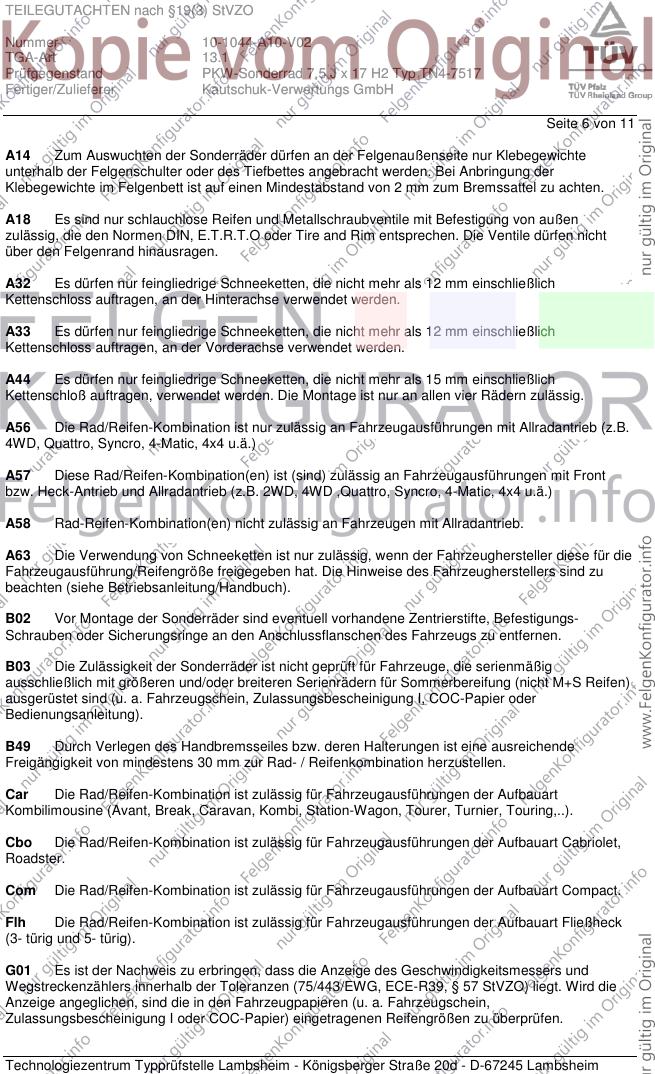

Seite 6 von 11
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

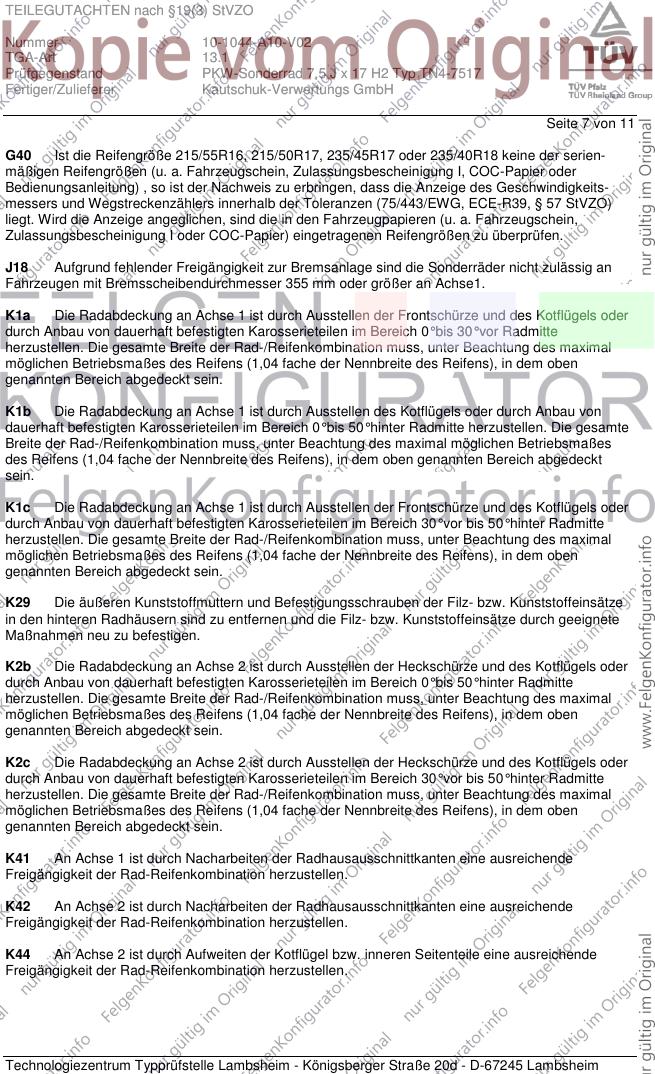

Seite 7 von 11
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

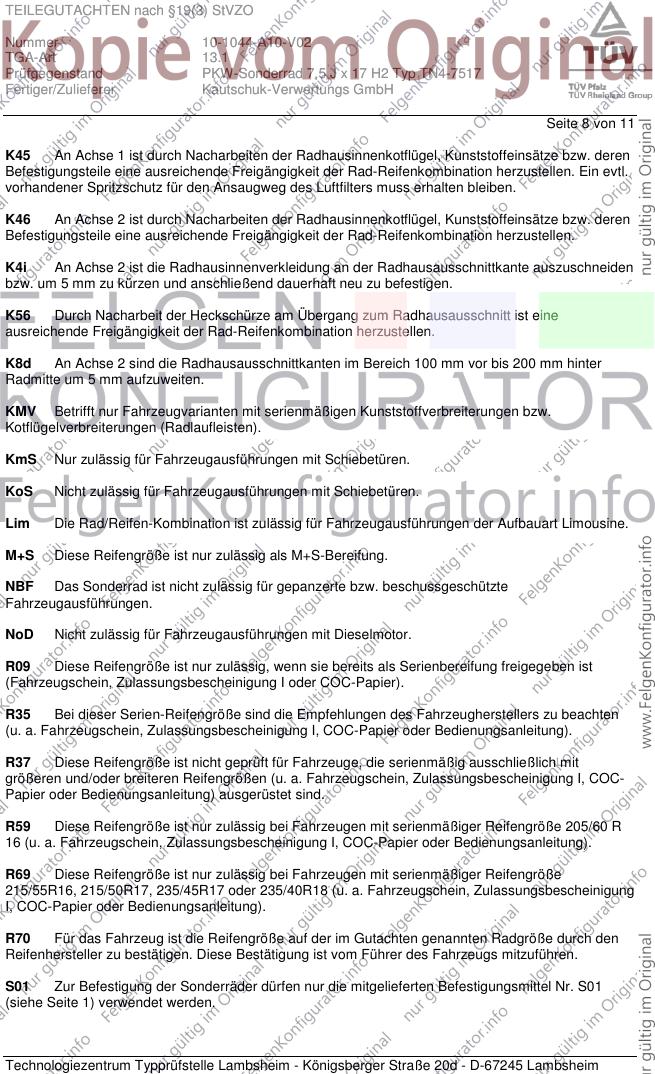

Seite 8 von 11
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

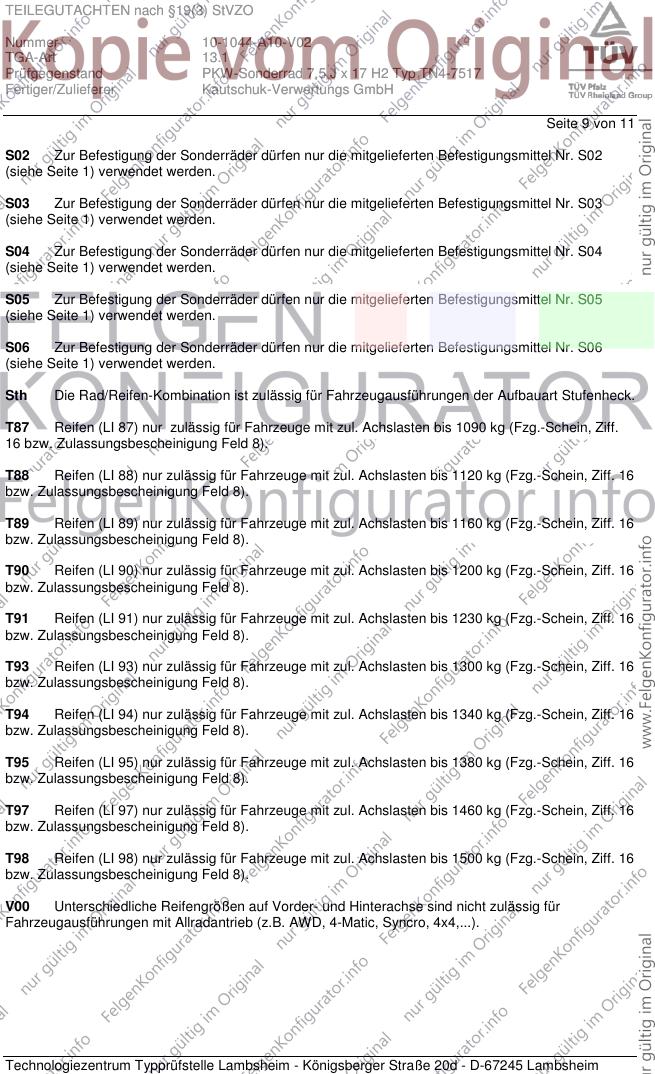

Seite 9 von 11
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

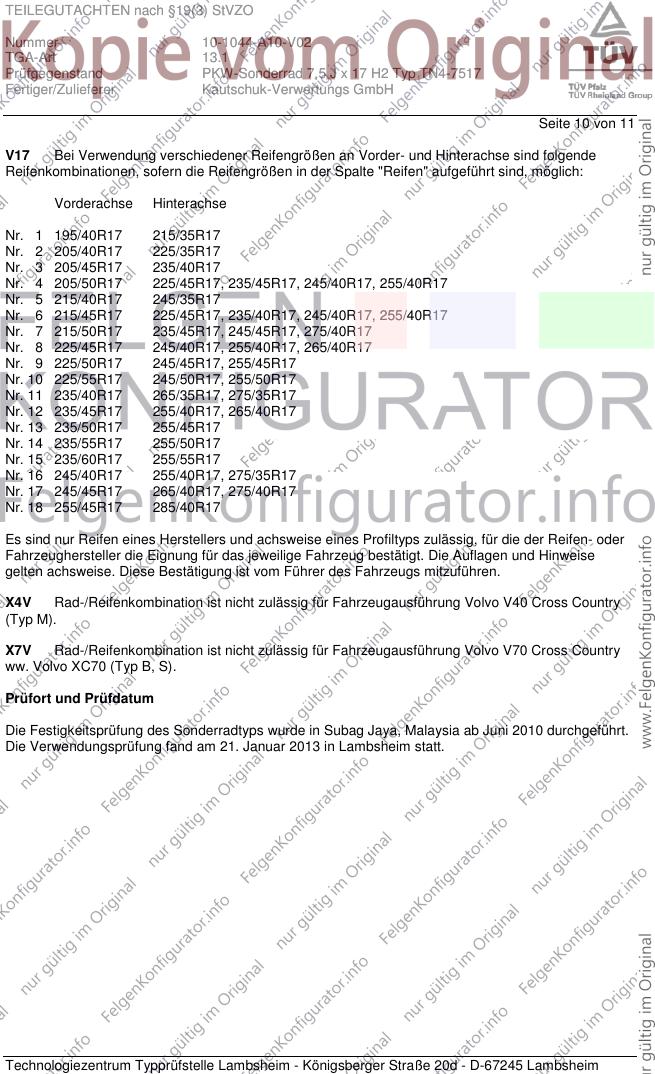

Seite 10 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subag Jaya, Malaysia ab Juni 2010 durchgeführt.
Die Verwendungsprüfung fand am 21. Januar 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-1044-A10-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 H2 Typ TN4-7517
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

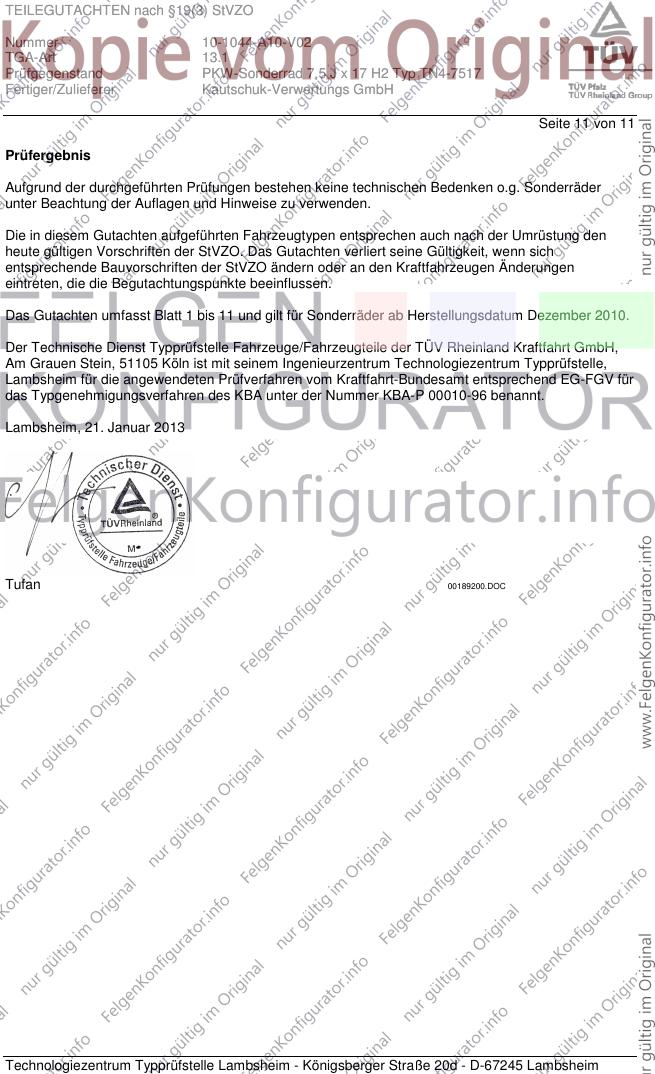

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Januar 2013
Tufan 00189200.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
