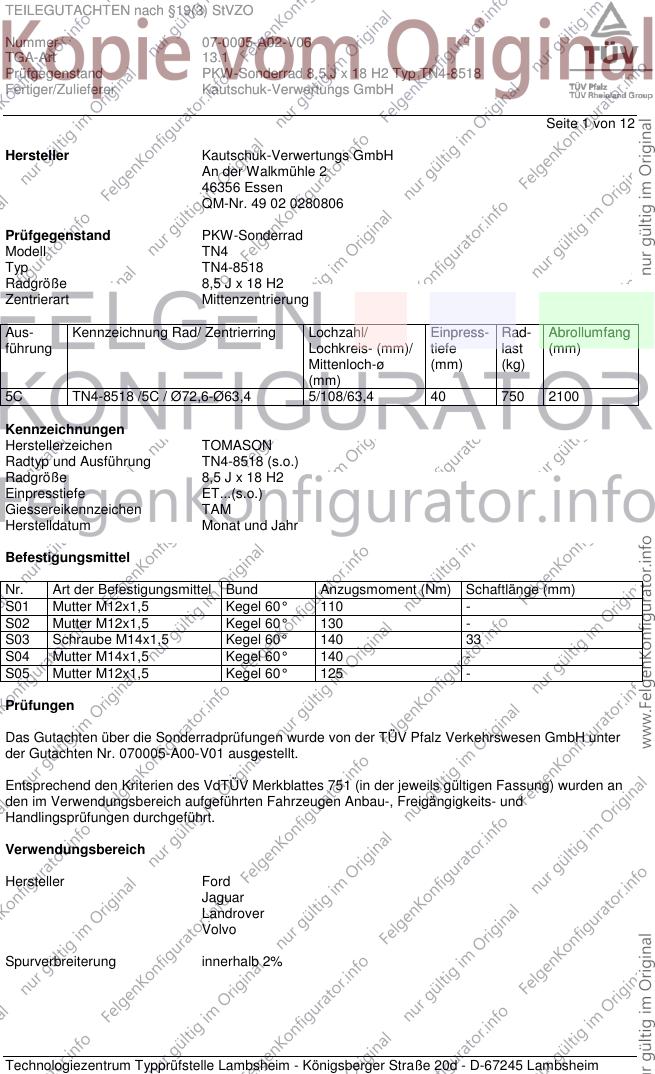

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 12
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN4-8518 /5C / Ø72,6-Ø63,4 5/108/63,4 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 070005-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 12

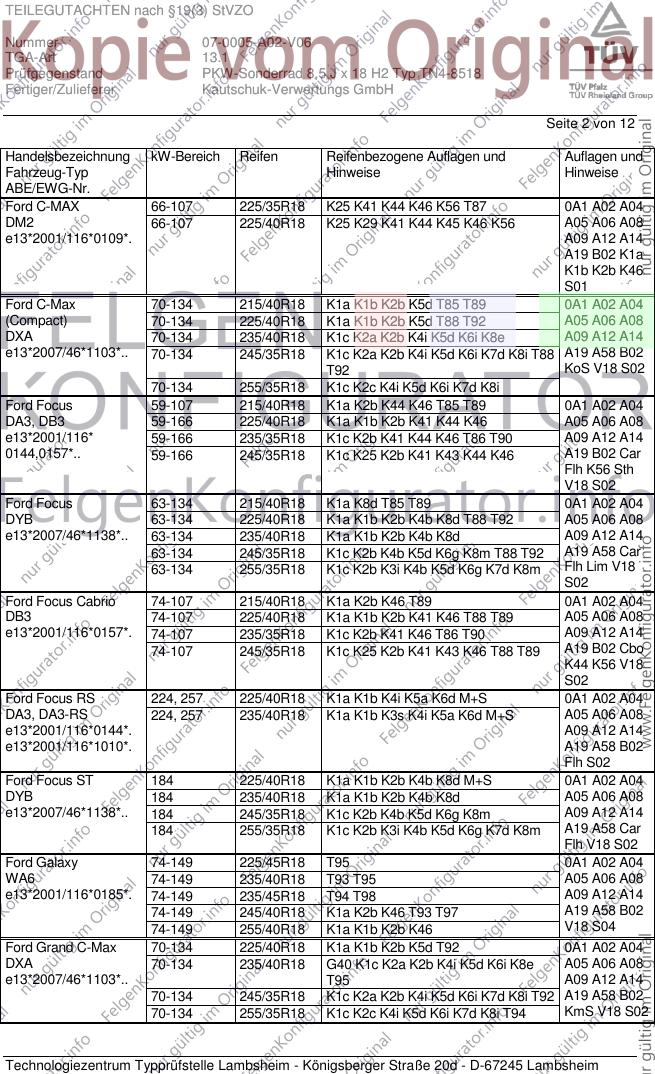

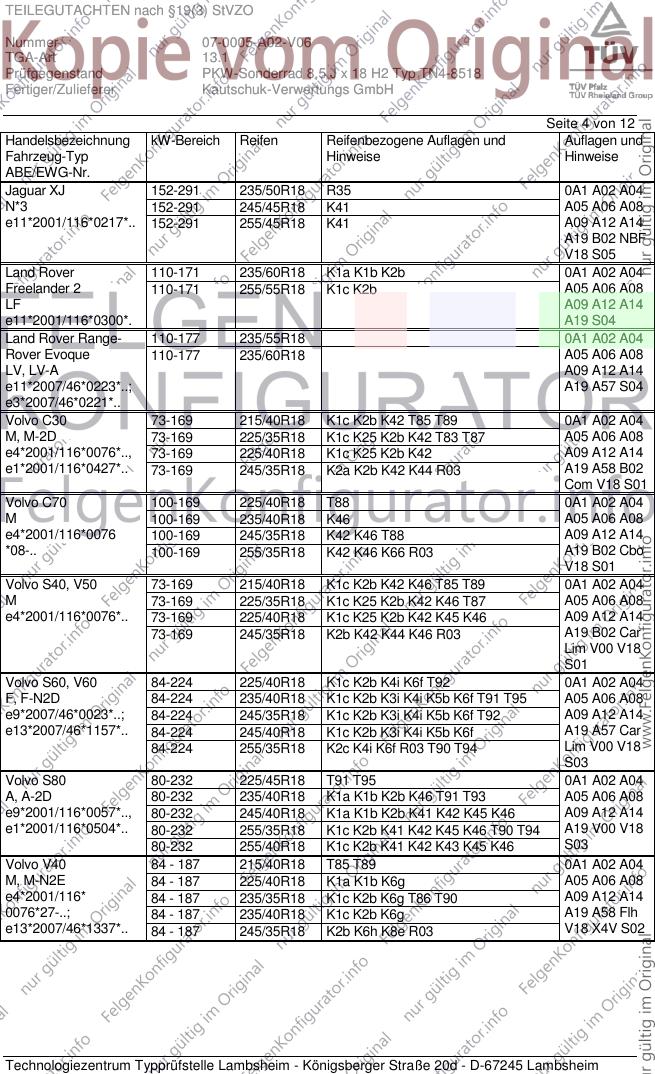

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R18 K25 K41 K44 K46 K56 T87 0A1 A02 A04
DM2 66-107 225/40R18 K25 K29 K41 K44 K45 K46 K56 A05 A06 A08
e13*2001/116*0109*. A09 A12 A14
A19 B02 K1a
K1b K2b K46
S01
Ford C-Max 70-134 215/40R18 K1a K1b K2b K5d T85 T89 0A1 A02 A04
(Compact) 70-134 225/40R18 K1a K1b K2b K5d T88 T92 A05 A06 A08
DXA 70-134 235/40R18 K1c K2a K2b K4i K5d K6i K8e A09 A12 A14
e13*2007/46*1103*.. 70-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T88 A19 A58 B02
T92 KoS V18 S02
70-134 255/35R18 K1c K2c K4i K5d K6i K7d K8i
Ford Focus 59-107 215/40R18 K1a K2b K44 K46 T85 T89 0A1 A02 A04
DA3, DB3 59-166 225/40R18 K1a K1b K2b K41 K44 K46 A05 A06 A08
e13*2001/116* 59-166 235/35R18 K1c K2b K41 K44 K46 T86 T90 A09 A12 A14
0144,0157*.. 59-166 245/35R18 K1c K25 K2b K41 K43 K44 K46 A19 B02 Car
Flh K56 Sth
V18 S02
Ford Focus 63-134 215/40R18 K1a K8d T85 T89 0A1 A02 A04
DYB 63-134 225/40R18 K1a K1b K2b K4b K8d T88 T92 A05 A06 A08
e13*2007/46*1138*.. 63-134 235/40R18 K1a K1b K2b K4b K8d A09 A12 A14
63-134 245/35R18 K1c K2b K4b K5d K6g K8m T88 T92 A19 A58 Car
63-134 255/35R18 K1c K2b K3i K4b K5d K6g K7d K8m Flh Lim V18
S02
Ford Focus Cabrio 74-107 215/40R18 K1a K2b K46 T89 0A1 A02 A04
DB3 74-107 225/40R18 K1a K1b K2b K41 K46 T88 T89 A05 A06 A08
e13*2001/116*0157*. 74-107 235/35R18 K1c K2b K41 K46 T86 T90 A09 A12 A14
74-107 245/35R18 K1c K25 K2b K41 K43 K46 T88 T89 A19 B02 Cbo
K44 K56 V18
S02
Ford Focus RS 224, 257 225/40R18 K1a K1b K4i K5a K6d M+S 0A1 A02 A04
DA3, DA3-RS 224, 257 235/40R18 K1a K1b K3s K4i K5a K6d M+S A05 A06 A08
e13*2001/116*0144*. A09 A12 A14
e13*2001/116*1010*. A19 A58 B02
Flh S02
Ford Focus ST 184 225/40R18 K1a K1b K2b K4b K8d M+S 0A1 A02 A04
DYB 184 235/40R18 K1a K1b K2b K4b K8d A05 A06 A08
e13*2007/46*1138*.. 184 245/35R18 K1c K2b K4b K5d K6g K8m A09 A12 A14
184 255/35R18 K1c K2b K3i K4b K5d K6g K7d K8m A19 A58 Car
Flh V18 S02
Ford Galaxy 74-149 225/45R18 T95 0A1 A02 A04
WA6 74-149 235/40R18 T93 T95 A05 A06 A08
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 A09 A12 A14
74-149 245/40R18 K1a K2b K46 T93 T97 A19 A58 B02
74-149 255/40R18 K1a K1b K2b K46 V18 S04
Ford Grand C-Max 70-134 225/40R18 K1a K1b K2b K5d T92 0A1 A02 A04
DXA 70-134 235/40R18 G40 K1c K2a K2b K4i K5d K6i K8e A05 A06 A08
e13*2007/46*1103*.. T95 A09 A12 A14
70-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T92 A19 A58 B02
70-134 255/35R18 K1c K2c K4i K5d K6i K7d K8i T94 KmS V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 235/50R18 K1a K1b K2b 0A1 A02 A04
DM2 100-147 245/45R18 K1a A05 A06 A08
e13*2001/116* 100-147 245/50R18 K1a K1b K2b A09 A12 A14
0109*19-31 100-147 255/45R18 K1a K1b K2b A19 A57 B02
100-147 275/45R18 K1c K2a K2b K42 S02
Ford Kuga (II) 85-134 235/45R18 0A1 A02 A04
DM2 85-134 235/50R18 K1c K2b A05 A06 A08
e13*2001/116* 85-134 245/45R18 K1a K1b K2b A09 A12 A14
0109*31-.. 85-134 245/50R18 G01 K1c K2a K2b A19 A57 S02
- Modell 2013 85-134 255/45R18 K1c K2b
85-134 265/45R18 K1c K2a K2b
Ford Mondeo 66-150 215/40R18 K1c K2b K56 T85 T89 0A1 A02 A04
B4Y, B5Y 66-150 225/35R18 K1c K2b K44 K56 T87 A05 A06 A08
e1*98/14* 66-166 225/40R18 K1c K2b K44 K56 T88 T89 T91 A09 A12 A14
0154,0155*.. A19 A58 B02
Flh Sth S01
Ford Mondeo 74-176 225/40R18 K2b T88 T89 T91 0A1 A02 A04
BA7 74-176 235/40R18 G40 K2b A05 A06 A08
e13*2001/116*0249*. 74-176 235/45R18 G81 K2b R69 A09 A12 A14
- incl. MJ 2011 74-176 245/35R18 K1a K1b K2b T88 T89 A19 A58 B02
74-176 245/40R18 G81 K1a K1b K2b Flh Lim V18
74-176 255/35R18 K1c K27 K2b S02
Ford Mondeo Turnier 74-176 225/40R18 K2b T88 T89 T91 T92 0A1 A02 A04
BA7 74-176 235/40R18 G40 K2b T91 T93 A05 A06 A08
e13*2001/116*0249*. 74-176 235/45R18 G81 K2b R69 A09 A12 A14
- incl. MJ 2011 74-176 245/35R18 K1a K1b K2b T88 T89 T92 A19 A58 B02
74-176 245/40R18 G81 K1a K1b K2b Car V18 S02
74-176 255/35R18 K1c K27 K2b
Ford Mondeo Turnier 66-125 225/35R18 K1c K2b K46 T87 0A1 A02 A04
BWY 66-150 215/40R18 K1c K2b T89 A05 A06 A08
e1*98/14*0156*.. 66-166 225/40R18 K1c K2b K46 T88 T89 T91 A09 A12 A14
66-166 235/40R18 K1c K2c K46 A19 A58 B02
Car S01
Ford S-Max 74-176 225/45R18 T95 0A1 A02 A04
WA6 74-176 235/40R18 K2b T93 T95 A05 A06 A08
e13*2001/116*0185*. 74-176 235/45R18 K2b T94 T98 A09 A12 A14
74-176 245/40R18 K1a K2b K46 T93 T97 A19 A58 B02
74-176 255/40R18 K1a K2b K46 V18 S04
Jaguar X-Type 96-170 225/40R18 K1c K2c K41 K42 K45 K46 K56 T88 0A1 A02 A04
CF1 T92 A05 A06 A08
e11*98/14*0176*.. 96-170 245/35R18 K1c K2c K41 K42 K43 K44 K45 K46 A09 A12 A14
K56 L02 T88 T92 A19 B02 Lim
96-170 255/35R18 K2c K42 K44 K46 K56 R03 V18 S01
Jaguar XF 120-202 235/50R18 R37 0A1 A02 A04
CC9 120-283 245/45R18 A05 A06 A08
e11*2001/116*0323*. 120-283 255/40R18 A09 A12 A14
120-283 255/45R18 A19 Lim V18
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 235/50R18 R35 0A1 A02 A04
N*3 152-291 245/45R18 K41 A05 A06 A08
e11*2001/116*0217*.. 152-291 255/45R18 K41 A09 A12 A14
A19 B02 NBF
V18 S05
Land Rover 110-171 235/60R18 K1a K1b K2b 0A1 A02 A04
Freelander 2 110-171 255/55R18 K1c K2b A05 A06 A08
LF A09 A12 A14
e11*2001/116*0300*. A19 S04
Land Rover Range- 110-177 235/55R18 0A1 A02 A04
Rover Evoque 110-177 235/60R18 A05 A06 A08
LV, LV-A A09 A12 A14
e11*2007/46*0223*..; A19 A57 S04
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 K1c K2b K42 T85 T89 0A1 A02 A04
M, M-2D 73-169 225/35R18 K1c K25 K2b K42 T83 T87 A05 A06 A08
e4*2001/116*0076*.., 73-169 225/40R18 K1c K25 K2b K42 A09 A12 A14
e1*2001/116*0427*.. 73-169 245/35R18 K2a K2b K42 K44 R03 A19 A58 B02
Com V18 S01
Volvo C70 100-169 225/40R18 T88 0A1 A02 A04
M 100-169 235/40R18 K46 A05 A06 A08
e4*2001/116*0076 100-169 245/35R18 K42 K46 T88 A09 A12 A14
*08-.. 100-169 255/35R18 K42 K46 K66 R03 A19 B02 Cbo
V18 S01
Volvo S40, V50 73-169 215/40R18 K1c K2b K42 K46 T85 T89 0A1 A02 A04
M 73-169 225/35R18 K1c K25 K2b K42 K46 T87 A05 A06 A08
e4*2001/116*0076*.. 73-169 225/40R18 K1c K25 K2b K42 K45 K46 A09 A12 A14
73-169 245/35R18 K2b K42 K44 K46 R03 A19 B02 Car
Lim V00 V18
S01
Volvo S60, V60 84-224 225/40R18 K1c K2b K4i K6f T92 0A1 A02 A04
F, F-N2D 84-224 235/40R18 K1c K2b K3i K4i K5b K6f T91 T95 A05 A06 A08
e9*2007/46*0023*..; 84-224 245/35R18 K1c K2b K3i K4i K5b K6f T92 A09 A12 A14
e13*2007/46*1157*.. 84-224 245/40R18 K1c K2b K3i K4i K5b K6f A19 A57 Car
84-224 255/35R18 K2c K4i K6f R03 T90 T94 Lim V00 V18
S03
Volvo S80 80-232 225/45R18 T91 T95 0A1 A02 A04
A, A-2D 80-232 235/40R18 K1a K1b K2b K46 T91 T93 A05 A06 A08
e9*2001/116*0057*.., 80-232 245/40R18 K1a K1b K2b K41 K42 K45 K46 A09 A12 A14
e1*2001/116*0504*.. 80-232 255/35R18 K1c K2b K41 K42 K45 K46 T90 T94 A19 V00 V18
80-232 255/40R18 K1c K2b K41 K42 K43 K45 K46 S03
Volvo V40 84 - 187 215/40R18 T85 T89 0A1 A02 A04
M, M-N2E 84 - 187 225/40R18 K1a K1b K6g A05 A06 A08
e4*2001/116* 84 - 187 235/35R18 K1c K2b K6g T86 T90 A09 A12 A14
0076*27-..; 84 - 187 235/40R18 K1c K2b K6g A19 A58 Flh
e13*2007/46*1337*.. 84 - 187 245/35R18 K2b K6h K8e R03 V18 X4V S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

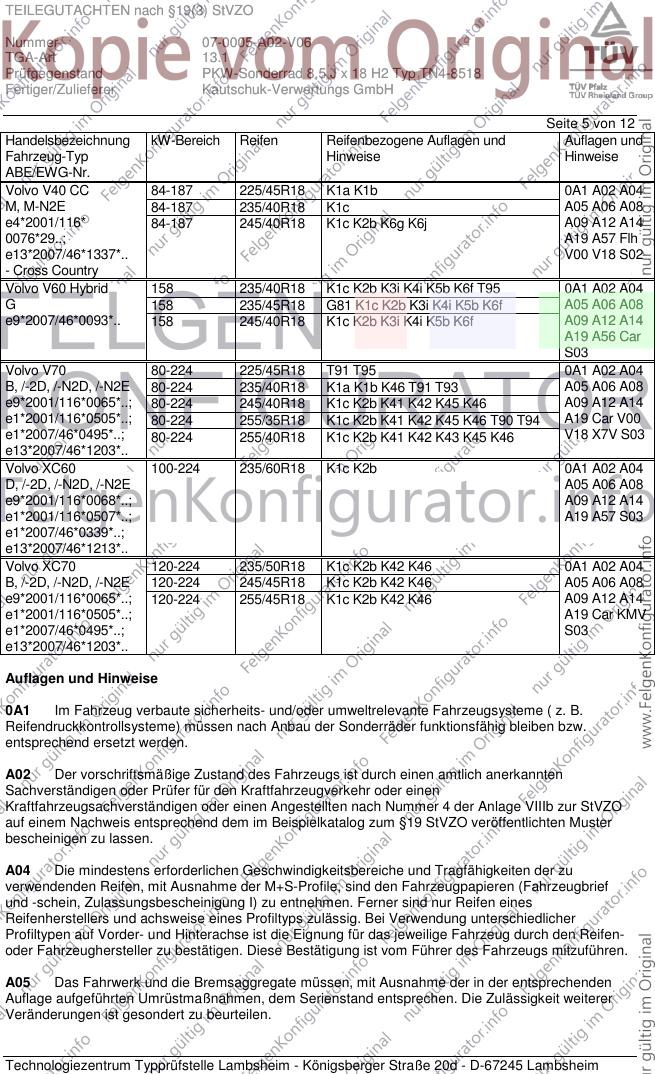

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 225/45R18 K1a K1b 0A1 A02 A04
M, M-N2E 84-187 235/40R18 K1c A05 A06 A08
e4*2001/116* 84-187 245/40R18 K1c K2b K6g K6j A09 A12 A14
0076*29..; A19 A57 Flh
e13*2007/46*1337*.. V00 V18 S02
- Cross Country
Volvo V60 Hybrid 158 235/40R18 K1c K2b K3i K4i K5b K6f T95 0A1 A02 A04
G 158 235/45R18 G81 K1c K2b K3i K4i K5b K6f A05 A06 A08
e9*2007/46*0093*.. 158 245/40R18 K1c K2b K3i K4i K5b K6f A09 A12 A14
A19 A56 Car
S03
Volvo V70 80-224 225/45R18 T91 T95 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 K1a K1b K46 T91 T93 A05 A06 A08
e9*2001/116*0065*..; 80-224 245/40R18 K1c K2b K41 K42 K45 K46 A09 A12 A14
e1*2001/116*0505*..; 80-224 255/35R18 K1c K2b K41 K42 K45 K46 T90 T94 A19 Car V00
e1*2007/46*0495*..; 80-224 255/40R18 K1c K2b K41 K42 K43 K45 K46 V18 X7V S03
e13*2007/46*1203*..
Volvo XC60 100-224 235/60R18 K1c K2b 0A1 A02 A04
D, /-2D, /-N2D, /-N2E A05 A06 A08
e9*2001/116*0068*..; A09 A12 A14
e1*2001/116*0507*..; A19 A57 S03
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 235/50R18 K1c K2b K42 K46 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 245/45R18 K1c K2b K42 K46 A05 A06 A08
e9*2001/116*0065*..; 120-224 255/45R18 K1c K2b K42 K46 A09 A12 A14
e1*2001/116*0505*..; A19 Car KMV
e1*2007/46*0495*..; S03
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

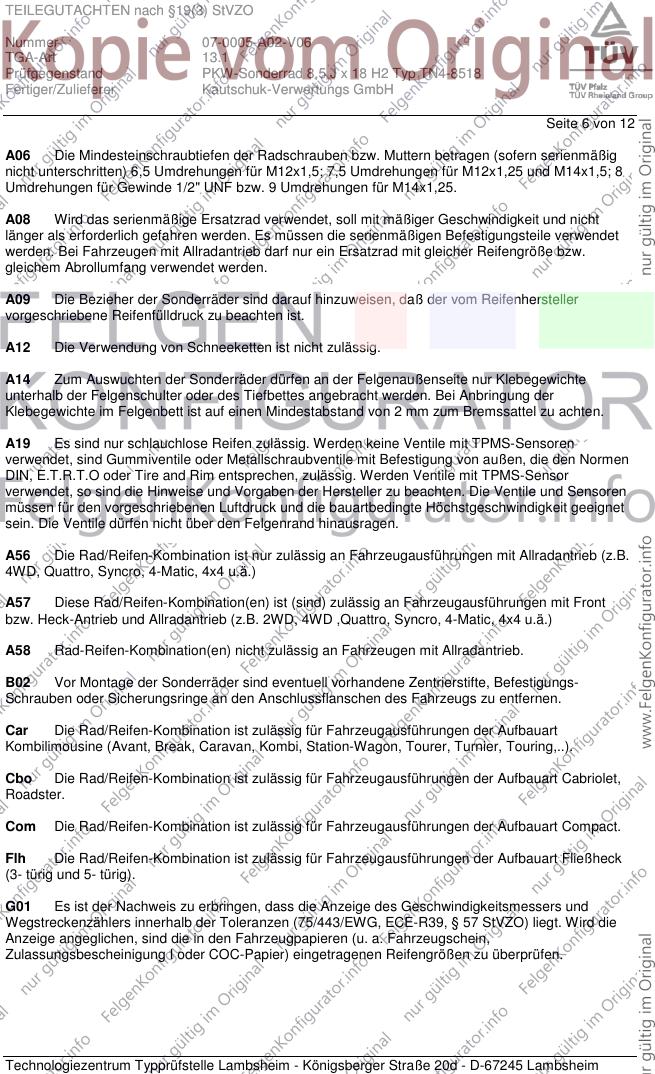

Seite 6 von 12
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

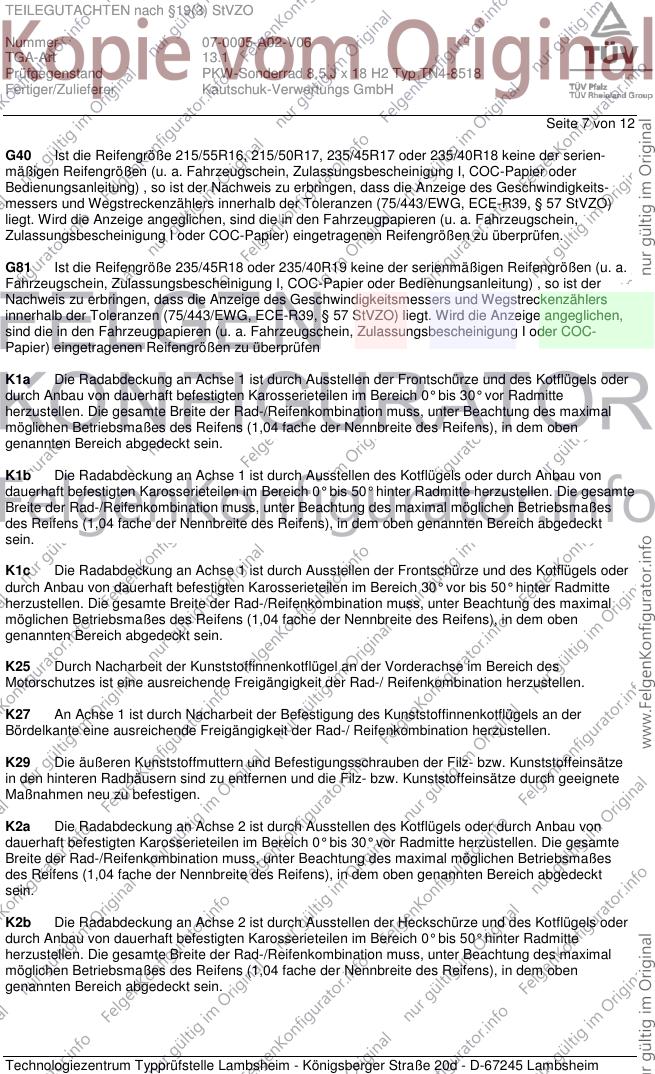

Seite 7 von 12
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

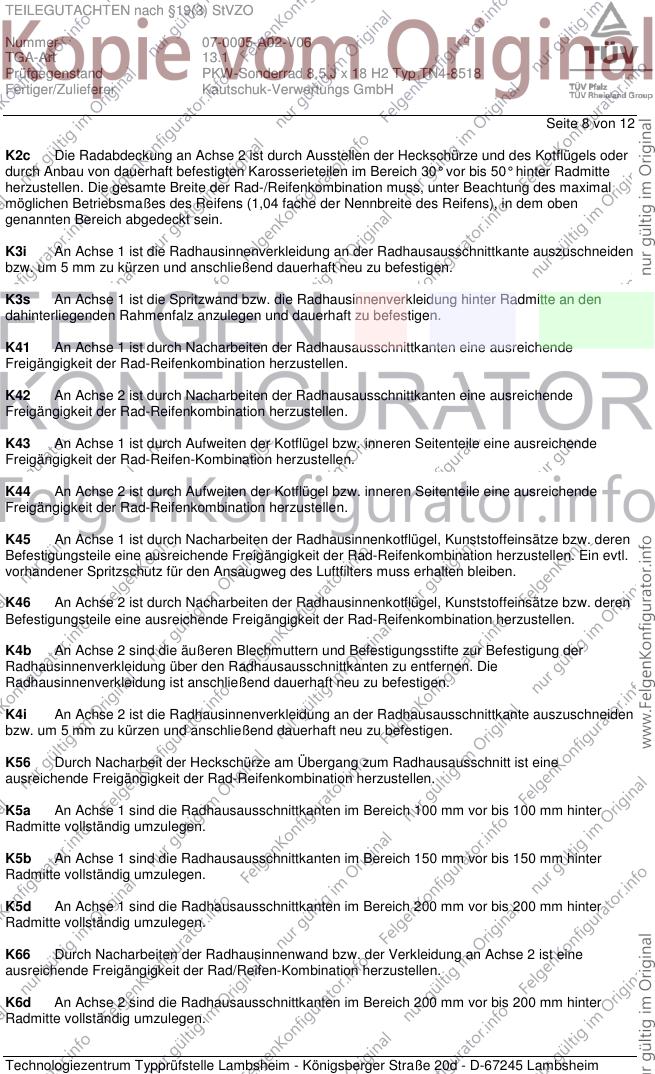

Seite 8 von 12
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

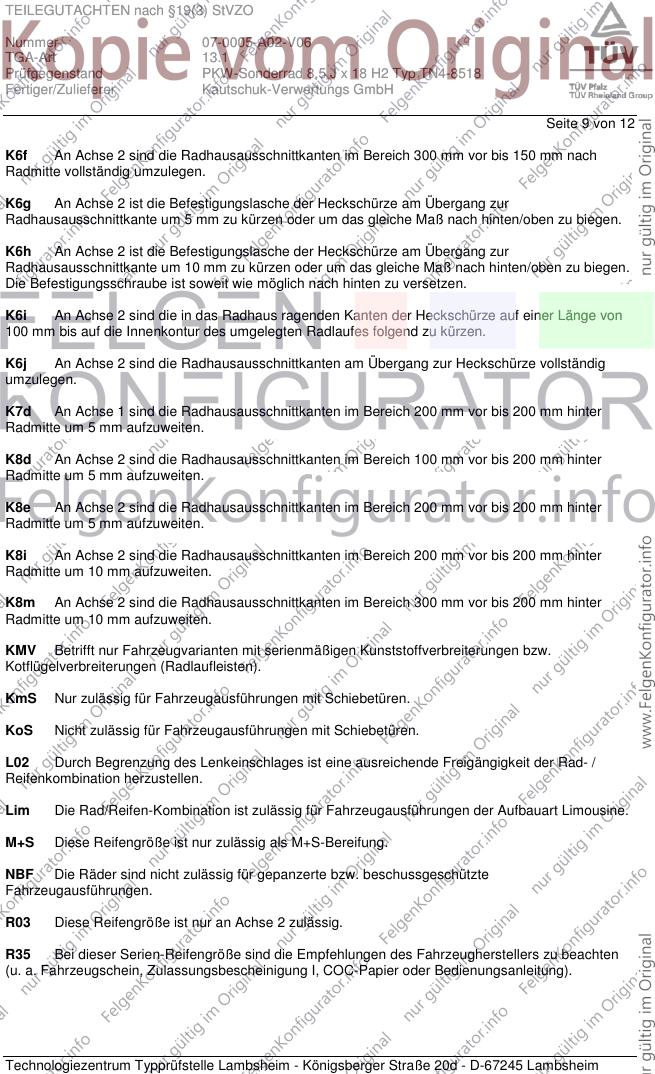

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 12
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

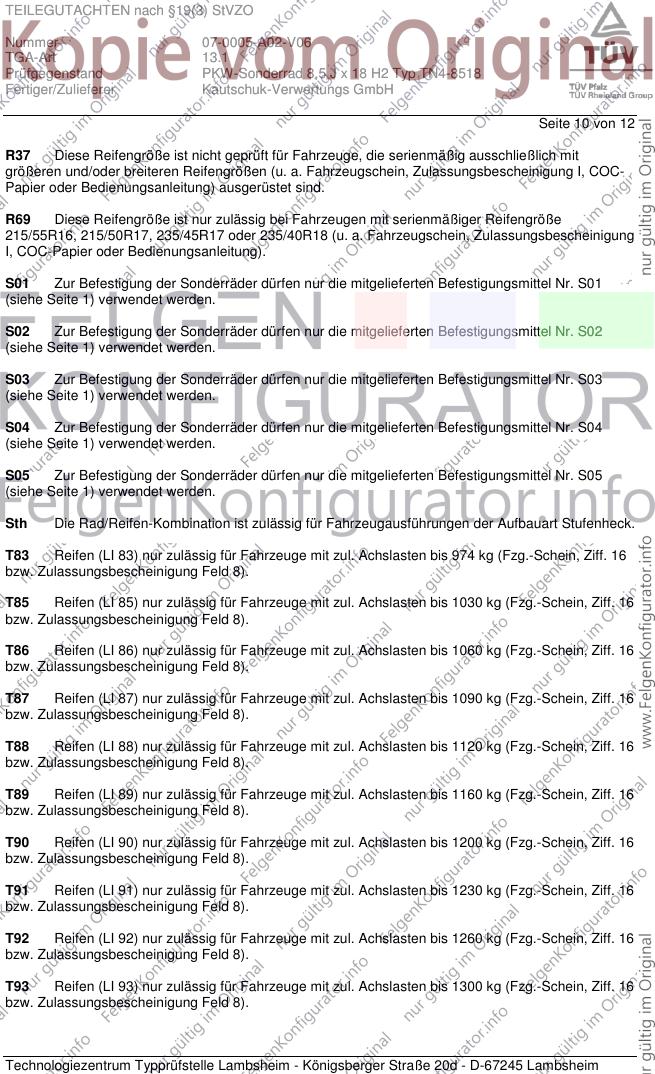

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

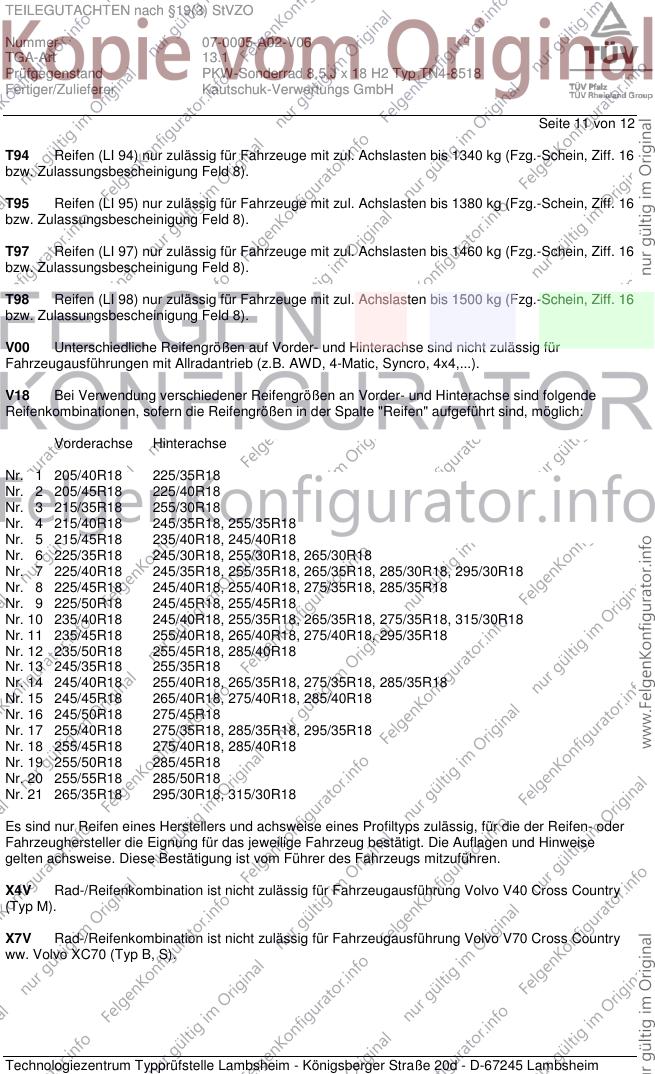

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

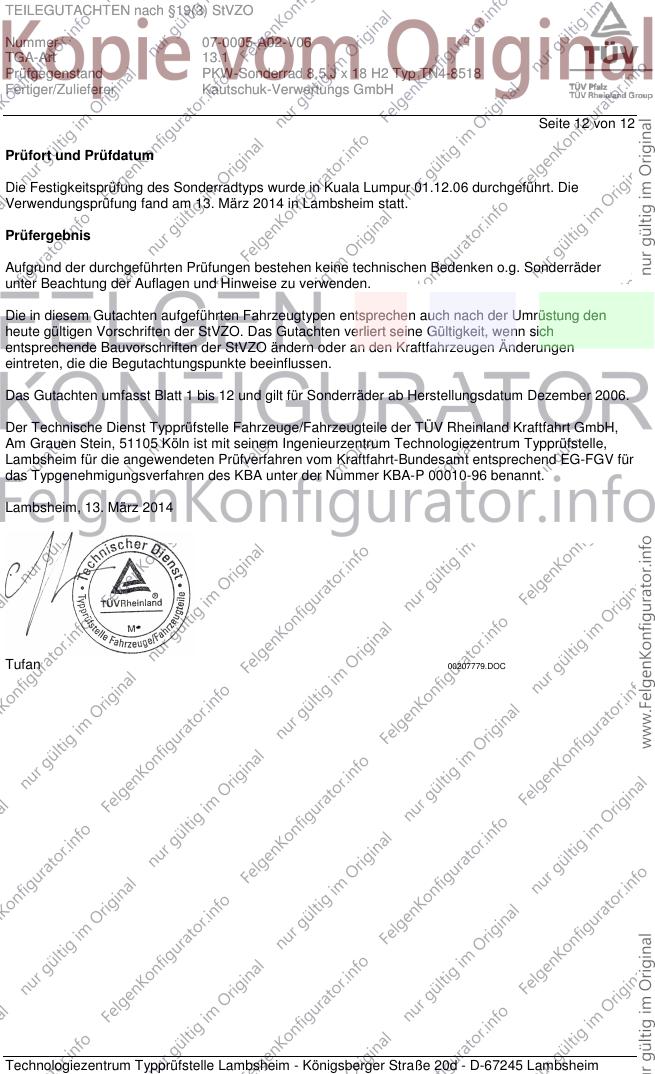

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V06
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.12.06 durchgeführt. Die
Verwendungsprüfung fand am 13. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. März 2014
Tufan 00207779.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
