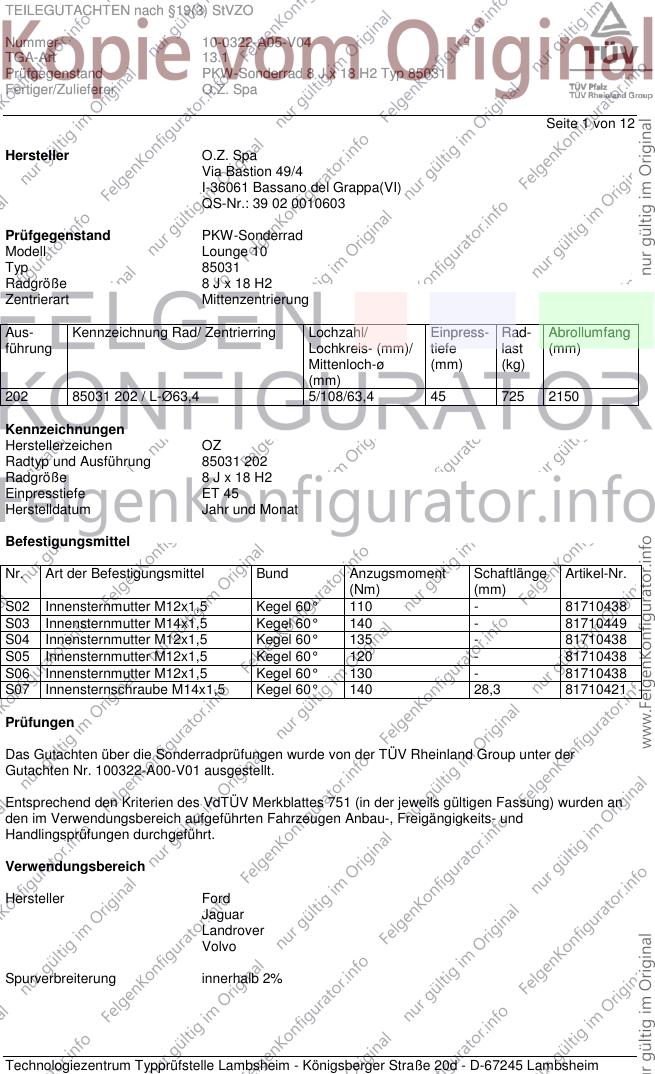

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 12
Hersteller O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Lounge 10
Typ 85031
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
202 85031 202 / L-Ø63,4 5/108/63,4 45 725 2150
Kennzeichnungen
Herstellerzeichen OZ
Radtyp und Ausführung 85031 202
Radgröße 8 J x 18 H2
Einpresstiefe ET 45
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Innensternmutter M12x1,5 Kegel 60° 110 - 81710438
S03 Innensternmutter M14x1,5 Kegel 60° 140 - 81710449
S04 Innensternmutter M12x1,5 Kegel 60° 135 - 81710438
S05 Innensternmutter M12x1,5 Kegel 60° 120 - 81710438
S06 Innensternmutter M12x1,5 Kegel 60° 130 - 81710438
S07 Innensternschraube M14x1,5 Kegel 60° 140 28,3 81710421
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100322-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

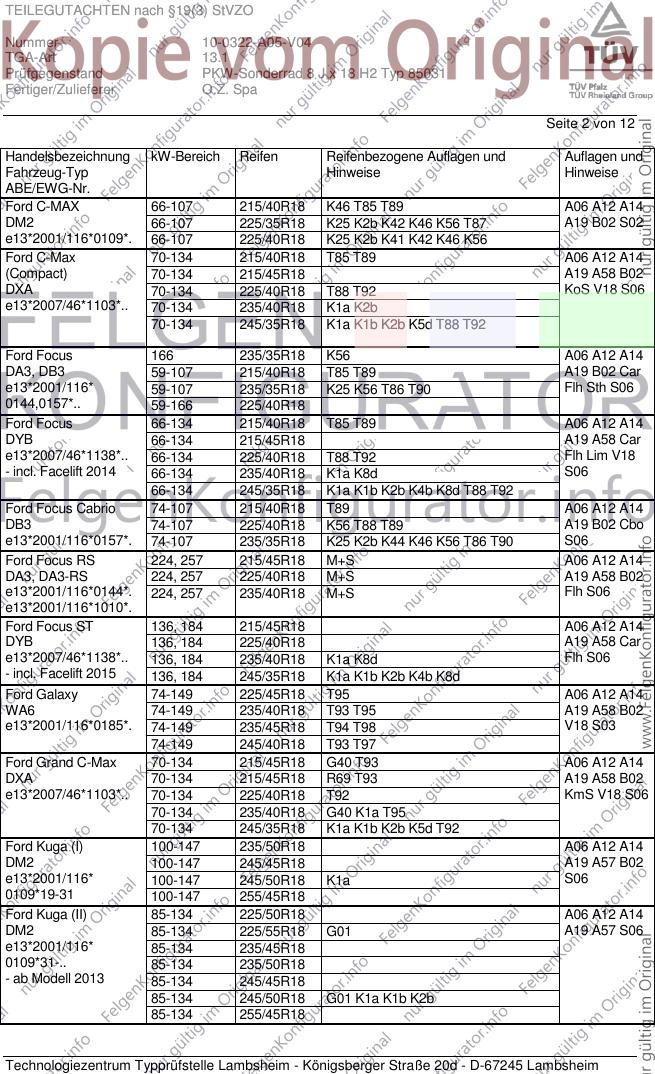

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A06 A12 A14
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A19 B02 S02
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56
Ford C-Max 70-134 215/40R18 T85 T89 A06 A12 A14
(Compact) 70-134 215/45R18 A19 A58 B02
DXA 70-134 225/40R18 T88 T92 KoS V18 S06
e13*2007/46*1103*.. 70-134 235/40R18 K1a K2b
70-134 245/35R18 K1a K1b K2b K5d T88 T92
Ford Focus 166 235/35R18 K56 A06 A12 A14
DA3, DB3 59-107 215/40R18 T85 T89 A19 B02 Car
e13*2001/116* 59-107 235/35R18 K25 K56 T86 T90 Flh Sth S06
0144,0157*.. 59-166 225/40R18
Ford Focus 66-134 215/40R18 T85 T89 A06 A12 A14
DYB 66-134 215/45R18 A19 A58 Car
e13*2007/46*1138*.. 66-134 225/40R18 T88 T92 Flh Lim V18
- incl. Facelift 2014 66-134 235/40R18 K1a K8d S06
66-134 245/35R18 K1a K1b K2b K4b K8d T88 T92
Ford Focus Cabrio 74-107 215/40R18 T89 A06 A12 A14
DB3 74-107 225/40R18 K56 T88 T89 A19 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K25 K2b K44 K46 K56 T86 T90 S06
Ford Focus RS 224, 257 215/45R18 M+S A06 A12 A14
DA3, DA3-RS 224, 257 225/40R18 M+S A19 A58 B02
e13*2001/116*0144*. 224, 257 235/40R18 M+S Flh S06
e13*2001/116*1010*.
Ford Focus ST 136, 184 215/45R18 A06 A12 A14
DYB 136, 184 225/40R18 A19 A58 Car
e13*2007/46*1138*.. 136, 184 235/40R18 K1a K8d Flh S06
- incl. Facelift 2015 136, 184 245/35R18 K1a K1b K2b K4b K8d
Ford Galaxy 74-149 225/45R18 T95 A06 A12 A14
WA6 74-149 235/40R18 T93 T95 A19 A58 B02
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 V18 S03
74-149 245/40R18 T93 T97
Ford Grand C-Max 70-134 215/45R18 G40 T93 A06 A12 A14
DXA 70-134 215/45R18 R69 T93 A19 A58 B02
e13*2007/46*1103*.. 70-134 225/40R18 T92 KmS V18 S06
70-134 235/40R18 G40 K1a T95
70-134 245/35R18 K1a K1b K2b K5d T92
Ford Kuga (I) 100-147 235/50R18 A06 A12 A14
DM2 100-147 245/45R18 A19 A57 B02
e13*2001/116* 100-147 245/50R18 K1a S06
0109*19-31 100-147 255/45R18
Ford Kuga (II) 85-134 225/50R18 A06 A12 A14
DM2 85-134 225/55R18 G01 A19 A57 S06
e13*2001/116* 85-134 235/45R18
0109*31-.. 85-134 235/50R18
- ab Modell 2013 85-134 245/45R18
85-134 245/50R18 G01 K1a K1b K2b
85-134 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 215/40R18 K1a K2b T85 T89 A06 A12 A14
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A19 A58 B02
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 Flh Sth S02
0154,0155*..
Ford Mondeo 74-176 215/40R18 T85 T89 X98 A06 A12 A14
BA7 74-176 215/40R18 G98 T85 T89 A19 A58 B02
e13*2001/116* 74-176 215/45R18 G40 T89 Flh Lim V18
0249*00-25 74-176 215/45R18 R69 T89 S06
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 G98 T88 T89 T91
74-176 235/40R18 G40
74-176 235/40R18 R69
74-176 235/45R18 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 K2b T88 T89 X98
74-176 245/35R18 G98 K2b T88 T89
74-176 245/40R18 G81 K2b
Ford Mondeo 85-177 215/45R18 T89 T93 A06 A12 A14
BA7 85-177 225/45R18 T91 A19 A58 Flh
e13*2001/116* 85-177 235/45R18 Lim V18 S04
0249*26-.. 85-177 245/40R18 K2b K6g
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 74-176 215/45R18 G40 T89 T93 A06 A12 A14
BA7 74-176 215/45R18 R69 T89 T93 A19 A58 B02
e13*2001/116* 74-176 225/40R18 T88 T92 X98 Car V18 S06
0249*00-25 74-176 225/40R18 G98 T88 T92
- incl. Facelift 2010 74-176 235/40R18 G40 T91 T93
74-176 235/40R18 R69 T91 T93
74-176 235/45R18 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 K2b T88 T92 X98
74-176 245/35R18 G98 K2b T88 T92
74-176 245/40R18 G81 K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 G98 T89
Ford Mondeo Turnier 85-177 215/45R18 T89 T93 A06 A12 A14
BA7 85-177 225/45R18 T91 A19 A58 Car
e13*2001/116* 85-177 235/45R18 V18 S04
0249*26-.. 85-177 245/40R18 K2b K6g
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-125 225/35R18 K1a T87 A06 A12 A14
BWY 66-150 215/40R18 T89 A19 A58 B02
e1*98/14*0156*.. 66-166 225/40R18 K1a T88 T91 Car S02
Ford S-Max 74-176 225/45R18 T95 A06 A12 A14
WA6 74-176 235/40R18 T93 T95 A19 A58 B02
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 V18 S03
74-176 245/40R18 T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

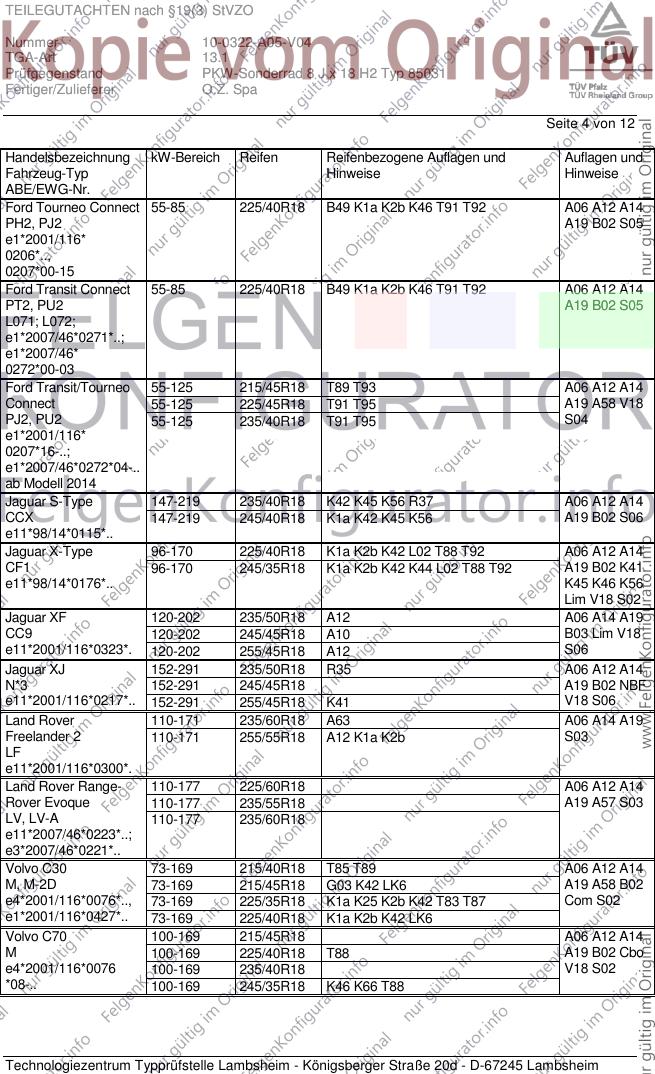

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A06 A12 A14
PH2, PJ2 A19 B02 S05
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A06 A12 A14
PT2, PU2 A19 B02 S05
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T89 T93 A06 A12 A14
Connect 55-125 225/45R18 T91 T95 A19 A58 V18
PJ2, PU2 55-125 235/40R18 T91 T95 S04
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A06 A12 A14
CCX 147-219 245/40R18 K1a K42 K45 K56 A19 B02 S06
e11*98/14*0115*..
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A06 A12 A14
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A19 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S02
Jaguar XF 120-202 235/50R18 A12 A06 A14 A19
CC9 120-202 245/45R18 A10 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 A12 S06
Jaguar XJ 152-291 235/50R18 R35 A06 A12 A14
N*3 152-291 245/45R18 A19 B02 NBF
e11*2001/116*0217*.. 152-291 255/45R18 K41 V18 S06
Land Rover 110-171 235/60R18 A63 A06 A14 A19
Freelander 2 110-171 255/55R18 A12 K1a K2b S03
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 225/60R18 A06 A12 A14
Rover Evoque 110-177 235/55R18 A19 A57 S03
LV, LV-A 110-177 235/60R18
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 T85 T89 A06 A12 A14
M, M-2D 73-169 215/45R18 G03 K42 LK6 A19 A58 B02
e4*2001/116*0076*.., 73-169 225/35R18 K1a K25 K2b K42 T83 T87 Com S02
e1*2001/116*0427*.. 73-169 225/40R18 K1a K2b K42 LK6
Volvo C70 100-169 215/45R18 A06 A12 A14
M 100-169 225/40R18 T88 A19 B02 Cbo
e4*2001/116*0076 100-169 235/40R18 V18 S02
*08-.. 100-169 245/35R18 K46 K66 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

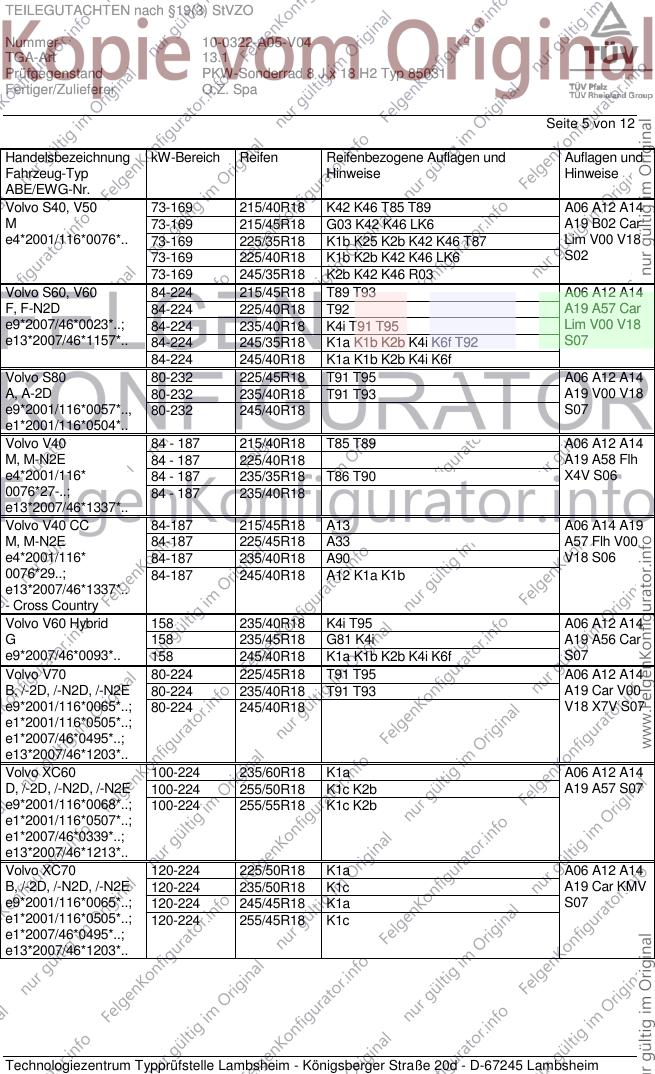

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A06 A12 A14
M 73-169 215/45R18 G03 K42 K46 LK6 A19 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 Lim V00 V18
73-169 225/40R18 K1b K2b K42 K46 LK6 S02
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-224 215/45R18 T89 T93 A06 A12 A14
F, F-N2D 84-224 225/40R18 T92 A19 A57 Car
e9*2007/46*0023*..; 84-224 235/40R18 K4i T91 T95 Lim V00 V18
e13*2007/46*1157*.. 84-224 245/35R18 K1a K1b K2b K4i K6f T92 S07
84-224 245/40R18 K1a K1b K2b K4i K6f
Volvo S80 80-232 225/45R18 T91 T95 A06 A12 A14
A, A-2D 80-232 235/40R18 T91 T93 A19 V00 V18
e9*2001/116*0057*.., 80-232 245/40R18 S07
e1*2001/116*0504*..
Volvo V40 84 - 187 215/40R18 T85 T89 A06 A12 A14
M, M-N2E 84 - 187 225/40R18 A19 A58 Flh
e4*2001/116* 84 - 187 235/35R18 T86 T90 X4V S06
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A06 A14 A19
M, M-N2E 84-187 225/45R18 A33 A57 Flh V00
e4*2001/116* 84-187 235/40R18 A90 V18 S06
0076*29..; 84-187 245/40R18 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 158 235/40R18 K4i T95 A06 A12 A14
G 158 235/45R18 G81 K4i A19 A56 Car
e9*2007/46*0093*.. 158 245/40R18 K1a K1b K2b K4i K6f S07
Volvo V70 80-224 225/45R18 T91 T95 A06 A12 A14
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 A19 Car V00
e9*2001/116*0065*..; 80-224 245/40R18 V18 X7V S07
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-224 235/60R18 K1a A06 A12 A14
D, /-2D, /-N2D, /-N2E 100-224 255/50R18 K1c K2b A19 A57 S07
e9*2001/116*0068*..; 100-224 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/50R18 K1a A06 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A19 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1a S07
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

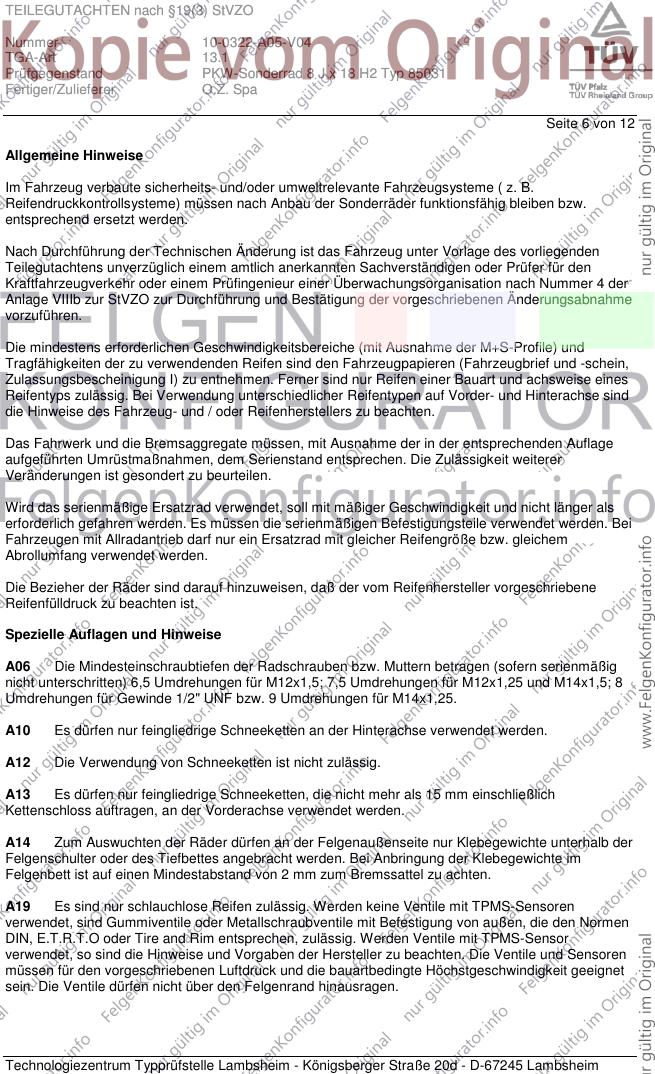

Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

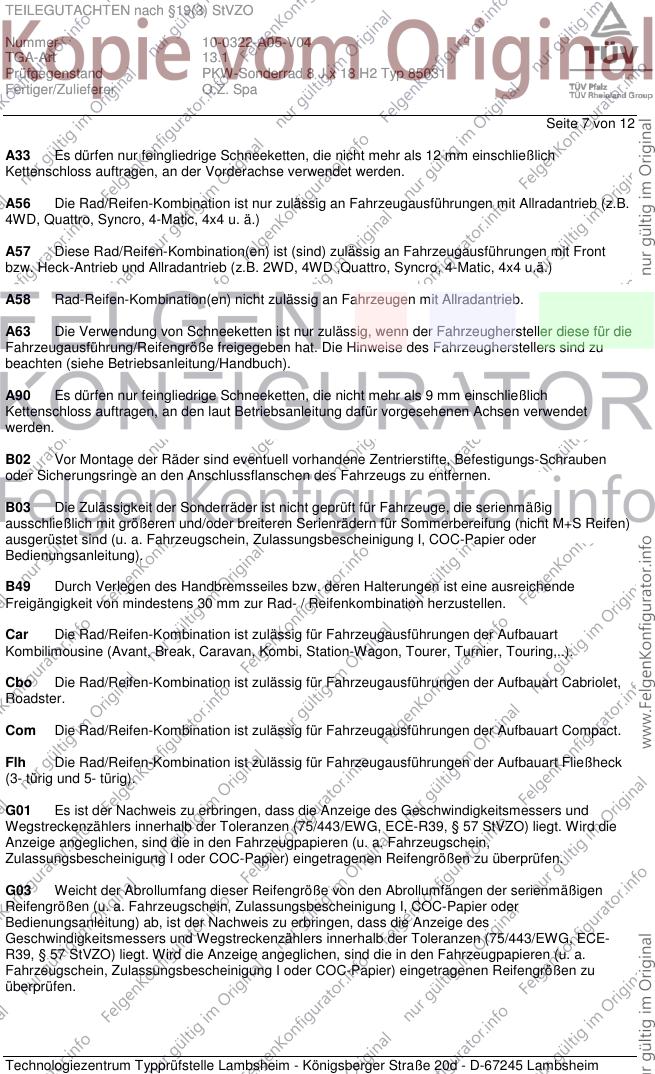

Seite 7 von 12
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

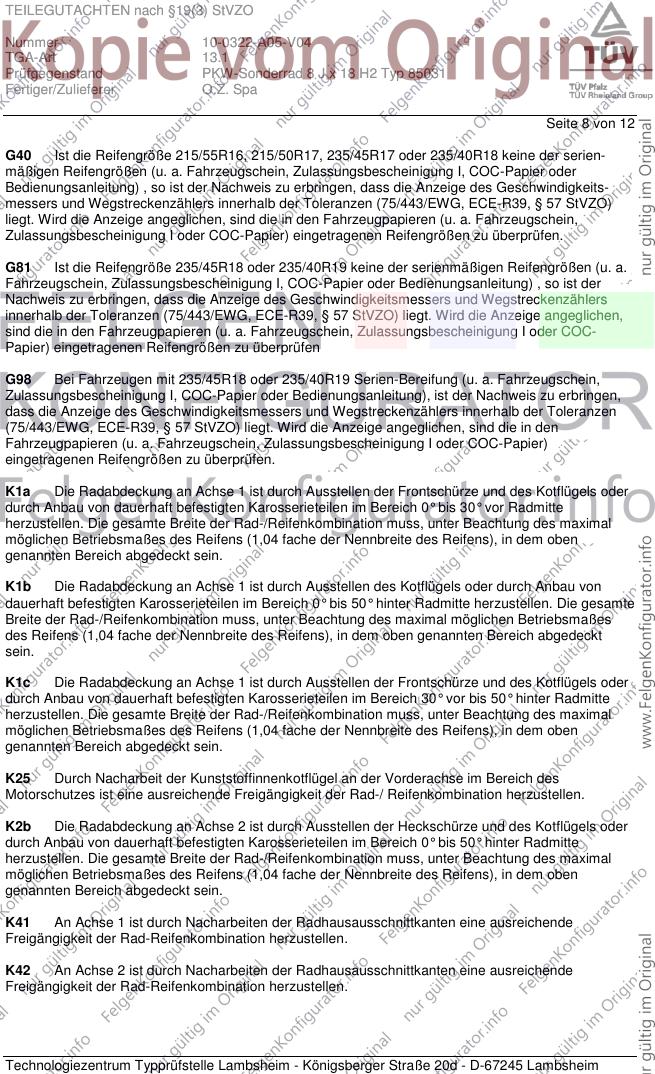

Seite 8 von 12
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

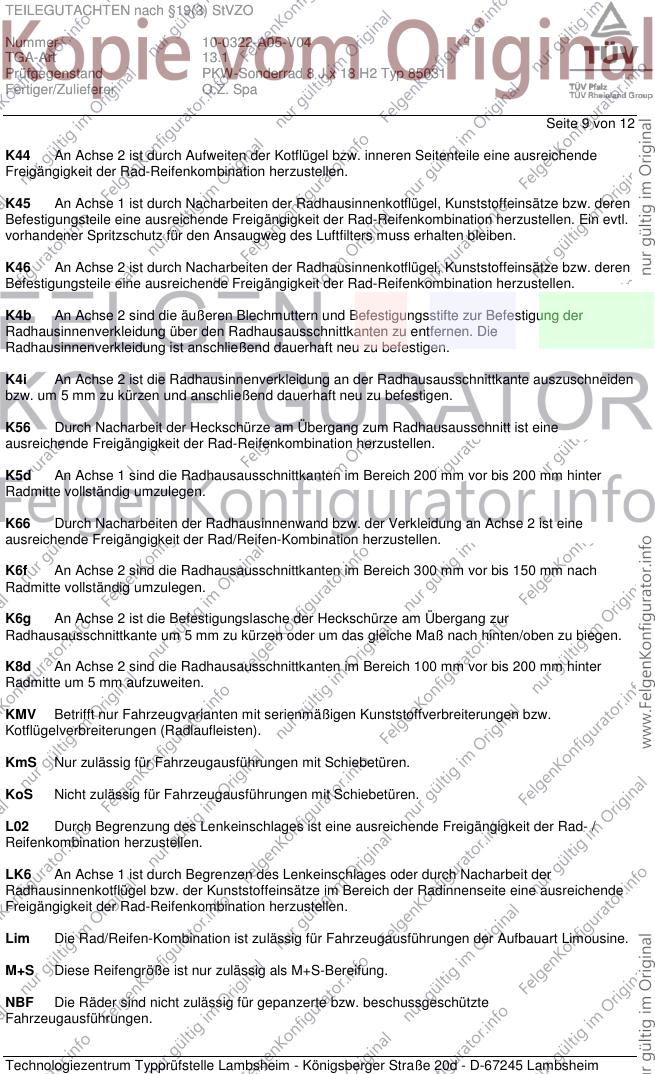

Seite 9 von 12
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa

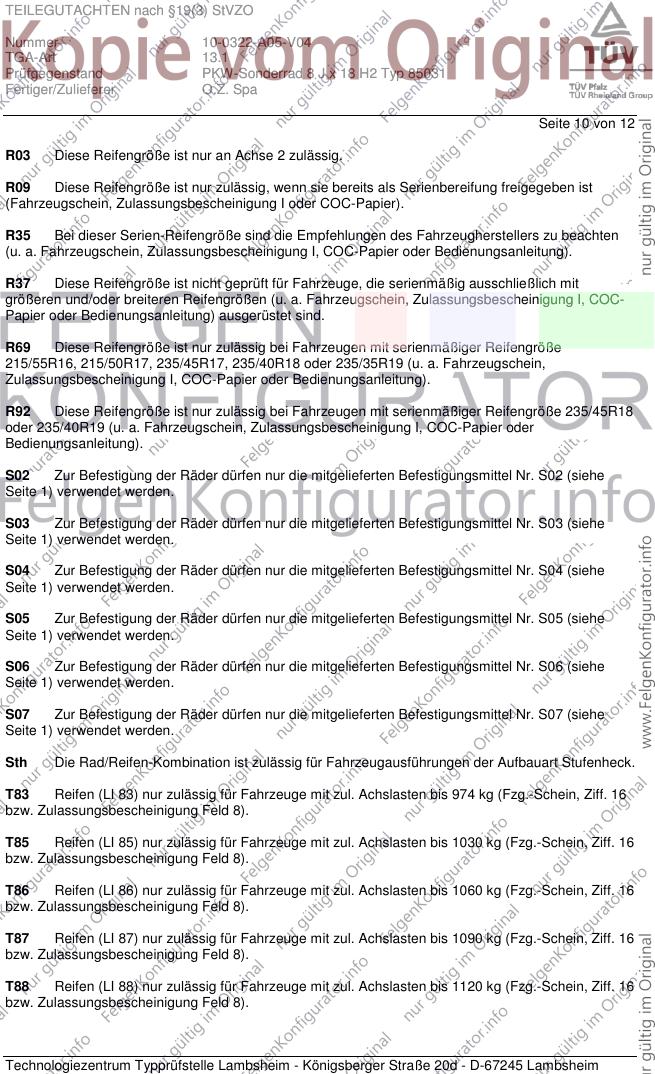

Seite 10 von 12
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa
Seite 11 von 12
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0322-A05-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 85031
Fertiger/Zulieferer O.Z. Spa
Seite 12 von 12
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. ab Januar 2010 durchgeführt. Die Verwendungsprüfung fand am 15. April 2015 in Lambsheim
statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. April 2015
Pohl 00227378.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
