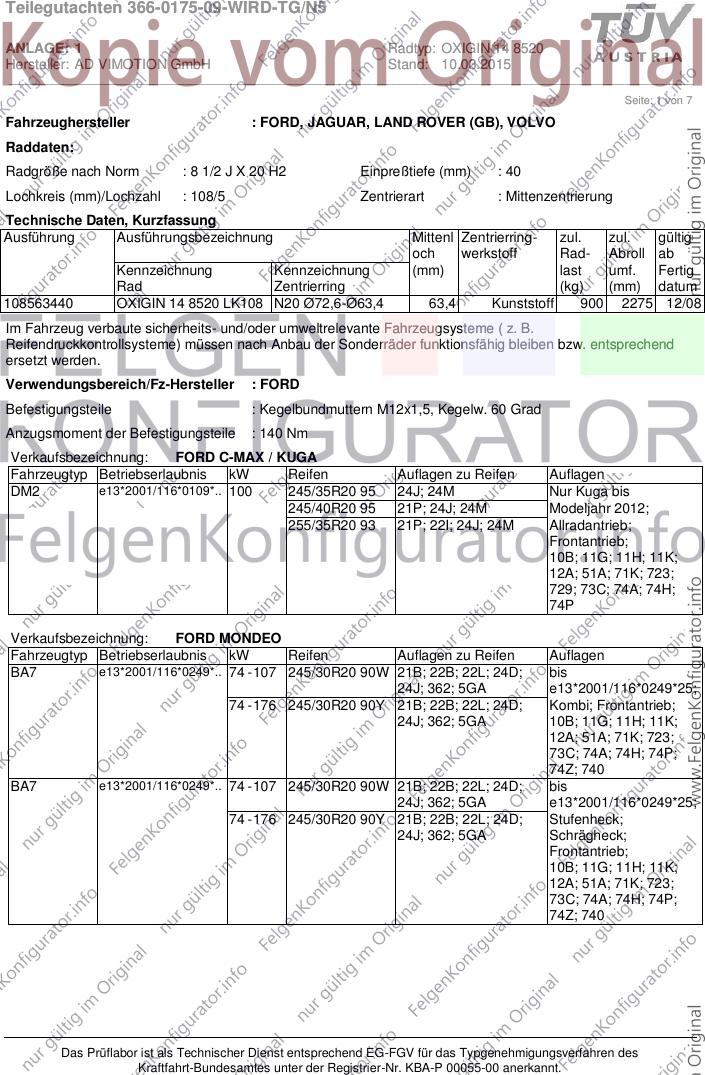

Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller : FORD, JAGUAR, LAND ROVER (GB), VOLVO
Raddaten:
Radgröße nach Norm : 8 1/2 J X 20 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108563440 OXIGIN 14 8520 LK108 N20 Ø72,6-Ø63,4 63,4 Kunststoff 900 2275 12/08
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 245/35R20 95 24J; 24M Nur Kuga bis
245/40R20 95 21P; 24J; 24M Modeljahr 2012;
255/35R20 93 21P; 22I; 24J; 24M Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 107 245/30R20 90W 21B; 22B; 22L; 24D; bis
24J; 362; 5GA e13*2001/116*0249*25;
74 - 176 245/30R20 90Y 21B; 22B; 22L; 24D; Kombi; Frontantrieb;
24J; 362; 5GA 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
74Z; 740
BA7 e13*2001/116*0249*.. 74 - 107 245/30R20 90W 21B; 22B; 22L; 24D; bis
24J; 362; 5GA e13*2001/116*0249*25;
74 - 176 245/30R20 90Y 21B; 22B; 22L; 24D; Stufenheck;
24J; 362; 5GA Schrägheck;
Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
74Z; 740
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

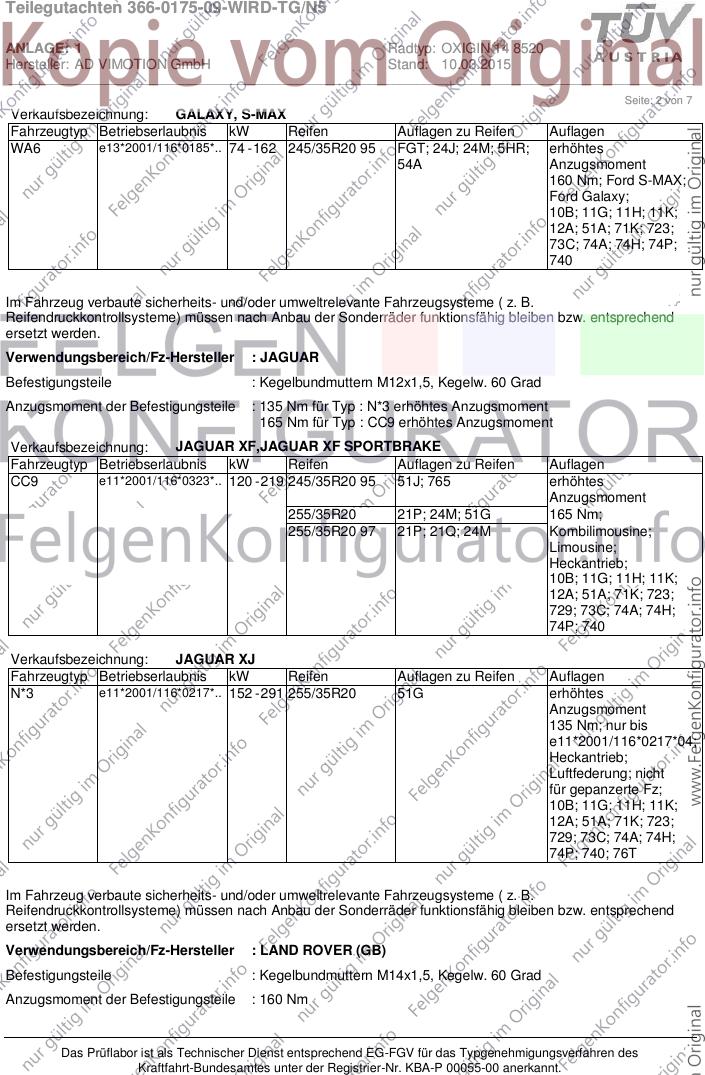

Seite: 2 von 7
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 162 245/35R20 95 FGT; 24J; 24M; 5HR; erhöhtes
54A Anzugsmoment
160 Nm; Ford S-MAX;
Ford Galaxy;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 135 Nm für Typ : N*3 erhöhtes Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 219 245/35R20 95 51J; 765 erhöhtes
Anzugsmoment
255/35R20 21P; 24M; 51G 165 Nm;
255/35R20 97 21P; 21Q; 24M Kombilimousine;
Limousine;
Heckantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 255/35R20 51G erhöhtes
Anzugsmoment
135 Nm; nur bis
e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 76T
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 160 Nm
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 3 von 7
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 171 255/45R20 101 24J; 24M erhöhtes
Anzugsmoment
265/45R20 104 24C; 24M 160 Nm; Allradantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : A; D; B
Zubehör : Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : A; B; D
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 107 225/30R20 85W 21P; 22B; 24J; 24M; erhöhtes
5EG; 56G Anzugsmoment
120 Nm; VOLVO C30
(Coupe); Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 107 225/30R20 85W 21P; 22B; 24J; 24M; erhöhtes
5EG; 56G Anzugsmoment
120 Nm; VOLVO C30
(Coupe); Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 245/30R20 90W 22B; 24J; 24M; 5GA Allradantrieb;
255/30R20 92W 21P; 22B; 24J; 24M; Frontantrieb;
5GM 10B; 11G; 11H; 11K;
80 - 210 255/30R20 92Y 21P; 22B; 24J; 24M; 12A; 51A; 71K; 723;
5GM 73C; 74D; 74H; 74P
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 4 von 7
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 120 255/30R20 92 21B; 22B; 22L; 24J; VOLVO V70;
24M; 362 Frontantrieb;
80 - 147 245/30R20 90W 21P; 22B; 22M; 24J; 10B; 11G; 11H; 11K;
24M; 5GA 12A; 51A; 71K; 723;
80 - 175 255/30R20 92W 21B; 22B; 22L; 24J; 729; 73C; 74D; 74H;
24M; 362 74P
B e9*2001/116*0065*.. 120 - 224 245/35R20 95 22I; 24J VOLVO XC70;
245/40R20 95 21P; 22I; 24J Allradantrieb;
255/35R20 97 22I; 24J; 24M 10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74D; 74H;
74P
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 255/45R20 101 22I; 24J; 248 Allradantrieb;
265/45R20 104 22I; 24C; 244 Frontantrieb;
10B; 11G; 11H; 11K;
12A; 51A; 71K; 723;
729; 73C; 74D; 74H;
74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
11K) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________

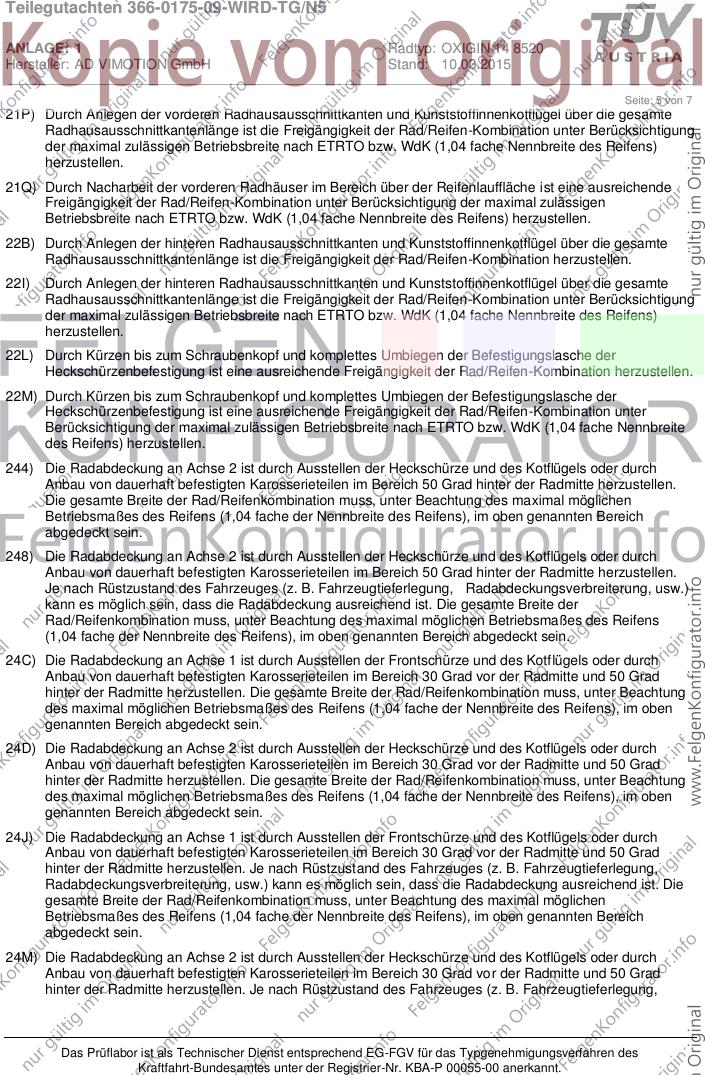

Seite: 5 von 7
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21Q) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 6 von 7
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0175-09-WIRD-TG/N5
ANLAGE: 1 Radtyp: OXIGIN 14 8520
Hersteller: AD VIMOTION GmbH Stand: 10.03.2015
__________________________________________________________________________________________________________________
Seite: 7 von 7
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
74Z) Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bzw. mindestens
die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile bei der Befestigung mit
Radschrauben bzw. -muttern erreicht werden.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 20-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
