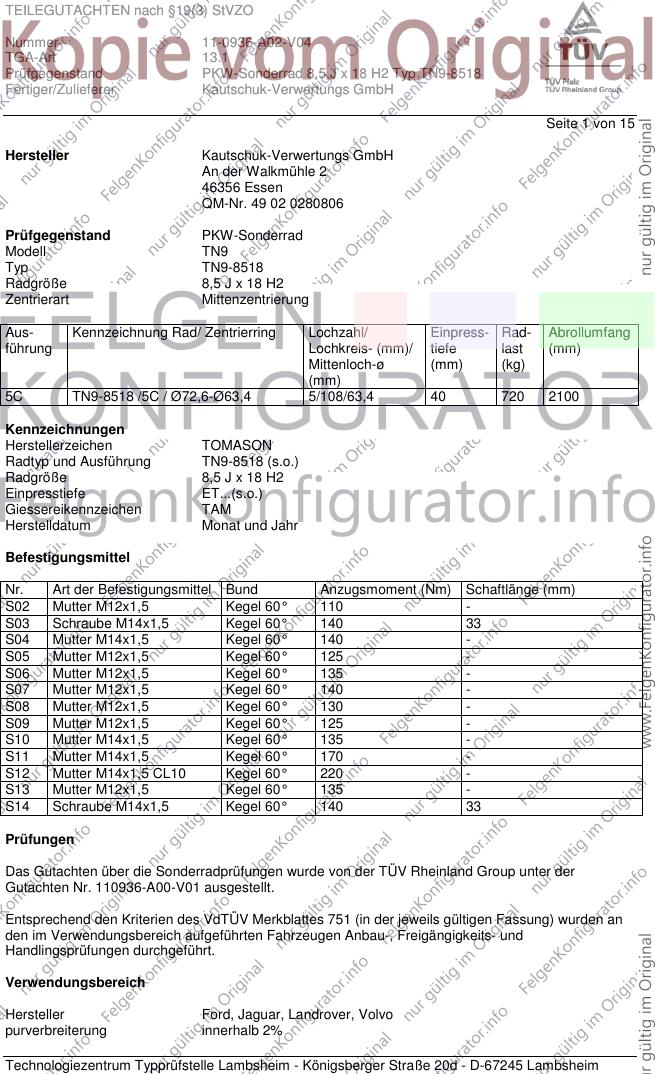

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 15
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN9
Typ TN9-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN9-8518 /5C / Ø72,6-Ø63,4 5/108/63,4 40 720 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN9-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M12x1,5 Kegel 60° 135 -
S07 Mutter M12x1,5 Kegel 60° 140 -
S08 Mutter M12x1,5 Kegel 60° 130 -
S09 Mutter M12x1,5 Kegel 60° 125 -
S10 Mutter M14x1,5 Kegel 60° 135 -
S11 Mutter M14x1,5 Kegel 60° 170 -
S12 Mutter M14x1,5 CL10 Kegel 60° 220 -
S13 Mutter M12x1,5 Kegel 60° 135 -
S14 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 110936-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
purverbreiterung innerhalb 2%

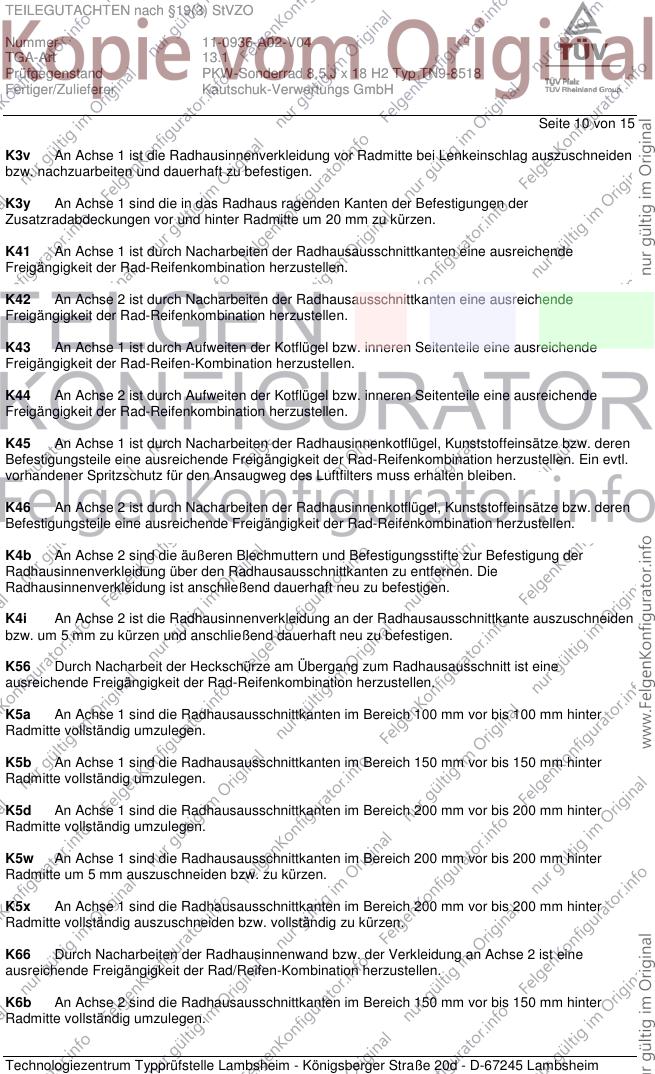

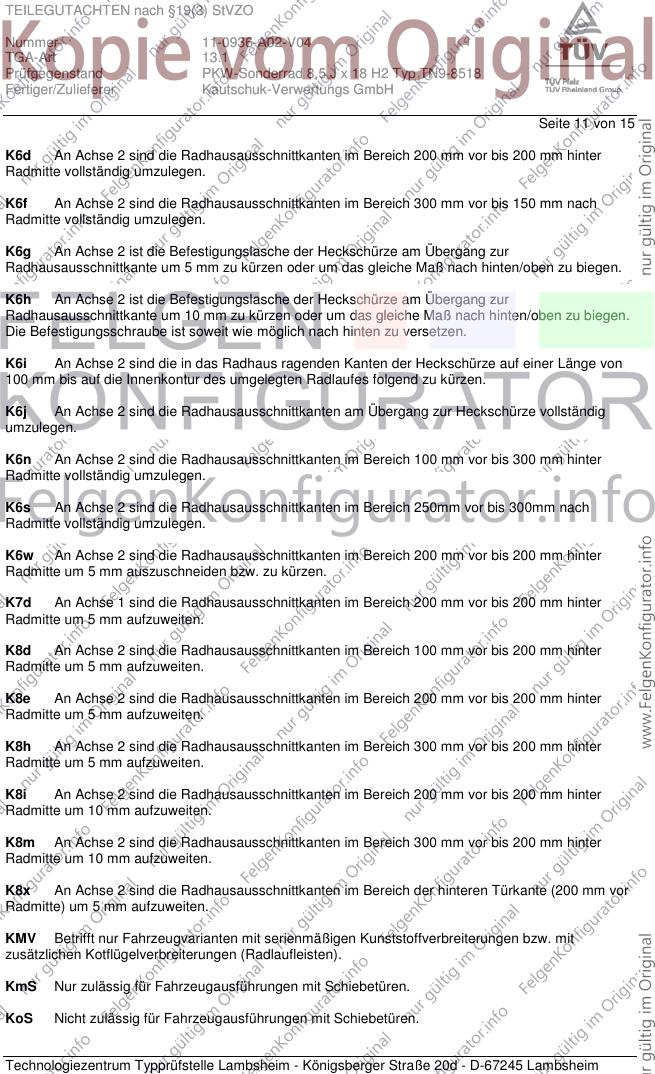

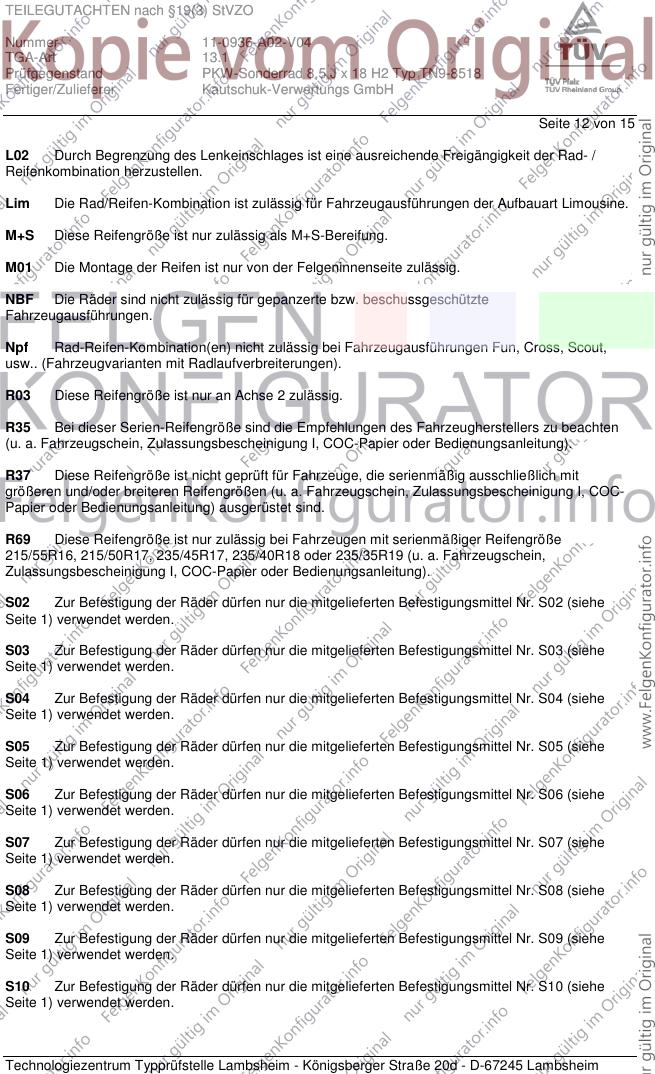

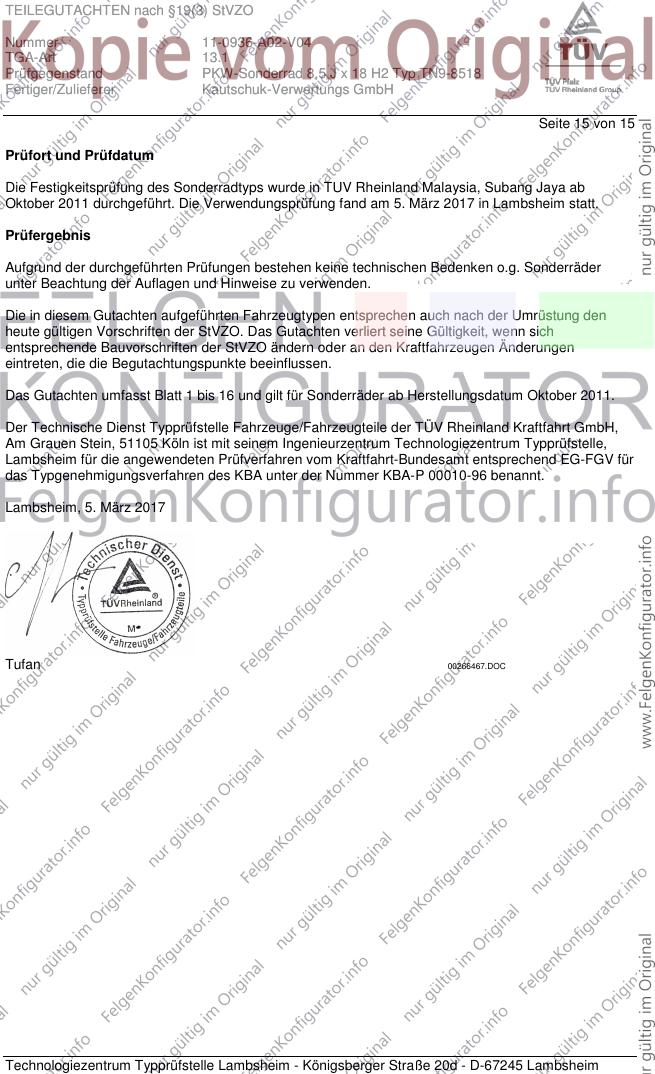

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

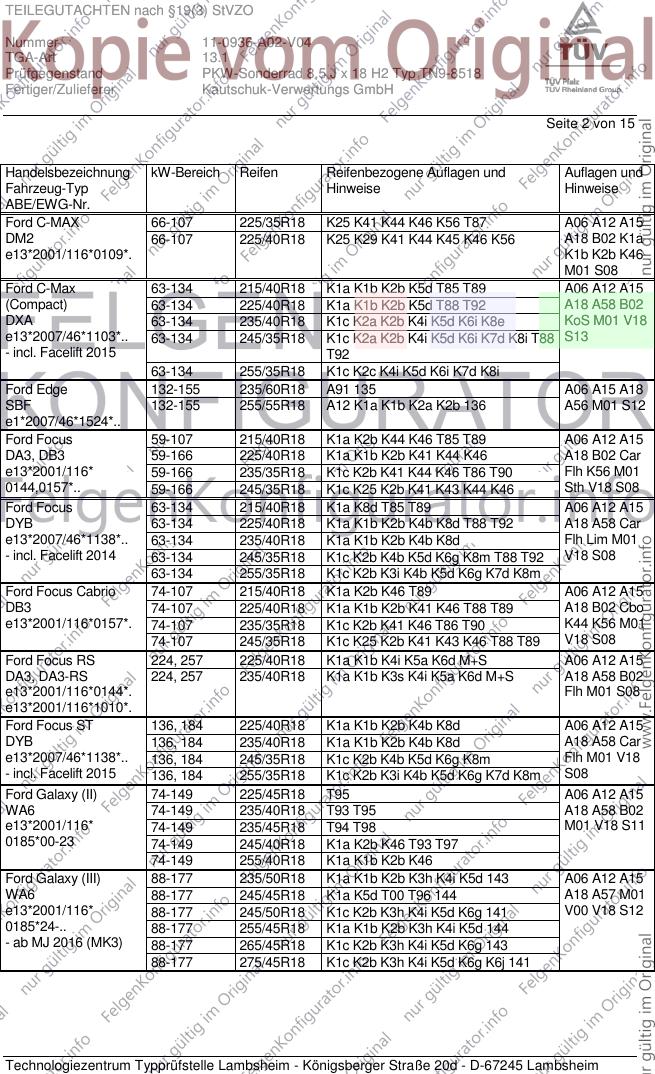

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R18 K25 K41 K44 K46 K56 T87 A06 A12 A15
DM2 66-107 225/40R18 K25 K29 K41 K44 K45 K46 K56 A18 B02 K1a
e13*2001/116*0109*. K1b K2b K46
M01 S08
Ford C-Max 63-134 215/40R18 K1a K1b K2b K5d T85 T89 A06 A12 A15
(Compact) 63-134 225/40R18 K1a K1b K2b K5d T88 T92 A18 A58 B02
DXA 63-134 235/40R18 K1c K2a K2b K4i K5d K6i K8e KoS M01 V18
e13*2007/46*1103*.. 63-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T88 S13
- incl. Facelift 2015 T92
63-134 255/35R18 K1c K2c K4i K5d K6i K7d K8i
Ford Edge 132-155 235/60R18 A91 135 A06 A15 A18
SBF 132-155 255/55R18 A12 K1a K1b K2a K2b 136 A56 M01 S12
e1*2007/46*1524*..
Ford Focus 59-107 215/40R18 K1a K2b K44 K46 T85 T89 A06 A12 A15
DA3, DB3 59-166 225/40R18 K1a K1b K2b K41 K44 K46 A18 B02 Car
e13*2001/116* 59-166 235/35R18 K1c K2b K41 K44 K46 T86 T90 Flh K56 M01
0144,0157*.. 59-166 245/35R18 K1c K25 K2b K41 K43 K44 K46 Sth V18 S08
Ford Focus 63-134 215/40R18 K1a K8d T85 T89 A06 A12 A15
DYB 63-134 225/40R18 K1a K1b K2b K4b K8d T88 T92 A18 A58 Car
e13*2007/46*1138*.. 63-134 235/40R18 K1a K1b K2b K4b K8d Flh Lim M01
- incl. Facelift 2014 63-134 245/35R18 K1c K2b K4b K5d K6g K8m T88 T92 V18 S08
63-134 255/35R18 K1c K2b K3i K4b K5d K6g K7d K8m
Ford Focus Cabrio 74-107 215/40R18 K1a K2b K46 T89 A06 A12 A15
DB3 74-107 225/40R18 K1a K1b K2b K41 K46 T88 T89 A18 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1c K2b K41 K46 T86 T90 K44 K56 M01
74-107 245/35R18 K1c K25 K2b K41 K43 K46 T88 T89 V18 S08
Ford Focus RS 224, 257 225/40R18 K1a K1b K4i K5a K6d M+S A06 A12 A15
DA3, DA3-RS 224, 257 235/40R18 K1a K1b K3s K4i K5a K6d M+S A18 A58 B02
e13*2001/116*0144*. Flh M01 S08
e13*2001/116*1010*.
Ford Focus ST 136, 184 225/40R18 K1a K1b K2b K4b K8d A06 A12 A15
DYB 136, 184 235/40R18 K1a K1b K2b K4b K8d A18 A58 Car
e13*2007/46*1138*.. 136, 184 245/35R18 K1c K2b K4b K5d K6g K8m Flh M01 V18
- incl. Facelift 2015 136, 184 255/35R18 K1c K2b K3i K4b K5d K6g K7d K8m S08
Ford Galaxy (II) 74-149 225/45R18 T95 A06 A12 A15
WA6 74-149 235/40R18 T93 T95 A18 A58 B02
e13*2001/116* 74-149 235/45R18 T94 T98 M01 V18 S11
0185*00-23 74-149 245/40R18 K1a K2b K46 T93 T97
74-149 255/40R18 K1a K1b K2b K46
Ford Galaxy (III) 88-177 235/50R18 K1a K1b K2b K3h K4i K5d 143 A06 A12 A15
WA6 88-177 245/45R18 K1a K5d T00 T96 144 A18 A57 M01
e13*2001/116* 88-177 245/50R18 K1c K2b K3h K4i K5d K6g 141 V00 V18 S12
0185*24-.. 88-177 255/45R18 K1a K1b K2b K3h K4i K5d 144
- ab MJ 2016 (MK3) 88-177 265/45R18 K1c K2b K3h K4i K5d K6g 143
88-177 275/45R18 K1c K2b K3h K4i K5d K6g K6j 141
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

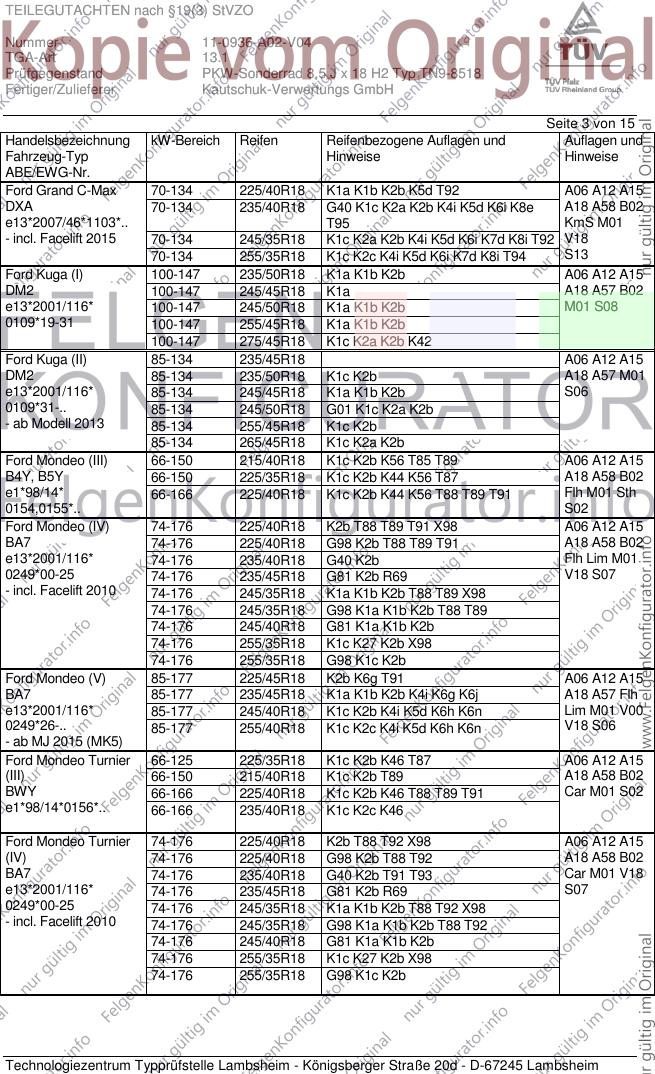

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 70-134 225/40R18 K1a K1b K2b K5d T92 A06 A12 A15
DXA 70-134 235/40R18 G40 K1c K2a K2b K4i K5d K6i K8e A18 A58 B02
e13*2007/46*1103*.. T95 KmS M01
- incl. Facelift 2015 70-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T92 V18
70-134 255/35R18 K1c K2c K4i K5d K6i K7d K8i T94 S13
Ford Kuga (I) 100-147 235/50R18 K1a K1b K2b A06 A12 A15
DM2 100-147 245/45R18 K1a A18 A57 B02
e13*2001/116* 100-147 245/50R18 K1a K1b K2b M01 S08
0109*19-31 100-147 255/45R18 K1a K1b K2b
100-147 275/45R18 K1c K2a K2b K42
Ford Kuga (II) 85-134 235/45R18 A06 A12 A15
DM2 85-134 235/50R18 K1c K2b A18 A57 M01
e13*2001/116* 85-134 245/45R18 K1a K1b K2b S06
0109*31-.. 85-134 245/50R18 G01 K1c K2a K2b
- ab Modell 2013 85-134 255/45R18 K1c K2b
85-134 265/45R18 K1c K2a K2b
Ford Mondeo (III) 66-150 215/40R18 K1c K2b K56 T85 T89 A06 A12 A15
B4Y, B5Y 66-150 225/35R18 K1c K2b K44 K56 T87 A18 A58 B02
e1*98/14* 66-166 225/40R18 K1c K2b K44 K56 T88 T89 T91 Flh M01 Sth
0154,0155*.. S02
Ford Mondeo (IV) 74-176 225/40R18 K2b T88 T89 T91 X98 A06 A12 A15
BA7 74-176 225/40R18 G98 K2b T88 T89 T91 A18 A58 B02
e13*2001/116* 74-176 235/40R18 G40 K2b Flh Lim M01
0249*00-25 74-176 235/45R18 G81 K2b R69 V18 S07
- incl. Facelift 2010 74-176 245/35R18 K1a K1b K2b T88 T89 X98
74-176 245/35R18 G98 K1a K1b K2b T88 T89
74-176 245/40R18 G81 K1a K1b K2b
74-176 255/35R18 K1c K27 K2b X98
74-176 255/35R18 G98 K1c K2b
Ford Mondeo (V) 85-177 225/45R18 K2b K6g T91 A06 A12 A15
BA7 85-177 235/45R18 K1a K1b K2b K4i K6g K6j A18 A57 Flh
e13*2001/116* 85-177 245/40R18 K1c K2b K4i K5d K6h K6n Lim M01 V00
0249*26-.. 85-177 255/40R18 K1c K2c K4i K5d K6h K6n V18 S06
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-125 225/35R18 K1c K2b K46 T87 A06 A12 A15
(III) 66-150 215/40R18 K1c K2b T89 A18 A58 B02
BWY 66-166 225/40R18 K1c K2b K46 T88 T89 T91 Car M01 S02
e1*98/14*0156*.. 66-166 235/40R18 K1c K2c K46
Ford Mondeo Turnier 74-176 225/40R18 K2b T88 T92 X98 A06 A12 A15
(IV) 74-176 225/40R18 G98 K2b T88 T92 A18 A58 B02
BA7 74-176 235/40R18 G40 K2b T91 T93 Car M01 V18
e13*2001/116* 74-176 235/45R18 G81 K2b R69 S07
0249*00-25 74-176 245/35R18 K1a K1b K2b T88 T92 X98
- incl. Facelift 2010 74-176 245/35R18 G98 K1a K1b K2b T88 T92
74-176 245/40R18 G81 K1a K1b K2b
74-176 255/35R18 K1c K27 K2b X98
74-176 255/35R18 G98 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 15

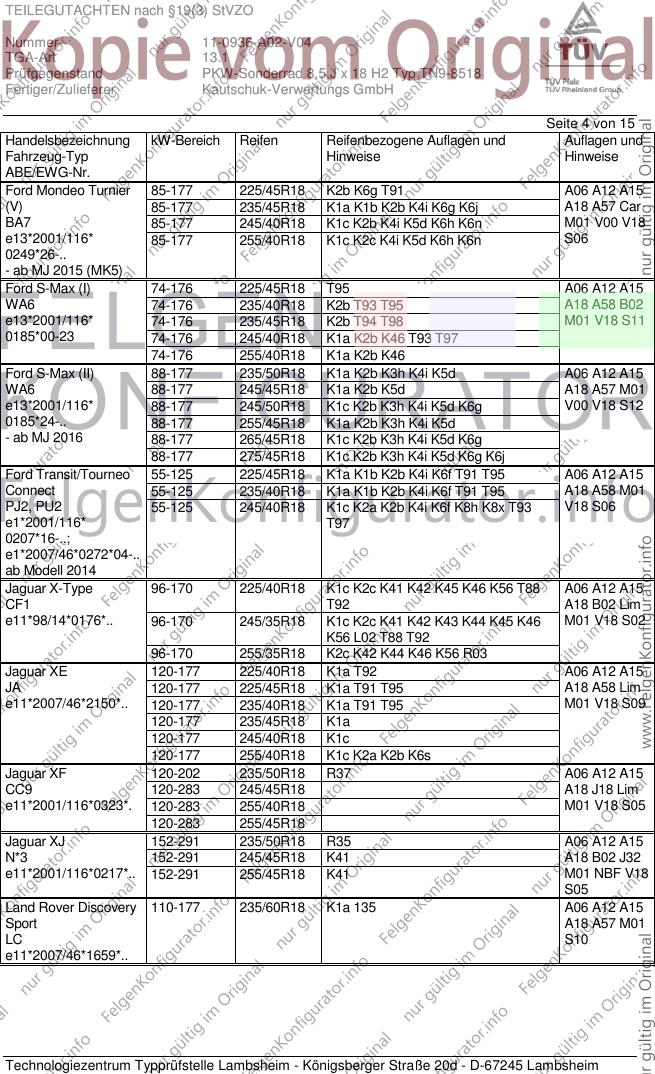

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 85-177 225/45R18 K2b K6g T91 A06 A12 A15
(V) 85-177 235/45R18 K1a K1b K2b K4i K6g K6j A18 A57 Car
BA7 85-177 245/40R18 K1c K2b K4i K5d K6h K6n M01 V00 V18
e13*2001/116* 85-177 255/40R18 K1c K2c K4i K5d K6h K6n S06
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/45R18 T95 A06 A12 A15
WA6 74-176 235/40R18 K2b T93 T95 A18 A58 B02
e13*2001/116* 74-176 235/45R18 K2b T94 T98 M01 V18 S11
0185*00-23 74-176 245/40R18 K1a K2b K46 T93 T97
74-176 255/40R18 K1a K2b K46
Ford S-Max (II) 88-177 235/50R18 K1a K2b K3h K4i K5d A06 A12 A15
WA6 88-177 245/45R18 K1a K2b K5d A18 A57 M01
e13*2001/116* 88-177 245/50R18 K1c K2b K3h K4i K5d K6g V00 V18 S12
0185*24-.. 88-177 255/45R18 K1a K2b K3h K4i K5d
- ab MJ 2016 88-177 265/45R18 K1c K2b K3h K4i K5d K6g
88-177 275/45R18 K1c K2b K3h K4i K5d K6g K6j
Ford Transit/Tourneo 55-125 225/45R18 K1a K1b K2b K4i K6f T91 T95 A06 A12 A15
Connect 55-125 235/40R18 K1a K1b K2b K4i K6f T91 T95 A18 A58 M01
PJ2, PU2 55-125 245/40R18 K1c K2a K2b K4i K6f K8h K8x T93 V18 S06
e1*2001/116* T97
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar X-Type 96-170 225/40R18 K1c K2c K41 K42 K45 K46 K56 T88 A06 A12 A15
CF1 T92 A18 B02 Lim
e11*98/14*0176*.. 96-170 245/35R18 K1c K2c K41 K42 K43 K44 K45 K46 M01 V18 S02
K56 L02 T88 T92
96-170 255/35R18 K2c K42 K44 K46 K56 R03
Jaguar XE 120-177 225/40R18 K1a T92 A06 A12 A15
JA 120-177 225/45R18 K1a T91 T95 A18 A58 Lim
e11*2007/46*2150*.. 120-177 235/40R18 K1a T91 T95 M01 V18 S09
120-177 235/45R18 K1a
120-177 245/40R18 K1c
120-177 255/40R18 K1c K2a K2b K6s
Jaguar XF 120-202 235/50R18 R37 A06 A12 A15
CC9 120-283 245/45R18 A18 J18 Lim
e11*2001/116*0323*. 120-283 255/40R18 M01 V18 S05
120-283 255/45R18
Jaguar XJ 152-291 235/50R18 R35 A06 A12 A15
N*3 152-291 245/45R18 K41 A18 B02 J32
e11*2001/116*0217*.. 152-291 255/45R18 K41 M01 NBF V18
S05
Land Rover Discovery 110-177 235/60R18 K1a 135 A06 A12 A15
Sport A18 A57 M01
LC S10
e11*2007/46*1659*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 15

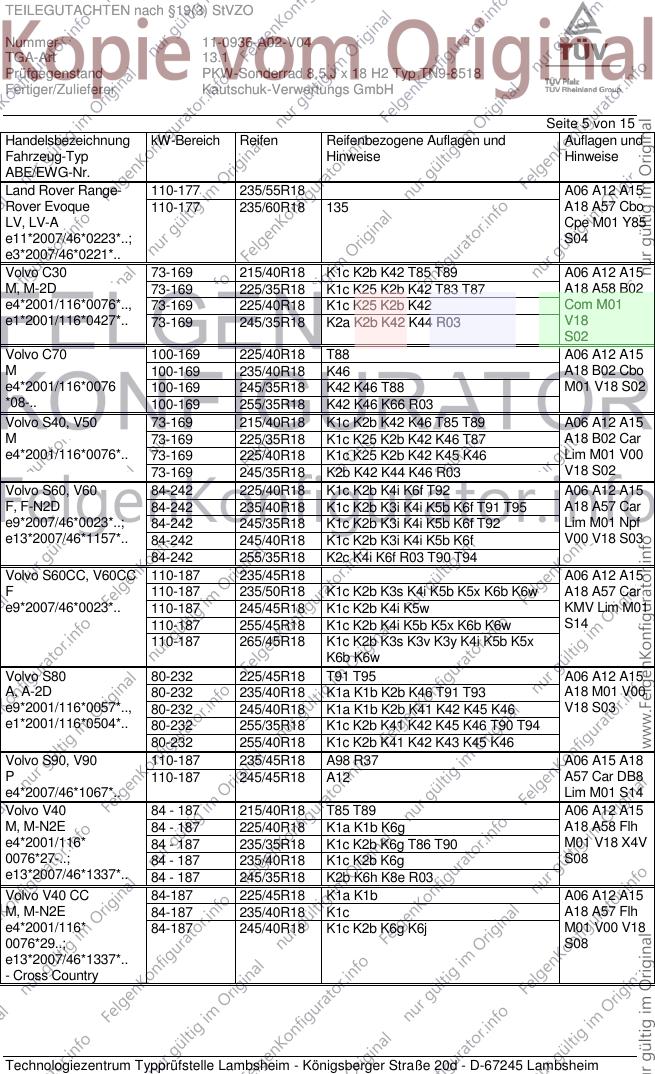

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range- 110-177 235/55R18 A06 A12 A15
Rover Evoque 110-177 235/60R18 135 A18 A57 Cbo
LV, LV-A Cpe M01 Y85
e11*2007/46*0223*..; S04
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 K1c K2b K42 T85 T89 A06 A12 A15
M, M-2D 73-169 225/35R18 K1c K25 K2b K42 T83 T87 A18 A58 B02
e4*2001/116*0076*.., 73-169 225/40R18 K1c K25 K2b K42 Com M01
e1*2001/116*0427*.. 73-169 245/35R18 K2a K2b K42 K44 R03 V18
S02
Volvo C70 100-169 225/40R18 T88 A06 A12 A15
M 100-169 235/40R18 K46 A18 B02 Cbo
e4*2001/116*0076 100-169 245/35R18 K42 K46 T88 M01 V18 S02
*08-.. 100-169 255/35R18 K42 K46 K66 R03
Volvo S40, V50 73-169 215/40R18 K1c K2b K42 K46 T85 T89 A06 A12 A15
M 73-169 225/35R18 K1c K25 K2b K42 K46 T87 A18 B02 Car
e4*2001/116*0076*.. 73-169 225/40R18 K1c K25 K2b K42 K45 K46 Lim M01 V00
73-169 245/35R18 K2b K42 K44 K46 R03 V18 S02
Volvo S60, V60 84-242 225/40R18 K1c K2b K4i K6f T92 A06 A12 A15
F, F-N2D 84-242 235/40R18 K1c K2b K3i K4i K5b K6f T91 T95 A18 A57 Car
e9*2007/46*0023*..; 84-242 245/35R18 K1c K2b K3i K4i K5b K6f T92 Lim M01 Npf
e13*2007/46*1157*.. 84-242 245/40R18 K1c K2b K3i K4i K5b K6f V00 V18 S03
84-242 255/35R18 K2c K4i K6f R03 T90 T94
Volvo S60CC, V60CC 110-187 235/45R18 A06 A12 A15
F 110-187 235/50R18 K1c K2b K3s K4i K5b K5x K6b K6w A18 A57 Car
e9*2007/46*0023*.. 110-187 245/45R18 K1c K2b K4i K5w KMV Lim M01
110-187 255/45R18 K1c K2b K4i K5b K5x K6b K6w S14
110-187 265/45R18 K1c K2b K3s K3v K3y K4i K5b K5x
K6b K6w
Volvo S80 80-232 225/45R18 T91 T95 A06 A12 A15
A, A-2D 80-232 235/40R18 K1a K1b K2b K46 T91 T93 A18 M01 V00
e9*2001/116*0057*.., 80-232 245/40R18 K1a K1b K2b K41 K42 K45 K46 V18 S03
e1*2001/116*0504*.. 80-232 255/35R18 K1c K2b K41 K42 K45 K46 T90 T94
80-232 255/40R18 K1c K2b K41 K42 K43 K45 K46
Volvo S90, V90 110-187 235/45R18 A98 R37 A06 A15 A18
P 110-187 245/45R18 A12 A57 Car DB8
e4*2007/46*1067*.. Lim M01 S14
Volvo V40 84 - 187 215/40R18 T85 T89 A06 A12 A15
M, M-N2E 84 - 187 225/40R18 K1a K1b K6g A18 A58 Flh
e4*2001/116* 84 - 187 235/35R18 K1c K2b K6g T86 T90 M01 V18 X4V
0076*27-..; 84 - 187 235/40R18 K1c K2b K6g S08
e13*2007/46*1337*.. 84 - 187 245/35R18 K2b K6h K8e R03
Volvo V40 CC 84-187 225/45R18 K1a K1b A06 A12 A15
M, M-N2E 84-187 235/40R18 K1c A18 A57 Flh
e4*2001/116* 84-187 245/40R18 K1c K2b K6g K6j M01 V00 V18
0076*29..; S08
e13*2007/46*1337*..
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 15

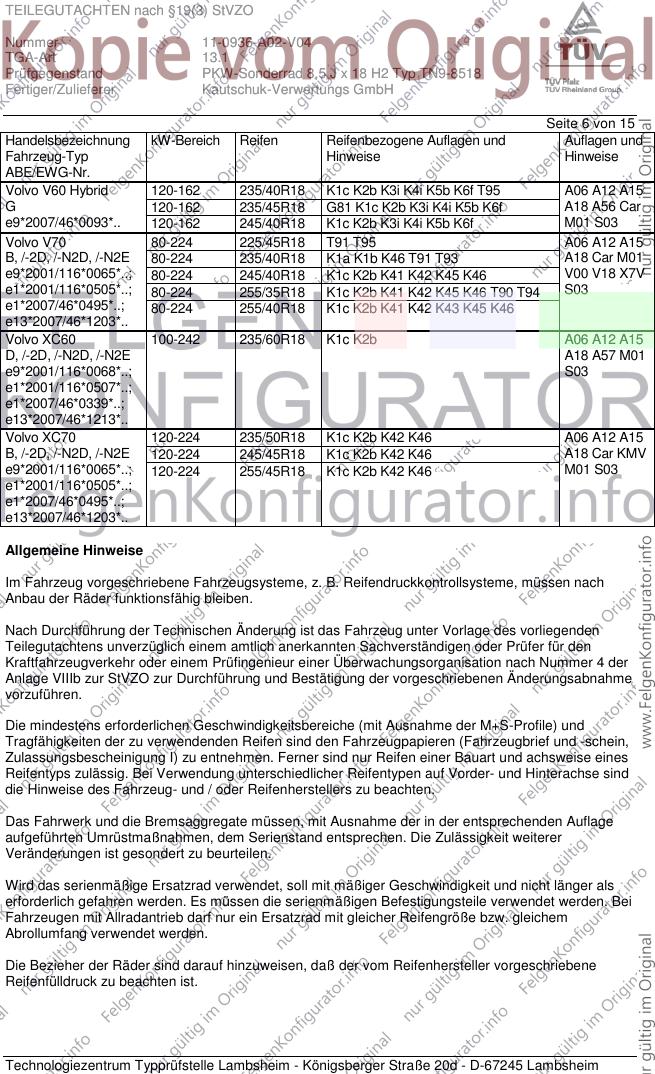

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 Hybrid 120-162 235/40R18 K1c K2b K3i K4i K5b K6f T95 A06 A12 A15
G 120-162 235/45R18 G81 K1c K2b K3i K4i K5b K6f A18 A56 Car
e9*2007/46*0093*.. 120-162 245/40R18 K1c K2b K3i K4i K5b K6f M01 S03
Volvo V70 80-224 225/45R18 T91 T95 A06 A12 A15
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 K1a K1b K46 T91 T93 A18 Car M01
e9*2001/116*0065*..; 80-224 245/40R18 K1c K2b K41 K42 K45 K46 V00 V18 X7V
e1*2001/116*0505*..; 80-224 255/35R18 K1c K2b K41 K42 K45 K46 T90 T94 S03
e1*2007/46*0495*..; 80-224 255/40R18 K1c K2b K41 K42 K43 K45 K46
e13*2007/46*1203*..
Volvo XC60 100-242 235/60R18 K1c K2b A06 A12 A15
D, /-2D, /-N2D, /-N2E A18 A57 M01
e9*2001/116*0068*..; S03
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 235/50R18 K1c K2b K42 K46 A06 A12 A15
B, /-2D, /-N2D, /-N2E 120-224 245/45R18 K1c K2b K42 K46 A18 Car KMV
e9*2001/116*0065*..; 120-224 255/45R18 K1c K2b K42 K46 M01 S03
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 15

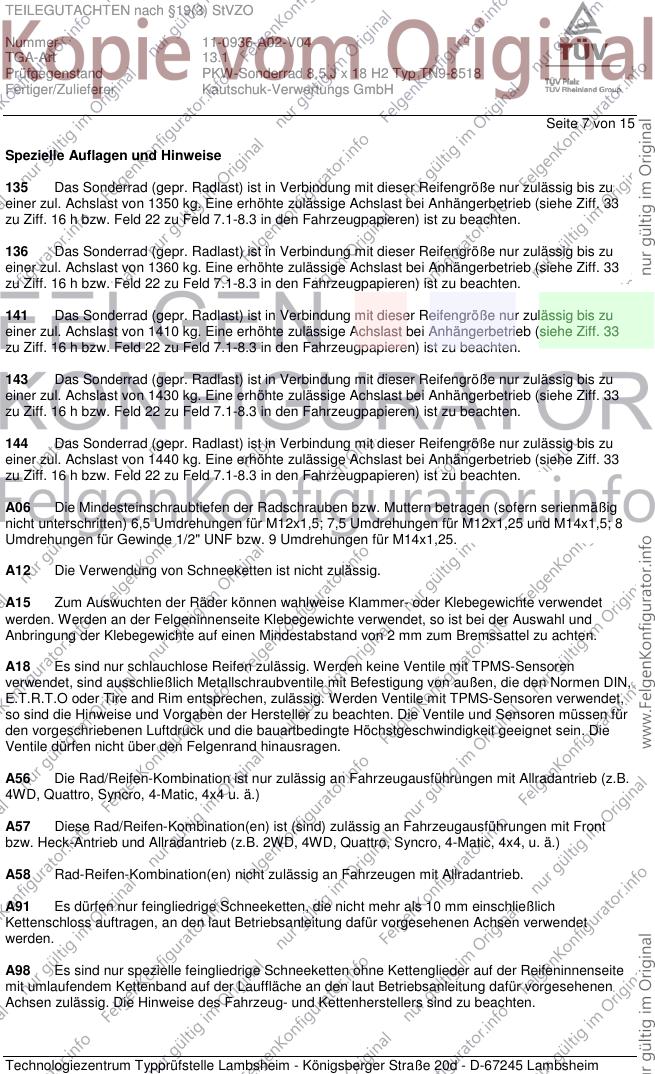

Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 15

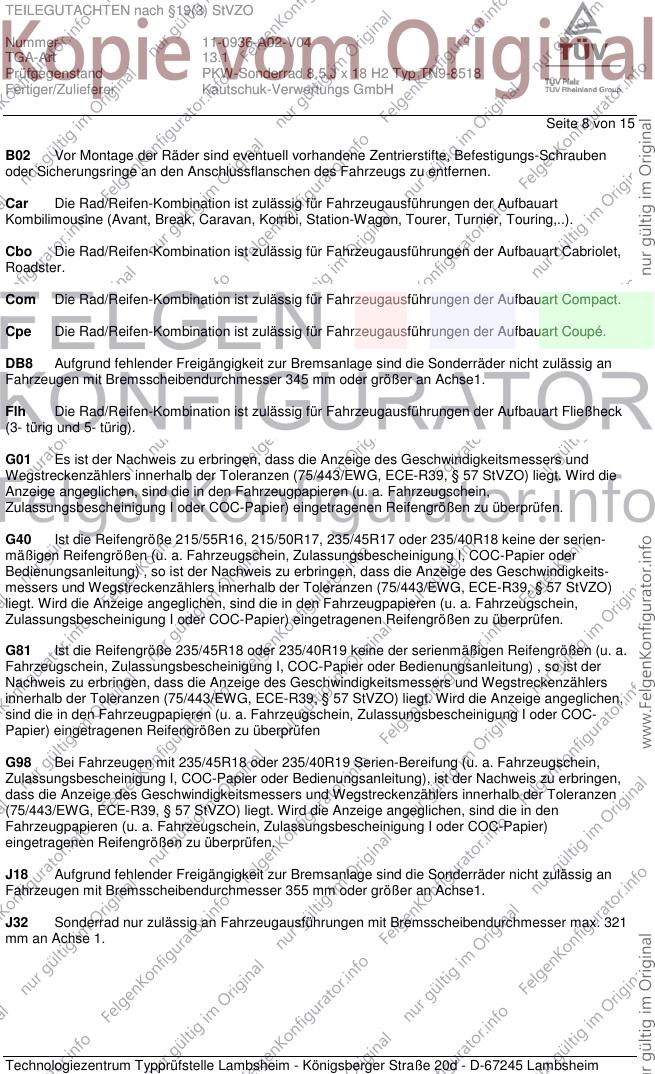

B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
J32 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 321
mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 15

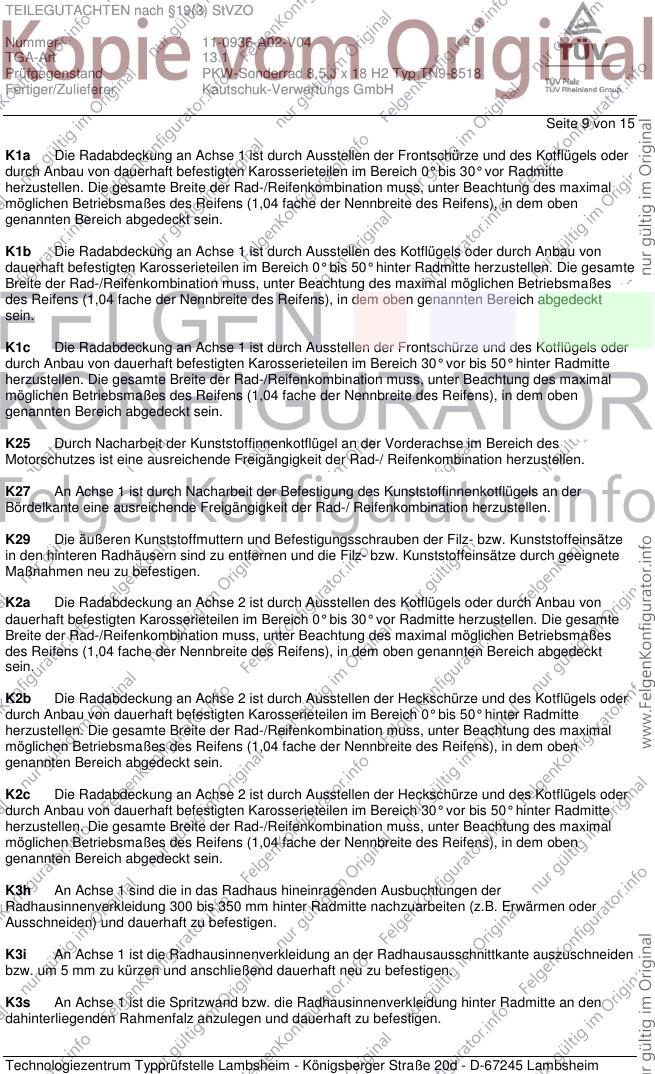

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 15
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 15
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 15
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

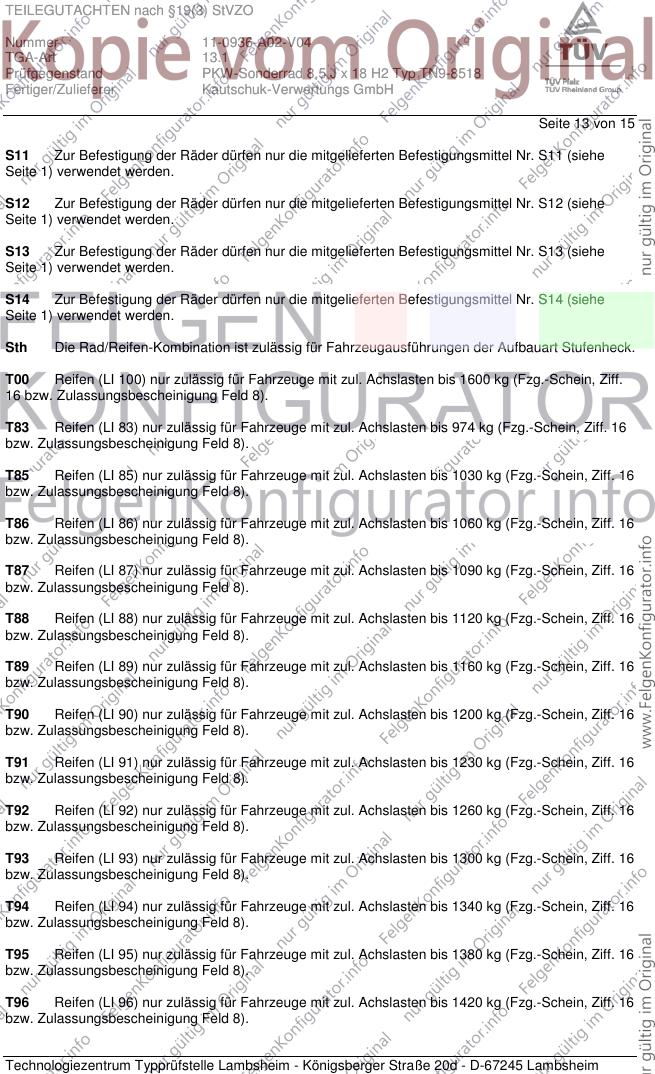

Seite 13 von 15
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

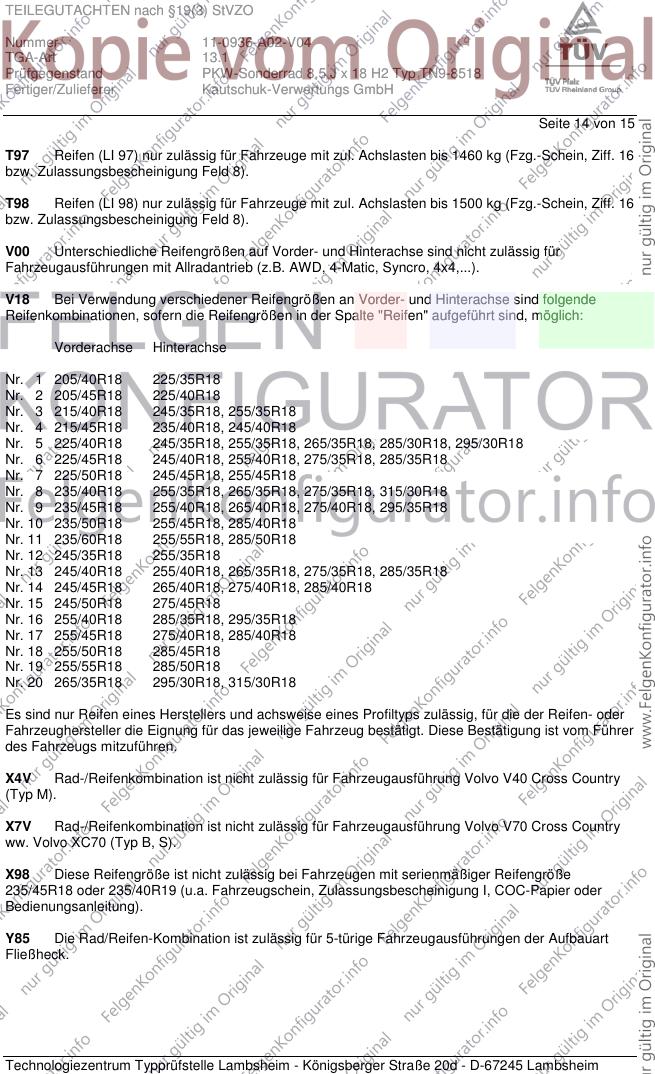

Seite 14 von 15
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0936-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN9-8518
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 15
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab
Oktober 2011 durchgeführt. Die Verwendungsprüfung fand am 5. März 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. März 2017
Tufan 00266467.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
