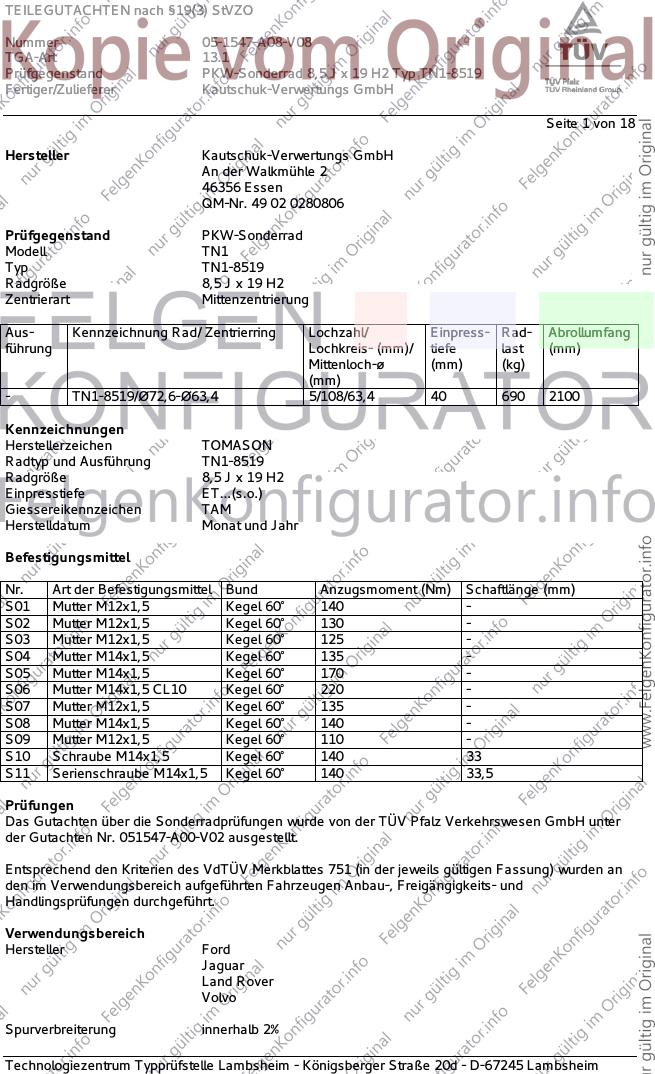

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 18
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8519/Ø72,6-Ø63,4 5/108/63,4 40 690 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8519
Radgröße 8,5 J x 19 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 140 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M14x1,5 Kegel 60° 135 -
S05 Mutter M14x1,5 Kegel 60° 170 -
S06 Mutter M14x1,5 CL10 Kegel 60° 220 -
S07 Mutter M12x1,5 Kegel 60° 135 -
S08 Mutter M14x1,5 Kegel 60° 140 -
S09 Mutter M12x1,5 Kegel 60° 110 -
S10 Schraube M14x1,5 Kegel 60° 140 33
S11 Serienschraube M14x1,5 Kegel 60° 140 33,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 051547-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 2 von 18

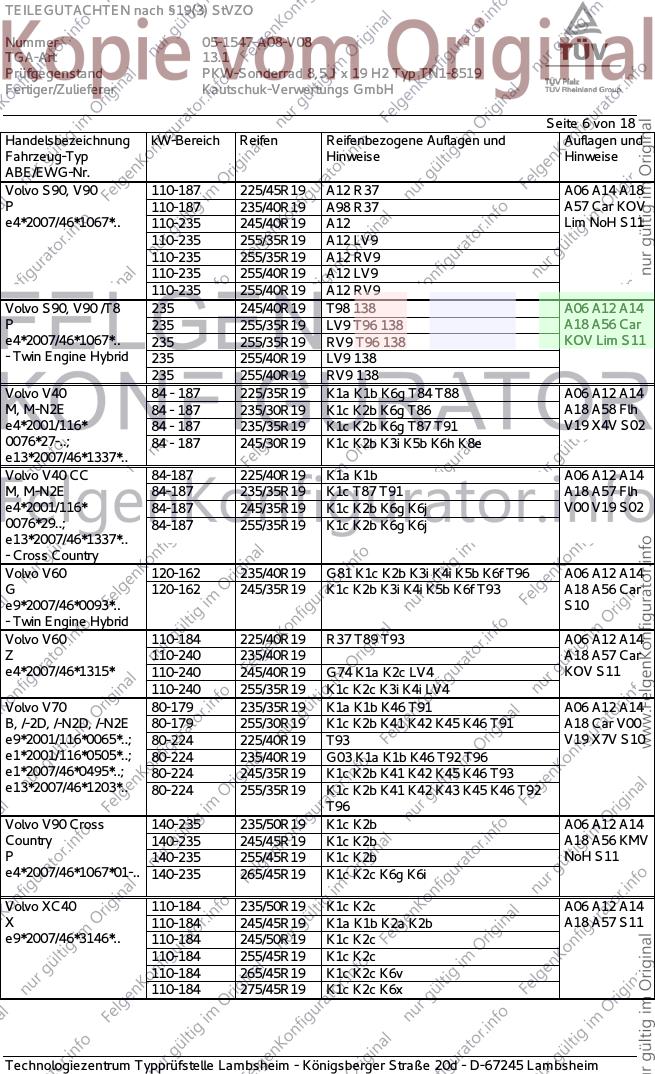

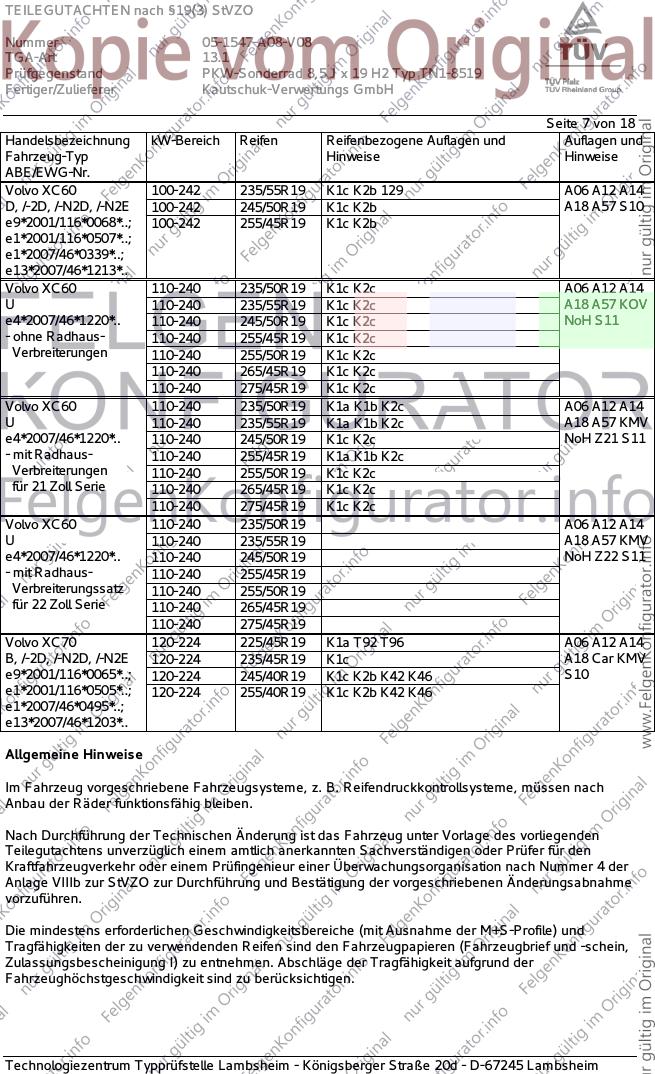

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K1b K25 K29 K2b K41 K44 K45 A06 A12 A14
DM2 K46 K56 T88 A18 B02 S02
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 K1a K1b K2b K5d T84 T88 A06 A12 A14
(Compact) 63-134 235/35R19 K1c K2a K2b K4i K5d K6i K8e T87 A18 A58 B02
DXA T91 KoS V19 S07
e13*2007/46*1103*.. 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K7d K8i T89
- incl. Facelift 2015 63-134 255/30R19 K1c K2c K4i K5d K6i K7d K8i T91
Ford Focus (II) 59-166 225/35R19 Car Flh K1a K1b K2b K41 K44 K46 A06 A12 A14
DA3, DB3 K56 Sth T84 T88 A18 B02 S02
e13*2001/116* 59-92,107 215/35R19 Flh K44 K46 K56 Sth T85
0144,0157*..
Ford Focus (III) 63-134 215/35R19 K1a K8d T85 A06 A12 A14
DYB 63-134 225/35R19 K1a K1b K2b K4b K8d T84 T88 A18 A58 Car
e13*2007/46*1138*.. 63-134 235/35R19 K1a K1b K2b K4b K8d T87 T91 Flh Lim V19
- incl. Facelift 2014 63-134 245/30R19 K1c K2b K4b K5d K6g K8m T89 S02
63-134 255/30R19 K1c K2b K3i K4b K5d K6g K7d K8m
T91
Ford Focus (IV) 110-134 225/35R19 K1a K1b K2b K5b T84 T88 A06 A12 A14
DEH 110-134 225/40R19 K1a K1b K2b K5b A18 A58 F24
e13*2007/46*1911*.. 110-134 235/35R19 K1c K2b K5d K8h Flh KOV V19
110-134 245/35R19 K1c K2b K5d K7b K8m S07
110-134 255/30R19 K1c K2b K5d K7b K8m
110-134 255/35R19 K1c K2b K5d K7b K8m
Ford Focus (IV) 63-92 225/35R19 K1a K1b K2b K5b T84 T88 A06 A12 A14
DEH 63-92 225/40R19 K1a K1b K2b K5b A18 A58 F23
e13*2007/46*1911*.. 63-92 235/35R19 K1c K2b K5d K8h Flh KOV V19
63-92 245/35R19 K1c K2b K5d K7b K8m S07
63-92 255/30R19 K1c K2b K5d K7b K8m
63-92 255/35R19 K1c K2b K5d K7b K8m
Ford Focus Cabrio (II) 74-107 225/35R19 K1a K1b K2b K41 K44 K46 K56 T88 A06 A12 A14
DB3 A18 B02 Cbo
e13*2001/116*0157*. S02
Ford Focus RS (II) 224, 257 235/35R19 K1a K1b K3s K4i K5a K6d A06 A12 A14
DA3, DA3-RS 224, 257 245/30R19 K1c K2a K2b K3s K4i K5a K6d K6i A18 A58 B02
e13*2001/116*0144*. T89 Flh S02
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/35R19 K1a K2b M+S T88 A06 A12 A14
DYB, DYB-RS 257 235/35R19 K1a K2b A18 A56 Flh
e13*2007/46*1138*..; 257 245/30R19 K1c K2c K3i K4i K5d K8h K9v T89 S02
e13*2007/46*1616*.. 257 255/30R19 K1c K2c K3i K4i K5d K8h K9v
Ford Focus ST (III) 136, 184 225/35R19 K1a K1b K2b K4b K8d T88 A06 A12 A14
DYB 136, 184 235/35R19 K1a K1b K2b K4b K8d A18 A58 Car
e13*2007/46*1138*.. 136, 184 245/30R19 K1c K2b K4b K5d K6g K8m T89 Flh V19 S02
- incl. Facelift 2015 136, 184 255/30R19 K1c K2b K3i K4b K5d K6g K7d K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

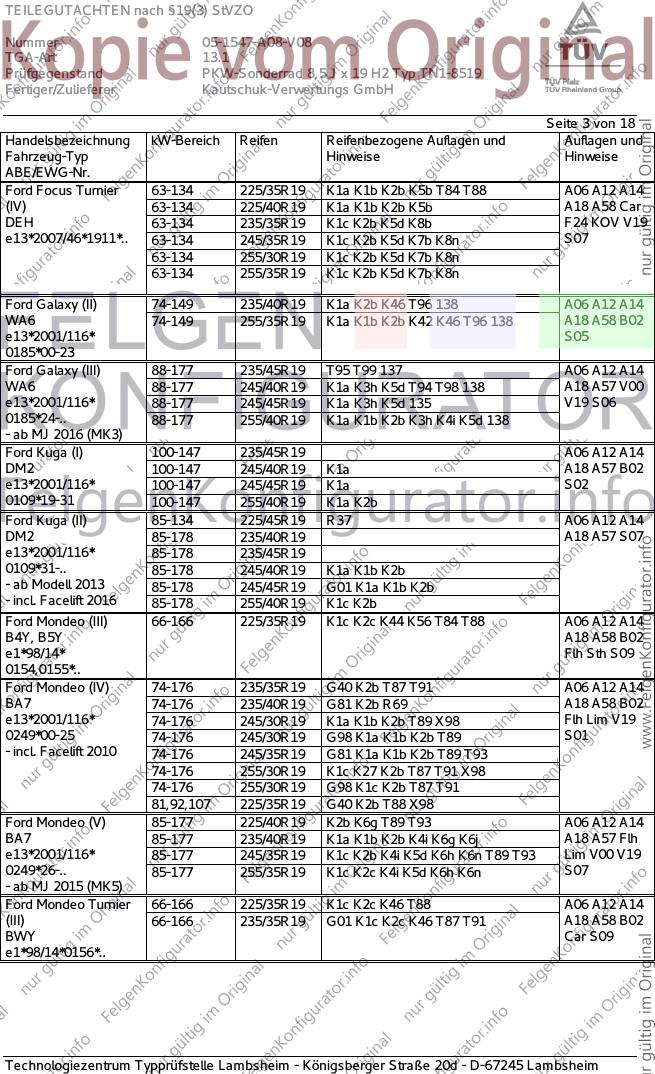

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier 63-134 225/35R19 K1a K1b K2b K5b T84 T88 A06 A12 A14
(IV) 63-134 225/40R19 K1a K1b K2b K5b A18 A58 Car
DEH 63-134 235/35R19 K1c K2b K5d K8b F24 KOV V19
e13*2007/46*1911*.. 63-134 245/35R19 K1c K2b K5d K7b K8n S07
63-134 255/30R19 K1c K2b K5d K7b K8n
63-134 255/35R19 K1c K2b K5d K7b K8n
Ford Galaxy (II) 74-149 235/40R19 K1a K2b K46 T96 138 A06 A12 A14
WA6 74-149 255/35R19 K1a K1b K2b K42 K46 T96 138 A18 A58 B02
e13*2001/116* S05
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 137 A06 A12 A14
WA6 88-177 245/40R19 K1a K3h K5d T94 T98 138 A18 A57 V00
e13*2001/116* 88-177 245/45R19 K1a K3h K5d 135 V19 S06
0185*24-.. 88-177 255/40R19 K1a K1b K2b K3h K4i K5d 138
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A06 A12 A14
DM2 100-147 245/40R19 K1a A18 A57 B02
e13*2001/116* 100-147 245/45R19 K1a S02
0109*19-31 100-147 255/40R19 K1a K2b
Ford Kuga (II) 85-134 225/45R19 R37 A06 A12 A14
DM2 85-178 235/40R19 A18 A57 S07
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19 K1a K1b K2b
- ab Modell 2013 85-178 245/45R19 G01 K1a K1b K2b
- incl. Facelift 2016 85-178 255/40R19 K1c K2b
Ford Mondeo (III) 66-166 225/35R19 K1c K2c K44 K56 T84 T88 A06 A12 A14
B4Y, B5Y A18 A58 B02
e1*98/14* Flh Sth S09
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 G40 K2b T87 T91 A06 A12 A14
BA7 74-176 235/40R19 G81 K2b R69 A18 A58 B02
e13*2001/116* 74-176 245/30R19 K1a K1b K2b T89 X98 Flh Lim V19
0249*00-25 74-176 245/30R19 G98 K1a K1b K2b T89 S01
- incl. Facelift 2010 74-176 245/35R19 G81 K1a K1b K2b T89 T93
74-176 255/30R19 K1c K27 K2b T87 T91 X98
74-176 255/30R19 G98 K1c K2b T87 T91
81,92,107 225/35R19 G40 K2b T88 X98
Ford Mondeo (V) 85-177 225/40R19 K2b K6g T89 T93 A06 A12 A14
BA7 85-177 235/40R19 K1a K1b K2b K4i K6g K6j A18 A57 Flh
e13*2001/116* 85-177 245/35R19 K1c K2b K4i K5d K6h K6n T89 T93 Lim V00 V19
0249*26-.. 85-177 255/35R19 K1c K2c K4i K5d K6h K6n S07
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 225/35R19 K1c K2c K46 T88 A06 A12 A14
(III) 66-166 235/35R19 G01 K1c K2c K46 T87 T91 A18 A58 B02
BWY Car S09
e1*98/14*0156*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

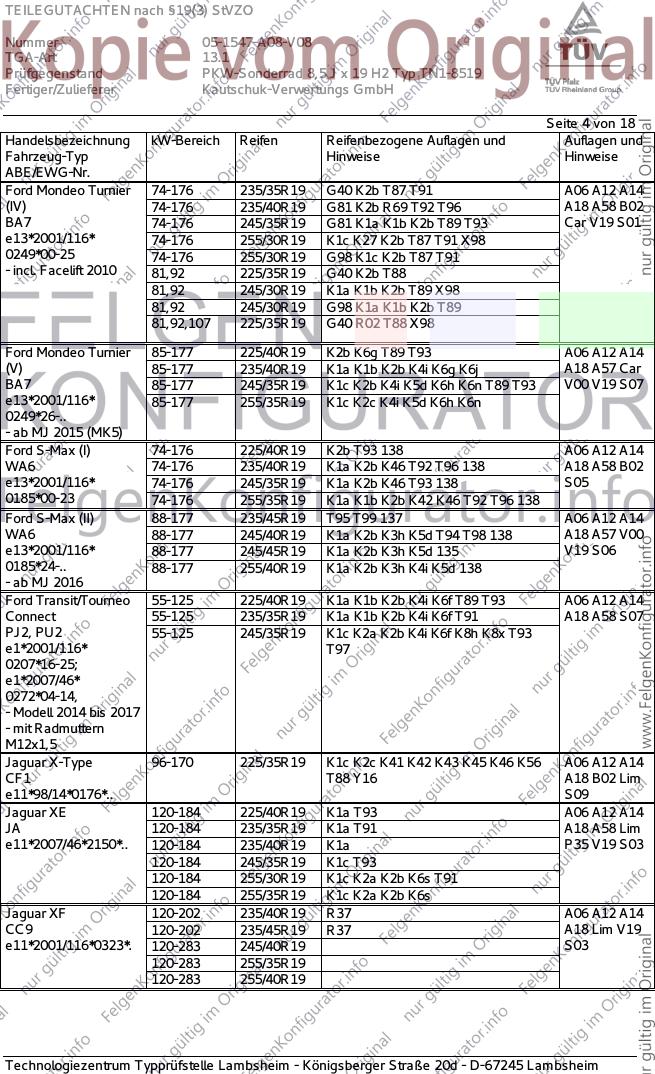

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A06 A12 A14
(IV) 74-176 235/40R19 G81 K2b R69 T92 T96 A18 A58 B02
BA7 74-176 245/35R19 G81 K1a K1b K2b T89 T93 Car V19 S01
e13*2001/116* 74-176 255/30R19 K1c K27 K2b T87 T91 X98
0249*00-25 74-176 255/30R19 G98 K1c K2b T87 T91
- incl. Facelift 2010 81,92 225/35R19 G40 K2b T88
81,92 245/30R19 K1a K1b K2b T89 X98
81,92 245/30R19 G98 K1a K1b K2b T89
81,92,107 225/35R19 G40 R02 T88 X98
Ford Mondeo Turnier 85-177 225/40R19 K2b K6g T89 T93 A06 A12 A14
(V) 85-177 235/40R19 K1a K1b K2b K4i K6g K6j A18 A57 Car
BA7 85-177 245/35R19 K1c K2b K4i K5d K6h K6n T89 T93 V00 V19 S07
e13*2001/116* 85-177 255/35R19 K1c K2c K4i K5d K6h K6n
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 K2b T93 138 A06 A12 A14
WA6 74-176 235/40R19 K1a K2b K46 T92 T96 138 A18 A58 B02
e13*2001/116* 74-176 245/35R19 K1a K2b K46 T93 138 S05
0185*00-23 74-176 255/35R19 K1a K1b K2b K42 K46 T92 T96 138
Ford S-Max (II) 88-177 235/45R19 T95 T99 137 A06 A12 A14
WA6 88-177 245/40R19 K1a K2b K3h K5d T94 T98 138 A18 A57 V00
e13*2001/116* 88-177 245/45R19 K1a K2b K3h K5d 135 V19 S06
0185*24-.. 88-177 255/40R19 K1a K2b K3h K4i K5d 138
- ab MJ 2016
Ford Transit/Tourneo 55-125 225/40R19 K1a K1b K2b K4i K6f T89 T93 A06 A12 A14
Connect 55-125 235/35R19 K1a K1b K2b K4i K6f T91 A18 A58 S07
PJ2, PU2 55-125 245/35R19 K1c K2a K2b K4i K6f K8h K8x T93
e1*2001/116* T97
0207*16-25;
e1*2007/46*
0272*04-14,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar X-Type 96-170 225/35R19 K1c K2c K41 K42 K43 K45 K46 K56 A06 A12 A14
CF1 T88 Y16 A18 B02 Lim
e11*98/14*0176*.. S09
Jaguar XE 120-184 225/40R19 K1a T93 A06 A12 A14
JA 120-184 235/35R19 K1a T91 A18 A58 Lim
e11*2007/46*2150*.. 120-184 235/40R19 K1a P35 V19 S03
120-184 245/35R19 K1c T93
120-184 255/30R19 K1c K2a K2b K6s T91
120-184 255/35R19 K1c K2a K2b K6s
Jaguar XF 120-202 235/40R19 R37 A06 A12 A14
CC9 120-202 235/45R19 R37 A18 Lim V19
e11*2001/116*0323*. 120-283 245/40R19 S03
120-283 255/35R19
120-283 255/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

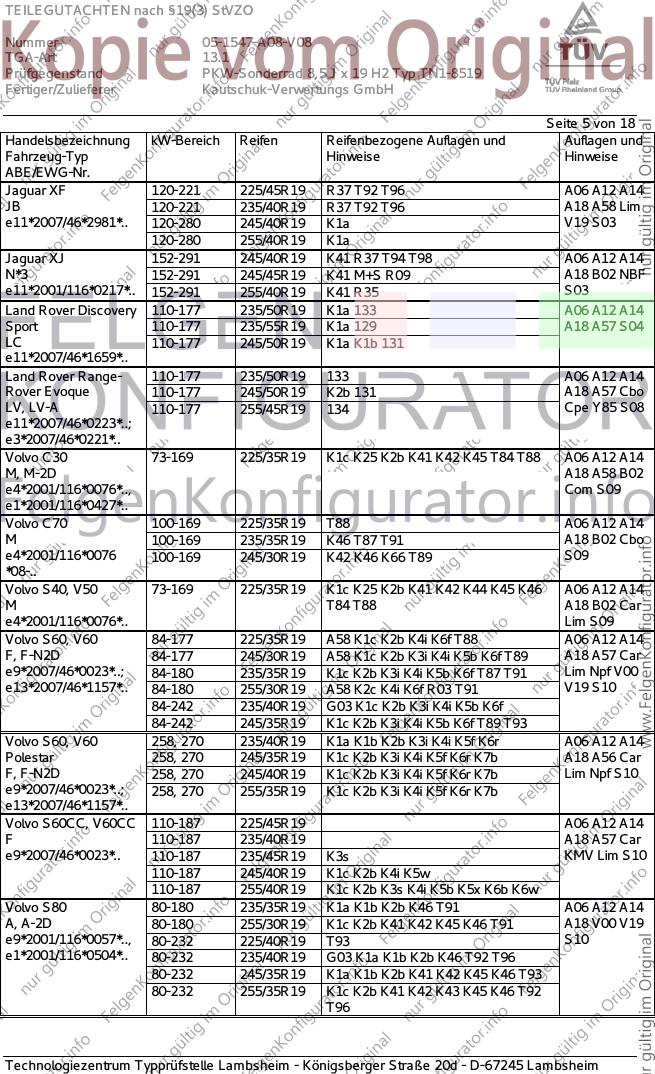

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-221 225/45R19 R37 T92 T96 A06 A12 A14
JB 120-221 235/40R19 R37 T92 T96 A18 A58 Lim
e11*2007/46*2981*.. 120-280 245/40R19 K1a V19 S03
120-280 255/40R19 K1a
Jaguar XJ 152-291 245/40R19 K41 R37 T94 T98 A06 A12 A14
N*3 152-291 245/45R19 K41 M+S R09 A18 B02 NBF
e11*2001/116*0217*.. 152-291 255/40R19 K41 R35 S03
Land Rover Discovery 110-177 235/50R19 K1a 133 A06 A12 A14
Sport 110-177 235/55R19 K1a 129 A18 A57 S04
LC 110-177 245/50R19 K1a K1b 131
e11*2007/46*1659*..
Land Rover Range- 110-177 235/50R19 133 A06 A12 A14
Rover Evoque 110-177 245/50R19 K2b 131 A18 A57 Cbo
LV, LV-A 110-177 255/45R19 134 Cpe Y85 S08
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 225/35R19 K1c K25 K2b K41 K42 K45 T84 T88 A06 A12 A14
M, M-2D A18 A58 B02
e4*2001/116*0076*.., Com S09
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A06 A12 A14
M 100-169 235/35R19 K46 T87 T91 A18 B02 Cbo
e4*2001/116*0076 100-169 245/30R19 K42 K46 K66 T89 S09
*08-..
Volvo S40, V50 73-169 225/35R19 K1c K25 K2b K41 K42 K44 K45 K46 A06 A12 A14
M T84 T88 A18 B02 Car
e4*2001/116*0076*.. Lim S09
Volvo S60, V60 84-177 225/35R19 A58 K1c K2b K4i K6f T88 A06 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K3i K4i K5b K6f T89 A18 A57 Car
e9*2007/46*0023*..; 84-180 235/35R19 K1c K2b K3i K4i K5b K6f T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-180 255/30R19 A58 K2c K4i K6f R03 T91 V19 S10
84-242 235/40R19 G03 K1c K2b K3i K4i K5b K6f
84-242 245/35R19 K1c K2b K3i K4i K5b K6f T89 T93
Volvo S60, V60 258, 270 235/40R19 K1a K1b K2b K3i K4i K5f K6r A06 A12 A14
Polestar 258, 270 245/35R19 K1c K2b K3i K4i K5f K6r K7b A18 A56 Car
F, F-N2D 258, 270 245/40R19 K1c K2b K3i K4i K5f K6r K7b Lim Npf S10
e9*2007/46*0023*..; 258, 270 255/35R19 K1c K2b K3i K4i K5f K6r K7b
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 225/45R19 A06 A12 A14
F 110-187 235/40R19 A18 A57 Car
e9*2007/46*0023*.. 110-187 235/45R19 K3s KMV Lim S10
110-187 245/40R19 K1c K2b K4i K5w
110-187 255/40R19 K1c K2b K3s K4i K5b K5x K6b K6w
Volvo S80 80-180 235/35R19 K1a K1b K2b K46 T91 A06 A12 A14
A, A-2D 80-180 255/30R19 K1c K2b K41 K42 K45 K46 T91 A18 V00 V19
e9*2001/116*0057*.., 80-232 225/40R19 T93 S10
e1*2001/116*0504*.. 80-232 235/40R19 G03 K1a K1b K2b K46 T92 T96
80-232 245/35R19 K1a K1b K2b K41 K42 K45 K46 T93
80-232 255/35R19 K1c K2b K41 K42 K43 K45 K46 T92
T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S90, V90 110-187 225/45R19 A12 R37 A06 A14 A18
P 110-187 235/40R19 A98 R37 A57 Car KOV
e4*2007/46*1067*.. 110-235 245/40R19 A12 Lim NoH S11
110-235 255/35R19 A12 LV9
110-235 255/35R19 A12 RV9
110-235 255/40R19 A12 LV9
110-235 255/40R19 A12 RV9
Volvo S90, V90 /T8 235 245/40R19 T98 138 A06 A12 A14
P 235 255/35R19 LV9 T96 138 A18 A56 Car
e4*2007/46*1067*.. 235 255/35R19 RV9 T96 138 KOV Lim S11
- Twin Engine Hybrid 235 255/40R19 LV9 138
235 255/40R19 RV9 138
Volvo V40 84 - 187 225/35R19 K1a K1b K6g T84 T88 A06 A12 A14
M, M-N2E 84 - 187 235/30R19 K1c K2b K6g T86 A18 A58 Flh
e4*2001/116* 84 - 187 235/35R19 K1c K2b K6g T87 T91 V19 X4V S02
0076*27-..; 84 - 187 245/30R19 K1c K2b K3i K5b K6h K8e
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 K1a K1b A06 A12 A14
M, M-N2E 84-187 235/35R19 K1c T87 T91 A18 A57 Flh
e4*2001/116* 84-187 245/35R19 K1c K2b K6g K6j V00 V19 S02
0076*29..; 84-187 255/35R19 K1c K2b K6g K6j
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K1c K2b K3i K4i K5b K6f T96 A06 A12 A14
G 120-162 245/35R19 K1c K2b K3i K4i K5b K6f T93 A18 A56 Car
e9*2007/46*0093*.. S10
- Twin Engine Hybrid
Volvo V60 110-184 225/40R19 R37 T89 T93 A06 A12 A14
Z 110-240 235/40R19 A18 A57 Car
e4*2007/46*1315* 110-240 245/40R19 G74 K1a K2c LV4 KOV S11
110-240 255/35R19 K1c K2c K3i K4i LV4
Volvo V70 80-179 235/35R19 K1a K1b K46 T91 A06 A12 A14
B, /-2D, /-N2D, /-N2E 80-179 255/30R19 K1c K2b K41 K42 K45 K46 T91 A18 Car V00
e9*2001/116*0065*..; 80-224 225/40R19 T93 V19 X7V S10
e1*2001/116*0505*..; 80-224 235/40R19 G03 K1a K1b K46 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 K1c K2b K41 K42 K45 K46 T93
e13*2007/46*1203*.. 80-224 255/35R19 K1c K2b K41 K42 K43 K45 K46 T92
T96
Volvo V90 Cross 140-235 235/50R19 K1c K2b A06 A12 A14
Country 140-235 245/45R19 K1c K2b A18 A56 KMV
P 140-235 255/45R19 K1c K2b NoH S11
e4*2007/46*1067*01-.. 140-235 265/45R19 K1c K2c K6g K6i
Volvo XC40 110-184 235/50R19 K1c K2c A06 A12 A14
X 110-184 245/45R19 K1a K1b K2a K2b A18 A57 S11
e9*2007/46*3146*.. 110-184 245/50R19 K1c K2c
110-184 255/45R19 K1c K2c
110-184 265/45R19 K1c K2c K6v
110-184 275/45R19 K1c K2c K6x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 100-242 235/55R19 K1c K2b 129 A06 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A18 A57 S10
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 K1c K2c A06 A12 A14
U 110-240 235/55R19 K1c K2c A18 A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 K1c K2c NoH S11
- ohne Radhaus- 110-240 255/45R19 K1c K2c
Verbreiterungen 110-240 255/50R19 K1c K2c
110-240 265/45R19 K1c K2c
110-240 275/45R19 K1c K2c
Volvo XC60 110-240 235/50R19 K1a K1b K2c A06 A12 A14
U 110-240 235/55R19 K1a K1b K2c A18 A57 KMV
e4*2007/46*1220*.. 110-240 245/50R19 K1c K2c NoH Z21 S11
- mit Radhaus- 110-240 255/45R19 K1a K1b K2c
Verbreiterungen 110-240 255/50R19 K1c K2c
für 21 Zoll Serie 110-240 265/45R19 K1c K2c
110-240 275/45R19 K1c K2c
Volvo XC60 110-240 235/50R19 A06 A12 A14
U 110-240 235/55R19 A18 A57 KMV
e4*2007/46*1220*.. 110-240 245/50R19 NoH Z22 S11
- mit Radhaus- 110-240 255/45R19
Verbreiterungssatz 110-240 255/50R19
für 22 Zoll Serie 110-240 265/45R19
110-240 275/45R19
Volvo XC70 120-224 225/45R19 K1a T92 T96 A06 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 K1c A18 Car KMV
e9*2001/116*0065*..; 120-224 245/40R19 K1c K2b K42 K46 S10
e1*2001/116*0505*..; 120-224 255/40R19 K1c K2b K42 K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 18

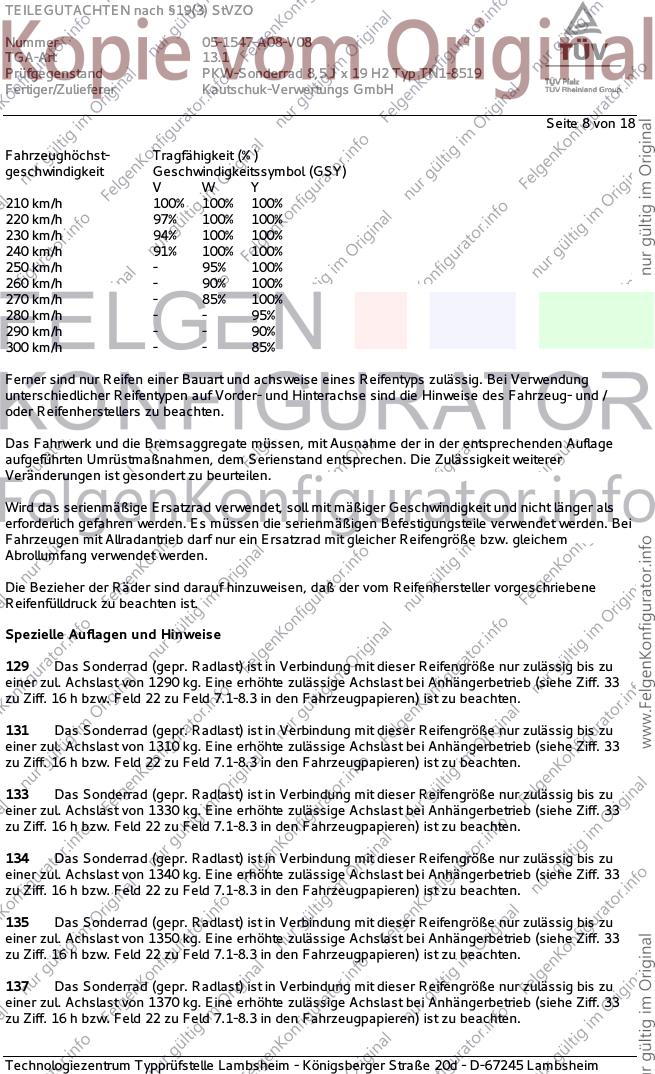

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 18

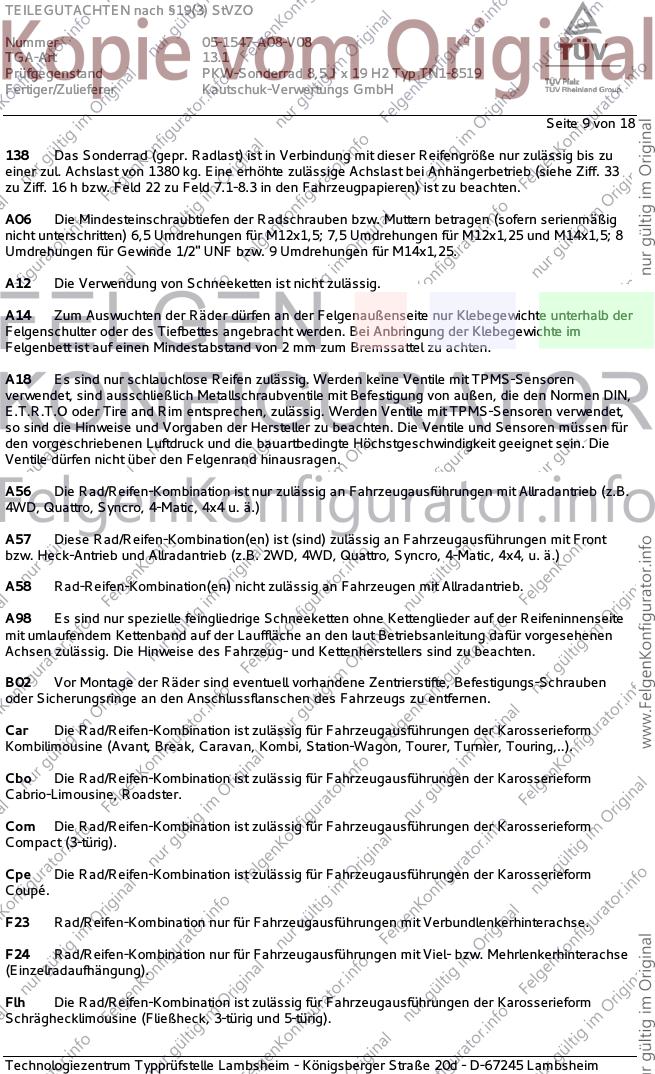

138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 18

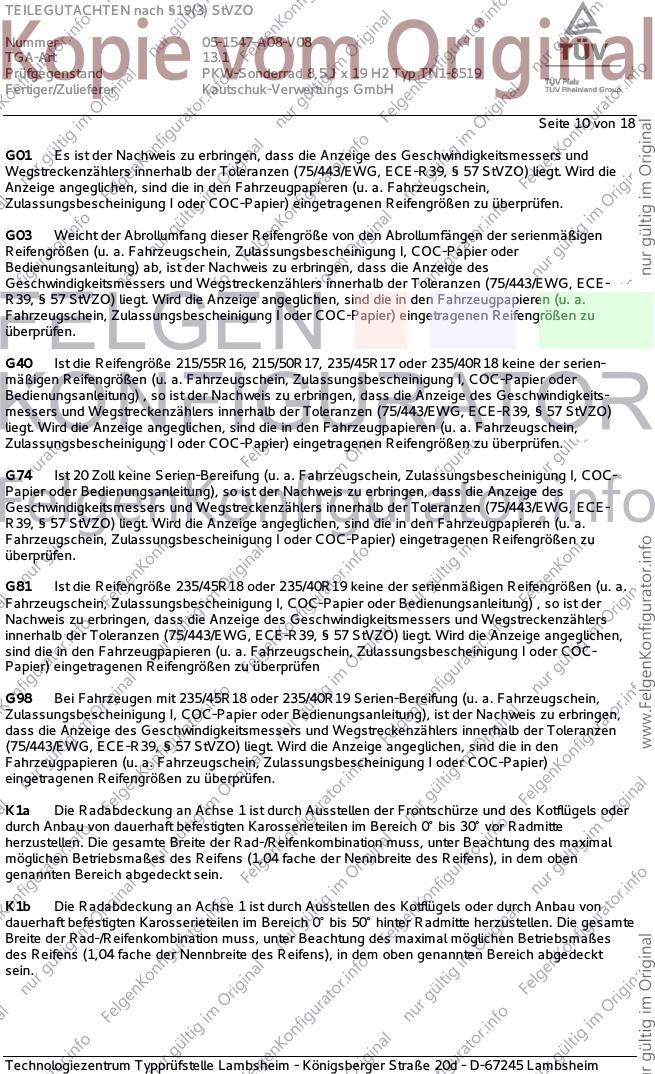

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 11 von 18
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 12 von 18

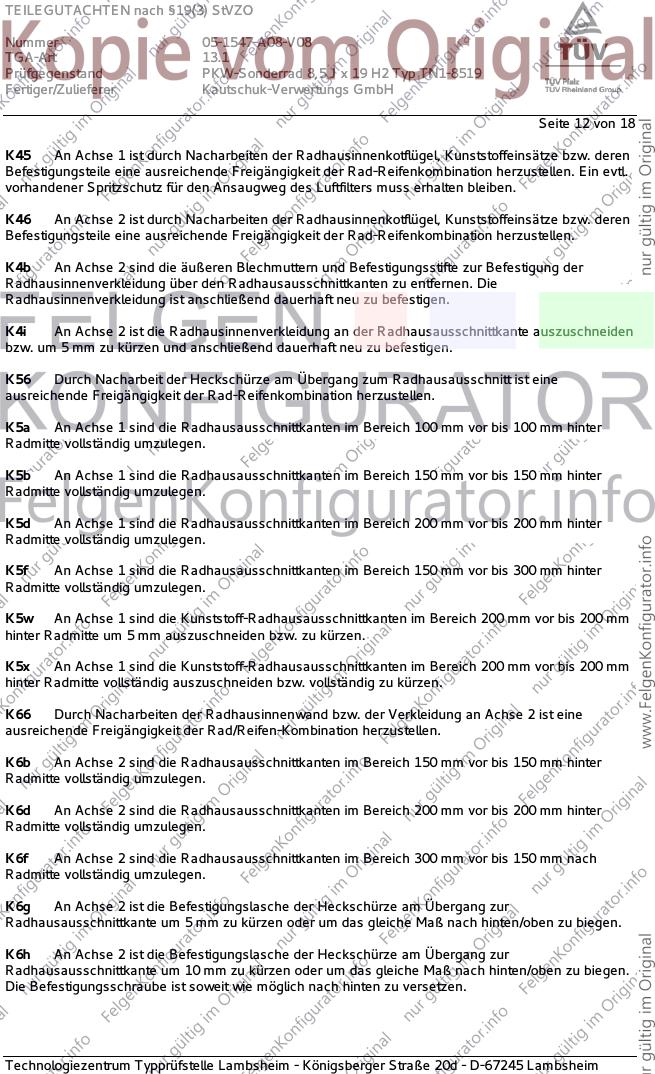

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 13 von 18

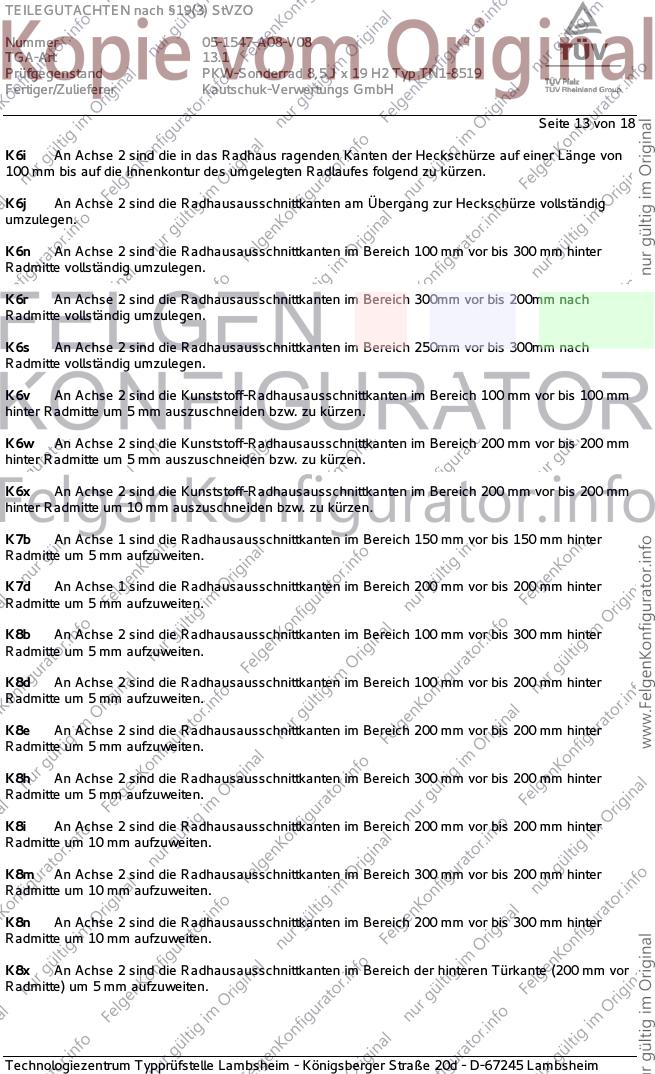

K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 14 von 18

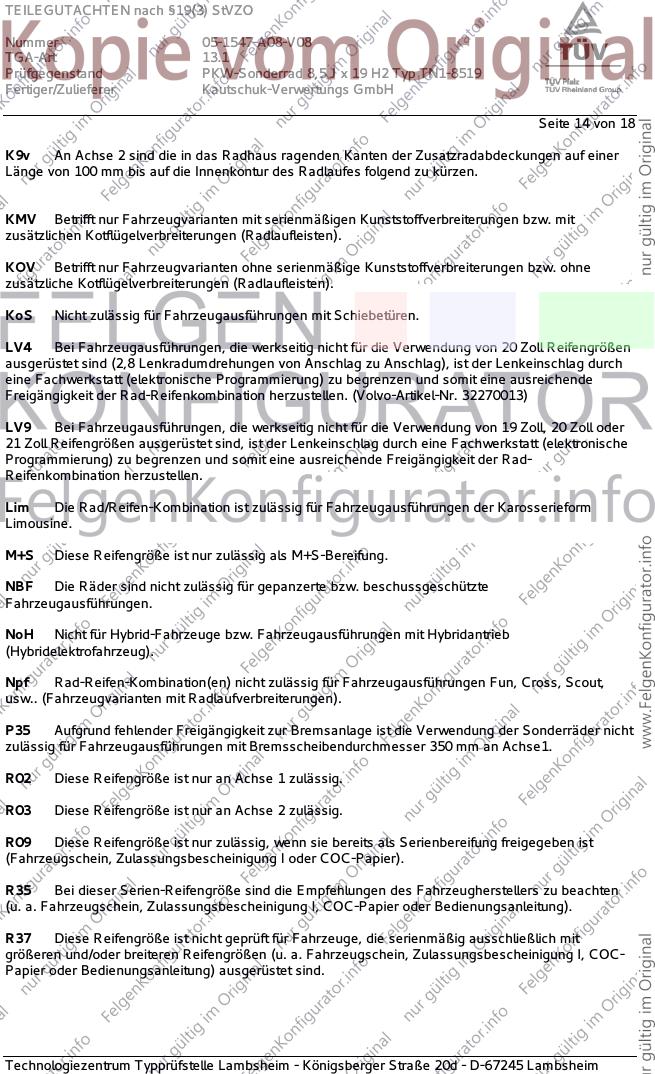

K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.

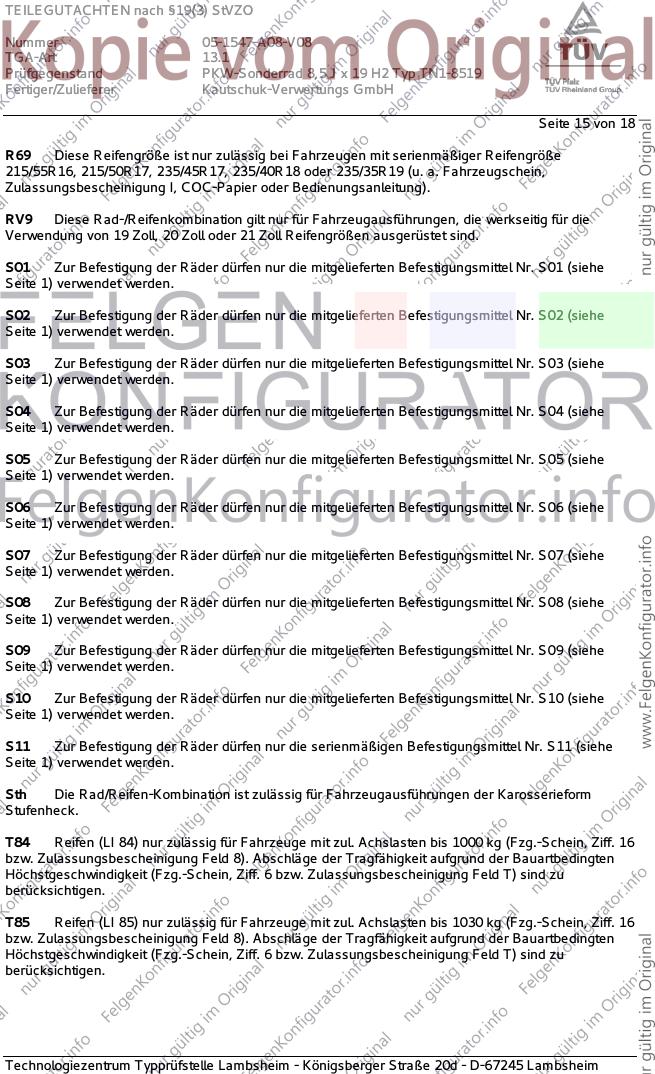

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 15 von 18
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

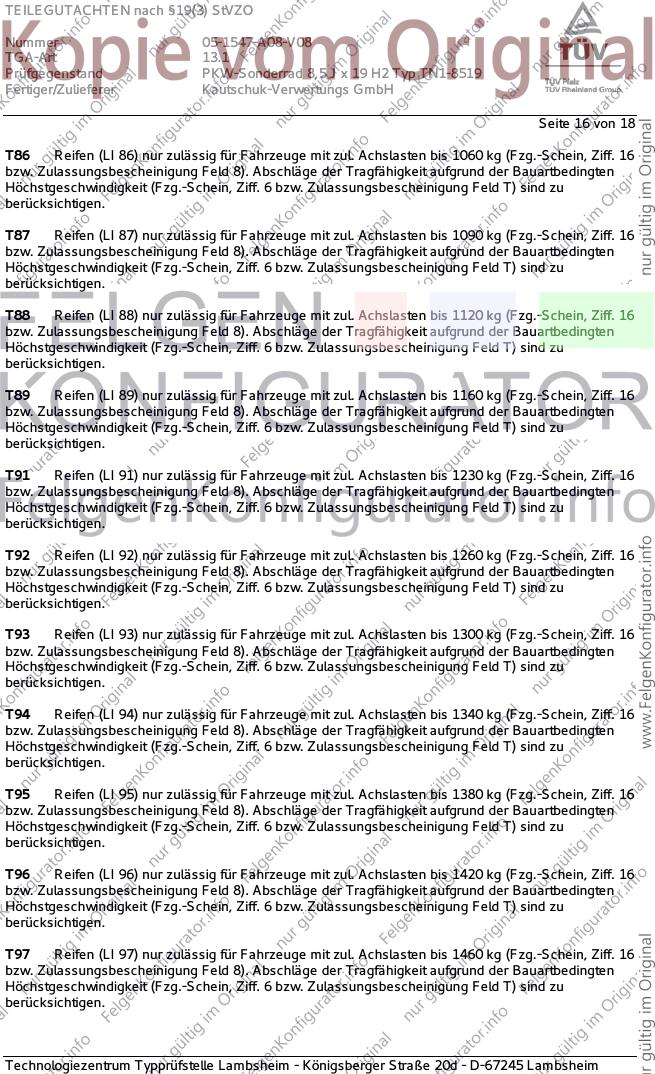

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 16 von 18
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

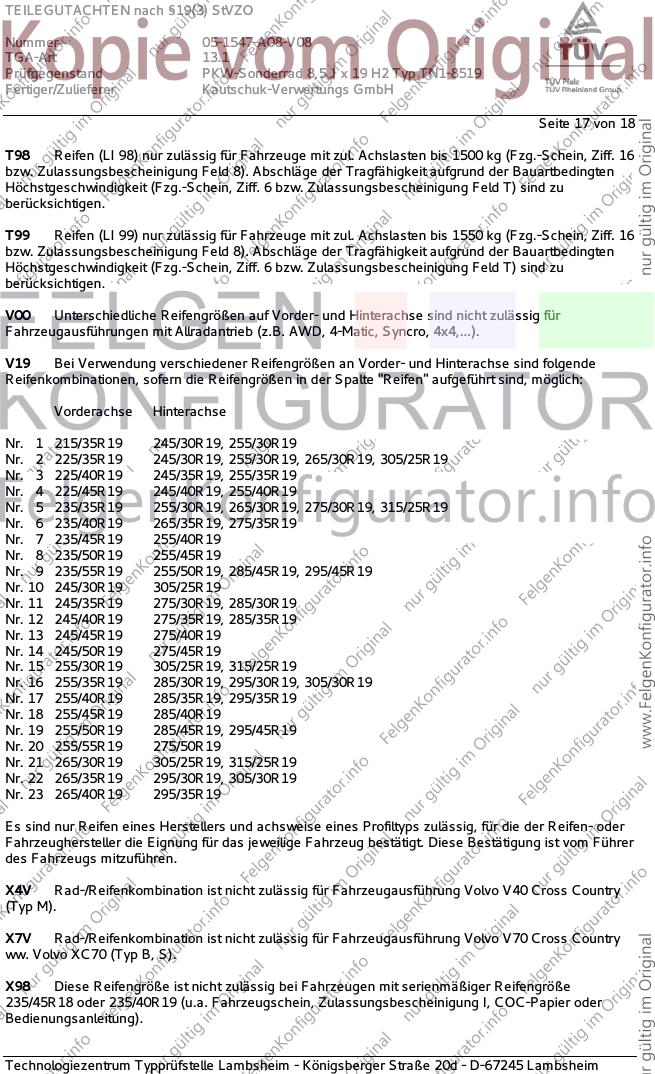

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 17 von 18
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

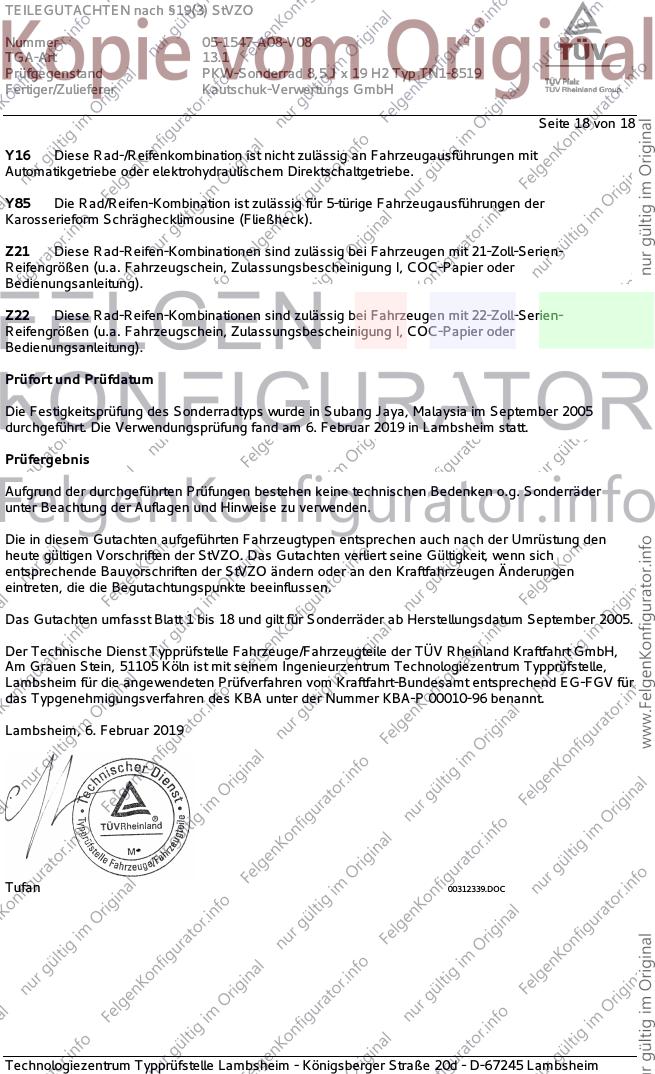

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1547-A08-V08
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 H2 Typ TN1-8519
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 18 von 18
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya, Malaysia im September 2005
durchgeführt. Die Verwendungsprüfung fand am 6. Februar 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum September 2005.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Februar 2019
Tufan 00312339.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
