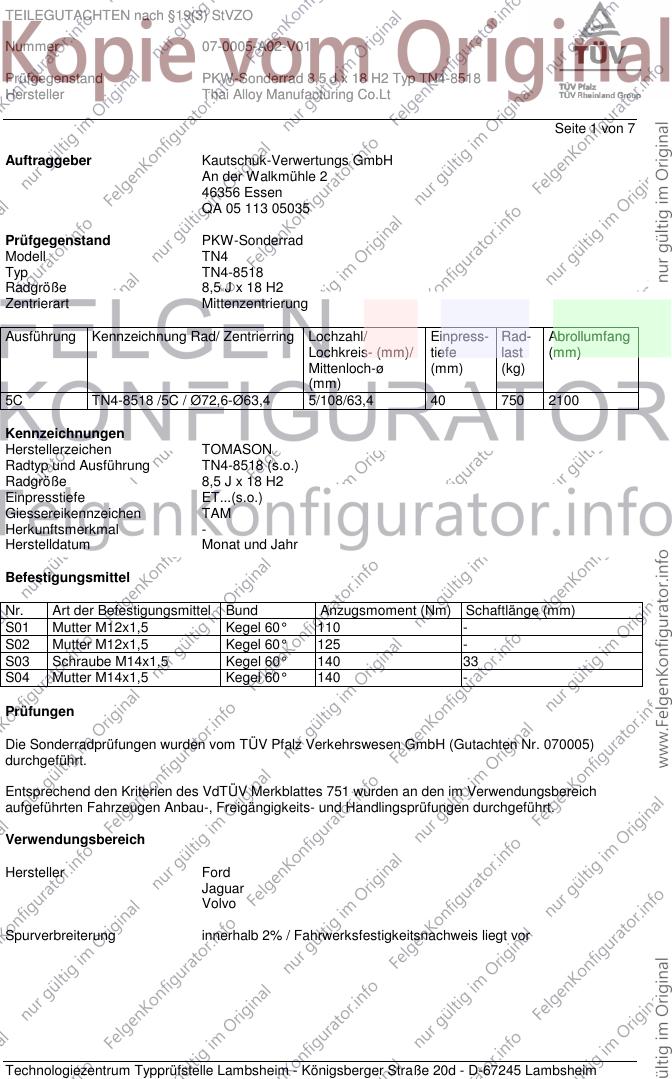

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 1 von 7
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN4
Typ TN4-8518
Radgröße 8,5 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN4-8518 /5C / Ø72,6-Ø63,4 5/108/63,4 40 750 2100
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN4-8518 (s.o.)
Radgröße 8,5 J x 18 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Mutter M14x1,5 Kegel 60° 140 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 070005)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

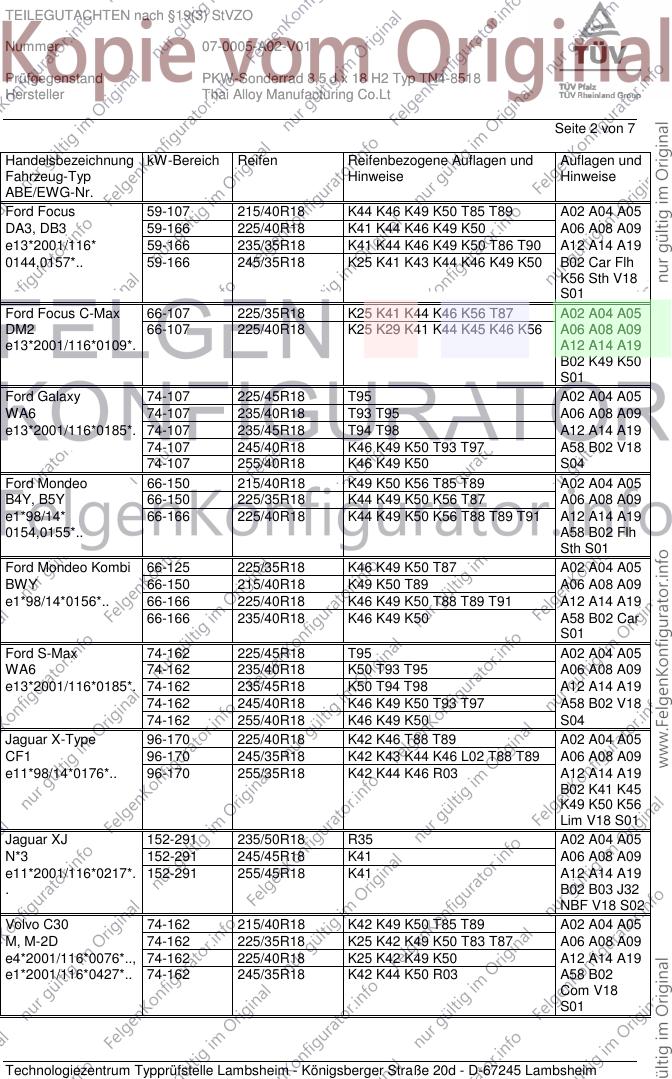

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus 59-107 215/40R18 K44 K46 K49 K50 T85 T89 A02 A04 A05
DA3, DB3 59-166 225/40R18 K41 K44 K46 K49 K50 A06 A08 A09
e13*2001/116* 59-166 235/35R18 K41 K44 K46 K49 K50 T86 T90 A12 A14 A19
0144,0157*.. 59-166 245/35R18 K25 K41 K43 K44 K46 K49 K50 B02 Car Flh
K56 Sth V18
S01
Ford Focus C-Max 66-107 225/35R18 K25 K41 K44 K46 K56 T87 A02 A04 A05
DM2 66-107 225/40R18 K25 K29 K41 K44 K45 K46 K56 A06 A08 A09
e13*2001/116*0109*. A12 A14 A19
B02 K49 K50
S01
Ford Galaxy 74-107 225/45R18 T95 A02 A04 A05
WA6 74-107 235/40R18 T93 T95 A06 A08 A09
e13*2001/116*0185*. 74-107 235/45R18 T94 T98 A12 A14 A19
74-107 245/40R18 K46 K49 K50 T93 T97 A58 B02 V18
74-107 255/40R18 K46 K49 K50 S04
Ford Mondeo 66-150 215/40R18 K49 K50 K56 T85 T89 A02 A04 A05
B4Y, B5Y 66-150 225/35R18 K44 K49 K50 K56 T87 A06 A08 A09
e1*98/14* 66-166 225/40R18 K44 K49 K50 K56 T88 T89 T91 A12 A14 A19
0154,0155*.. A58 B02 Flh
Sth S01
Ford Mondeo Kombi 66-125 225/35R18 K46 K49 K50 T87 A02 A04 A05
BWY 66-150 215/40R18 K49 K50 T89 A06 A08 A09
e1*98/14*0156*.. 66-166 225/40R18 K46 K49 K50 T88 T89 T91 A12 A14 A19
66-166 235/40R18 K46 K49 K50 A58 B02 Car
S01
Ford S-Max 74-162 225/45R18 T95 A02 A04 A05
WA6 74-162 235/40R18 K50 T93 T95 A06 A08 A09
e13*2001/116*0185*. 74-162 235/45R18 K50 T94 T98 A12 A14 A19
74-162 245/40R18 K46 K49 K50 T93 T97 A58 B02 V18
74-162 255/40R18 K46 K49 K50 S04
Jaguar X-Type 96-170 225/40R18 K42 K46 T88 T89 A02 A04 A05
CF1 96-170 245/35R18 K42 K43 K44 K46 L02 T88 T89 A06 A08 A09
e11*98/14*0176*.. 96-170 255/35R18 K42 K44 K46 R03 A12 A14 A19
B02 K41 K45
K49 K50 K56
Lim V18 S01
Jaguar XJ 152-291 235/50R18 R35 A02 A04 A05
N*3 152-291 245/45R18 K41 A06 A08 A09
e11*2001/116*0217*. 152-291 255/45R18 K41 A12 A14 A19
. B02 B03 J32
NBF V18 S02
Volvo C30 74-162 215/40R18 K42 K49 K50 T85 T89 A02 A04 A05
M, M-2D 74-162 225/35R18 K25 K42 K49 K50 T83 T87 A06 A08 A09
e4*2001/116*0076*.., 74-162 225/40R18 K25 K42 K49 K50 A12 A14 A19
e1*2001/116*0427*.. 74-162 245/35R18 K42 K44 K50 R03 A58 B02
Com V18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

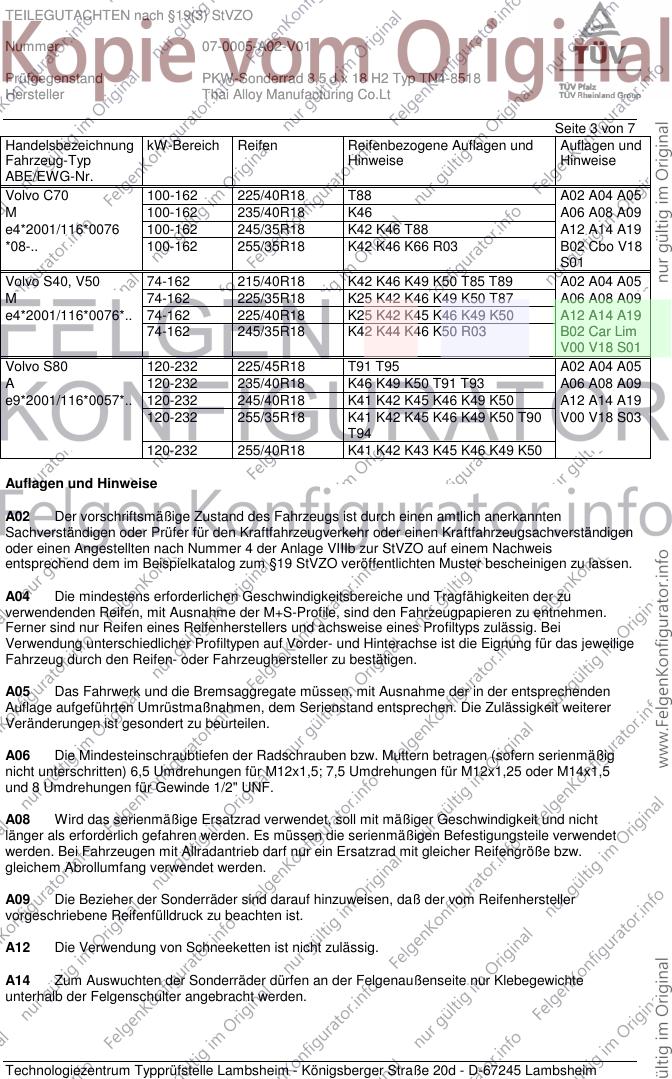

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C70 100-162 225/40R18 T88 A02 A04 A05
M 100-162 235/40R18 K46 A06 A08 A09
e4*2001/116*0076 100-162 245/35R18 K42 K46 T88 A12 A14 A19
*08-.. 100-162 255/35R18 K42 K46 K66 R03 B02 Cbo V18
S01
Volvo S40, V50 74-162 215/40R18 K42 K46 K49 K50 T85 T89 A02 A04 A05
M 74-162 225/35R18 K25 K42 K46 K49 K50 T87 A06 A08 A09
e4*2001/116*0076*.. 74-162 225/40R18 K25 K42 K45 K46 K49 K50 A12 A14 A19
74-162 245/35R18 K42 K44 K46 K50 R03 B02 Car Lim
V00 V18 S01
Volvo S80 120-232 225/45R18 T91 T95 A02 A04 A05
A 120-232 235/40R18 K46 K49 K50 T91 T93 A06 A08 A09
e9*2001/116*0057*.. 120-232 245/40R18 K41 K42 K45 K46 K49 K50 A12 A14 A19
120-232 255/35R18 K41 K42 K45 K46 K49 K50 T90 V00 V18 S03
T94
120-232 255/40R18 K41 K42 K43 K45 K46 K49 K50
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

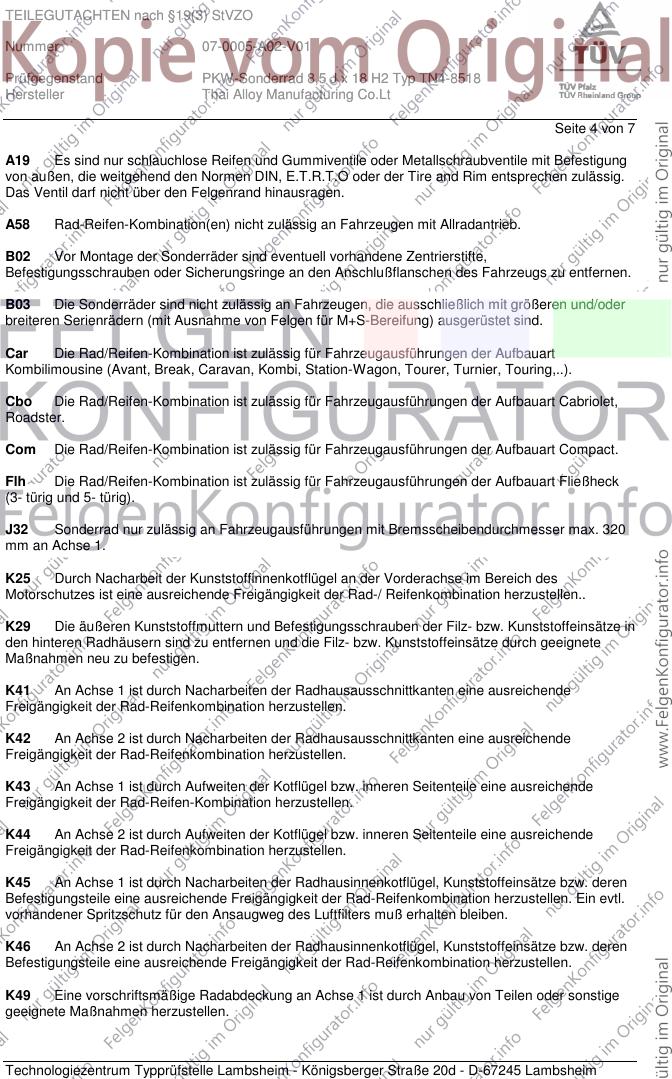

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 4 von 7
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
J32 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 320
mm an Achse 1.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze in
den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

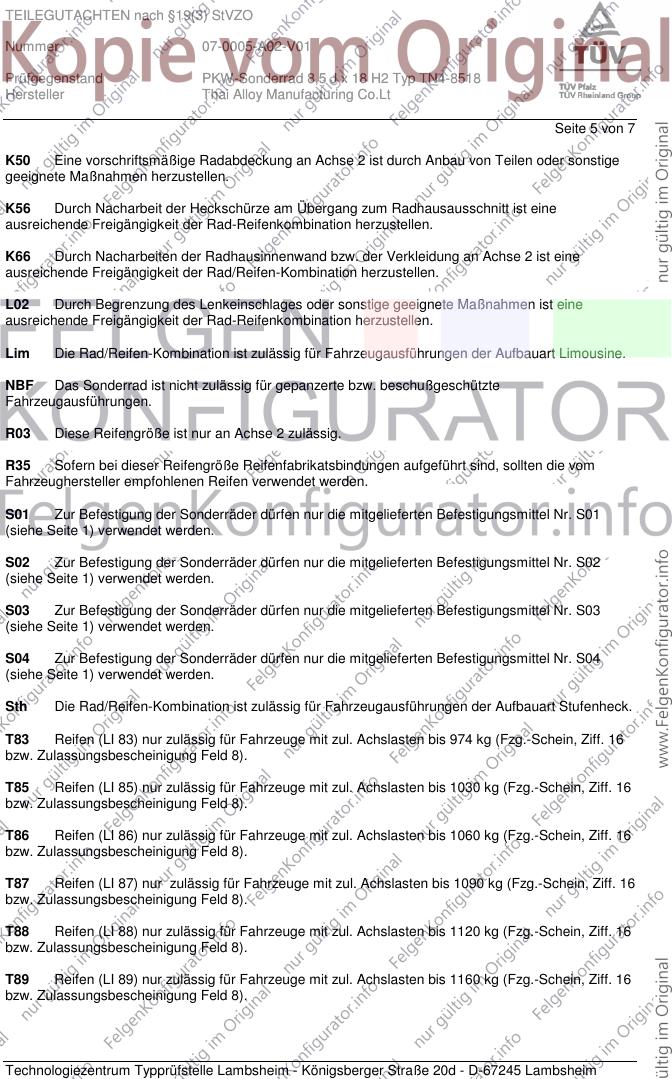

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 5 von 7
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

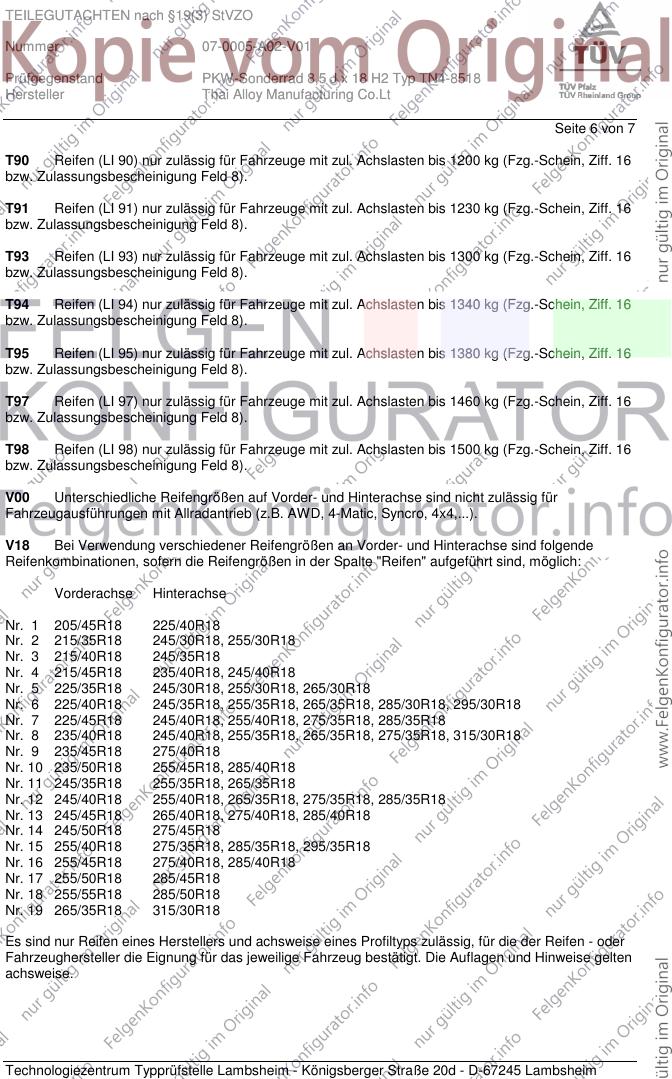

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 6 von 7
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 275/40R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 245/35R18 255/35R18, 265/35R18
Nr. 12 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 13 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 14 245/50R18 275/45R18
Nr. 15 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 16 255/45R18 275/40R18, 285/40R18
Nr. 17 255/50R18 285/45R18
Nr. 18 255/55R18 285/50R18
Nr. 19 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

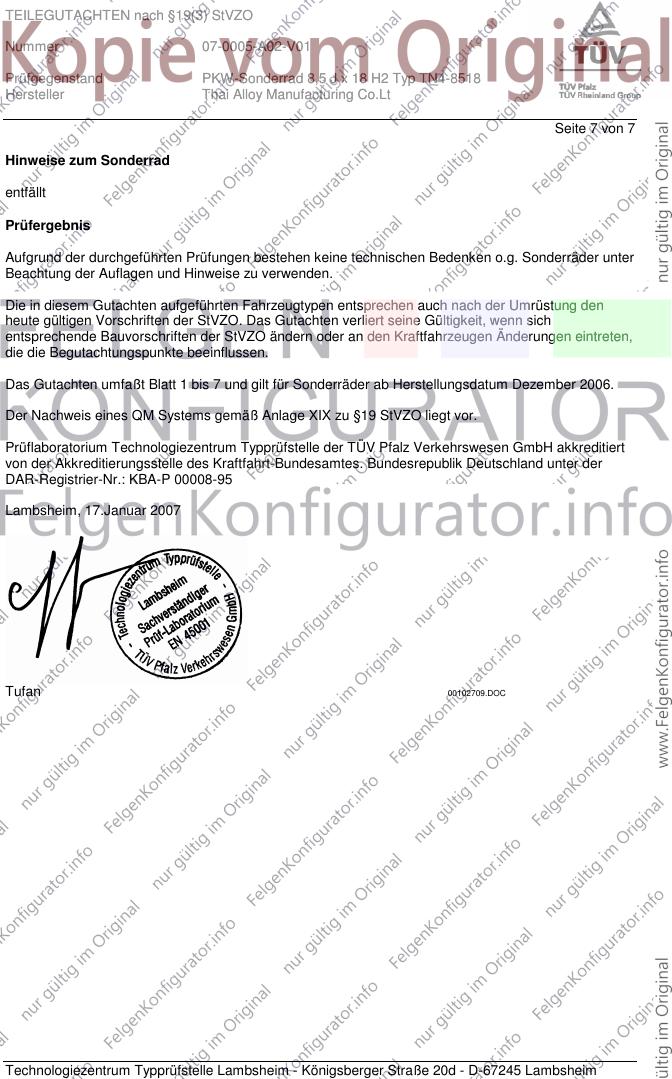

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 07-0005-A02-V01
Prüfgegenstand PKW-Sonderrad 8,5 J x 18 H2 Typ TN4-8518
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 7 von 7
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17.Januar 2007
Tufan 00102709.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
