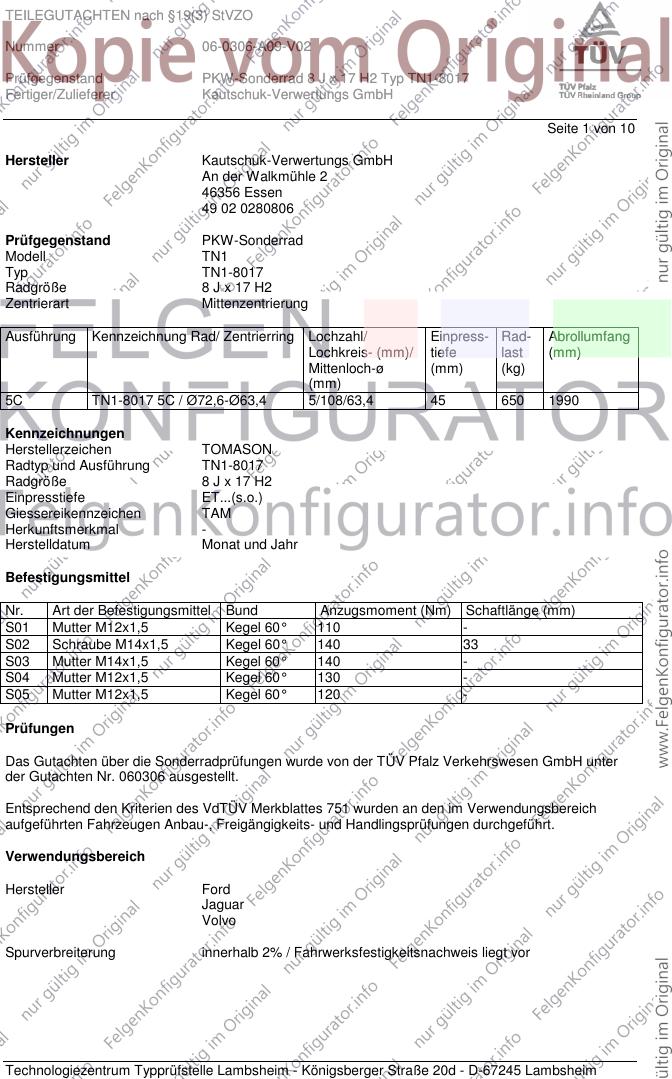

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 1 von 10
Hersteller Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN1-8017 5C / Ø72,6-Ø63,4 5/108/63,4 45 650 1990
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8017
Radgröße 8 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 060306 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

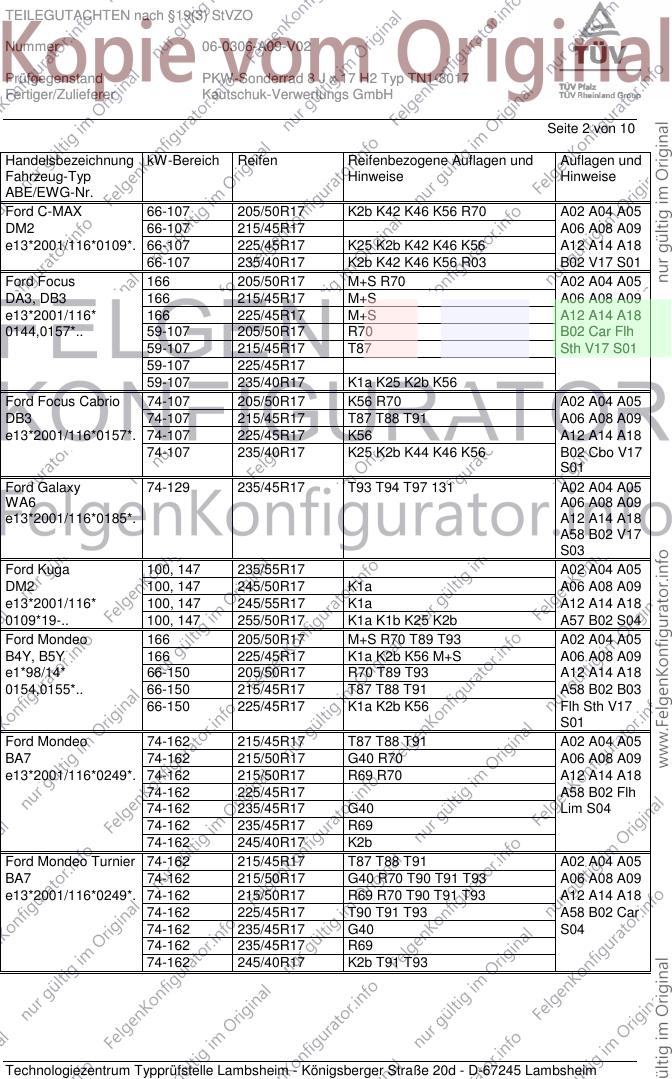

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 K2b K42 K46 K56 R70 A02 A04 A05
DM2 66-107 215/45R17 A06 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 K25 K2b K42 K46 K56 A12 A14 A18
66-107 235/40R17 K2b K42 K46 K56 R03 B02 V17 S01
Ford Focus 166 205/50R17 M+S R70 A02 A04 A05
DA3, DB3 166 215/45R17 M+S A06 A08 A09
e13*2001/116* 166 225/45R17 M+S A12 A14 A18
0144,0157*.. 59-107 205/50R17 R70 B02 Car Flh
59-107 215/45R17 T87 Sth V17 S01
59-107 225/45R17
59-107 235/40R17 K1a K25 K2b K56
Ford Focus Cabrio 74-107 205/50R17 K56 R70 A02 A04 A05
DB3 74-107 215/45R17 T87 T88 T91 A06 A08 A09
e13*2001/116*0157*. 74-107 225/45R17 K56 A12 A14 A18
74-107 235/40R17 K25 K2b K44 K46 K56 B02 Cbo V17
S01
Ford Galaxy 74-129 235/45R17 T93 T94 T97 131 A02 A04 A05
WA6 A06 A08 A09
e13*2001/116*0185*. A12 A14 A18
A58 B02 V17
S03
Ford Kuga 100, 147 235/55R17 A02 A04 A05
DM2 100, 147 245/50R17 K1a A06 A08 A09
e13*2001/116* 100, 147 245/55R17 K1a A12 A14 A18
0109*19-.. 100, 147 255/50R17 K1a K1b K25 K2b A57 B02 S04
Ford Mondeo 166 205/50R17 M+S R70 T89 T93 A02 A04 A05
B4Y, B5Y 166 225/45R17 K1a K2b K56 M+S A06 A08 A09
e1*98/14* 66-150 205/50R17 R70 T89 T93 A12 A14 A18
0154,0155*.. 66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 K1a K2b K56 Flh Sth V17
S01
Ford Mondeo 74-162 215/45R17 T87 T88 T91 A02 A04 A05
BA7 74-162 215/50R17 G40 R70 A06 A08 A09
e13*2001/116*0249*. 74-162 215/50R17 R69 R70 A12 A14 A18
74-162 225/45R17 A58 B02 Flh
74-162 235/45R17 G40 Lim S04
74-162 235/45R17 R69
74-162 245/40R17 K2b
Ford Mondeo Turnier 74-162 215/45R17 T87 T88 T91 A02 A04 A05
BA7 74-162 215/50R17 G40 R70 T90 T91 T93 A06 A08 A09
e13*2001/116*0249*. 74-162 215/50R17 R69 R70 T90 T91 T93 A12 A14 A18
74-162 225/45R17 T90 T91 T93 A58 B02 Car
74-162 235/45R17 G40 S04
74-162 235/45R17 R69
74-162 245/40R17 K2b T91 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

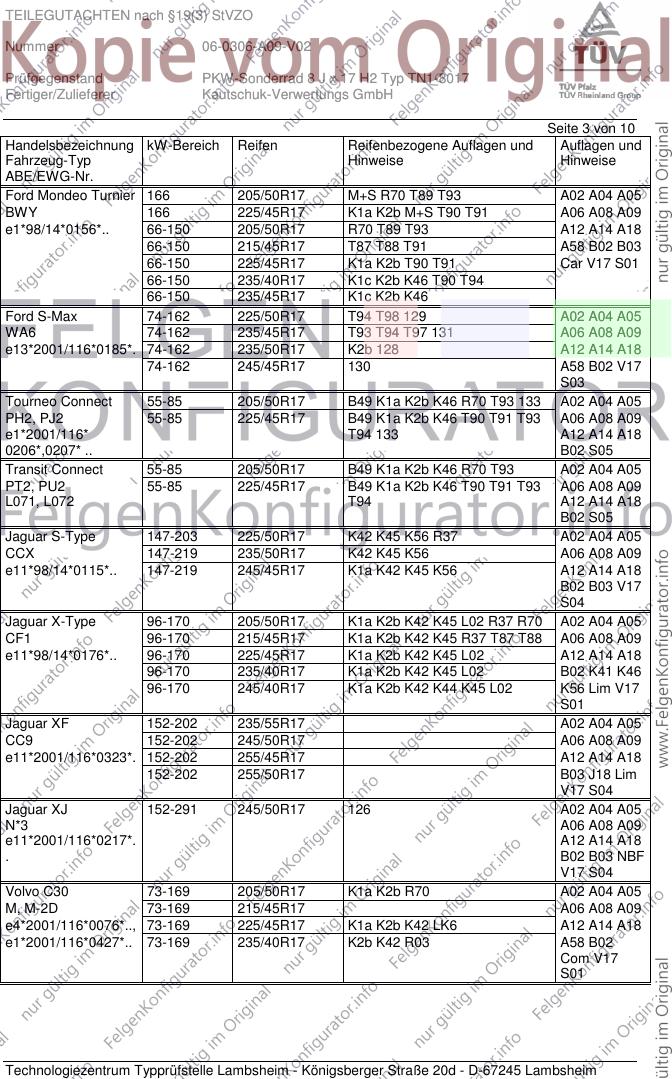

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 166 205/50R17 M+S R70 T89 T93 A02 A04 A05
BWY 166 225/45R17 K1a K2b M+S T90 T91 A06 A08 A09
e1*98/14*0156*.. 66-150 205/50R17 R70 T89 T93 A12 A14 A18
66-150 215/45R17 T87 T88 T91 A58 B02 B03
66-150 225/45R17 K1a K2b T90 T91 Car V17 S01
66-150 235/40R17 K1c K2b K46 T90 T94
66-150 235/45R17 K1c K2b K46
Ford S-Max 74-162 225/50R17 T94 T98 129 A02 A04 A05
WA6 74-162 235/45R17 T93 T94 T97 131 A06 A08 A09
e13*2001/116*0185*. 74-162 235/50R17 K2b 128 A12 A14 A18
74-162 245/45R17 130 A58 B02 V17
S03
Tourneo Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 133 A02 A04 A05
PH2, PJ2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 A06 A08 A09
e1*2001/116* T94 133 A12 A14 A18
0206*,0207* .. B02 S05
Transit Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A02 A04 A05
PT2, PU2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 A06 A08 A09
L071, L072 T94 A12 A14 A18
B02 S05
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 R37 A02 A04 A05
CCX 147-219 235/50R17 K42 K45 K56 A06 A08 A09
e11*98/14*0115*.. 147-219 245/45R17 K1a K42 K45 K56 A12 A14 A18
B02 B03 V17
S04
Jaguar X-Type 96-170 205/50R17 K1a K2b K42 K45 L02 R37 R70 A02 A04 A05
CF1 96-170 215/45R17 K1a K2b K42 K45 R37 T87 T88 A06 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K42 K45 L02 A12 A14 A18
96-170 235/40R17 K1a K2b K42 K45 L02 B02 K41 K46
96-170 245/40R17 K1a K2b K42 K44 K45 L02 K56 Lim V17
S01
Jaguar XF 152-202 235/55R17 A02 A04 A05
CC9 152-202 245/50R17 A06 A08 A09
e11*2001/116*0323*. 152-202 255/45R17 A12 A14 A18
152-202 255/50R17 B03 J18 Lim
V17 S04
Jaguar XJ 152-291 245/50R17 126 A02 A04 A05
N*3 A06 A08 A09
e11*2001/116*0217*. A12 A14 A18
. B02 B03 NBF
V17 S04
Volvo C30 73-169 205/50R17 K1a K2b R70 A02 A04 A05
M, M-2D 73-169 215/45R17 A06 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 K1a K2b K42 LK6 A12 A14 A18
e1*2001/116*0427*.. 73-169 235/40R17 K2b K42 R03 A58 B02
Com V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

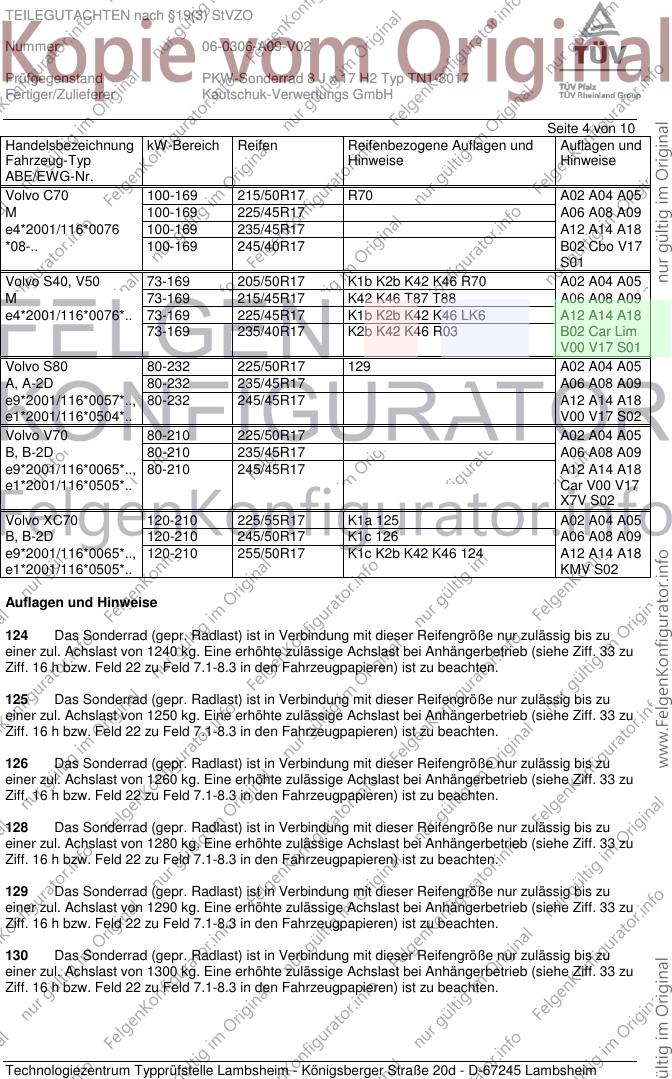

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo C70 100-169 215/50R17 R70 A02 A04 A05
M 100-169 225/45R17 A06 A08 A09
e4*2001/116*0076 100-169 235/45R17 A12 A14 A18
*08-.. 100-169 245/40R17 B02 Cbo V17
S01
Volvo S40, V50 73-169 205/50R17 K1b K2b K42 K46 R70 A02 A04 A05
M 73-169 215/45R17 K42 K46 T87 T88 A06 A08 A09
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 LK6 A12 A14 A18
73-169 235/40R17 K2b K42 K46 R03 B02 Car Lim
V00 V17 S01
Volvo S80 80-232 225/50R17 129 A02 A04 A05
A, A-2D 80-232 235/45R17 A06 A08 A09
e9*2001/116*0057*.., 80-232 245/45R17 A12 A14 A18
e1*2001/116*0504*.. V00 V17 S02
Volvo V70 80-210 225/50R17 A02 A04 A05
B, B-2D 80-210 235/45R17 A06 A08 A09
e9*2001/116*0065*.., 80-210 245/45R17 A12 A14 A18
e1*2001/116*0505*.. Car V00 V17
X7V S02
Volvo XC70 120-210 225/55R17 K1a 125 A02 A04 A05
B, B-2D 120-210 245/50R17 K1c 126 A06 A08 A09
e9*2001/116*0065*.., 120-210 255/50R17 K1c K2b K42 K46 124 A12 A14 A18
e1*2001/116*0505*.. KMV S02
Auflagen und Hinweise
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH

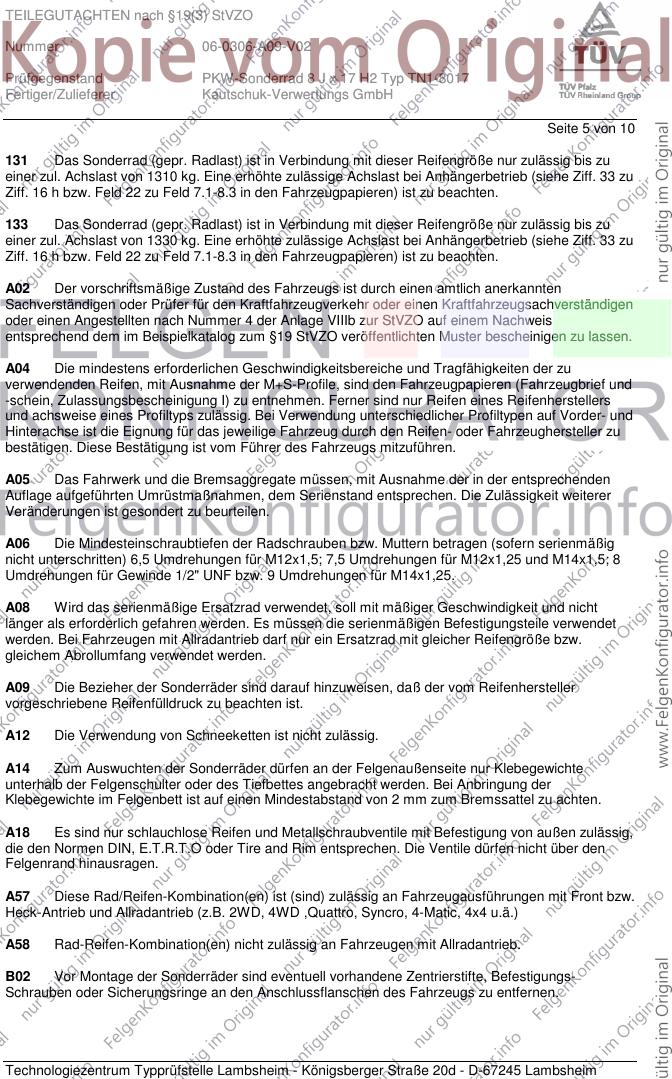

Seite 5 von 10
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.

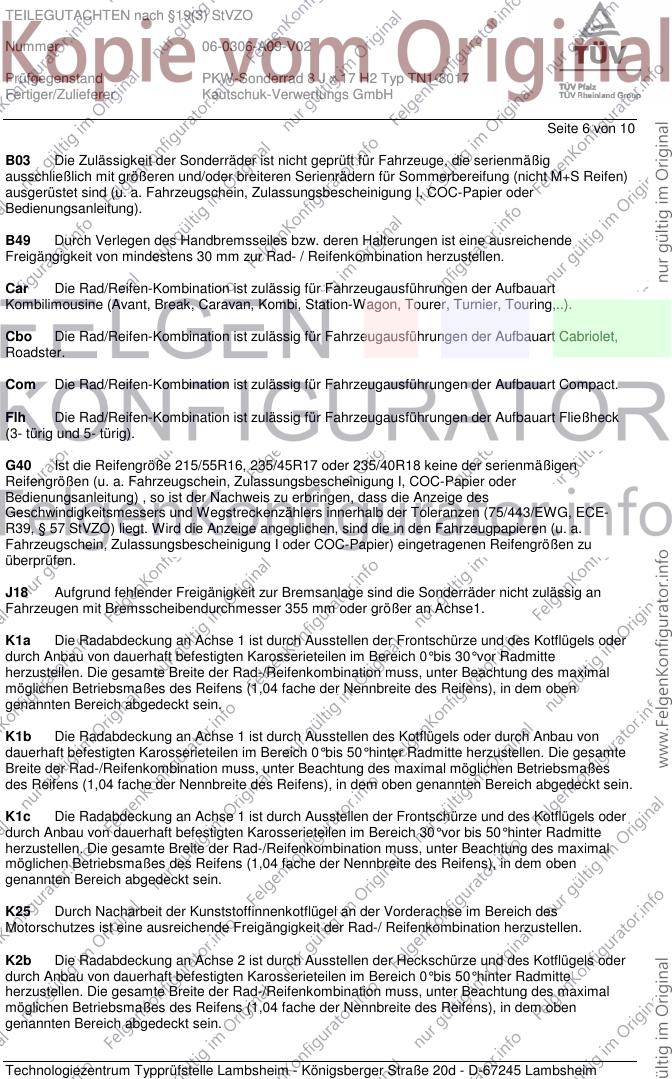

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 6 von 10
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G40 Ist die Reifengröße 215/55R16, 235/45R17 oder 235/40R18 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
J18 Aufgrund fehlender Freigänigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

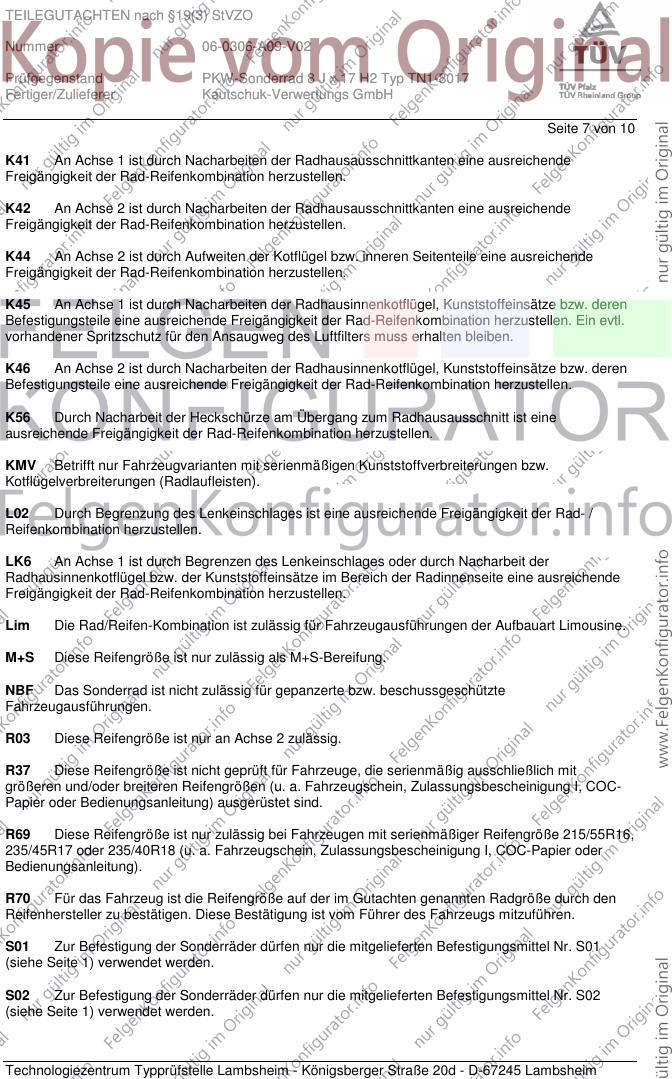

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 7 von 10
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.

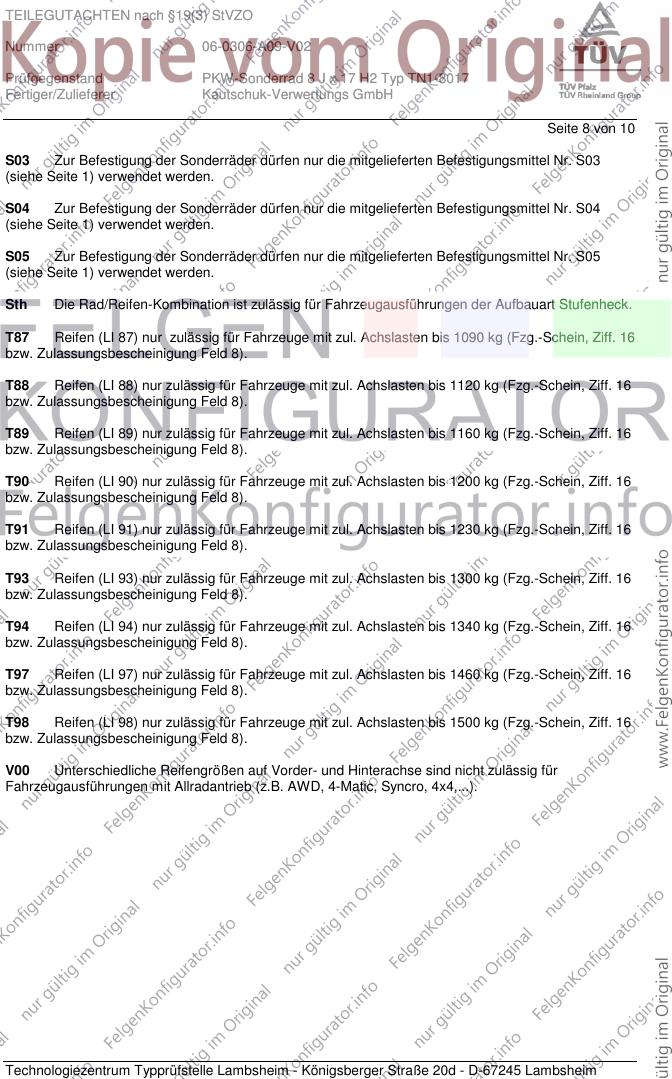

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 8 von 10
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

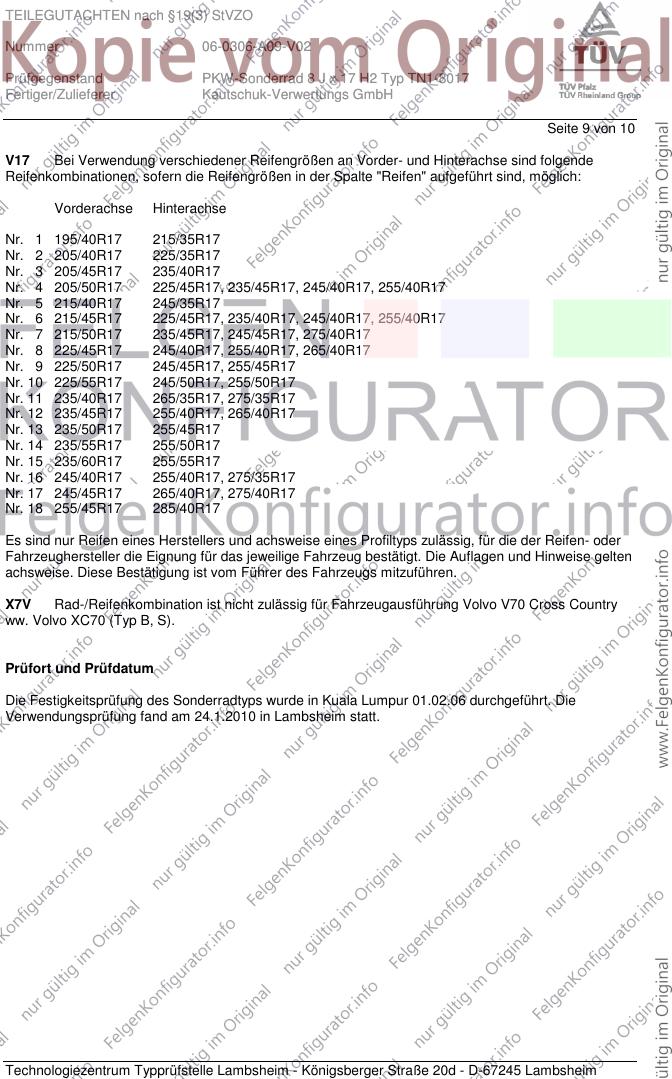

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Kuala Lumpur 01.02.06 durchgeführt. Die
Verwendungsprüfung fand am 24.1.2010 in Lambsheim statt.

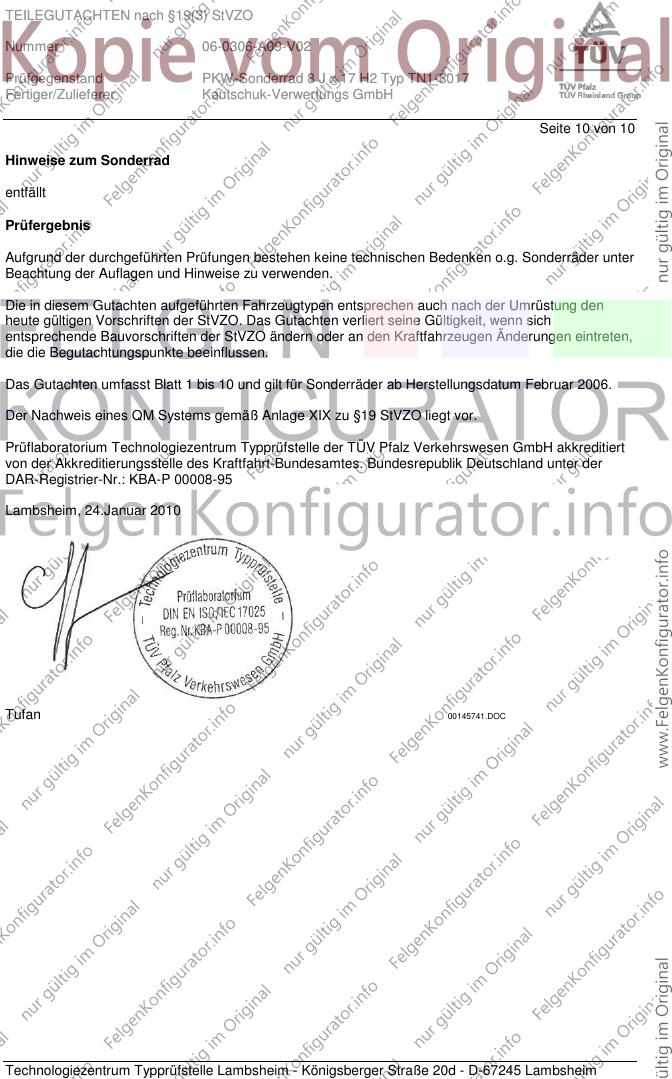

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A09-V02
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Fertiger/Zulieferer Kautschuk-Verwertungs GmbH
Seite 10 von 10
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24.Januar 2010
Tufan 00145741.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
