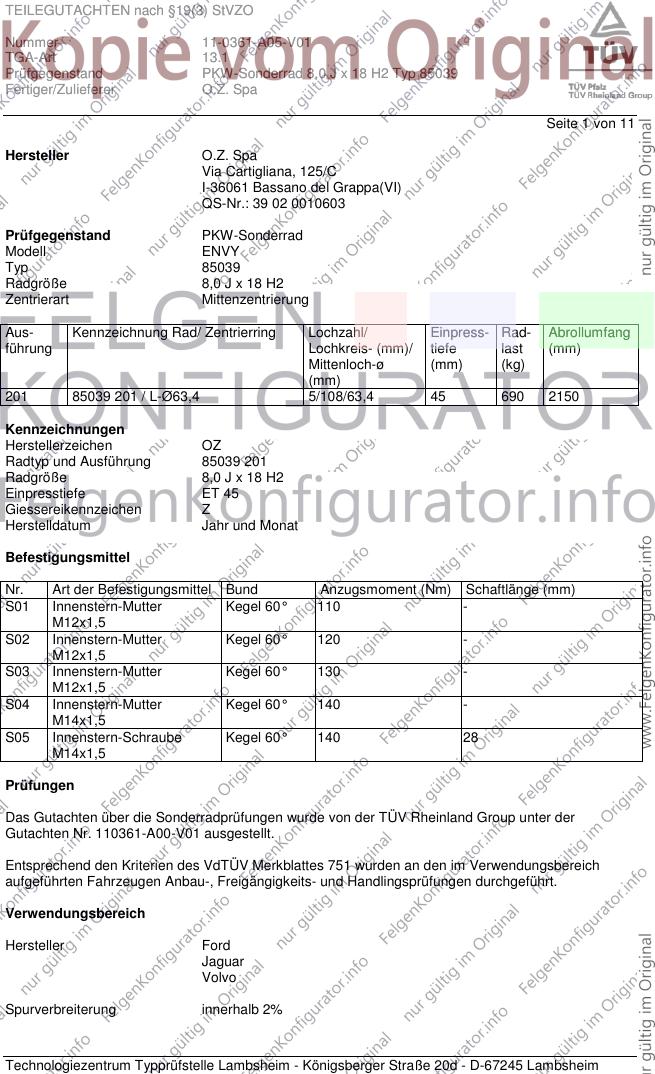

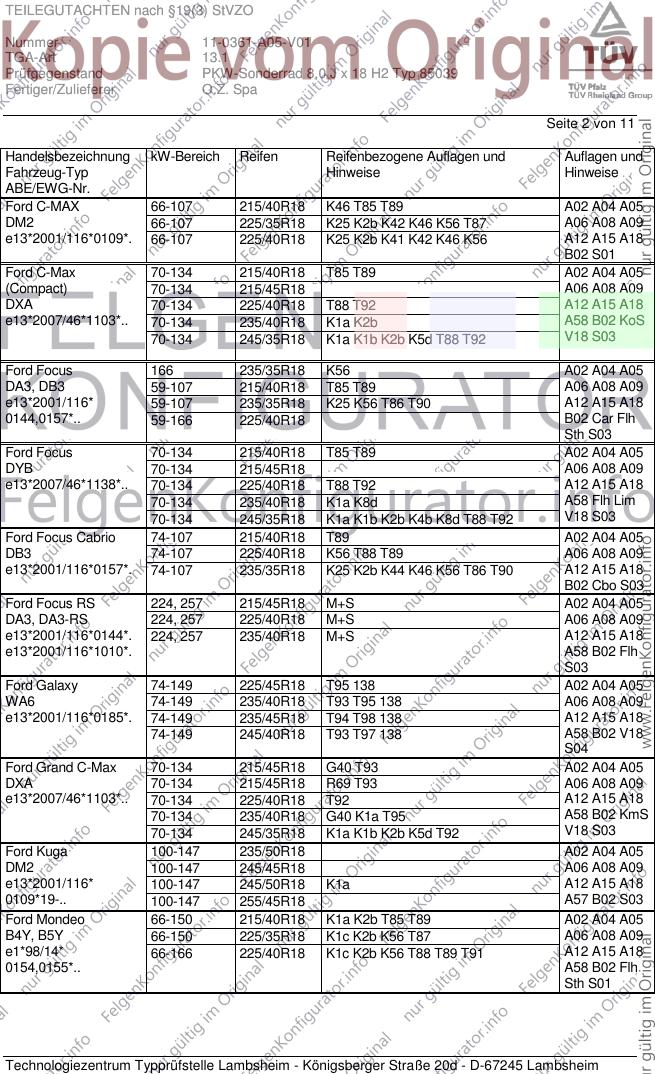

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 11
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ENVY
Typ 85039
Radgröße 8,0 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 85039 201 / L-Ø63,4 5/108/63,4 45 690 2150
Kennzeichnungen
Herstellerzeichen OZ
Radtyp und Ausführung 85039 201
Radgröße 8,0 J x 18 H2
Einpresstiefe ET 45
Giessereikennzeichen Z
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Innenstern-Mutter Kegel 60° 110 -
M12x1,5
S02 Innenstern-Mutter Kegel 60° 120 -
M12x1,5
S03 Innenstern-Mutter Kegel 60° 130 -
M12x1,5
S04 Innenstern-Mutter Kegel 60° 140 -
M14x1,5
S05 Innenstern-Schraube Kegel 60° 140 28
M14x1,5
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 110361-A00-V01 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A02 A04 A05
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A06 A08 A09
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56 A12 A15 A18
B02 S01
Ford C-Max 70-134 215/40R18 T85 T89 A02 A04 A05
(Compact) 70-134 215/45R18 A06 A08 A09
DXA 70-134 225/40R18 T88 T92 A12 A15 A18
e13*2007/46*1103*.. 70-134 235/40R18 K1a K2b A58 B02 KoS
70-134 245/35R18 K1a K1b K2b K5d T88 T92 V18 S03
Ford Focus 166 235/35R18 K56 A02 A04 A05
DA3, DB3 59-107 215/40R18 T85 T89 A06 A08 A09
e13*2001/116* 59-107 235/35R18 K25 K56 T86 T90 A12 A15 A18
0144,0157*.. 59-166 225/40R18 B02 Car Flh
Sth S03
Ford Focus 70-134 215/40R18 T85 T89 A02 A04 A05
DYB 70-134 215/45R18 A06 A08 A09
e13*2007/46*1138*.. 70-134 225/40R18 T88 T92 A12 A15 A18
70-134 235/40R18 K1a K8d A58 Flh Lim
70-134 245/35R18 K1a K1b K2b K4b K8d T88 T92 V18 S03
Ford Focus Cabrio 74-107 215/40R18 T89 A02 A04 A05
DB3 74-107 225/40R18 K56 T88 T89 A06 A08 A09
e13*2001/116*0157*. 74-107 235/35R18 K25 K2b K44 K46 K56 T86 T90 A12 A15 A18
B02 Cbo S03
Ford Focus RS 224, 257 215/45R18 M+S A02 A04 A05
DA3, DA3-RS 224, 257 225/40R18 M+S A06 A08 A09
e13*2001/116*0144*. 224, 257 235/40R18 M+S A12 A15 A18
e13*2001/116*1010*. A58 B02 Flh
S03
Ford Galaxy 74-149 225/45R18 T95 138 A02 A04 A05
WA6 74-149 235/40R18 T93 T95 138 A06 A08 A09
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 138 A12 A15 A18
74-149 245/40R18 T93 T97 138 A58 B02 V18
S04
Ford Grand C-Max 70-134 215/45R18 G40 T93 A02 A04 A05
DXA 70-134 215/45R18 R69 T93 A06 A08 A09
e13*2007/46*1103*.. 70-134 225/40R18 T92 A12 A15 A18
70-134 235/40R18 G40 K1a T95 A58 B02 KmS
70-134 245/35R18 K1a K1b K2b K5d T92 V18 S03
Ford Kuga 100-147 235/50R18 A02 A04 A05
DM2 100-147 245/45R18 A06 A08 A09
e13*2001/116* 100-147 245/50R18 K1a A12 A15 A18
0109*19-.. 100-147 255/45R18 A57 B02 S03
Ford Mondeo 66-150 215/40R18 K1a K2b T85 T89 A02 A04 A05
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A06 A08 A09
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A12 A15 A18
0154,0155*.. A58 B02 Flh
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 215/40R18 T85 T89 A02 A04 A05
BA7 74-176 215/45R18 G40 T89 A06 A08 A09
e13*2001/116*0249*. 74-176 215/45R18 R69 T89 A12 A15 A18
- incl. MJ 2011 74-176 225/40R18 T88 T89 T91 A58 B02 Flh
74-176 235/40R18 G40 Lim V18 S03
74-176 235/40R18 R69
74-176 235/45R18 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 K2b T88 T89
74-176 245/40R18 G81 K2b
Ford Mondeo Turnier 74-176 215/45R18 G40 T89 T93 A02 A04 A05
BA7 74-176 215/45R18 R69 T89 T93 A06 A08 A09
e13*2001/116*0249*. 74-176 225/40R18 T88 T89 T91 A12 A15 A18
- incl. MJ 2011 74-176 235/40R18 G40 T91 T93 A58 B02 Car
74-176 235/40R18 R69 T91 T93 V18 S03
74-176 235/45R18 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 K2b T88 T89 T92
74-176 245/40R18 G81 K2b
81,92 215/40R18 T89
Ford Mondeo Turnier 66-125 225/35R18 K1a T87 A02 A04 A05
BWY 66-150 215/40R18 T89 A06 A08 A09
e1*98/14*0156*.. 66-166 225/40R18 K1a T88 T89 T91 A12 A15 A18
A58 B02 Car
S01
Ford S-Max 74-176 225/45R18 T95 138 A02 A04 A05
WA6 74-176 235/40R18 T93 T95 138 A06 A08 A09
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 138 A12 A15 A18
74-176 245/40R18 T93 T97 138 A58 B02 V18
S04
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A02 A04 A05
PH2, PJ2 A06 A08 A09
e1*2001/116* A12 A15 A18
0206*,0207* .. B02 S02
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A02 A04 A05
PT2, PU2 A06 A08 A09
L071, L072 A12 A15 A18
B02 S02
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A02 A04 A05
CCX 147-219 245/40R18 K1a K42 K45 K56 A06 A08 A09
e11*98/14*0115*.. A12 A15 A18
B02 S03
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T89 A02 A04 A05
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T89 A06 A08 A09
e11*98/14*0176*.. A12 A15 A18
B02 K41 K45
K46 K56 Lim
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 152-202 235/50R18 A12 A02 A04 A05
CC9 152-202 245/45R18 A10 A06 A08 A09
e11*2001/116*0323*. 152-202 255/45R18 A12 A15 A18 B03
Lim V18 S03
Jaguar XJ 152-291 235/50R18 R35 A02 A04 A05
N*3 152-291 245/45R18 A06 A08 A09
e11*2001/116*0217*.. 152-291 255/45R18 K41 A12 A15 A18
B02 NBF V18
S03
Volvo C30 73-169 215/40R18 T85 T89 A02 A04 A05
M, M-2D 73-169 215/45R18 G03 K42 L02 A06 A08 A09
e4*2001/116*0076*.., 73-169 225/35R18 K1a K25 K2b K42 T83 T87 A12 A15 A18
e1*2001/116*0427*.. 73-169 225/40R18 K1a K2b K42 L02 A58 B02 Com
S01
Volvo C70 100-169 215/45R18 A02 A04 A05
M 100-169 225/40R18 T88 A06 A08 A09
e4*2001/116*0076 100-169 235/40R18 A12 A15 A18
*08-.. 100-169 245/35R18 K46 K66 T88 B02 Cbo V18
S01
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A02 A04 A05
M 73-169 215/45R18 G03 K42 K46 LK6 A06 A08 A09
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 A12 A15 A18
73-169 225/40R18 K1b K2b K42 K46 LK6 B02 Car Lim
73-169 245/35R18 K2b K42 K46 R03 V00 V18 S01
Volvo S60, V60 110-224 215/45R18 T89 T93 A02 A04 A05
F 110-224 225/40R18 T92 A06 A08 A09
e9*2007/46*0023*.. 110-224 235/40R18 K4i T91 T95 A12 A15 A18
110-224 245/35R18 K1a K1b K2b K4i K6f T92 A57 Car Lim
110-224 245/40R18 K1a K1b K2b K4i K6f V00 V18 S05
Volvo S80 80-232 225/45R18 T91 T95 A02 A04 A05
A, A-2D 80-232 235/40R18 T91 T93 A06 A08 A09
e9*2001/116*0057*.., 80-232 245/40R18 A12 A15 A18
e1*2001/116*0504*.. V00 V18 S05
Volvo V70 80-224 225/45R18 T91 T95 A02 A04 A05
B, B-2D, B-N2D 80-224 235/40R18 T91 T93 A06 A08 A09
e9*2001/116*0065*..; 80-224 245/40R18 A12 A15 A18
e1*2001/116*0505*..; Car V00 V18
e1*2007/46*0495*.. X7V S05
Volvo XC60 120-224 235/60R18 K1a A02 A04 A05
D, D-2D, D-N2D 120-224 255/50R18 K1c K2b A06 A08 A09
e9*2001/116*0068*..; 120-224 255/55R18 K1c K2b A12 A15 A18
e1*2001/116*0507*..; A57 S05
e1*2007/46*0339*..
Volvo XC70 120-224 225/50R18 K1a A02 A04 A05
B, B-2D, B-N2D 120-224 235/50R18 K1c A06 A08 A09
e9*2001/116*0065*..; 120-224 245/45R18 K1a A12 A15 A18
e1*2001/116*0505*..; 120-224 255/45R18 K1c Car KMV S05
e1*2007/46*0495*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 5 von 11
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 6 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 8 von 11
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 9 von 11
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Malaysia Sdn. Bhd., Subang Jaya
ab August 2010 durchgeführt. Die Verwendungsprüfung fand am 29. April 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Zur Befestigung der Sonderradauführung sind die incl. Adapter mitgelieferten Stenschrauben bzw.
Sternmuttern zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 11-0361-A05-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,0 J x 18 H2 Typ 85039
Fertiger/Zulieferer O.Z. Spa
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum September 2010.
TÜV Rheinland Kraftfahrt, Technologiezentrum Verkehrssicherheit, Typprüfstelle Fahrzeuge /
Fahrzeugteile, akkreditiert von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik
Deutschland unter der DAR-Registrier-Nr.: KBA-P 00010-96
Köln, 29. April 2011
Pohl 00164971.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
