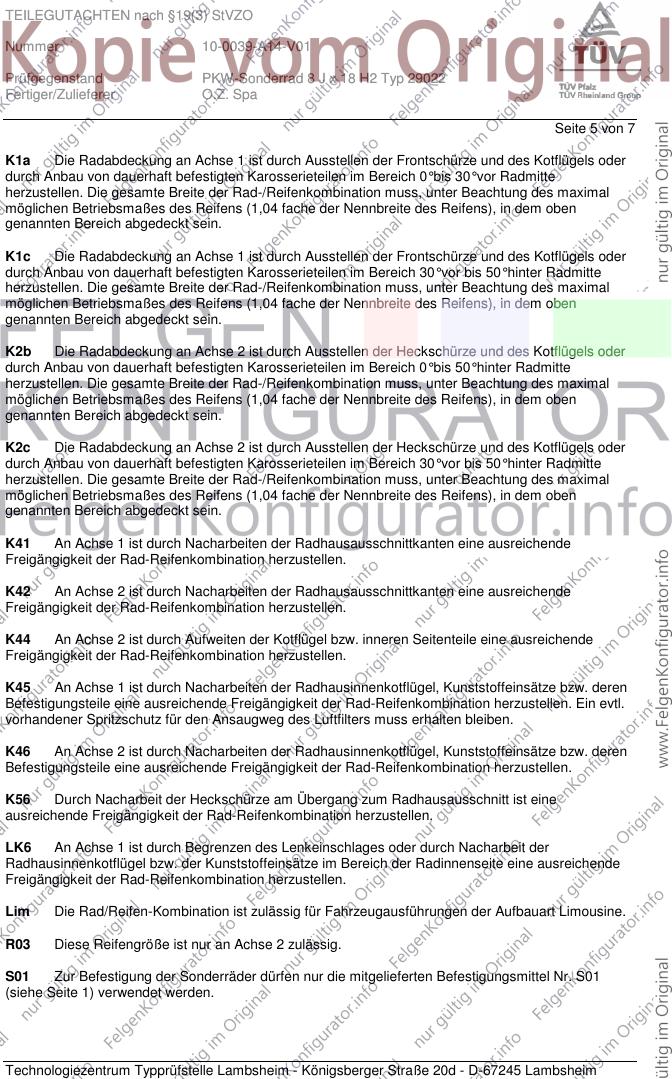

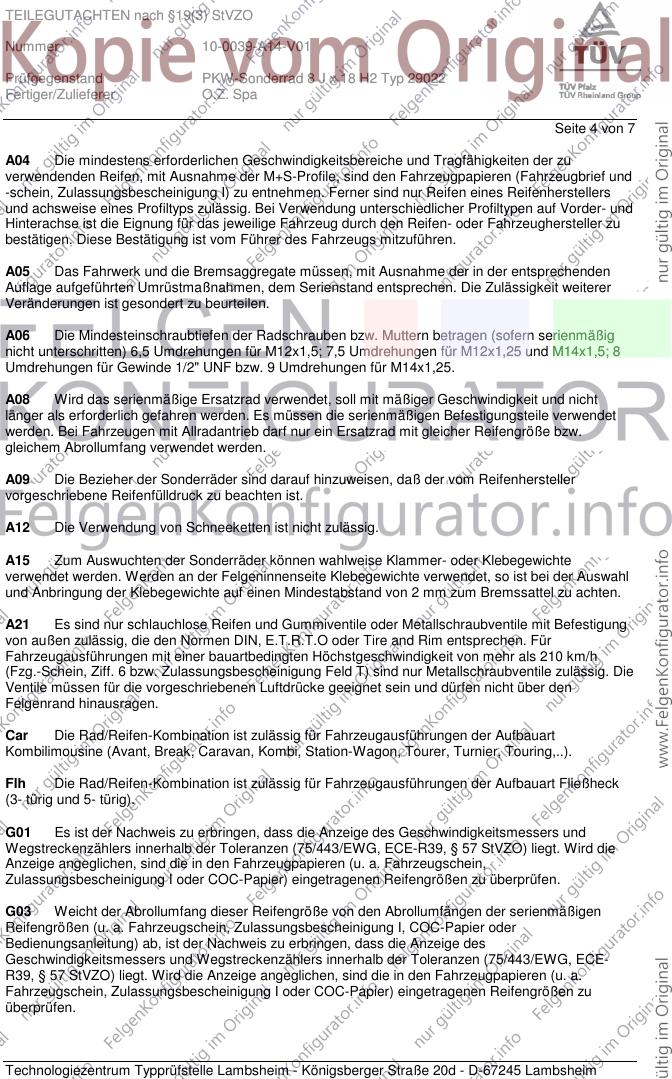

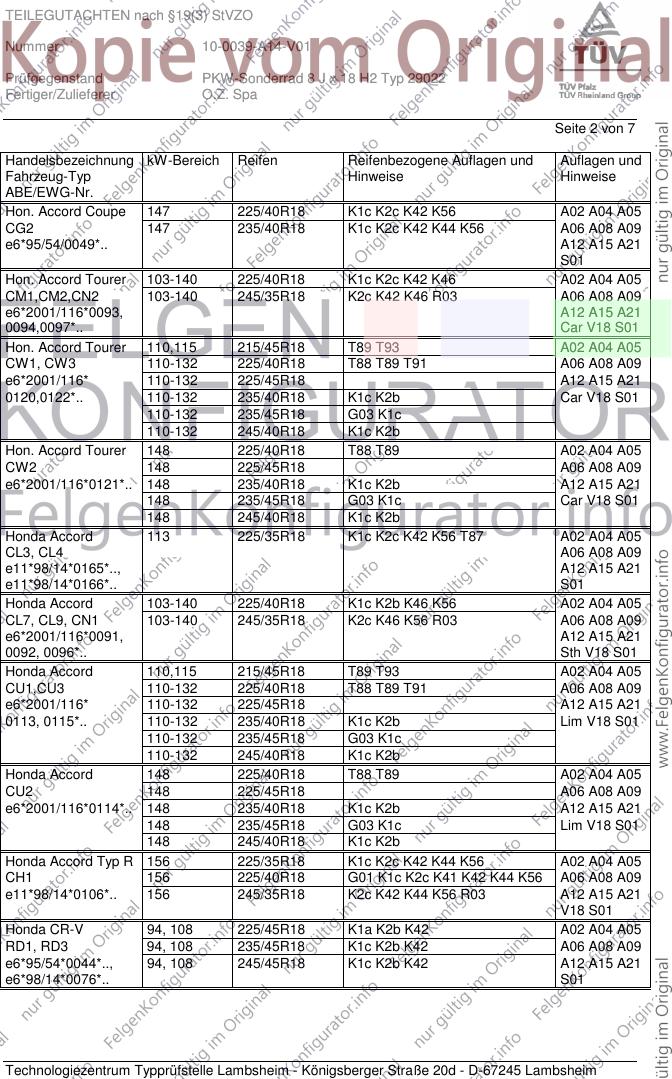

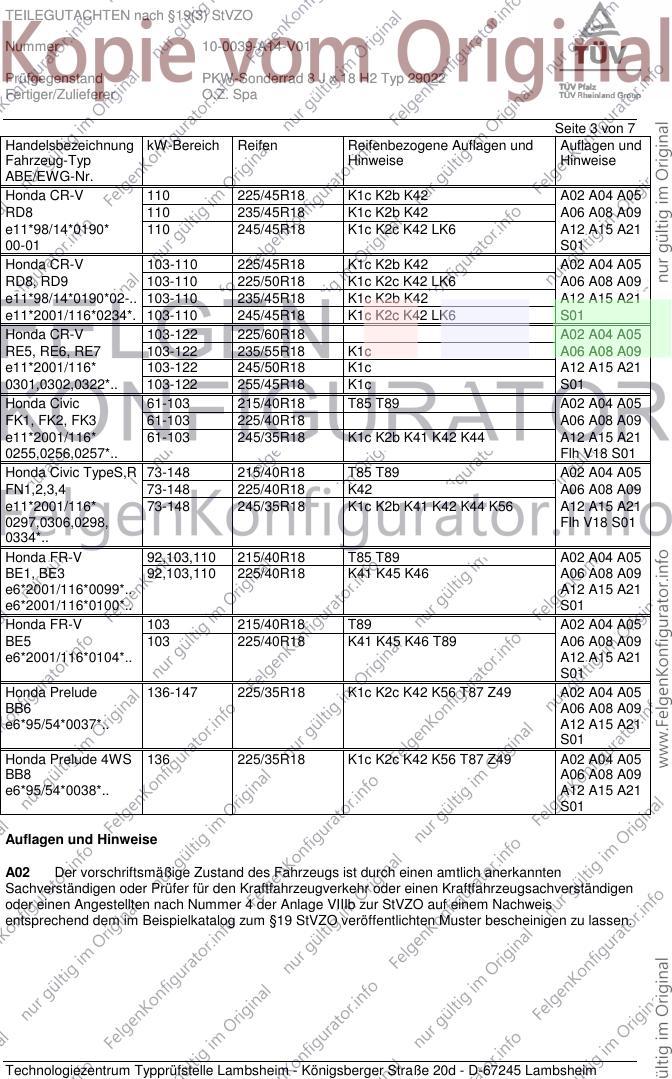

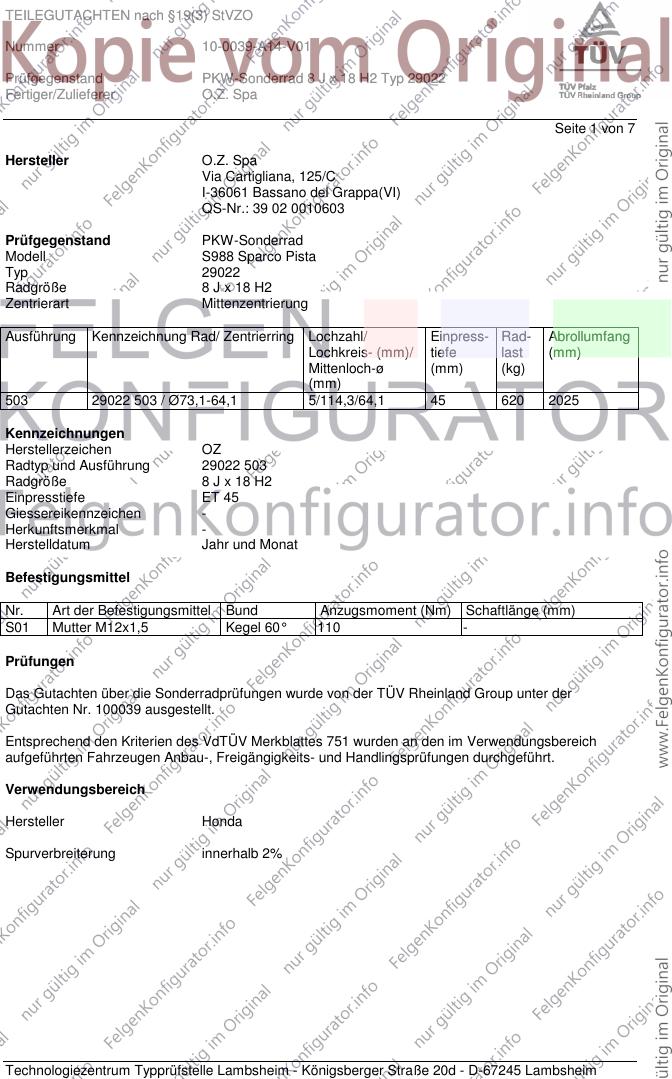

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 7
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell S988 Sparco Pista
Typ 29022
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
503 29022 503 / Ø73,1-64,1 5/114,3/64,1 45 620 2025
Kennzeichnungen
Herstellerzeichen OZ
Radtyp und Ausführung 29022 503
Radgröße 8 J x 18 H2
Einpresstiefe ET 45
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 100039 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Honda
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hon. Accord Coupe 147 225/40R18 K1c K2c K42 K56 A02 A04 A05
CG2 147 235/40R18 K1c K2c K42 K44 K56 A06 A08 A09
e6*95/54/0049*.. A12 A15 A21
S01
Hon. Accord Tourer 103-140 225/40R18 K1c K2c K42 K46 A02 A04 A05
CM1,CM2,CN2 103-140 245/35R18 K2c K42 K46 R03 A06 A08 A09
e6*2001/116*0093, A12 A15 A21
0094,0097*.. Car V18 S01
Hon. Accord Tourer 110,115 215/45R18 T89 T93 A02 A04 A05
CW1, CW3 110-132 225/40R18 T88 T89 T91 A06 A08 A09
e6*2001/116* 110-132 225/45R18 A12 A15 A21
0120,0122*.. 110-132 235/40R18 K1c K2b Car V18 S01
110-132 235/45R18 G03 K1c
110-132 245/40R18 K1c K2b
Hon. Accord Tourer 148 225/40R18 T88 T89 A02 A04 A05
CW2 148 225/45R18 A06 A08 A09
e6*2001/116*0121*.. 148 235/40R18 K1c K2b A12 A15 A21
148 235/45R18 G03 K1c Car V18 S01
148 245/40R18 K1c K2b
Honda Accord 113 225/35R18 K1c K2c K42 K56 T87 A02 A04 A05
CL3, CL4 A06 A08 A09
e11*98/14*0165*.., A12 A15 A21
e11*98/14*0166*.. S01
Honda Accord 103-140 225/40R18 K1c K2b K46 K56 A02 A04 A05
CL7, CL9, CN1 103-140 245/35R18 K2c K46 K56 R03 A06 A08 A09
e6*2001/116*0091, A12 A15 A21
0092, 0096*.. Sth V18 S01
Honda Accord 110,115 215/45R18 T89 T93 A02 A04 A05
CU1,CU3 110-132 225/40R18 T88 T89 T91 A06 A08 A09
e6*2001/116* 110-132 225/45R18 A12 A15 A21
0113, 0115*.. 110-132 235/40R18 K1c K2b Lim V18 S01
110-132 235/45R18 G03 K1c
110-132 245/40R18 K1c K2b
Honda Accord 148 225/40R18 T88 T89 A02 A04 A05
CU2 148 225/45R18 A06 A08 A09
e6*2001/116*0114*.. 148 235/40R18 K1c K2b A12 A15 A21
148 235/45R18 G03 K1c Lim V18 S01
148 245/40R18 K1c K2b
Honda Accord Typ R 156 225/35R18 K1c K2c K42 K44 K56 A02 A04 A05
CH1 156 225/40R18 G01 K1c K2c K41 K42 K44 K56 A06 A08 A09
e11*98/14*0106*.. 156 245/35R18 K2c K42 K44 K56 R03 A12 A15 A21
V18 S01
Honda CR-V 94, 108 225/45R18 K1a K2b K42 A02 A04 A05
RD1, RD3 94, 108 235/45R18 K1c K2b K42 A06 A08 A09
e6*95/54*0044*.., 94, 108 245/45R18 K1c K2b K42 A12 A15 A21
e6*98/14*0076*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Honda CR-V 110 225/45R18 K1c K2b K42 A02 A04 A05
RD8 110 235/45R18 K1c K2b K42 A06 A08 A09
e11*98/14*0190* 110 245/45R18 K1c K2c K42 LK6 A12 A15 A21
00-01 S01
Honda CR-V 103-110 225/45R18 K1c K2b K42 A02 A04 A05
RD8, RD9 103-110 225/50R18 K1c K2c K42 LK6 A06 A08 A09
e11*98/14*0190*02-.. 103-110 235/45R18 K1c K2b K42 A12 A15 A21
e11*2001/116*0234*. 103-110 245/45R18 K1c K2c K42 LK6 S01
Honda CR-V 103-122 225/60R18 A02 A04 A05
RE5, RE6, RE7 103-122 235/55R18 K1c A06 A08 A09
e11*2001/116* 103-122 245/50R18 K1c A12 A15 A21
0301,0302,0322*.. 103-122 255/45R18 K1c S01
Honda Civic 61-103 215/40R18 T85 T89 A02 A04 A05
FK1, FK2, FK3 61-103 225/40R18 A06 A08 A09
e11*2001/116* 61-103 245/35R18 K1c K2b K41 K42 K44 A12 A15 A21
0255,0256,0257*.. Flh V18 S01
Honda Civic TypeS,R 73-148 215/40R18 T85 T89 A02 A04 A05
FN1,2,3,4 73-148 225/40R18 K42 A06 A08 A09
e11*2001/116* 73-148 245/35R18 K1c K2b K41 K42 K44 K56 A12 A15 A21
0297,0306,0298, Flh V18 S01
0334*..
Honda FR-V 92,103,110 215/40R18 T85 T89 A02 A04 A05
BE1, BE3 92,103,110 225/40R18 K41 K45 K46 A06 A08 A09
e6*2001/116*0099*.. A12 A15 A21
e6*2001/116*0100*.. S01
Honda FR-V 103 215/40R18 T89 A02 A04 A05
BE5 103 225/40R18 K41 K45 K46 T89 A06 A08 A09
e6*2001/116*0104*.. A12 A15 A21
S01
Honda Prelude 136-147 225/35R18 K1c K2c K42 K56 T87 Z49 A02 A04 A05
BB6 A06 A08 A09
e6*95/54*0037*.. A12 A15 A21
S01
Honda Prelude 4WS 136 225/35R18 K1c K2c K42 K56 T87 Z49 A02 A04 A05
BB8 A06 A08 A09
e6*95/54*0038*.. A12 A15 A21
S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa
Seite 5 von 7
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa

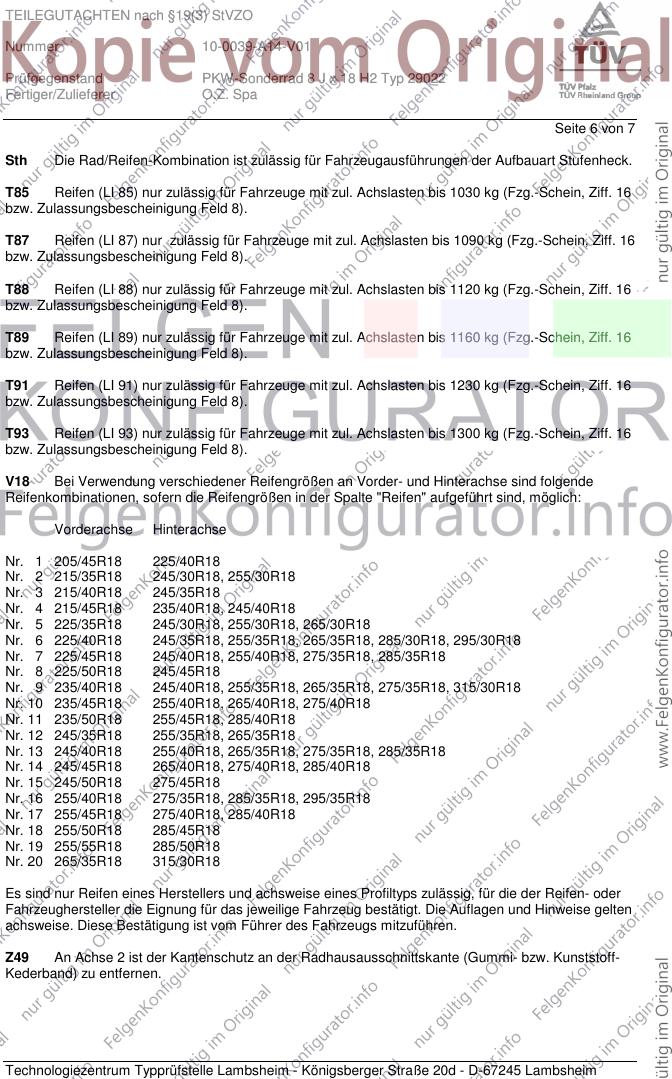

Seite 6 von 7
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 10-0039-A14-V01
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 29022
Fertiger/Zulieferer O.Z. Spa

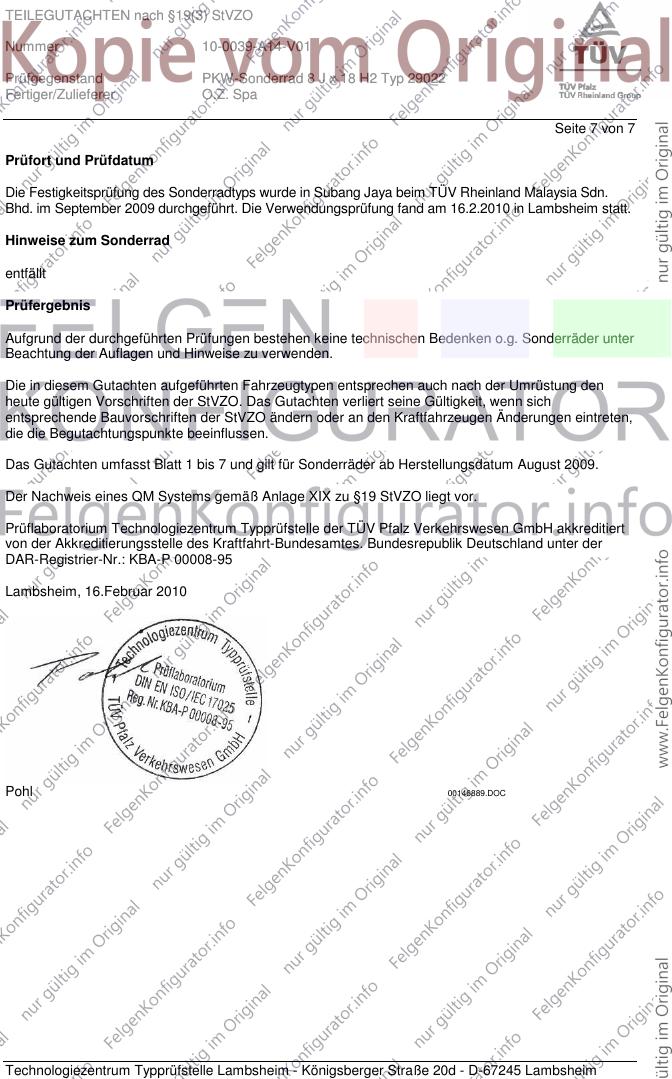

Seite 7 von 7
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia Sdn.
Bhd. im September 2009 durchgeführt. Die Verwendungsprüfung fand am 16.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Februar 2010
Pohl 00146889.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
