TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

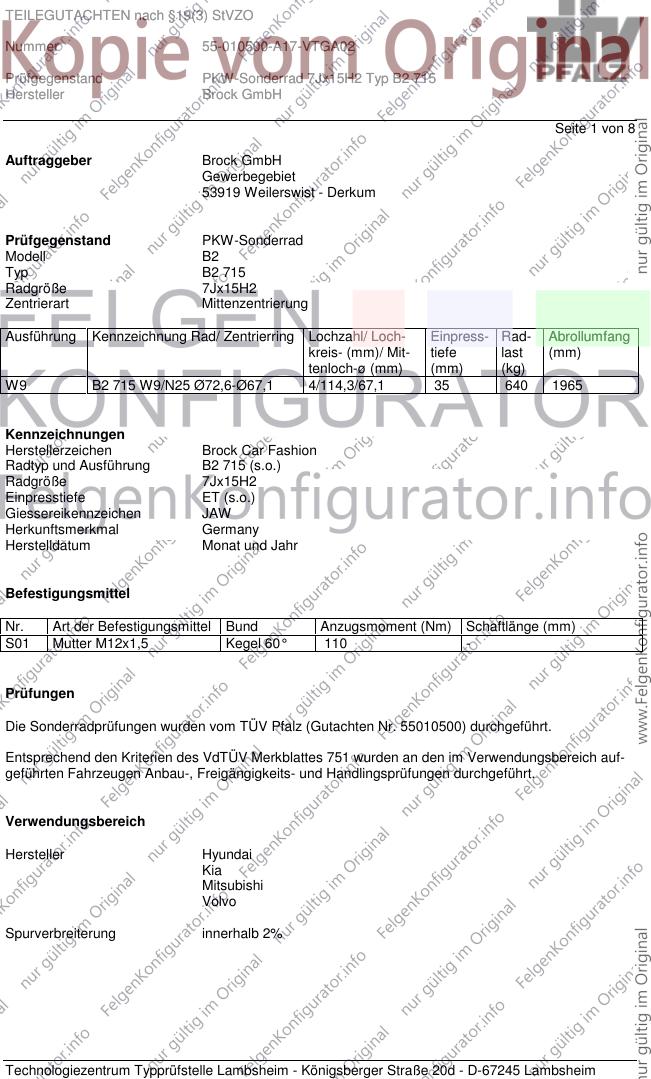

Seite 1 von 8
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B2
Typ B2 715
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W9 B2 715 W9/N25 Ø72,6-Ø67,1 4/114,3/67,1 35 640 1965
Kennzeichnungen
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B2 715 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55010500) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich auf-
geführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai
Kia
Mitsubishi
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

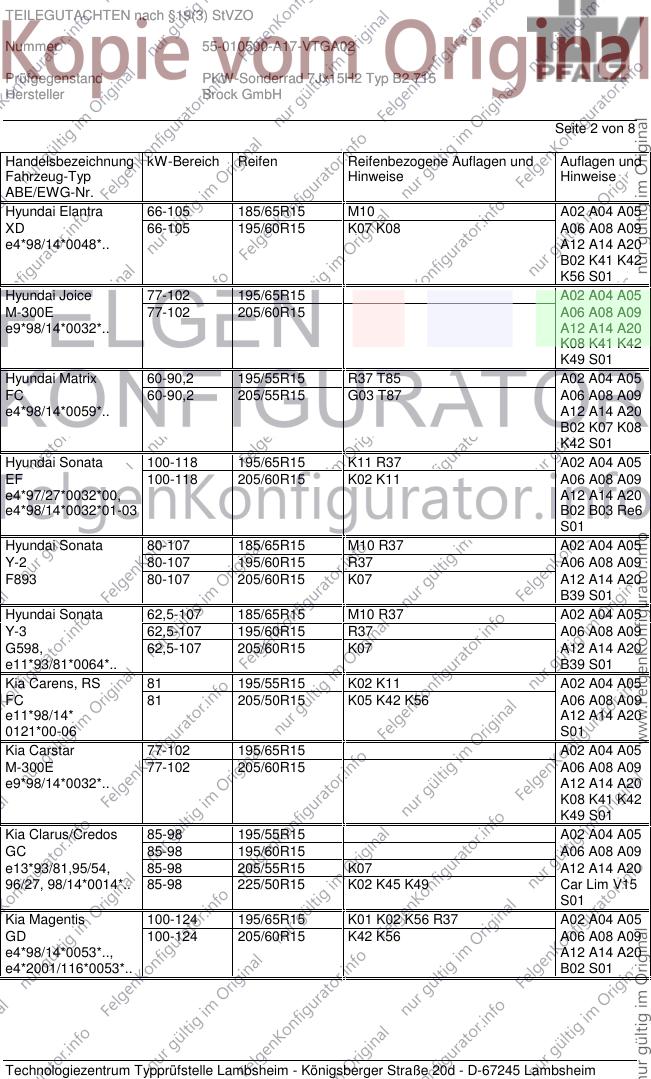

Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Elantra 66-105 185/65R15 M10 A02 A04 A05
XD 66-105 195/60R15 K07 K08 A06 A08 A09
e4*98/14*0048*.. A12 A14 A20
B02 K41 K42
K56 S01
Hyundai Joice 77-102 195/65R15 A02 A04 A05
M-300E 77-102 205/60R15 A06 A08 A09
e9*98/14*0032*.. A12 A14 A20
K08 K41 K42
K49 S01
Hyundai Matrix 60-90,2 195/55R15 R37 T85 A02 A04 A05
FC 60-90,2 205/55R15 G03 T87 A06 A08 A09
e4*98/14*0059*.. A12 A14 A20
B02 K07 K08
K42 S01
Hyundai Sonata 100-118 195/65R15 K11 R37 A02 A04 A05
EF 100-118 205/60R15 K02 K11 A06 A08 A09
e4*97/27*0032*00, A12 A14 A20
e4*98/14*0032*01-03 B02 B03 Re6
S01
Hyundai Sonata 80-107 185/65R15 M10 R37 A02 A04 A05
Y-2 80-107 195/60R15 R37 A06 A08 A09
F893 80-107 205/60R15 K07 A12 A14 A20
B39 S01
Hyundai Sonata 62,5-107 185/65R15 M10 R37 A02 A04 A05
Y-3 62,5-107 195/60R15 R37 A06 A08 A09
G598, 62,5-107 205/60R15 K07 A12 A14 A20
e11*93/81*0064*.. B39 S01
Kia Carens, RS 81 195/55R15 K02 K11 A02 A04 A05
FC 81 205/50R15 K05 K42 K56 A06 A08 A09
e11*98/14* A12 A14 A20
0121*00-06 S01
Kia Carstar 77-102 195/65R15 A02 A04 A05
M-300E 77-102 205/60R15 A06 A08 A09
e9*98/14*0032*.. A12 A14 A20
K08 K41 K42
K49 S01
Kia Clarus/Credos 85-98 195/55R15 A02 A04 A05
GC 85-98 195/60R15 A06 A08 A09
e13*93/81,95/54, 85-98 205/55R15 K07 A12 A14 A20
96/27, 98/14*0014*.. 85-98 225/50R15 K02 K45 K49 Car Lim V15
S01
Kia Magentis 100-124 195/65R15 K01 K02 K56 R37 A02 A04 A05
GD 100-124 205/60R15 K42 K56 A06 A08 A09
e4*98/14*0053*.., A12 A14 A20
e4*2001/116*0053*.. B02 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

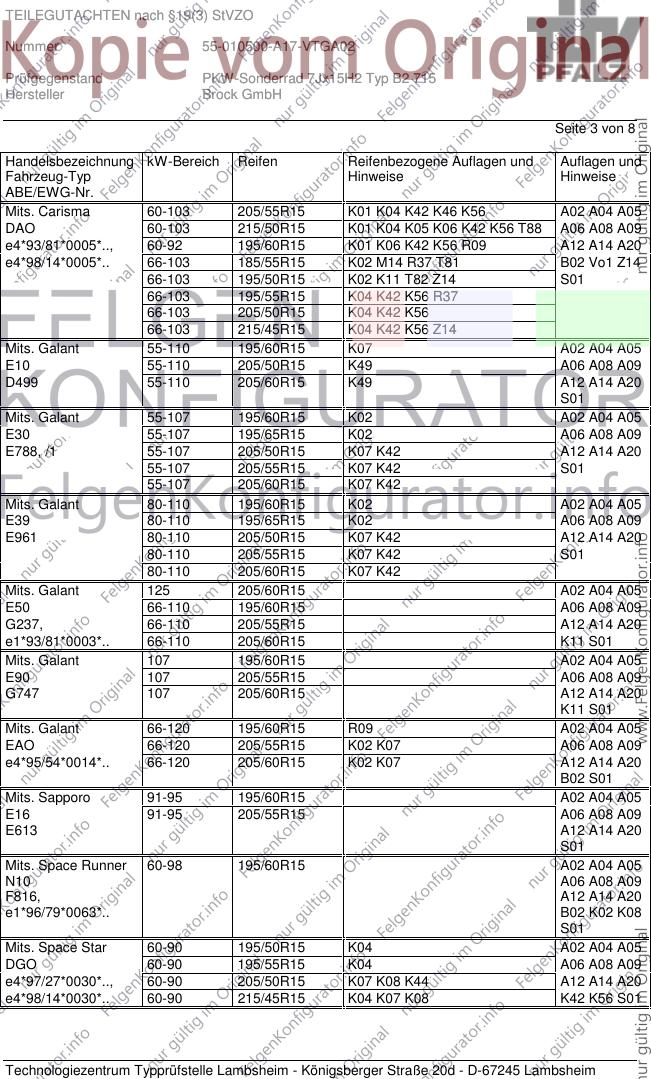

Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mits. Carisma 60-103 205/55R15 K01 K04 K42 K46 K56 A02 A04 A05
DAO 60-103 215/50R15 K01 K04 K05 K06 K42 K56 T88 A06 A08 A09
e4*93/81*0005*.., 60-92 195/60R15 K01 K06 K42 K56 R09 A12 A14 A20
e4*98/14*0005*.. 66-103 185/55R15 K02 M14 R37 T81 B02 Vo1 Z14
66-103 195/50R15 K02 K11 T82 Z14 S01
66-103 195/55R15 K04 K42 K56 R37
66-103 205/50R15 K04 K42 K56
66-103 215/45R15 K04 K42 K56 Z14
Mits. Galant 55-110 195/60R15 K07 A02 A04 A05
E10 55-110 205/50R15 K49 A06 A08 A09
D499 55-110 205/60R15 K49 A12 A14 A20
S01
Mits. Galant 55-107 195/60R15 K02 A02 A04 A05
E30 55-107 195/65R15 K02 A06 A08 A09
E788, /1 55-107 205/50R15 K07 K42 A12 A14 A20
55-107 205/55R15 K07 K42 S01
55-107 205/60R15 K07 K42
Mits. Galant 80-110 195/60R15 K02 A02 A04 A05
E39 80-110 195/65R15 K02 A06 A08 A09
E961 80-110 205/50R15 K07 K42 A12 A14 A20
80-110 205/55R15 K07 K42 S01
80-110 205/60R15 K07 K42
Mits. Galant 125 205/60R15 A02 A04 A05
E50 66-110 195/60R15 A06 A08 A09
G237, 66-110 205/55R15 A12 A14 A20
e1*93/81*0003*.. 66-110 205/60R15 K11 S01
Mits. Galant 107 195/60R15 A02 A04 A05
E90 107 205/55R15 A06 A08 A09
G747 107 205/60R15 A12 A14 A20
K11 S01
Mits. Galant 66-120 195/60R15 R09 A02 A04 A05
EAO 66-120 205/55R15 K02 K07 A06 A08 A09
e4*95/54*0014*.. 66-120 205/60R15 K02 K07 A12 A14 A20
B02 S01
Mits. Sapporo 91-95 195/60R15 A02 A04 A05
E16 91-95 205/55R15 A06 A08 A09
E613 A12 A14 A20
S01
Mits. Space Runner 60-98 195/60R15 A02 A04 A05
N10 A06 A08 A09
F816, A12 A14 A20
e1*96/79*0063*.. B02 K02 K08
S01
Mits. Space Star 60-90 195/50R15 K04 A02 A04 A05
DGO 60-90 195/55R15 K04 A06 A08 A09
e4*97/27*0030*.., 60-90 205/50R15 K07 K08 K44 A12 A14 A20
e4*98/14*0030*.. 60-90 215/45R15 K04 K07 K08 K42 K56 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

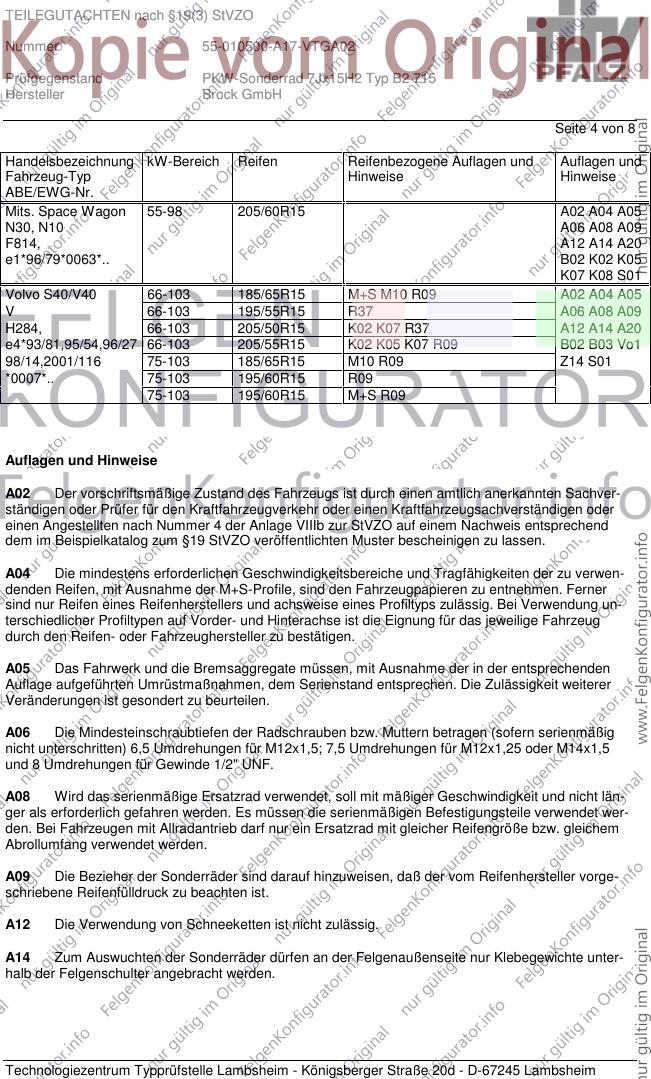

Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mits. Space Wagon 55-98 205/60R15 A02 A04 A05
N30, N10 A06 A08 A09
F814, A12 A14 A20
e1*96/79*0063*.. B02 K02 K05
K07 K08 S01
Volvo S40/V40 66-103 185/65R15 M+S M10 R09 A02 A04 A05
V 66-103 195/55R15 R37 A06 A08 A09
H284, 66-103 205/50R15 K02 K07 R37 A12 A14 A20
e4*93/81,95/54,96/27 66-103 205/55R15 K02 K05 K07 R09 B02 B03 Vo1
98/14,2001/116 75-103 185/65R15 M10 R09 Z14 S01
*0007*.. 75-103 195/60R15 R09
75-103 195/60R15 M+S R09
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

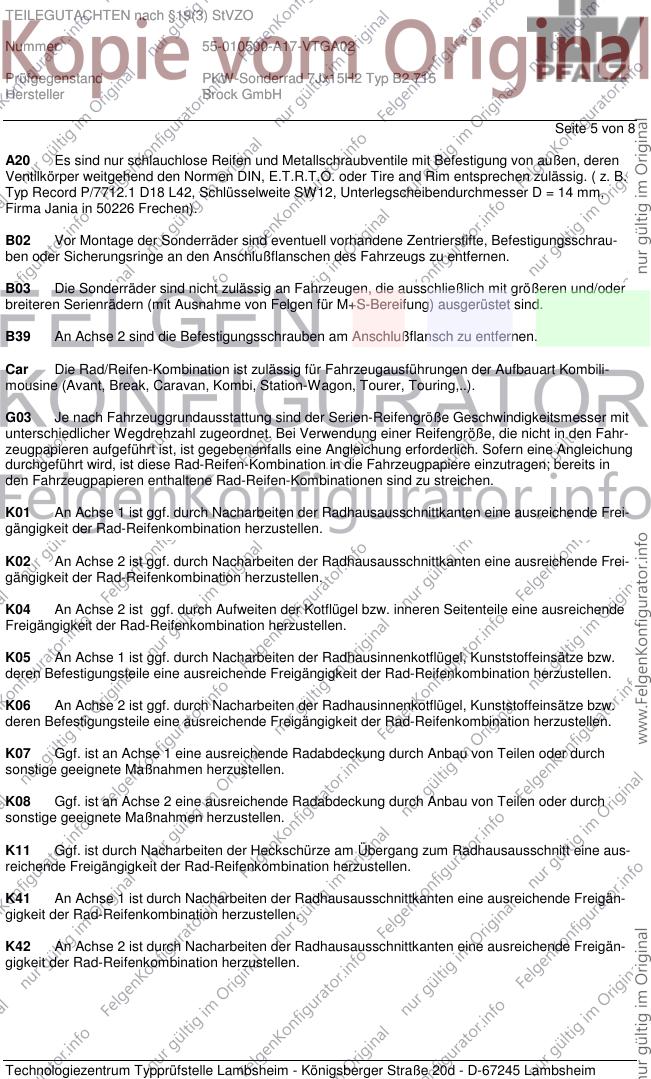

Seite 5 von 8
A20 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, deren
Ventilkörper weitgehend den Normen DIN, E.T.R.T.O. oder Tire and Rim entsprechen zulässig. ( z. B.
Typ Record P/7712.1 D18 L42, Schlüsselweite SW12, Unterlegscheibendurchmesser D = 14 mm,
Firma Jania in 50226 Frechen).
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrau-
ben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B39 An Achse 2 sind die Befestigungsschrauben am Anschlußflansch zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den Fahr-
zeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Sofern eine Angleichung
durchgeführt wird, ist diese Rad-Reifen-Kombination in die Fahrzeugpapiere einzutragen; bereits in
den Fahrzeugpapieren enthaltene Rad-Reifen-Kombinationen sind zu streichen.
K01 An Achse 1 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K04 An Achse 2 ist ggf. durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K06 An Achse 2 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine aus-
reichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

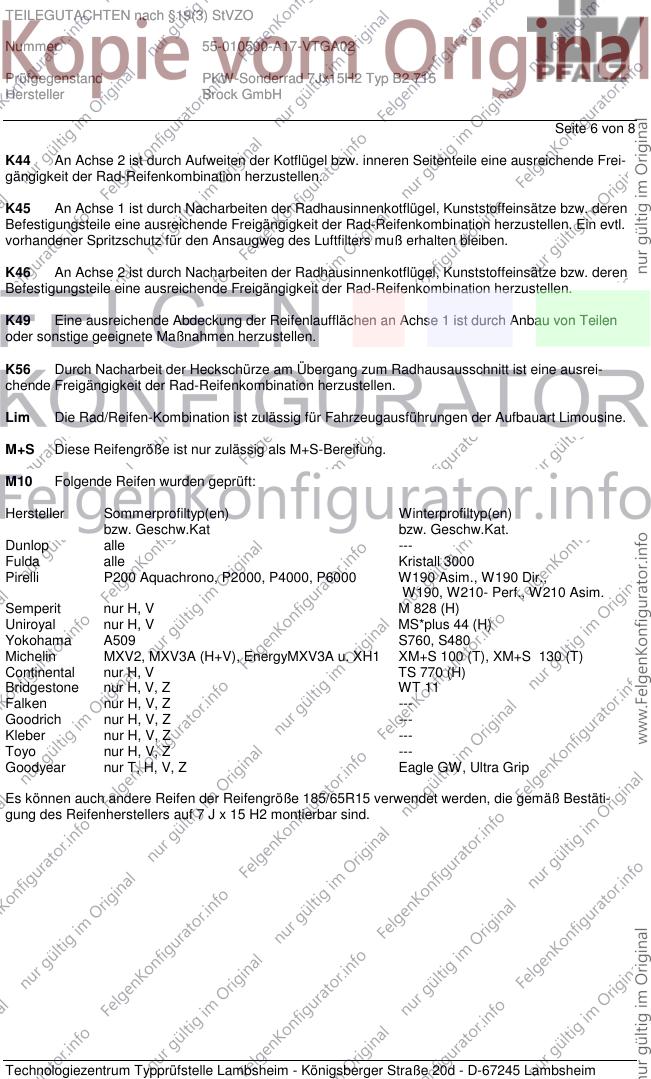

Seite 6 von 8
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat bzw. Geschw.Kat.
Dunlop alle ---
Fulda alle Kristall 3000
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Semperit nur H, V M 828 (H)
Uniroyal nur H, V MS*plus 44 (H)
Yokohama A509 S760, S480
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Continental nur H, V TS 770 (H)
Bridgestone nur H, V, Z WT 11
Falken nur H, V, Z ---
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Toyo nur H, V, Z ---
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

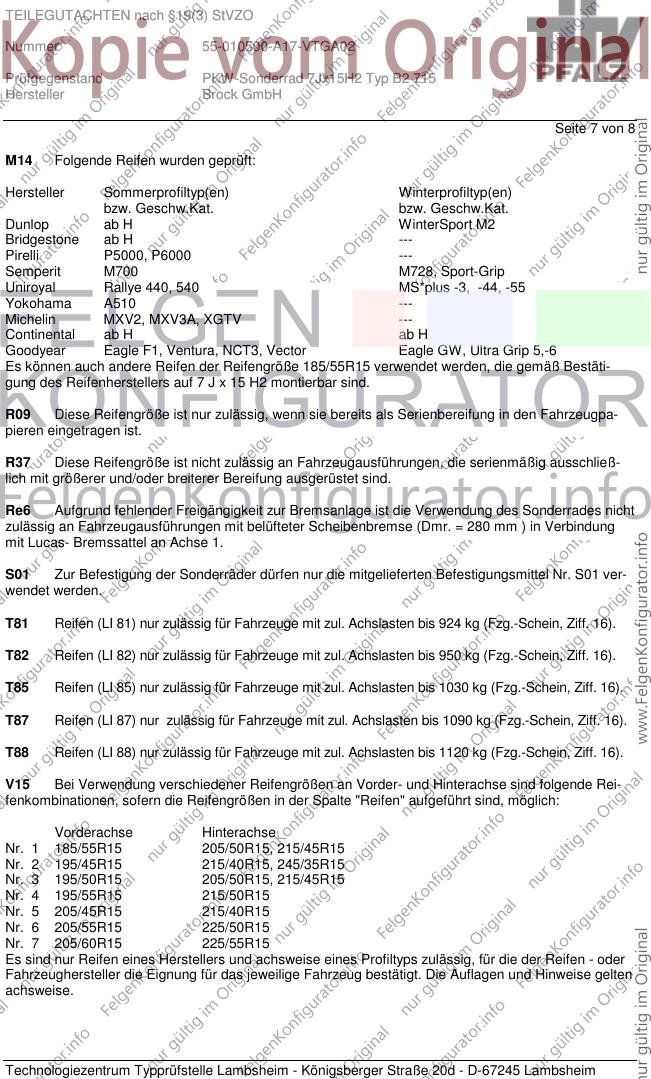

Seite 7 von 8
M14 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat. bzw. Geschw.Kat.
Dunlop ab H WinterSport M2
Bridgestone ab H ---
Pirelli P5000, P6000 ---
Semperit M700 M728, Sport-Grip
Uniroyal Rallye 440, 540 MS*plus -3, -44, -55
Yokohama A510 ---
Michelin MXV2, MXV3A, XGTV ---
Continental ab H ab H
Goodyear Eagle F1, Ventura, NCT3, Vector Eagle GW, Ultra Grip 5,-6
Es können auch andere Reifen der Reifengröße 185/55R15 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den Fahrzeugpa-
pieren eingetragen ist.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
Re6 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nicht
zulässig an Fahrzeugausführungen mit belüfteter Scheibenbremse (Dmr. = 280 mm ) in Verbindung
mit Lucas- Bremssattel an Achse 1.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/55R15 205/50R15, 215/45R15
Nr. 2 195/45R15 215/40R15, 245/35R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 215/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-010500-A17-VTGA02
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ B2 715
Hersteller Brock GmbH

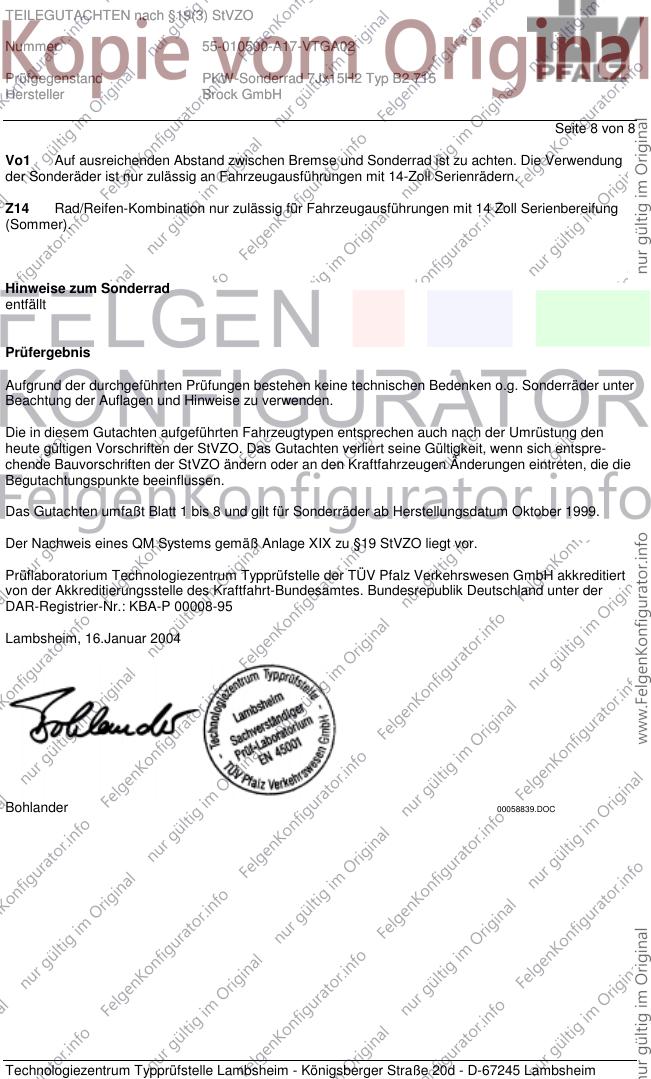

Seite 8 von 8
Vo1 Auf ausreichenden Abstand zwischen Bremse und Sonderrad ist zu achten. Die Verwendung
der Sonderäder ist nur zulässig an Fahrzeugausführungen mit 14-Zoll Serienrädern.
Z14 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 14 Zoll Serienbereifung
(Sommer).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Oktober 1999.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Januar 2004
Bohlander 00058839.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
