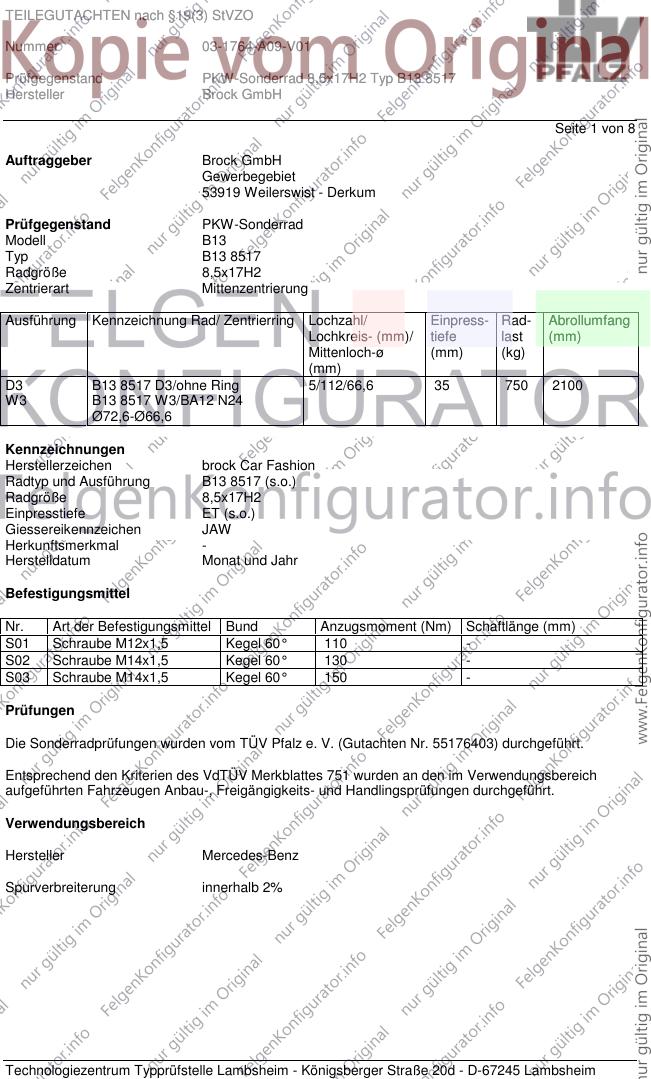

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 1 von 8
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 8517
Radgröße 8,5x17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B13 8517 D3/ohne Ring 5/112/66,6 35 750 2100
W3 B13 8517 W3/BA12 N24
Ø72,6-Ø66,6
Kennzeichnungen
Herstellerzeichen brock Car Fashion
Radtyp und Ausführung B13 8517 (s.o.)
Radgröße 8,5x17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 130 -
S03 Schraube M14x1,5 Kegel 60° 150 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55176403) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 2 von 8

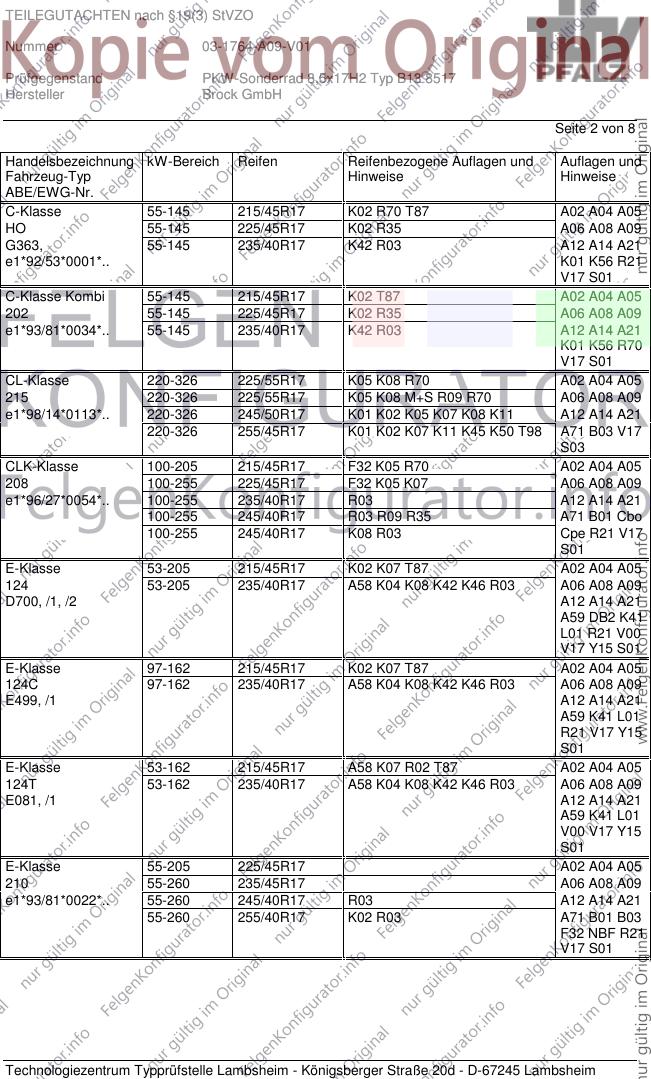

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 55-145 215/45R17 K02 R70 T87 A02 A04 A05
HO 55-145 225/45R17 K02 R35 A06 A08 A09
G363, 55-145 235/40R17 K42 R03 A12 A14 A21
e1*92/53*0001*.. K01 K56 R21
V17 S01
C-Klasse Kombi 55-145 215/45R17 K02 T87 A02 A04 A05
202 55-145 225/45R17 K02 R35 A06 A08 A09
e1*93/81*0034*.. 55-145 235/40R17 K42 R03 A12 A14 A21
K01 K56 R70
V17 S01
CL-Klasse 220-326 225/55R17 K05 K08 R70 A02 A04 A05
215 220-326 225/55R17 K05 K08 M+S R09 R70 A06 A08 A09
e1*98/14*0113*.. 220-326 245/50R17 K01 K02 K05 K07 K08 K11 A12 A14 A21
220-326 255/45R17 K01 K02 K07 K11 K45 K50 T98 A71 B03 V17
S03
CLK-Klasse 100-205 215/45R17 F32 K05 R70 A02 A04 A05
208 100-255 225/45R17 F32 K05 K07 A06 A08 A09
e1*96/27*0054*.. 100-255 235/40R17 R03 A12 A14 A21
100-255 245/40R17 R03 R09 R35 A71 B01 Cbo
100-255 245/40R17 K08 R03 Cpe R21 V17
S01
E-Klasse 53-205 215/45R17 K02 K07 T87 A02 A04 A05
124 53-205 235/40R17 A58 K04 K08 K42 K46 R03 A06 A08 A09
D700, /1, /2 A12 A14 A21
A59 DB2 K41
L01 R21 V00
V17 Y15 S01
E-Klasse 97-162 215/45R17 K02 K07 T87 A02 A04 A05
124C 97-162 235/40R17 A58 K04 K08 K42 K46 R03 A06 A08 A09
E499, /1 A12 A14 A21
A59 K41 L01
R21 V17 Y15
S01
E-Klasse 53-162 215/45R17 A58 K07 R02 T87 A02 A04 A05
124T 53-162 235/40R17 A58 K04 K08 K42 K46 R03 A06 A08 A09
E081, /1 A12 A14 A21
A59 K41 L01
V00 V17 Y15
S01
E-Klasse 55-205 225/45R17 A02 A04 A05
210 55-260 235/45R17 A06 A08 A09
e1*93/81*0022*.. 55-260 245/40R17 R03 A12 A14 A21
55-260 255/40R17 K02 R03 A71 B01 B03
F32 NBF R21
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

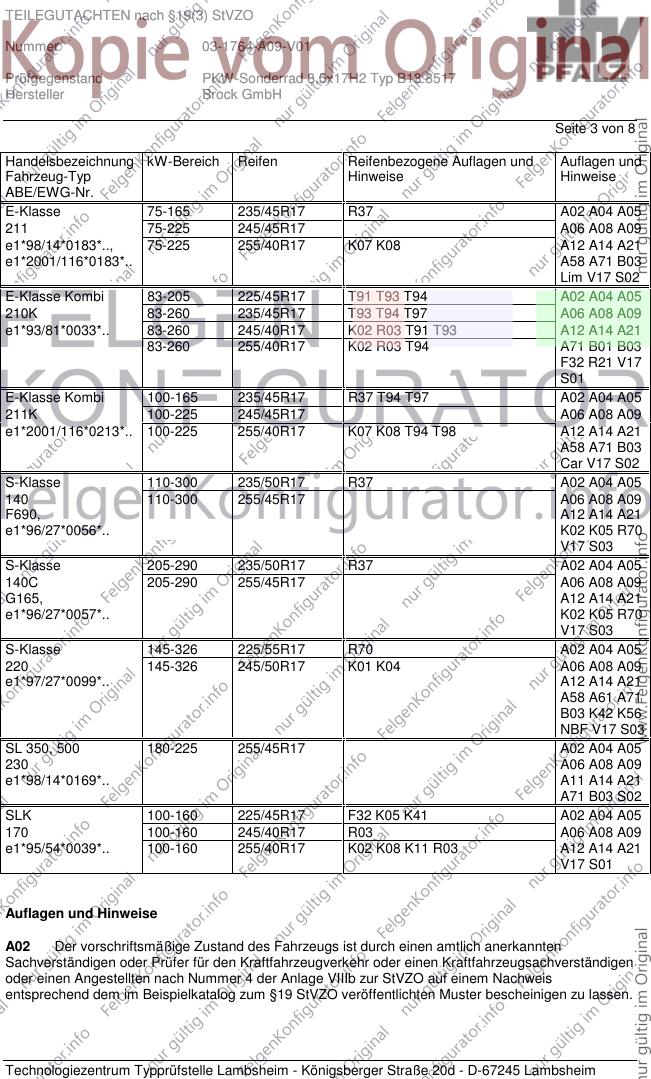

E-Klasse 75-165 235/45R17 R37 A02 A04 A05
211 75-225 245/45R17 A06 A08 A09
e1*98/14*0183*.., 75-225 255/40R17 K07 K08 A12 A14 A21
e1*2001/116*0183*.. A58 A71 B03
Lim V17 S02
E-Klasse Kombi 83-205 225/45R17 T91 T93 T94 A02 A04 A05
210K 83-260 235/45R17 T93 T94 T97 A06 A08 A09
e1*93/81*0033*.. 83-260 245/40R17 K02 R03 T91 T93 A12 A14 A21
83-260 255/40R17 K02 R03 T94 A71 B01 B03
F32 R21 V17
S01
E-Klasse Kombi 100-165 235/45R17 R37 T94 T97 A02 A04 A05
211K 100-225 245/45R17 A06 A08 A09
e1*2001/116*0213*.. 100-225 255/40R17 K07 K08 T94 T98 A12 A14 A21
A58 A71 B03
Car V17 S02
S-Klasse 110-300 235/50R17 R37 A02 A04 A05
140 110-300 255/45R17 A06 A08 A09
F690, A12 A14 A21
e1*96/27*0056*.. K02 K05 R70
V17 S03
S-Klasse 205-290 235/50R17 R37 A02 A04 A05
140C 205-290 255/45R17 A06 A08 A09
G165, A12 A14 A21
e1*96/27*0057*.. K02 K05 R70
V17 S03
S-Klasse 145-326 225/55R17 R70 A02 A04 A05
220 145-326 245/50R17 K01 K04 A06 A08 A09
e1*97/27*0099*.. A12 A14 A21
A58 A61 A71
B03 K42 K56
NBF V17 S03
SL 350, 500 180-225 255/45R17 A02 A04 A05
230 A06 A08 A09
e1*98/14*0169*.. A11 A14 A21
A71 B03 S02
SLK 100-160 225/45R17 F32 K05 K41 A02 A04 A05
170 100-160 245/40R17 R03 A06 A08 A09
e1*95/54*0039*.. 100-160 255/40R17 K02 K08 K11 R03 A12 A14 A21
V17 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 4 von 8

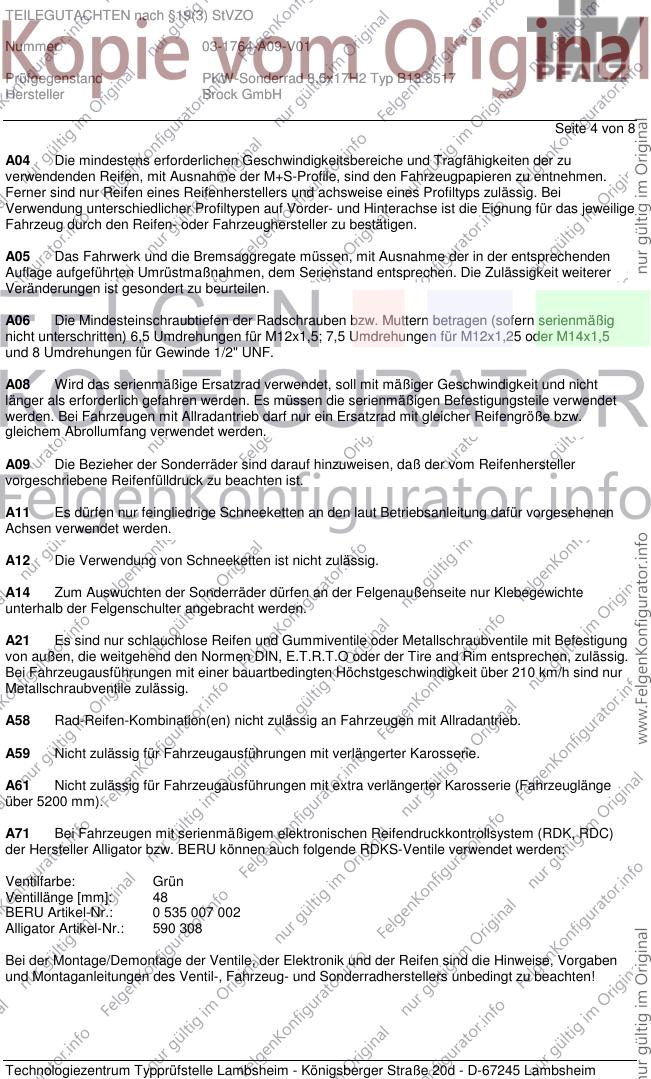

A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: Grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 5 von 8

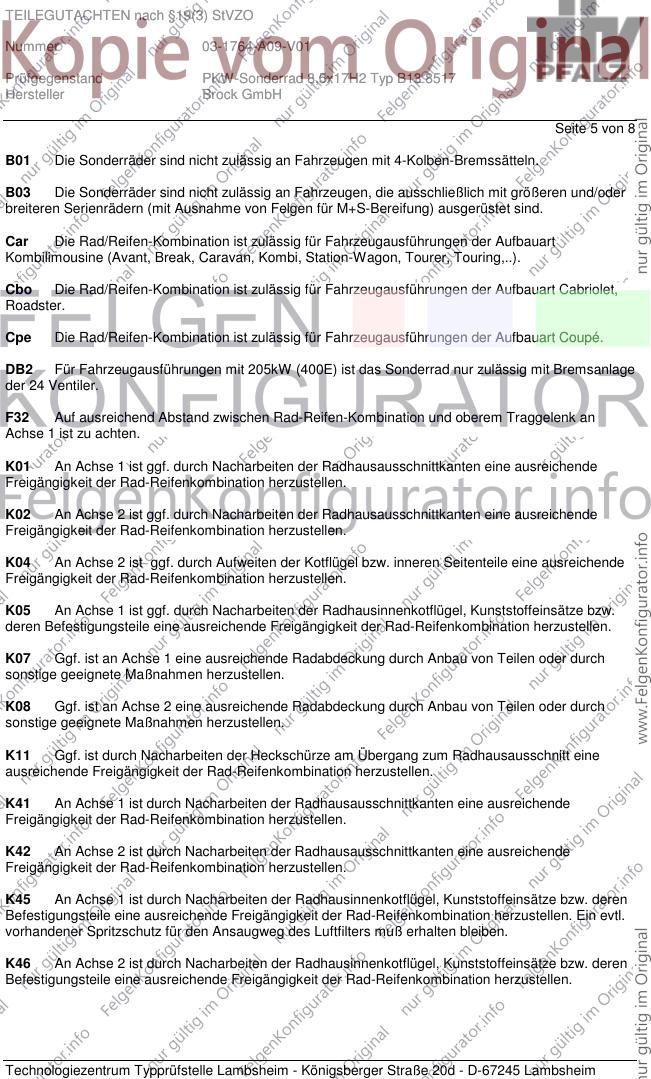

B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanlage
der 24 Ventiler.
F32 Auf ausreichend Abstand zwischen Rad-Reifen-Kombination und oberem Traggelenk an
Achse 1 ist zu achten.
K01 An Achse 1 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K04 An Achse 2 ist ggf. durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 6 von 8

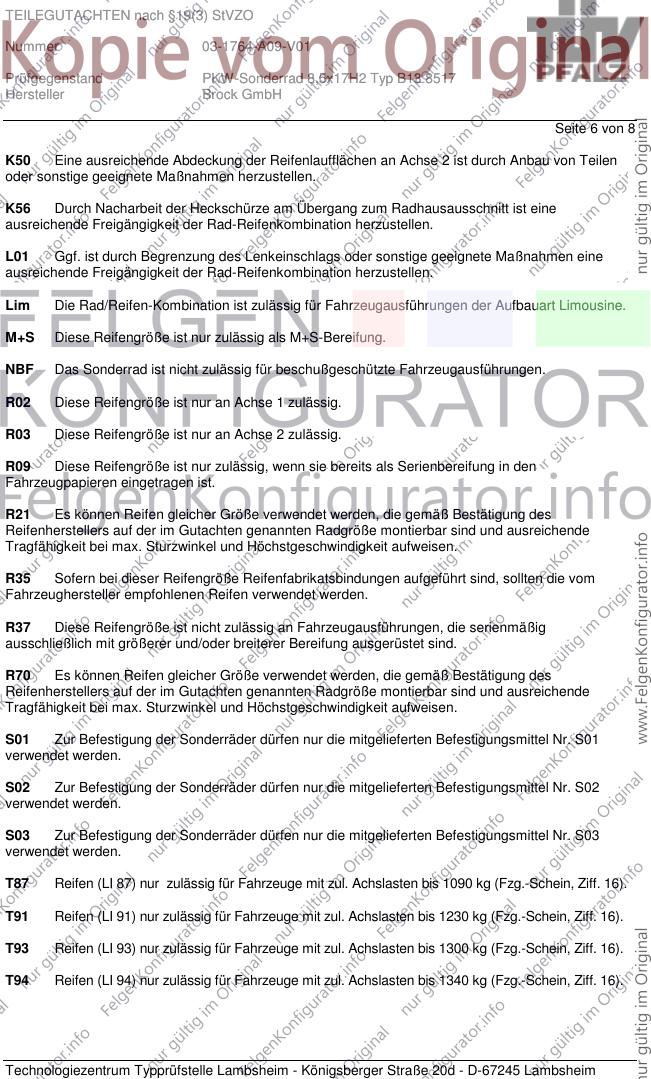

K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L01 Ggf. ist durch Begrenzung des Lenkeinschlags oder sonstige geeignete Maßnahmen eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für beschußgeschützte Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 7 von 8

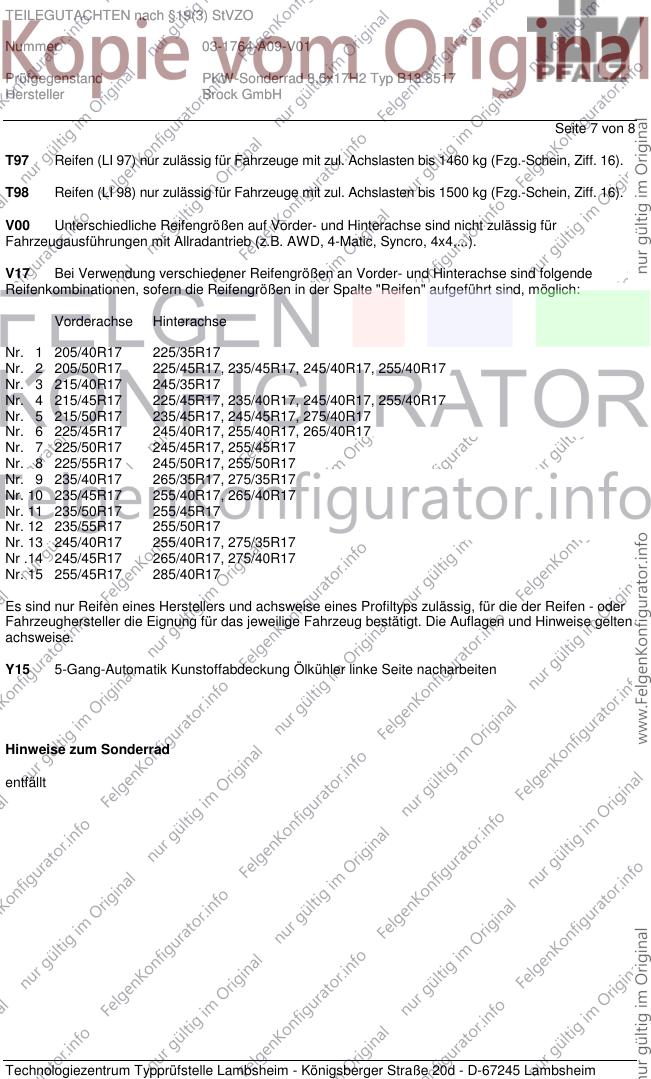

T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Nr. 13 245/40R17 255/40R17, 275/35R17
Nr .14 245/45R17 265/40R17, 275/40R17
Nr. 15 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Y15 5-Gang-Automatik Kunstoffabdeckung Ölkühler linke Seite nacharbeiten
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 03-1764-A09-V01
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 8517
Hersteller Brock GmbH
Seite 8 von 8

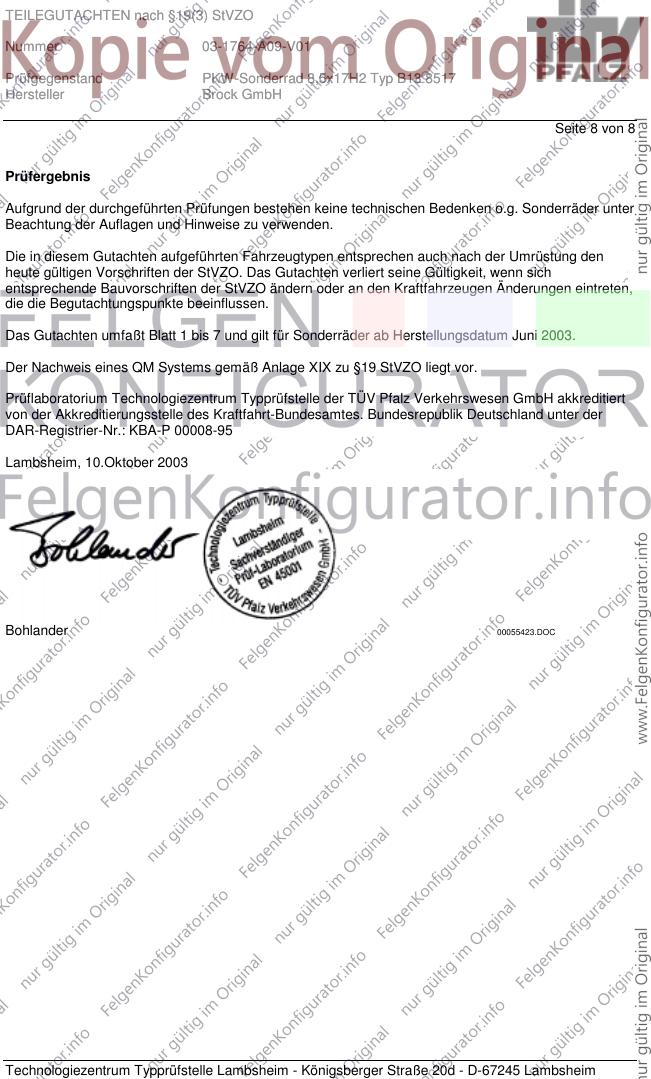

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10.Oktober 2003
Bohlander 00055423.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
