TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A16-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt

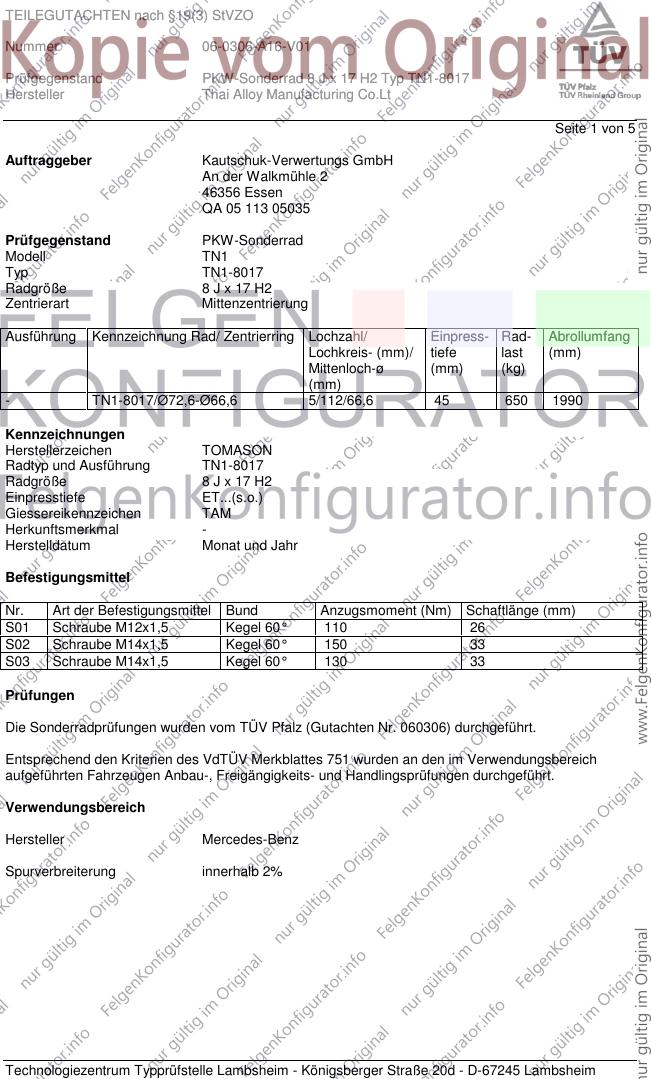

Seite 1 von 5
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QA 05 113 05035
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8017
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- TN1-8017/Ø72,6-Ø66,6 5/112/66,6 45 650 1990
Kennzeichnungen
Herstellerzeichen TOMASON
Radtyp und Ausführung TN1-8017
Radgröße 8 J x 17 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 130 33
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 060306) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A16-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 44-103 205/40R17 K42 K46 K49 K50 K56 R35 A02 A04 A05
168 A06 A08 A09
e1*96/79*0073*.. A12 A14 A18
nur mit ESP DBA S01
A-Klasse 60-142 205/45R17 K42 M31 R37 A02 A04 A05
169 60-142 215/45R17 K42 K49 K50 A06 A08 A09
e1*2001/116*0288*.. A12 A14 A18
S03
B-Klasse 70-142 205/50R17 K42 R70 A02 A04 A05
245 70-142 215/45R17 A06 A08 A09
e1*2001/116*0314*.. 70-142 225/45R17 K42 A12 A14 A18
S03
CL-Klasse 220-326 245/50R17 126 K42 K56 A02 A04 A05
215 220-326 255/45R17 128 K42 K56 T98 A06 A08 A09
e1*98/14*0113*.. A12 A14 A18
B03 V17 S02
Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A16-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt

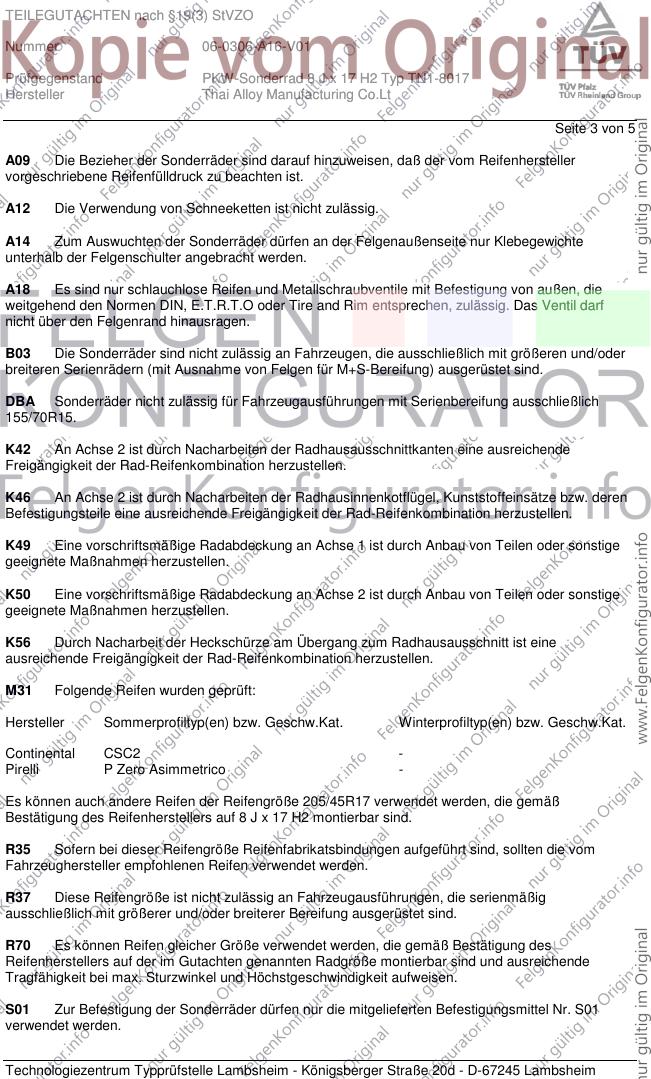

Seite 3 von 5
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
DBA Sonderräder nicht zulässig für Fahrzeugausführungen mit Serienbereifung ausschließlich
155/70R15.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
M31 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Continental CSC2 -
Pirelli P Zero Asimmetrico -
Es können auch andere Reifen der Reifengröße 205/45R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 8 J x 17 H2 montierbar sind.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A16-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt

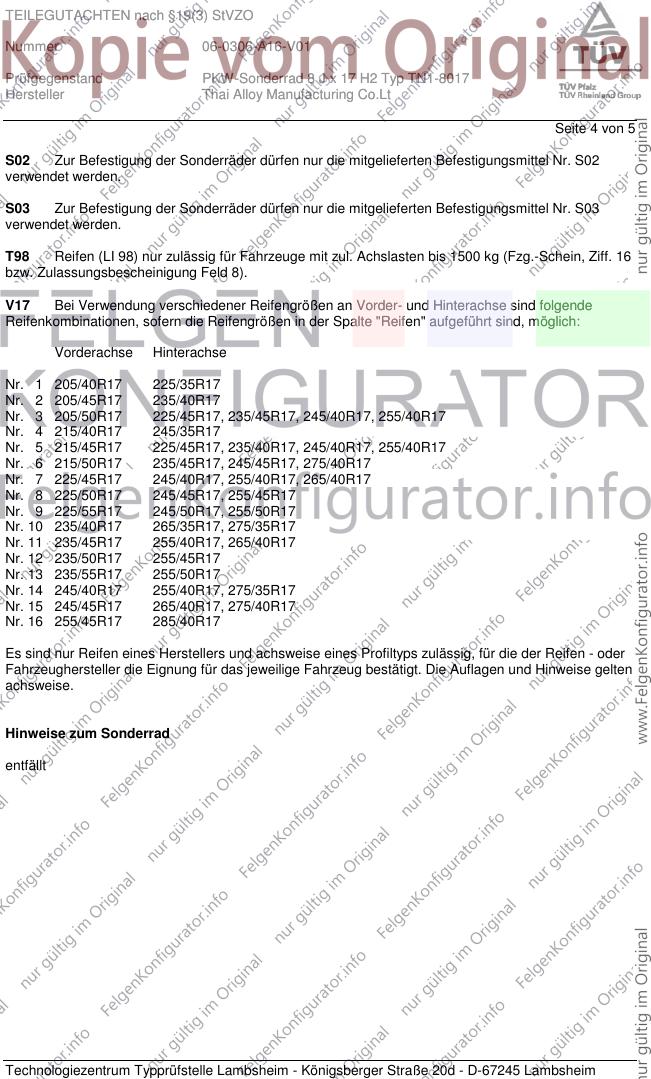

Seite 4 von 5
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
verwendet werden.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-0306-A16-V01
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ TN1-8017
Hersteller Thai Alloy Manufacturing Co.Lt

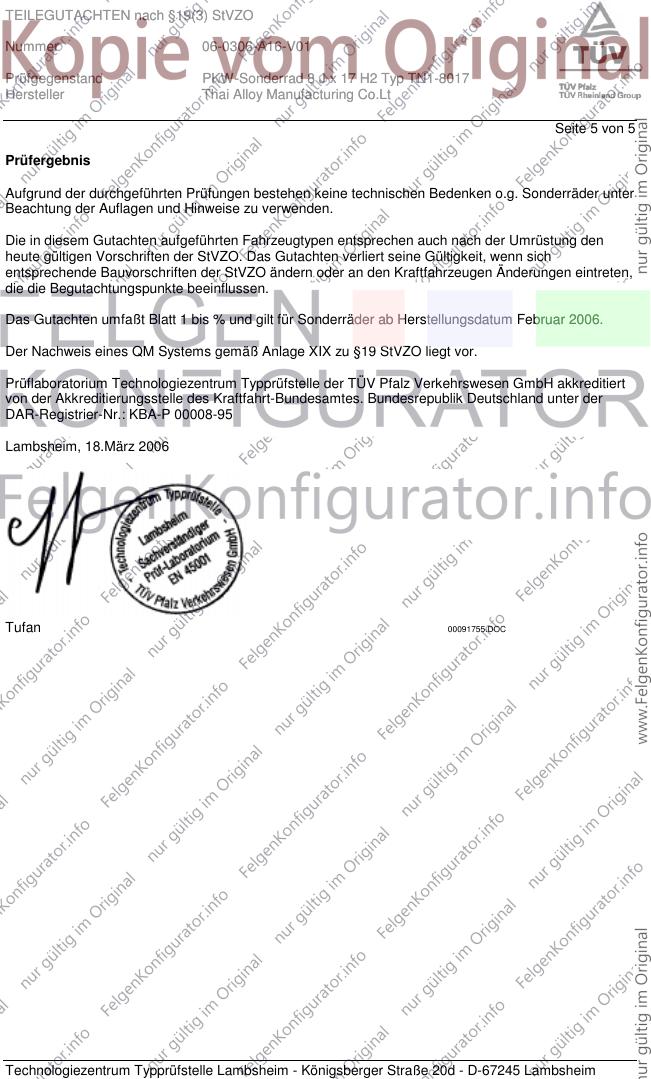

Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis % und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.März 2006
Tufan 00091755.DOC
