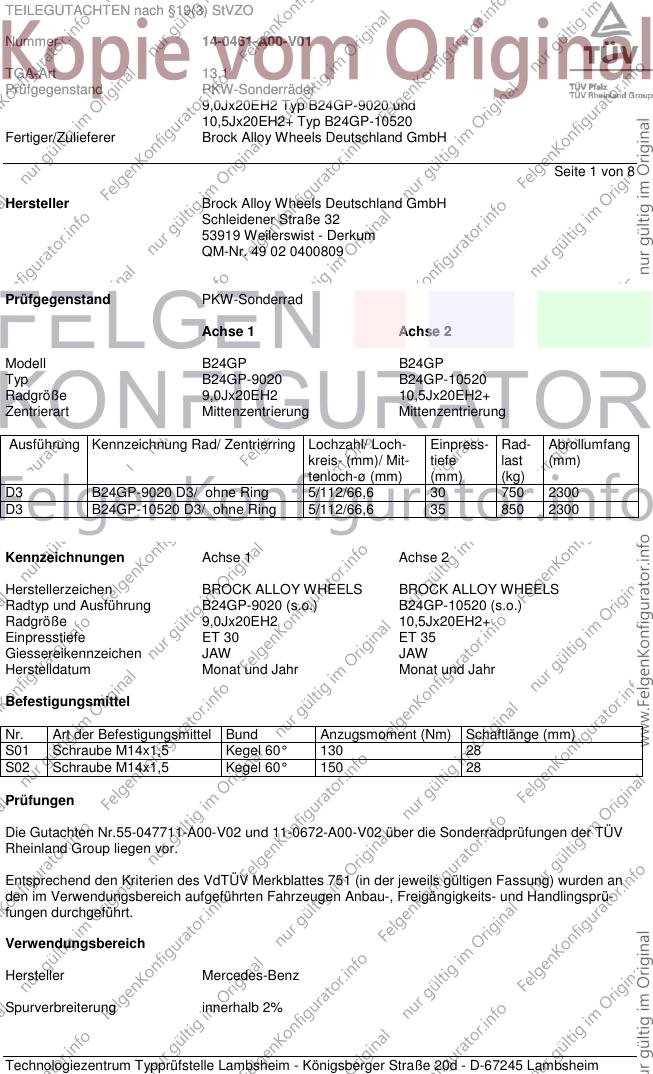

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 1 von 8
Hersteller Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell B24GP B24GP
Typ B24GP-9020 B24GP-10520
Radgröße 9,0Jx20EH2 10,5Jx20EH2+
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
D3 B24GP-9020 D3/ ohne Ring 5/112/66,6 30 750 2300
D3 B24GP-10520 D3/ ohne Ring 5/112/66,6 35 850 2300
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen BROCK ALLOY WHEELS BROCK ALLOY WHEELS
Radtyp und Ausführung B24GP-9020 (s.o.) B24GP-10520 (s.o.)
Radgröße 9,0Jx20EH2 10,5Jx20EH2+
Einpresstiefe ET 30 ET 35
Giessereikennzeichen JAW JAW
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 28
S02 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Die Gutachten Nr.55-047711-A00-V02 und 11-0672-A00-V02 über die Sonderradprüfungen der TÜV
Rheinland Group liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

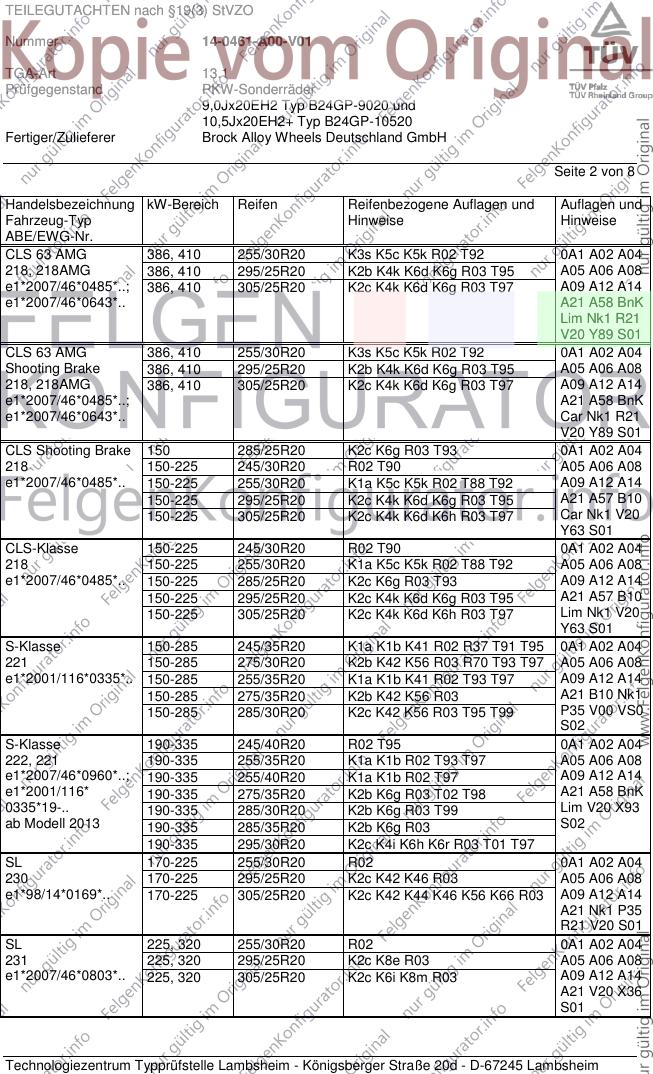

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS 63 AMG 386, 410 255/30R20 K3s K5c K5k R02 T92 0A1 A02 A04
218, 218AMG 386, 410 295/25R20 K2b K4k K6d K6g R03 T95 A05 A06 A08
e1*2007/46*0485*..; 386, 410 305/25R20 K2c K4k K6d K6g R03 T97 A09 A12 A14
e1*2007/46*0643*.. A21 A58 BnK
Lim Nk1 R21
V20 Y89 S01
CLS 63 AMG 386, 410 255/30R20 K3s K5c K5k R02 T92 0A1 A02 A04
Shooting Brake 386, 410 295/25R20 K2b K4k K6d K6g R03 T95 A05 A06 A08
218, 218AMG 386, 410 305/25R20 K2c K4k K6d K6g R03 T97 A09 A12 A14
e1*2007/46*0485*..; A21 A58 BnK
e1*2007/46*0643*.. Car Nk1 R21
V20 Y89 S01
CLS Shooting Brake 150 285/25R20 K2c K6g R03 T93 0A1 A02 A04
218 150-225 245/30R20 R02 T90 A05 A06 A08
e1*2007/46*0485*.. 150-225 255/30R20 K1a K5c K5k R02 T88 T92 A09 A12 A14
150-225 295/25R20 K2c K4k K6d K6g R03 T95 A21 A57 B10
150-225 305/25R20 K2c K4k K6d K6h R03 T97 Car Nk1 V20
Y63 S01
CLS-Klasse 150-225 245/30R20 R02 T90 0A1 A02 A04
218 150-225 255/30R20 K1a K5c K5k R02 T88 T92 A05 A06 A08
e1*2007/46*0485*.. 150-225 285/25R20 K2c K6g R03 T93 A09 A12 A14
150-225 295/25R20 K2c K4k K6d K6g R03 T95 A21 A57 B10
150-225 305/25R20 K2c K4k K6d K6h R03 T97 Lim Nk1 V20
Y63 S01
S-Klasse 150-285 245/35R20 K1a K1b K41 R02 R37 T91 T95 0A1 A02 A04
221 150-285 275/30R20 K2b K42 K56 R03 R70 T93 T97 A05 A06 A08
e1*2001/116*0335*.. 150-285 255/35R20 K1a K1b K41 R02 T93 T97 A09 A12 A14
150-285 275/35R20 K2b K42 K56 R03 A21 B10 Nk1
150-285 285/30R20 K2c K42 K56 R03 T95 T99 P35 V00 VS0
S02
S-Klasse 190-335 245/40R20 R02 T95 0A1 A02 A04
222, 221 190-335 255/35R20 K1a K1b R02 T93 T97 A05 A06 A08
e1*2007/46*0960*..; 190-335 255/40R20 K1a K1b R02 T97 A09 A12 A14
e1*2001/116* 190-335 275/35R20 K2b K6g R03 T02 T98 A21 A58 BnK
0335*19-.. 190-335 285/30R20 K2b K6g R03 T99 Lim V20 X93
ab Modell 2013 190-335 285/35R20 K2b K6g R03 S02
190-335 295/30R20 K2c K4i K6h K6r R03 T01 T97
SL 170-225 255/30R20 R02 0A1 A02 A04
230 170-225 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.. 170-225 305/25R20 K2c K42 K44 K46 K56 K66 R03 A09 A12 A14
A21 Nk1 P35
R21 V20 S01
SL 225, 320 255/30R20 R02 0A1 A02 A04
231 225, 320 295/25R20 K2c K8e R03 A05 A06 A08
e1*2007/46*0803*.. 225, 320 305/25R20 K2c K6i K8m R03 A09 A12 A14
A21 V20 X36
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 600 368,380 255/30R20 R02 T92 0A1 A02 A04
230 368,380 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.. 368,380 305/25R20 K2c K42 K44 K46 K56 K66 R03 A09 A12 A14
A21 Nk1 R21
V20 S01
SL...- AMG 350-450 255/30R20 R02 T88 T92 0A1 A02 A04
230, 230AMG 350-450 295/25R20 K2c K42 K46 R03 A05 A06 A08
e1*98/14*0169*.., 350-450 305/25R20 K2c K42 K44 K46 K56 K66 R03 A09 A12 A14
e1*2001/116*0248*.. A21 Nk1 R21
V20 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 4 von 8

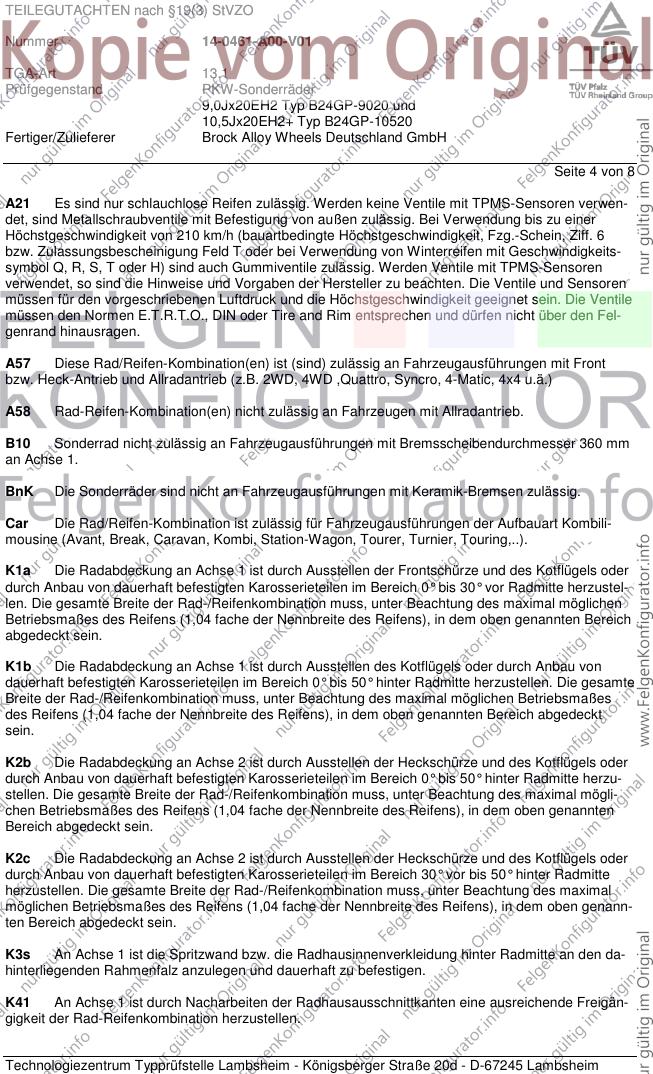

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 5 von 8

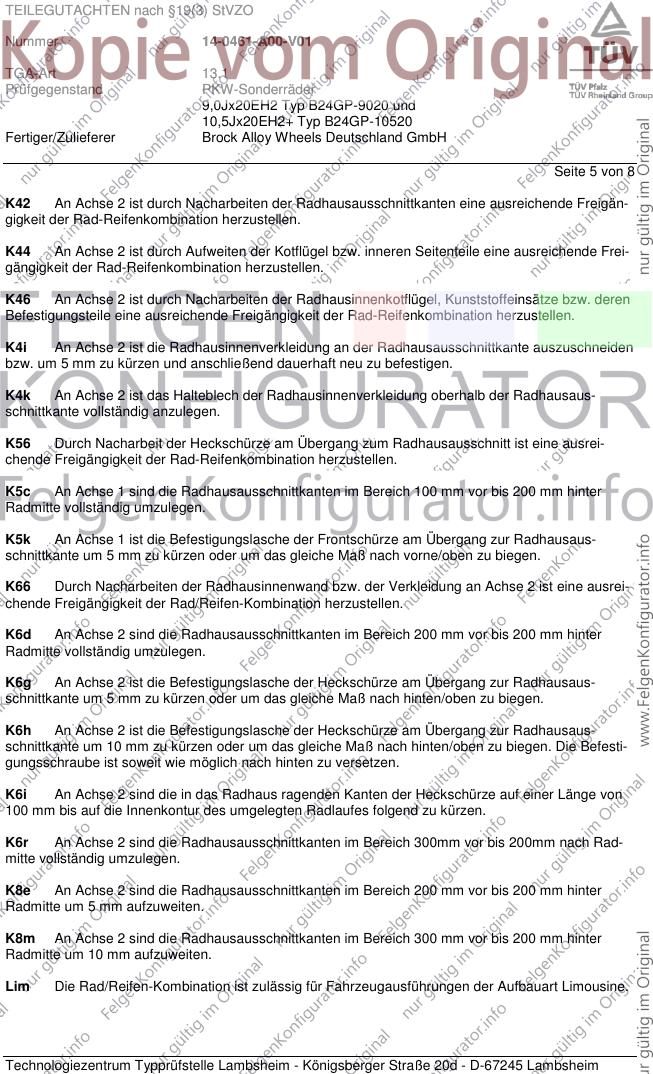

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.

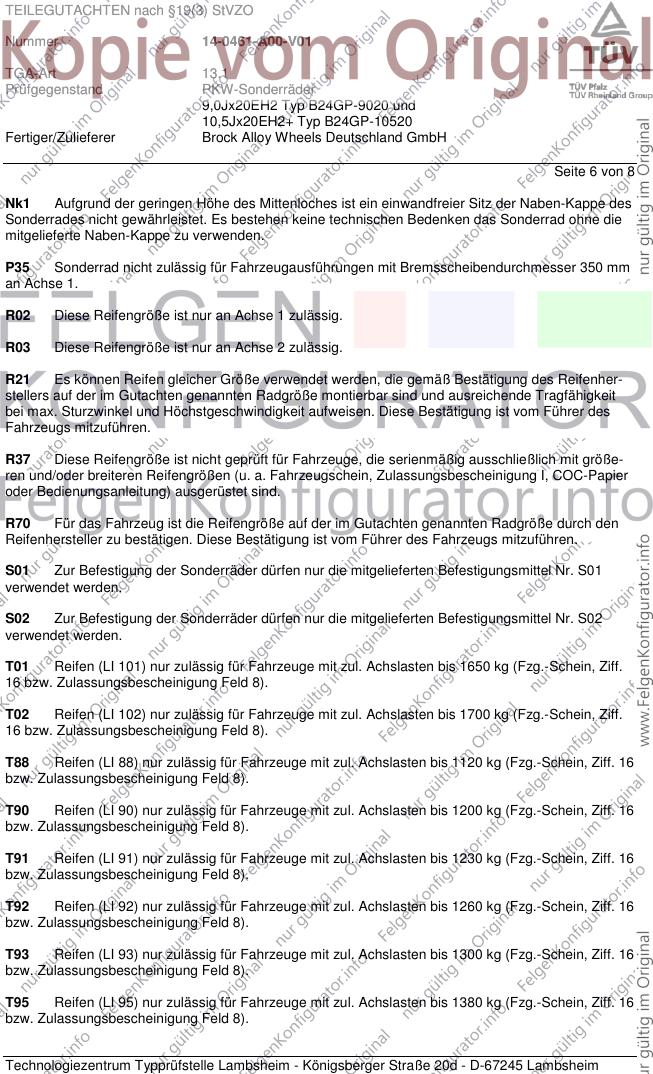

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 6 von 8
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
P35 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

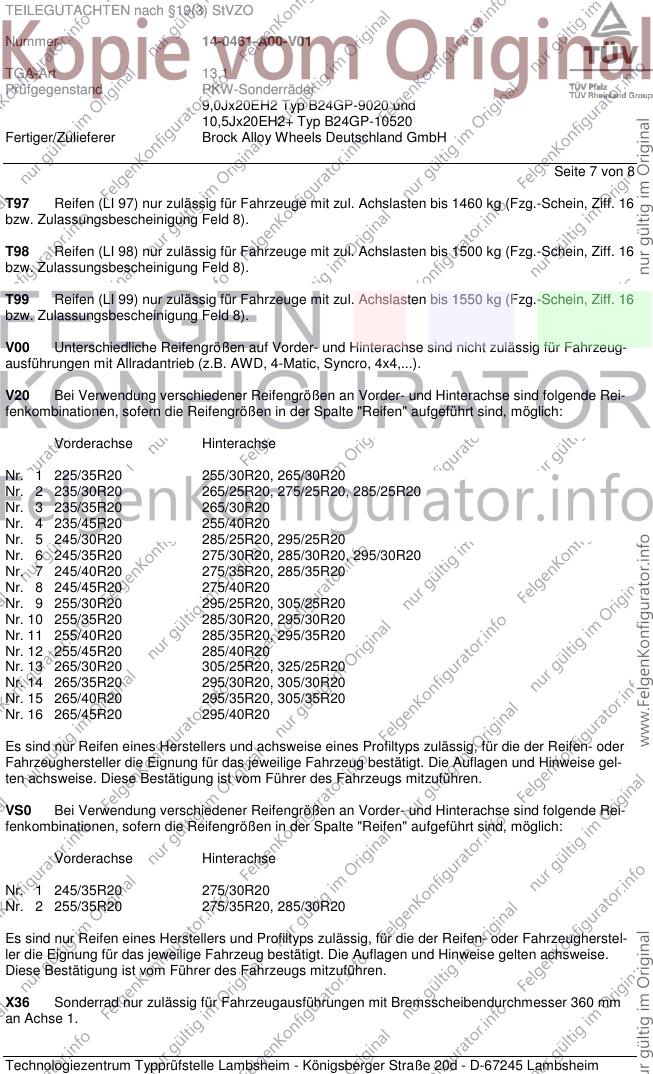

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 7 von 8
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.

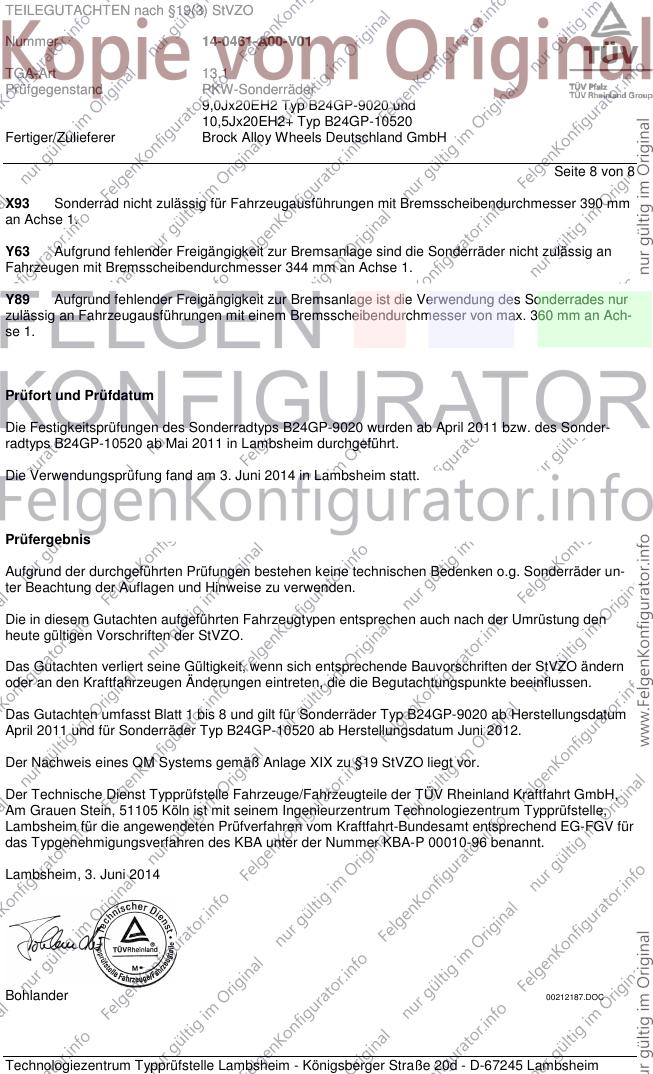

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 14-0461-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9,0Jx20EH2 Typ B24GP-9020 und
10,5Jx20EH2+ Typ B24GP-10520
Fertiger/Zulieferer Brock Alloy Wheels Deutschland GmbH
Seite 8 von 8
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y89 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit einem Bremsscheibendurchmesser von max. 360 mm an Ach-
se 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps B24GP-9020 wurden ab April 2011 bzw. des Sonder-
radtyps B24GP-10520 ab Mai 2011 in Lambsheim durchgeführt.
Die Verwendungsprüfung fand am 3. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder Typ B24GP-9020 ab Herstellungsdatum
April 2011 und für Sonderräder Typ B24GP-10520 ab Herstellungsdatum Juni 2012.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Juni 2014
Bohlander 00212187.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
