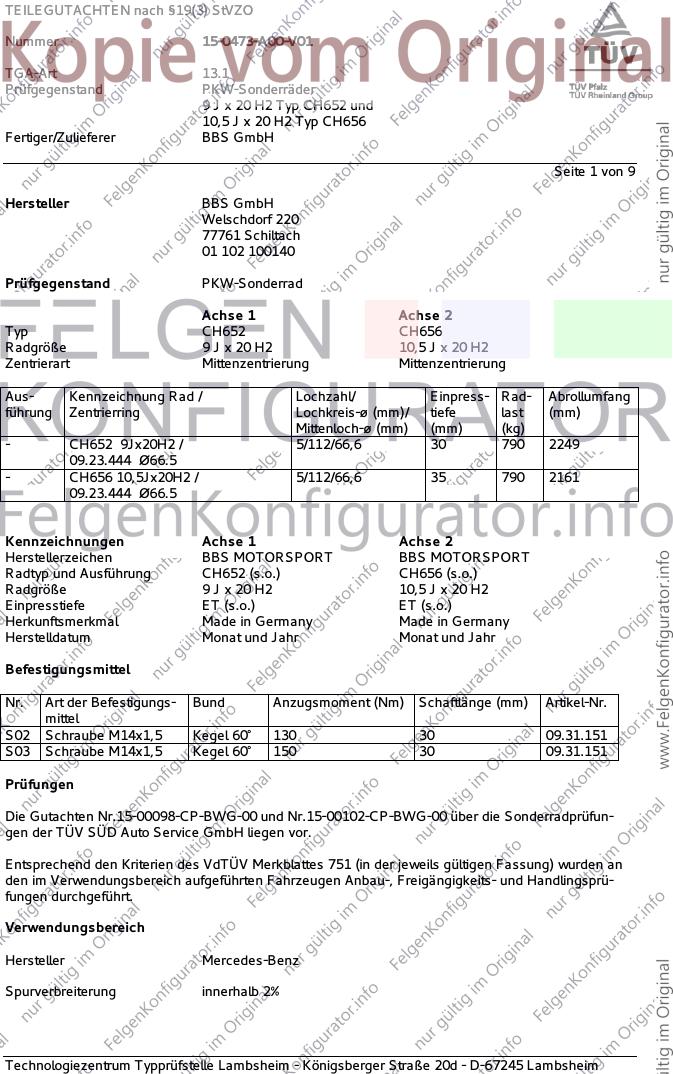

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 1 von 9
Hersteller BBS GmbH
Welschdorf 220
77761 Schiltach
01 102 100140
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Typ CH652 CH656
Radgröße 9 J x 20 H2 10,5 J x 20 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Aus- Kennzeichnung Rad / Lochzahl/ Einpress- Rad- Abrollumfang
führung Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- CH652 9Jx20H2 / 5/112/66,6 30 790 2249
09.23.444 Ø66.5
- CH656 10,5Jx20H2 / 5/112/66,6 35 790 2161
09.23.444 Ø66.5
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen BBS MOTORSPORT BBS MOTORSPORT
Radtyp und Ausführung CH652 (s.o.) CH656 (s.o.)
Radgröße 9 J x 20 H2 10,5 J x 20 H2
Einpresstiefe ET (s.o.) ET (s.o.)
Herkunftsmerkmal Made in Germany Made in Germany
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M14x1,5 Kegel 60° 130 30 09.31.151
S03 Schraube M14x1,5 Kegel 60° 150 30 09.31.151
Prüfungen
Die Gutachten Nr.15-00098-CP-BWG-00 und Nr.15-00102-CP-BWG-00 über die Sonderradprüfun-
gen der TÜV SÜD Auto Service GmbH liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

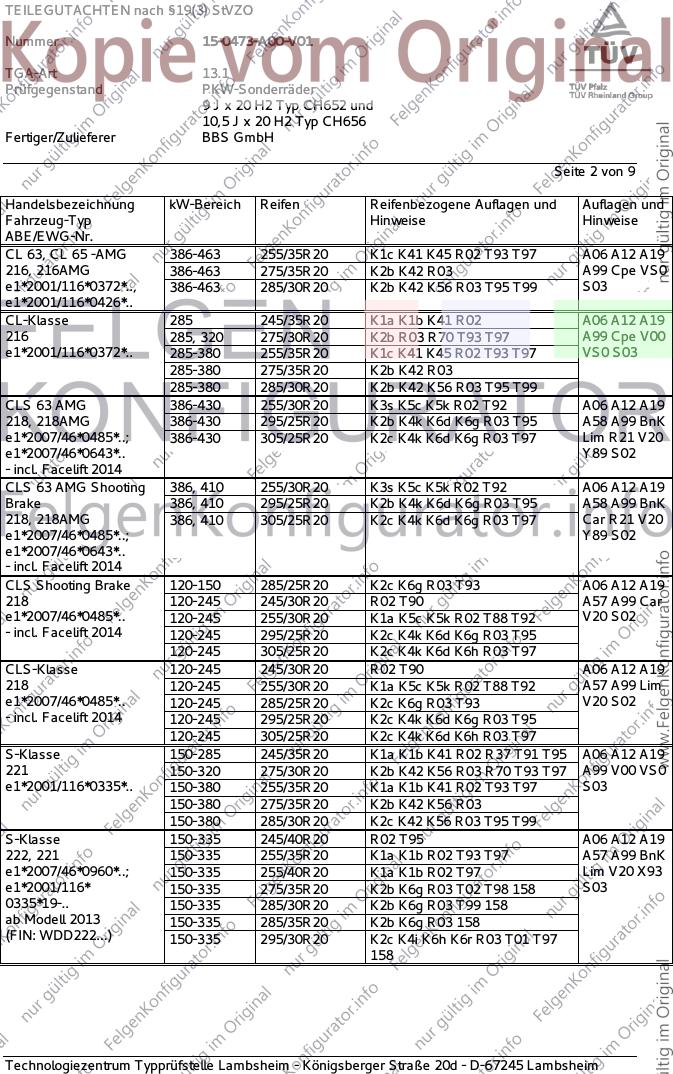

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL 63, CL 65 -AMG 386-463 255/35R20 K1c K41 K45 R02 T93 T97 A06 A12 A19
216, 216AMG 386-463 275/35R20 K2b K42 R03 A99 Cpe VS0
e1*2001/116*0372*.., 386-463 285/30R20 K2b K42 K56 R03 T95 T99 S03
e1*2001/116*0426*..
CL-Klasse 285 245/35R20 K1a K1b K41 R02 A06 A12 A19
216 285, 320 275/30R20 K2b R03 R70 T93 T97 A99 Cpe V00
e1*2001/116*0372*.. 285-380 255/35R20 K1c K41 K45 R02 T93 T97 VS0 S03
285-380 275/35R20 K2b K42 R03
285-380 285/30R20 K2b K42 K56 R03 T95 T99
CLS 63 AMG 386-430 255/30R20 K3s K5c K5k R02 T92 A06 A12 A19
218, 218AMG 386-430 295/25R20 K2b K4k K6d K6g R03 T95 A58 A99 BnK
e1*2007/46*0485*..; 386-430 305/25R20 K2c K4k K6d K6g R03 T97 Lim R21 V20
e1*2007/46*0643*.. Y89 S02
- incl. Facelift 2014
CLS 63 AMG Shooting 386, 410 255/30R20 K3s K5c K5k R02 T92 A06 A12 A19
Brake 386, 410 295/25R20 K2b K4k K6d K6g R03 T95 A58 A99 BnK
218, 218AMG 386, 410 305/25R20 K2c K4k K6d K6g R03 T97 Car R21 V20
e1*2007/46*0485*..; Y89 S02
e1*2007/46*0643*..
- incl. Facelift 2014
CLS Shooting Brake 120-150 285/25R20 K2c K6g R03 T93 A06 A12 A19
218 120-245 245/30R20 R02 T90 A57 A99 Car
e1*2007/46*0485*.. 120-245 255/30R20 K1a K5c K5k R02 T88 T92 V20 S02
- incl. Facelift 2014 120-245 295/25R20 K2c K4k K6d K6g R03 T95
120-245 305/25R20 K2c K4k K6d K6h R03 T97
CLS-Klasse 120-245 245/30R20 R02 T90 A06 A12 A19
218 120-245 255/30R20 K1a K5c K5k R02 T88 T92 A57 A99 Lim
e1*2007/46*0485*.. 120-245 285/25R20 K2c K6g R03 T93 V20 S02
- incl. Facelift 2014 120-245 295/25R20 K2c K4k K6d K6g R03 T95
120-245 305/25R20 K2c K4k K6d K6h R03 T97
S-Klasse 150-285 245/35R20 K1a K1b K41 R02 R37 T91 T95 A06 A12 A19
221 150-320 275/30R20 K2b K42 K56 R03 R70 T93 T97 A99 V00 VS0
e1*2001/116*0335*.. 150-380 255/35R20 K1a K1b K41 R02 T93 T97 S03
150-380 275/35R20 K2b K42 K56 R03
150-380 285/30R20 K2c K42 K56 R03 T95 T99
S-Klasse 150-335 245/40R20 R02 T95 A06 A12 A19
222, 221 150-335 255/35R20 K1a K1b R02 T93 T97 A57 A99 BnK
e1*2007/46*0960*..; 150-335 255/40R20 K1a K1b R02 T97 Lim V20 X93
e1*2001/116* 150-335 275/35R20 K2b K6g R03 T02 T98 158 S03
0335*19-.. 150-335 285/30R20 K2b K6g R03 T99 158
ab Modell 2013 150-335 285/35R20 K2b K6g R03 158
(FIN: WDD222...) 150-335 295/30R20 K2c K4i K6h K6r R03 T01 T97
158
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

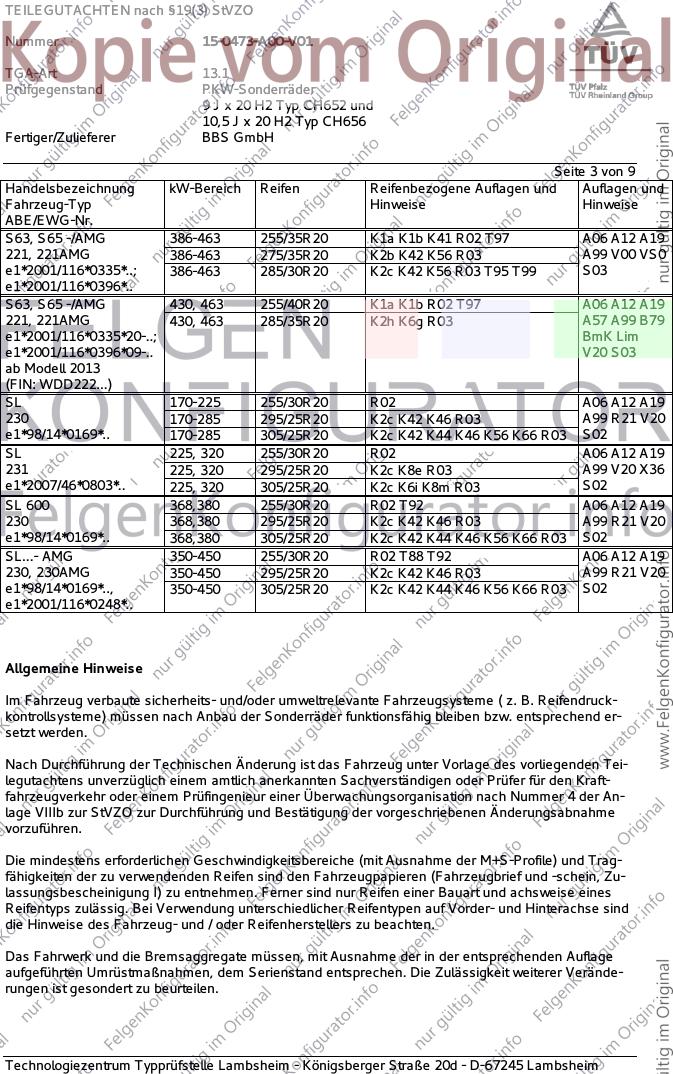

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S63, S65 -/AMG 386-463 255/35R20 K1a K1b K41 R02 T97 A06 A12 A19
221, 221AMG 386-463 275/35R20 K2b K42 K56 R03 A99 V00 VS0
e1*2001/116*0335*..; 386-463 285/30R20 K2c K42 K56 R03 T95 T99 S03
e1*2001/116*0396*..
S63, S65 -/AMG 430, 463 255/40R20 K1a K1b R02 T97 A06 A12 A19
221, 221AMG 430, 463 285/35R20 K2h K6g R03 A57 A99 B79
e1*2001/116*0335*20-..; BmK Lim
e1*2001/116*0396*09-.. V20 S03
ab Modell 2013
(FIN: WDD222...)
SL 170-225 255/30R20 R02 A06 A12 A19
230 170-285 295/25R20 K2c K42 K46 R03 A99 R21 V20
e1*98/14*0169*.. 170-285 305/25R20 K2c K42 K44 K46 K56 K66 R03 S02
SL 225, 320 255/30R20 R02 A06 A12 A19
231 225, 320 295/25R20 K2c K8e R03 A99 V20 X36
e1*2007/46*0803*.. 225, 320 305/25R20 K2c K6i K8m R03 S02
SL 600 368,380 255/30R20 R02 T92 A06 A12 A19
230 368,380 295/25R20 K2c K42 K46 R03 A99 R21 V20
e1*98/14*0169*.. 368,380 305/25R20 K2c K42 K44 K46 K56 K66 R03 S02
SL...- AMG 350-450 255/30R20 R02 T88 T92 A06 A12 A19
230, 230AMG 350-450 295/25R20 K2c K42 K46 R03 A99 R21 V20
e1*98/14*0169*.., 350-450 305/25R20 K2c K42 K44 K46 K56 K66 R03 S02
e1*2001/116*0248*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B. Reifendruck-
kontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend er-
setzt werden.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden Tei-
legutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraft-
fahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der An-
lage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

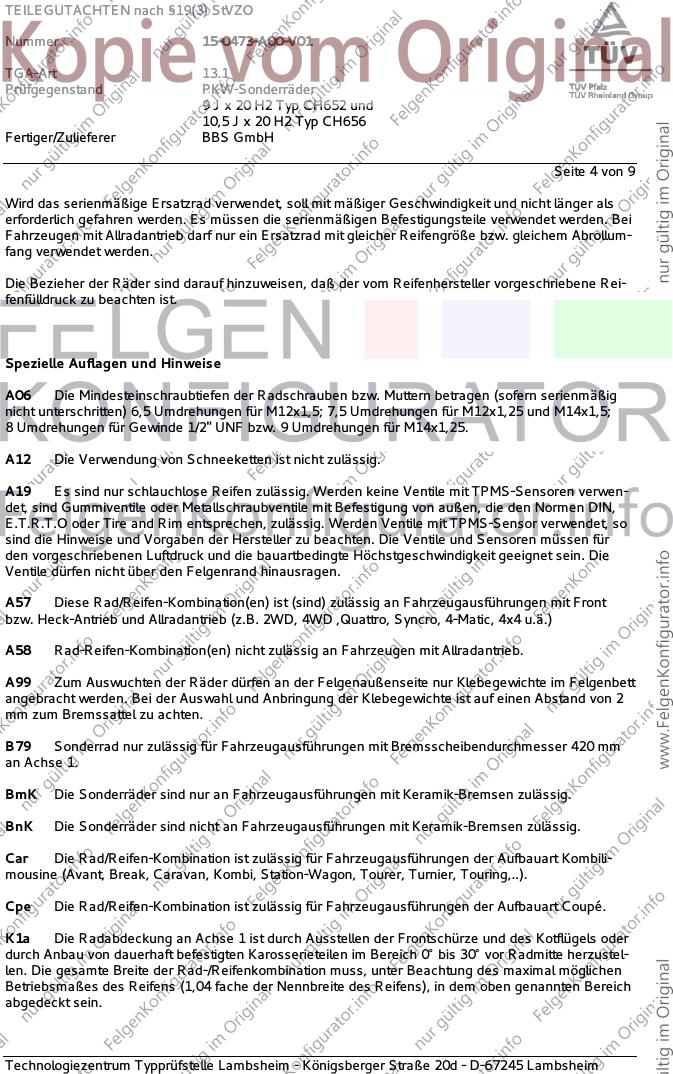

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 4 von 9
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene Rei-
fenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5;
8 Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

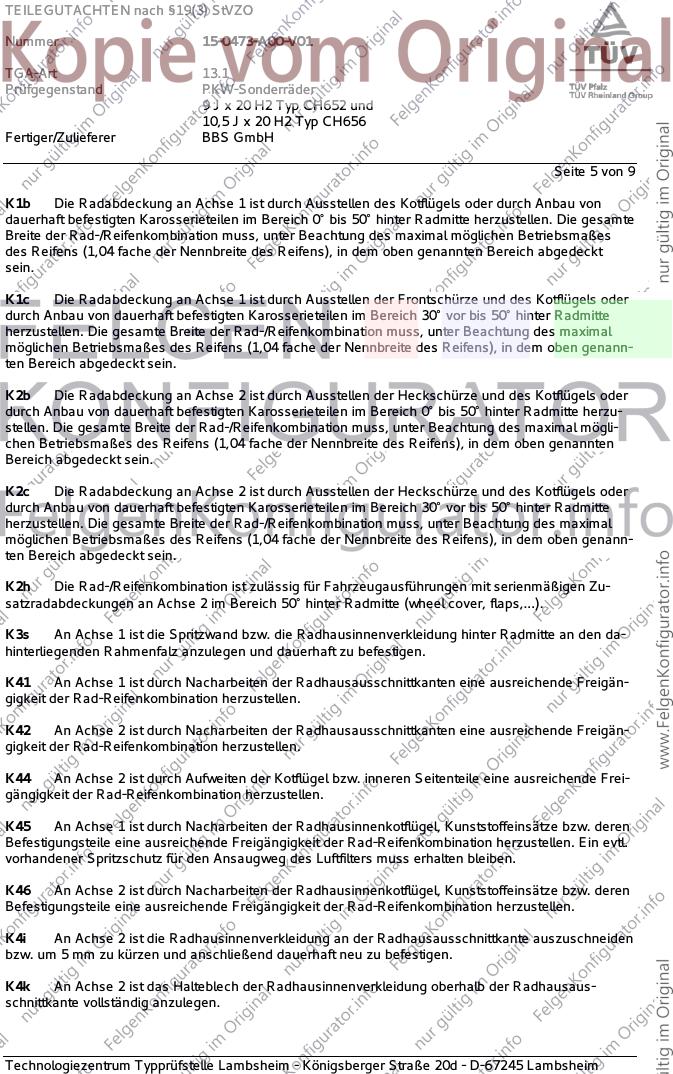

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 5 von 9
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 6 von 9

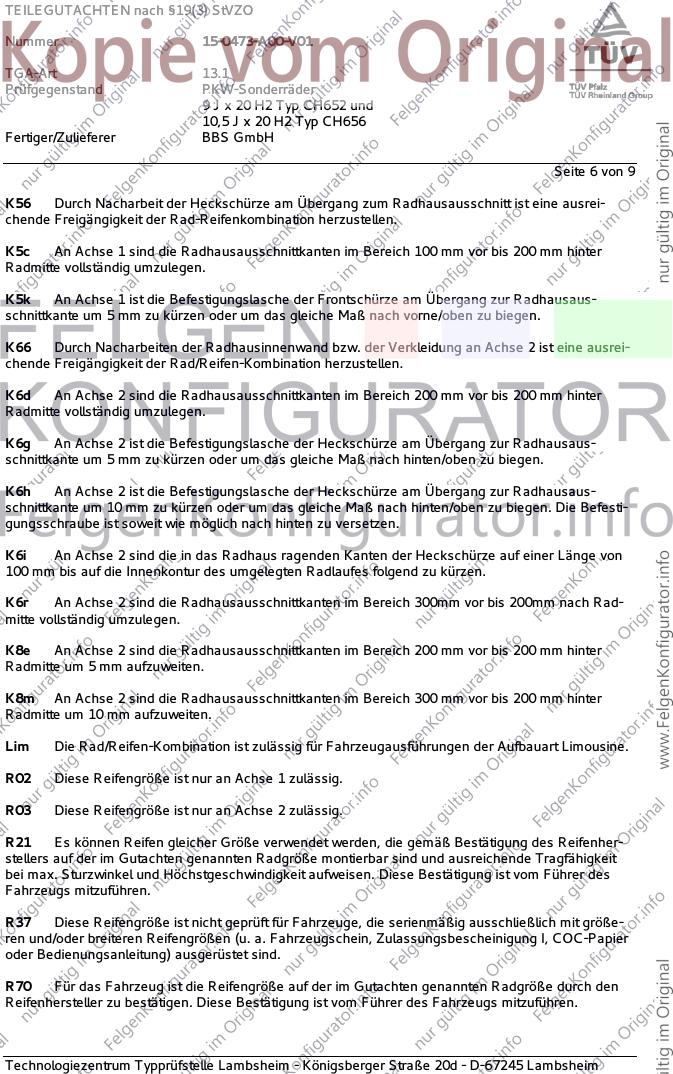

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 7 von 9

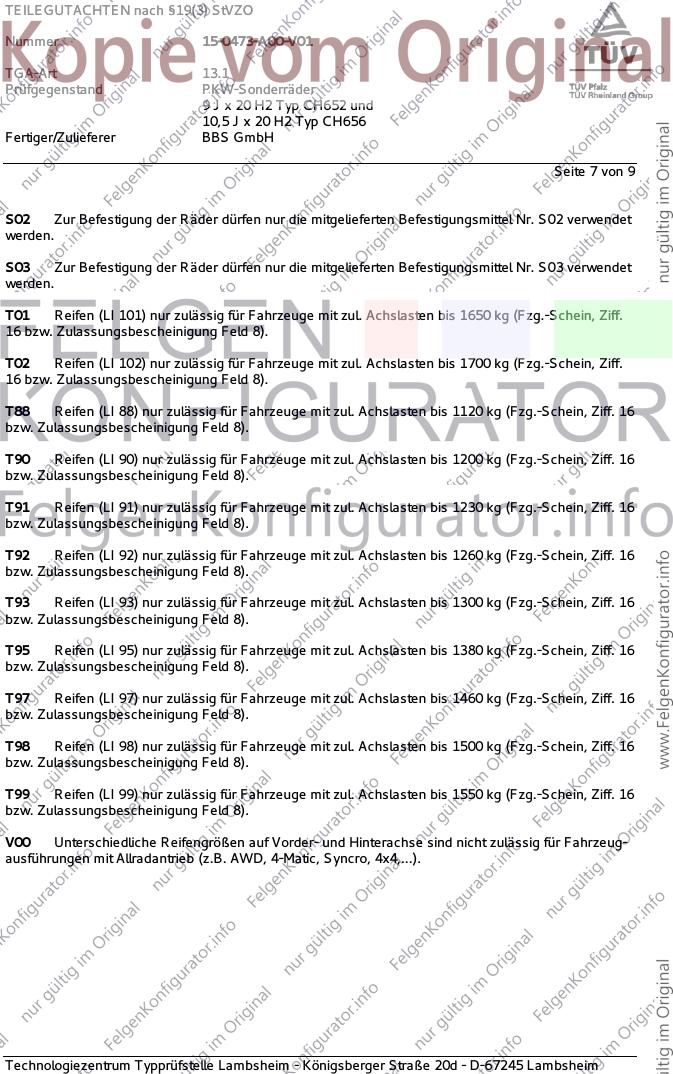

S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 verwendet
werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 8 von 9

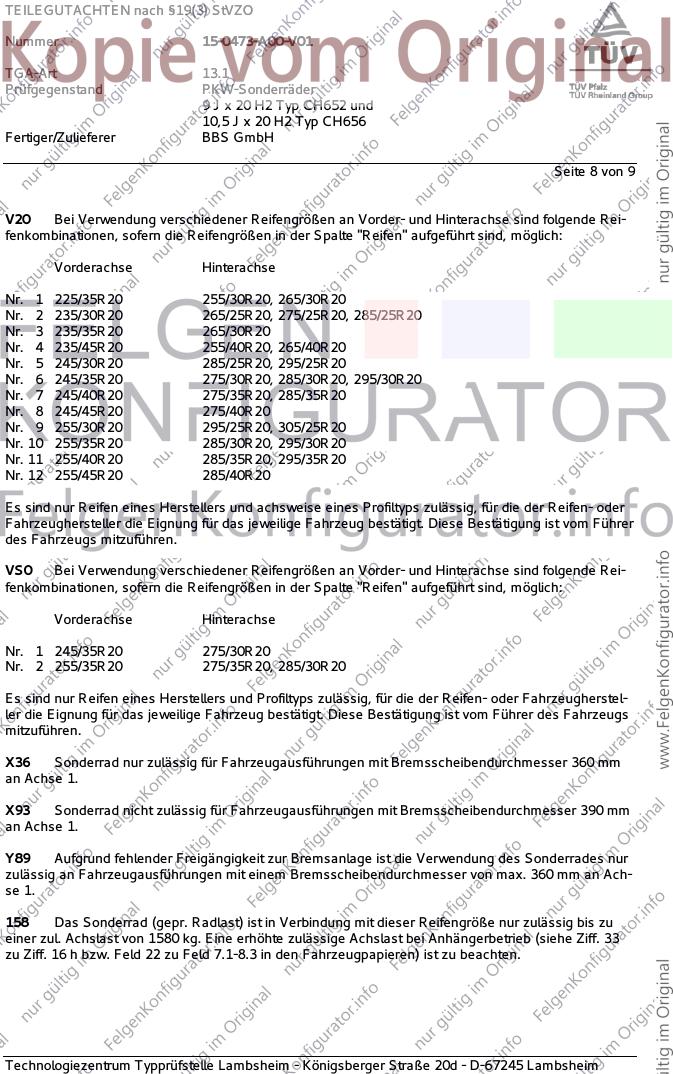

V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y89 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit einem Bremsscheibendurchmesser von max. 360 mm an Ach-
se 1.
158 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1580 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0473-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9 J x 20 H2 Typ CH652 und
10,5 J x 20 H2 Typ CH656
Fertiger/Zulieferer BBS GmbH
Seite 9 von 9

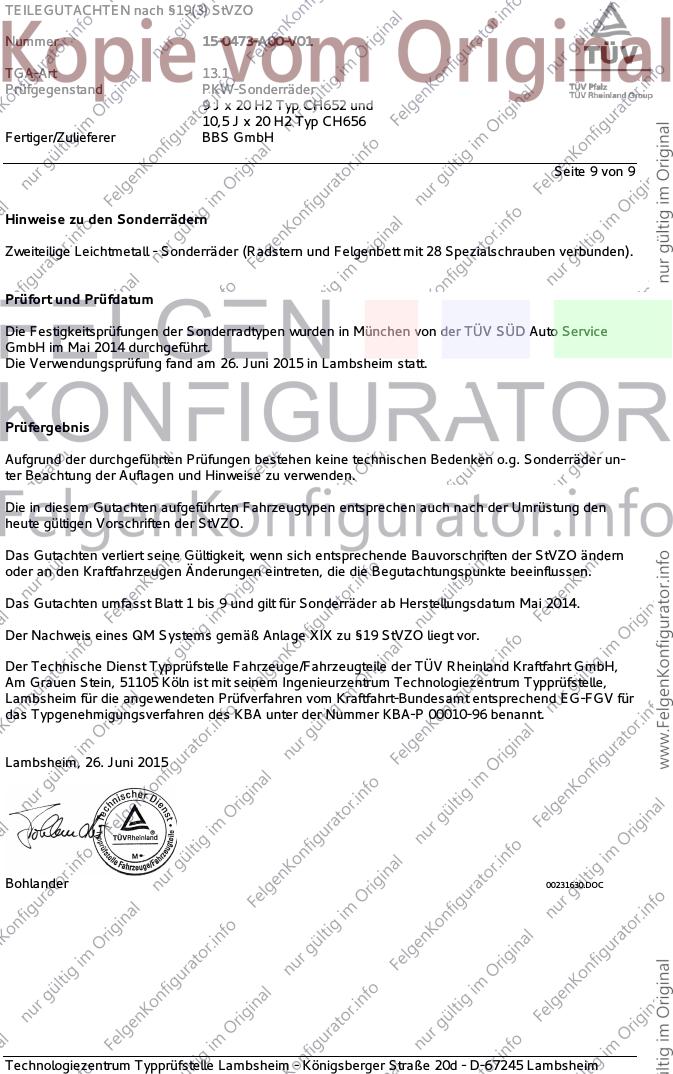

Hinweise zu den Sonderrädern
Zweiteilige Leichtmetall - Sonderräder (Radstern und Felgenbett mit 28 Spezialschrauben verbunden).
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen wurden in München von der TÜV SÜD Auto Service
GmbH im Mai 2014 durchgeführt.
Die Verwendungsprüfung fand am 26. Juni 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juni 2015
Bohlander 00231630.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
