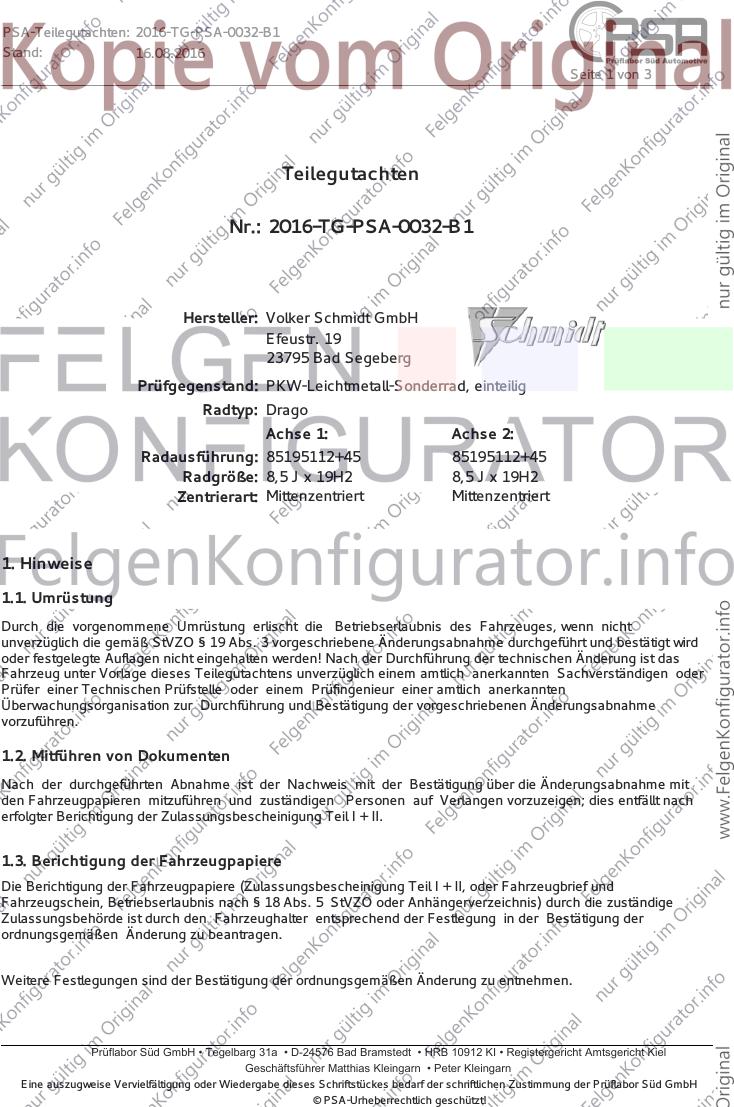

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 1 von 3
Teilegutachten
Nr.: 2016-TG-PSA-0032-B1
Hersteller: Volker Schmidt GmbH
Efeustr. 19
23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radtyp: Drago
Achse 1: Achse 2:
Radausführung: 85195112+45 85195112+45
Radgröße: 8,5 J x 19H2 8,5 J x 19H2
Zentrierart: Mittenzentriert Mittenzentriert
1. Hinweise
1.1. Umrüstung
Durch die vorgenommene Umrüstung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht
unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird
oder festgelegte Auflagen nicht eingehalten werden! Nach der Durchführung der technischen Änderung ist das
Fahrzeug unter Vorlage dieses Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
1.2. Mitführen von Dokumenten
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit
den Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Zulassungsbescheinigung Teil I + II.
1.3. Berichtigung der Fahrzeugpapiere
Die Berichtigung der Fahrzeugpapiere (Zulassungsbescheinigung Teil I + II, oder Fahrzeugbrief und
Fahrzeugschein, Betriebserlaubnis nach § 18 Abs. 5 StVZO oder Anhängerverzeichnis) durch die zuständige
Zulassungsbehörde ist durch den Fahrzeughalter entsprechend der Festlegung in der Bestätigung der
ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 2 von 3

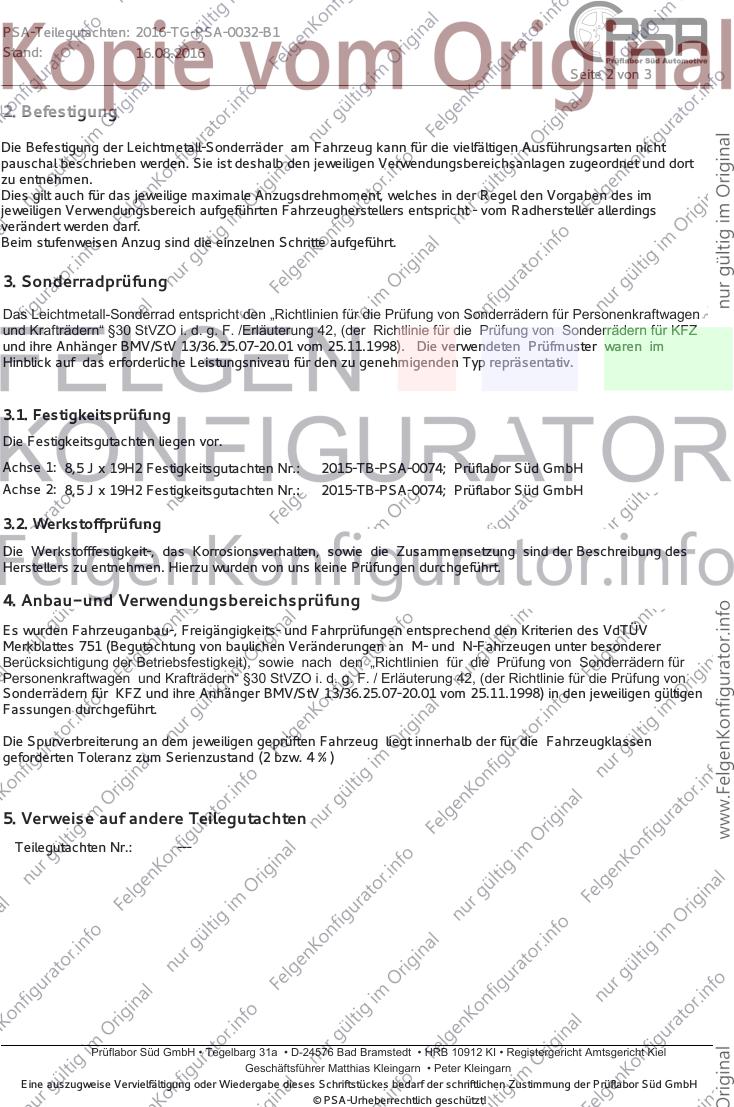

2. Befestigung
Die Befestigung der Leichtmetall-Sonderräder am Fahrzeug kann für die vielfältigen Ausführungsarten nicht
pauschal beschrieben werden. Sie ist deshalb den jeweiligen Verwendungsbereichsanlagen zugeordnet und dort
zu entnehmen.
Dies gilt auch für das jeweilige maximale Anzugsdrehmoment, welches in der Regel den Vorgaben des im
jeweiligen Verwendungsbereich aufgeführten Fahrzeugherstellers entspricht - vom Radhersteller allerdings
verändert werden darf.
Beim stufenweisen Anzug sind die einzelnen Schritte aufgeführt.
3. Sonderradprüfung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für Personenkraftwagen
und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung von Sonderrädern für KFZ
und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die verwendeten Prüfmuster waren im
Hinblick auf das erforderliche Leistungsniveau für den zu genehmigenden Typ repräsentativ.
3.1. Festigkeitsprüfung
Die Festigkeitsgutachten liegen vor.
Achse 1: 8,5 J x 19H2 Festigkeitsgutachten Nr.: 2015-TB-PSA-0074; Prüflabor Süd GmbH
Achse 2: 8,5 J x 19H2 Festigkeitsgutachten Nr.: 2015-TB-PSA-0074; Prüflabor Süd GmbH
3.2. Werkstoffprüfung
Die Werkstofffestigkeit-, das Korrosionsverhalten, sowie die Zusammensetzung sind der Beschreibung des
Herstellers zu entnehmen. Hierzu wurden von uns keine Prüfungen durchgeführt.
4. Anbau- und Verwendungsbereichsprüfung
Es wurden Fahrzeuganbau-, Freigängigkeits- und Fahrprüfungen entsprechend den Kriterien des VdTÜV
Merkblattes 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter besonderer
Berücksichtigung der Betriebsfestigkeit), sowie nach den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. / Erläuterung 42, (der Richtlinie für die Prüfung von
Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998) in den jeweiligen gültigen
Fassungen durchgeführt.
Die Spurverbreiterung an dem jeweiligen geprüften Fahrzeug liegt innerhalb der für die Fahrzeugklassen
geforderten Toleranz zum Serienzustand (2 bzw. 4 %)
5. Verweise auf andere Teilegutachten
Teilegutachten Nr.: ---
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 3 von 3

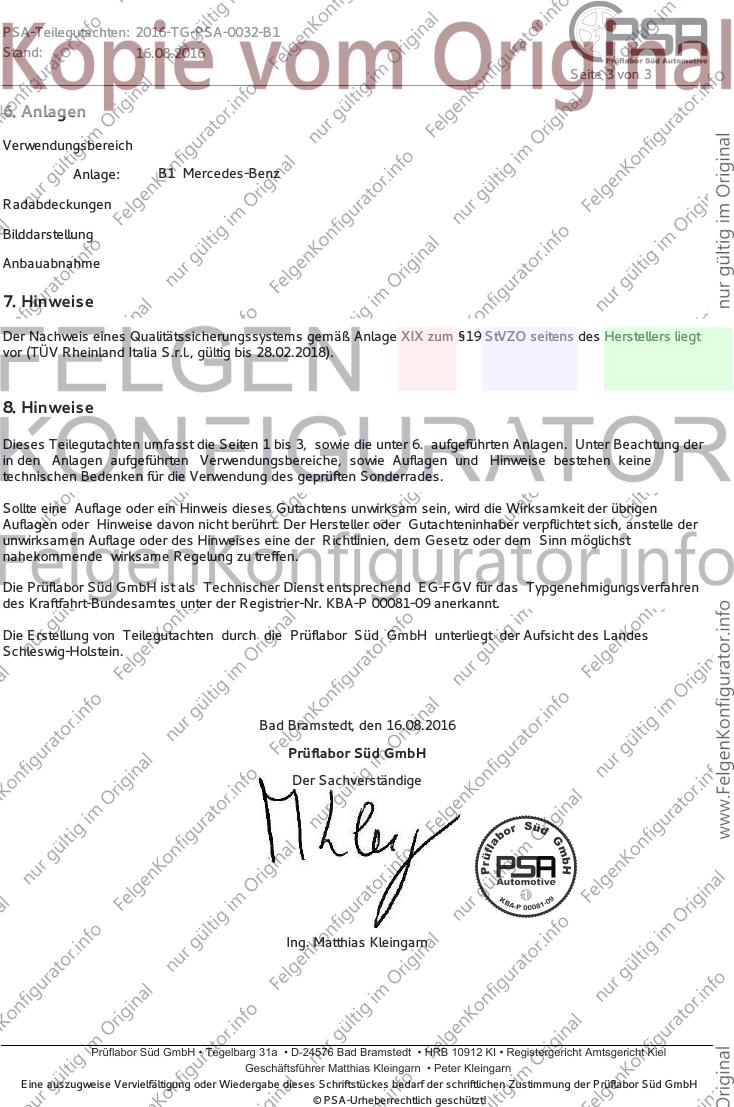

6. Anlagen
Verwendungsbereich
Anlage: B1 Mercedes-Benz

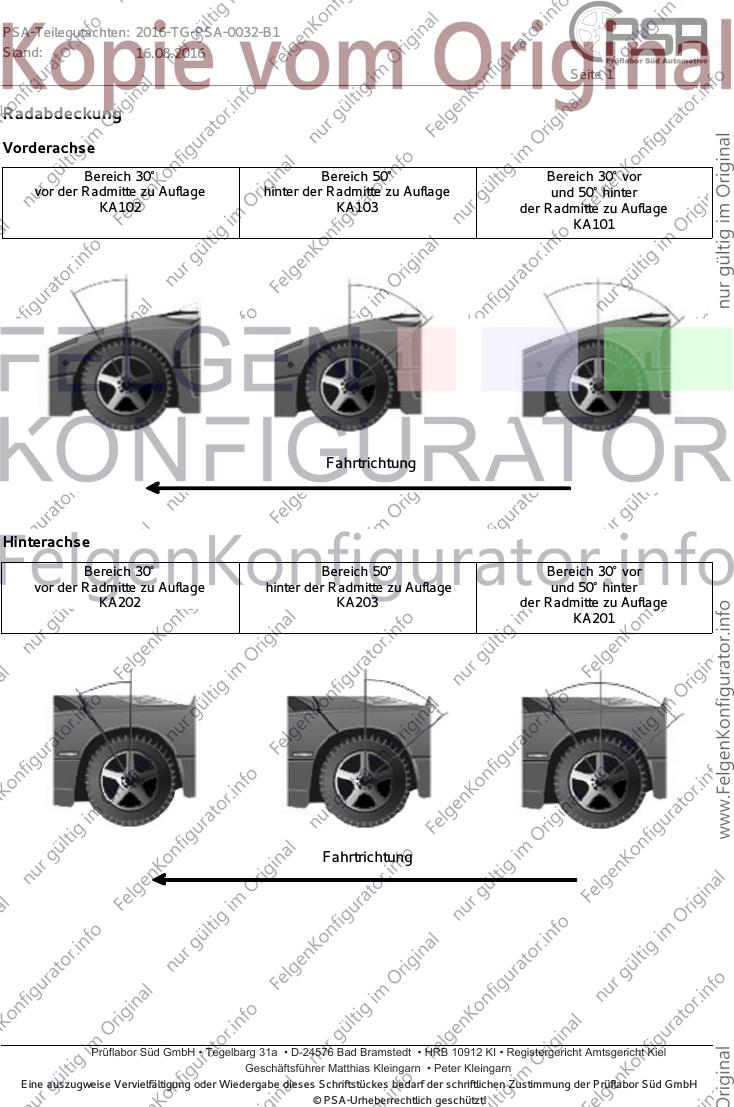

Radabdeckungen

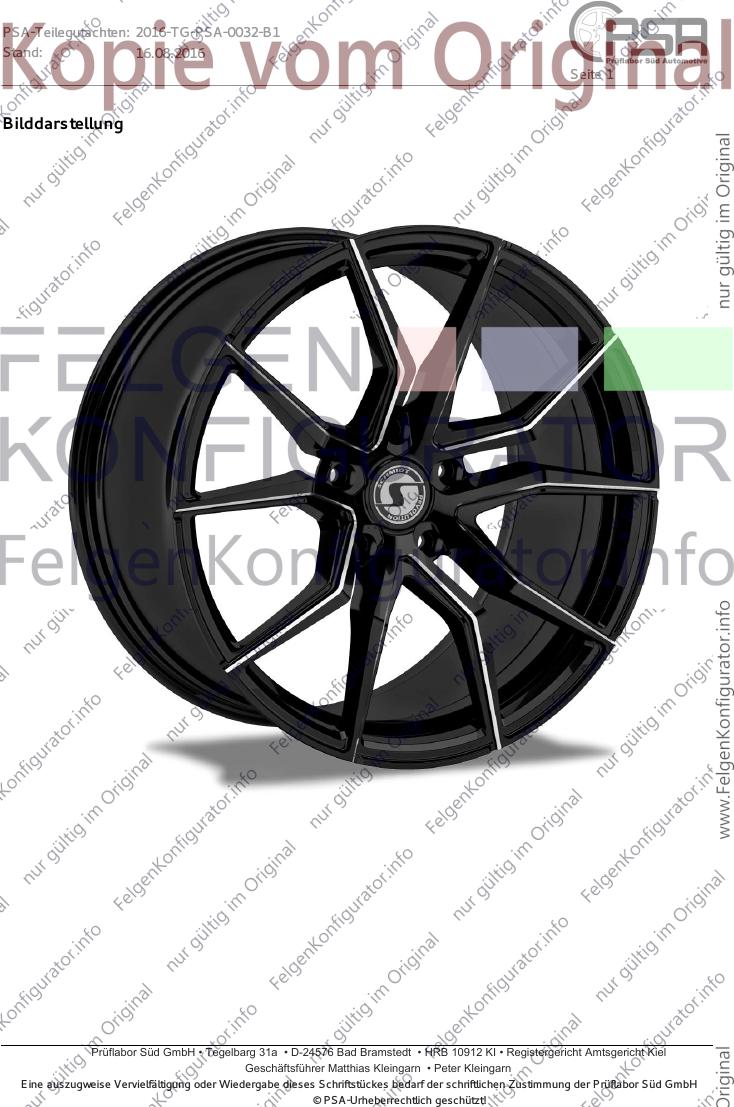

Bilddarstellung
Anbauabnahme
7. Hinweise
Der Nachweis eines Qualitätssicherungssystems gemäß Anlage XIX zum §19 StVZO seitens des Herstellers liegt
vor (TÜV Rheinland Italia S.r.l., gültig bis 28.02.2018).
8. Hinweise
Dieses Teilegutachten umfasst die Seiten 1 bis 3, sowie die unter 6. aufgeführten Anlagen. Unter Beachtung der
in den Anlagen aufgeführten Verwendungsbereiche, sowie Auflagen und Hinweise bestehen keine
technischen Bedenken für die Verwendung des geprüften Sonderrades.
Sollte eine Auflage oder ein Hinweis dieses Gutachtens unwirksam sein, wird die Wirksamkeit der übrigen
Auflagen oder Hinweise davon nicht berührt. Der Hersteller oder Gutachteninhaber verpflichtet sich, anstelle der
unwirksamen Auflage oder des Hinweises eine der Richtlinien, dem Gesetz oder dem Sinn möglichst
nahekommende wirksame Regelung zu treffen.
Die Prüflabor Süd GmbH ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren
des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00081-09 anerkannt.
Die Erstellung von Teilegutachten durch die Prüflabor Süd GmbH unterliegt der Aufsicht des Landes
Schleswig-Holstein.
Bad Bramstedt, den 16.08.2016
Prüflabor Süd GmbH
Der Sachverständige
Ing. Matthias Kleingarn
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 1

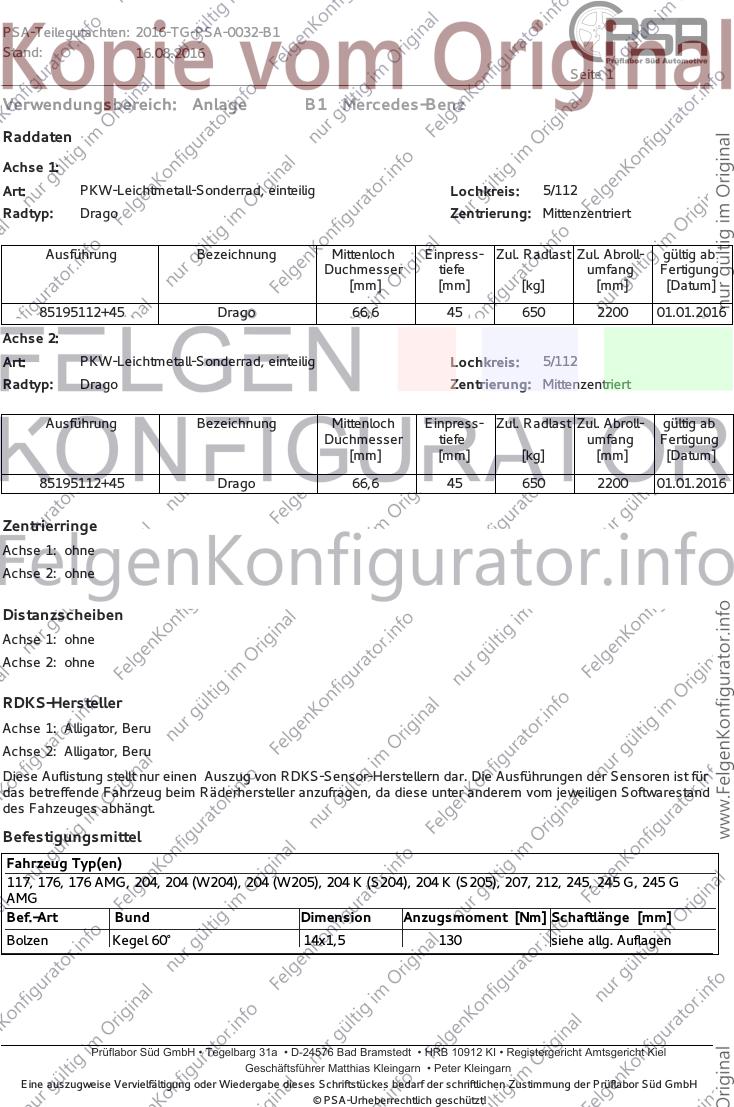

Verwendungsbereich: Anlage B1 Mercedes-Benz
Raddaten
Achse 1:
Art: PKW-Leichtmetall-Sonderrad, einteilig Lochkreis: 5/112
Radtyp: Drago Zentrierung: Mittenzentriert
Ausführung Bezeichnung Mittenloch Einpress- Zul. Radlast Zul. Abroll- gültig ab
Duchmesser tiefe umfang Fertigung
[mm] [mm] [kg] [mm] [Datum]
85195112+45 Drago 66,6 45 650 2200 01.01.2016
Achse 2:
Art: PKW-Leichtmetall-Sonderrad, einteilig Lochkreis: 5/112
Radtyp: Drago Zentrierung: Mittenzentriert
Ausführung Bezeichnung Mittenloch Einpress- Zul. Radlast Zul. Abroll- gültig ab
Duchmesser tiefe umfang Fertigung
[mm] [mm] [kg] [mm] [Datum]
85195112+45 Drago 66,6 45 650 2200 01.01.2016
Zentrierringe
Achse 1: ohne
Achse 2: ohne
Distanzscheiben
Achse 1: ohne
Achse 2: ohne
RDKS-Hersteller
Achse 1: Alligator, Beru
Achse 2: Alligator, Beru
Diese Auflistung stellt nur einen Auszug von RDKS-Sensor-Herstellern dar. Die Ausführungen der Sensoren ist für
das betreffende Fahrzeug beim Räderhersteller anzufragen, da diese unter anderem vom jeweiligen Softwarestand
des Fahzeuges abhängt.
Befestigungsmittel
Fahrzeug Typ(en)
117, 176, 176 AMG, 204, 204 (W204), 204 (W205), 204 K (S204), 204 K (S205), 207, 212, 245, 245 G, 245 G
AMG
Bef.-Art Bund Dimension Anzugsmoment [Nm] Schaftlänge [mm]
Bolzen Kegel 60° 14x1,5 130 siehe allg. Auflagen
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 2

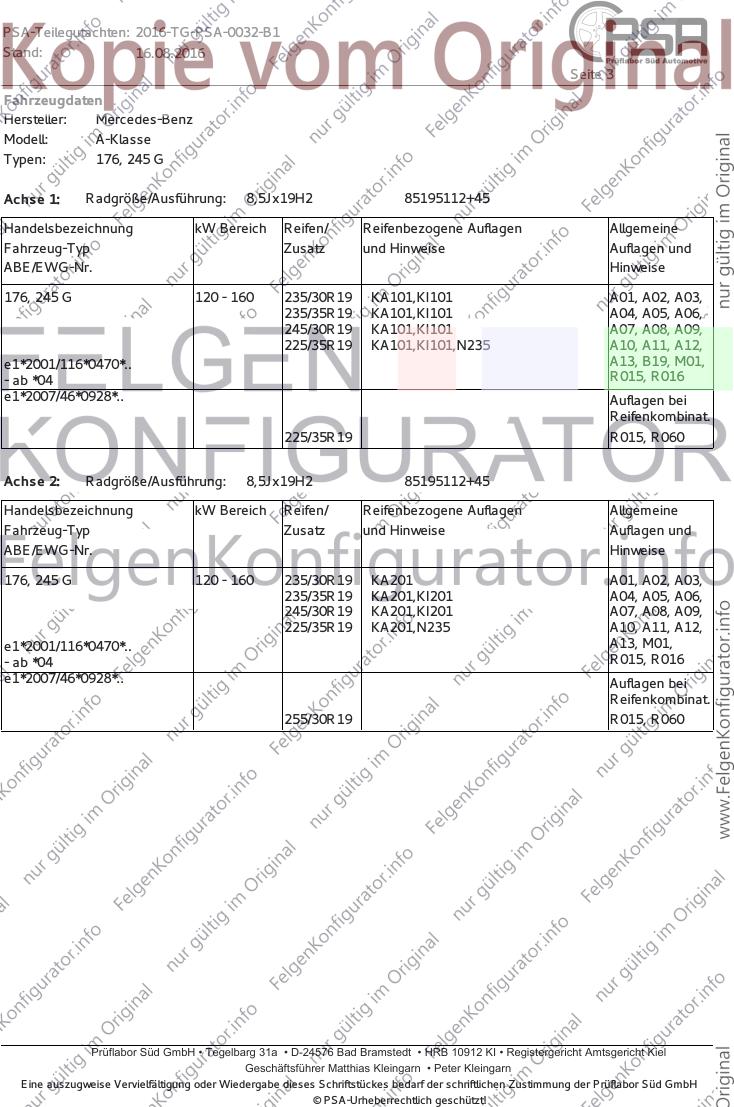

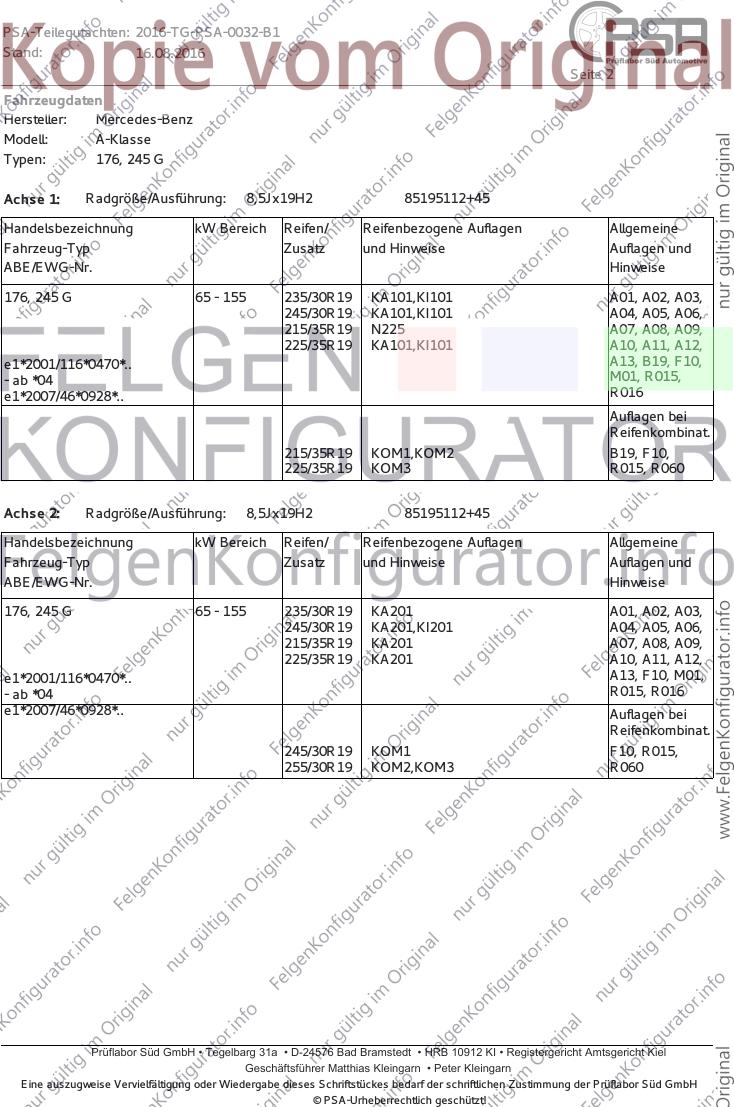

Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: A-Klasse
Typen: 176, 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
176, 245 G 65 - 155 235/30R19 KA101,KI101 A01, A02, A03,
245/30R19 KA101,KI101 A04, A05, A06,
215/35R19 N225 A07, A08, A09,
225/35R19 KA101,KI101 A10, A11, A12,
e1*2001/116*0470*.. A13, B19, F10,
- ab *04 M01, R015,
e1*2007/46*0928*.. R016
Auflagen bei
Reifenkombinat.
215/35R19 KOM1,KOM2 B19, F10,
225/35R19 KOM3 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
176, 245 G 65 - 155 235/30R19 KA201 A01, A02, A03,
245/30R19 KA201,KI201 A04, A05, A06,
215/35R19 KA201 A07, A08, A09,
225/35R19 KA201 A10, A11, A12,
e1*2001/116*0470*.. A13, F10, M01,
- ab *04 R015, R016
e1*2007/46*0928*.. Auflagen bei
Reifenkombinat.
245/30R19 KOM1 F10, R015,
255/30R19 KOM2,KOM3 R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 3
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: A-Klasse
Typen: 176, 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
176, 245 G 120 - 160 235/30R19 KA101,KI101 A01, A02, A03,
235/35R19 KA101,KI101 A04, A05, A06,
245/30R19 KA101,KI101 A07, A08, A09,
225/35R19 KA101,KI101,N235 A10, A11, A12,
e1*2001/116*0470*.. A13, B19, M01,
- ab *04 R015, R016
e1*2007/46*0928*.. Auflagen bei
Reifenkombinat.
225/35R19 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
176, 245 G 120 - 160 235/30R19 KA201 A01, A02, A03,
235/35R19 KA201,KI201 A04, A05, A06,
245/30R19 KA201,KI201 A07, A08, A09,
225/35R19 KA201,N235 A10, A11, A12,
e1*2001/116*0470*.. A13, M01,
- ab *04 R015, R016
e1*2007/46*0928*.. Auflagen bei
Reifenkombinat.
255/30R19 R015, R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 4
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: B-Klasse
Typen: 245, 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245, 245 G 70 - 142 235/30R19 KA101 A01, A02, A03,
215/35R19 KA101 A04, A05, A06,
e1*2001/116*0314*.. A07, A08, A09,
e1*2001/116*0470*.. A10, A11, A12,
- bis *02 A13, B19, M01,
R015, R016
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245, 245 G 70 - 142 235/30R19 KA201,KI201 A01, A02, A03,
215/35R19 KA201,KI201 A04, A05, A06,
e1*2001/116*0314*.. A07, A08, A09,
e1*2001/116*0470*.. A10, A11, A12,
- bis *02 A13, M01,
R015, R016
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

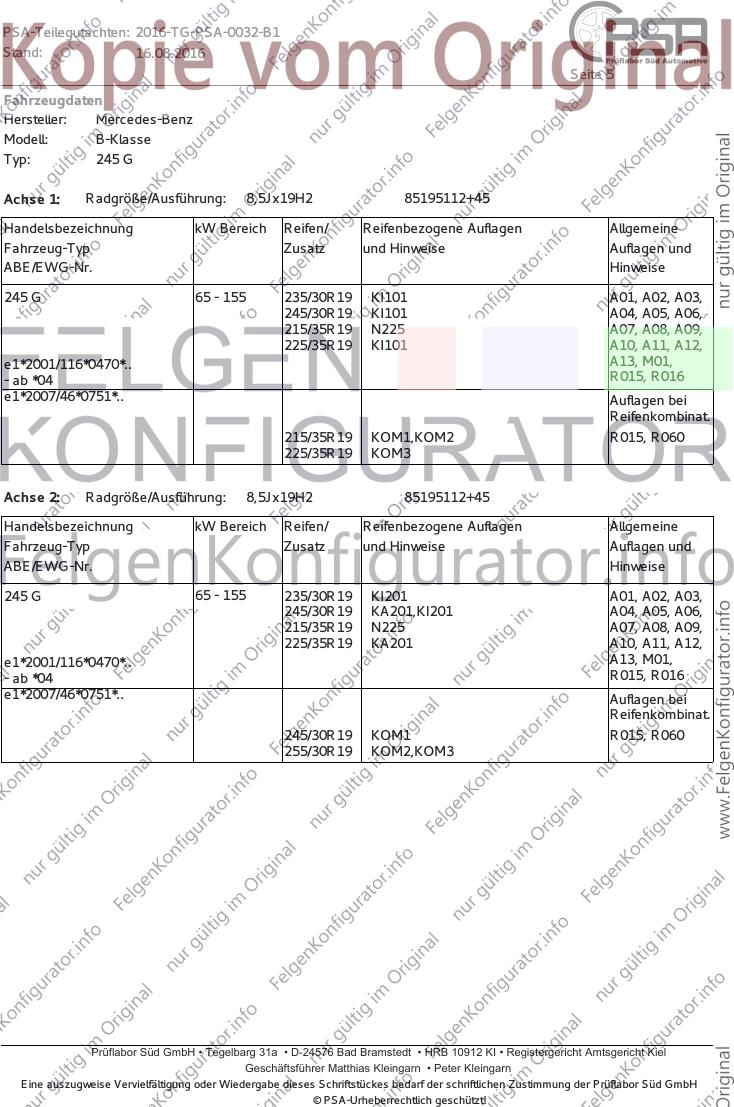

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 5
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: B-Klasse
Typ: 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 65 - 155 235/30R19 KI101 A01, A02, A03,
245/30R19 KI101 A04, A05, A06,
215/35R19 N225 A07, A08, A09,
225/35R19 KI101 A10, A11, A12,
e1*2001/116*0470*.. A13, M01,
- ab *04 R015, R016
e1*2007/46*0751*.. Auflagen bei
Reifenkombinat.
215/35R19 KOM1,KOM2 R015, R060
225/35R19 KOM3
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 65 - 155 235/30R19 KI201 A01, A02, A03,
245/30R19 KA201,KI201 A04, A05, A06,
215/35R19 N225 A07, A08, A09,
225/35R19 KA201 A10, A11, A12,
e1*2001/116*0470*.. A13, M01,
- ab *04 R015, R016
e1*2007/46*0751*.. Auflagen bei
Reifenkombinat.
245/30R19 KOM1 R015, R060
255/30R19 KOM2,KOM3
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 6
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: B-Klasse electric drive
Typ: 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 65 225/40R19 A01, A02, A03,
e1*2001/116*0470*.. A04, A05, A06,
A07, A08, A09,
A10, A11, A12,
A13, M01, R015
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 65 225/40R19 A01, A02, A03,
e1*2001/116*0470*.. A04, A05, A06,
A07, A08, A09,
A10, A11, A12,
A13, M01, R015
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

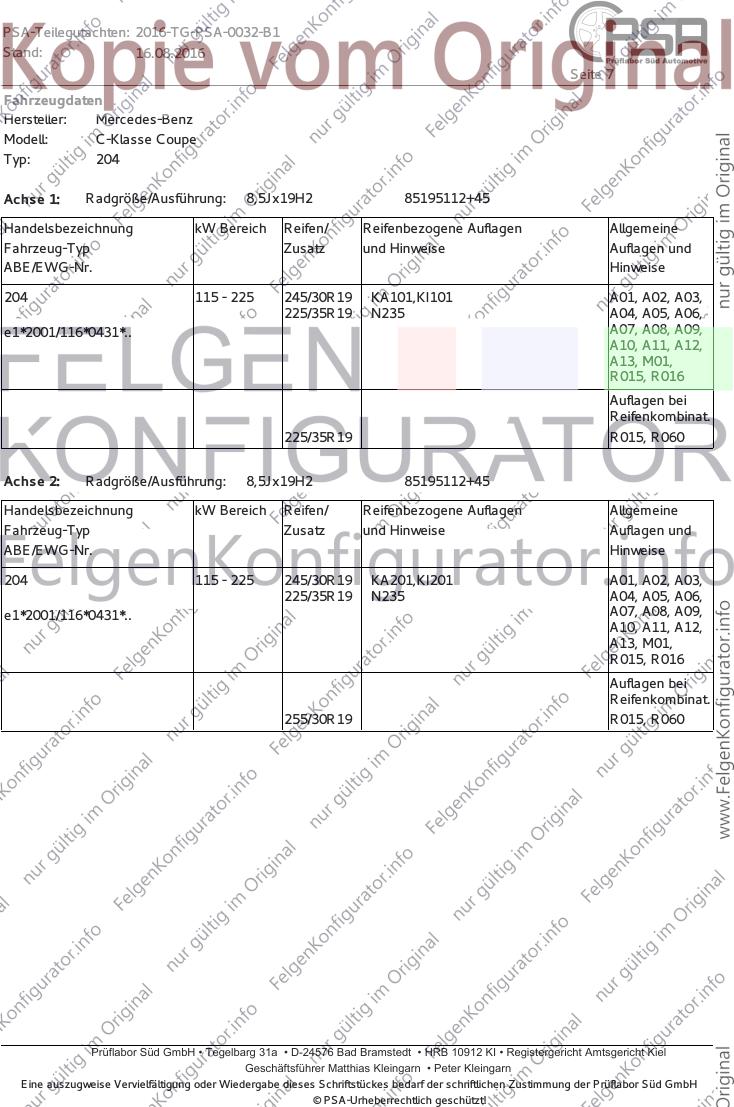

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 7
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: C-Klasse Coupe
Typ: 204
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 115 - 225 245/30R19 KA101,KI101 A01, A02, A03,
225/35R19 N235 A04, A05, A06,
e1*2001/116*0431*.. A07, A08, A09,
A10, A11, A12,
A13, M01,
R015, R016
Auflagen bei
Reifenkombinat.
225/35R19 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 115 - 225 245/30R19 KA201,KI201 A01, A02, A03,
225/35R19 N235 A04, A05, A06,
e1*2001/116*0431*.. A07, A08, A09,
A10, A11, A12,
A13, M01,
R015, R016
Auflagen bei
Reifenkombinat.
255/30R19 R015, R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 8
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: C-Klasse Limousine
Typ: 204 (W204)
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 (W204) 88 - 225 225/35R19 N235 A01, A02, A03,
e1*2001/116*0431*.. A04, A05, A06,
- bis *28 A07, A08, A09,
A10, A11, A12,
A13, M01, R015
Auflagen bei
Reifenkombinat.
225/35R19 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 (W204) 88 - 225 225/35R19 N235 A01, A02, A03,
e1*2001/116*0431*.. A04, A05, A06,
- bis *28 A07, A08, A09,
A10, A11, A12,
A13, M01, R015
Auflagen bei
Reifenkombinat.
255/30R19 KA201,KI201 R015, R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 9
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: C-Klasse Kombi
Typ: 204 K (S204)
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 K (S204) 88 - 200 A01, A02, A03,
e1*2001/116*0457*.. A04, A05, A06,
A07, A08, A09,
A10, A11, A12,
A13, M01
Auflagen bei
Reifenkombinat.
225/35R19 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 K (S204) 88 - 200 A01, A02, A03,
e1*2001/116*0457*.. A04, A05, A06,
A07, A08, A09,
A10, A11, A12,
A13, M01
Auflagen bei
Reifenkombinat.
255/30R19 KA201,KI201 R015, R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 10
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: C-Klasse Limousine
Typ: 204 (W205)
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 (W205) 85 - 245 235/35R19 KA101,M+S A01, A02, A03,
235/35R19 KA101,N245 A04, A05, A06,
245/35R19 KA101 A07, A08, A09,
225/35R19 N235 A10, A11, A12,
225/40R19 N235 A13, B16, B17,
e1*2001/116*0431*.. B18, M01,
- ab *29 R015, R016
Auflagen bei
Reifenkombinat.
245/35R19 KOM4 B16, B17, B18,
225/35R19 KOM1,KOM2 R015, R060
225/40R19 KOM3
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 (W205) 85 - 245 235/35R19 M+S A01, A02, A03,
235/35R19 N245 A04, A05, A06,
245/35R19 KA201 A07, A08, A09,
225/35R19 N235 A10, A11, A12,
225/40R19 N235 A13, M01,
e1*2001/116*0431*.. R015, R016
- ab *29
Auflagen bei
Reifenkombinat.
235/35R19 KOM1 R015, R060
255/30R19 KOM2
255/35R19 KOM3,KOM4
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 11
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: C-Klasse Kombi
Typ: 204 K (S205)
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 K (S205) 85 - 245 235/35R19 KA101,M+S A01, A02, A03,
235/35R19 KA101,N245 A04, A05, A06,
245/35R19 A07, A08, A09,
225/40R19 M+S A10, A11, A12,
225/40R19 N235 A13, B16, B17,
e1*2001/116*0457*.. B18, M01,
- ab *29 R015, R016
Auflagen bei
Reifenkombinat.
245/35R19 KOM4 B16, B17, B18,
225/35R19 KOM1,KOM2 R015, R060
225/40R19 KOM3
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
204 K (S205) 85 - 245 235/35R19 M+S A01, A02, A03,
235/35R19 N245 A04, A05, A06,
245/35R19 A07, A08, A09,
225/40R19 M+S A10, A11, A12,
225/40R19 N235 A13, M01,
e1*2001/116*0457*.. R015, R016
- ab *29
Auflagen bei
Reifenkombinat.
235/35R19 KOM1 R015, R060
255/30R19 KOM2
255/35R19 KOM3,KOM4
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

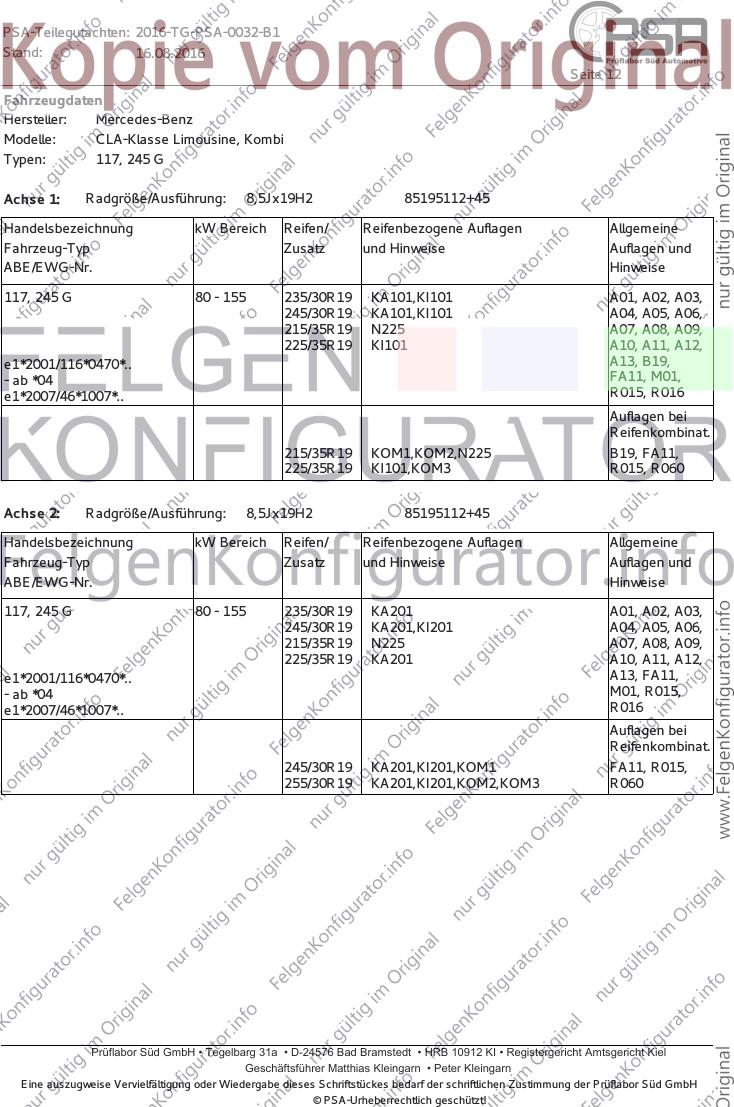

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 12
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modelle: CLA-Klasse Limousine, Kombi
Typen: 117, 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
117, 245 G 80 - 155 235/30R19 KA101,KI101 A01, A02, A03,
245/30R19 KA101,KI101 A04, A05, A06,
215/35R19 N225 A07, A08, A09,
225/35R19 KI101 A10, A11, A12,
e1*2001/116*0470*.. A13, B19,
- ab *04 FA11, M01,
e1*2007/46*1007*.. R015, R016
Auflagen bei
Reifenkombinat.
215/35R19 KOM1,KOM2,N225 B19, FA11,
225/35R19 KI101,KOM3 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
117, 245 G 80 - 155 235/30R19 KA201 A01, A02, A03,
245/30R19 KA201,KI201 A04, A05, A06,
215/35R19 N225 A07, A08, A09,
225/35R19 KA201 A10, A11, A12,
e1*2001/116*0470*.. A13, FA11,
- ab *04 M01, R015,
e1*2007/46*1007*.. R016
Auflagen bei
Reifenkombinat.
245/30R19 KA201,KI201,KOM1 FA11, R015,
255/30R19 KA201,KI201,KOM2,KOM3 R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 13
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modelle: GLA-Klasse Limousine, Kombi
Typ: 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 155 - 160 235/35R19 KI101 A01, A02, A03,
245/30R19 KA101,KI101 A04, A05, A06,
225/35R19 M+S A07, A08, A09,
e1*2001/116*0470*.. A10, A11, A12,
- ab *04 A13, FA10,
M01, R015,
R016
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 155 - 160 235/35R19 KI201 A01, A02, A03,
245/30R19 KI201 A04, A05, A06,
225/35R19 M+S A07, A08, A09,
e1*2001/116*0470*.. A10, A11, A12,
- ab *04 A13, FA10,
M01, R015,
R016
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

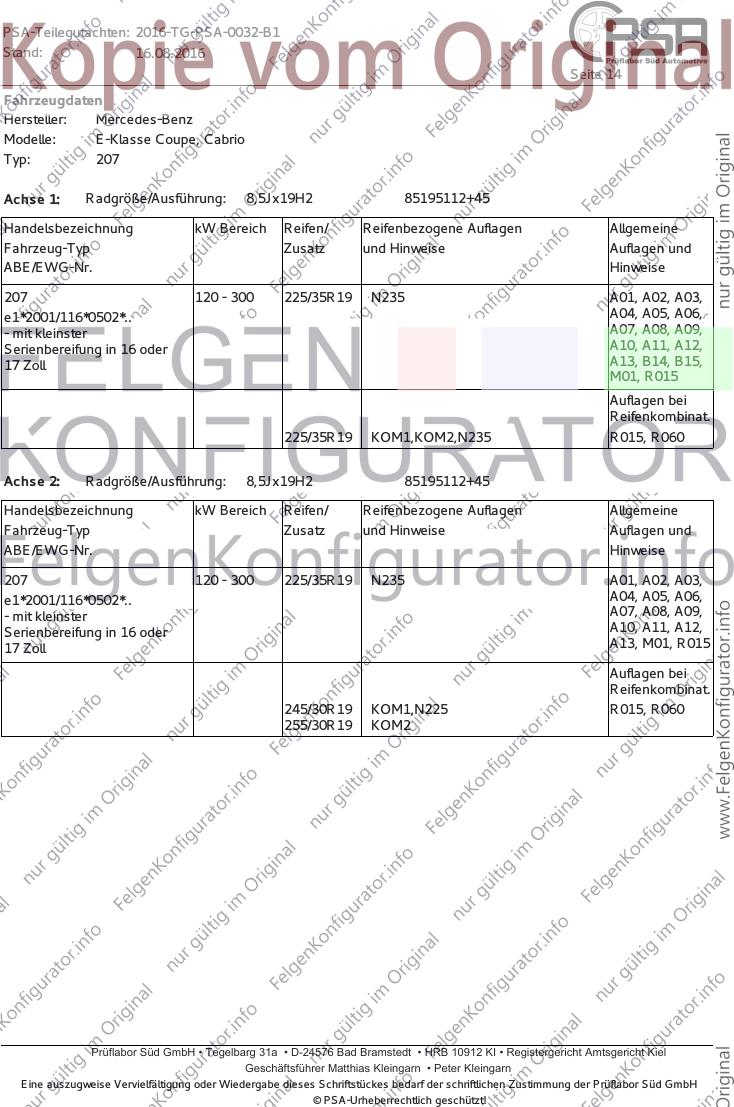

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 14
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modelle: E-Klasse Coupe, Cabrio
Typ: 207
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
207 120 - 300 225/35R19 N235 A01, A02, A03,
e1*2001/116*0502*.. A04, A05, A06,
- mit kleinster A07, A08, A09,
Serienbereifung in 16 oder A10, A11, A12,
17 Zoll A13, B14, B15,
M01, R015
Auflagen bei
Reifenkombinat.
225/35R19 KOM1,KOM2,N235 R015, R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
207 120 - 300 225/35R19 N235 A01, A02, A03,
e1*2001/116*0502*.. A04, A05, A06,
- mit kleinster A07, A08, A09,
Serienbereifung in 16 oder A10, A11, A12,
17 Zoll A13, M01, R015
Auflagen bei
Reifenkombinat.
245/30R19 KOM1,N225 R015, R060
255/30R19 KOM2
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 15
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: E-Klasse Limousine
Typ: 212
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
212 100 - 190 235/35R19 A01, A02, A03,
255/30R19 KA101 A04, A05, A06,
e1*2001/116*0501*.. A07, A08, A09,
- mit kleinsten Serienreifen A10, A11, A12,
in 16 Zoll A13, B15, M01,
R015, R016
Auflagen bei
Reifenkombinat.
235/35R19 KOM2 B15, R015,
225/35R19 KOM1 R060
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
212 100 - 190 235/35R19 A01, A02, A03,
255/30R19 A04, A05, A06,
e1*2001/116*0501*.. A07, A08, A09,
- mit kleinsten Serienreifen A10, A11, A12,
in 16 Zoll A13, M01,
R015, R016
Auflagen bei
Reifenkombinat.
255/30R19 KOM1,KOM2 R015, R060
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

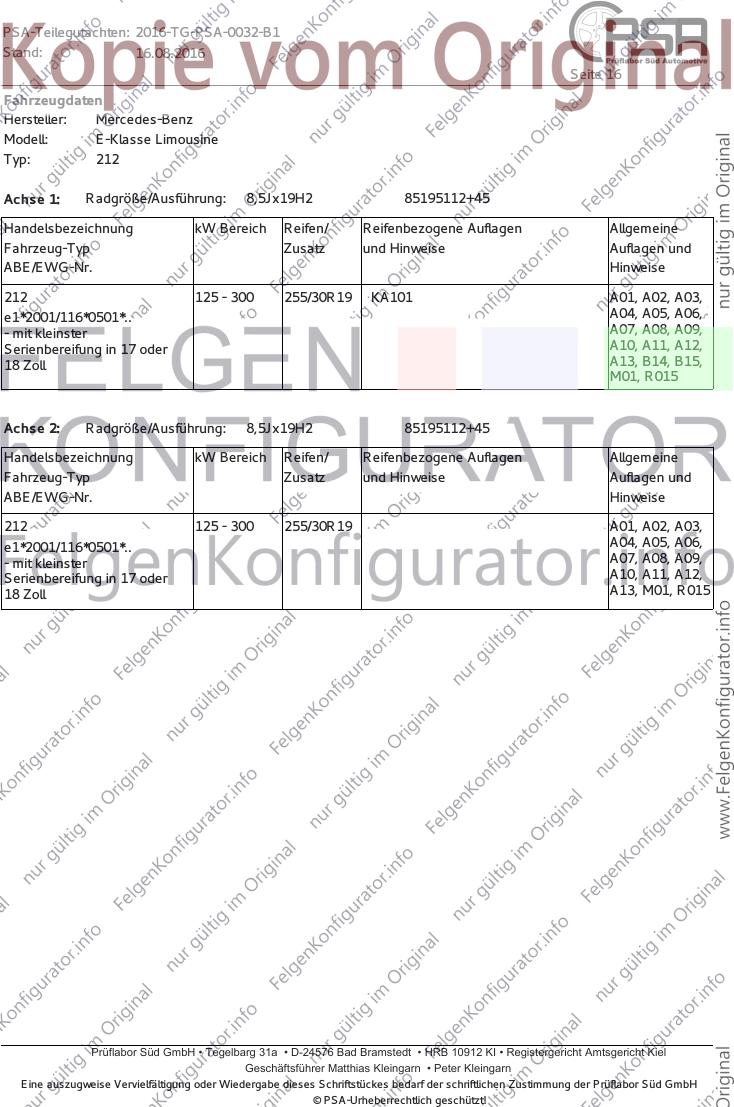

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 16
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: E-Klasse Limousine
Typ: 212
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
212 125 - 300 255/30R19 KA101 A01, A02, A03,
e1*2001/116*0501*.. A04, A05, A06,
- mit kleinster A07, A08, A09,
Serienbereifung in 17 oder A10, A11, A12,
18 Zoll A13, B14, B15,
M01, R015
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
212 125 - 300 255/30R19 A01, A02, A03,
e1*2001/116*0501*.. A04, A05, A06,
- mit kleinster A07, A08, A09,
Serienbereifung in 17 oder A10, A11, A12,
18 Zoll A13, M01, R015
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 17
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: GLA
Typ: 245 G
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 80 - 155 235/40R19 A01, A02, A03,
245/40R19 A04, A05, A06,
235/45R19 A07, A08, A09,
225/45R19 A10, A11, A12,
e1*2001/116*0470*.. A13, M01,
R015, R016
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G 80 - 155 235/40R19 A01, A02, A03,
245/40R19 A04, A05, A06,
235/45R19 A07, A08, A09,
225/45R19 A10, A11, A12,
e1*2001/116*0470*.. A13, M01,
R015, R016
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

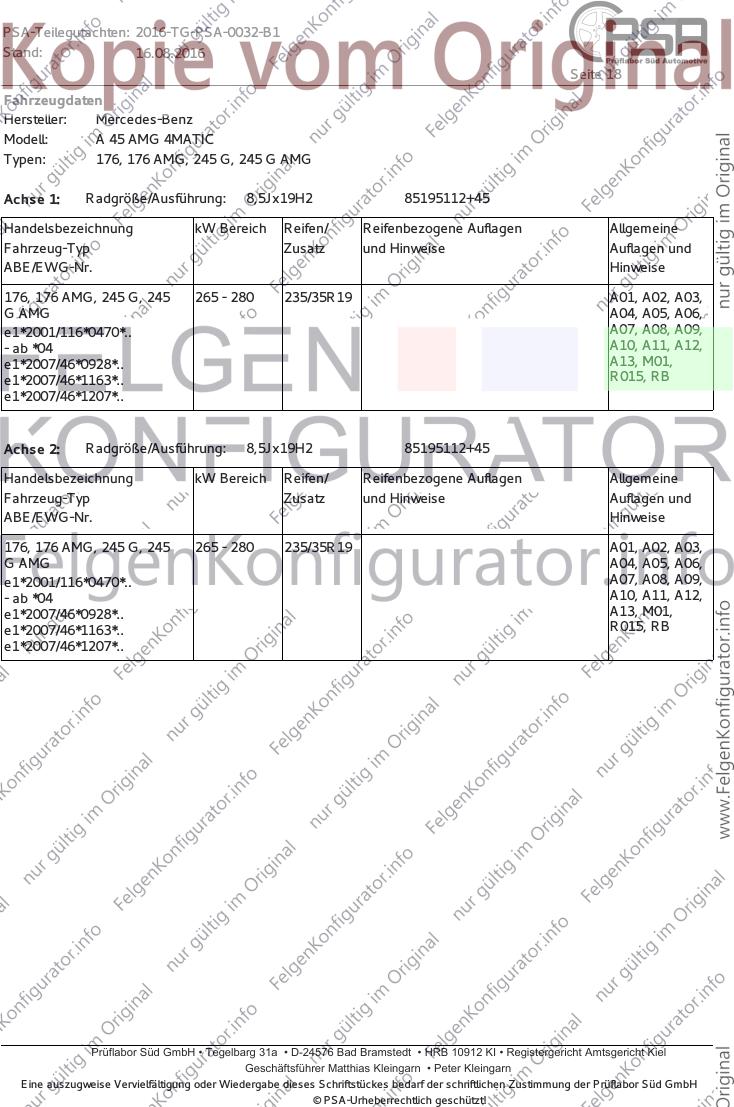

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 18
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: A 45 AMG 4MATIC
Typen: 176, 176 AMG, 245 G, 245 G AMG
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
176, 176 AMG, 245 G, 245 265 - 280 235/35R19 A01, A02, A03,
G AMG A04, A05, A06,
e1*2001/116*0470*.. A07, A08, A09,
- ab *04 A10, A11, A12,
e1*2007/46*0928*.. A13, M01,
e1*2007/46*1163*.. R015, RB
e1*2007/46*1207*..
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
176, 176 AMG, 245 G, 245 265 - 280 235/35R19 A01, A02, A03,
G AMG A04, A05, A06,
e1*2001/116*0470*.. A07, A08, A09,
- ab *04 A10, A11, A12,
e1*2007/46*0928*.. A13, M01,
e1*2007/46*1163*.. R015, RB
e1*2007/46*1207*..
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 19
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: CLA 45 AMG 4MATIC
Typen: 245 G, 245 G AMG
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G, 245 G AMG 265 - 280 235/35R19 A01, A02, A03,
e1*2001/116*0470*.. A04, A05, A06,
- ab *04 A07, A08, A09,
e1*2007/46*1207*.. A10, A11, A12,
A13, M01,
R015, RB
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G, 245 G AMG 265 - 280 235/35R19 A01, A02, A03,
e1*2001/116*0470*.. A04, A05, A06,
- ab *04 A07, A08, A09,
e1*2007/46*1207*.. A10, A11, A12,
A13, M01,
R015, RB
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

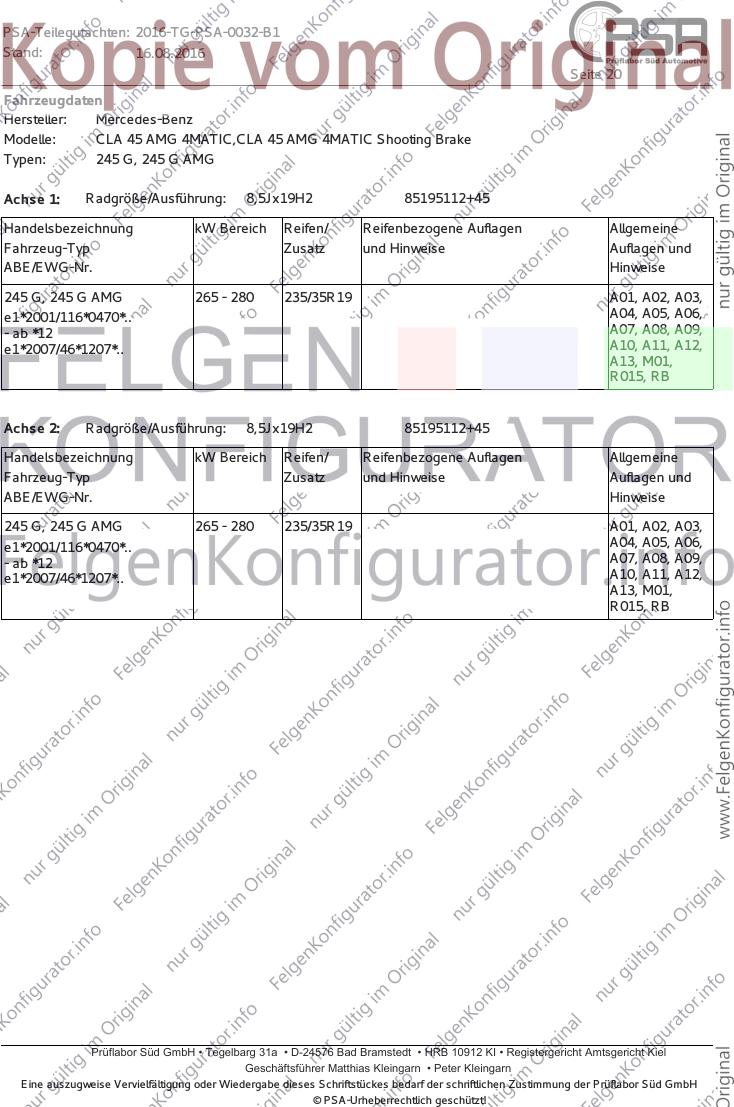

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 20
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modelle: CLA 45 AMG 4MATIC,CLA 45 AMG 4MATIC Shooting Brake
Typen: 245 G, 245 G AMG
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G, 245 G AMG 265 - 280 235/35R19 A01, A02, A03,
e1*2001/116*0470*.. A04, A05, A06,
- ab *12 A07, A08, A09,
e1*2007/46*1207*.. A10, A11, A12,
A13, M01,
R015, RB
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G, 245 G AMG 265 - 280 235/35R19 A01, A02, A03,
e1*2001/116*0470*.. A04, A05, A06,
- ab *12 A07, A08, A09,
e1*2007/46*1207*.. A10, A11, A12,
A13, M01,
R015, RB
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!

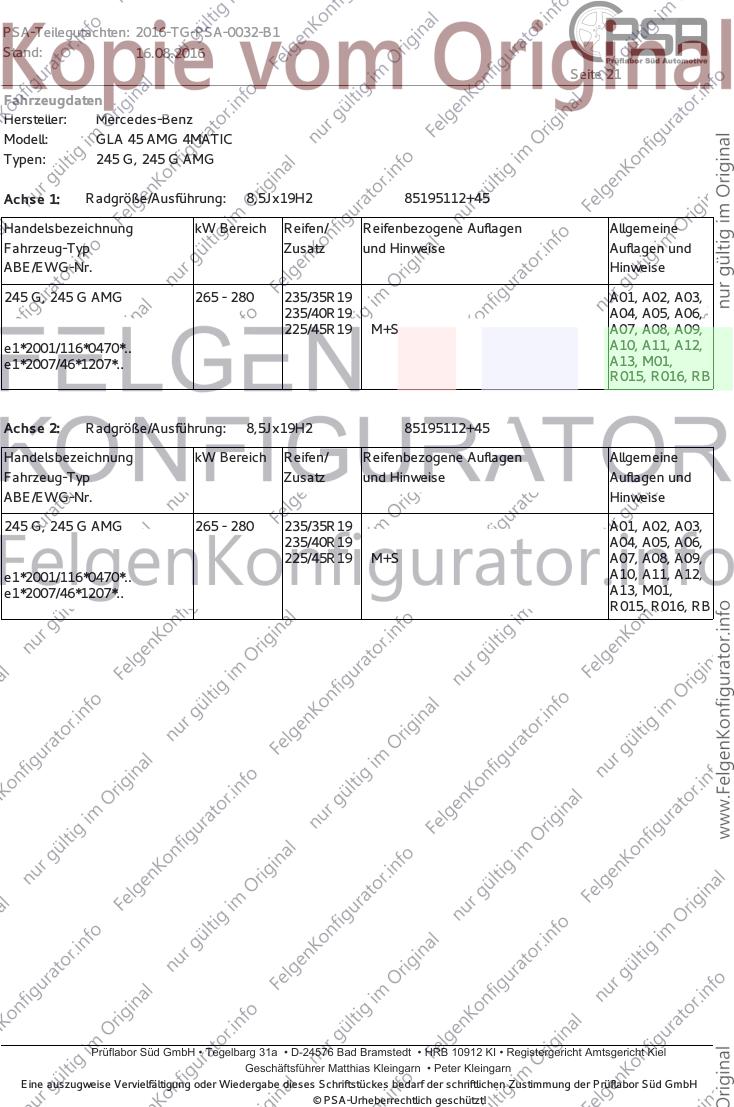

PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 21
Fahrzeugdaten
Hersteller: Mercedes-Benz
Modell: GLA 45 AMG 4MATIC
Typen: 245 G, 245 G AMG
Achse 1: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G, 245 G AMG 265 - 280 235/35R19 A01, A02, A03,
235/40R19 A04, A05, A06,
225/45R19 M+S A07, A08, A09,
e1*2001/116*0470*.. A10, A11, A12,
e1*2007/46*1207*.. A13, M01,
R015, R016, RB
Achse 2: Radgröße/Ausführung: 8,5Jx19H2 85195112+45
Handelsbezeichnung kW Bereich Reifen/ Reifenbezogene Auflagen Allgemeine
Fahrzeug-Typ Zusatz und Hinweise Auflagen und
ABE/EWG-Nr. Hinweise
245 G, 245 G AMG 265 - 280 235/35R19 A01, A02, A03,
235/40R19 A04, A05, A06,
225/45R19 M+S A07, A08, A09,
e1*2001/116*0470*.. A10, A11, A12,
e1*2007/46*1207*.. A13, M01,
R015, R016, RB
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 22

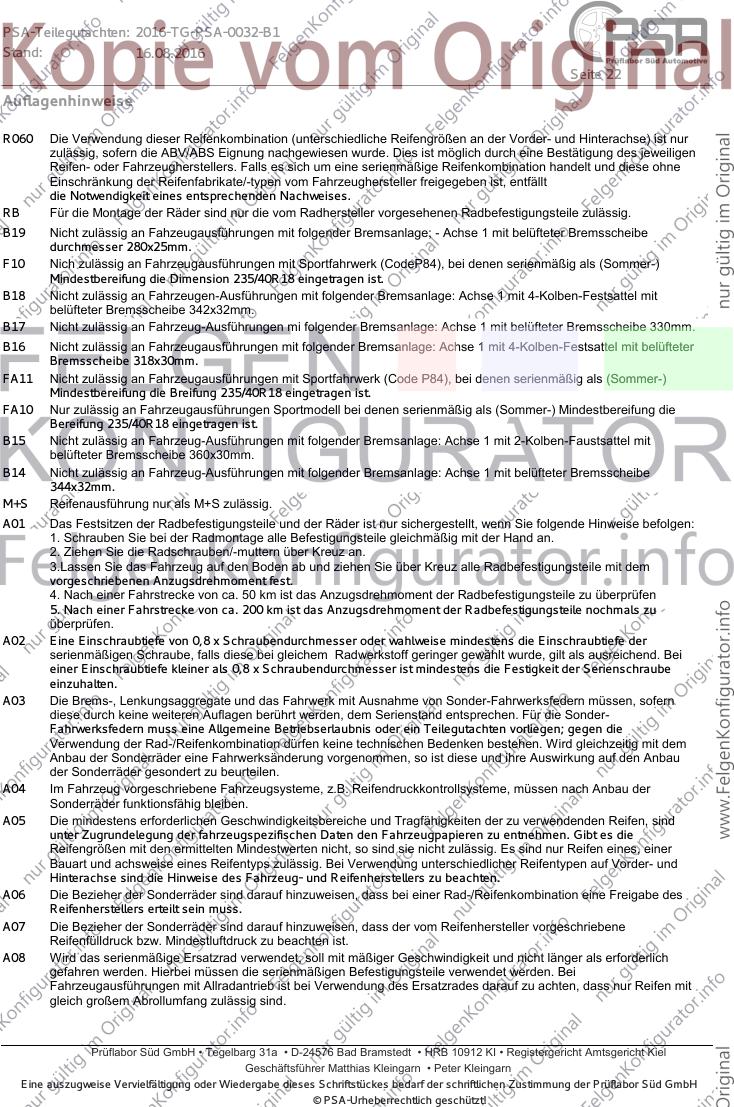

Auflagenhinweise
R060 Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und Hinterachse) ist nur
zulässig, sofern die ABV/ABS Eignung nachgewiesen wurde. Dies ist möglich durch eine Bestätigung des jeweiligen
Reifen- oder Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
RB Für die Montage der Räder sind nur die vom Radhersteller vorgesehenen Radbefestigungsteile zulässig.
B19 Nicht zulässig an Fahzeugausführungen mit folgender Bremsanlage; - Achse 1 mit belüfteter Bremsscheibe
durchmesser 280x25mm.
F10 Nich zulässig an Fahrzeugausführungen mit Sportfahrwerk (CodeP84), bei denen serienmäßig als (Sommer-)
Mindestbereifung die Dimension 235/40R18 eingetragen ist.
B18 Nicht zulässig an Fahrzeugen-Ausführungen mit folgender Bremsanlage: Achse 1 mit 4-Kolben-Festsattel mit
belüfteter Bremsscheibe 342x32mm.
B17 Nicht zulässig an Fahrzeug-Ausführungen mi folgender Bremsanlage: Achse 1 mit belüfteter Bremsscheibe 330mm.
B16 Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage: Achse 1 mit 4-Kolben-Festsattel mit belüfteter
Bremsscheibe 318x30mm.
FA11 Nicht zulässig an Fahrzeugausführungen mit Sportfahrwerk (Code P84), bei denen serienmäßig als (Sommer-)
Mindestbereifung die Breifung 235/40R18 eingetragen ist.
FA10 Nur zulässig an Fahrzeugausführungen Sportmodell bei denen serienmäßig als (Sommer-) Mindestbereifung die
Bereifung 235/40R18 eingetragen ist.
B15 Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage: Achse 1 mit 2-Kolben-Faustsattel mit
belüfteter Bremsscheibe 360x30mm.
B14 Nicht zulässig an Fahrzeug-Ausführungen mit folgender Bremsanlage: Achse 1 mit belüfteter Bremsscheibe
344x32mm.
M+S Reifenausführung nur als M+S zulässig.
A01 Das Festsitzen der Radbefestigungsteile und der Räder ist nur sichergestellt, wenn Sie folgende Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Befestigungsteile gleichmäßig mit der Hand an.
2. Ziehen Sie die Radschrauben/-muttern über Kreuz an.
3.Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle Radbefestigungsteile mit dem
vorgeschriebenen Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile zu überprüfen
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile nochmals zu
überprüfen.
A02 Eine Einschraubtiefe von 0,8 x Schraubendurchmesser oder wahlweise mindestens die Einschraubtiefe der
serienmäßigen Schraube, falls diese bei gleichem Radwerkstoff geringer gewählt wurde, gilt als ausreichend. Bei
einer Einschraubtiefe kleiner als 0,8 x Schraubendurchmesser ist mindestens die Festigkeit der Serienschraube
einzuhalten.

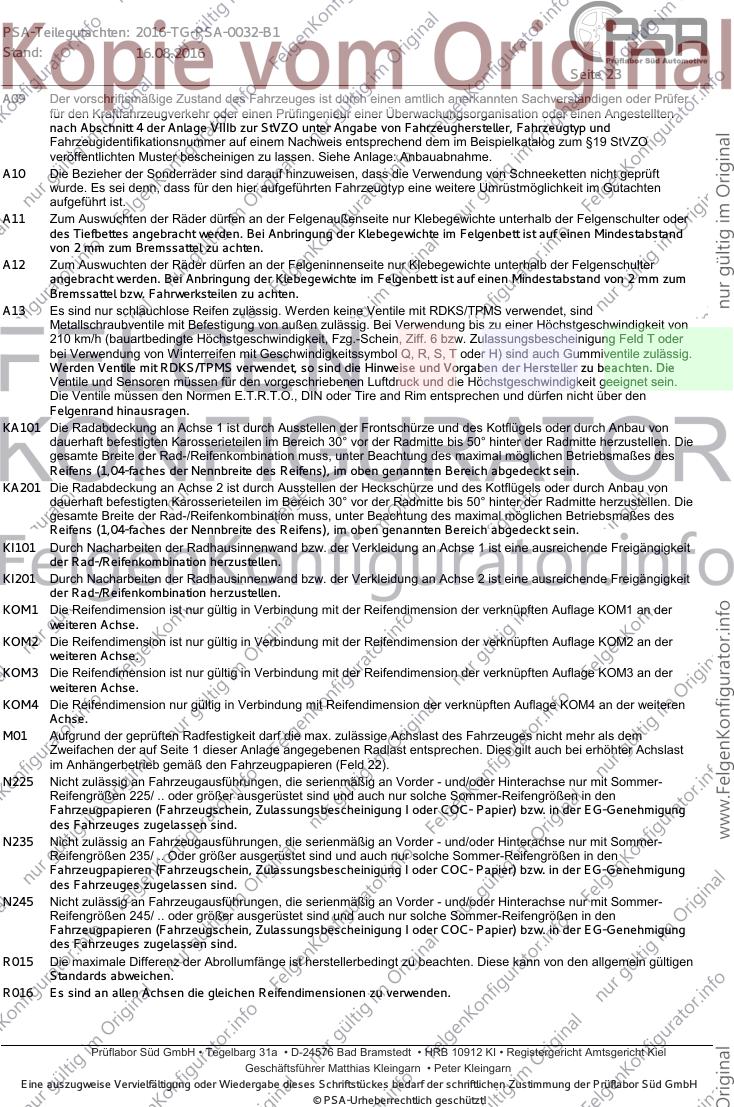

A03 Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen, sofern
diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die Sonder-
Fahrwerksfedern muss eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen; gegen die
Verwendung der Rad-/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre Auswirkung auf den Anbau
der Sonderräder gesondert zu beurteilen.
A04 Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
A05 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwendenden Reifen, sind
unter Zugrundelegung der fahrzeugspezifischen Daten den Fahrzeugpapieren zu entnehmen. Gibt es die
Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht zulässig. Es sind nur Reifen eines, einer
Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und
Hinterachse sind die Hinweise des Fahrzeug- und Reifenherstellers zu beachten.
A06 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass bei einer Rad-/Reifenkombination eine Freigabe des
Reifenherstellers erteilt sein muss.
A07 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als erforderlich
gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, dass nur Reifen mit
gleich großem Abrollumfang zulässig sind.
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 23
A09 Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen oder Prüfer
für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder einen Angestellten
nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von Fahrzeughersteller, Fahrzeugtyp und
Fahrzeugidentifikationsnummer auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO
veröffentlichten Muster bescheinigen zu lassen. Siehe Anlage: Anbauabnahme.
A10 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass die Verwendung von Schneeketten nicht geprüft
wurde. Es sei denn, dass für den hier aufgeführten Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten
aufgeführt ist.
A11 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der Felgenschulter oder
des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
A12 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der Felgenschulter
angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum
Bremssattel bzw. Fahrwerksteilen zu achten.
A13 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit RDKS/TPMS verwendet, sind
Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer Höchstgeschwindigkeit von
210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T oder
bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig.
Werden Ventile mit RDKS/TPMS verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein.
Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den
Felgenrand hinausragen.
KA101 Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30° vor der Radmitte bis 50° hinter der Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04-faches der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
KA201 Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 30° vor der Radmitte bis 50° hinter der Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des
Reifens (1,04-faches der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
KI101 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 1 ist eine ausreichende Freigängigkeit
der Rad-/Reifenkombination herzustellen.
KI201 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende Freigängigkeit
der Rad-/Reifenkombination herzustellen.
KOM1 Die Reifendimension ist nur gültig in Verbindung mit der Reifendimension der verknüpften Auflage KOM1 an der
weiteren Achse.
KOM2 Die Reifendimension ist nur gültig in Verbindung mit der Reifendimension der verknüpften Auflage KOM2 an der
weiteren Achse.
KOM3 Die Reifendimension ist nur gültig in Verbindung mit der Reifendimension der verknüpften Auflage KOM3 an der
weiteren Achse.
KOM4 Die Reifendimension nur gültig in Verbindung mit Reifendimension der verknüpften Auflage KOM4 an der weiteren
Achse.
M01 Aufgrund der geprüften Radfestigkeit darf die max. zulässige Achslast des Fahrzeuges nicht mehr als dem
Zweifachen der auf Seite 1 dieser Anlage angegebenen Radlast entsprechen. Dies gilt auch bei erhöhter Achslast
im Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22).
N225 Nicht zulässig an Fahrzeugausführungen, die serienmäßig an Vorder - und/oder Hinterachse nur mit Sommer-
Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche Sommer-Reifengrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen sind.
N235 Nicht zulässig an Fahrzeugausführungen, die serienmäßig an Vorder - und/oder Hinterachse nur mit Sommer-
Reifengrößen 235/ .. Oder größer ausgerüstet sind und auch nur solche Sommer-Reifengrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen sind.
N245 Nicht zulässig an Fahrzeugausführungen, die serienmäßig an Vorder - und/oder Hinterachse nur mit Sommer-
Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche Sommer-Reifengrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen sind.
R015 Die maximale Differenz der Abrollumfänge ist herstellerbedingt zu beachten. Diese kann von den allgemein gültigen
Standards abweichen.
R016 Es sind an allen Achsen die gleichen Reifendimensionen zu verwenden.
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 1
Radabdeckung
Vorderachse
Bereich 30° Bereich 50° Bereich 30° vor
vor der Radmitte zu Auflage hinter der Radmitte zu Auflage und 50° hinter
KA102 KA103 der Radmitte zu Auflage
KA101
Fahrtrichtung
Hinterachse
Bereich 30° Bereich 50° Bereich 30° vor
vor der Radmitte zu Auflage hinter der Radmitte zu Auflage und 50° hinter
KA202 KA203 der Radmitte zu Auflage
KA201
Fahrtrichtung
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 1
Bilddarstellung
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
PSA-Teilegutachten: 2016-TG-PSA-0032-B1
Stand: 16.08.2016
Seite 1

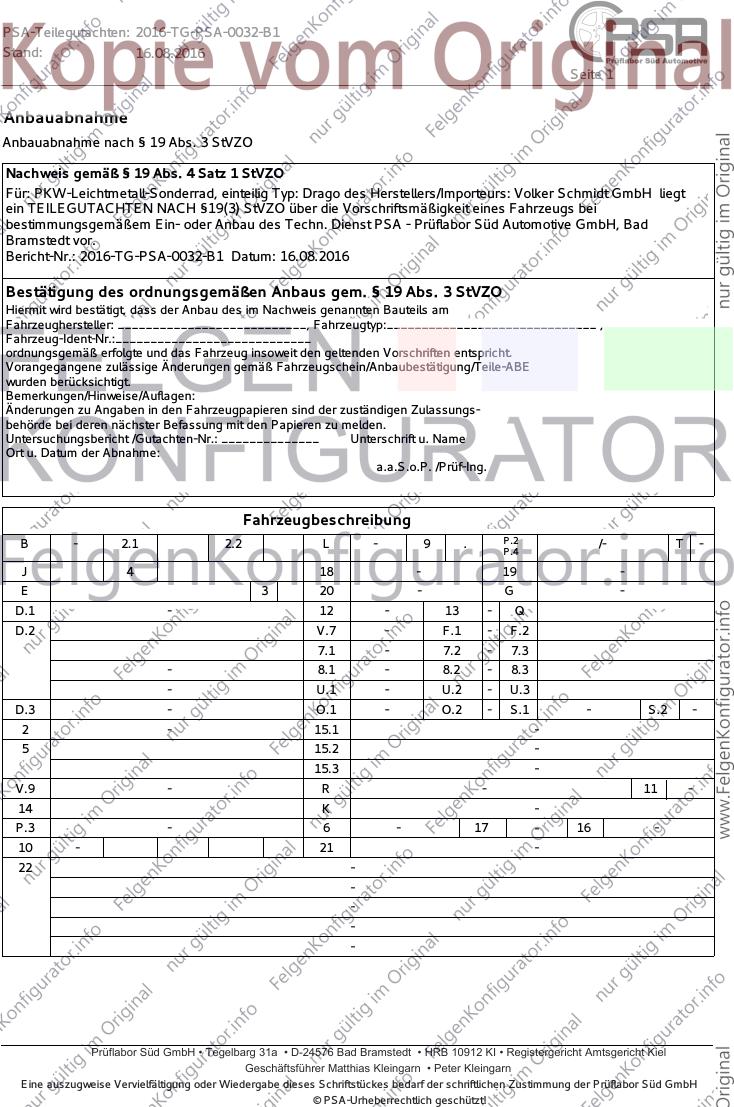

Anbauabnahme
Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: PKW-Leichtmetall-Sonderrad, einteilig Typ: Drago des Herstellers/Importeurs: Volker Schmidt GmbH liegt
ein TEILEGUTACHTEN NACH §19(3) StVZO über die Vorschriftsmäßigkeit eines Fahrzeugs bei
bestimmungsgemäßem Ein- oder Anbau des Techn. Dienst PSA - Prüflabor Süd Automotive GmbH, Bad
Bramstedt vor.
Bericht-Nr.: 2016-TG-PSA-0032-B1 Datum: 16.08.2016
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, dass der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: ___________________________, Fahrzeugtyp:______________________________ ,
Fahrzeug-Ident-Nr.:____________________________
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein/Anbaubestätigung/Teile-ABE
wurden berücksichtigt.
Bemerkungen/Hinweise/Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungs-
behörde bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht /Gutachten-Nr.: ______________ Unterschrift u. Name
Ort u. Datum der Abnahme:
a.a.S.o.P. /Prüf-Ing.
Fahrzeugbeschreibung
B - 2.1 2.2 L - 9 . P.2 /- T -
P.4
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q
D.2 V.7 - F.1 - F.2
7.1 - 7.2 - 7.3
- 8.1 - 8.2 - 8.3
- U.1 - U.2 - U.3
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
5 15.2 -
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 21 -
22 -
-
-
-
-
Prüflabor Süd GmbH • Tegelbarg 31a • D-24576 Bad Bramstedt • HRB 10912 KI • Registergericht Amtsgericht Kiel
Geschäftsführer Matthias Kleingarn • Peter Kleingarn
Eine auszugweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der Prüflabor Süd GmbH
© PSA-Urheberrechtlich geschützt!
