TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0413-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
10Jx21H2 Typ MAM B1-10021 und 10Jx21H2 Typ MAM B1-10021
Fertiger/Zulieferer Keskin Tuning Europa GmbH

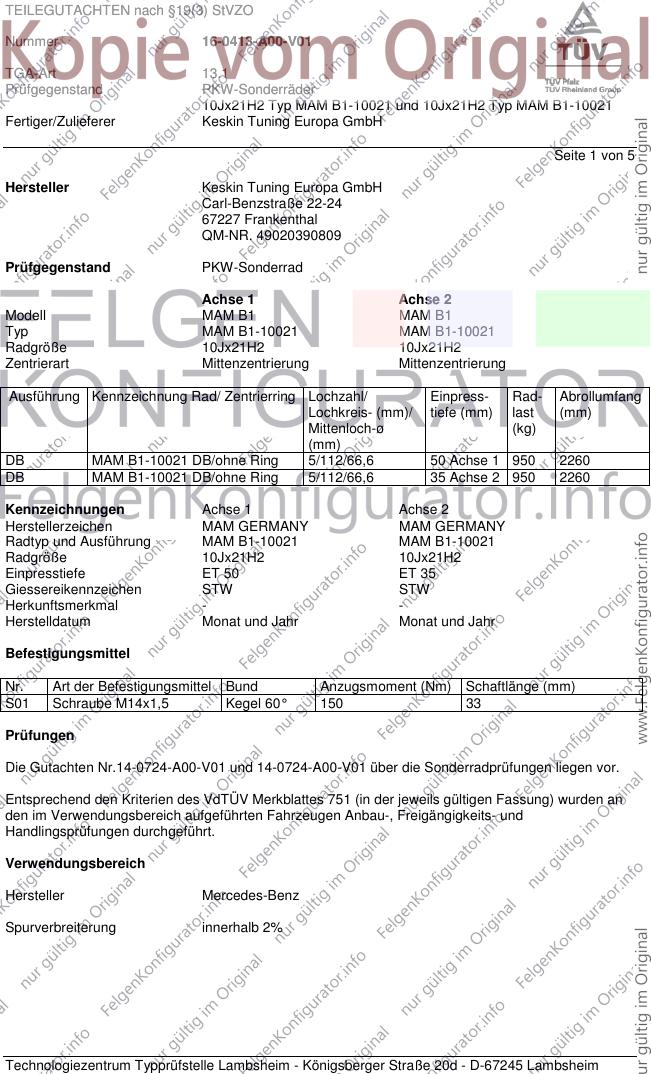

Seite 1 von 5
Hersteller Keskin Tuning Europa GmbH
Carl-Benzstraße 22-24
67227 Frankenthal
QM-NR. 49020390809
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell MAM B1 MAM B1
Typ MAM B1-10021 MAM B1-10021
Radgröße 10Jx21H2 10Jx21H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe (mm) last (mm)
Mittenloch-ø (kg)
(mm)
DB MAM B1-10021 DB/ohne Ring 5/112/66,6 50 Achse 1 950 2260
DB MAM B1-10021 DB/ohne Ring 5/112/66,6 35 Achse 2 950 2260
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen MAM GERMANY MAM GERMANY
Radtyp und Ausführung MAM B1-10021 MAM B1-10021
Radgröße 10Jx21H2 10Jx21H2
Einpresstiefe ET 50 ET 35
Giessereikennzeichen STW STW
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 33
Prüfungen
Die Gutachten Nr.14-0724-A00-V01 und 14-0724-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0413-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
10Jx21H2 Typ MAM B1-10021 und 10Jx21H2 Typ MAM B1-10021
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLE-Coupé 190-245 265/45R21 M+S R02 A06 A12 A14
166 190-245 265/45R21 M+S R03 A16 A18 A56
e1*2007/46* 190-245 275/45R21 R02 V21 S01
0598*16-... 190-245 275/45R21 R03
(FIN: WDC292...) 190-245 285/40R21 K1a R02
190-245 285/40R21 R03
190-245 285/45R21 K1a R02
190-245 285/45R21 R03
190-245 295/40R21 K1a K1b R02
190-245 295/40R21 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0413-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
10Jx21H2 Typ MAM B1-10021 und 10Jx21H2 Typ MAM B1-10021
Fertiger/Zulieferer Keskin Tuning Europa GmbH

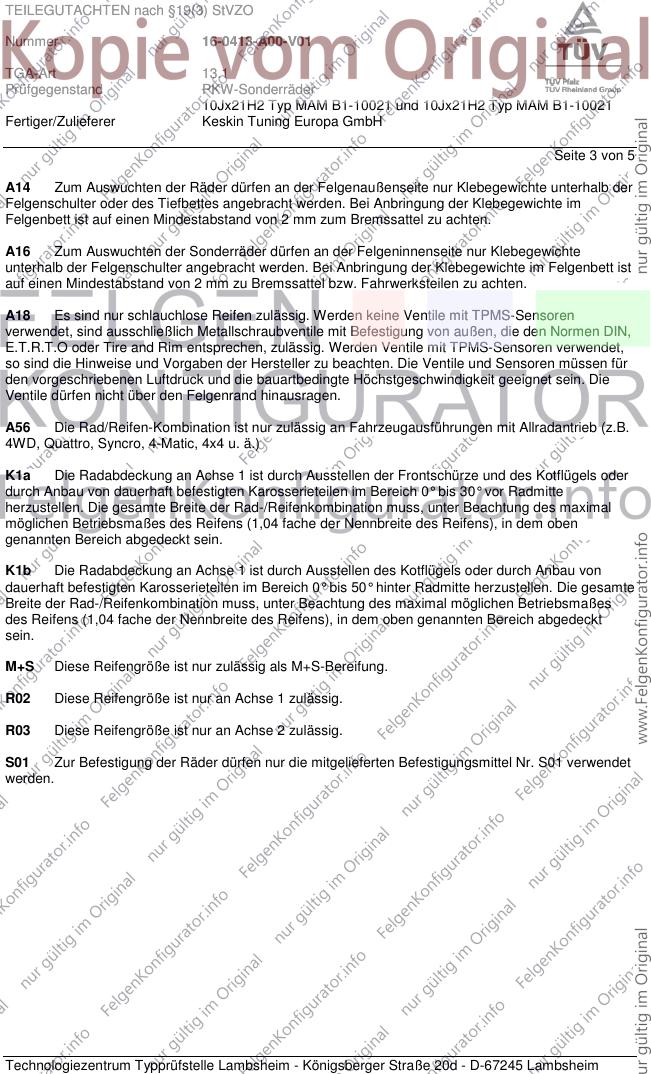

Seite 3 von 5
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0413-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
10Jx21H2 Typ MAM B1-10021 und 10Jx21H2 Typ MAM B1-10021
Fertiger/Zulieferer Keskin Tuning Europa GmbH
Seite 4 von 5
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R21 275/30R21, 285/30R21
Nr. 2 245/40R21 275/35R21
Nr. 3 255/30R21 295/25R21, 305/25R21
Nr. 4 255/35R21 285/30R21, 295/30R21
Nr. 5 255/40R21 285/35R21
Nr. 6 255/50R21 285/45R21
Nr. 7 265/35R21 305/30R21
Nr. 8 265/40R21 295/35R21
Nr. 9 265/45R21 295/40R21
Nr.10 275/35R21 325/30R21
Nr.11 275/45R21 315/40R21
Nr.12 285/35R21 325/30R21
Nr.13 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden inTUV Rheinland
Malaysia, Subang Jaya ab Juni 2014 durchgeführt. Die Verwendungsprüfung fand am 6. Mai 2016 in
Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 16-0413-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
10Jx21H2 Typ MAM B1-10021 und 10Jx21H2 Typ MAM B1-10021
Fertiger/Zulieferer Keskin Tuning Europa GmbH

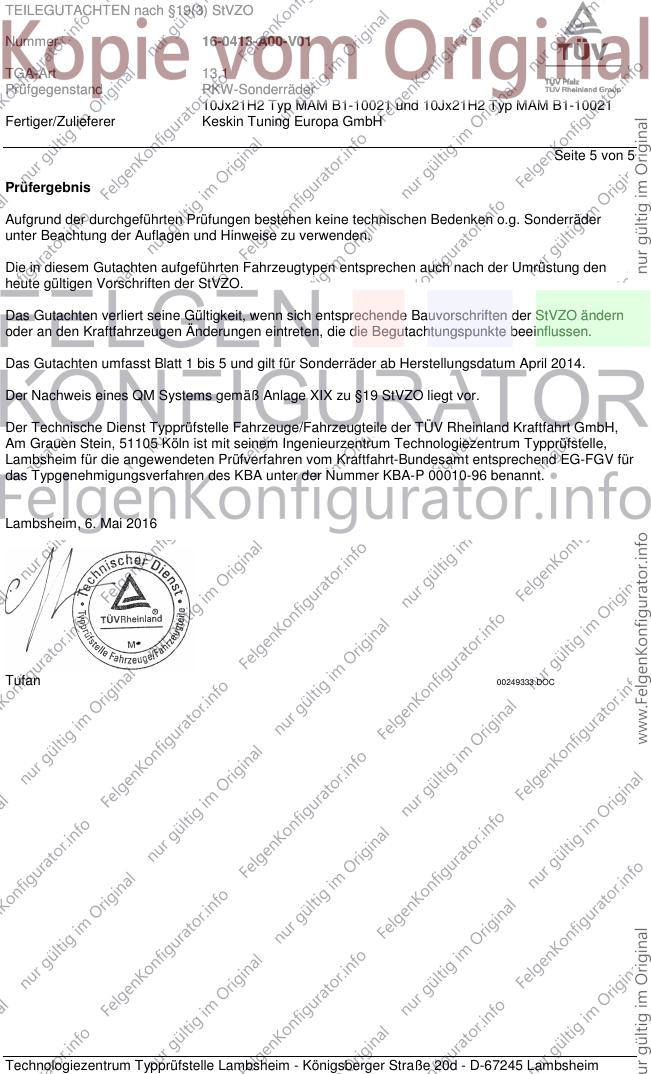

Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Mai 2016
Tufan 00249333.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
