Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-065148-D0-306
Anlage-Nr. : 10a
Seite : 1/4 Mobilität
Hersteller : RH-ALURAD GmbH
Teiletyp : WM902
Technische Daten, Kurzfassung
Raddaten
Radtyp: WM902
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112P
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 26 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,45 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 925 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : DaimlerChrysler (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
218, 219, 230, 230 AMG, 231 Serien- Kugelbundradschraube, Kugel 130 Nm
Ø28mm, Gewinde M14x1,5,
Schaftlänge 28 mm
Typ(en): ABE / EG-Genehmigung(en):
219 e1*2001/116*0295*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 285 Mercedes CLS 245/30R20 A02) bis A10)
A01) A94)K01) T90)
RZ-065148-D0-306-10a~DB-5-112-66_5-ET26.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-065148-D0-306
Anlage-Nr. : 10a
Seite : 2/4 Mobilität
Hersteller : RH-ALURAD GmbH
Teiletyp : WM902
Typ(en): ABE / EG-Genehmigung(en):
218 e1*2007/46*0485*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 245 Mercedes CLS 245/30R20 A02) bis A10)
(Limousine, Kombi; A01)K61)K97)T90)
Ausführungen mit kleinsten
Serienreifen 245/45R17)
Typ(en): ABE / EG-Genehmigung(en):
231 e1*2007/46*0803*..
230 e1*98/14*0169*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
225 bis 335 Mercedes SL 255/30R20 A02) bis A10)
(Baureihe R231) N265) E114a)E115)
Typ(en): ABE / EG-Genehmigung(en):
230 e1*98/14*0169*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
170 bis 380 Mercedes SL 235/30R20 M+S A02) bis A10)
(Baureihe R230) A01) K01)M00) T88) E114)EF0)
245/30R20 M+S
A01) K01)
255/30R20
A01) K01)N265)
Typ(en): ABE / EG-Genehmigung(en):
230 AMG e1*2001/116*0248*..
230 e1*98/14*0169*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
368 bis 450 Mercedes SL63 AMG, 255/30R20 M+S A02) bis A10)
SL65 AMG A01) K01) E114)EF0)
(Baureihe R230)
Auflagen und Hinweise
A01) Entfällt für dieses Gutachten.
RZ-065148-D0-306-10a~DB-5-112-66_5-ET26.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-065148-D0-306
Anlage-Nr. : 10a
Seite : 3/4 Mobilität
Hersteller : RH-ALURAD GmbH
Teiletyp : WM902

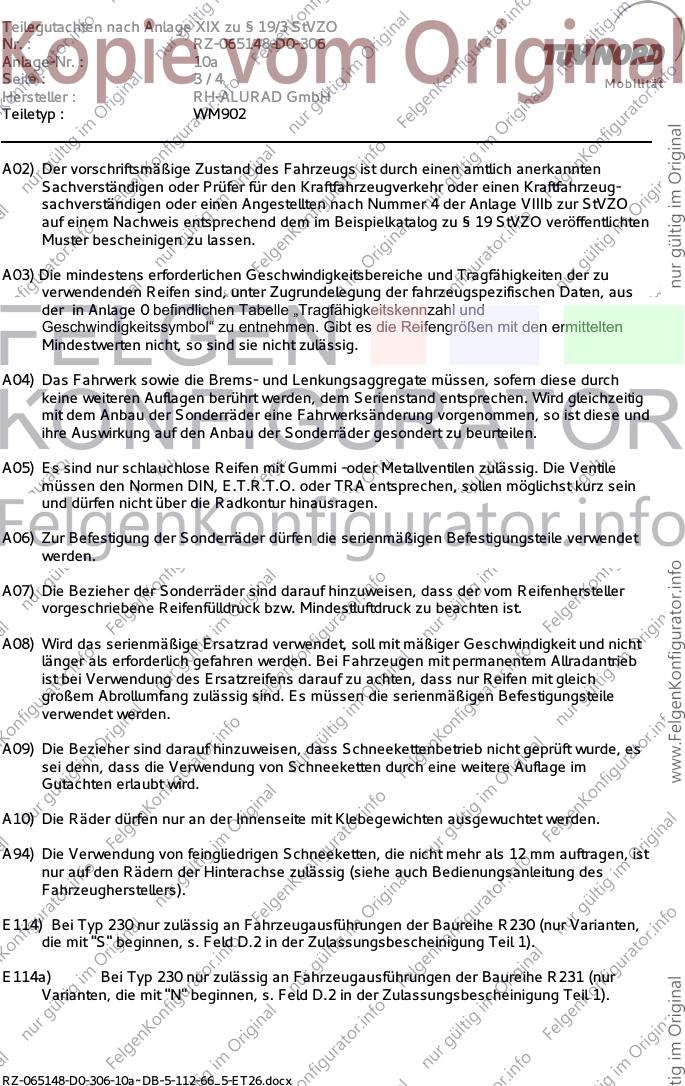

A02) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E114) Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R230 (nur Varianten,
die mit "S" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).
E114a) Bei Typ 230 nur zulässig an Fahrzeugausführungen der Baureihe R231 (nur
Varianten, die mit "N" beginnen, s. Feld D.2 in der Zulassungsbescheinigung Teil 1).
RZ-065148-D0-306-10a~DB-5-112-66_5-ET26.docx
Teilegutachten nach Anlage XIX zu § 19/3 StVZO
Nr. : RZ-065148-D0-306
Anlage-Nr. : 10a
Seite : 4/4 Mobilität
Hersteller : RH-ALURAD GmbH
Teiletyp : WM902
E115) Nicht zulässig an Fahrzeugausführungen, die serienmäßig auch mit der Rad-
/Reifenkombination 255/35R19 auf 9x19 ET27 (VA) und 285/30R20 auf 10x20 ET48 (HA)
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung des
Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K61) An Achse 1 ist der Kunststoffinnenkotflügel im Bereich der Reifenschultern (bei
Lenkeinschlag) warm nach vorne einzuformen (Kontrollmöglichkeit ausreichender
Reifenfreigängigkeit durch Kreisfahrt).
K97) An Achse 1 sind die Radhauskanten von Oberkante Stoßfänger bis 45° nach hinten
umzulegen. Der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu
klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 10a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ WM902 des Herstellers RH-ALURAD GmbH.
Geschäftsstelle Essen, 26.07.2017
