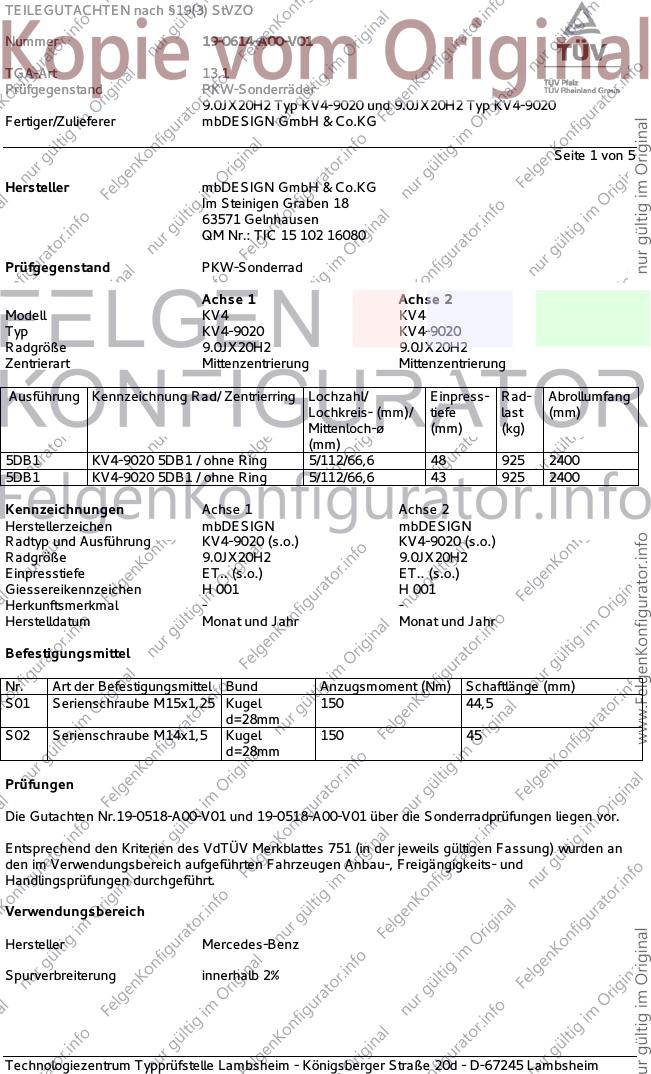

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 19-0614-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0JX20H2 Typ KV4-9020 und 9.0JX20H2 Typ KV4-9020
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 5
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell KV4 KV4
Typ KV4-9020 KV4-9020
Radgröße 9.0JX20H2 9.0JX20H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5DB1 KV4-9020 5DB1 / ohne Ring 5/112/66,6 48 925 2400
5DB1 KV4-9020 5DB1 / ohne Ring 5/112/66,6 43 925 2400
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen mbDESIGN mbDESIGN
Radtyp und Ausführung KV4-9020 (s.o.) KV4-9020 (s.o.)
Radgröße 9.0JX20H2 9.0JX20H2
Einpresstiefe ET.. (s.o.) ET.. (s.o.)
Giessereikennzeichen H 001 H 001
Herkunftsmerkmal - -
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M15x1,25 Kugel 150 44,5
d=28mm
S02 Serienschraube M14x1,5 Kugel 150 45
d=28mm
Prüfungen
Die Gutachten Nr.19-0518-A00-V01 und 19-0518-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 19-0614-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0JX20H2 Typ KV4-9020 und 9.0JX20H2 Typ KV4-9020
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLE 450 / 43 -AMG 270, 287 275/50R20 A12 K1a M+S R02 A06 A14 A18
Coupé 270, 287 275/50R20 A10 M+S R03 A56 V10 X93
166 270, 287 285/45R20 A12 M+S R02 S02
e1*2007/46* 270, 287 285/45R20 A10 M+S R03
0598*16-... 270, 287 285/50R20 A12 K1a K1b M+S R02
(FIN: WDC292...) 270, 287 285/50R20 A12 M+S R03
GLE 500 Coupé 335 265/50R20 A12 K1a M+S R02 A06 A14 A18
166 335 265/50R20 A10 M+S R03 A56 V10 X93
e1*2007/46* 335 275/50R20 A12 K1a R02 S02
0598*16-... 335 275/50R20 A10 R03
(FIN: WDC292...) 335 285/45R20 A12 R02
335 285/45R20 A10 R03
335 285/50R20 A12 K1a K1b R02
335 285/50R20 A12 R03
GLE-Coupé 190-245 265/50R20 A12 K1a M+S R02 A06 A14 A18
166 190-245 265/50R20 A10 M+S R03 A56 V10 X93
e1*2007/46* 190-245 275/50R20 A12 K1a R02 S02
0598*16-... 190-245 275/50R20 A10 R03
(FIN: WDC292...) 190-245 285/45R20 A12 R02
190-245 285/45R20 A10 R03
190-245 285/50R20 A12 K1a K1b R02
190-245 285/50R20 A12 R03
GLE-Klasse 180-270 275/50R20 A12 R02 A06 A14 A18
H1GLE 180-270 275/50R20 A10 R03 A56 R77 V10
e1*2007/46*1885*.. 180-270 285/45R20 A12 R02 S01
- AMG-Line 180-270 285/45R20 A10 R03
180-270 285/50R20 A12 K1a K1b R02
180-270 285/50R20 A12 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 19-0614-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0JX20H2 Typ KV4-9020 und 9.0JX20H2 Typ KV4-9020
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 5
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 19-0614-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0JX20H2 Typ KV4-9020 und 9.0JX20H2 Typ KV4-9020
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 4 von 5
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R77 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser
Serienbereifung 275/50R20 (u.a. Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Hinweise zu den Sonderrädern
entfällt
Prüfort und Prüfdatum
Die Festigkeitsprüfungen der Sonderradtypen an Achse 1 und an Achse 2 wurden beim TÜV
Rheinland Malaysia Shah Alam ab Mai 2019 durchgeführt. Die Verwendungsprüfung fand am 11.
Oktober 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 19-0614-A00-V01
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
9.0JX20H2 Typ KV4-9020 und 9.0JX20H2 Typ KV4-9020
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 5
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Juli 2019.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Oktober 2019
Schmidt 00330100.DOC
