TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1464-A10-V01
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ R2 565
Hersteller Rimstock plc.
Seite 1 von 4
!
Auftraggeber Rimstock plc.
FO
Church Lane
IN
West Bromwich B71 1BY
B
A
Vertrieb Team Dynamics GmbH
R
O
Bodenseestraße 165
V
81243 München
R
U
Z
Prüfgegenstand PKW-Sonderrad
N
Modell Jet
IO
Typ R2 565
S
Radgröße 6,5Jx15H2
R
E
Zentrierart Mittenzentrierung
V
E
S
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
LE
Lochkreis- (mm)/ tiefe last (mm)
E
Mittenloch-ø (mm) (kg)
IN
(mm)
E
388100108 R2 565/SR 135 Ø73,1 Ø57,1 4/100/59,1 -R 38 590 2010
19
Kennzeichnungen
Herstellerzeichen RIM
§
H
Radtyp und Ausführung R2 565 (s.o.)
C
Radgröße 6,5Jx15H2
A
Einpresstiefe e38
N
Giessereikennzeichen -
G
N
Herkunftsmerkmal England
U
Herstelldatum Monat und Jahr
G
A
R
Befestigungsmittel
T
IN
E
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
R
S01 Mutter M12x1,25 Kegel 60° 90 -
U
Z
T
Prüfungen
H
IC
Die Sonderradprüfungen wurden vom TÜV Österreich (Gutachten Nr. 2005-..-EX-2573/BUM)
-N
durchgeführt.
IG
LT
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Ü
G
N
Verwendungsbereich
U
T
N
Hersteller Nissan
E
M
U
Spurverbreiterung innerhalb 2%
K
O
D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1464-A10-V01
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ R2 565
Hersteller Rimstock plc.
Seite 2 von 4
!
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
FO
Fahrzeug-Typ Hinweise Hinweise
IN
ABE/EWG-Nr.
B
Nissan 100NX 66-105 195/50R15 K49 L02 A02 A04 A05
A
R
B13 66-75 185/55R15 A06 A08 A09
O
F673 A12 A14 A16
V
A21 X32 S01
R
U
Nissan Almera 55 Diesel 195/55R15 A02 A04 A05
Z
N15 55 Diesel 205/50R15 A06 A08 A09
N
e1*93/81*0025*.. 55-105 185/55R15 A12 A14 A16
IO
55-105 195/50R15 A21 X32 S01
S
R
55-105 195/55R15 R09
E
V
55-105 205/50R15
E
55-105 215/45R15 R70
S
LE
55-64 205/45R15 T79 T81 Z13
E
Nissan Micra 40-60 195/45R15 K42 K56 A02 A04 A05
IN
K11 A06 A08 A09
E
G220, -R A12 A14 A16
e11*93/81*0021*.. A21 L02 X32
19
S01
Nissan Sunny 40-92 185/55R15 K42 K49 A02 A04 A05
§
H
B12, N13 A06 A08 A09
C
E301, E287 A12 A14 A16
A
N
A21 X32 S01
G
Nissan Sunny 54-66 185/55R15 K42 K49 A02 A04 A05
N
B12A, N13A A06 A08 A09
U
G
E521, E522 A12 A14 A16
A
A21 X32 S01
R
T
Nissan Sunny 55-105 195/50R15 K49 A02 A04 A05
IN
N14 55-66 185/55R15 A06 A08 A09
E
F666 A12 A14 A16
R
A21 K42 L02
U
Z
X32 S01
T
Nissan Sunny 40-66 195/50R15 K42 L02 A02 A04 A05
H
IC
Y10 A06 A08 A09
-N
F727, A12 A14 A16
e1*93/81*0026*.. A21 X32 S01
IG
Nissan Sunny 55-75 185/55R15 A02 A04 A05
LT
Y10L 55-75 195/50R15 K49 A06 A08 A09
Ü
F672 A12 A14 A16
G
N
A21 K42 L02
U
X32 S01
T
N
E
M
U
Auflagen und Hinweise
K
O
D
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1464-A10-V01
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ R2 565
Hersteller Rimstock plc.

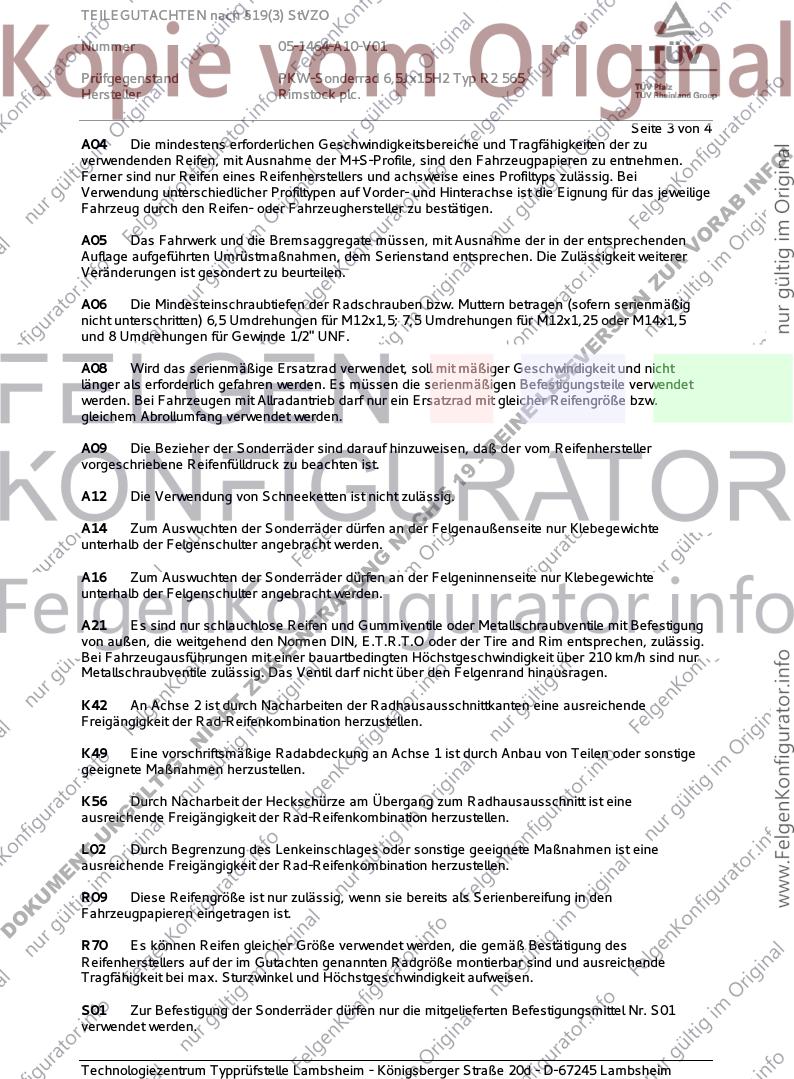

Seite 3 von 4
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
!
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
FO
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
IN
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
B
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A
R
O
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
V
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
R
Veränderungen ist gesondert zu beurteilen.
U
Z
N
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
IO
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
S
und 8 Umdrehungen für Gewinde 1/2" UNF.
R
E
V
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
E
S
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
LE
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
E
gleichem Abrollumfang verwendet werden.
IN
E
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
-R
vorgeschriebene Reifenfülldruck zu beachten ist.
19
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§
H
C
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
A
unterhalb der Felgenschulter angebracht werden.
N
G
N
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
U
unterhalb der Felgenschulter angebracht werden.
G
A
R
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
T
IN
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
E
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
R
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
U
Z
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
T
H
Freigängigkeit der Rad-Reifenkombination herzustellen.
IC
-N
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
IG
LT
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
Ü
G
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
N
U
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
T
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
N
E
M
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
U
K
Fahrzeugpapieren eingetragen ist.
O
D
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 05-1464-A10-V01
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ R2 565
Hersteller Rimstock plc.

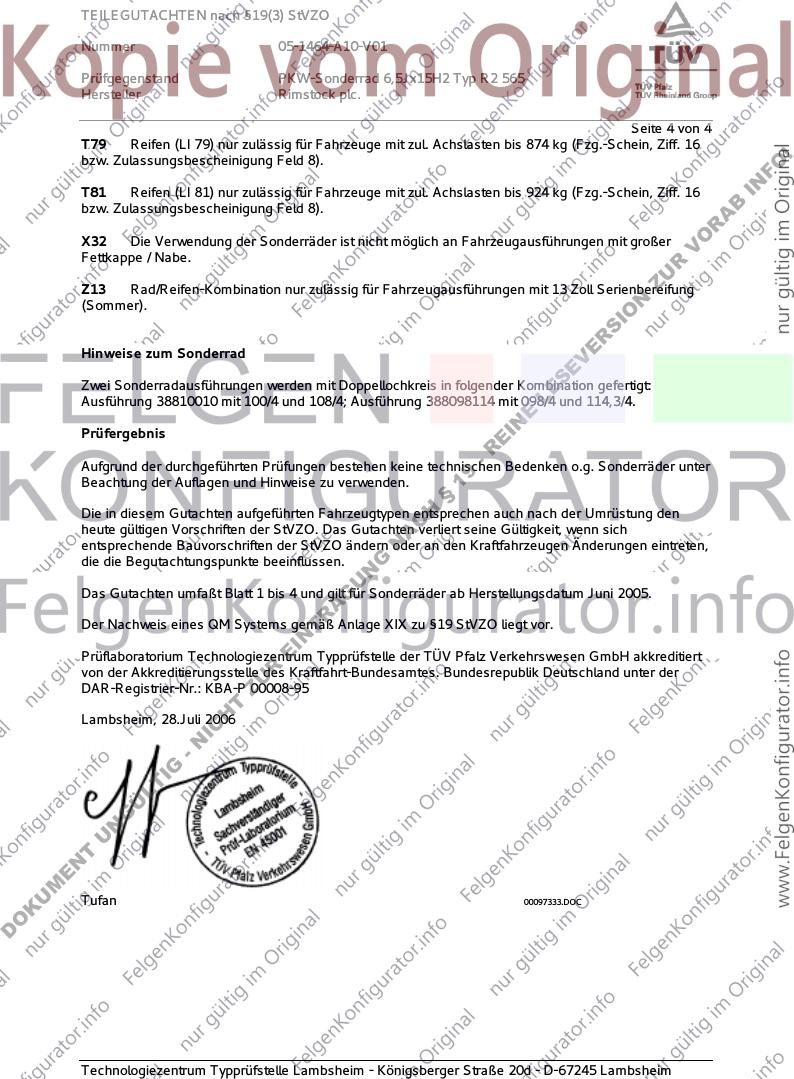

Seite 4 von 4
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
!
bzw. Zulassungsbescheinigung Feld 8).
FO
IN
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
B
bzw. Zulassungsbescheinigung Feld 8).
A
R
O
X32 Die Verwendung der Sonderräder ist nicht möglich an Fahrzeugausführungen mit großer
V
Fettkappe / Nabe.
R
U
Z
Z13 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 13 Zoll Serienbereifung
N
(Sommer).
IO
S
R
E
Hinweise zum Sonderrad
V
E
S
Zwei Sonderradausführungen werden mit Doppellochkreis in folgender Kombination gefertigt:
LE
Ausführung 38810010 mit 100/4 und 108/4; Ausführung 388098114 mit 098/4 und 114,3/4.
E
IN
Prüfergebnis
E
-R
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
19
Beachtung der Auflagen und Hinweise zu verwenden.
§
H
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
C
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
A
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
N
die die Begutachtungspunkte beeinflussen.
G
N
U
Das Gutachten umfaßt Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Juni 2005.
G
A
R
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
T
IN
E
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
R
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
U
DAR-Registrier-Nr.: KBA-P 00008-95
Z
T
H
Lambsheim, 28.Juli 2006
IC
-N
IG
LT
Ü
G
N
U
T
N
E
M
Tufan
U
00097333.DOC
K
O
D
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
