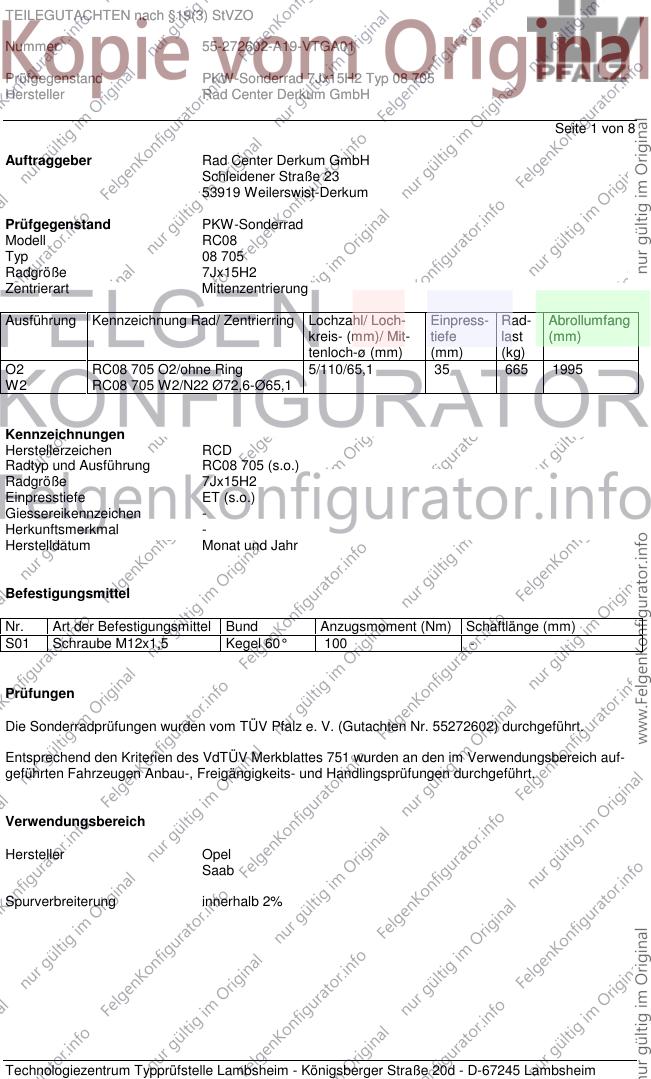

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH
Seite 1 von 8
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 23
53919 Weilerswist-Derkum
Prüfgegenstand PKW-Sonderrad
Modell RC08
Typ 08 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
O2 RC08 705 O2/ohne Ring 5/110/65,1 35 665 1995
W2 RC08 705 W2/N22 Ø72,6-Ø65,1
Kennzeichnungen
Herstellerzeichen RCD
Radtyp und Ausführung RC08 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 100 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55272602) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich auf-
geführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 55-100 185/65R15 K11 M10 R09 A02 A04 A05
T98, T98/NB 55-108 185/65R15 K11 M+S M10 R09 A06 A08 A09
e1*97/27,98/14* 55-108 195/60R15 K11 A12 A14 A21
0086, 0101*.. 55-108 205/55R15 K02 K07 K08 K11 B03 Flh Sth
55-108 215/50R15 K02 K49 K50 K56 V15 S01
55-108 215/55R15 K02 K49 K50 K56
55-108 225/50R15 K42 K49 K50 K56
Opel Astra 74-108 185/65R15 K11 M+S M10 R09 A02 A04 A05
T98C 74-108 195/60R15 K11 T86 T87 A06 A08 A09
e1*98/14*0132*.. 74-108 205/55R15 K02 K05 K07 K08 K11 A12 A14 A21
- Coupé, Cabrio 74-108 215/50R15 K02 K05 K49 K50 K56 B03 Cbo Cpe
74-108 225/50R15 K04 K41 K42 K45 K49 K50 K56 V15 S01
Opel Astra Car. 55-100 185/65R15 M10 R09 A02 A04 A05
T98/Kombi 55-108 185/65R15 M+S M10 R09 A06 A08 A09
e1*97/27, 55-108 195/60R15 A12 A14 A21
98/14*0087*.. 55-108 205/55R15 K02 K07 K08 B03 Car V15
55-108 215/50R15 K02 K49 K50 S01
55-108 215/55R15 K02 K49 K50
55-108 225/50R15 K42 K49 K50
Opel Calibra 125-150 195/60R15 R09 R35 A02 A04 A05
Calibra A 125-150 205/55R15 R09 R35 A06 A08 A09
F406 125-150 225/50R15 K44 R03 A12 A14 A21
B03 K02 K08
K11 K41 K49
R21 V15 S01
Opel Omega 54-150 195/65R15 R21 R37 A02 A04 A05
Omega A 54-150 195/65R15 M+S R09 A06 A08 A09
E284, /1, /2 54-150 205/60R15 R21 R37 A12 A14 A21
54-150 205/65R15 R09 R21 S01
54-150 205/65R15 M+S R09
54-150 215/60R15 R21
Opel Omega 54-147 195/65R15 R21 R37 A02 A04 A05
Omega A-Caravan 54-147 195/65R15 M+S R09 A06 A08 A09
E285, /1, /2 54-147 205/60R15 R21 R37 A12 A14 A21
54-147 205/65R15 M+S R09 S01
54-147 205/65R15 R09 R21
54-147 215/60R15 R21
Opel Omega 74-160 195/65R15 A11 R09 R21 A02 A04 A05
V94, Omega-B 74-160 195/65R15 A11 M+S R09 A06 A08 A09
G684, 74-160 205/60R15 A11 R21 A14 A21 B03
e1*96/79, 74-160 205/65R15 A11 R21 OP0 V15 S01
98/14*0077*.. 74-160 215/60R15 A12 R21
74-160 225/55R15 A12 R21
74-160 225/60R15 A12 R21
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Omega 74-160 195/65R15 131 A11 M+S R09 A02 A04 A05
V94/K.,Omega-B-Car 74-160 195/65R15 131 A11 R09 R70 A06 A08 A09
G685, 74-160 205/60R15 131 A11 R37 R70 A14 A21 B03
e1*96/79, 74-160 205/65R15 131 A11 M+S R09 OP0 V15 S01
98/14*0078*.. 74-160 205/65R15 131 A11 R70
- Caravan, Kombi 74-160 215/60R15 131 A12 R70
74-160 225/55R15 131 A12 R70
74-160 225/60R15 131 A12 R70
Opel Senator 66-150 195/65R15 M+S R09 A02 A04 A05
Senator-B 66-150 195/65R15 R09 R21 A06 A08 A09
E478, /1 66-150 205/60R15 R21 R37 A12 A14 A21
66-150 205/65R15 R21 S01
66-150 205/65R15 M+S R09
66-150 215/60R15 R21
Opel Vectra 125 195/60R15 R09 R35 A02 A04 A05
Vectra A 125 205/55R15 K08 R35 A06 A08 A09
E947/1 125 215/50R15 K08 A12 A14 A21
125 225/50R15 K04 K50 R03 B03 K42 K45
K49 R21 V15
S01
Opel Vectra 125 195/60R15 R09 R35 A02 A04 A05
Vectra A-CC 125 205/55R15 K08 R35 A06 A08 A09
E948/1 125 215/50R15 A12 A14 A21
125 225/50R15 K04 K50 R03 B03 K42 K45
K49 R21 V15
S01
Opel Vectra 150 195/60R15 M+S R09 A02 A04 A05
Vectra A-X 150 195/60R15 R09 R35 A06 A08 A09
E951/1 150 205/55R15 K08 R35 A12 A14 A21
150 215/50R15 K08 B03 K42 K45
150 225/50R15 K04 K50 R03 K49 R21 V15
S01
Opel Vectra B 55-125 195/65R15 K08 A02 A04 A05
J96 55-125 205/55R15 K05 K07 K08 R37 A06 A08 A09
e1*93/81, 95/54, 55-125 205/60R15 K05 K07 K08 A12 A14 A21
98/14*0030*.. 55-125 215/55R15 K05 K49 K50 K42 K56 V15
55-125 225/50R15 K05 K49 K50 S01
55-125 225/55R15 K05 K49 K50
Opel Vectra B 55-125 195/65R15 K02 A02 A04 A05
J96/Kombi 55-125 205/55R15 K02 K05 K07 K08 R37 A06 A08 A09
e1*95/54, 55-125 205/60R15 K02 K05 K07 K08 A12 A14 A21
98/14*0044*.. 55-125 215/55R15 K05 K42 K49 K50 K56 V15 S01
55-125 225/50R15 K05 K42 K49 K50
55-125 225/55R15 K05 K42 K49 K50
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Vectra-C 74-108 195/65R15 A11 M+S A02 A04 A05
Vectra/Lim 74-92 195/65R15 A11 R37 A06 A08 A09
e1*98/14*0187*.. 74-92 205/60R15 A11 A14 A21 B03
74-92 205/65R15 A12 Flh Lim V15
74-92 215/55R15 A12 S01
74-92 215/60R15 A12
74-92 225/55R15 A12 K07 K08
Saab 9-5 88-147 195/65R15 M+S R09 A02 A04 A05
YS3E 88-147 205/65R15 K02 K11 A06 A08 A09
e11*96/27*0073*.. 88-147 215/60R15 K42 K56 Z49 A12 A14 A21
B03 S01
Saab 900 96-136 185/65R15 M10 R09 A02 A04 A05
900/II 96-136 195/60R15 K07 K08 A06 A08 A09
G511 96-136 205/55R15 K02 K07 K08 K11 A12 A14 A21
B03 S01
Saab 900 96-136 185/65R15 M10 R09 A02 A04 A05
900/II Cabrio 96-136 195/60R15 K07 K08 A06 A08 A09
G783 96-136 205/55R15 K02 K07 K08 K11 A12 A14 A21
B03 S01
Saab 900, Saab 9-3 85-136 185/65R15 M10 R09 A02 A04 A05
YS3D 85-151 185/65R15 M+S M10 R09 A06 A08 A09
e4*95/54*0012*.., 85-151 195/60R15 A12 A14 A21
e4*98/14*0012*.. 85-151 205/55R15 K02 K07 K08 K11 B03 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH
Seite 5 von 8
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an der Antriebsachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K04 An Achse 2 ist ggf. durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine aus-
reichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH
Seite 6 von 8
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat bzw. Geschw.Kat.
Dunlop alle ---
Fulda alle Kristall 3000
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Semperit nur H, V M 828 (H)
Uniroyal nur H, V MS*plus 44 (H)
Yokohama A509 S760, S480
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Continental nur H, V TS 770 (H)
Bridgestone nur H, V, Z WT 11
Falken nur H, V, Z ---
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Toyo nur H, V, Z ---
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
OP0 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit belüfteten Scheibenbremsen an Achse1 (Dmr.= 296 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH

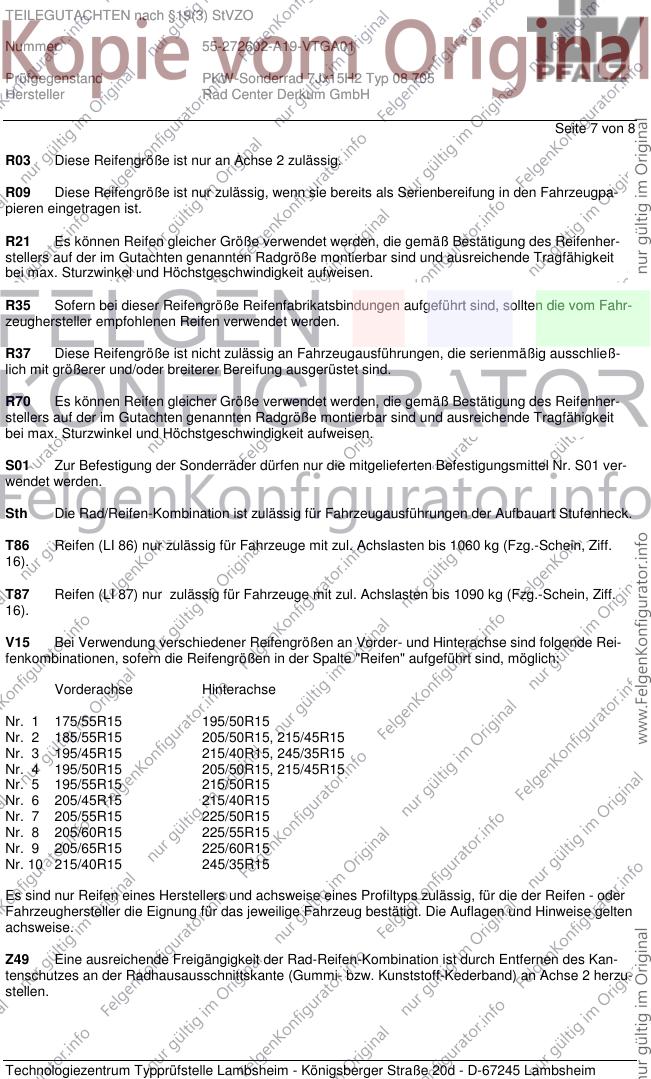

Seite 7 von 8
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den Fahrzeugpa-
pieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom Fahr-
zeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff.
16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 195/55R15 215/50R15
Nr. 6 205/45R15 215/40R15
Nr. 7 205/55R15 225/50R15
Nr. 8 205/60R15 225/55R15
Nr. 9 205/65R15 225/60R15
Nr. 10 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des Kan-
tenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2 herzu-
stellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-272602-A19-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 08 705
Hersteller Rad Center Derkum GmbH

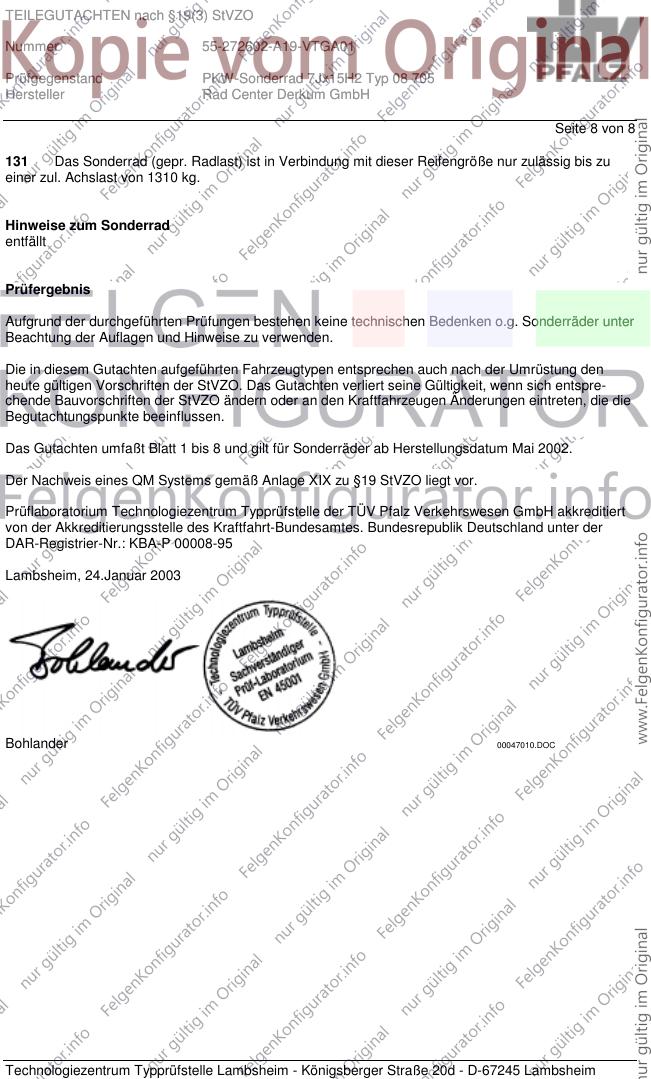

Seite 8 von 8
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Mai 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24.Januar 2003
Bohlander 00047010.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
