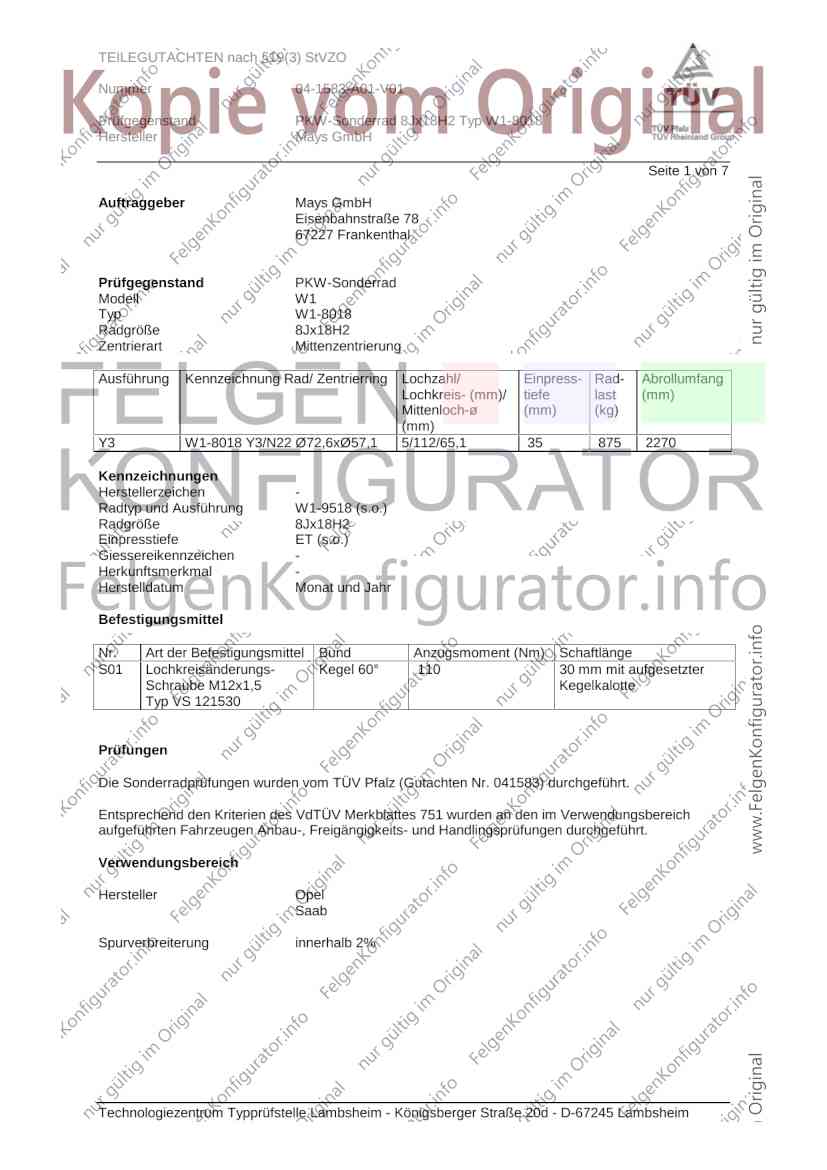

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 1 von 7
Auftraggeber Mays GmbH
Eisenbahnstraße 78
67227 Frankenthal
Prüfgegenstand PKW-Sonderrad
Modell W1
Typ W1-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 W1-8018 Y3/N22 Ø72,6xØ57,1 5/112/65,1 35 875 2270
Kennzeichnungen
Herstellerzeichen -
Radtyp und Ausführung W1-9518 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge
S01 Lochkreisänderungs- Kegel 60° 110 30 mm mit aufgesetzter
Schraube M12x1,5 Kegelkalotte
Typ VS 121530
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 041583) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Opel
Saab
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Astra 59-92 215/40R18 A02 A04 A05
A-H 59-92 225/35R18 K44 T83 T87 A06 A08 A09
e1*2001/116*0261*.. 59-92 225/40R18 K44 A12 A14 A18
59-92 245/35R18 K44 K50 R03 Flh V18 S01
Opel Astra 55-147 215/35R18 K42 K45 K49 K50 K56 T84 A02 A04 A05
T98, T98/NB 55-147 225/35R18 K41 K42 K45 K49 K50 K56 T83 A06 A08 A09
e1*97/27,98/14* T87 A12 A14 A18
0086, 0101*.. Flh Sth S01
Opel Astra 74-147 215/35R18 K42 K45 K49 K50 K56 T80 T84 A02 A04 A05
T98C 74-147 225/35R18 K41 K42 K45 K49 K50 K56 T83 A06 A08 A09
e1*98/14*0132*.. T87 A12 A14 A18
- Coupé, Cabrio Cbo Cpe S01
Opel Astra Car. 55-147 215/35R18 K42 K45 K49 K50 T84 A02 A04 A05
T98/Kombi 55-147 225/35R18 K41 K42 K45 K49 K50 T83 T87 A06 A08 A09
e1*97/27, A12 A14 A18
98/14*0087*.. Car S01
Opel Calibra 125-150 215/35R18 K41 K42 K46 K49 K50 K56 T84 A02 A04 A05
Calibra A 125-150 225/35R18 K41 K42 K44 K46 K49 K50 K56 A06 A08 A09
F406 T83 T87 A12 A14 A18
S01
Opel Corsa-C 74 215/35R18 G01 K43 K44 K45 K56 T80 T84 A02 A04 A05
Corsa-C A06 A08 A09
e1*98/14*0148*.. A12 A14 A18
K41 K42 K49
K50 K71 Y84
S01
Opel Meriva-A 74 225/35R18 K44 T87 A02 A04 A05
X01Monocab A06 A08 A09
e1*2001/116*0215*.. A12 A14 A18
K46 K49 K50
K56 S01
Opel Omega 74-160 225/40R18 T88 T89 A02 A04 A05
V94, Omega-B 74-160 235/40R18 A06 A08 A09
G684, 74-160 245/35R18 K50 R03 T88 T89 A12 A14 A18
e1*96/79, R21 V18 S01
98/14*0077*..
Opel Omega 74-160 235/40R18 A02 A04 A05
V94/K.,Omega-B-Car A06 A08 A09
G685, A12 A14 A18
e1*96/79, R21 S01
98/14*0078*..
- Caravan, Kombi
Opel Senator 66-150 225/40R18 T88 A02 A04 A05
Senator-B 66-150 235/40R18 A06 A08 A09
E478, /1 A12 A14 A18
F10 F11 K42
K49 R21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Signum 74-129 215/45R18 R37 T89 A02 A04 A05
Vectra/Car 74-129 225/40R18 T88 T89 T91 A06 A08 A09
e1*2001/116*0214*.. 74-129 225/45R18 R09 A12 A14 A18
74-129 235/40R18 K49 K50 Flh V18 S01
74-129 245/35R18 K49 K50 K56 T88 T89 T92
Opel Vectra B 55-125 215/40R18 K41 K45 K49 K50 T85 A02 A04 A05
J96 55-125 225/35R18 K41 K45 K46 K49 K50 T83 T87 A06 A08 A09
e1*93/81, 95/54, 55-125 225/40R18 K41 K44 K46 K49 K50 LK6 A12 A14 A18
98/14*0030*.. K42 K56 S01
Opel Vectra B 55-125 215/40R18 K41 K42 K45 K49 K56 T85 A02 A04 A05
J96/Kombi 55-125 225/35R18 K41 K42 K45 K46 K49 K56 T87 A06 A08 A09
e1*95/54, 55-125 225/40R18 K41 K42 K44 K46 K49 K56 LK6 A12 A14 A18
98/14*0044*.. K50 S01
Opel Vectra-C 74-129 215/40R18 R37 T85 A02 A04 A05
Vectra/Lim 74-129 215/45R18 R37 T89 A06 A08 A09
e1*98/14*0187*.. 74-129 225/40R18 T88 T89 T91 A12 A14 A18
74-129 225/45R18 R09 Flh Lim V18
74-129 235/35R18 K49 K50 T86 S01
74-129 235/40R18 K49 K50
74-129 245/35R18 K25 K49 K50 K56 T88 T89 T92
Opel Vectra-C-Car. 74-129 215/40R18 R37 T89 A02 A04 A05
Vectra/SW 74-129 215/45R18 R37 T89 A06 A08 A09
e1*2001/116*0238*.. 74-129 225/40R18 T88 T89 T91 A12 A14 A18
- Caravan, Kombi 74-129 225/45R18 R09 Car V18 S01
74-129 235/40R18 K49 K50
74-129 245/35R18 K49 K50 T88 T89 T92
Saab 9-3 Lim./Cabrio 88-110 215/40R18 R37 T89 A02 A04 A05
YS3F 88-154 225/40R18 K25 T89 T91 A06 A08 A09
e4*2001/116*0065*.., 88-154 245/35R18 K50 K56 R03 A12 A14 A18
e4*2001/116*0077*.. Cbo Lim V18
S01
Saab 9-5 88-184 215/45R18 G39 K42 K56 R37 T89 Z49 A02 A04 A05
YS3E 88-184 225/40R18 K42 K56 T89 T91 Z49 A06 A08 A09
e11*96/27*0073*.. 88-184 235/40R18 K42 K56 Z49 A12 A14 A18
K49 K50 S01
Saab 900, Saab 9-3 169 225/40R18 K42 K49 K50 K56 A02 A04 A05
YS3D 85-169 225/35R18 K42 K49 K50 K56 T83 T87 A06 A08 A09
e4*95/54*0012*.., A12 A14 A18
e4*98/14*0012*.. S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F10 An Achse 1 ist auf ausreichenden Abstand zwischen dem Sonderrad und den Fahrwerksteilen
zu achten.
F11 An Achse 2 ist auf ausreichenden Abstand zwischen dem Sonderrad und den Fahrwerksteilen
zu achten.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 5 von 7
G39 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 205/65R15 ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß. kann diese Rad-/Reifenkombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich der Spritzwand
bzw. Motorschutz ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 6 von 7
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff.
16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff.
16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff.
16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff.
16).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff.
16).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff.
16).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff.
16).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/40R18 245/35R18
Nr. 3 215/45R18 235/40R18, 245/40R18
Nr. 4 225/35R18 265/30R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 8 235/50R18 255/45R18, 285/40R18
Nr. 9 245/35R18 255/35R18, 265/35R18
Nr. 10 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 11 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 12 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 13 255/45R18 275/40R18, 285/40R18
Nr. 14 255/50R18 285/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 04-1583-A01-V01
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ W1-8018
Hersteller Mays GmbH
Seite 7 von 7
Nr. 15 255/55R18 285/50R18
Nr. 16 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum April 2004.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 21. August 2004
Tufan 00068088.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
