TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0751-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19H2 Typ 01908 und 11 J x 19H2 Typ 01942
Fertiger/Zulieferer O.Z. Spa
Seite 1 von 6
Hersteller O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Achse 1 Achse 2
Modell FORMULA HLT FORMULA HLT
Typ 01908 01942
Radgröße 8,5 J x 19 H2 11 J x 19 H2
Zentrierart Mittenzentrierung Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
001 01908 001 / ohne Ring 5/130/71,5 53 630 1975
001 01942 001 / ohne Ring 5/130/71,5 50 630 1975
Kennzeichnungen Achse 1 Achse 2
Herstellerzeichen O.Z. O.Z.
Radtyp und Ausführung 01908 001 01942 001
Radgröße 8,5 J x 19 H2 bzw. EH2+ 11 J x 19 H2
Einpresstiefe ET 53 ET 50
Giessereikennzeichen - -
Herkunftsmerkmal MADE IN ITALY MADE IN ITALY
Herstelldatum Monat und Jahr Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kugel d=28mm 130 29
S03 Serienschraube M14x1,5 Kugel d=28mm 160 29
Prüfungen
Die Gutachten Nr.13-8015-A00-V02 und 13-8044-A00-V01 über die Sonderradprüfungen liegen vor.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Porsche
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0751-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19H2 Typ 01908 und 11 J x 19H2 Typ 01942
Fertiger/Zulieferer O.Z. Spa
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Porsche 911 257 235/40R19 A12 R02 0A1 A02 A04
991 257 245/35R19 A12 R02 A05 A06 A07
e13*2007/46*1187*.. 257 245/40R19 A12 R02 A08 A09 A16
- Carrera 4/-4S 257 295/30R19 A32 R03 A21 A56 BnK
257 295/35R19 A32 R03 120 Cbo Cpe R21
257 305/30R19 A12 R03 Skb V9P Vn5
257-316 235/40R19 A12 M+S R02 S03
257-316 245/35R19 A12 M+S R02
257-316 245/40R19 A12 M+S R02
257-316 295/30R19 A32 M+S R03
257-316 295/35R19 A32 M+S R03 120
Porsche 911 257 235/40R19 R02 0A1 A02 A04
991 257 245/35R19 R02 A05 A06 A07
e13*2007/46*1187*.. 257 245/40R19 R02 A08 A09 A12
- Carrera /-S 257 285/35R19 K2c K6c K6g R03 120 A16 A21 A58
257 295/30R19 K2c K6c K6g R03 BnK Cbo
257 295/35R19 K2c K6c K6g R03 120 Cpe R21 Ska
257 305/30R19 K2c K6f K6h R03 V9P Vn5 S03
257-316 235/40R19 M+S R02
257-316 245/35R19 M+S R02
257-316 245/40R19 M+S R02
257-316 285/35R19 K2c K6c K6g M+S R03 120
257-316 295/30R19 K2c K6c K6g M+S R03
257-316 295/35R19 K2c K6c K6g M+S R03 120
Porsche 911 Carrera 239-254 295/30R19 A12 R03 R35 0A1 A02 A04
- 4, 4S 239-300 235/35R19 A12 R02 R35 A05 A06 A08
997 239-300 235/35R19 A12 M+S R02 A09 A16 A21
e13*2001/116*0137* 239-300 295/30R19 A63 M+S R03 A56 Cbo Cpe
.. 239-300 305/30R19 A12 R03 R35 R21 SPo Skb
VP9 S02
Porsche 911 Turbo 280-390 235/35R19 A12 R02 R35 0A1 A02 A04
997 Turbo 280-390 235/35R19 A12 M+S R02 A05 A06 A08
e13*2001/116*0177* 280-390 295/30R19 A63 M+S R03 124 A09 A16 A21
.. 280-390 305/30R19 A12 R03 R35 123 A56 Cbo Cpe
R21 SPo Skb
VP9 S02
Porsche 911, 911S 239-300 235/35R19 R02 0A1 A02 A04
997 239-300 295/30R19 K2c K42 R03 A05 A06 A08
e13*2001/116*0137* 239-300 305/30R19 K2c K42 K44 K56 R03 A09 A12 A16
. A21 A58 Cbo
Cpe R21
SPo VP9
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0751-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19H2 Typ 01908 und 11 J x 19H2 Typ 01942
Fertiger/Zulieferer O.Z. Spa
Seite 3 von 6
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0751-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19H2 Typ 01908 und 11 J x 19H2 Typ 01942
Fertiger/Zulieferer O.Z. Spa
Seite 4 von 6
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0751-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19H2 Typ 01908 und 11 J x 19H2 Typ 01942
Fertiger/Zulieferer O.Z. Spa

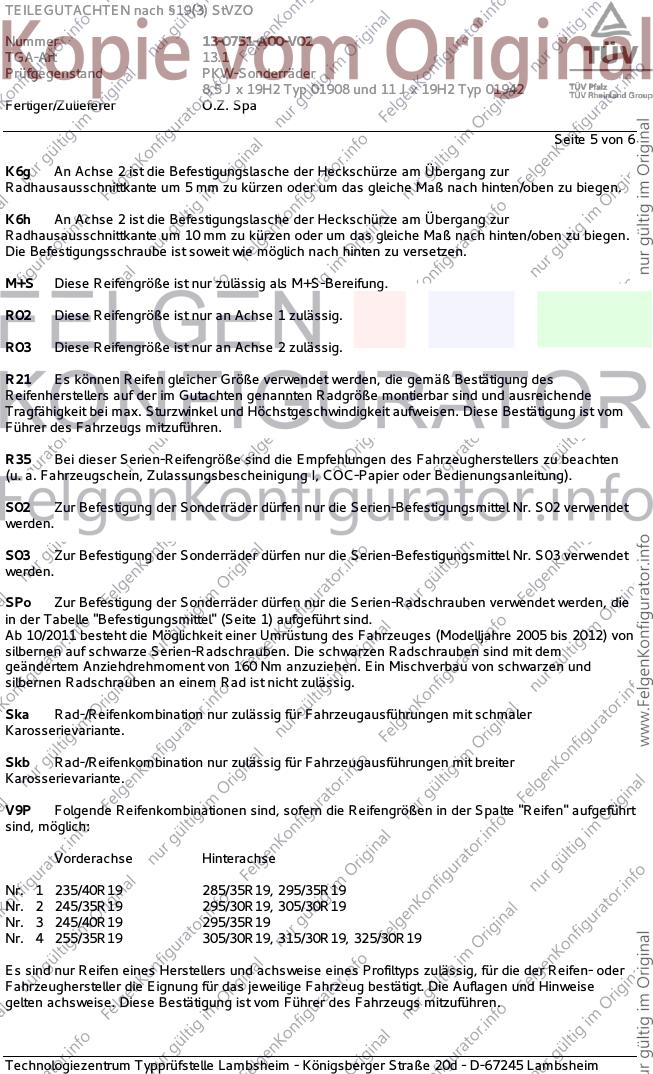

Seite 5 von 6
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S02 verwendet
werden.
S03 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S03 verwendet
werden.
SPo Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben verwendet werden, die
in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
Ab 10/2011 besteht die Möglichkeit einer Umrüstung des Fahrzeuges (Modelljahre 2005 bis 2012) von
silbernen auf schwarze Serien-Radschrauben. Die schwarzen Radschrauben sind mit dem
geändertem Anziehdrehmoment von 160 Nm anzuziehen. Ein Mischverbau von schwarzen und
silbernen Radschrauben an einem Rad ist nicht zulässig.
Ska Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit schmaler
Karosserievariante.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
V9P Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/40R19 285/35R19, 295/35R19
Nr. 2 245/35R19 295/30R19, 305/30R19
Nr. 3 245/40R19 295/35R19
Nr. 4 255/35R19 305/30R19, 315/30R19, 325/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 13-0751-A00-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderräder
8,5 J x 19H2 Typ 01908 und 11 J x 19H2 Typ 01942
Fertiger/Zulieferer O.Z. Spa

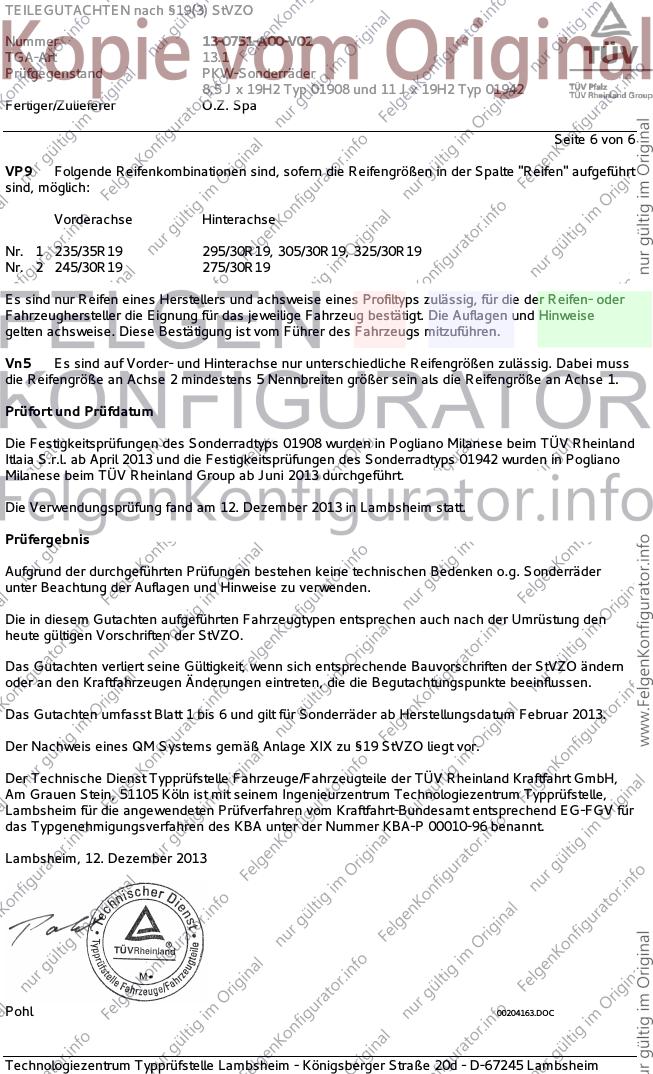

Seite 6 von 6
VP9 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 295/30R19, 305/30R19, 325/30R19
Nr. 2 245/30R19 275/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Vn5 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 5 Nennbreiten größer sein als die Reifengröße an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen des Sonderradtyps 01908 wurden in Pogliano Milanese beim TÜV Rheinland
Itlaia S.r.l. ab April 2013 und die Festigkeitsprüfungen des Sonderradtyps 01942 wurden in Pogliano
Milanese beim TÜV Rheinland Group ab Juni 2013 durchgeführt.
Die Verwendungsprüfung fand am 12. Dezember 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO.
Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende Bauvorschriften der StVZO ändern
oder an den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Februar 2013.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Dezember 2013
Pohl 00204163.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
