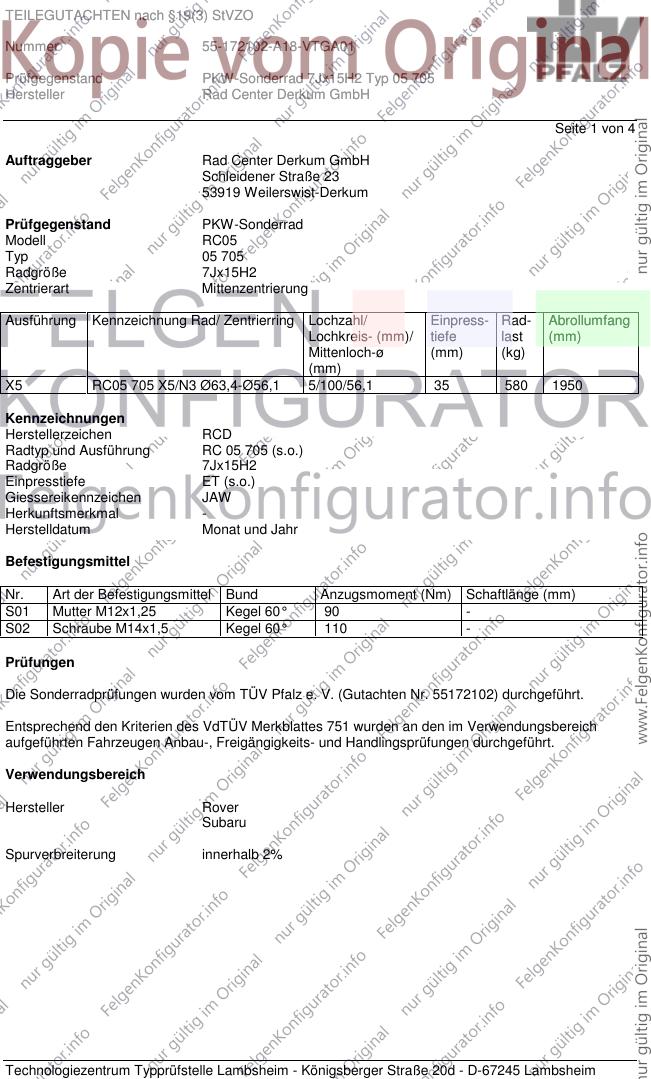

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-172102-A18-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 1 von 4
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 23
53919 Weilerswist-Derkum
Prüfgegenstand PKW-Sonderrad
Modell RC05
Typ 05 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X5 RC05 705 X5/N3 Ø63,4-Ø56,1 5/100/56,1 35 580 1950
Kennzeichnungen
Herstellerzeichen RCD
Radtyp und Ausführung RC 05 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,25 Kegel 60° 90 -
S02 Schraube M14x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz e. V. (Gutachten Nr. 55172102) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Rover
Subaru
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

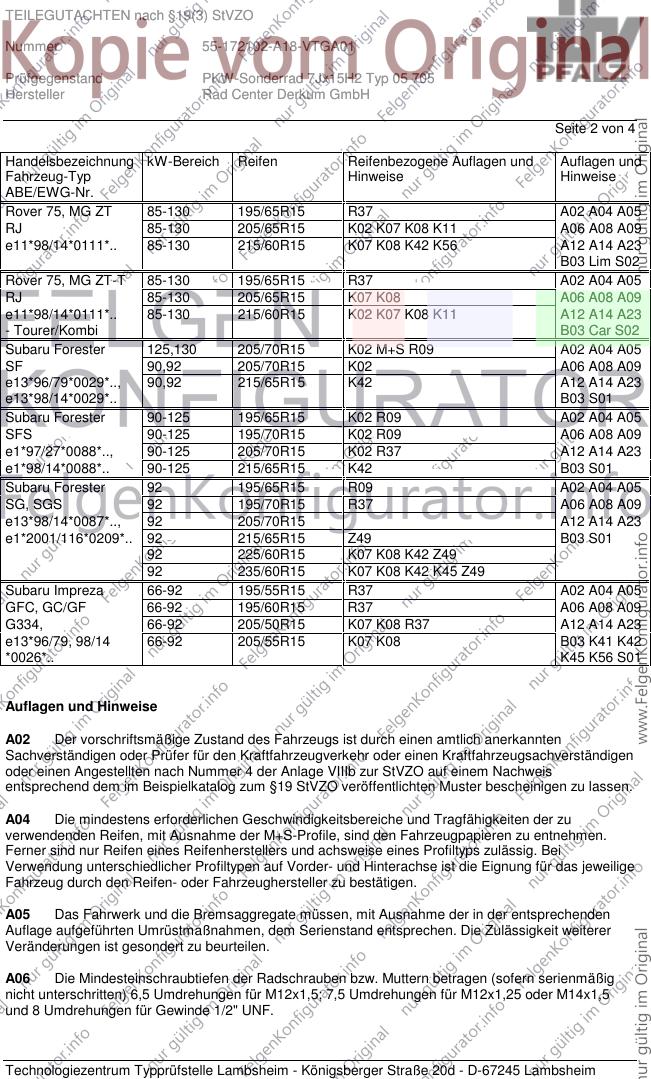

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-172102-A18-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Rover 75, MG ZT 85-130 195/65R15 R37 A02 A04 A05
RJ 85-130 205/65R15 K02 K07 K08 K11 A06 A08 A09
e11*98/14*0111*.. 85-130 215/60R15 K07 K08 K42 K56 A12 A14 A23
B03 Lim S02
Rover 75, MG ZT-T 85-130 195/65R15 R37 A02 A04 A05
RJ 85-130 205/65R15 K07 K08 A06 A08 A09
e11*98/14*0111*.. 85-130 215/60R15 K02 K07 K08 K11 A12 A14 A23
- Tourer/Kombi B03 Car S02
Subaru Forester 125,130 205/70R15 K02 M+S R09 A02 A04 A05
SF 90,92 205/70R15 K02 A06 A08 A09
e13*96/79*0029*.., 90,92 215/65R15 K42 A12 A14 A23
e13*98/14*0029*.. B03 S01
Subaru Forester 90-125 195/65R15 K02 R09 A02 A04 A05
SFS 90-125 195/70R15 K02 R09 A06 A08 A09
e1*97/27*0088*.., 90-125 205/70R15 K02 R37 A12 A14 A23
e1*98/14*0088*.. 90-125 215/65R15 K42 B03 S01
Subaru Forester 92 195/65R15 R09 A02 A04 A05
SG, SGS 92 195/70R15 R37 A06 A08 A09
e13*98/14*0087*.., 92 205/70R15 A12 A14 A23
e1*2001/116*0209*.. 92 215/65R15 Z49 B03 S01
92 225/60R15 K07 K08 K42 Z49
92 235/60R15 K07 K08 K42 K45 Z49
Subaru Impreza 66-92 195/55R15 R37 A02 A04 A05
GFC, GC/GF 66-92 195/60R15 R37 A06 A08 A09
G334, 66-92 205/50R15 K07 K08 R37 A12 A14 A23
e13*96/79, 98/14 66-92 205/55R15 K07 K08 B03 K41 K42
*0026*.. K45 K56 S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

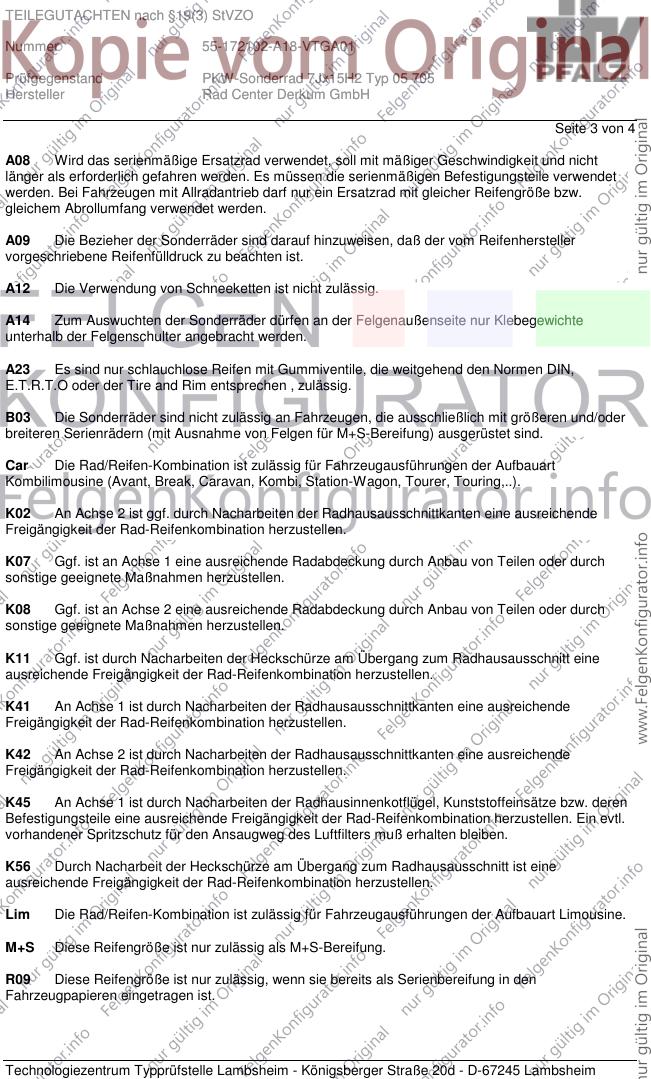

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-172102-A18-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 3 von 4
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A23 Es sind nur schlauchlose Reifen mit Gummiventile, die weitgehend den Normen DIN,
E.T.R.T.O oder der Tire and Rim entsprechen , zulässig.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

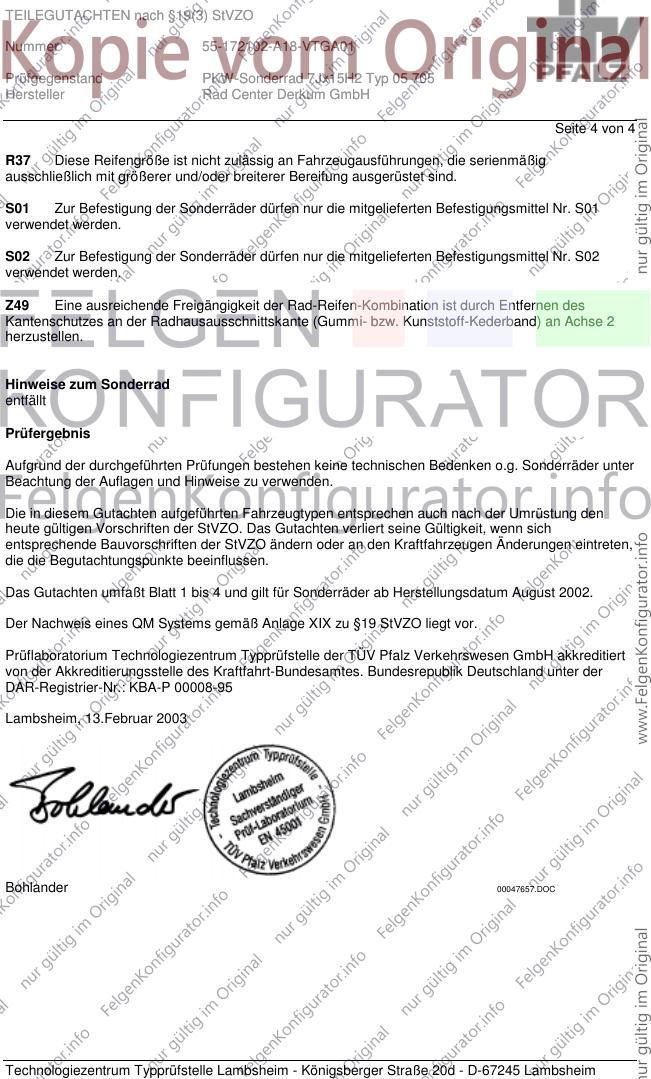

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-172102-A18-VTGA01
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH
Seite 4 von 4
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Z49 Eine ausreichende Freigängigkeit der Rad-Reifen-Kombination ist durch Entfernen des
Kantenschutzes an der Radhausausschnittskante (Gummi- bzw. Kunststoff-Kederband) an Achse 2
herzustellen.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum August 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 13.Februar 2003
Bohlander 00047657.DOC
