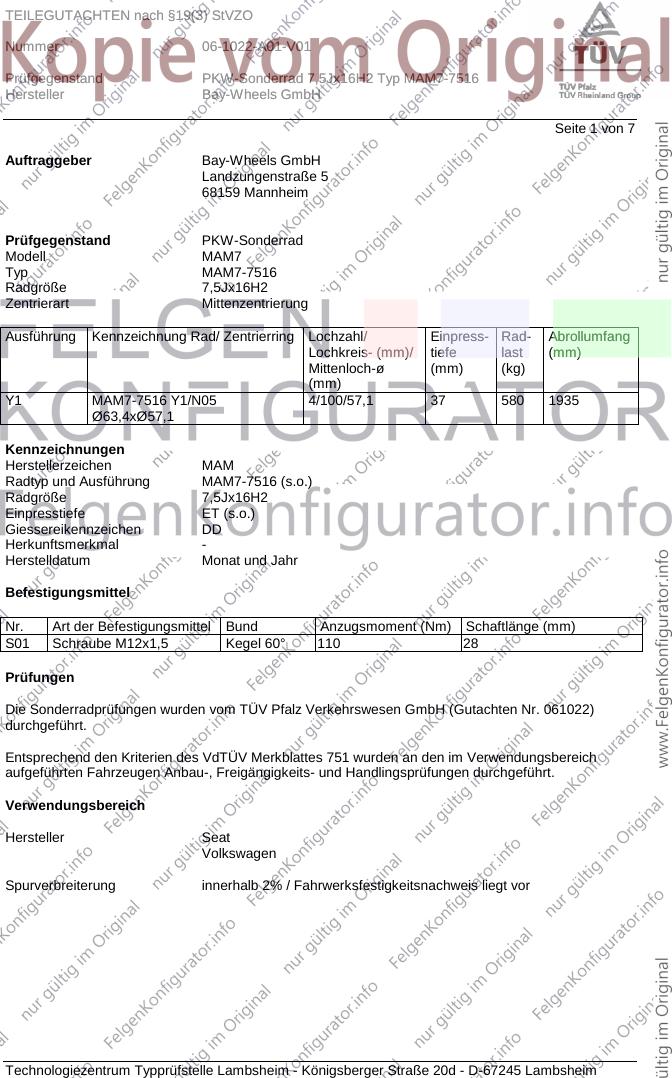

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 1 von 7
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM7
Typ MAM7-7516
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y1 MAM7-7516 Y1/N05 4/100/57,1 37 580 1935
Ø63,4xØ57,1
Kennzeichnungen
Herstellerzeichen MAM
Radtyp und Ausführung MAM7-7516 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen DD
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 061022)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Seat
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 2 von 7

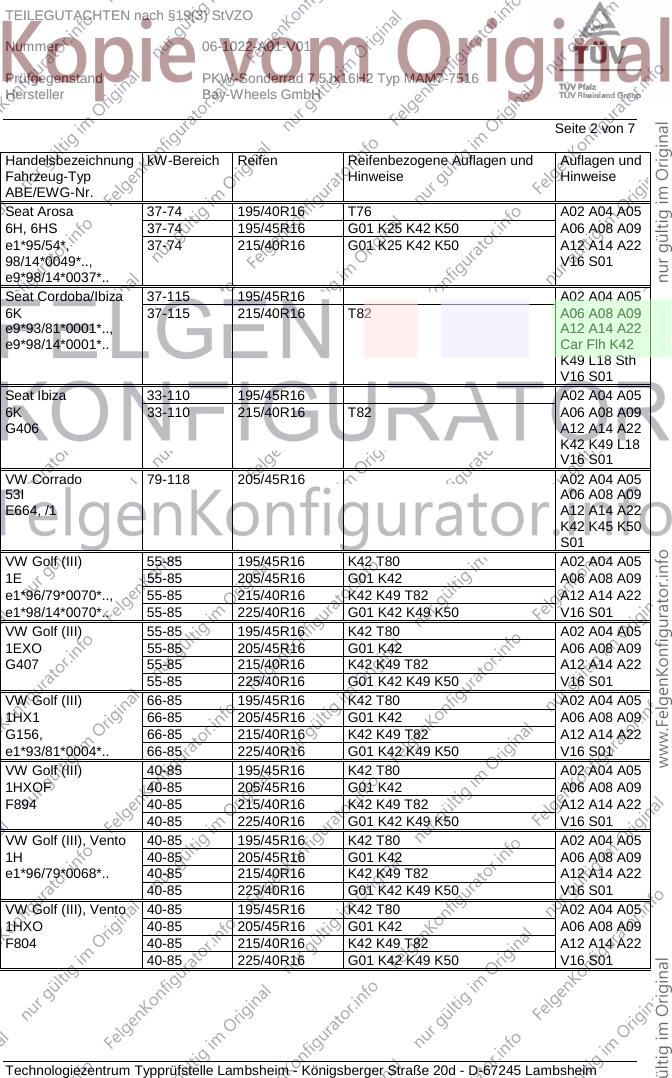

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Arosa 37-74 195/40R16 T76 A02 A04 A05
6H, 6HS 37-74 195/45R16 G01 K25 K42 K50 A06 A08 A09
e1*95/54*, 37-74 215/40R16 G01 K25 K42 K50 A12 A14 A22
98/14*0049*.., V16 S01
e9*98/14*0037*..
Seat Cordoba/Ibiza 37-115 195/45R16 A02 A04 A05
6K 37-115 215/40R16 T82 A06 A08 A09
e9*93/81*0001*.., A12 A14 A22
e9*98/14*0001*.. Car Flh K42
K49 L18 Sth
V16 S01
Seat Ibiza 33-110 195/45R16 A02 A04 A05
6K 33-110 215/40R16 T82 A06 A08 A09
G406 A12 A14 A22
K42 K49 L18
V16 S01
VW Corrado 79-118 205/45R16 A02 A04 A05
53I A06 A08 A09
E664, /1 A12 A14 A22
K42 K45 K50
S01
VW Golf (III) 55-85 195/45R16 K42 T80 A02 A04 A05
1E 55-85 205/45R16 G01 K42 A06 A08 A09
e1*96/79*0070*.., 55-85 215/40R16 K42 K49 T82 A12 A14 A22
e1*98/14*0070*.. 55-85 225/40R16 G01 K42 K49 K50 V16 S01
VW Golf (III) 55-85 195/45R16 K42 T80 A02 A04 A05
1EXO 55-85 205/45R16 G01 K42 A06 A08 A09
G407 55-85 215/40R16 K42 K49 T82 A12 A14 A22
55-85 225/40R16 G01 K42 K49 K50 V16 S01
VW Golf (III) 66-85 195/45R16 K42 T80 A02 A04 A05
1HX1 66-85 205/45R16 G01 K42 A06 A08 A09
G156, 66-85 215/40R16 K42 K49 T82 A12 A14 A22
e1*93/81*0004*.. 66-85 225/40R16 G01 K42 K49 K50 V16 S01
VW Golf (III) 40-85 195/45R16 K42 T80 A02 A04 A05
1HXOF 40-85 205/45R16 G01 K42 A06 A08 A09
F894 40-85 215/40R16 K42 K49 T82 A12 A14 A22
40-85 225/40R16 G01 K42 K49 K50 V16 S01
VW Golf (III), Vento 40-85 195/45R16 K42 T80 A02 A04 A05
1H 40-85 205/45R16 G01 K42 A06 A08 A09
e1*96/79*0068*.. 40-85 215/40R16 K42 K49 T82 A12 A14 A22
40-85 225/40R16 G01 K42 K49 K50 V16 S01
VW Golf (III), Vento 40-85 195/45R16 K42 T80 A02 A04 A05
1HXO 40-85 205/45R16 G01 K42 A06 A08 A09
F804 40-85 215/40R16 K42 K49 T82 A12 A14 A22
40-85 225/40R16 G01 K42 K49 K50 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Lupo 92 195/40R16 R37 T76 A02 A04 A05
6ES A06 A08 A09
e1*98/14*0147*.., A12 A14 A22
e1*2001/116*0147*.. S01
VW Lupo 37-77 195/40R16 T76 A02 A04 A05
6X, 6E A06 A08 A09
e1*97/27,98/14, A12 A14 A22
2001/116* N3L S01
0085,0114*..
VW Passat 50-100 195/50R16 K42 M24 T83 T84 A02 A04 A05
35I 50-100 205/45R16 K42 T83 T87 A06 A08 A09
E657, /1 50-100 215/40R16 K42 K45 K49 T86 A12 A14 A22
50-100 215/45R16 K42 K45 K49 T85 T86 V16 S01
50-100 225/40R16 K42 K45 K49 T85
VW Passat 85-118 195/50R16 K42 M24 T83 T84 A02 A04 A05
35I-299 85-118 205/45R16 K42 T83 T87 A06 A08 A09
E960 85-118 215/40R16 K42 K45 K49 T86 A12 A14 A22
85-118 215/45R16 K42 K45 K49 T85 T86 V16 S01
85-118 225/40R16 K42 K45 K49 T85
VW Polo 33-92 195/40R16 K42 T76 A02 A04 A05
6N 33-92 195/45R16 G01 K41 K42 K46 K49 K50 L02 A06 A08 A09
G774, 33-92 215/40R16 G01 K41 K42 K46 K49 K50 L02 A12 A14 A22
e1*96/79*0069*.., K45 K56 V16
e1*98/14*0069*.. S01
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 4 von 7

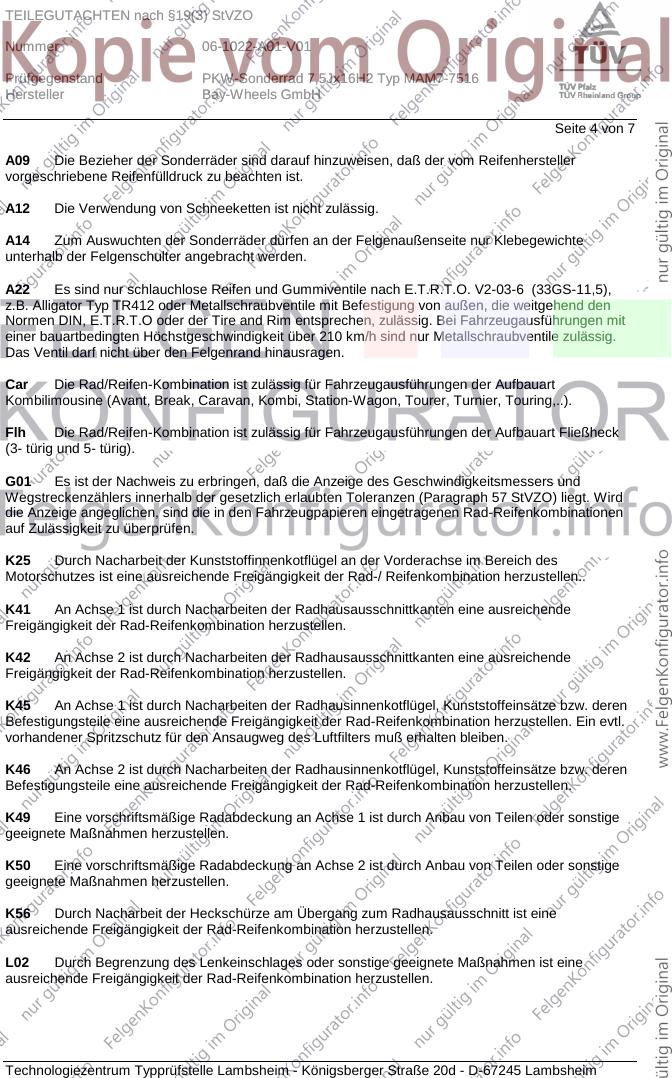

A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen..
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 5 von 7

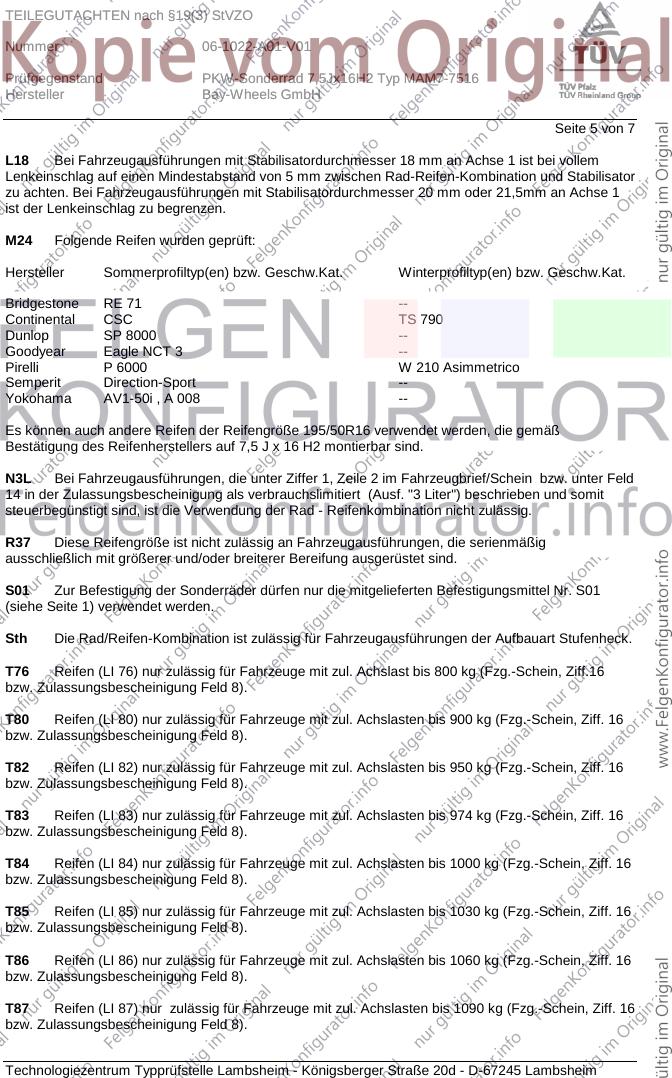

L18 Bei Fahrzeugausführungen mit Stabilisatordurchmesser 18 mm an Achse 1 ist bei vollem
Lenkeinschlag auf einen Mindestabstand von 5 mm zwischen Rad-Reifen-Kombination und Stabilisator
zu achten. Bei Fahrzeugausführungen mit Stabilisatordurchmesser 20 mm oder 21,5mm an Achse 1
ist der Lenkeinschlag zu begrenzen.
M24 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone RE 71 --
Continental CSC TS 790
Dunlop SP 8000 --
Goodyear Eagle NCT 3 --
Pirelli P 6000 W 210 Asimmetrico
Semperit Direction-Sport --
Yokohama AV1-50i , A 008 --
Es können auch andere Reifen der Reifengröße 195/50R16 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 16 H2 montierbar sind.
N3L Bei Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief/Schein bzw. unter Feld
14 in der Zulassungsbescheinigung als verbrauchslimitiert (Ausf. "3 Liter") beschrieben und somit
steuerbegünstigt sind, ist die Verwendung der Rad - Reifenkombination nicht zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T76 Reifen (LI 76) nur zulässig für Fahrzeuge mit zul. Achslast bis 800 kg (Fzg.-Schein, Ziff.16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 6 von 7

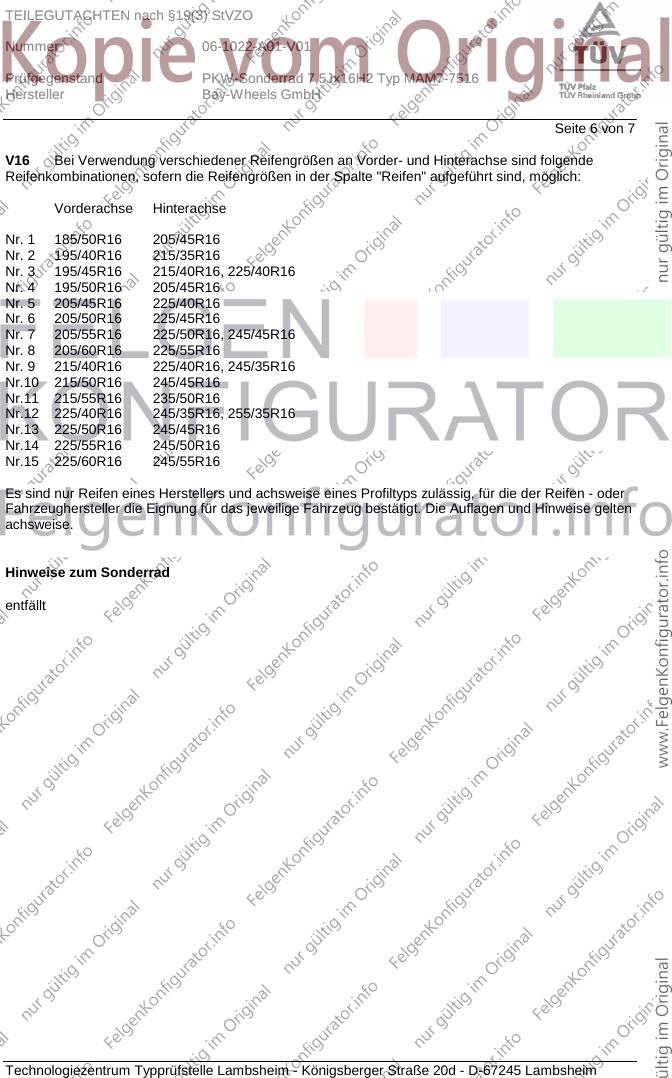

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 06-1022-A01-V01
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ MAM7-7516
Hersteller Bay-Wheels GmbH
Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Juni 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 12.Februar 2007
Tufan 00103756.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
