TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

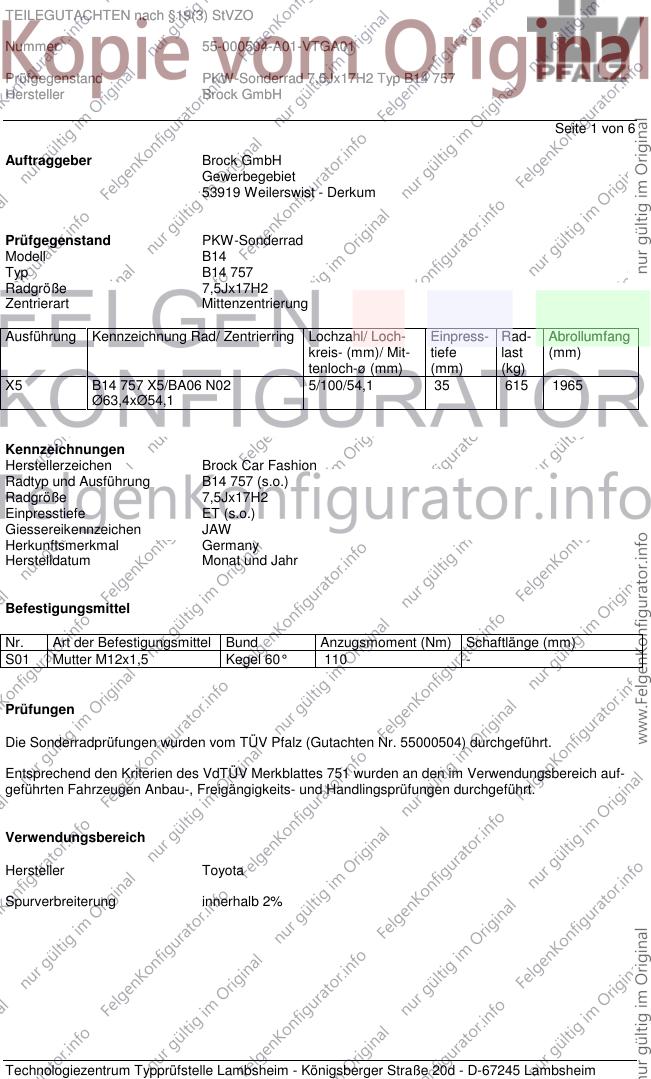

Seite 1 von 6
Auftraggeber Brock GmbH
Gewerbegebiet
53919 Weilerswist - Derkum
Prüfgegenstand PKW-Sonderrad
Modell B14
Typ B14 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X5 B14 757 X5/BA06 N02 5/100/54,1 35 615 1965
Ø63,4xØ54,1
Kennzeichnungen
Herstellerzeichen Brock Car Fashion
Radtyp und Ausführung B14 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55000504) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich auf-
geführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

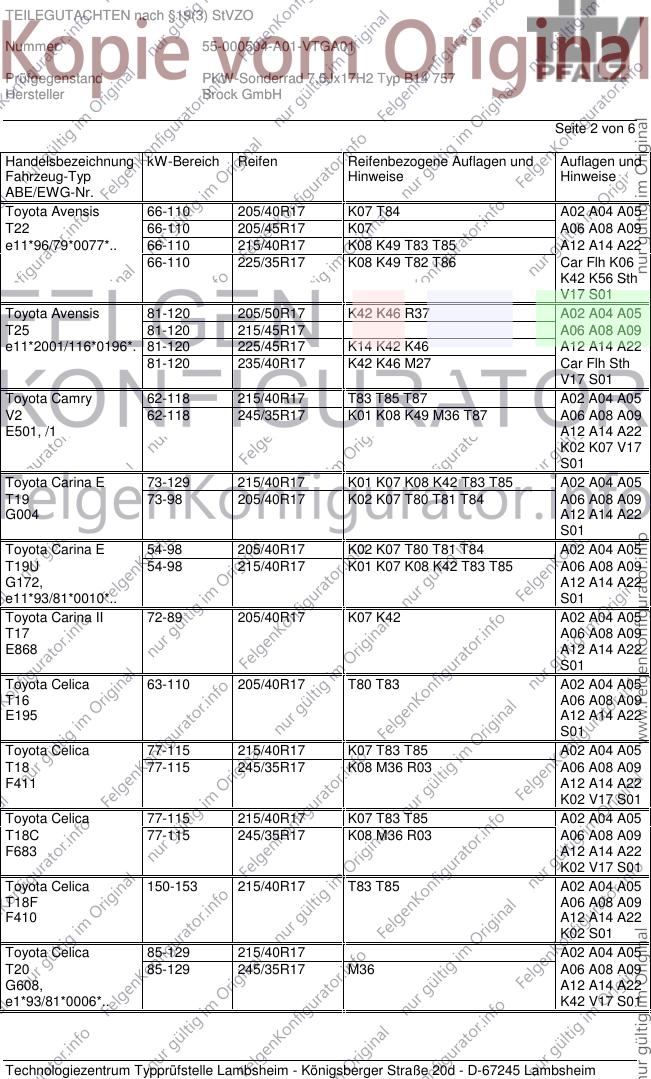

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 66-110 205/40R17 K07 T84 A02 A04 A05
T22 66-110 205/45R17 K07 A06 A08 A09
e11*96/79*0077*.. 66-110 215/40R17 K08 K49 T83 T85 A12 A14 A22
66-110 225/35R17 K08 K49 T82 T86 Car Flh K06
K42 K56 Sth
V17 S01
Toyota Avensis 81-120 205/50R17 K42 K46 R37 A02 A04 A05
T25 81-120 215/45R17 A06 A08 A09
e11*2001/116*0196*. 81-120 225/45R17 K14 K42 K46 A12 A14 A22
81-120 235/40R17 K42 K46 M27 Car Flh Sth
V17 S01
Toyota Camry 62-118 215/40R17 T83 T85 T87 A02 A04 A05
V2 62-118 245/35R17 K01 K08 K49 M36 T87 A06 A08 A09
E501, /1 A12 A14 A22
K02 K07 V17
S01
Toyota Carina E 73-129 215/40R17 K01 K07 K08 K42 T83 T85 A02 A04 A05
T19 73-98 205/40R17 K02 K07 T80 T81 T84 A06 A08 A09
G004 A12 A14 A22
S01
Toyota Carina E 54-98 205/40R17 K02 K07 T80 T81 T84 A02 A04 A05
T19U 54-98 215/40R17 K01 K07 K08 K42 T83 T85 A06 A08 A09
G172, A12 A14 A22
e11*93/81*0010*.. S01
Toyota Carina II 72-89 205/40R17 K07 K42 A02 A04 A05
T17 A06 A08 A09
E868 A12 A14 A22
S01
Toyota Celica 63-110 205/40R17 T80 T83 A02 A04 A05
T16 A06 A08 A09
E195 A12 A14 A22
S01
Toyota Celica 77-115 215/40R17 K07 T83 T85 A02 A04 A05
T18 77-115 245/35R17 K08 M36 R03 A06 A08 A09
F411 A12 A14 A22
K02 V17 S01
Toyota Celica 77-115 215/40R17 K07 T83 T85 A02 A04 A05
T18C 77-115 245/35R17 K08 M36 R03 A06 A08 A09
F683 A12 A14 A22
K02 V17 S01
Toyota Celica 150-153 215/40R17 T83 T85 A02 A04 A05
T18F A06 A08 A09
F410 A12 A14 A22
K02 S01
Toyota Celica 85-129 215/40R17 A02 A04 A05
T20 85-129 245/35R17 M36 A06 A08 A09
G608, A12 A14 A22
e1*93/81*0006*.. K42 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

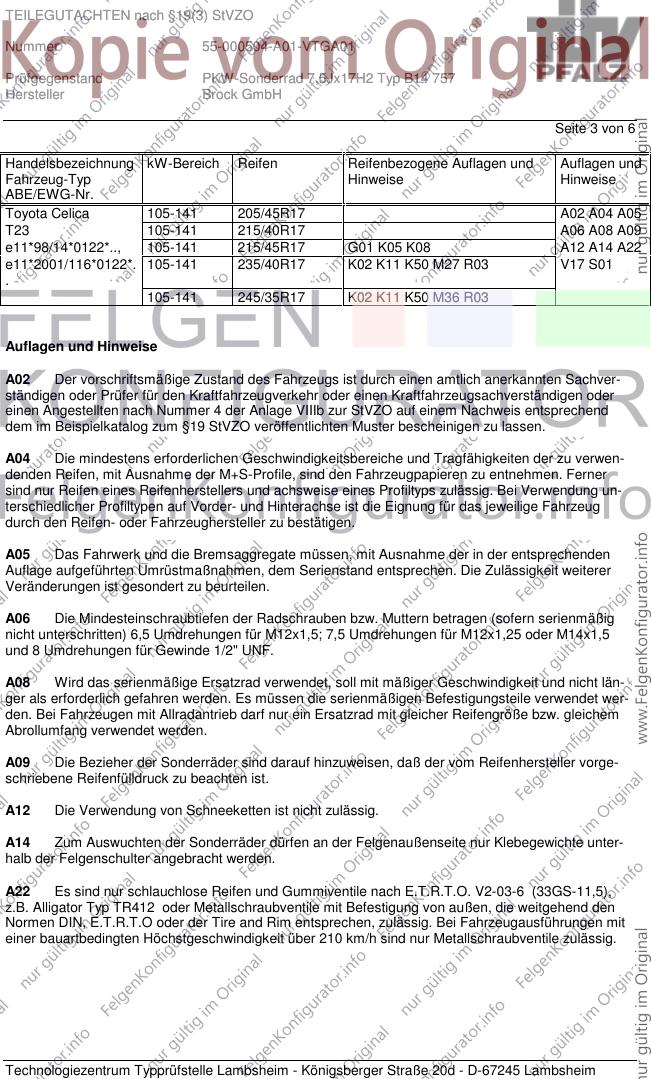

Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Celica 105-141 205/45R17 A02 A04 A05
T23 105-141 215/40R17 A06 A08 A09
e11*98/14*0122*.., 105-141 215/45R17 G01 K05 K08 A12 A14 A22
e11*2001/116*0122*. 105-141 235/40R17 K02 K11 K50 M27 R03 V17 S01
.
105-141 245/35R17 K02 K11 K50 M36 R03
Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen. Ferner
sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung un-
terschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug
durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden.
A22 Es sind nur schlauchlose Reifen und Gummiventile nach E.T.R.T.O. V2-03-6 (33GS-11,5),
z.B. Alligator Typ TR412 oder Metallschraubventile mit Befestigung von außen, die weitgehend den
Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Bei Fahrzeugausführungen mit
einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur Metallschraubventile zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

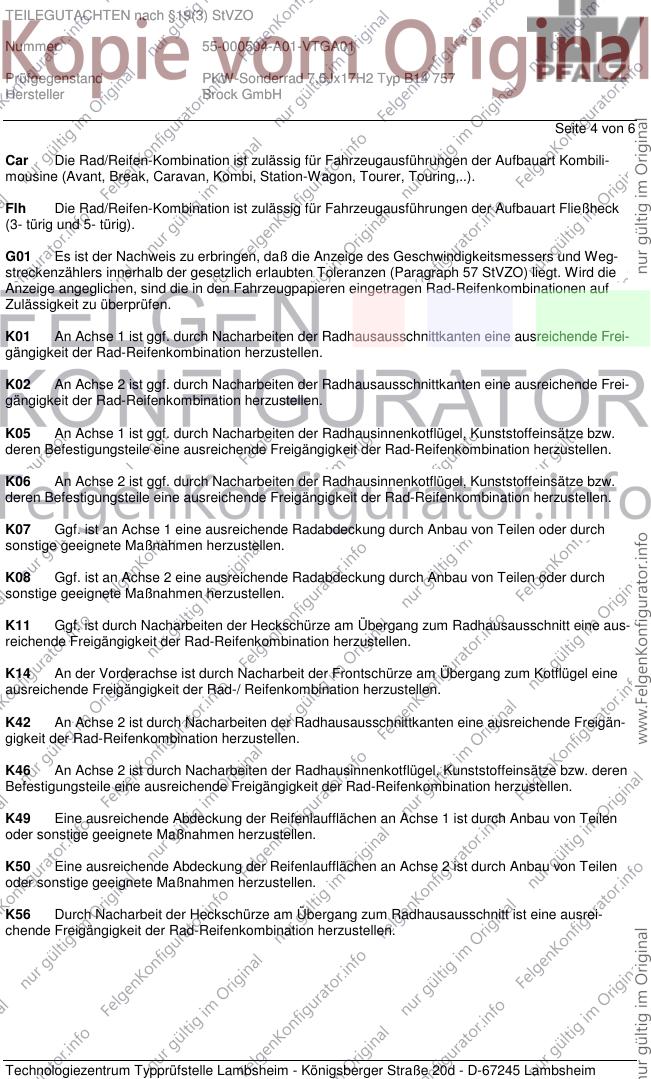

Seite 4 von 6
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3- türig und 5- türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K01 An Achse 1 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K06 An Achse 2 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K11 Ggf. ist durch Nacharbeiten der Heckschürze am Übergang zum Radhausausschnitt eine aus-
reichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

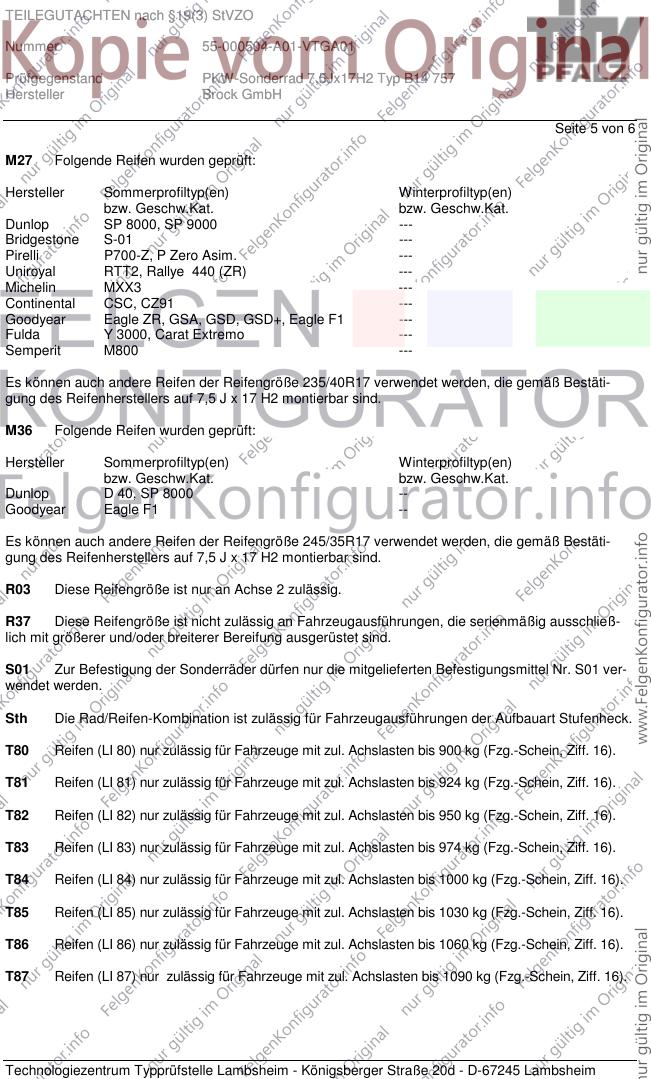

Seite 5 von 6
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat. bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
M36 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) Winterprofiltyp(en)
bzw. Geschw.Kat. bzw. Geschw.Kat.
Dunlop D 40, SP 8000 --
Goodyear Eagle F1 --
Es können auch andere Reifen der Reifengröße 245/35R17 verwendet werden, die gemäß Bestäti-
gung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig ausschließ-
lich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 ver-
wendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-000504-A01-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ B14 757
Hersteller Brock GmbH

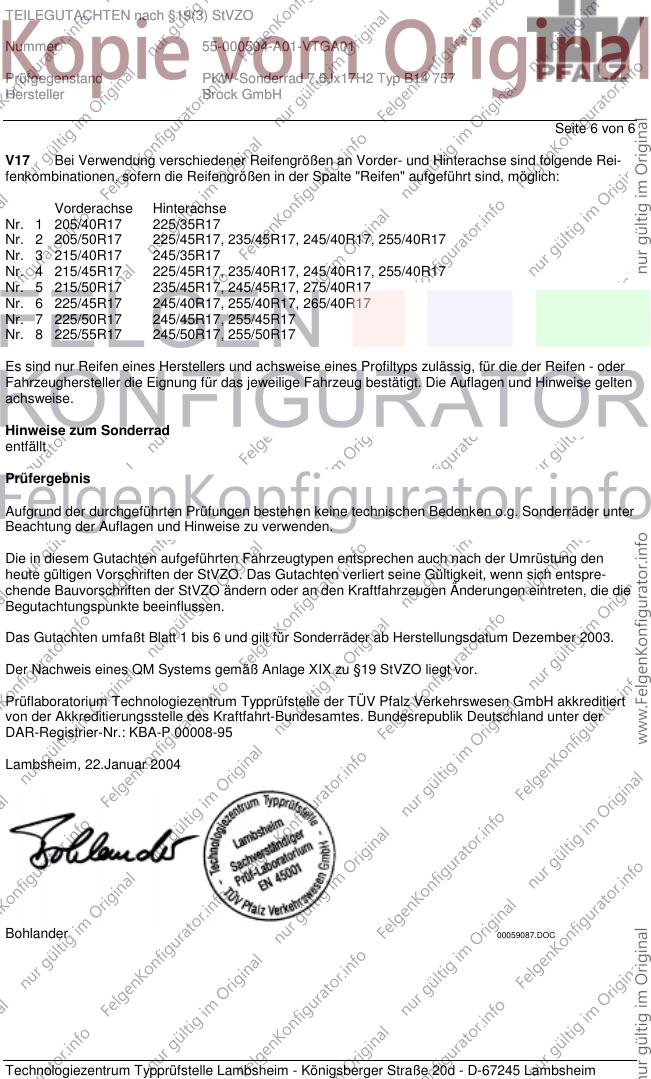

Seite 6 von 6
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Dezember 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 22.Januar 2004
Bohlander 00059087.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
