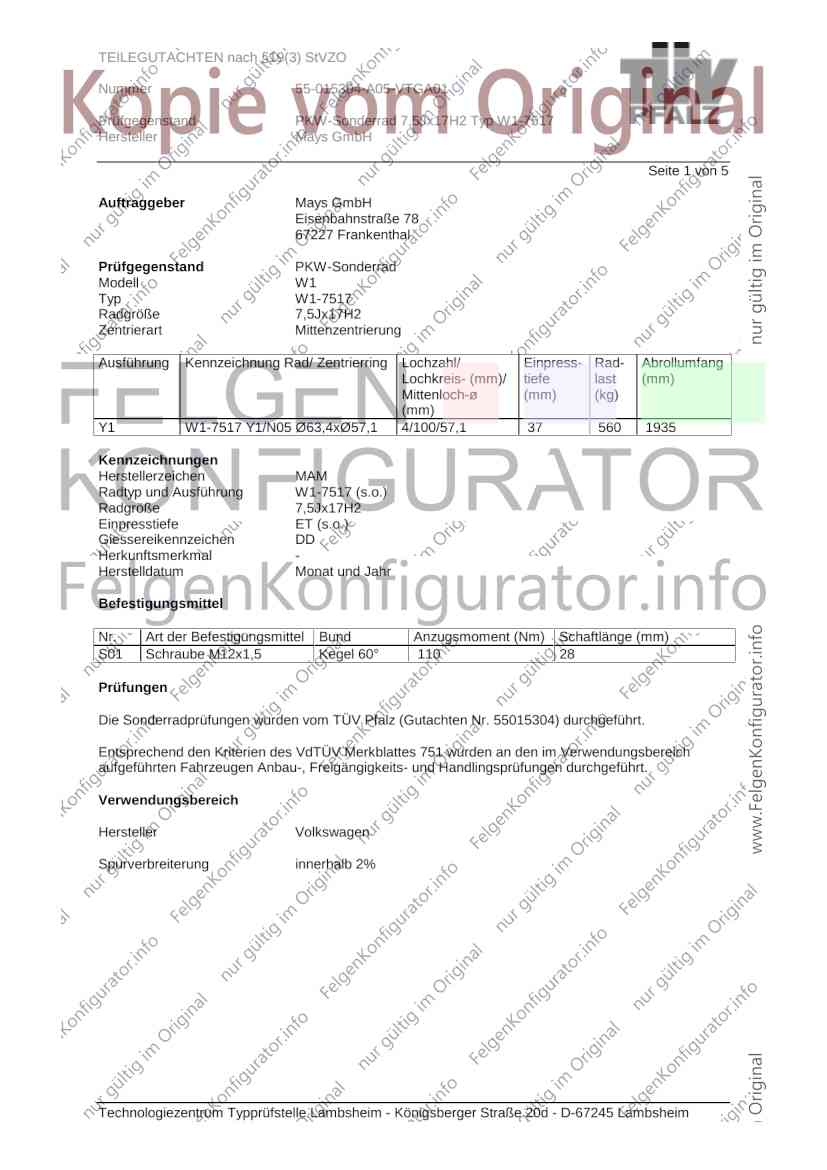

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-015304-A05-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 1 von 5
Auftraggeber Mays GmbH
Eisenbahnstraße 78
67227 Frankenthal
Prüfgegenstand PKW-Sonderrad
Modell W1
Typ W1-7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y1 W1-7517 Y1/N05 Ø63,4xØ57,1 4/100/57,1 37 560 1935
Kennzeichnungen
Herstellerzeichen MAM
Radtyp und Ausführung W1-7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen DD
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 28
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55015304) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 wurden an den im Verwendungsbereich
aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-015304-A05-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 2 von 5

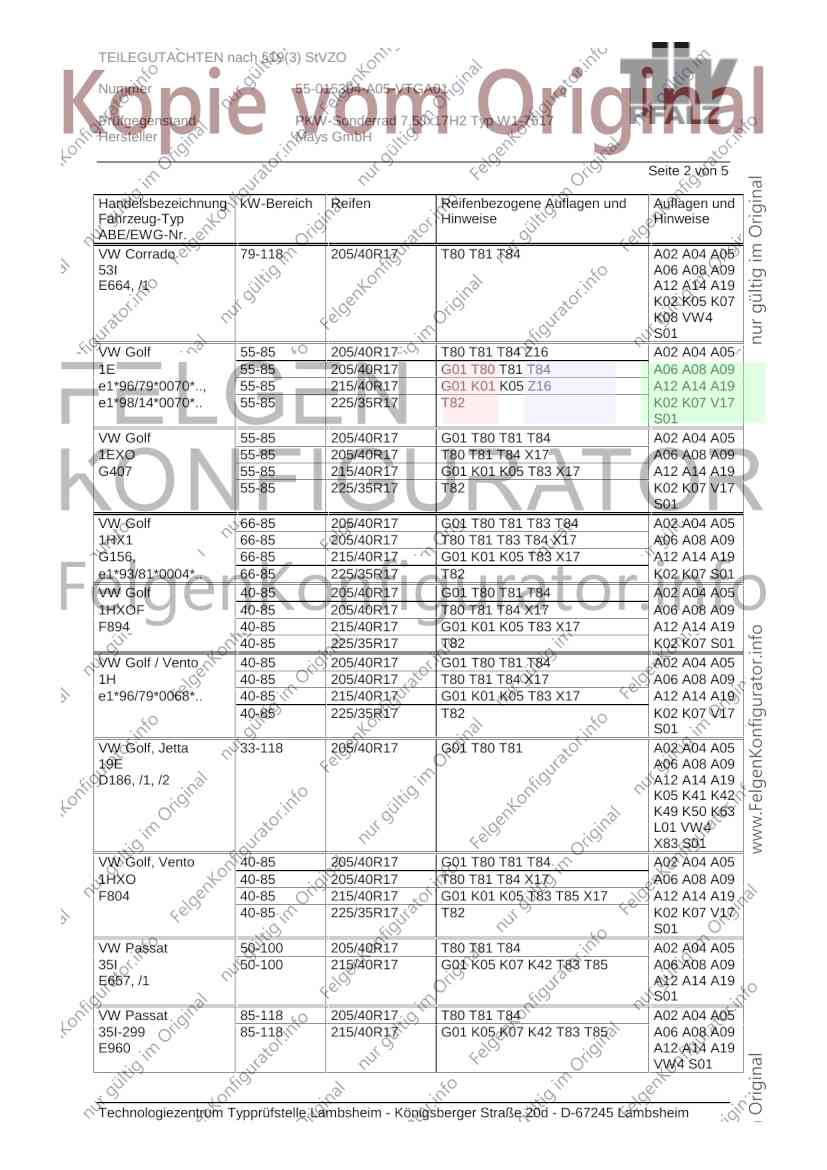

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Corrado 79-118 205/40R17 T80 T81 T84 A02 A04 A05
53I A06 A08 A09
E664, /1 A12 A14 A19
K02 K05 K07
K08 VW4
S01
VW Golf 55-85 205/40R17 T80 T81 T84 Z16 A02 A04 A05
1E 55-85 205/40R17 G01 T80 T81 T84 A06 A08 A09
e1*96/79*0070*.., 55-85 215/40R17 G01 K01 K05 Z16 A12 A14 A19
e1*98/14*0070*.. 55-85 225/35R17 T82 K02 K07 V17
S01
VW Golf 55-85 205/40R17 G01 T80 T81 T84 A02 A04 A05
1EXO 55-85 205/40R17 T80 T81 T84 X17 A06 A08 A09
G407 55-85 215/40R17 G01 K01 K05 T83 X17 A12 A14 A19
55-85 225/35R17 T82 K02 K07 V17
S01
VW Golf 66-85 205/40R17 G01 T80 T81 T83 T84 A02 A04 A05
1HX1 66-85 205/40R17 T80 T81 T83 T84 X17 A06 A08 A09
G156, 66-85 215/40R17 G01 K01 K05 T83 X17 A12 A14 A19
e1*93/81*0004*.. 66-85 225/35R17 T82 K02 K07 S01
VW Golf 40-85 205/40R17 G01 T80 T81 T84 A02 A04 A05
1HXOF 40-85 205/40R17 T80 T81 T84 X17 A06 A08 A09
F894 40-85 215/40R17 G01 K01 K05 T83 X17 A12 A14 A19
40-85 225/35R17 T82 K02 K07 S01
VW Golf / Vento 40-85 205/40R17 G01 T80 T81 T84 A02 A04 A05
1H 40-85 205/40R17 T80 T81 T84 X17 A06 A08 A09
e1*96/79*0068*.. 40-85 215/40R17 G01 K01 K05 T83 X17 A12 A14 A19
40-85 225/35R17 T82 K02 K07 V17
S01
VW Golf, Jetta 33-118 205/40R17 G01 T80 T81 A02 A04 A05
19E A06 A08 A09
D186, /1, /2 A12 A14 A19
K05 K41 K42
K49 K50 K63
L01 VW4
X83 S01
VW Golf, Vento 40-85 205/40R17 G01 T80 T81 T84 A02 A04 A05
1HXO 40-85 205/40R17 T80 T81 T84 X17 A06 A08 A09
F804 40-85 215/40R17 G01 K01 K05 T83 T85 X17 A12 A14 A19
40-85 225/35R17 T82 K02 K07 V17
S01
VW Passat 50-100 205/40R17 T80 T81 T84 A02 A04 A05
35I 50-100 215/40R17 G01 K05 K07 K42 T83 T85 A06 A08 A09
E657, /1 A12 A14 A19
S01
VW Passat 85-118 205/40R17 T80 T81 T84 A02 A04 A05
35I-299 85-118 215/40R17 G01 K05 K07 K42 T83 T85 A06 A08 A09
E960 A12 A14 A19
VW4 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-015304-A05-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 3 von 5

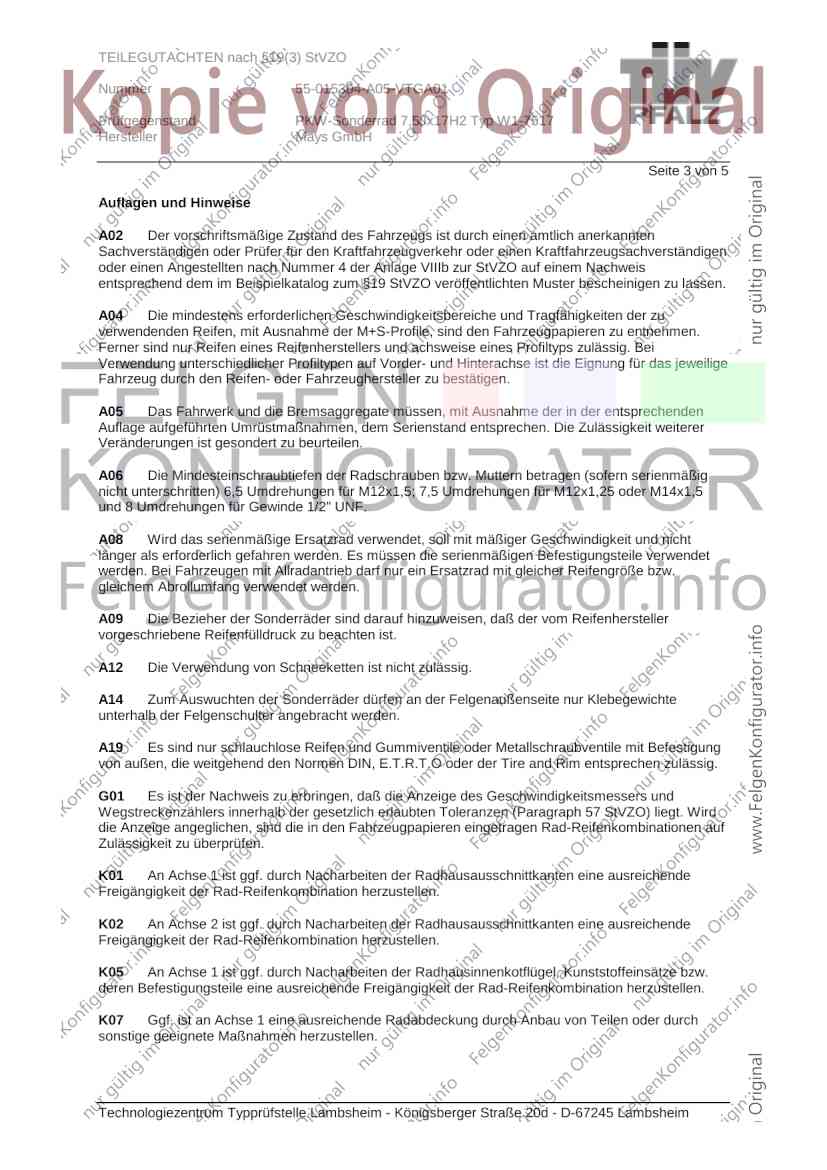

Auflagen und Hinweise
A02 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 oder M14x1,5
und 8 Umdrehungen für Gewinde 1/2" UNF.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen zulässig.
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
K01 An Achse 1 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K02 An Achse 2 ist ggf. durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K05 An Achse 1 ist ggf. durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw.
deren Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K07 Ggf. ist an Achse 1 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-015304-A05-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 4 von 5

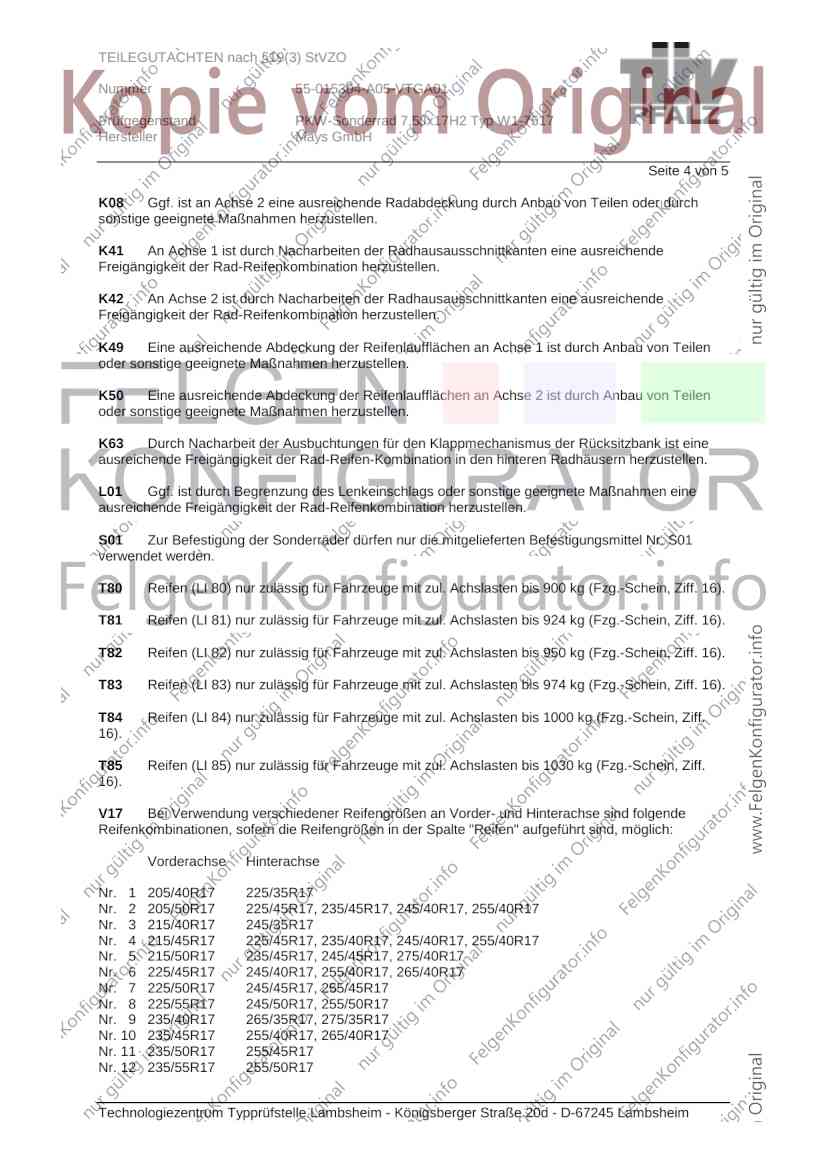

K08 Ggf. ist an Achse 2 eine ausreichende Radabdeckung durch Anbau von Teilen oder durch
sonstige geeignete Maßnahmen herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 1 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K50 Eine ausreichende Abdeckung der Reifenlaufflächen an Achse 2 ist durch Anbau von Teilen
oder sonstige geeignete Maßnahmen herzustellen.
K63 Durch Nacharbeit der Ausbuchtungen für den Klappmechanismus der Rücksitzbank ist eine
ausreichende Freigängigkeit der Rad-Reifen-Kombination in den hinteren Radhäusern herzustellen.
L01 Ggf. ist durch Begrenzung des Lenkeinschlags oder sonstige geeignete Maßnahmen eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff.
16).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff.
16).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 5 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 6 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 7 225/50R17 245/45R17, 255/45R17
Nr. 8 225/55R17 245/50R17, 255/50R17
Nr. 9 235/40R17 265/35R17, 275/35R17
Nr. 10 235/45R17 255/40R17, 265/40R17
Nr. 11 235/50R17 255/45R17
Nr. 12 235/55R17 255/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 55-015304-A05-VTGA01
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ W1-7517
Hersteller Mays GmbH
Seite 5 von 5

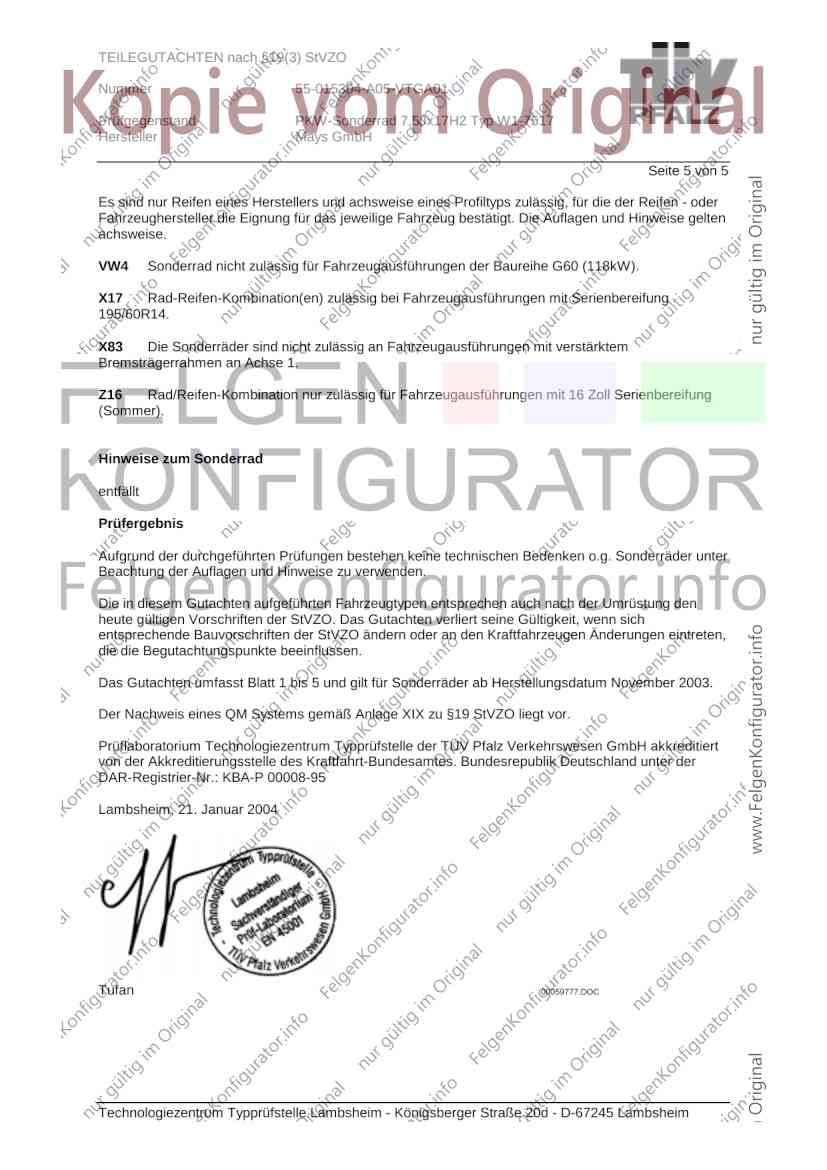

Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
VW4 Sonderrad nicht zulässig für Fahrzeugausführungen der Baureihe G60 (118kW).
X17 Rad-Reifen-Kombination(en) zulässig bei Fahrzeugausführungen mit Serienbereifung
195/60R14.
X83 Die Sonderräder sind nicht zulässig an Fahrzeugausführungen mit verstärktem
Bremsträgerrahmen an Achse 1.
Z16 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit 16 Zoll Serienbereifung
(Sommer).
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum November 2003.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 21. Januar 2004
Tufan 00059777.DOC
